(51单片机)LCD显示红外遥控相关数据(Delay延时函数)(LCD1602教程)(Int0和Timer0外部中断教程)(IR红外遥控模块教程)

前言:

本次Timer0模块改装了一下,注意!!!

演示视频:

红外遥控

源代码:

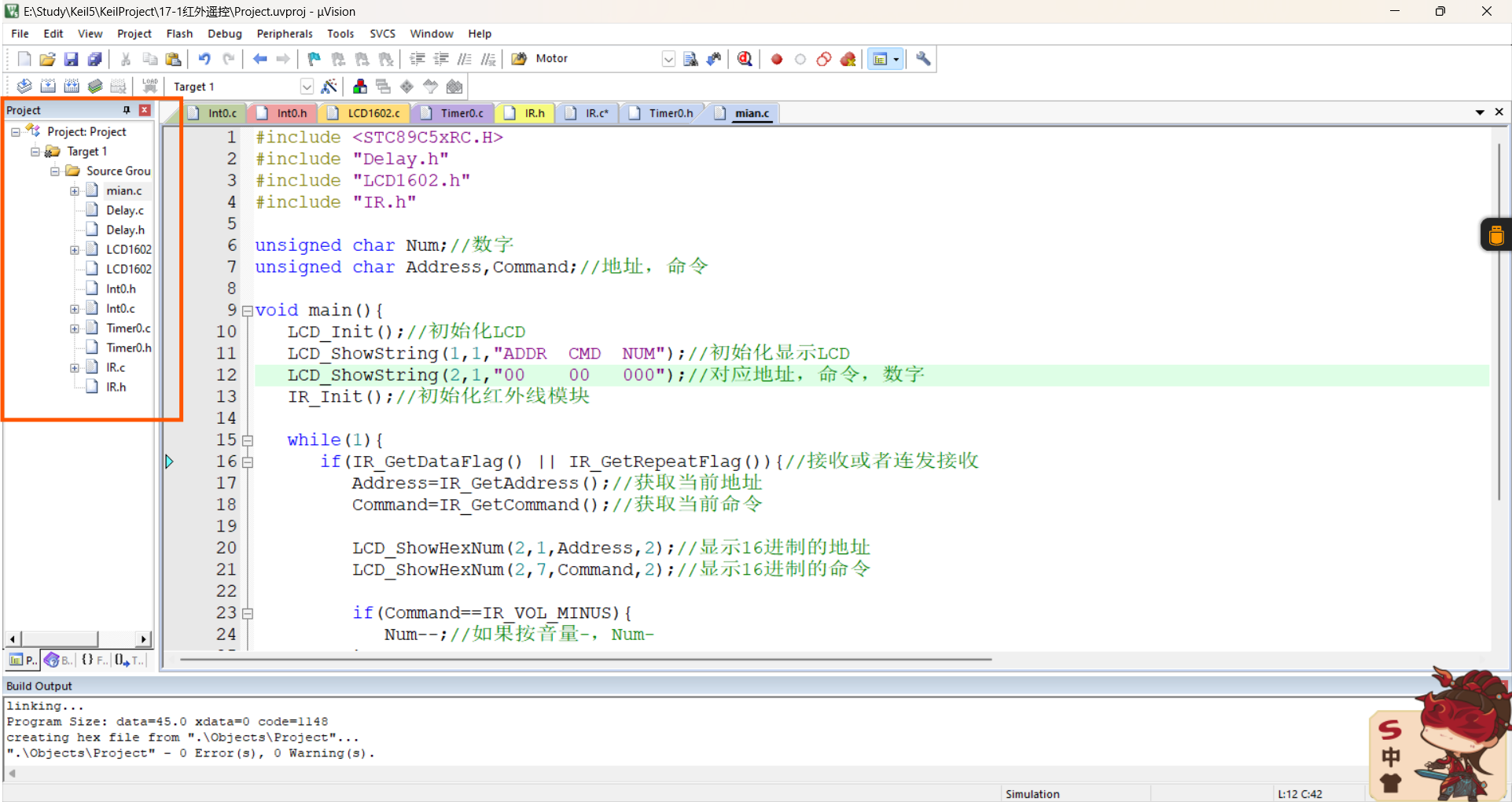

如上图将9个文放在Keli5 中即可,然后烧录在单片机中就行了

烧录软件用的是STC-ISP,不知道怎么安装的可以去看江科大的视频:

【51单片机入门教程-2020版 程序全程纯手打 从零开始入门】https://www.bilibili.com/video/BV1Mb411e7re?p=2&vd_source=ada7b122ae16cc583b4add52ad89fd5e

源代码:

头文件要记得宏定义和重定义,避免重复调用:

#ifndef _Timer0_h_//名字根据文件名定义即可
#define _Timer0_h_//声明函数……#endif

main.c

#include <STC89C5xRC.H>
#include "Delay.h"
#include "LCD1602.h"
#include "IR.h"unsigned char Num;//数字
unsigned char Address,Command;//地址,命令void main(){LCD_Init();//初始化LCDLCD_ShowString(1,1,"ADDR  CMD  NUM");//初始化显示LCDLCD_ShowString(2,1,"00    00   000");//对应地址,命令,数字IR_Init();//初始化红外线模块while(1){if(IR_GetDataFlag() || IR_GetRepeatFlag()){//接收或者连发接收Address=IR_GetAddress();//获取当前地址Command=IR_GetCommand();//获取当前命令LCD_ShowHexNum(2,1,Address,2);//显示16进制的地址LCD_ShowHexNum(2,7,Command,2);//显示16进制的命令if(Command==IR_VOL_MINUS){Num--;//如果按音量-,Num-}if(Command==IR_VOL_ADD){Num++;//如果按音量+,Num+}LCD_ShowNum(2,12,Num,3);//显示数字}}
}

 LCD1602.c

#include <STC89C5xRC.H>//引脚配置:
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0//函数定义:
/*** @brief  LCD1602延时函数,12MHz调用可延时1ms* @param  无* @retval 无*/
void LCD_Delay()		//@11.0592MHz
{unsigned char i, j;i = 11;j = 190;do{while (--j);} while (--i);
}/*** @brief  LCD1602写命令* @param  Command 要写入的命令* @retval 无*/
void LCD_WriteCommand(unsigned char Command)
{LCD_RS=0;LCD_RW=0;LCD_DataPort=Command;LCD_EN=1;LCD_Delay();LCD_EN=0;LCD_Delay();
}/*** @brief  LCD1602写数据* @param  Data 要写入的数据* @retval 无*/
void LCD_WriteData(unsigned char Data)
{LCD_RS=1;LCD_RW=0;LCD_DataPort=Data;LCD_EN=1;LCD_Delay();LCD_EN=0;LCD_Delay();
}/*** @brief  LCD1602设置光标位置* @param  Line 行位置,范围:1~2* @param  Column 列位置,范围:1~16* @retval 无*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{if(Line==1){LCD_WriteCommand(0x80|(Column-1));}else if(Line==2){LCD_WriteCommand(0x80|(Column-1+0x40));}
}/*** @brief  LCD1602初始化函数* @param  无* @retval 无*/
void LCD_Init()
{LCD_WriteCommand(0x38);//八位数据接口,两行显示,5*7点阵LCD_WriteCommand(0x0c);//显示开,光标关,闪烁关LCD_WriteCommand(0x06);//数据读写操作后,光标自动加一,画面不动LCD_WriteCommand(0x01);//光标复位,清屏
}/*** @brief  在LCD1602指定位置上显示一个字符* @param  Line 行位置,范围:1~2* @param  Column 列位置,范围:1~16* @param  Char 要显示的字符* @retval 无*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{LCD_SetCursor(Line,Column);LCD_WriteData(Char);
}/*** @brief  在LCD1602指定位置开始显示所给字符串* @param  Line 起始行位置,范围:1~2* @param  Column 起始列位置,范围:1~16* @param  String 要显示的字符串* @retval 无*/
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=0;String[i]!='\0';i++){LCD_WriteData(String[i]);}
}/*** @brief  返回值=X的Y次方*/
int LCD_Pow(int X,int Y)
{unsigned char i;int Result=1;for(i=0;i<Y;i++){Result*=X;}return Result;
}/*** @brief  在LCD1602指定位置开始显示所给数字* @param  Line 起始行位置,范围:1~2* @param  Column 起始列位置,范围:1~16* @param  Number 要显示的数字,范围:0~65535* @param  Length 要显示数字的长度,范围:1~5* @retval 无*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');}
}/*** @brief  在LCD1602指定位置开始以有符号十进制显示所给数字* @param  Line 起始行位置,范围:1~2* @param  Column 起始列位置,范围:1~16* @param  Number 要显示的数字,范围:-32768~32767* @param  Length 要显示数字的长度,范围:1~5* @retval 无*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{unsigned char i;unsigned int Number1;LCD_SetCursor(Line,Column);if(Number>=0){LCD_WriteData('+');Number1=Number;}else{LCD_WriteData('-');Number1=-Number;}for(i=Length;i>0;i--){LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');}
}/*** @brief  在LCD1602指定位置开始以十六进制显示所给数字* @param  Line 起始行位置,范围:1~2* @param  Column 起始列位置,范围:1~16* @param  Number 要显示的数字,范围:0~0xFFFF* @param  Length 要显示数字的长度,范围:1~4* @retval 无*/
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i,SingleNumber;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){SingleNumber=Number/LCD_Pow(16,i-1)%16;if(SingleNumber<10){LCD_WriteData(SingleNumber+'0');}else{LCD_WriteData(SingleNumber-10+'A');}}
}/*** @brief  在LCD1602指定位置开始以二进制显示所给数字* @param  Line 起始行位置,范围:1~2* @param  Column 起始列位置,范围:1~16* @param  Number 要显示的数字,范围:0~1111 1111 1111 1111* @param  Length 要显示数字的长度,范围:1~16* @retval 无*/
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');}
}

 LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__//用户调用函数:
void LCD_Init();//初始化
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);//显示单个字符
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);//显示字符串
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);//显示数字
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);//显示带符号数字
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);//显示十进制数字
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);//显示二进制数字#endif

 Delay.c


void Delay(unsigned int xms)
{unsigned char i, j;while(xms--){i = 2;j = 239;do{while (--j);} while (--i);}
}

 Delay.h

#ifndef __DELAY_H__
#define __DELAY_H__void Delay(unsigned int xms);#endif

Int0.c

#include <STC89C5xRC.H>void Int0_Init(){IT0=1;IE0=0;EX0=1;EA=1;PX0=1;
}外部中断函数模版
//void Int0_Routine() interrupt 0{
//	Num++;
//}

Int0.h

#ifndef __Int0_H__
#define __Int0_H__void Int0_Init();#endif

 Timer0.c

#include <REGX52.H>/*** @brief  定时器0初始化* @param  无* @retval 无*/
void Timer0_Init(void)
{TMOD &= 0xF0;		//设置定时器模式TMOD |= 0x01;		//设置定时器模式TL0 = 0;		//设置定时初值TH0 = 0;		//设置定时初值TF0 = 0;		//清除TF0标志TR0 = 0;		//定时器0不计时
}/*** @brief  定时器0设置计数器值* @param  Value,要设置的计数器值,范围:0~65535* @retval 无*/
void Timer0_SetCounter(unsigned int Value)
{TH0=Value/256;TL0=Value%256;
}/*** @brief  定时器0获取计数器值* @param  无* @retval 计数器值,范围:0~65535*/
unsigned int Timer0_GetCounter(void)
{return (TH0<<8)|TL0;
}/*** @brief  定时器0启动停止控制* @param  Flag 启动停止标志,1为启动,0为停止* @retval 无*/
void Timer0_Run(unsigned char Flag)
{TR0=Flag;
}

  Timer0.h

#ifndef _Timer0_h_
#define _Timer0_h_void Timer0_Init();
void Timer0_SetCounter(unsigned int Value);
unsigned int Timer0_GetCounter();
void Timer0_Run(unsigned char Flag);#endif

  IR.c

#include <STC89C5xRC.H>
#include "Timer0.h"
#include "Int0.h"unsigned int IR_Time;//外部中断计时
unsigned char IR_State;//红外遥控现阶段状态unsigned char IR_Data[4];//数据(共32位,分皮来储存和表示)
unsigned char IR_pData;//分批数据0-31,用来IR_Data[IR_pData]表示数据unsigned char IR_DataFlag;//数据帧信号
unsigned char IR_RepeatFlag;//连发帧信号
unsigned char IR_Address;//地址
unsigned char IR_Command;//命令/*** @brief  红外遥控初始化* @param  无* @retval 无*/
void IR_Init(void)
{Timer0_Init();Int0_Init();
}/*** @brief  红外遥控获取收到数据帧标志位* @param  无* @retval 是否收到数据帧,1为收到,0为未收到*/
unsigned char IR_GetDataFlag(void)
{if(IR_DataFlag){IR_DataFlag=0;return 1;}return 0;
}/*** @brief  红外遥控获取收到连发帧标志位* @param  无* @retval 是否收到连发帧,1为收到,0为未收到*/
unsigned char IR_GetRepeatFlag(void)
{if(IR_RepeatFlag){IR_RepeatFlag=0;return 1;}return 0;
}/*** @brief  红外遥控获取收到的地址数据* @param  无* @retval 收到的地址数据*/
unsigned char IR_GetAddress(void)
{return IR_Address;
}/*** @brief  红外遥控获取收到的命令数据* @param  无* @retval 收到的命令数据*/
unsigned char IR_GetCommand(void)
{return IR_Command;
}//外部中断0中断函数,下降沿触发执行
void Int0_Routine(void) interrupt 0
{if(IR_State==0)				//状态0,空闲状态{Timer0_SetCounter(0);	//定时计数器清0Timer0_Run(1);			//定时器启动IR_State=1;				//置状态为1}else if(IR_State==1)		//状态1,等待Start信号或Repeat信号{IR_Time=Timer0_GetCounter();	//获取上一次中断到此次中断的时间Timer0_SetCounter(0);	//定时计数器清0//如果计时为13.5ms,则接收到了Start信号(判定值在12MHz晶振下为13500,在11.0592MHz晶振下为12442)if(IR_Time>12442-500 && IR_Time<12442+500){IR_State=2;			//置状态为2}//如果计时为11.25ms,则接收到了Repeat信号(判定值在12MHz晶振下为11250,在11.0592MHz晶振下为10368)else if(IR_Time>10368-500 && IR_Time<10368+500){IR_RepeatFlag=1;	//置收到连发帧标志位为1Timer0_Run(0);		//定时器停止IR_State=0;			//置状态为0}else					//接收出错{IR_State=1;			//置状态为1}}else if(IR_State==2)		//状态2,接收数据{IR_Time=Timer0_GetCounter();	//获取上一次中断到此次中断的时间Timer0_SetCounter(0);	//定时计数器清0//如果计时为1120us,则接收到了数据0(判定值在12MHz晶振下为1120,在11.0592MHz晶振下为1032)if(IR_Time>1032-500 && IR_Time<1032+500){IR_Data[IR_pData/8]&=~(0x01<<(IR_pData%8));	//数据对应位清0IR_pData++;			//数据位置指针自增}//如果计时为2250us,则接收到了数据1(判定值在12MHz晶振下为2250,在11.0592MHz晶振下为2074)else if(IR_Time>2074-500 && IR_Time<2074+500){IR_Data[IR_pData/8]|=(0x01<<(IR_pData%8));	//数据对应位置1IR_pData++;			//数据位置指针自增}else					//接收出错{IR_pData=0;			//数据位置指针清0IR_State=1;			//置状态为1}if(IR_pData>=32)		//如果接收到了32位数据{IR_pData=0;			//数据位置指针清0if((IR_Data[0]==~IR_Data[1]) && (IR_Data[2]==~IR_Data[3]))	//数据验证{IR_Address=IR_Data[0];	//转存数据IR_Command=IR_Data[2];IR_DataFlag=1;	//置收到连发帧标志位为1}Timer0_Run(0);		//定时器停止IR_State=0;			//置状态为0}}
}

 IR.h

#ifndef __IR_H__
#define __IR_H__//红外遥控对应命令
#define IR_POWER		0x45
#define IR_MODE			0x46
#define IR_MUTE			0x47
#define IR_START_STOP	0x44
#define IR_PREVIOUS		0x40
#define IR_NEXT			0x43
#define IR_EQ			0x07
#define IR_VOL_MINUS	0x15
#define IR_VOL_ADD		0x09
#define IR_0			0x16
#define IR_RPT			0x19
#define IR_USD			0x0D
#define IR_1			0x0C
#define IR_2			0x18
#define IR_3			0x5E
#define IR_4			0x08
#define IR_5			0x1C
#define IR_6			0x5A
#define IR_7			0x42
#define IR_8			0x52
#define IR_9			0x4Avoid IR_Init();
unsigned char IR_GetDataFlag();
unsigned char IR_GetRepeatFlag();
unsigned char IR_GetAddress();
unsigned char IR_GetCommand();#endif

 代码解析与教程:

 Timer0模块

  • 包含源代码与头文件,需要知道怎么实现,会用
  • 51单片机的定时器和计数器十分重要,要理解怎么用,要知道原理是什么,要结合原理图来分析怎么做,先看代码
#include <STC89C5xRC.H>//void Timer0_Init()
//{
//	TF0=0;TR0=1;//TCON,寄存器
//	//TMOD=0x01;//0000 0001,寄存器
//	TMOD=TMOD&0xF0;//把TMOD的低四位清零,高四位不变,方便使用两个定时器
//	TMOD=TMOD&0x01;//把TMOD的最低位置1,高四位不变,方便使用两个定时器
//	TH0=64535/256;//高电位,寄存器,1毫秒
//	TL0=64535%256;//低电位,寄存器,1毫秒
//	ET0=1;EA=1;PT0=0;//打开中断开关
//
//}
//定时器0初始化函数
void Timer0_Init()		//1毫秒@11.0592MHz
{
//	AUXR &= 0x7F;		//定时器时钟12T模式TMOD &= 0xF0;		//设置定时器模式TMOD |= 0x01;		//设置定时器模式TL0 = 0x66;		//设置定时初值TH0 = 0xFC;		//设置定时初值TF0 = 0;		//清除TF0标志TR0 = 1;		//定时器0开始计时ET0=1;//允许中断EA=1;//允许总中断PT0=0;//低优先级
}中断程序函数
//中断函数模版
//void Timer0_Routine() interrupt 1
//{
//	static unsigned int T0Count;
//	TL0 = 0x66;		//设置定时初值
//	TH0 = 0xFC;		//设置定时初值
//	T0Count++;
//	if(T0Count>=1000){
//		T0Count=0;
//		//下面是代码区
//	}
//}
  • 最上面注释掉的代码是要求理解的;中间的代码是STC-ISP软件生成的;最下面的代码是中断函数模版,拿到main.c中可直接使用,但是也要了解原理:
定时器/计数器、中断教程(重点!!!!)
  1. 首先,要理解原理,会认原理图:

(本篇均是我自己理解的,只是帮助大家理解,若像深学深究,请去自行找资源,如有不对,希望大家指出)

先看官方解释:

  • 红色部分是定时器,作用是自己设定一个最大值,让计数器达到时,完成什么什么,比如执行中断
  • 黄色部分是计数器,作用是自己设定,让其变化,比如+1,毫秒,微妙,完成时继续怎么怎
  • 蓝色部分是中断器,中断当前执行,执行自己设定的东西,中断这部分可以嵌套,像if函数一样,低优先级让高优先级

他们三者的关系非常微妙,仅仅相连,相辅相成:

  • 定时器就是设定一个时间,计数器开始计时,到点了中断器开始执行;举个例子:你订一个10.00的闹钟(定时器)提醒你起床,时间一点一点的过去(计数器),10.00的时候闹钟提醒你(定时器),随后你开始起床(中断器);那么他们是怎么实现的呢
 定时器/计数器(模式一)
  • 先看原理图:

​​​​

  • 相关寄存器:

​​​​

  • 官方解释

​​​​

​​​​

  • 模式一官方解释

​​​​

  • 下面开始来解释我的理解(再看原理图):
    ​​​​
  1. 序号1是非门:反向输出,例如:GATE是1,输出0,是0,输入1。
  2. 序号2是或门:符号为梯形(或弧形缺口),逻辑上满足 “有 1 出 1,全 0 出 0”。
  3. 序号3是与门:符号为矩形缺口,逻辑上满足 “全 1 出 1,有 0 出 0”。
    ​​​​
    1,2,3序号均是TMOD里的,请看原理图:​​​​
    • 代码TMOD=0x01,是16进制,转化为二进制为0000 0001,前(高)四位对应着定时器1;后(低)四位对应着定时器0;本代码使用的是定时器0, 0001分别对应GATE,C/T,M1,M0,由上面的官方解释可得,M1=0,M0=1时,就是使用并启动本寄存器。
      但是这样定义有弊端,也就是定时器1和定时器0不能一起使用,因次,使用下面的代码:TMOD &=0xF0,也就是TMOD = TMOD & 0xF0(1111 0000)。看不懂没关系,举个例子:1010 0101 &  1111 0000 = 1010 0000,也就是有0出0;
      1010 0101 |  1111 0000 = 1111 0101,也就是有1出1;因此使用代码:

      1. TMOD &= 0xF0; //设置定时器模式

      2. TMOD |= 0x01; //设置定时器模式

      就可以定义定时器0;
    • 因此,当GATE=0时,通过序号1,输出1;然后通过序号2,输出1;因此,只需要将TR0设定成1,输出就是1,就可以启动寄存器了。
  4. 序号4是高电位和低电位寄存器:用来设置定时初值,如图:​​​​
    • 先解释上面的代码,可帮助理解,下面的代码可以不理解(后续可生成):TH0和TL0,最大位就是65535,为了分开储存,用TH0和TL0分别储存,例如:现在有一个数123,但是一个盒子只能装进2位数,因此分成123/100=1和123%100=23储存,同理身为16进制,就要用256来做除数;代码中设定为64535的目的是因为1000毫秒就是1秒,65535-64535=1000,用来表示1秒,计时器每次加1秒。
  5. 序号7.8(图中忘记标了(TR0))是TCON(定时器控制)寄存器:TF0=0时,可以理解成初始化;TR0=1时,表示允许计时;反之两个就是反义理解
  6. 序号5.6是TMOD(定时器模式)寄存器:用来控制定时器和计数器的模式,本篇只讲用的多的模式一
 中断器
  • 先看原理图:
    ​​​​
    这里我们定义好定时器0后,TF0=1,ET0=1,打开中断,随后PT0=0,接入低级优先:

    ​​​​

    理解上面的东西后,再看中断函数:

    ​​​​

    运用静态局部变量T0Count,来表示定时区间,达到1000毫秒(1秒)后重新执行该函数
    P20行代码是代码区,也就是放你想每1秒就重复执行的代码。

 Dealy模块

  • 包含源代码与头文件,不需要知道怎么实现的会用即可,后续使用,直接将头文件和源代码拿过来用即可;

xms是定义的毫秒,1000毫秒就是1秒;模版生成的是1毫秒的,因此xms等于1000

Int0和Timer0外部中断模块

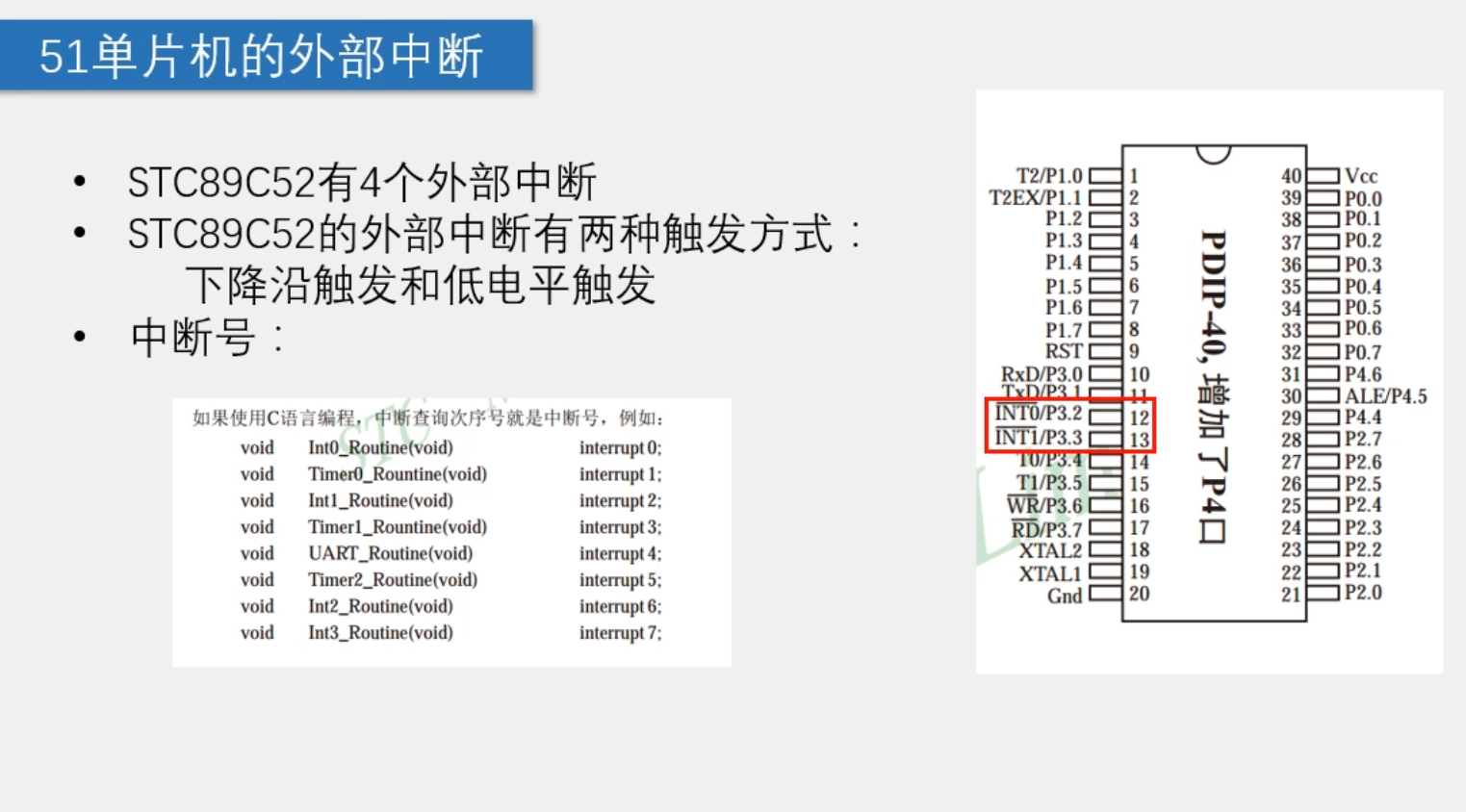

  • 先来了解一下图:

    之前讲过定时器中断就是第二个,今天来讲一下第一个0,外部中断,对应引脚是P32;

    先初始化:

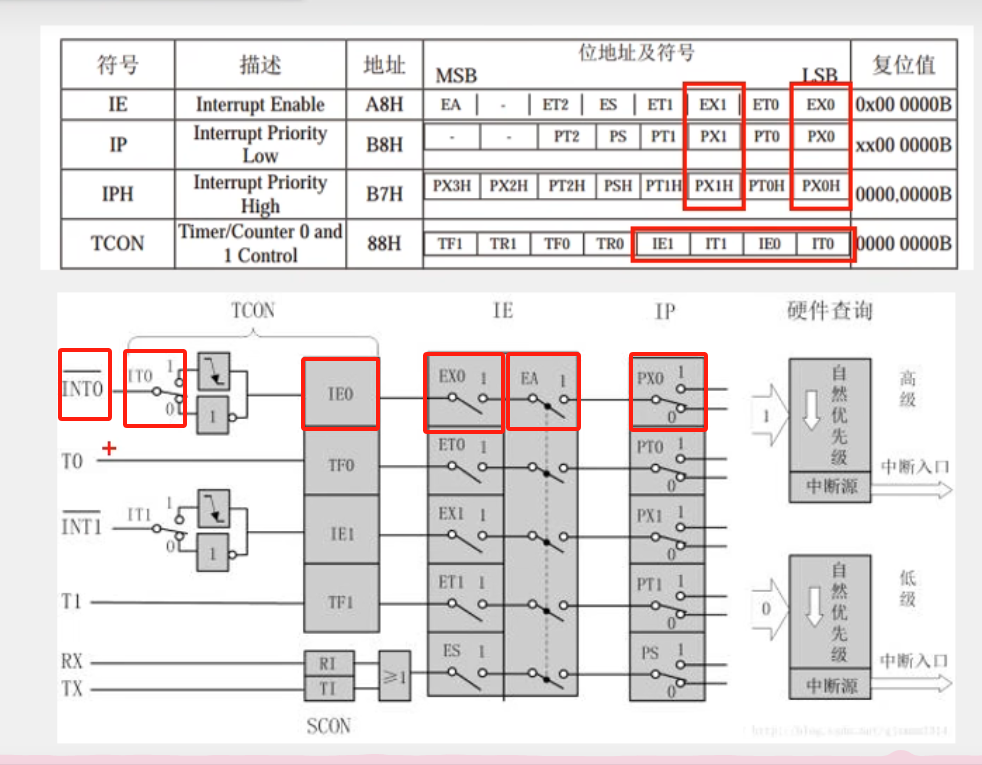

    上边这条INT0全通就可以初始化成功:
    #include <STC89C5xRC.H>void Int0_Init(){IT0=1;IE0=0;EX0=1;EA=1;PX0=1;
    }外部中断函数模版
    //void Int0_Routine() interrupt 0{
    //	Num++;
    //}

    下面配合Timer0来实现外部中断:


    void Timer0_Init(void)
    {TMOD &= 0xF0;		//设置定时器模式TMOD |= 0x01;		//设置定时器模式TL0 = 0;		//设置定时初值TH0 = 0;		//设置定时初值TF0 = 0;		//清除TF0标志TR0 = 0;		//定时器0不计时
    }

    将初值TL0,TH0设定为0,TR0定时器不计时设置为0;
    设置定时器0计数器值:


    /*** @brief  定时器0设置计数器值* @param  Value,要设置的计数器值,范围:0~65535* @retval 无*/
    void Timer0_SetCounter(unsigned int Value)
    {TH0=Value/256;TL0=Value%256;
    }

    获取定时器0计数器值:


    /*** @brief  定时器0获取计数器值* @param  无* @retval 计数器值,范围:0~65535*/
    unsigned int Timer0_GetCounter(void)
    {return (TH0<<8)|TL0;
    }

    控制定时器0的启动和关闭:


    /*** @brief  定时器0启动停止控制* @param  Flag 启动停止标志,1为启动,0为停止* @retval 无*/
    void Timer0_Run(unsigned char Flag)
    {TR0=Flag;
    }

    现在就完成了外部中断的配置,在外部函数中书写代码即可;



 LCD1602模块

​​

  • LCD1602相关重要知识:
    • LCD1602有两上下两行显示屏,每行各有16个小显示屏,如上图中的LCD_ShowString(1,3,"Hello"),第一个参数是第一行还是第二行,第2个参数是对应第几行的第几个小显示屏,最后一个是输出的东西,同理,到LCD_ShowNum(1,9,123,3)里,前三个和前面一样,最后一个参数是显示的位数,不够就在前面补0,例如输入1,参数为4,显示就是0001,输入23,参数为3,显示就是023
  • 先看原理图

VO是调节显示亮度的,让你的显示屏显示更清楚。

RS,WR,EN(E)是引脚定义,看单片机核心,对应着P25,P26,P27:(下述所有代码WR都写成了RW,不过不影响,引脚对就行)

再看D0-D7,也就是数据,看单片机核心可知,对应着P00-P07,也就是P0,因此宏定义LCD_DataPort=P0;

//引脚配置:
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

LCD1602,屏幕是16*2的,每一个小格格就是CGRAM+CGROM(字模库)组成,这个东西就是显示数据的,这些数据是DDPAN(数据显示区)来存储的,然后映射到屏幕上,一一对应;但是DDRAM有40*2个小格格,因此,LCD1602,其实可以滚动显示;然后DDRAM是由控制器来决定的,AC就是小格格的地址;

  • DDRAM部分

看第8个DDRAM部分:前两个是00

上图就是DDRAM的地址,也就是小格格的,如果是第一行显示,A6前面那个等于0就行了,A6前面等于1就是第二行显示,剩下的A6-A0就是小格格的地址,比如第一个,0000 0000,因此简写成00H,第二行第一个,0100 0000,0x40,简写40H,以此类推;

  • CGRAM+CGROM部分

这部分可以理解成二维数组,比如你想显示A,在图中找到A,A的列是0100,行是0001,把列放到行的前面组成二进制就是他的地址,0100 0001,就是0x41;

来看编码表,A确实是0x41;

  • 掌握上述知识,就可以写显示数据了,这里只讲写数据/指令:

  • 写指令/数据部分

可以看到,写入一个数据要将RS变化(默认为1),R/W变化(默认为1),EN(E)也要变化,因此有:

/*** @brief  LCD1602延时函数,12MHz调用可延时1ms* @param  无* @retval 无*/
void LCD_Delay()		//@11.0592MHz
{unsigned char i, j;i = 11;j = 190;do{while (--j);} while (--i);
}/*** @brief  LCD1602写命令* @param  Command 要写入的命令* @retval 无*/
void LCD_WriteCommand(unsigned char Command)
{LCD_RS=0;LCD_RW=0;LCD_DataPort=Command;LCD_EN=1;LCD_Delay();LCD_EN=0;LCD_Delay();
}/*** @brief  LCD1602写数据* @param  Data 要写入的数据* @retval 无*/
void LCD_WriteData(unsigned char Data)
{LCD_RS=1;LCD_RW=0;LCD_DataPort=Data;LCD_EN=1;LCD_Delay();LCD_EN=0;LCD_Delay();
}

注意:EN(E)操作的时候需要时间,数据读取需要时间,因此延时1ms;RS在写数据和指令的时候不一样,前者1,后者0;

  • 屏幕显示部分

由上控制指令,完成操作,就可以初始化屏幕:

/*** @brief  LCD1602初始化函数* @param  无* @retval 无*/
void LCD_Init()
{LCD_WriteCommand(0x38);//八位数据接口,两行显示,5*7点阵LCD_WriteCommand(0x0c);//显示开,光标关,闪烁关LCD_WriteCommand(0x06);//数据读写操作后,光标自动加一,画面不动LCD_WriteCommand(0x01);//光标复位,清屏
}

然后是显示字符的操作,先用指令确定AC地址:

/*** @brief  LCD1602设置光标位置* @param  Line 行位置,范围:1~2* @param  Column 列位置,范围:1~16* @retval 无*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{if(Line==1){LCD_WriteCommand(0x80|(Column-1));}else if(Line==2){LCD_WriteCommand(0x80|(Column-1+0x40));}
}

然后发送数据:

字符:

/*** @brief  在LCD1602指定位置上显示一个字符* @param  Line 行位置,范围:1~2* @param  Column 列位置,范围:1~16* @param  Char 要显示的字符* @retval 无*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{LCD_SetCursor(Line,Column);LCD_WriteData(Char);
}

确定AC地址,然后用函数直接写数据;

字符串:

/*** @brief  在LCD1602指定位置开始显示所给字符串* @param  Line 起始行位置,范围:1~2* @param  Column 起始列位置,范围:1~16* @param  String 要显示的字符串* @retval 无*/
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=0;String[i]!='\0';i++){LCD_WriteData(String[i]);}
}

这部分就是C语言程序部分,看看代码很好理解

数字:

/*** @brief  返回值=X的Y次方*/
int LCD_Pow(int X,int Y)
{unsigned char i;int Result=1;for(i=0;i<Y;i++){Result*=X;}return Result;
}/*** @brief  在LCD1602指定位置开始显示所给数字* @param  Line 起始行位置,范围:1~2* @param  Column 起始列位置,范围:1~16* @param  Number 要显示的数字,范围:0~65535* @param  Length 要显示数字的长度,范围:1~5* @retval 无*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');}
}

这部分也是C语言代码部分,将数字各位分开,例如:

这样操作。

其他部分:

/*** @brief  在LCD1602指定位置开始以有符号十进制显示所给数字* @param  Line 起始行位置,范围:1~2* @param  Column 起始列位置,范围:1~16* @param  Number 要显示的数字,范围:-32768~32767* @param  Length 要显示数字的长度,范围:1~5* @retval 无*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{unsigned char i;unsigned int Number1;LCD_SetCursor(Line,Column);if(Number>=0){LCD_WriteData('+');Number1=Number;}else{LCD_WriteData('-');Number1=-Number;}for(i=Length;i>0;i--){LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');}
}/*** @brief  在LCD1602指定位置开始以十六进制显示所给数字* @param  Line 起始行位置,范围:1~2* @param  Column 起始列位置,范围:1~16* @param  Number 要显示的数字,范围:0~0xFFFF* @param  Length 要显示数字的长度,范围:1~4* @retval 无*/
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i,SingleNumber;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){SingleNumber=Number/LCD_Pow(16,i-1)%16;if(SingleNumber<10){LCD_WriteData(SingleNumber+'0');}else{LCD_WriteData(SingleNumber-10+'A');}}
}/*** @brief  在LCD1602指定位置开始以二进制显示所给数字* @param  Line 起始行位置,范围:1~2* @param  Column 起始列位置,范围:1~16* @param  Number 要显示的数字,范围:0~1111 1111 1111 1111* @param  Length 要显示数字的长度,范围:1~16* @retval 无*/
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{unsigned char i;LCD_SetCursor(Line,Column);for(i=Length;i>0;i--){LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');}
}

和数字部分差不多,也是C语言程序,认真看代码即可;

 IR红外遥控模块

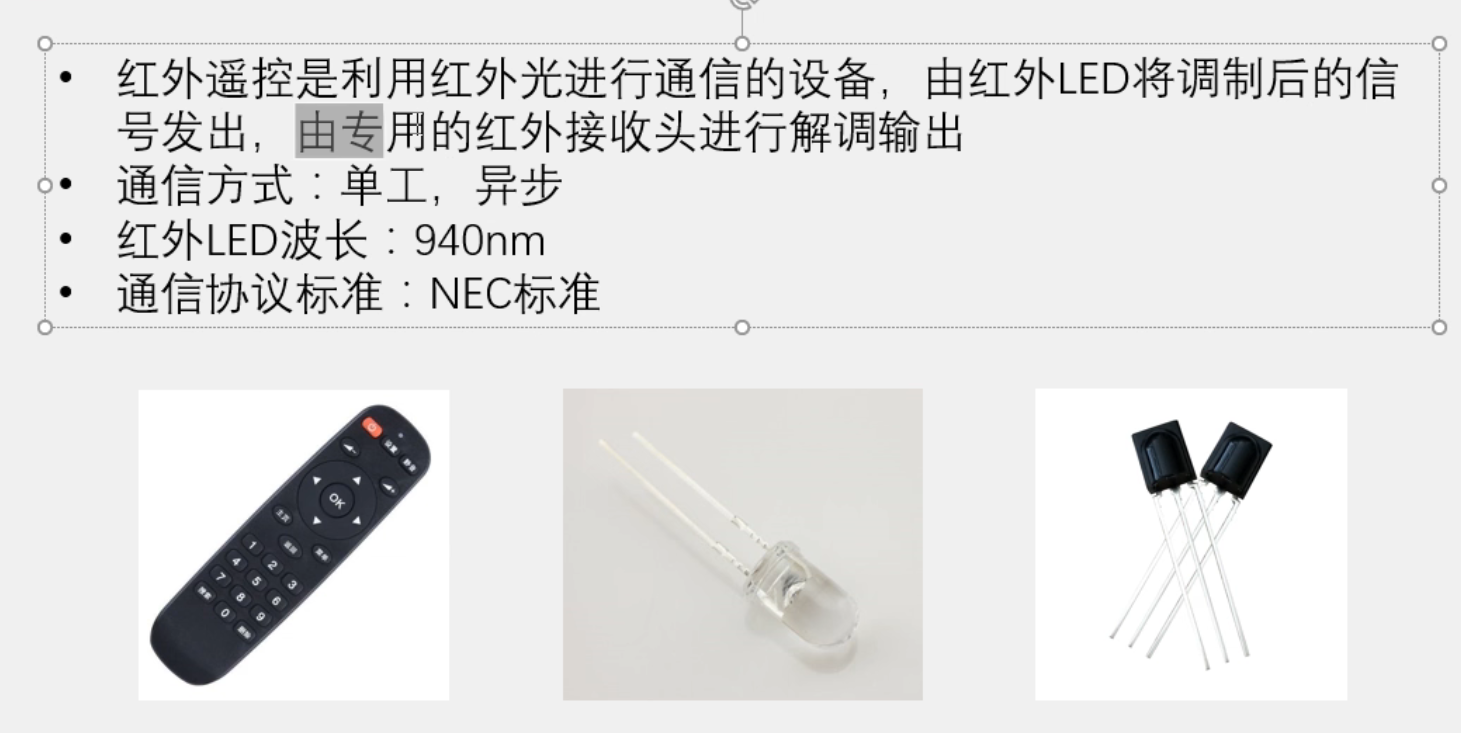

  • 先来认识一下

初始化和定义变量:

使用前先初始化外部中断模块,和定义变量:

/*** @brief  红外遥控初始化* @param  无* @retval 无*/
void IR_Init(void)
{Timer0_Init();Int0_Init();
}
unsigned int IR_Time;//外部中断计时
unsigned char IR_State;//红外遥控现阶段状态unsigned char IR_Data[4];//数据(共32位,分皮来储存和表示)
unsigned char IR_pData;//分批数据0-31,用来IR_Data[IR_pData]表示数据unsigned char IR_DataFlag;//数据帧信号
unsigned char IR_RepeatFlag;//连发帧信号
unsigned char IR_Address;//地址
unsigned char IR_Command;//命令
检查红外线标志位(是否接收成功):
/*** @brief  红外遥控获取收到数据帧标志位* @param  无* @retval 是否收到数据帧,1为收到,0为未收到*/
unsigned char IR_GetDataFlag(void)
{if(IR_DataFlag){IR_DataFlag=0;return 1;}return 0;
}/*** @brief  红外遥控获取收到连发帧标志位* @param  无* @retval 是否收到连发帧,1为收到,0为未收到*/
unsigned char IR_GetRepeatFlag(void)
{if(IR_RepeatFlag){IR_RepeatFlag=0;return 1;}return 0;
}
获取红外线现在的地址和命令:
/*** @brief  红外遥控获取收到的地址数据* @param  无* @retval 收到的地址数据*/
unsigned char IR_GetAddress(void)
{return IR_Address;
}/*** @brief  红外遥控获取收到的命令数据* @param  无* @retval 收到的命令数据*/
unsigned char IR_GetCommand(void)
{return IR_Command;
}
配合外部中断(重点!!!):
//外部中断0中断函数,下降沿触发执行
void Int0_Routine(void) interrupt 0
{if(IR_State==0)				//状态0,空闲状态{Timer0_SetCounter(0);	//定时计数器清0Timer0_Run(1);			//定时器启动IR_State=1;				//置状态为1}else if(IR_State==1)		//状态1,等待Start信号或Repeat信号{IR_Time=Timer0_GetCounter();	//获取上一次中断到此次中断的时间Timer0_SetCounter(0);	//定时计数器清0//如果计时为13.5ms,则接收到了Start信号(判定值在12MHz晶振下为13500,在11.0592MHz晶振下为12442)if(IR_Time>12442-500 && IR_Time<12442+500){IR_State=2;			//置状态为2}//如果计时为11.25ms,则接收到了Repeat信号(判定值在12MHz晶振下为11250,在11.0592MHz晶振下为10368)else if(IR_Time>10368-500 && IR_Time<10368+500){IR_RepeatFlag=1;	//置收到连发帧标志位为1Timer0_Run(0);		//定时器停止IR_State=0;			//置状态为0}else					//接收出错{IR_State=1;			//置状态为1}}else if(IR_State==2)		//状态2,接收数据{IR_Time=Timer0_GetCounter();	//获取上一次中断到此次中断的时间Timer0_SetCounter(0);	//定时计数器清0//如果计时为1120us,则接收到了数据0(判定值在12MHz晶振下为1120,在11.0592MHz晶振下为1032)if(IR_Time>1032-500 && IR_Time<1032+500){IR_Data[IR_pData/8]&=~(0x01<<(IR_pData%8));	//数据对应位清0IR_pData++;			//数据位置指针自增}//如果计时为2250us,则接收到了数据1(判定值在12MHz晶振下为2250,在11.0592MHz晶振下为2074)else if(IR_Time>2074-500 && IR_Time<2074+500){IR_Data[IR_pData/8]|=(0x01<<(IR_pData%8));	//数据对应位置1IR_pData++;			//数据位置指针自增}else					//接收出错{IR_pData=0;			//数据位置指针清0IR_State=1;			//置状态为1}if(IR_pData>=32)		//如果接收到了32位数据{IR_pData=0;			//数据位置指针清0if((IR_Data[0]==~IR_Data[1]) && (IR_Data[2]==~IR_Data[3]))	//数据验证{IR_Address=IR_Data[0];	//转存数据IR_Command=IR_Data[2];IR_DataFlag=1;	//置收到连发帧标志位为1}Timer0_Run(0);		//定时器停止IR_State=0;			//置状态为0}}
}

红外线遥控有三个状态:

其中State=0是空闲状态;State=1是等待Start信号或Repeat信号;State=2是接收数据;

空闲状态的时候,要把定时器0清空并打开(IR_State=0):

if(IR_State==0)				//状态0,空闲状态{Timer0_SetCounter(0);	//定时计数器清0Timer0_Run(1);			//定时器启动IR_State=1;				//置状态为1}

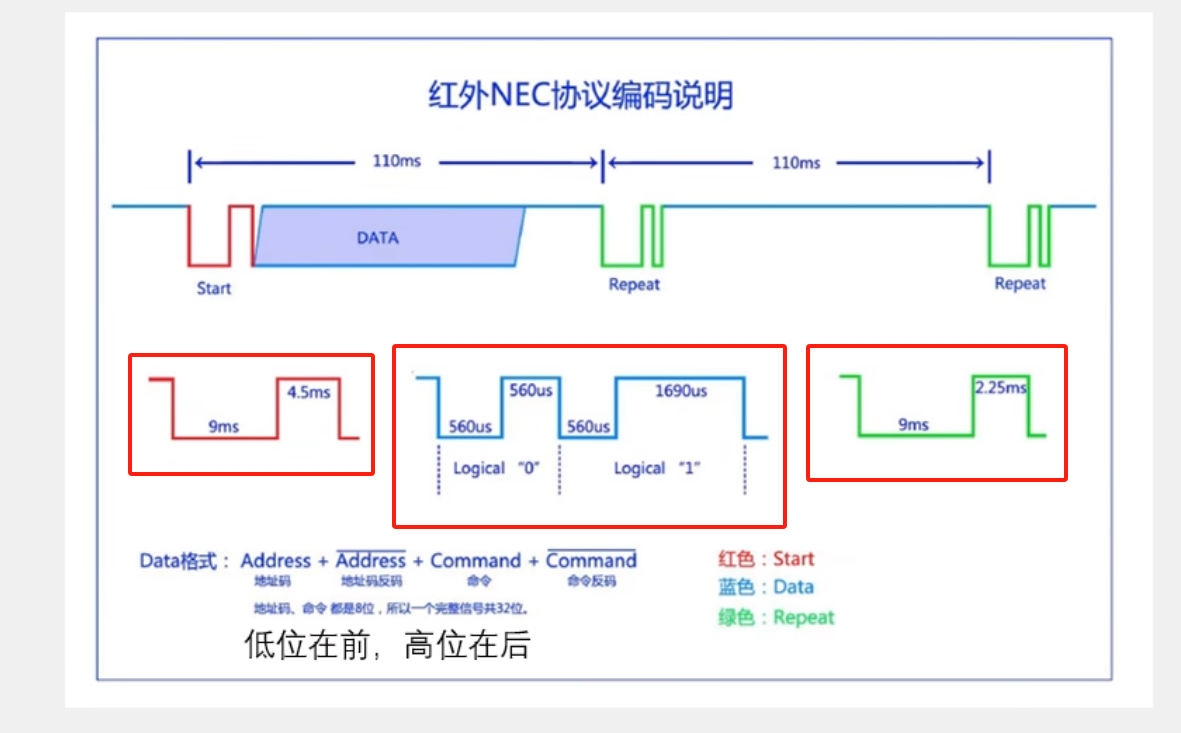

State=1是等待Start信号或Repeat信号,要判断当前定时器0计数器的值在哪个区间来判断接收Data数据区间,如图:

如果定时器0计数器在9+4.5=13.5ms,13500us的时候,就是Start(接收数据)状态,于是准备接收Data,然后将State=2,(置为状态2);在9+2.25=11.25ms,11250us的时候,就是Repeat(连续接收数据)状态,这时Data已经被接收了,只需要重新从State=0开始即可重复接收;如果接收失败,将State=1,放弃这次数据重新接收即可:

else if(IR_State==1)		//状态1,等待Start信号或Repeat信号{IR_Time=Timer0_GetCounter();	//获取上一次中断到此次中断的时间Timer0_SetCounter(0);	//定时计数器清0//如果计时为13.5ms,则接收到了Start信号(判定值在12MHz晶振下为13500,在11.0592MHz晶振下为12442)if(IR_Time>12442-500 && IR_Time<12442+500){IR_State=2;			//置状态为2}//如果计时为11.25ms,则接收到了Repeat信号(判定值在12MHz晶振下为11250,在11.0592MHz晶振下为10368)else if(IR_Time>10368-500 && IR_Time<10368+500){IR_RepeatFlag=1;	//置收到连发帧标志位为1Timer0_Run(0);		//定时器停止IR_State=0;			//置状态为0}else					//接收出错{IR_State=1;			//置状态为1}}

 State=2是接收数据;如果状态1通过,进入状态2(接收数据);先获取上次的中断定时器0计数器值,判断接收的是高电平还是低电平;

如果定时器0计数器在560=560us=1120us的时候,就是接收低电平,然后将数据(IR_Data[])对应位置为0,然后数组数据(IR_pData)增加;在560+1690us=2250us,就是接收高电平,然后将数据(IR_Data[])对应位置为0,然后数组数据(IR_pData)增加;如果接收失败,将数组指针(IR_pData)和State=1,放弃这次数据重新接收即可:

else if(IR_State==2)		//状态2,接收数据{IR_Time=Timer0_GetCounter();	//获取上一次中断到此次中断的时间Timer0_SetCounter(0);	//定时计数器清0//如果计时为1120us,则接收到了数据0(判定值在12MHz晶振下为1120,在11.0592MHz晶振下为1032)if(IR_Time>1032-500 && IR_Time<1032+500){IR_Data[IR_pData/8]&=~(0x01<<(IR_pData%8));	//数据对应位清0IR_pData++;			//数据位置指针自增}//如果计时为2250us,则接收到了数据1(判定值在12MHz晶振下为2250,在11.0592MHz晶振下为2074)else if(IR_Time>2074-500 && IR_Time<2074+500){IR_Data[IR_pData/8]|=(0x01<<(IR_pData%8));	//数据对应位置1IR_pData++;			//数据位置指针自增}else					//接收出错{IR_pData=0;			//数据位置指针清0IR_State=1;			//置状态为1}

然后判断数据是否达到32位:

如果达到就进行数据验证,验证方法是看数据第一位和第二位的补码是否相等,看数据第三位和第四位的补码是否相等;验证通过的话,转存数据:

Address对应IR_Data[0];Command对应IR_Data[2],存储之后,IR_DataFlag=1; 置收到数据帧标志位为1

if(IR_pData>=32)		//如果接收到了32位数据{IR_pData=0;			//数据位置指针清0if((IR_Data[0]==~IR_Data[1]) && (IR_Data[2]==~IR_Data[3]))	//数据验证{IR_Address=IR_Data[0];	//转存数据IR_Command=IR_Data[2];IR_DataFlag=1;	//置收到连发帧标志位为1}Timer0_Run(0);		//定时器停止IR_State=0;			//置状态为0}

然后停止定时器0,置红外线状态为空闲状态0;

 main模块

  • 注释写的很清楚,这里不做解释了
#include <STC89C5xRC.H>
#include "Delay.h"
#include "LCD1602.h"
#include "IR.h"unsigned char Num;//数字
unsigned char Address,Command;//地址,命令void main(){LCD_Init();//初始化LCDLCD_ShowString(1,1,"ADDR  CMD  NUM");//初始化显示LCDLCD_ShowString(2,1,"00    00   000");//对应地址,命令,数字IR_Init();//初始化红外线模块while(1){if(IR_GetDataFlag() || IR_GetRepeatFlag()){//接收或者连发接收Address=IR_GetAddress();//获取当前地址Command=IR_GetCommand();//获取当前命令LCD_ShowHexNum(2,1,Address,2);//显示16进制的地址LCD_ShowHexNum(2,7,Command,2);//显示16进制的命令if(Command==IR_VOL_MINUS){Num--;//如果按音量-,Num-}if(Command==IR_VOL_ADD){Num++;//如果按音量+,Num+}LCD_ShowNum(2,12,Num,3);//显示数字}}
}

 注:该代码是本人自己所写,可能不够好,不够简便,欢迎大家指出我的不足之处。如果遇见看不懂的地方,可以在评论区打出来,进行讨论,或者联系我。上述内容全是我自己理解的,如果你有别的想法,或者认为我的理解不对,欢迎指出!!!如果可以,可以点一个免费的赞支持一下吗?谢谢各位彦祖亦菲!!!!!



相关文章:

  • 大连理工大学选修课——机器学习笔记(5):EMK-Means
  • 《软件设计师》复习笔记(10.1)——算法特性、时间复杂度、递归、分治、动态规划
  • flutter 专题 六十四 在原生项目中集成Flutter
  • 应对过度处方挑战:为药物推荐任务微调大语言模型(Xiangnan He)
  • 4.29[Q]NLP-Exp2
  • pycharm导入同目录下文件未标红但报错ModuleNotFoundError
  • Locate 3D:Meta出品自监督学习3D定位方法
  • 03_Mybatis-Plus LambadaQueryWrapper 表达式爆空指针异常
  • 大数据应用开发和项目实战-Seaborn
  • Python-pandas-操作csv文件(读取数据/写入数据)及csv语法详细分享
  • python + segno 生成个人二维码
  • 模拟频谱分析仪(Linux c++ Qt)
  • Qt:(创建项目)
  • PageOffice在线打开word文件,并实现切换文件
  • 【RustDesk 】中继1:压力测试 Python 版 RustDesk 中继服务器
  • 阿里云 ECS 服务器进阶指南:存储扩展、成本优化与架构设计
  • WPF之RadioButton控件详解
  • AI Agent新范式:FastGPT+MCP协议实现工具增强型智能体构建
  • 【Python学习路线】零基础到项目实战系统
  • 论文阅读:2024 ICML In-Context Unlearning: Language Models as Few-Shot Unlearners
  • 过去24小时中美是否就关税问题进行过接触?外交部:没有
  • 《求是》杂志发表习近平总书记重要文章《激励新时代青年在中国式现代化建设中挺膺担当》
  • 原国家有色金属工业局副局长黄春萼逝世,享年86岁
  • 当老年人加入“行为艺术基础班”
  • 辽宁省委书记、省长连夜赶赴辽阳市白塔区火灾事故现场,指导善后处置工作
  • 民生银行一季度净利127.42亿降逾5%,营收增7.41%
