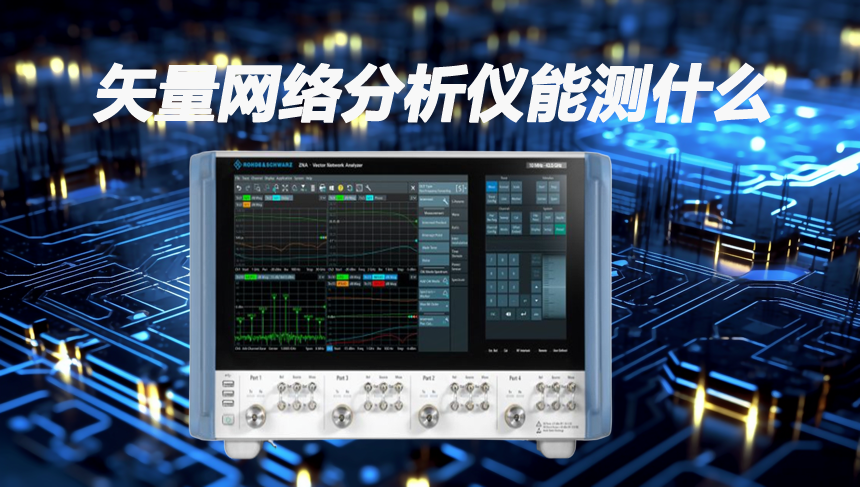

矢量网络分析仪(VNA)能测什么?5大核心功能与典型应用场景详解
矢量网络分析仪（VNA）是射频和微波领域的关键测试设备，主要用于测量器件在高频信号下的线性与非线性特性，涵盖从基础参数到复杂系统分析的多种功能。以下是其核心测量能力及典型应用场景：
一、核心测量功能
-
S参数（散射参数）
-
反射特性：
-
S11/S22：测量端口的输入/输出反射系数（驻波比VSWR、回波损耗），评估天线、滤波器匹配性能。
-
-
传输特性：
-
S21/S12：测试插入损耗、增益、隔离度，适用于放大器、衰减器、耦合器等器件。
-
-
相位与群延迟：
-
精确测量信号相位变化和群延迟（相位对频率的导数），用于评估通信信道线性度。
-
-
-
时域分析
-
TDR（时域反射计）：通过时域变换定位传输线故障点（如阻抗突变、短路、开路），分辨率达皮秒级。
-
故障定位距离：基于时延计算物理位置（公式：距离=vp⋅t2距离=2vp⋅t，vpvp为传播速度）。
-
-
非线性特性
-
压缩点（P1dB）：测量放大器输出功率饱和点，评估线性工作范围。
-
交调失真（IMD）：分析三阶交调截取点（IP3），关键用于射频前端设计。
-
-
多端口与平衡器件测试
-
多端口扩展：支持4/8端口配置，测试多天线系统（如MIMO、相控阵雷达）。
-
混合模式S参数：评估差分对的共模抑制比（CMRR）、差模传输性能（如USB/HDMI高速信号）。
-
二、典型应用场景
| 行业 | 被测器件 | 关键测量参数 |
|---|---|---|
| 5G通信 | 基站滤波器、天线阵列 | S11/S21带宽、带外抑制、群延迟 |
| 半导体 | 射频芯片、MMIC | S参数、噪声系数、IP3 |
| 汽车电子 | 车载雷达模块、高速连接器 | TDR阻抗分析、差分信号完整性 |
| 航空航天 | 卫星通信组件、波导 | 高功率器件S参数、相位稳定性 |
| 消费电子 | WiFi/蓝牙模块、PCB走线 | 插入损耗、回波损耗、EMI兼容性 |
三、VNA相比其他仪器的优势
-
高精度：动态范围可达>120dB，迹线噪声低至0.005dB，适合微小信号分析。
-
宽频覆盖：频率范围从kHz至THz（配合扩频模块），满足毫米波/太赫兹测试需求。
-
多功能集成：支持时域/频域切换、非线性分析、多端口扩展，减少设备切换成本。
四、操作注意事项
-
校准：需使用电子校准件（E-Cal）或机械校准套件（如SOLT），确保测量准确性。
-
环境：避免强电磁干扰，高频测量时需屏蔽电缆与接头。
-
数据解析：结合Smith圆图、极坐标图分析阻抗匹配，利用去嵌入（De-embedding）消除夹具影响。
总结：矢量网络分析仪是高频电路设计的“全能工具”，从基础的S参数到复杂的非线性与时域分析，覆盖研发、生产、故障诊断全流程。其核心价值在于量化高频信号与器件交互的真实特性，为通信、雷达、半导体等行业提供关键数据支撑。
