【模拟电路】PIN光电二极管和APD雪崩光电二极管

PIN光电二极管和APD（雪崩）光电二极管属于光电探测器。

PIN二极管与APD二极管区别

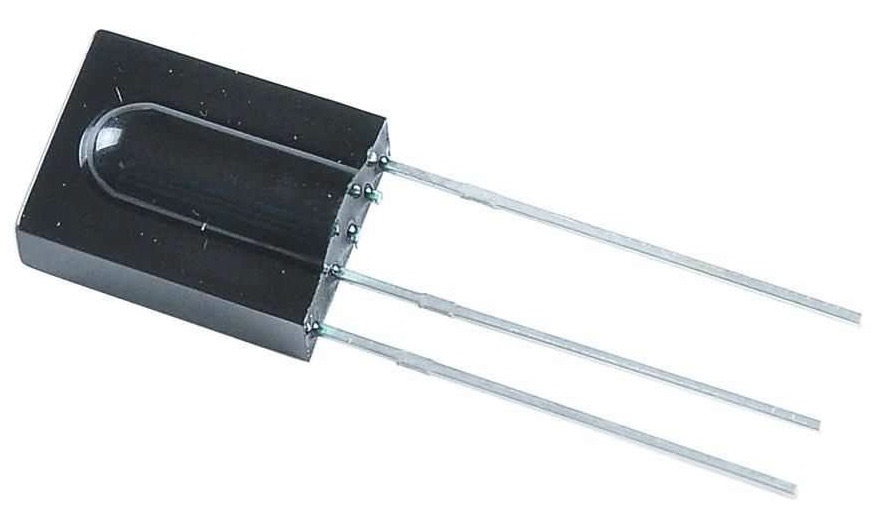

PIN光管二极管

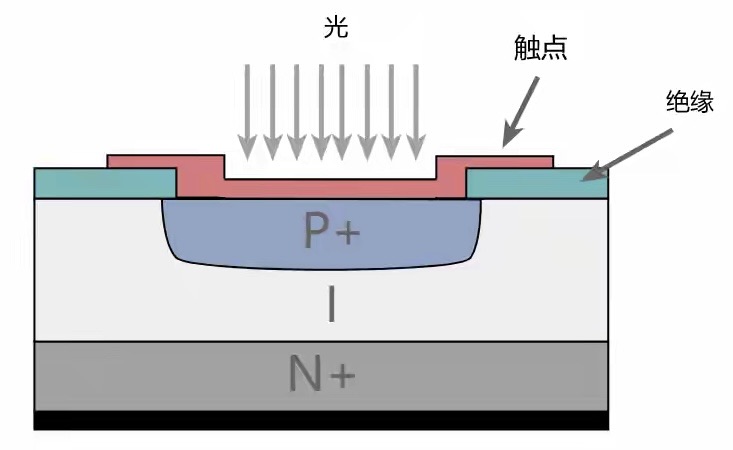

在P型和N型半导体之间增加 一层轻掺杂的N型材料I（Intrinsic，本征的）层，以展宽耗尽层，提高转换效率，这是因为轻掺杂I层，电子浓度很低，经扩散后就可以形成一个很宽的耗尽层。这就是我们的PIN光电二极管。

原理：

（1）光子照射在半导体材料上产生光生载流子；

（2）光电流在外部电路作用下形成电信号并输出。

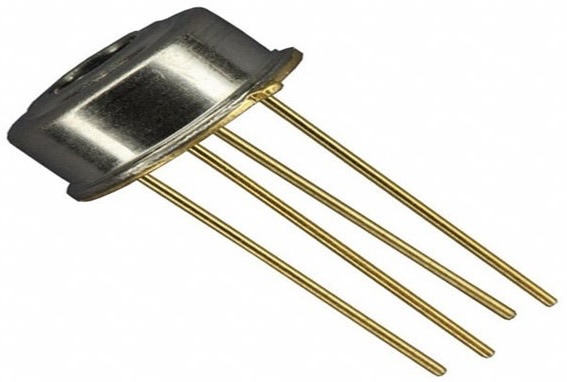

APD雪崩光管二极管

APD雪崩光电二极管具有较高的接收机灵敏度，这个较高灵敏度靠的就是对初级的电光流进行雪崩倍增效果。说到雪崩，估计大家脑海中的第一印象就是大雪山发生雪崩，其实也是同样的道理，高山上的一点雪发生碰撞，从上而下一路累积，雪团越来越大，最后形成雪崩。

从这里我们可以看出，要发生雪崩，必须具备一个条件就是山要足够的高。因此，雪崩光电二极管也就是在PIN光电二极管的基础结构中增加了雪崩区。使得光生载流子在其耗尽区(高场区)内的碰撞电离效应激发出新的电子-空穴对，新产生的载流子通过电场加速，导致更多的碰撞电离产生，一生二，二生三，三生万物，从而获得光生电流的雪崩倍增。

原理：

（1）光子照射在半导体材料上产生光生载流子；

（2）光生载流子在雪崩区即高电场区发生雪崩倍增；

（3）光电流在外部电路作用下形成电信号并输出。
