概述
本文主要介绍蓝牙测试中PRBS9 数据包的格式，生成原理，配置方法。以及在数据测试中的应用。
1. PRBS9 数据包概述
PRBS9（Pseudo-Random Binary Sequence, 9th order）是一种 伪随机二进制序列，广泛用于蓝牙射频测试（如误包率测试），其特性包括：
- 生成规则：基于线性反馈移位寄存器（LFSR），生成周期为 2^9 - 1 = 51129−1=511 位的随机序列。
- 用途：模拟真实通信中的随机数据流，验证接收端的抗噪声和抗干扰能力。
2. 蓝牙测试中的应用
2.1 测试场景
- Direct Test Mode (DTM)：通过发送 PRBS9 数据包，测量误包率（PER）和接收灵敏度。
- 射频一致性测试：验证设备是否符合蓝牙核心规范（如 RF-PHY 测试项）。
2.2 优势
- 随机性：近似真实数据流的统计特性，避免固定模式导致的测试偏差。
- 可重复性：序列周期性固定，便于结果对比分析。
3. PRBS9 生成原理
3.1 LFSR 实现
- 多项式：x^9 + x^5 + 1x9+x5+1
- 初始种子：通常为全 1（
0x1FF）。 - 生成流程：
- 初始化 9 位移位寄存器为全 1。
- 每次移位时，第 9 位与第 5 位异或后作为反馈输入。
- 输出序列为移位寄存器的末位。
3.2 序列示例
初始状态: 111111111
生成序列: 111111111 000001111 010010110 001101000 ... (周期重复)
4. 配置方法（以 nRF Connect SDK 为例）
4.1 启动 DTM 测试
在代码中发送 HCI_LE_Transmitter_Test 命令，指定使用 PRBS9 载荷：
#include <hci_driver.h>
// 启动 PRBS9 发射测试（频道 19，数据长度 37 字节）
void start_prbs9_test(void) {
uint8_t cmd[] = {
0x01, 0x1E, 0x20, // HCI_LE_Transmitter_Test 命令头
0x13, // 频道 19（2440 MHz）
0x25, // 数据长度 37 字节
0x00 // 载荷类型：PRBS9（0x00）
};
hci_driver_send_cmd(cmd, sizeof(cmd));
}

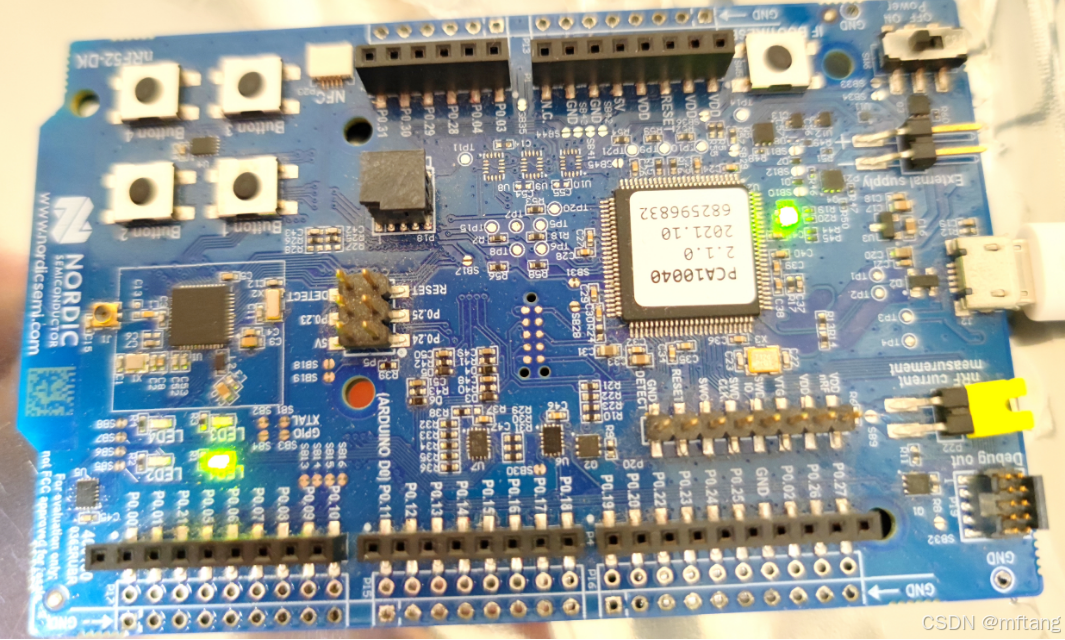

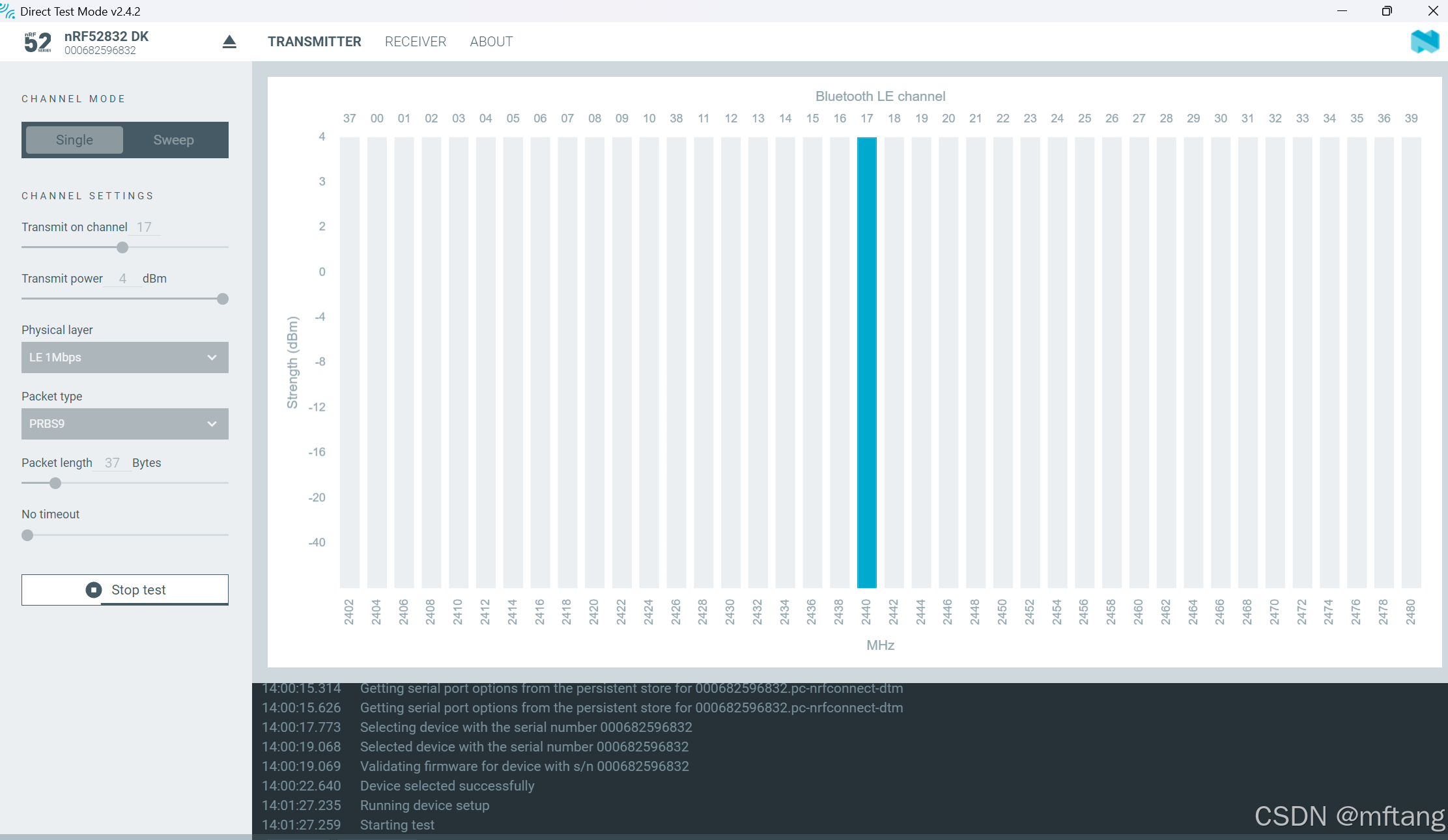

使用测试软件验证DTM功能
4.2 Kconfig 配置
确保启用 DTM 和射频测试支持：
# prj.conf
CONFIG_BT_LL_SOFTDEVICE_DTM=y # 启用 DTM 功能
CONFIG_BT_CTLR_ADVANCED_FEATURES=y # 支持高级测试模式
5. 测试数据分析
5.1 误包率（PER）计算
\text{PER} = \frac{\text{错误包数}}{\text{总接收包数}} \times 100\%PER=总接收包数错误包数×100%
- 合格标准：通常要求 PER < 0.1%（高信噪比下）。
5.2 工具支持
- nRF Connect for Desktop → Radio Test：实时显示误包率。
- Wireshark + nRF Sniffer：捕获空中数据包，验证序列正确性。
6. 对比其他测试载荷
| 载荷类型 | 数据模式 | 适用场景 |
|---|---|---|
| PRBS9 | 伪随机序列（511 位周期） | 综合抗干扰能力测试 |
| All 0s | 全 0（0x00 重复） | 检测接收端时钟同步稳定性 |
| All 1s | 全 1（0xFF 重复） | 验证最大功耗和信号完整性 |
| 交替 0/1 | 0xAA 或 0x55（0101...） | 测试基带电路的对称性 |
7. 注意事项
- 种子初始化：确保测试设备与接收端使用相同的 PRBS9 种子，否则误包率计算失效。
- 数据长度限制：蓝牙 LE 数据包最大载荷为 37 字节，需截断或重复 PRBS9 序列以填充。
- 射频一致性：量产前需在全部 40 个 BLE 频道上测试 PRBS9 性能。
通过合理使用 PRBS9 数据包，可全面评估蓝牙设备的射频性能，确保其在实际环境中的可靠性。建议结合自动化测试脚本（Python + PySerial）提高量产测试效率。
