FreeRTOS静态任务创建（2025.4.9巨详细）

FreeRTOS静态任务创建

📢 重要通知: 本教程所有项目已开源到GitHub: Despacito0o/FreeRTOS，欢迎Star⭐和Fork!

FreeRTOS中静态任务与动态任务的区别

一、内存分配方式

1. 静态任务

   • 在编译时分配内存，需用户手动定义StaticTask_t任务控制块（TCB）和StackType_t任务栈数组。
   • 内存由用户预先分配的全局变量或静态变量提供，存放在静态存储区，生命周期与程序一致。
   • 优点：内存使用可预测，无动态内存分配开销，避免内存碎片问题，适合对实时性要求高的场景。

2. 动态任务

   • 在运行时通过pvPortMalloc()动态分配内存，系统自动管理栈和TCB。
   • 内存从FreeRTOS管理的堆中分配，任务删除后自动释放资源。
   • 优点：灵活性高，支持运行时动态调整任务数量，适合需要频繁创建/删除任务的场景。

---

二、创建函数与参数

1. 静态任务函数（xTaskCreateStatic）

   • 需用户传入预分配的栈缓冲区（puxStackBuffer）和任务控制块指针（pxTaskBuffer）。
   • 示例：

     // 定义任务栈数组，大小为128个字
     StackType_t xTaskStack[128];
     // 定义任务控制块
     StaticTask_t xTaskTCB;
     // 创建静态任务，传入任务函数、任务名称、栈大小、参数、优先级、栈数组和控制块
     xTaskCreateStatic(TaskFunc, "Task", 128, NULL, 1, xTaskStack, &xTaskTCB);


2. 动态任务函数（xTaskCreate）

   • 仅需指定栈深度，系统自动分配内存。
   • 示例：

     // 创建动态任务，系统自动分配内存
     // 参数依次为：任务函数、任务名称、栈大小、参数、优先级、任务句柄
     xTaskCreate(TaskFunc, "Task", 128, NULL, 1, NULL);


---

三、适用场景

静态任务	动态任务
内存受限的嵌入式系统（如无堆管理模块）	需要动态调整任务数量的复杂系统
确定性要求高的实时系统（如航空航天设备）	事件驱动型应用（如按键触发任务）
需避免内存碎片的核心任务（如通信协议栈）	调试场景（临时添加监控任务）

---

四、配置与资源管理

1. 静态任务

   • 需配置宏configSUPPORT_STATIC_ALLOCATION=1。
   • 必须实现vApplicationGetIdleTaskMemory和vApplicationGetTimerTaskMemory函数，为空闲任务和定时器任务分配内存。

2. 动态任务

   • 需配置宏configSUPPORT_DYNAMIC_ALLOCATION=1。
   • 依赖内存管理文件（如heap_4.c），需确保堆空间充足。

---

五、性能与稳定性对比

• 资源占用：静态任务无内存分配/释放开销，适合长期运行的固定任务；动态任务可能因频繁分配导致内存碎片。
• 错误风险：静态任务需用户保证栈空间足够，否则可能溢出；动态任务需防止内存不足导致的创建失败。
• 调试复杂度：静态任务的内存问题更易追踪（地址固定）；动态任务的内存泄漏需借助工具检测。

---

总结建议

• 选择静态任务：当系统要求确定性、资源受限或需长期稳定运行核心功能时。
• 选择动态任务：在需要灵活扩展、临时任务管理或资源充足的中大型应用中。

可通过修改FreeRTOS配置文件（FreeRTOSConfig.h）中的宏定义来切换两种任务创建模式。

动手实践：创建FreeRTOS静态任务

1. 项目准备

首先，复制我们上节课创建的003项目，并重命名为004。

2. 注释动态任务代码

打开004项目，先编译一下确保项目没有问题，然后将上一次动态创建的任务代码注释掉。

3. 启用静态任务创建宏

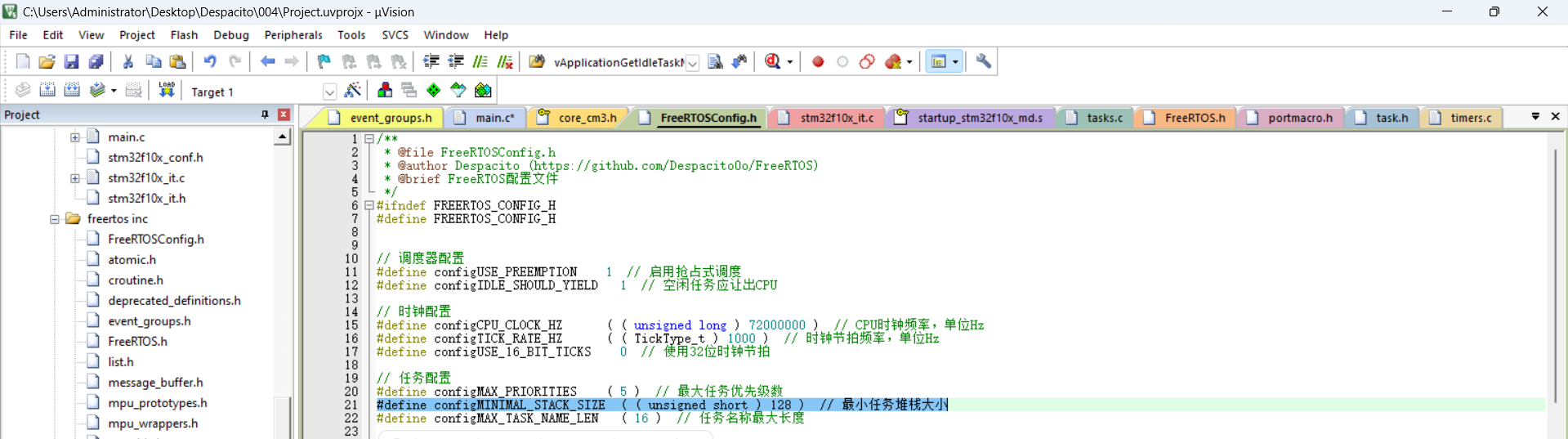

导航到freertos.h文件，启用静态任务创建的宏定义：

// 启用静态任务创建支持
#define configSUPPORT_STATIC_ALLOCATION    1

4. 编译检查错误

编译项目，发现有一个报错。这是因为启用静态任务创建后，我们需要实现一个接口函数。

5. 查看错误原因

根据报错内容，导航到task.c文件，发现系统只是声明了这个函数，我们需要在main文件中实现它。

6. 复制函数声明到main文件

将这个函数声明复制到main文件中准备实现：

// 为空闲任务提供内存的函数
// 参数1：任务控制块的二级指针
// 参数2：任务栈的二级指针
// 参数3：任务栈大小的指针
void vApplicationGetIdleTaskMemory( StaticTask_t ** ppxIdleTaskTCBBuffer,
                                    StackType_t ** ppxIdleTaskStackBuffer,
                                    uint32_t * pulIdleTaskStackSize );

7. 定义空闲任务控制块

第一个参数是任务控制块，我们需要定义一个StaticTask_t类型的变量：

// 定义空闲任务控制块
StaticTask_t IdleTaskTCB;

8. 定义空闲任务栈

第二个参数需要一个堆栈空间，第三个是堆栈空间大小。我们可以使用FreeRTOSConfig.h中定义的configMINIMAL_STACK_SIZE作为数组大小：

// 定义空闲任务栈数组，大小为最小栈大小
StackType_t IdleTaskStack[configMINIMAL_STACK_SIZE];

9. 实现接口函数

现在我们来实现这个接口函数，为空闲任务提供必要的内存资源：

void vApplicationGetIdleTaskMemory( StaticTask_t ** ppxIdleTaskTCBBuffer,
                                   StackType_t ** ppxIdleTaskStackBuffer,
                                   uint32_t * pulIdleTaskStackSize )
{
    // 为函数参数赋值，提供任务控制块地址
    *ppxIdleTaskTCBBuffer = &IdleTaskTCB;
    // 提供任务栈数组地址
    *ppxIdleTaskStackBuffer = IdleTaskStack;
    // 提供任务栈大小
    *pulIdleTaskStackSize = configMINIMAL_STACK_SIZE;
}

10. 查看静态任务创建函数原型

导航到task.c文件，查看静态任务创建函数的原型，了解我们需要传入的参数：

TaskHandle_t xTaskCreateStatic( TaskFunction_t pxTaskCode,
                               const char * const pcName,
                               const uint32_t ulStackDepth,
                               void * const pvParameters,
                               UBaseType_t uxPriority,
                               StackType_t * const puxStackBuffer,
                               StaticTask_t * const pxTaskBuffer )

11. 创建自定义静态任务

回到main函数，为我们的自定义任务准备资源并创建任务：

// 注释掉之前的动态任务句柄
//TaskHandle_t myTaskHandler;

// 定义自定义任务的栈数组，大小为128个字
StackType_t myTaskStack[128];
// 定义自定义任务的控制块
StaticTask_t myTaskTCB;

// 创建静态任务
// 参数1：任务函数 - myTask
// 参数2：任务名称 - "myTask"
// 参数3：任务栈大小 - 128个字
// 参数4：任务参数 - NULL（未使用）
// 参数5：任务优先级 - 2
// 参数6：任务栈数组 - myTaskStack
// 参数7：任务控制块 - &myTaskTCB
xTaskCreateStatic(myTask, "myTask", 128, NULL, 2, myTaskStack, &myTaskTCB);

12. 编译并测试

编译并烧录程序，可以看到效果与上节课使用动态任务创建方式是一样的，都可以正常运行。

静态任务创建总结

1. 内存管理优势：静态任务可以避免内存碎片和动态内存分配失败的风险，特别适合资源受限的嵌入式系统。

2. 配置要点：

   • 启用宏定义：configSUPPORT_STATIC_ALLOCATION=1
   • 实现必要的接口函数：vApplicationGetIdleTaskMemory
   • 为任务准备静态内存：任务栈和任务控制块

3. 使用场景：

   • 关键任务和长期运行的核心任务
   • 对实时性要求高的应用
   • 内存资源受限的系统

4. 代码可维护性：静态任务的内存分配更加直观，便于调试和维护，但需要开发者手动管理内存。

通过本教程，我们学习了如何在STM32平台上创建FreeRTOS静态任务，掌握了静态任务与动态任务的区别，以及如何根据实际需求选择合适的任务创建方式。

---
