使用crash解析vmcore(fulldump)文件，基于qemu，arm64，linux6.6

news 来源：原创 2025/5/17 18:15:47

背景

文章主要讲述了使用qemu运行linux6.6的内核，并通过telnet的方式生成vmcore(fulldump)文件以及最后使用crash工具对抓取的vmcore(fulldump)进行分析，相当于搭建一套fulldump的生成解析的环境，文章使用的所有工具以及代码均为github的开放源代码。

搭建这个环境的过程并不顺利，这篇文件也包含了自己在搭建过程中踩过的一些坑；

此文章也是为后续对块设备框架做一个整体剖析的利器；

环境搭建所需要的工具以及版本：qemu8.2,crash8.0.6,linux6.6.0,gdb10.2

host主机：ubuntu20.04 server版本 gcc9.4 g++9.4

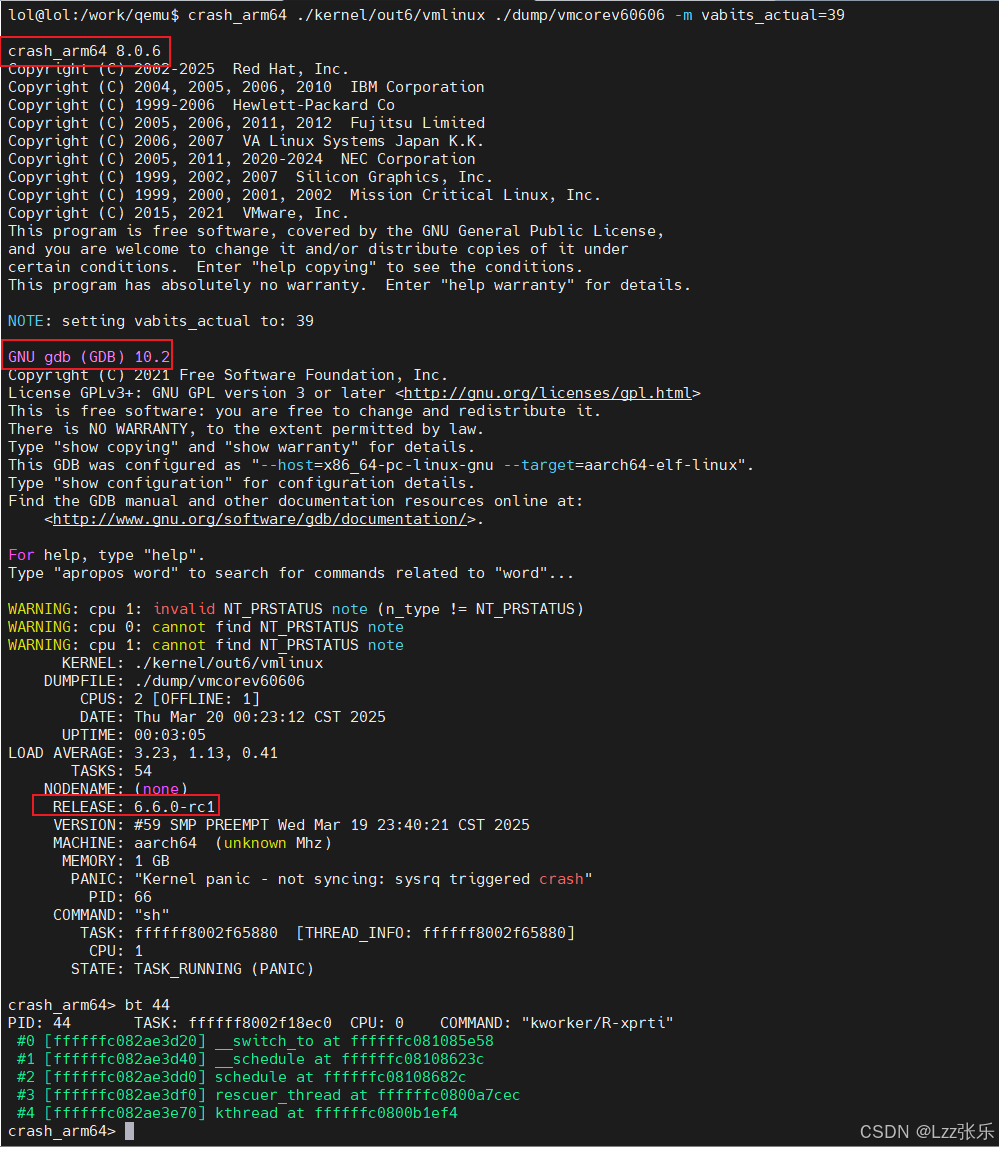

以下是最终界面：

一、生成抓取vmcore以及解析步骤，工具环境需求说明

备注：如果你使用4.19的版本以及5.15的内核版本，同样的方式抓取vmcore文件，使用crash是可以直接解析的不会报错，以下配置仅针对于6.0+的内核版本，亲测6.6，6.9可以用。

1，编译linux并生成zImage和vmlinux

这里要注意几个点，kernel这几个配置需要与下面一致，这几个都是需要修改的地方，

CONFIG_RANDOMIZE_BASE=n //这个必须手动设置为n，6.6内核默认设置为y
CONFIG_DEBUG_INFO_REDUCED=n //必须设置为n，高版本内核默认为y

CONFIG_ARM64_VA_BITS=39  // VA=39 PA=48 这个不设置的话会解析vmcore报错，应该是因为kimage_voffset计算的有问题
CONFIG_ARM64_PA_BITS=48  // 6.6内核默认是VA=48，6.9以上内核默认VA=52

底版本内核 CONFIG_RANDOMIZE_BASE默认是关闭的，但是6.0+的内核默认开启了，应该是考虑到内核的安全性，另外打开这个选项之后，也会使得使用gdb单步调试内核的时候设置的断点不会触发，因为函数的运行地址，与vmlinux中的地址会相差一个random offset，因此简单起见，建议关闭此选项，

CONFIG_DEBUG_INFO_REDUCED=y 6.0+版本内核默认打开了这个选项，应该是考虑到内核性能，这样会导致vmlinux中缺少调试信息，crash会因为无法识别到调试信息，而加载失败，这个crash加载时会有明确的报错。

CONFIG_ARM64_VA_BITS=39，6.0+版本的内核默认将vabit设置为48，6.9版本内核默认设置为52，在这两种状态下，即便正确计算了vabits_actual和kimage_voffset的值，crash加载vmcore的时候也会报错，只能加载为minidump，因此需要吧VA_BIT设置为39位。

其他的配置保持默认(COREDUMP相关的配置默认都是打开的，不再赘述)编译即可；编译会生成vmlinux以及zImage文件

2，使用qemu运行linux，并触发panic

使用以下qemu命令，运行虚拟开发板：

qemu-system-aarch64 -cpu cortex-a72 \
                    -machine virt,virtualization=true,gic-version=3 \ #虚拟设备
                    -m 1024M \ #内存1G
                    -smp 2 \  #双核
                    -kernel kernel/out6/arch/arm64/boot/Image \ #linux6.6编译生成的镜像
                    -append "root=/dev/ram rdinit=/linuxrc loglevel=7 log-buf-len=1M console=ttyAMA0 nokaslr" \  # 最好带上nokaslr
                    -initrd ./rootfs.img \
                    -monitor telnet:127.0.0.1:5555,server,nowait \ #这个参数必须加，因为我们选择的是通过talnet的方式生成vmcore
                    -nographic

-kernel kernel/out6/arch/arm64/boot/Image

Image是我们编译linux6.6生成的文件，添加路径即可

-monitor telnet:127.0.0.1:5555,server,nowait

这个参数是需要带的，当使用echo c触发panic后，需要使用telnet 连接monitor获取vmcore

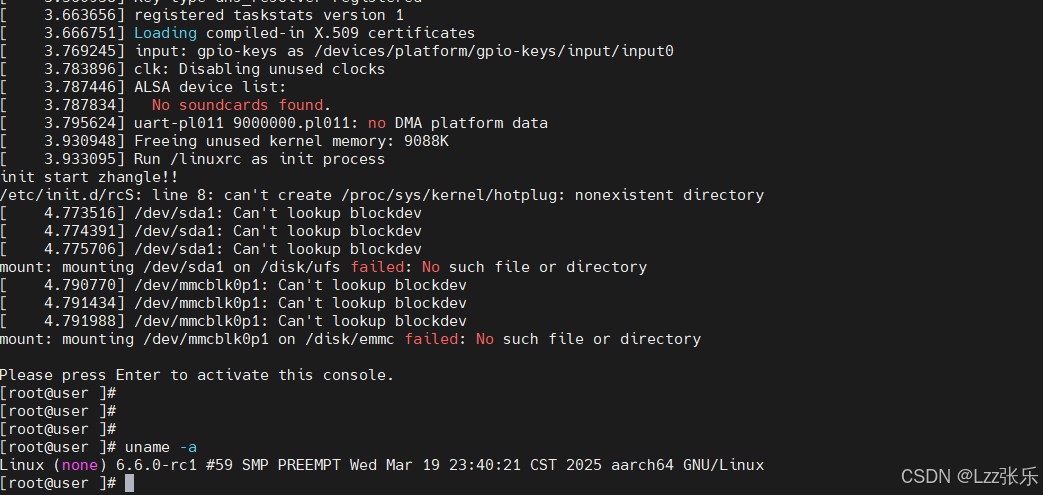

运行以上命令之后：

使用以下命令触发panic：

echo c >/proc/sysrq-trigger

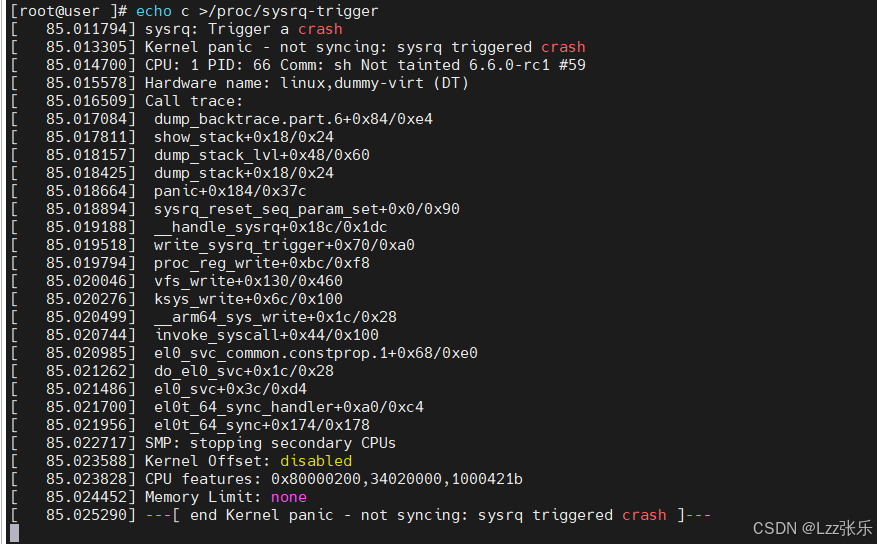

触发之后如下：

3，telnet 生成panic时的vmcore文件

备注：vmcore的生成方式有很多种，可以使用onitor netdump的方式，也可以通过proc/vmcore的方式生成，也可以将其写入到指定的磁盘中，这里我们选择使用monitor netdump的方式

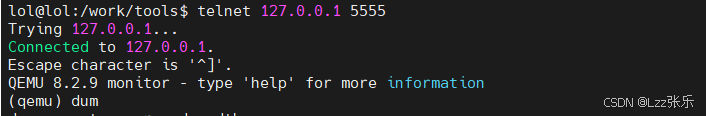

此时使用telnet 127.0.0.1 5555连接monitor

然后运行 dump-guest-memory ./dump/vmcorev60606 生成vmcorev60606

vmcorev60606 的大小一般与板子内存大小是一致的，我们内存是1G，因此文件大小匹配

此时我们已经编译生成了vmlinux以及panic时的vmcore文件，可以使用crash进行加载了

4，使用crash工具加载vmcore文件

48位虚拟地址，和52位虚拟地址对应的kimage_voffset=0xffff80003fe00000，可以通过gdb调试获取这个值，但是即便加上这个值，加载48位编译的内核vmcore也会报IRQ的错误，而无法加载

crash_arm64 ./kernel/out6/vmlinux ./dump/vmcorev60606 -m vabits_actual=39

直接使用上面命令加载vmcore文件即可

大功告成。

附录1：QEMU源码编译,运行

github 或者码云直接下载

GitHub - qemu/qemu at stable-8.2

编译步骤：

cd qemu-stable-8.2
mkdir build
cd build
../configure --enable-kvm --enable-slirp --enable-debug --enable-virtfs --target-list=aarch64-softmmu,x86_64-softmmu
make -j16

编译过程中没有报什么错，如果有相关库依赖的，直接安装就行，编译完成

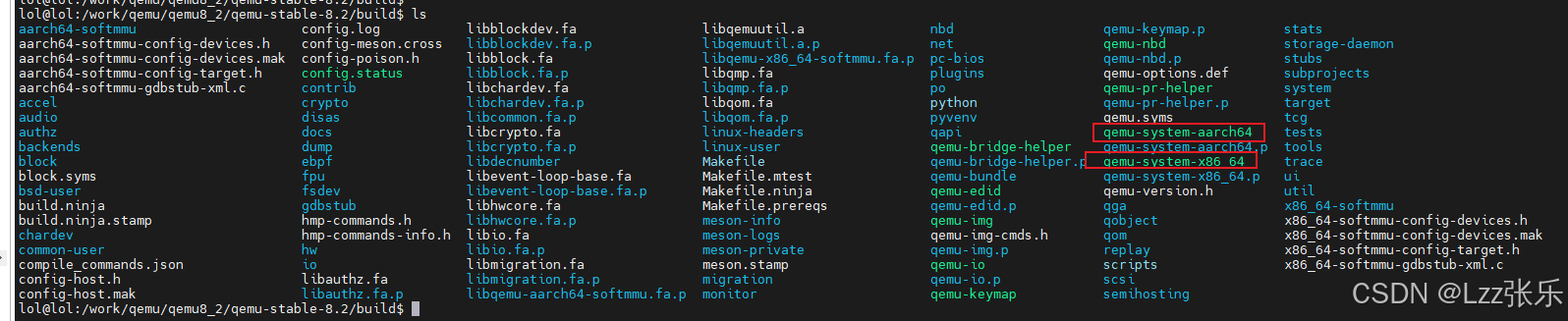

生成上面两个文件就是ok了，

创建一个链接文件，就可以直接使用；

附录2：crash的源码编译

备注：这个最好有vpn，因为编译crash的时候会下载gdb的源码包，没有vpn会很慢，或者会超时失败；

github直接下载内核源码

https://github.com/crash-utility/crash

1，下载源码，使用下面命令直接编译

tar -xf crash-8.0.6.tar.gz
cd crash-8.0.6
make target=ARM64 CFLAGS+=-fpie CXXFLAGS+=-fpie CFLAGS_FOR_TARGET+=-fpie CXXFLAGS_FOR_TARGET+=-fpie -j16

crash如果使用自带README的编译方法会在链接GDB的时候报以下错误：

/usr/bin/ld: …/sim/aarch64/libsim.a(callback.o): relocation R_X86_64_32S against symbol cb_init_syscall_map' can not be used when making a PIE object; recompile with -fPIE
/usr/bin/ld: …/sim/aarch64/libsim.a(sim-command.o): relocation R_X86_64_32 against .rodata.str1.1 can not be used when making a PIE object; recompile with -fPIE
/usr/bin/ld: …/sim/aarch64/libsim.a(sim-core.o): relocation R_X86_64_32 against .text’ can not be used when making a PIE object; recompile with -fPIE
/usr/bin/ld: …/sim/aarch64/libsim.a(sim-endian.o): relocation R_X86_64_32 against .rodata.str1.1' can not be used when making a PIE object; recompile with -fPIE

执行make指令后，不出意外会生成一大堆链接阶段relocation一些符号失败的问题，
这个问题还怀疑过是链接器ld的版本太低了，但是LD是系统自带的，我host是20.01不算老，所以排除了这个问题。
根据报错信息，查明这是由于这些符号库文件在编译的时候没有使用位置无关执行代码(-fpie)的参数，导致链接重定位失败，lib文件是需要编译为位置无关代码的，因此针对以上几行的报错信息，需要在编译：
…/sim/aarch64/libsim.a(callback.o) ----------------------callback.c
…/sim/aarch64/libsim.a(sim-command.o)------------------sim-command.c
…/sim/aarch64/libsim.a(sim-core.o): ---------------------sim-core.c
…/sim/aarch64/libsim.a(sim-endian.o) ------------------------sim-endian.c
…
文件的时候这些文件为目标文件的时候加上-fpie参数即可，在ld的时候也加上 -fpie的参数也就是需要在makefile里面对应CCFLAG += fpie CXXFLAG +=fpie 即可如果部分文件是clang编译的，也需要同步添加，最后在make的时候传入这个修改参数，编译ok！！！
