opencv代码分析

1.1计算机视觉

      在计算机里，每一张图像都是由像素点组成，每一个像素点会有不同的颜色值，像手机拍照1亿像素的，就说明拍摄出来的一张照片里面有一亿个像素点。

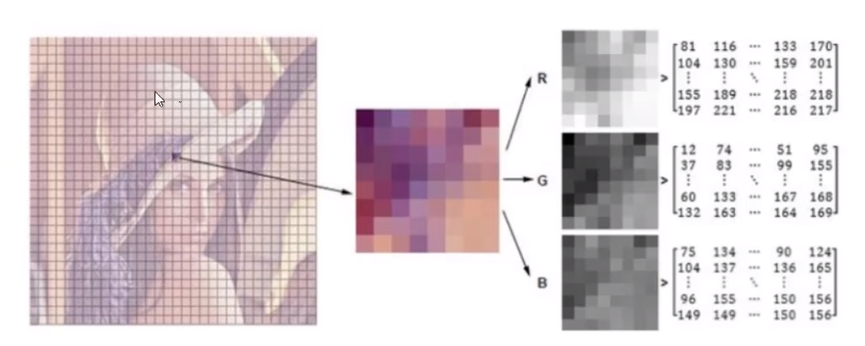

像这里照片这样的，一个像素点的值是0-255,在黑白图来说0表示纯黑，255表示纯白，在彩色照片里一个像素点有3个通道RGB来映射出一个点的颜色，例如R通道的其中一个数值0-255表示亮度等级，0为完全没有红色成分，255为最大强度的红色。这样通过RGB三种通道组合出来的就不同的颜色，可以产生1677万种颜色（256×256×256）。

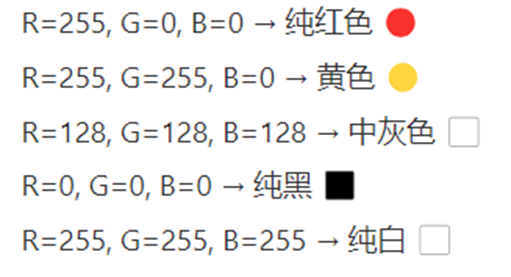

组合效果举例：

视频的形式其实也是一张一张图片。利用人眼对事物的余晖效应，其是人眼也是有个采样率的，只要比换照片的速度比人眼的采样率快，那就会让人感觉是在动的一样，但不能太快，这里换照片的速度就是帧数，游戏了一般都是30帧速率，表示一秒钟能换30张照片出来。

导库

import cv2
import matplotlib.pyplot as plt
import numpy as np

1.读取照片

#以BGR格式来读取照片
img=cv2.imread('0188.jpg')
print(img)
cv2.imshow('imge',img)
cv2.waitKey(0)#按下任意键关闭展示
print(img.shape)#输出图像高和宽像素值数量和通道数#以灰度值图像读取进来并展示
img=cv2.imread('0188.jpg',cv2.IMREAD_GRAYSCALE)
print(img)
cv2.imshow('image',img)
cv2.waitKey(0)#按下任意键关闭展示
print(img.shape)#输出图像长宽像素值数量和通道数#截取部分照片数据
img =cv2.imread('0188.jpg')
apple =img[0:50,0:200] #根据长和宽的像素值来定义
print(apple)
cv2.imshow('imge',apple)
cv2.waitKey(0)#按下任意键关闭展示
print(apple.shape)#输出图像长宽像素值数量和通道数#颜色通道提取,这里的意思是把每个通道的数据各自拿出来
b,g,r =cv2.split(img)#把bgr的各自的通道合并到一处
img =cv2.merge((b,g,r))

2.读取视频

import cv2vc = cv2.VideoCapture('111.mp4')# 更健壮的读取检查
if not vc.isOpened():print("错误：无法打开视频文件")exit()while True:ret, frame = vc.read()  # 统一使用ret判断读取状态# 双重保险检查if not ret or frame is None:break# 正确的颜色转换方式 ↓↓↓gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)cv2.imshow('result', gray)if cv2.waitKey(10) & 0xFF == 27:breakvc.release()
cv2.destroyAllWindows()

3.边界填充

img = cv2.imread('0188.jpg')
top = bottom = left = right = 50
#1.常数值法cv2.BORDER_CONSTANT，这个会把边缘都图上指定的颜色，如果value不指定参数那就默认黑色cv2.BORDER_CONSTANT
constant = cv2.copyMakeBorder(img, top, bottom, left, right, cv2.BORDER_CONSTANT, value=[255, 0, 0])  # 蓝色填充
cv2.imshow('Constant Padding', constant)
cv2.waitKey(0)#2.边缘复制填充cv2.BORDER_REPLICATE，这个会把边缘的进行来填充
replicate = cv2.copyMakeBorder(img, top, bottom, left, right, cv2.BORDER_REPLICATE)
cv2.imshow('Replicate Padding', replicate)
cv2.waitKey(0)#3. 反射填充（cv2.BORDER_REFLECT）gfedcba|abcdefgh|hfedcba
reflect = cv2.copyMakeBorder(img, top, bottom, left, right, cv2.BORDER_REFLECT)
cv2.imshow('Reflect Padding', reflect)
cv2.waitKey(0)#4.反射101填充（cv2.BORDER_REFLECT_101）以图像边缘为轴进行镜像反射填充。gfedcb|abcdefgh|gfedcba
reflect101 = cv2.copyMakeBorder(img, top, bottom, left, right, cv2.BORDER_REFLECT_101)
cv2.imshow('Reflect 101 Padding', reflect101)
cv2.waitKey(0)#5.包裹填充（cv2.BORDER_WRAP）cdefgh|abcdefgh|abcefghba
wrap = cv2.copyMakeBorder(img, top, bottom, left, right, cv2.BORDER_WRAP)
cv2.imshow('Wrap Padding', wrap)
cv2.waitKey(0)

4.像素值计算

#数值计算,这里会把3个通道的所有值都会+20，要是溢出255的，就是求余
img = cv2.imread('0188.jpg')
img1=img+20#重塑像素大小，这个在深度学习图像处理经常用到
img2=cv2.resize(img,(500,500))#这里的第一个是宽和高，和shape的不一样
cv2.imshow('imge1',img)
cv2.waitKey(0)
cv2.imshow('imge1',img2)
cv2.waitKey(0)#这里的是以原来宽的3倍，高的2倍重造
img3=cv2.resize(img,(0,0),fx=3,fy=2)
cv2.imshow('imge1',img3)
cv2.waitKey(0)

5.图像阈值处理

img = cv2.imread('0188.jpg', cv2.IMREAD_GRAYSCALE)#图像阈值处理必须以灰度图来处理#第一个参数为灰度图像数据，第二个就是阈值，超过这个会怎样怎样，第三个参数是大于第二个参数会把值全部变为255，#1.二值法：cv2.THRESH_BINARY：超过第二个参数值的设为自已想要的值，没超过第二个参数就默认改为0。
ret,thresholded_image1=cv2.threshold(img, 127, 255, cv2.THRESH_BINARY)
cv2.imshow('Binary Threshold Image', thresholded_image1)#效果为黑的更黑，白的更白
cv2.waitKey(0)#2..二值法反转：cv2.THRESH_BINARY_INV：：这个和二值法的反转，大于阈值的变为0，小于阈值的变为自已设定的值
ret,thresholded_image2=cv2.threshold(img, 127, 255, cv2.THRESH_BINARY_INV)
cv2.imshow('BINARY_INV_Threshold Image', thresholded_image2)#效果为黑的变纯白，白的变纯黑
cv2.waitKey(0)#3.cv2.THRESH_TRUNC，大于阈值部分就设置为自已的设置值，小于的保留原来的值不变
ret,thresholded_image3=cv2.threshold(img, 127, 255, cv2.THRESH_TRUNC)
cv2.imshow('BINARY_INV_Threshold Image', thresholded_image3)#效果为白的变纯白，黑的保留
cv2.waitKey(0)#4.cv2.THRESH_TOZERO，大于阈值部分部分设置为就保留原来的值不变，小于的设为0
ret,thresholded_image4=cv2.threshold(img, 127, 255, cv2.THRESH_TOZERO)
cv2.imshow('BINARY_INV_Threshold Image', thresholded_image4)#黑的变纯黑，白的保留
cv2.waitKey(0)#5.cv2.THRESH_TOZERO_INV 和第4个相反，大于阈值部分设为0，小于的就保留原来的值
ret,thresholded_image5=cv2.threshold(img, 127, 255, cv2.THRESH_TOZERO_INV )
cv2.imshow('BINARY_INV_Threshold Image', thresholded_image5)#黑的变纯白，黑的保留
cv2.waitKey(0)

6.平滑滤波

#1.均值滤波，其原理是卷积操作，核数必须是奇数，，会把中间噪声周围的数值相加平均，用于消除均匀噪声，简单平滑
#类似于美颜里的磨皮功能，会把痣给去掉，这个痣就是噪点，把皮肤周围数据平均得到新的数据皮肤，最好可以指定图像位置噪声来处理
blurred = cv2.blur(img, (5,5))  # 使用5x5均值核
cv2.imshow('blurred', blurred)
cv2.waitKey(0)#2.方框滤波，和均值滤波类似，这里多了可以选择归一化处理，最后参数选择，若无归一化，平均起来的数值较大就会以255显示全白
box = cv2.boxFilter(img, -1, (5,5), normalize=True)  # 归一化求和
cv2.imshow('box', box)
cv2.waitKey(0)#3.高斯滤波，原理加权平均，离噪声近的像素值给的权重大，远的就权重小，然后根据权重求均值，保持边缘较好
gaussian = cv2.GaussianBlur(img, (9,9), 2)  # 9x9核，σ=2
cv2.imshow('gaussian', gaussian)
cv2.waitKey(0)#4.中值滤波，原理是把噪声周围的数值从大到小或者从小到大排序，然后取出中间值来替代噪声数值
median = cv2.medianBlur(img, 5)  # 5x5中值滤波，这里参数必须大于1且为奇数
cv2.imshow('median', median)
cv2.waitKey(0)#5.双边滤波 原理是结合空间距离和像素值相似性的加权平均
#第二参数为直径，第三参数颜色空间标准差（越大颜色混合越明显），第三参数坐标空间标准差（越大远处像
#素影响越大
bilateral = cv2.bilateralFilter(img, 9, 75, 75)  # 强保边效果，
cv2.imshow('bilateral', bilateral)
cv2.waitKey(0)#6.非局部均值去噪，原理是利用图像全局相似性去噪
h：滤波强度（建议3-10）
#templateWindowSize：模板窗口大小（必须奇数）searchWindowSize：搜索窗口大小（必须奇数）
denoised = cv2.fastNlMeansDenoising(img, h=10, templateWindowSize=7)
cv2.imshow('denoised', denoised)
cv2.waitKey(0)#这里是使用numpy把四张照片横着拼接到一起
res=np.hstack((blurred,box,gaussian,median))
cv2.imshow('res',res)
cv2.waitKey(0)

7.形态学

#1. 腐蚀,原理是利用卷积核，例如3×3的，会把边缘的不同像素值的边缘减少，建议还是做二值化后处理，会减少白的区域
#作用是去毛刺或者瘦脸，但去毛刺同时会把线条变细了，ksize的卷积核大小，iterations是腐蚀次数
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5,5))
erosion = cv2.erode(img, kernel, iterations=2)
cv2.imshow('erosion', erosion)
cv2.waitKey(0)#2.膨胀,会把黑线条这些加粗了，和腐蚀相反
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
dilation = cv2.dilate(img, kernel,iterations=2)
cv2.imshow('dilation', dilation)
cv2.waitKey(0)#3.开运算，原理是利用把上面的先后顺序一起弄，开是先腐蚀后膨胀，去除小噪点，保持原物体形状
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)
cv2.imshow('opening', opening)
cv2.waitKey(0)#4.闭运算，原理是利用把上面的先后顺序一起弄，开是先膨胀后腐蚀， 填补小孔洞，连接邻近区域
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
closing = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)
cv2.imshow('closing', closing)
cv2.waitKey(0)#5.梯度，原理是先膨胀再减去腐蚀的，可用于提取物体边缘轮廓
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
gradient = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel)
cv2.imshow('gradient', gradient)
cv2.waitKey(0)#6.顶帽，原理是原始输入减开运算，用于提取比背景亮的细小区域，例如提取毛刺特征
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
tophat = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)
cv2.imshow('tophat', tophat)
cv2.waitKey(0)#7.黑帽，原理是闭运算减去原始输入，提取比背景暗的小孔洞，检测金属表面的划痕
kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (3,3))
blackhat = cv2.morphologyEx(img, cv2.MORPH_BLACKHAT, kernel)
cv2.imshow('blackhat', blackhat)
cv2.waitKey(0)#8. 击中击不中，检测特定形状模式（需自定义核）
kernel = np.array(([ 0, 1, 0],[ 1, 1, 1],[ 0, 1, 0]), dtype="int")
hitmiss = cv2.morphologyEx(img, cv2.MORPH_HITMISS, kernel)
cv2.imshow('hitmiss', hitmiss)
cv2.waitKey(0)

8.算子（主要应用于边缘检测）

#1.sober算子，原理是卷积核右边减左边，下减上，可用于轮廓提取，基于一阶导数
#第二个参数为图像的深度，第三个和第四个是表示横竖方向的，第五个参数是卷积核大小
sobel_x = cv2.Sobel(img, cv2.CV_64F, 1, 0, ksize=3)
sobel_x  =cv2.convertScaleAbs(sobel_x)sobel_y = cv2.Sobel(img, cv2.CV_64F, 0, 1, ksize=3)
sobel_y  =cv2.convertScaleAbs(sobel_y)
#进行求和，权重各自一半，增益为0
combined = cv2.addWeighted(sobel_x,0.5,sobel_y,0.5,0)
cv2.imshow('combined', combined)
cv2.waitKey(0)#2.Scharr算子：Sobel的改进版，卷积核的数值变大了，增强边缘检测精度
Scharr_x = cv2.Scharr(img, cv2.CV_64F, 1, 0)
Scharr_x  =cv2.convertScaleAbs(sobel_x)Scharr_y = cv2.Scharr(img, cv2.CV_64F, 0, 1)
Scharr_y  =cv2.convertScaleAbs(sobel_y)
#进行求和，权重各自一半，增益为0
combined1 = cv2.addWeighted(Scharr_x,0.5,Scharr_y ,0.5,0)
cv2.imshow('Scharr', combined1)
cv2.waitKey(0)#3.Laplacian算子，这个和上述的不一样，没有减，检测各方向边缘，基于二阶导数
Laplacian = cv2.Laplacian(img,cv2.CV_64F)
Laplacian = cv2.convertScaleAbs(Laplacian)
cv2.imshow('Laplacian', Laplacian)
cv2.waitKey(0)#4.Canny算子，多阶段边缘检测（高斯去噪→梯度计算→非极大抑制→双阈值），
#原理去噪声点→计算相邻像素值的差距梯度→把小梯度的给过滤掉→再过滤
v1=cv2.Canny(img,80,150)#参数为最小差距梯度和最大差距梯度，数值越小显示轮廓信息越丰富
v2=cv2.Canny(img,50,100)
res = np.hstack((v1,v2))
cv2.imshow('Canny', res)
cv2.waitKey(0)

9.金字塔

#注意这个和cv2.resize不一样，金字塔算法会改变原图的像素值，是进行高斯卷积核了避免混叠失真，边缘是比较平滑的，而cv2.resize无预处理直接插值计算（无预处理），可能产生锯齿（缩放比例不合理时）

#1.向上采样（缩小），实质是从底向顶，先把原始图像和高斯内核卷积，然后把所有偶数的行和列去除，图像宽高像素个数为原来的一半
up = cv2.pyrUp(img)
print(up.shape)
cv2.imshow('up ', up )
cv2.waitKey(0)#2.向下采样（放大），将图像宽和高像素个数扩大为原来的两倍，新增的像素行列之间插0补充，然后把高斯卷积核×4再与放大后的图像卷积
down = cv2.pyrDown(img)
print(up.shape)
cv2.imshow('down ', down )
cv2.waitKey(0)#3.拉普拉斯金字塔，原图数据-（对原图数据先下再上采样）
down = cv2.pyrDown(img)
up = cv2.pyrUp(down)
la=img-up
cv2.imshow('la ', la )
cv2.waitKey(0)

10.轮廓特征

#轮廓检测
#第二个参数（轮廓检测方式）：
#RETR EXTERNAL:只检索最外面的轮廓:
#RETR LIST:检索所有的轮廓，并将其保存到一条链表当中:
# RETR CCOMP:检索所有的轮廓，并将他们组织为两层:顶层是各部分的外部边界，第二层是空洞的边界
# RETR TREE:检索所有的轮廓，并重构嵌套轮廓的整个层次;常用这个
#第三个参数：method:轮廓逼近方法
#CHAIN APPROX NONE:以Freeman链码的方式输出轮廓，所有其他方法输出多边形(所有边都展示)。
#CHAIN APPROX SIMPLE:压缩水平的、垂直的和斜的部分，也就是，函数只保留他们的终点部分（只展示顶点）。
gray=cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
ret,refresh=cv2.threshold(gray,127,255,cv2.THRESH_BINARY)
contours,hierarchy=cv2.findContours(refresh,cv2.RETR_TREE,cv2.CHAIN_APPROX_NONE)#必须为单通道的二值图像
cv2.imshow('refresh ', refresh )
cv2.waitKey(0)draw_img=img.copy()#使用原图，不然原图会变
#框选出来轮廓，第二个参数为轮廓框，第三个参数是选定画多少个轮廓，-1表示全部，第四个参数是三个通道的颜色值，第五个参数线条厚度
res=cv2.drawContours(draw_img,contours,-1,(0,0,255),2)
cv2.imshow('res ', res )
cv2.waitKey(0)#轮廓特征面积周长计算单位为平方像素（pixel²）如果轮廓是一个 10x10 的正方形，面积为 100 像素²
cnt=contours[1]#这个索引0表示计算第1个，毕竟框出来的轮廓可能不止一个
area=cv2.contourArea(cnt)
length=cv2.arcLength(cnt,True)#第二个参数表示轮廓是闭合的
print('面积为:',area)
print('周长为:',length)#统计轮廓内部所有像素的数量。一个 10x10 正方形的周长约为 40 像素（实际可能略有误差，因为对角线的距离是 √2 像素）。#若需要计算真实周长和面积画的，需固定拍摄画面，并且知道比例单位n毫米/像素，再转换为周长面积，拍摄距离不一样，比例单位不一样#轮廓的近似，可以把不规则的轮廓变成比较规则的轮廓，原理是例如曲线，起点和终点连直线，找出曲线点上里直线距离最大的，
#没超过阈值的就把这个直线替代，超过了的就取曲线上的点离终点和起点的两条线为直线，再进行这样的判断epsilon = 0.01 * cv2.arcLength(cnt, True)#第一个参数通常取周长的10%~50%,第二个还是闭合轮廓
approx = cv2.approxPolyDP(cnt, epsilon, closed=True) # closed=True表示闭合轮廓res1=cv2.drawContours(draw_img, [approx], -1, (0, 0, 255), 2)#和上述一样
cv2.imshow(" Approximated", res1)
cv2.waitKey(0)x, y, w, h = cv2.boundingRect(cnt)
img=cv2.rectangle(img, (x,y), (x+w,y+h), (0,255,0), 2)  # 绘制绿色矩形
cv2.imshow( "img", img)
cv2.waitKey(0)

直方图：横轴表示0-255像素值，纵坐标是表示0-255的个数有多少，其实就是统计一张
图像里某个像素值的个数有多少个
calcHsit函数：原图或者灰度图，第二个参数为BGR通道的其中一个，第三个参数是掩码，可以指定
图像某个区域的直方图，第四个参数是就是指定横坐标的的范围，第五参数是纵坐标的范围
第四第五个参数一般为255

直方图均衡化（对比度增强）：原理：先统计出直方图，然后求概率和累计概率，例如灰度值从0-255，0的个数
在全部的出现的比例概率，例如是0.25，其累计概率就是0.25，1的个数为3，其在总数
的比例概率为0.1，那其累计概率是0.1+0.25，加上前面的总和概率得到自身的。0这个像素得出的
累计概率后成上255，的出来的数四舍五入取整后替代掉0这个像素值。

自适应均衡化：和直方图均衡化原理一样，只是这个是会把图像分割分别做均衡化，而
直方图均衡化是统计整个图像来做。

图像里的傅里叶变换：高频：变化剧烈的灰度分量，例如图像的边界，像素值从0突变到255，
黑色到白色的突变
低频：变化缓慢的灰度分量，例如一片大海，像素值变化缓慢，像素值缓慢过度，颜色表现也是
低通滤波：只保留低频的，会使图像模糊。高通滤波：保留高频，使图像细节增强。

透视变换：可以把歪歪扭扭的矩形给纠正，是根据h和w来纠正

文档扫描识别：1.边缘检测2.获取轮廓3.透视变换4.下载OCR工具包提取文字，pip pytesseract

角点检测：其原理根据x轴方向和y轴方向，若其灰度值都发生较大变化时，可认为是角点

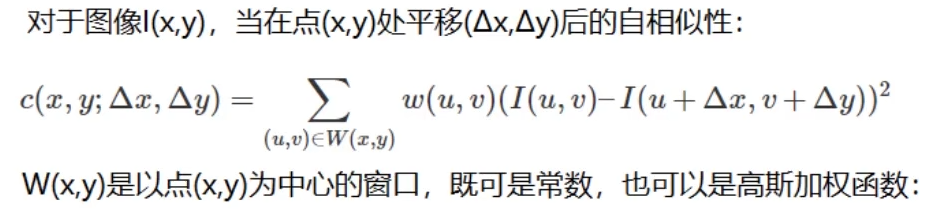

I(u,v)是原像素点，I(u+△x,v+△y）是沿x和y方向平移后的。然后相减，²可以是得出个正数。w(u,v)类似于权重，像在平面的得出的结果几乎为0.最终化简出两个值，远大于，相等，远小于即可平判断是平面边界或者是角点。

#第一个参数为32位浮点图像文件，第二个参数为角点检测中指定区域的大小，也就是窗口大小
#第三个sobel中求导的使用的窗口大小，一般默认为3即可。判定比例系数0.04或者0.06
cv2.cornerHarris()

尺度空间变化：可以使原有清晰图像变的模糊化，增加数据集，这样给神经网络训练时可以有更多数据，不同的实际分类场景即使是模糊也能正确分类，使用的高斯滤波

多分辨率金字塔：和前面的金字塔一样，然后在它的基础上每一层然后再多次尺度空间变化

高斯查分金字塔：基于多分辨金字塔下，每个尺度变换的图像进行相减，可得出特征差异点来。
