基于51单片机的DHT22温湿度检测调节系统

news 2025/11/17 8:48:57

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）采用DHT22温湿度传感器检测温湿度，LCD1602第一行显示当前温度，第二行显示当前湿度；
（2）四个按键为设置、加、减、确认，用于设置温湿度报警值；
（3）当温湿度值超过报警值时，蜂鸣器响，报警灯亮，继电器动作，相应指示灯亮。

仿真演示视频：

基于51单片机的DHT22温湿度检测调节系统

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

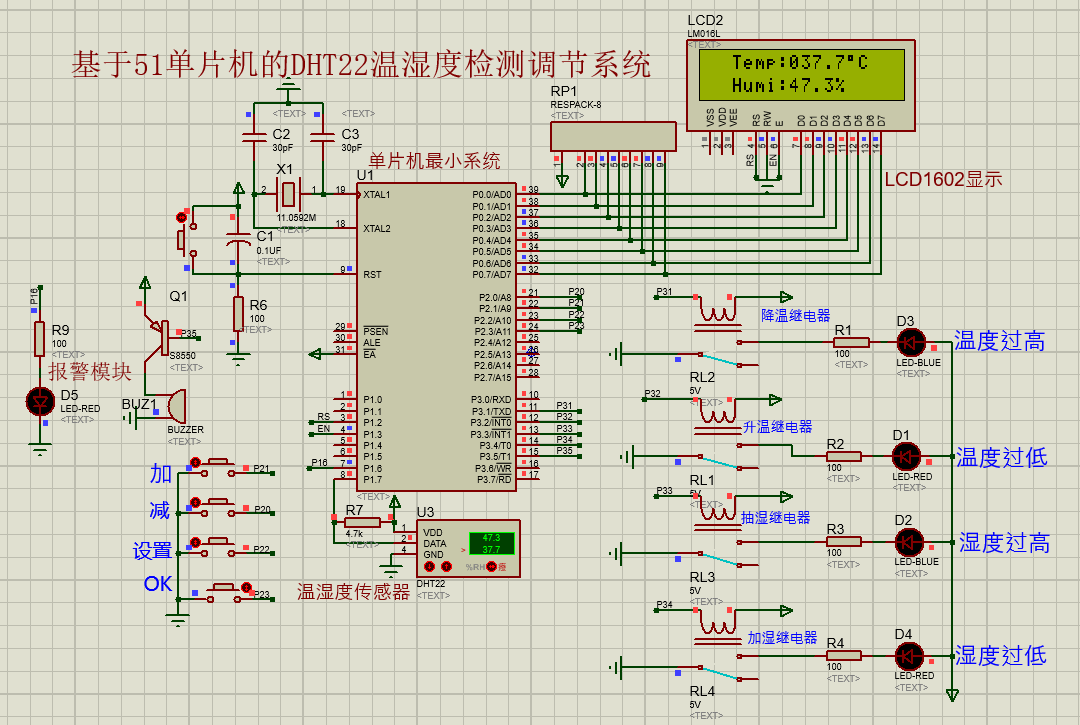

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

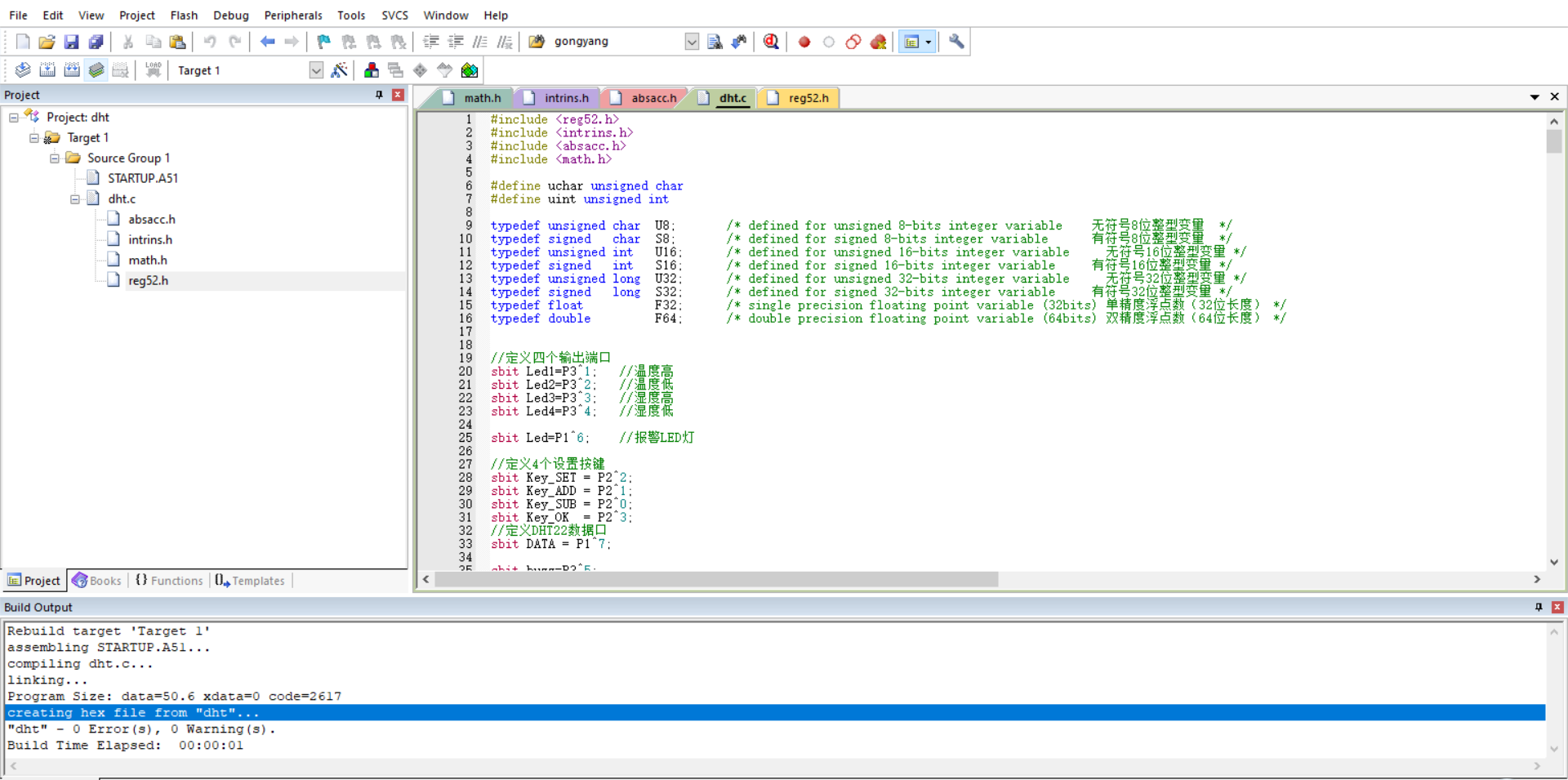

本设计利用KEIL5软件实现程序设计。

主函数如下：

///////////////////////////////////////////////////
/********************************************************************
* 名称 : Main()
* 功能 : 主函数
***********************************************************************/
void main()
{uint i, j;EA = 0;Timer0_Init();   EA = 1;L1602_init();L1602_string(1,1," Welcome to T&H ");L1602_string(2,1," Control System!");for (i=0;i<500;i++)for (j=0;j<500;j++){;}   L1602_string(1,1,"                ");L1602_string(2,1,"                ");L1602_string(1,1,"  Temp:   .  C  ");L1602_string(2,1,"  Humi:  . %    ");bit_flag=0;Led=0;while(1){if (FlagStartRH == 1)	 //温湿度转换标志检查{TR0 = 0;RH();FlagStartRH = 0;TR0 = 1;bit_flag=U8T_data_H&0x80;if(bit_flag){temperature = ((U8T_data_H& 0x7F)<<8)+U8T_data_L;	 //读出温湿度，只取整数部分}else{temperature = (U8T_data_H<<8)+U8T_data_L;	 //读出温湿度，只取整数部分}humidity = (U8RH_data_H<<8)+U8RH_data_L;if ((temperature>TH*10)&&(bit_flag==0)){Led1 = 0;}else{Led1 = 1;}if((temperature<TL*10)||(bit_flag==1)){Led2 = 0;}	else{Led2 = 1;}if ((humidity) > HH*10){Led3 = 0;Led4 = 1;}else if((humidity) <HL*10){Led4 = 0;Led3 = 1;}		else{Led3=1;Led4=1;}	if(((temperature) > TH*10)||((temperature)<TL*10)||((humidity) > HH*10)||((humidity) <HL*10)||(bit_flag==1)){buzz=0;Led=~Led;}else{buzz=1;Led=0;}}display();KEY();}
}

程序运行结果如图：
