电压基准芯片详解：从原理到选型，附 TLV431 应用解析
一、什么是电压基准芯片？
在电子电路中，电压基准芯片（Voltage Reference IC） 是一种能提供稳定、精确且不受外界环境（如温度、电源波动、负载变化）影响的基准电压的器件。它相当于电路中的 “标尺”，为 ADC（模数转换器）、DAC（数模转换器）、传感器、电源管理芯片等提供参考电压，确保这些器件的测量或输出精度。
简单来说，若将电路比作 “尺子”，电压基准就是尺子上的 “刻度原点”—— 刻度原点越稳定，尺子的测量精度就越高。例如，一个 12 位 ADC 的测量误差中，约 80% 来自基准电压的稳定性，因此电压基准芯片是高精度电路的核心器件。
二、电压基准芯片的核心选型参数
选型时需重点关注以下参数，它们直接决定基准芯片能否适配具体场景：
1. 输出电压（Vref）
- 定义：芯片输出的基准电压标称值，需与后端电路需求匹配（如 ADC 的参考电压要求为 2.5V、4.096V 等）。
- 常见值：1.25V、2.048V、2.5V、4.096V、5V 等，部分可调型号可通过外接电阻设置输出电压（如 TLV431）。
2. 初始精度（Initial Accuracy）
- 定义：室温下（通常 25℃），实际输出电压与标称值的偏差，以百分比（%）或毫伏（mV）表示。
- 场景：高精度场景（如医疗设备）需选择 0.1% 以下的型号，普通场景可放宽至 0.5%~1%。
3. 温度漂移（Temperature Drift，Tempco）
- 定义：环境温度变化时，输出电压的变化率，单位为 ppm/℃（每摄氏度百万分比偏差）。
- 分类：
- 低温漂：<10ppm/℃（如精密仪器）；
- 中温漂：10~100ppm/℃（如工业控制）；
- 高温漂：>100ppm/℃（如消费电子）。
4. 噪声（Noise）
- 定义：输出电压中的随机波动，单位为 μVₚ₋ₚ（峰峰值）或 μV/√Hz（频谱密度）。
- 影响：噪声会直接降低 ADC 的有效位数，高速 ADC 需选择低噪声基准（如 < 10μVₚ₋ₚ@10Hz~10kHz）。
5. 电源抑制比（PSRR）
- 定义：输入电源电压变化对输出基准电压的抑制能力，单位为 dB。
- 意义：PSRR 越高（如 > 80dB@1kHz），电源波动对基准的影响越小，适合电源不稳定的场景。
6. 负载调整率（Load Regulation）
- 定义：负载电流变化时，输出电压的偏差，单位为 mV/mA 或 %/mA。
- 要求：后端电路电流波动大时（如传感器突发采样），需选择 < 0.1mV/mA 的型号。
7. 工作电流与功耗
- 定义：芯片自身的工作电流，低功耗型号可低至 μA 级（如电池供电设备），高精度型号可能达 mA 级。
8. 封装与温度范围
- 封装：SOT-23、TO-92、MSOP 等，需结合 PCB 尺寸选择；
- 温度范围：商业级（0~70℃）、工业级（-40~85℃）、汽车级（-40~125℃），需匹配应用环境。

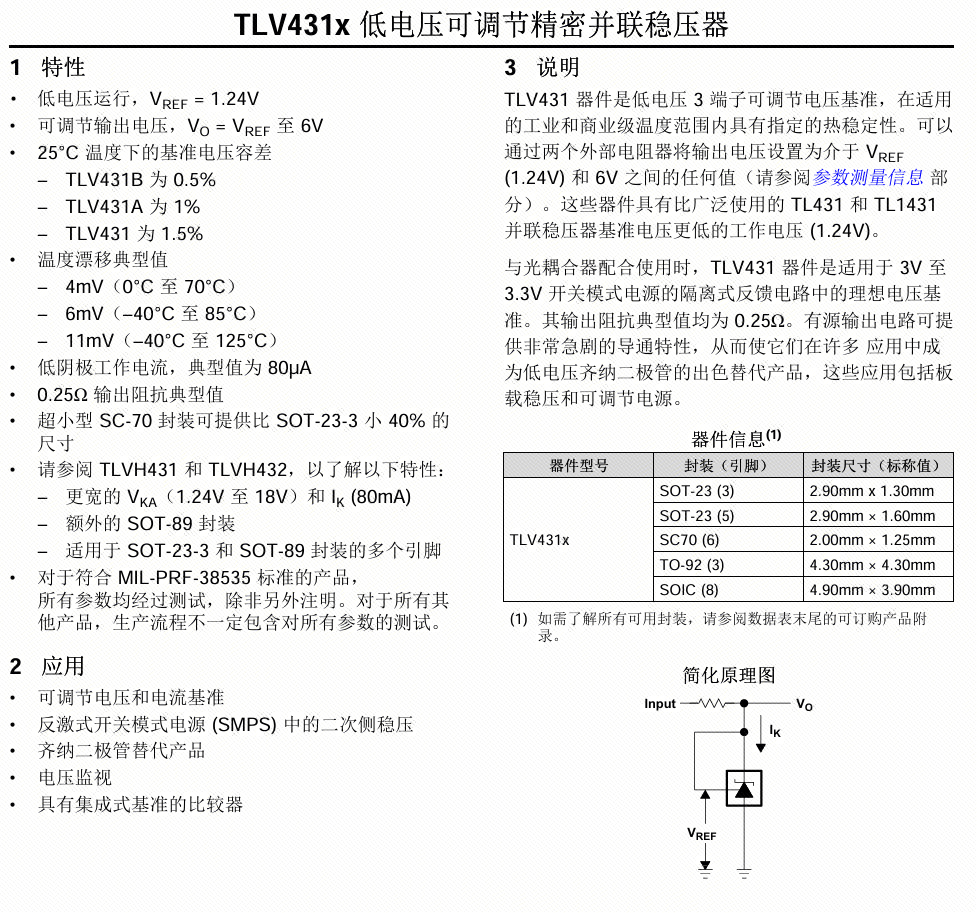

三、经典可调基准芯片：TLV431 深度解析
TLV431 是 TI（德州仪器）推出的一款低成本、高精度可调电压基准芯片，广泛应用于电源稳压、电压监测等场景，其核心特性如下：
1. 核心参数
- 输出电压范围：1.24V~16V（通过外接电阻可调）；
- 初始精度：±0.5%（典型值，25℃）；
- 温度漂移：50ppm/℃（最大值，-40~125℃）；
- 工作电流：典型 1mA，最小 0.1mA；
- 封装：SOT-23、TO-92、SOIC-8 等；
- 温度范围：-40~125℃（工业级）。
2. 工作原理
TLV431 内部包含一个 2.5V（典型值）的参考电压源、误差放大器和集电极开路输出的晶体管。通过外接电阻分压器（R1、R2）设定输出电压，公式如下：
VOUT=2.5V×(1+R2R1)
当输出电压变化时，误差放大器会调整晶体管的导通状态，使输出电压稳定在设定值。
3. 典型应用电路
- 可调基准源：通过 R1 和 R2 设置输出电压（如 3.3V、5V），电路如图 1 所示；
- 电源稳压：与运放配合组成线性稳压器，为小电流负载提供稳定电压；
- 过压保护：当输入电压超过设定阈值时，触发保护电路动作。
4. 使用注意事项
- 外接电阻精度需与 TLV431 匹配（如选择 1% 精度电阻，避免影响整体精度）；
- 输出电流不宜超过 100mA，否则需加散热或限流电路；
- 布线时避免噪声源（如开关电源）靠近 TLV431，必要时加滤波电容（100nF 陶瓷电容并联 1μF 电解电容）。
四、总结
电压基准芯片是高精度电路的 “心脏”，选型时需根据精度需求、环境温度、电源稳定性、负载特性等维度综合评估。TLV431 作为一款高性价比的可调基准，凭借宽电压范围、低功耗和灵活的应用性，在消费电子、工业控制等场景中占据重要地位。
若需更高精度（如 < 10ppm/℃），可考虑 TI 的 REF 系列（如 REF5025）或 ADI 的 ADR 系列；若侧重低功耗，可选择 MAXIM 的 MAX6126（<1μA 工作电流）。实际设计中，需结合成本与性能平衡选型。
