HCIP笔记5--OSPF域间路由、虚链路、认证

1. 三类LSA

可以通过下面的命令来查看三类LSA

display ospf lsdb summary

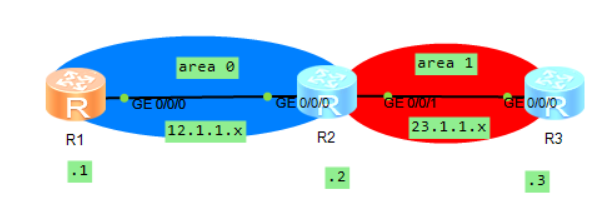

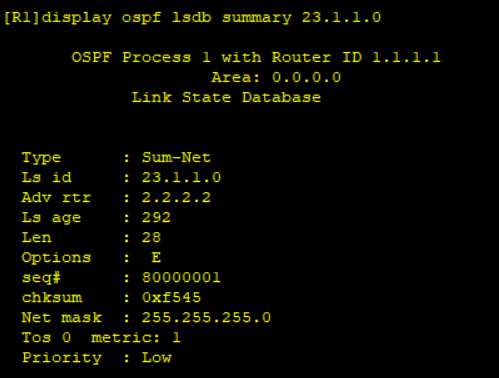

如图所示的网络拓扑中，R1中就有一条去往R3的三类LSA

Type: Sum-Net域间路由，三类LSA
LS id: 23.1.1.0 使用路由的网络地址标识
Adv rtr: 2.2.2.2 产生路由的ABR的router-id
Net Mask: 255.255.255.0 子网掩码

注意：

只有三类LSA所描述的目的网络在ABR路由器上加表才会被泛洪。

三类LSA—传递的是路由信息，因此只有加表了的路由才会传递给其他邻居。

2. OSPF防环

为了防环，OSPF设计了骨干区域和非骨干区域这一概念。

• ospf划分了骨干区划和非骨干区域；所有非骨干区域都要直接和骨干区域相连。非骨干区域之间进行通信都要经过骨干区域。骨干区域为区域0。

• OSPF要求ABR路由器至少要有一个接口属于骨干区域

• 每个区域都会维护一个独立的LSDB,一类和二类LSA只会在本区域内进行泛洪

• ospf从骨干区域传过来的三类LSA不能再传回骨干区域

2.1 ABR的功能

1. 将直连区域的最优路由转化为三类LSA，泛洪到其他直连区域
2. 将骨干区域的三类LSA继续以三类LSA形式传递到其他直连非骨干区域
3. 不能把非骨干区域的三类LSA传递到骨干区域，因为非骨干区域的三类LSA一定是骨干区域传来的

2.2 OSPF防环原则

1. 为了避免区域间路由环路，OSPF规定不同区域的路由交互只能通过ABR实现
2. ABR不会把非骨干区域的三类LSA传到骨干区域
   不算–不加表–不会有三类LSA

不过有例外：

ABR在骨干区域内存在邻居时，

不会计算非骨干区域传过来的三类LSA；

当ABR在骨干区域内不存在邻居时，

会计算非骨干区域的三类LSA.

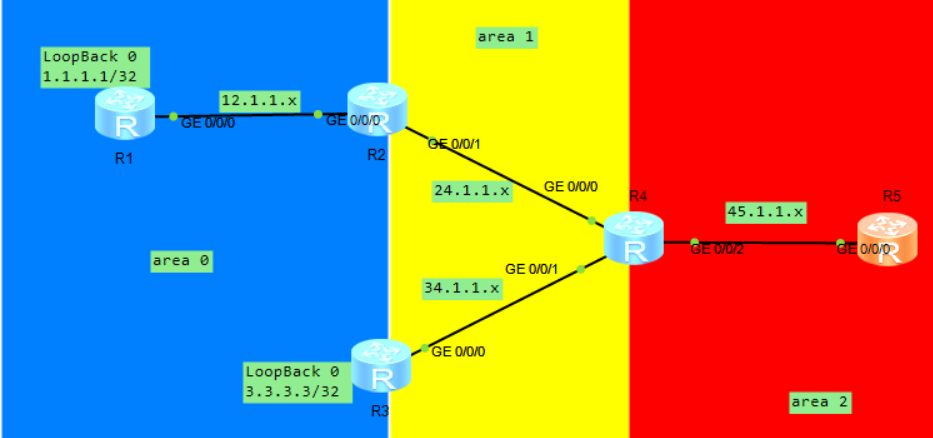

下面来举个例子帮助理解：

问题一：

区域0的1.1.1.1/32的环回口路由是否会出现在路由器R3的路由表中呢？

会，R2会将1.1.1.1/32的三类LSA传到R4。

由于R2 R3 R4同属于区域1,所以这条LSA会同步到R3。

由于R3同时属于区域0 1， 因此R3是一个ABR,

又因为R3在区域0内无邻居，

因此它就会计算非骨干区域传来的三类LSA并加入自己的路由表中。

问题二：区域0的R3的3.3.3.3/32环回口路由，是否能出现在R1和R2的路由表中呢？

不会；与上一个问题的分析类似，唯一的不同是，当3.3.3.3/32的三类LSA传到R2时，由于R2在区域0有邻居，因此不会加表计算，也不会再泛洪。

问题三：R5中是否会有1.1.1.1/32和3.3.3.3/32的路由？

没有，R4不是ABR，不会传递三类LSA。

3. 无论COST值多少，一类LSA优于三类LSA

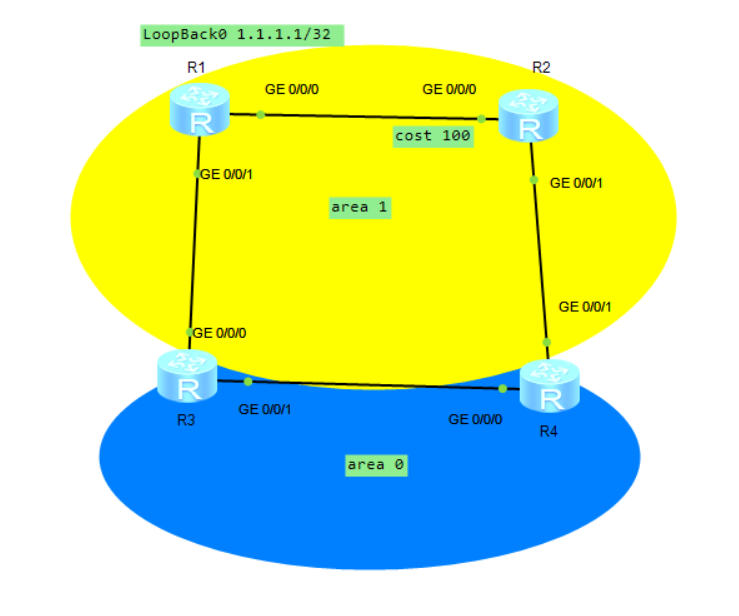

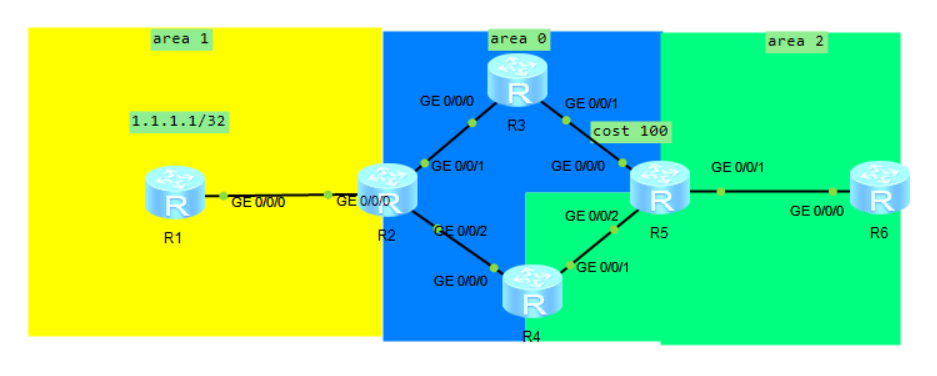

看下面的这个图：

1.1.1.1/32这条路由，在路由器R4中会走上面还是下面呢？

根据我们上面提到的原则，有直连走直连，也就是R1 R2这条路。

我们还修改了R2 g0/0/0 cost 值为100，但还是没有影响最终的结果 。

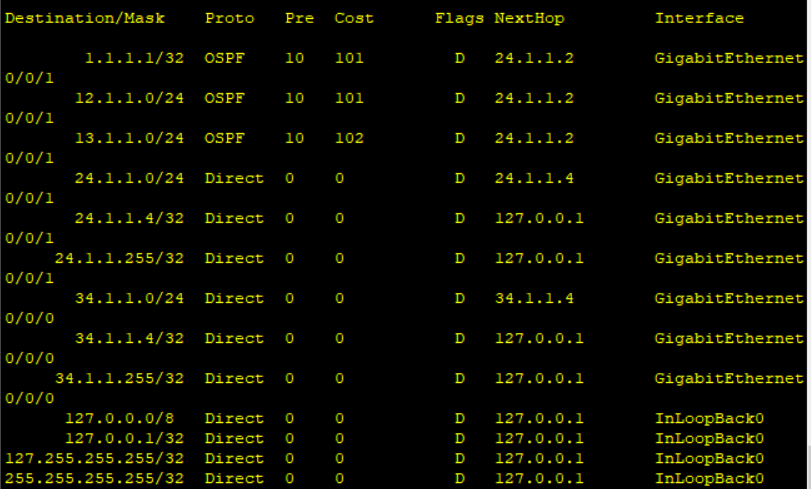

看下R4路由表，可以知道下一跳为R2，开销为101。

3. 虚链路

3.1 概念

1. 虚链路属于区域0的逻辑连接
2. 虚链路只能跨域一个非骨干区域
3. 虚链路不能穿越特殊区域
4. 虚链路邻居必须在SPF树能找到对方，需要在一个区域

3.2 虚链路配置

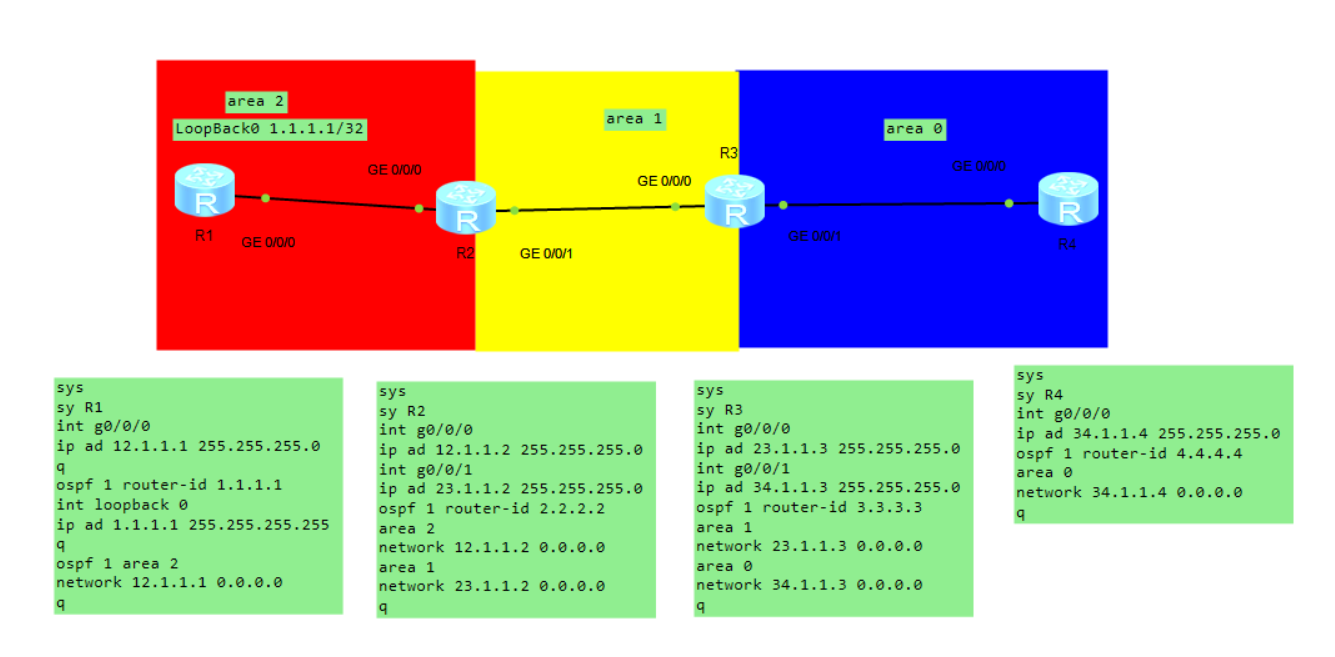

比如说上面的链路，我们需要打通区域2和区域1之间的网络，就可以在R2 R3上做一个虚链路。

虚链路的配置比较简单，只需要在相应的区域指定peer就行了。

area 1
vlink-peer 3.3.3.3

要查看虚链路的建立情况

display ospf vlink

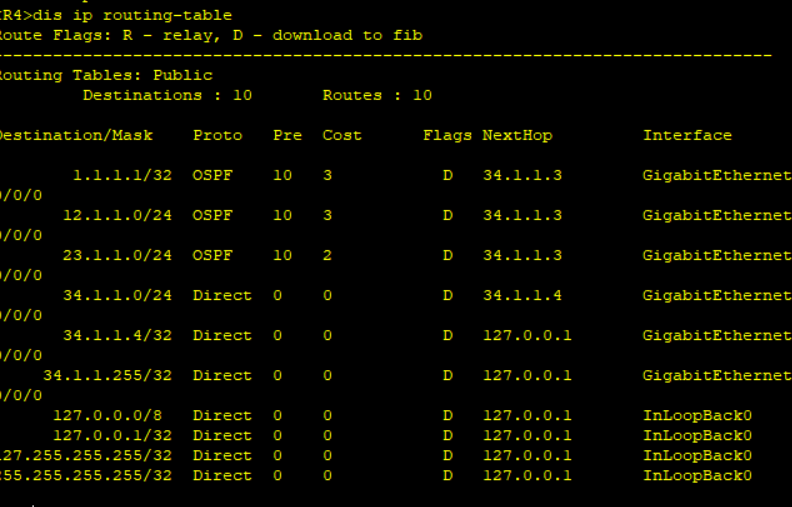

在虚链路建立之后，1.1.1.1/32的路由就能被引入到路由器R4了。

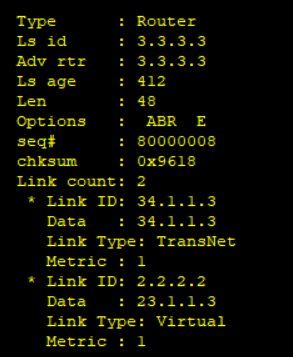

vlink 是一类LSA中的最后一种

Link ID: 2.2.2.2 邻居的router-id
data: 23.1.1.3 用哪个口连接的邻居
LinkType: virtual 虚链接

3.3 虚链接作用

1. 解决非骨干区域和骨干区域传递路由的问题，上面的那个就是例子
2. 防止骨干区域被分割

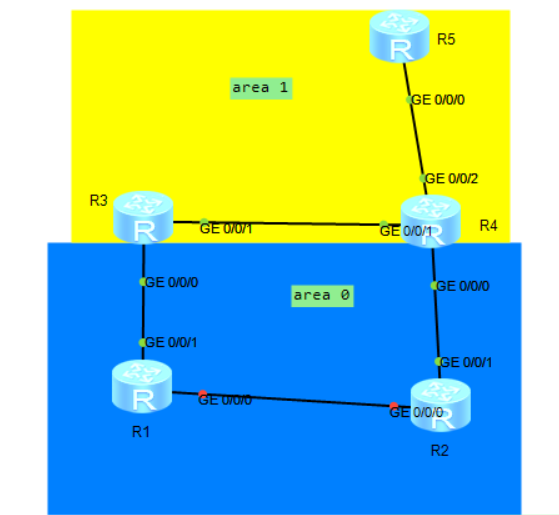

下面是一个例子：

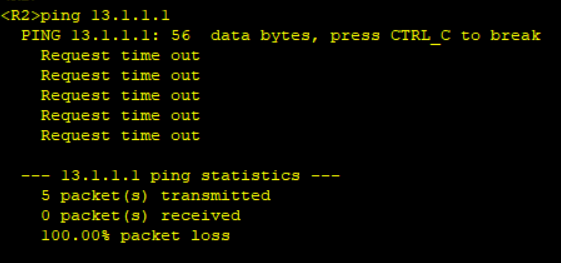

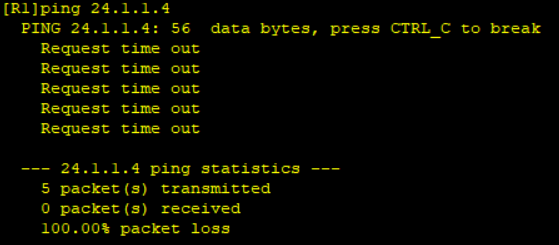

假设此时R1的g0/0/0口突然断了，我们发现R1 R2之间无法正常通信了。

R1无法访问24.1.1.0/24这个网段了，

同样的R2无法访问13.1.1.0/24这个网段了。

这时区域0实际上相当于被分割成了左右两个区域了。

为了防止这种情况的发生，我们可以在R3 R4这间建个虚链路。

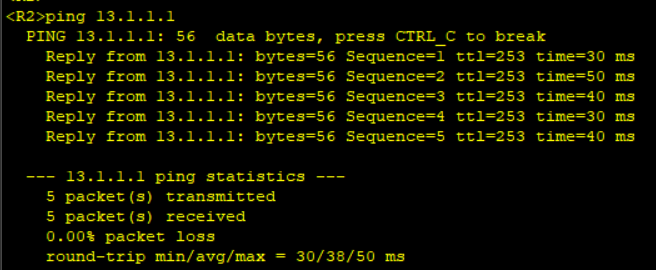

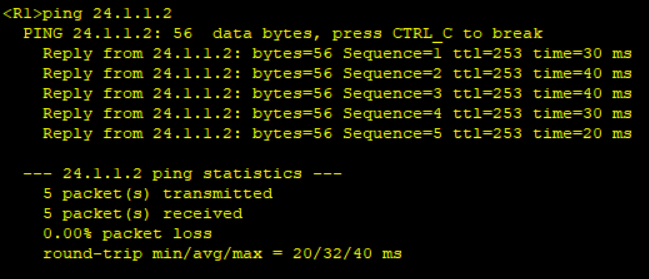

重新建立起虚链路后可以发现又通了，这样区域0就变成一块啦！

3. 链路优化

比如说上面的图中R5获取R1环回口1.1.1.1/32实际上计算的时候有两条，

（1） R3->R2->R1
（2） R4->R2->R1

但由于上面我们提到过的无论cost值多少，一类LSA都优于三类LSA。

但有可能出现这种情况，R4 R5:1000M带宽，但R3 R5:100M，这样就浪费了链路带宽，我们就可以通过在R4 R5之间建立虚链路来优化链路，使得R5到R1走R4这条路。

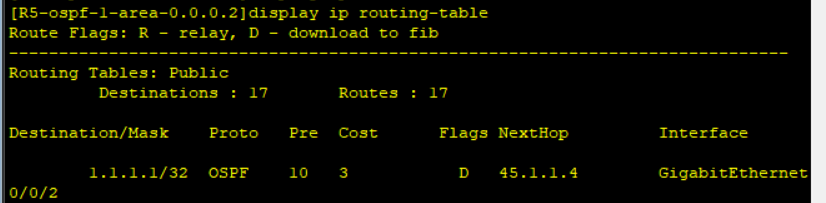

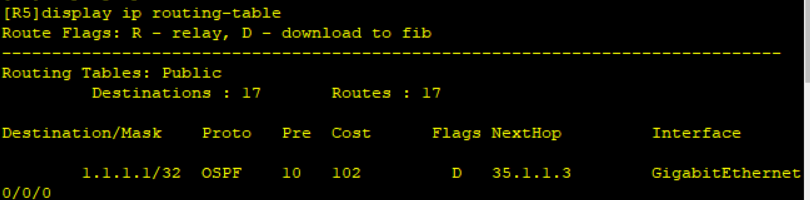

虚链路建立后，再来看开销

对比之前

3.4 虚链路的缺点

本身虚链路的作用是破除环路，但是用不好的话会造成环路。

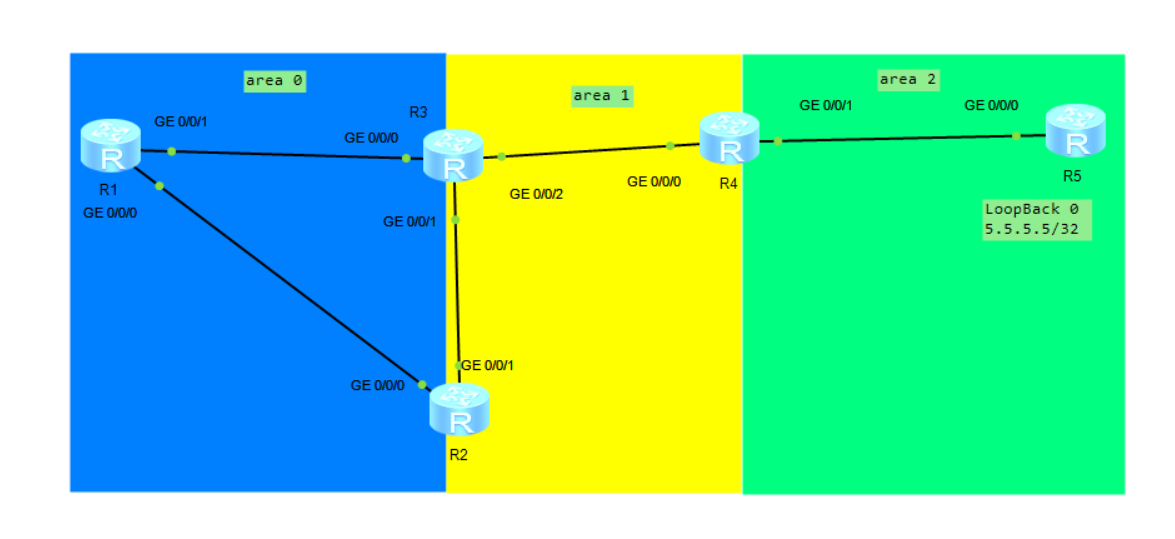

如上图所示，如果我们错误的在R2 R4之间建立了虚链接。

R2将三类LSA发给R1 ，R1再将这个三类LSA发给R3；

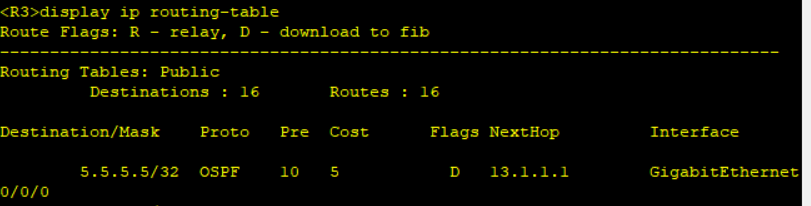

因此在R3的路由表中5.5.5.5/32下一跳为R1，

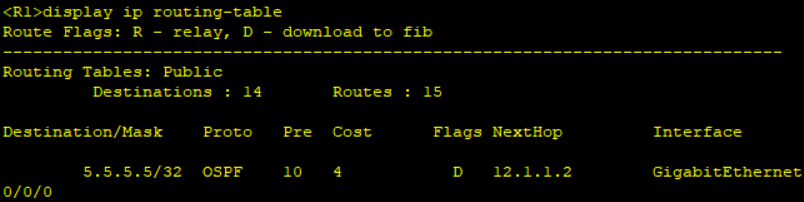

在R1的路由表中5.5.5.5/32的下一跳为R2。

而R2 R4虽然建立了虚链路，但实际上还是需要借助物理链路的，

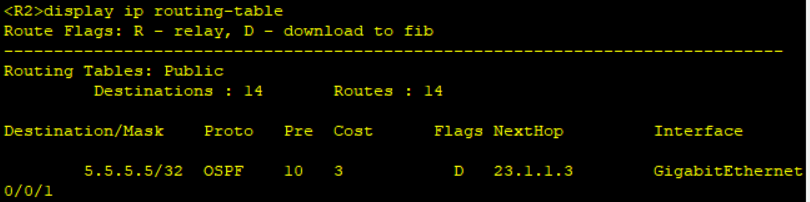

也就是这个路由信息是从R3发过来的，因此在R2的路由表中5.5.5.5/32的

下一跳为R3。这样就形成了一个环路了！

因此我们不能在R2 R4之间建虚链接，正确的做法是在R3 R4之间建立虚链接。

4. OSPF认证

认证分为两种，一种接口认证，一种区域认证。

配置一样

ospf authentication-mode md5 1 cipher huawei

4.1 注意

1. 一边区域认证，一边接口认证不影响结果，只要认证类型+密码+key id一致就不会影响邻居的建立。
2. 同时配置区域接口认证的情况下，接口认证优于区域认证
3. 对应的虚链接也要认证哦！
