Linux字符设备驱动模型

news 2025/11/17 6:24:21

一、Linux字符设备简介

学习 Linux 驱动开发时，经常会接触到各种各样的设备，比如 LED 灯、按键、EEPROM、LCD 屏等等。
那这些设备和我们的上层应用程序是怎么打交道的呢？答案就是——通过驱动程序中的字符设备接口。

💡 为什么叫“字符设备”？

“字符设备（Character Device）”其实指的是一种以字节流（character stream）方式进行数据传输的设备。
比如我们平时操作的串口（UART）、EEPROM、键盘、鼠标等，数据是一字节一字节传输的。
和它相对的是“块设备”（如硬盘），那种是以“块”为单位传输的。

所以呢，像 AT24C02 这种 EEPROM，它存储和读写都是按字节来的，因此驱动设计时会采用字符设备驱动模型。

在 Linux 系统中，发展到现在为止，大体有三种不同的字符设备驱动框架或模型：

🧩 Linux中字符设备的三种驱动模型

在 Linux 系统中，字符设备驱动的实现方式主要有三种：

① 杂项设备驱动模型（Misc Device）——重点、最常用
这个模型使用起来最简单，注册也最方便，常用于一些简单的外设，比如：LED、蜂鸣器、按键等等。
很多开发板上最基础的驱动，都是通过杂项设备模型实现的。

② 早期经典字符设备驱动模型
这是比较老的写法，比如 Linux 2.4 时代经常用。
它的接口是 register_chrdev() 这种函数，现在已经比较少用了，因为功能比较有限，不能灵活分配设备号，也不太方便管理多个设备。

③ Linux 2.6 标准字符设备驱动模型
这是我们现在主流使用的模型，功能最完善，也最灵活。
它是通过 cdev_init()、cdev_add() 等函数完成注册和管理的，支持动态分配设备号，还能配合 udev 自动创建设备节点。
所以，如果我们后面要写比较完整的驱动，比如 I2C、SPI、LCD 等设备驱动，基本都会基于这个模型来实现。

🔗 三种模型的共同点

不管是哪一种模型，它们的核心结构其实都一样：

① 都需要定义一个 struct file_operations 类型的结构体。
里面定义了设备的各种操作接口，比如：

struct file_operations {.open = xxx_open,       // 打开设备.read = xxx_read,       // 读设备.write = xxx_write,     // 写设备.release = xxx_release, // 关闭设备
};

这个结构体的作用就像“设备说明书”，告诉内核，当应用程序对设备执行 open()、read()、write() 这些系统调用时，应该调用驱动中的哪个函数。

② 另外，所有的字符设备驱动都必须在使用前注册（register），在不使用时注销（unregister）。
也就是说，我们的驱动程序要先告诉内核：
“我是谁（主设备号、次设备号）”，“我能做什么（操作函数）”。
只有注册成功，用户空间才能通过设备文件去访问我们这个设备。

⚙️ 三种模型的不同点

不同点主要有两方面：

① 使用的主设备号和次设备号不同

  • 杂项设备通常共用主设备号 10，次设备号由系统自动分配；

  • 标准字符设备和早期模型则需要自己申请主次设备号。

② 注册与注销的方法不同

  • 杂项设备用 misc_register() 和 misc_deregister()；

  • 早期模型用 register_chrdev() 和 unregister_chrdev()；

  • 标准模型则用一系列 cdev 相关函数：cdev_init()、cdev_add()、cdev_del() 等。

📚 补充说明

注意一点，注册字符设备驱动的本质工作，其实就是：
👉 向内核注册一个主设备号 + 次设备号 + 文件操作方法。
至于其他的一些信息，比如模块描述、作者、版本号之类的，更多是附属属性，属于辅助说明。

二、Linux文件操作函数

① open —— 打开设备或创建文件

📘 头文件：

#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>

📗 函数原型：

int open(const char *pathname, int flags, mode_t mode);

📙 功能：
以指定的方式打开或创建一个文件（包括设备文件）。

📒 参数说明：

  • pathname：文件路径，比如 /dev/led

  • flags：打开方式，比如 O_RDWR、O_RDONLY、O_WRONLY、O_CREAT 等

  • mode：权限位（当创建文件时才有用，比如 0666）

📘 返回值：
成功返回一个文件描述符（fd），失败返回 -1。

📖 说明：
打开 /dev/xxx 时，内核其实会调用驱动中的 open() 函数。
比如：

int fd = open("/dev/led", O_RDWR);

就会进入我们驱动里定义的 .open = led_open 函数。

② pread —— 从指定位置读取数据

📘 头文件：

#include <unistd.h>

📗 函数原型：

ssize_t pread(int fd, void *buf, size_t count, off_t offset);

📙 功能：
从文件中指定偏移量位置读取 count 个字节到缓冲区 buf。

📒 参数说明：

  • fd：文件描述符

  • buf：用户缓存区地址

  • count：期望读取的字节数

  • offset：相对文件头的偏移位置

📘 返回值：
成功返回实际读取到的字节数，失败返回 -1。

📖 讲解示例：
比如我们要从 EEPROM 某个地址读 16 字节：

pread(fd, buffer, 16, 0x20); // 从偏移0x20开始读16字节

③ pwrite —— 向指定位置写数据

📘 头文件：

#include <unistd.h>

📗 函数原型：

ssize_t pwrite(int fd, const void *buf, size_t count, off_t offset);

📙 功能：
从 buf 中取出 count 个字节，写入文件中指定的偏移位置。

📒 参数说明：

  • fd：文件描述符

  • buf：用户空间要写入的数据缓冲区

  • count：要写入的字节数

  • offset：写入位置偏移量

📘 返回值：
成功返回写入的字节数，失败返回 -1。

📖 讲解示例：
例如向 EEPROM 地址 0x40 写 8 字节数据：

pwrite(fd, buffer, 8, 0x40);

④ ioctl —— 控制设备行为的万能接口

📘 头文件：

#include <sys/ioctl.h>

📗 函数原型：

int ioctl(int fd, unsigned long request, ...);

📙 功能：
通过命令码控制设备执行特定的操作。
可以理解为 Linux 提供的一个“万能控制口”，让我们可以自定义命令让驱动执行各种任务。

📒 参数说明：

  • fd：设备对应的文件描述符

  • request：命令码（系统预定义或用户自定义）

  • ...：可选参数，根据命令不同传不同内容

📘 返回值：
成功返回 0 或正数，失败返回 -1。

📖 讲解示例：

#define LED_ON   0x01
#define LED_OFF  0x02
ioctl(fd, LED_ON);  // 打开LED

在驱动中会进入 .unlocked_ioctl = led_ioctl 函数，根据命令执行不同的操作。

⑤ poll —— 监控设备状态是否就绪

📘 头文件：

#include <poll.h>

📗 函数原型：

int poll(struct pollfd *fds, nfds_t nfds, int timeout);

📙 功能：
用来监控一个或多个文件描述符是否可读、可写或有异常。
在驱动开发中，常用于中断事件检测或按键输入等待。

📒 参数说明：

struct pollfd {int fd;        // 要监测的文件描述符short events;  // 期望的事件，例如 POLLIN(可读)、POLLOUT(可写)short revents; // 实际返回的事件
};

📘 返回值：

  • 0：有就绪的文件描述符数量

  • 0：超时

  • -1：出错

📖 讲解示例：

struct pollfd fds;
fds.fd = fd;
fds.events = POLLIN;
int ret = poll(&fds, 1, 3000); // 等待3秒

如果设备可读，则返回1；否则超时。
三、杂项字符设备驱动模型
特征：
杂项字符设备（misc device）主要用于一些简单、轻量级的字符设备，比如传感器（DHT11）、LED 灯、蜂鸣器等。
特点如下：
1️⃣ 服务单一设备

杂项设备一般只对应一个具体的硬件设备（例如一个传感器或控制模块），结构简单，适合小型设备驱动。
2️⃣ 主设备号固定为 10

在 Linux 中，字符设备由“主设备号 + 次设备号”唯一标识。

主设备号用于标识驱动程序类型，而次设备号标识该驱动下的具体设备。

杂项设备驱动的主设备号是固定的 10。
3️⃣ 次设备号范围：0~255

每注册一个杂项设备，会自动分配一个唯一的次设备号，用于区分不同的杂项设备实例。
4️⃣ 内核自动创建设备节点文件

驱动加载成功后，内核会自动在 /dev/ 目录下创建一个与 .name 同名的设备节点文件，例如 /dev/misc。

这意味着开发者不再需要手动执行 mknod 命令，非常方便。
缺点：
虽然简单易用，但杂项设备模型也有一定局限性：
① 主设备号固定为 10，不可更改，灵活性较差。

② 可用的次设备号仅 256 个（0~255），资源有限。

③ 驱动加载时只能创建一个设备节点文件，无法同时服务多个设备实例。

④ 节点由内核自动创建，应用层不便于统一管理 /dev 目录下的设备文件。
因此，杂项设备模型更适合“单一功能的小模块驱动”，不适合复杂设备系统。
核心数据结构：
在内核源码中，杂项设备的核心结构体为 struct miscdevice：
#include <linux/miscdevice.h>struct miscdevice {int minor;                        // 次设备号（0~255），也可以设置为 MISC_DYNAMIC_MINOR 由系统自动分配const char *name;                 // 设备名，内核会自动在 /dev/ 下创建同名设备节点文件const struct file_operations *fops; // 指向文件操作方法结构体的指针struct list_head list;struct device *parent;struct device *this_device;const struct attribute_group **groups;const char *nodename;umode_t mode;
};

其中最关键的三个字段是：
  • minor：次设备号
  • name：设备节点文件名
  • fops：文件操作方法结构体（struct file_operations）
其余的字段要么是：
  • 由内核自动维护的（如 list、this_device）
  • 或是高级功能扩展（如 groups、parent）
所以，普通驱动开发者 几乎不用管其他字段。
关键 API函数：
misc_register()
用于注册杂项设备（misc device）
① 头文件
#include <linux/miscdevice.h>


② 函数原型
int misc_register(struct miscdevice *misc);


③ 参数说明
参数
类型
说明
misc
struct miscdevice *
指向杂项设备结构体的指针，必须事先填好 minor、name 和 fops


struct miscdevice —— 杂项字符设备核心结构体
Ⅰ头文件
#include <linux/miscdevice.h>

Ⅱ结构体原型
struct miscdevice {int minor;const char *name;const struct file_operations *fops;struct list_head list;struct device *parent;struct device *this_device;const char *nodename;umode_t mode;
};

Ⅲ成员字段详细说明
1）minor —— 次设备号
int minor;
含义：
  • 指定杂项设备使用的 次设备号。
  • 主设备号固定为 10（MISC_MAJOR = 10）
  • 次设备号可以为：
    • MISC_DYNAMIC_MINOR（=255）：表示动态自动分配
    • 固定的次设备号，例如：1、2、5 等
推荐使用：
.minor = MISC_DYNAMIC_MINOR


2）name —— 设备名
const char *name;
功能：
  • 决定设备节点名称 /dev/<name>
  • 必须唯一，否则注册失败
例如：
.name = "my_misc",
对应 /dev/my_misc。


3）fops —— 文件操作结构体
const struct file_operations *fops;
说明：
  • 指向驱动的 file_operations 操作集合
  • 决定驱动的功能：
系统调用
对应驱动回调
open()
fops->open
read()
fops->read
write()
fops->write
ioctl()
fops->unlocked_ioctl
release()
fops->release
示例：
.fops = &misc_fops,


4）list —— 内核用于管理 misc 的链表节点
struct list_head list;
说明：
  • 驱动无需管理
  • 内核用于维护 /dev 下所有 misc 设备的链表


5）parent —— 父设备
struct device *parent;
说明：
  • 一般填 NULL
  • 如果挂接在一个更具体的设备下，可设置此字段


6）this_device —— 注册后生成的 device 对象指针
struct device *this_device;
说明：
  • 注册后由内核填写
  • 表示 /sys/class/misc/<name> 对应的设备对象
驱动不需要手动设置。


7）nodename —— 节点名称（可选）
const char *nodename;
功能：
  • 强制指定 /dev 下的节点名
  • 不建议使用，一般用 .name


8）mode —— 设备权限（可选）
umode_t mode;
例如：
.mode = 0666,
表示 /dev/<name> 可读可写。




struct file_operations —— 字符设备/杂项设备的操作方法集合
Ⅰ头文件
#include <linux/fs.h>

Ⅱ结构体原型
struct file_operations {struct module *owner;int (*open)(struct inode *, struct file *);ssize_t (*read)(struct file *, char __user *, size_t, loff_t *);ssize_t (*write)(struct file *, const char __user *, size_t, loff_t *);loff_t (*llseek)(struct file *, loff_t, int);long (*unlocked_ioctl)(struct file *, unsigned int, unsigned long);int (*release)(struct inode *, struct file *);
};

Ⅲ结构体成员
字段类型功能说明
ownerstruct module *通常填 THIS_MODULE，用于模块引用计数，防止模块被卸载。
openint (*)(struct inode *, struct file *)open("/dev/xxx") 时调用，设备打开。
readssize_t (*)(struct file *, char __user *, size_t, loff_t *)read() 调用，驱动向用户空间提供数据。
writessize_t (*)(struct file *, const char __user *, size_t, loff_t *)write() 调用，用户写数据到驱动。
llseekloff_t (*)(struct file *, loff_t, int)lseek() 调用，移动文件指针。
unlocked_ioctllong (*)(struct file *, unsigned int, unsigned long)ioctl() 调用，执行用户命令。
releaseint (*)(struct inode *, struct file *)close() 调用时执行，释放资源。




④ 返回值
返回值
含义
0
注册成功
<0（负值）
注册失败，通常为标准 Linux 错误码，如 -EBUSY、-ENOMEM 等


⑤ 函数功能总结
misc_register() 是杂项设备的核心注册函数，其主要功能包括：
  1. 为设备分配次设备号（根据 misc->minor，可以动态分配）
  2. 将设备加入内核的 misc 设备链表
  3. 自动创建设备节点 /dev/<name>
  4. 为设备创建并初始化 struct device（即 misc->this_device）
  5. 若设置了 .mode，设置设备节点权限
  6. 若设置了 .groups，创建 sysfs 属性
  7. 完成字符设备的注册工作，并使其可被用户空间访问


简单总结：自动完成字符设备驱动大部分繁琐的注册流程。


misc_deregister()
用于注销杂项设备
① 头文件
#include <linux/miscdevice.h>


② 函数原型
void misc_deregister(struct miscdevice *misc);


③ 参数说明
参数
类型
说明
misc
struct miscdevice *
要注销的杂项设备结构体指针（必须是之前注册成功的设备）


④ 返回值
返回值
含义
无返回值（void）
始终成功执行，不需要检查返回值


⑤ 函数功能总结
misc_deregister() 是注销杂项设备的函数，其主要功能包括：
  1. 从 misc 设备链表中移除设备
  2. 删除 /dev/<name> 设备节点
  3. 注销字符设备，回收系统资源
  4. 销毁与本设备关联的 this_device 设备模型对象
  5. 若有 sysfs 属性（由 .groups 定义），一并移除


简单总结：反向操作，撤销 misc_register() 做的所有工作。


杂项字符设备驱动模型示例代码
驱动代码misc_drv.c实现：
📝 杂项字符设备驱动代码完整流程总览
步骤功能代码位置/示例作用注意点
第一步引入头文件#include <linux/module.h> 等提供模块初始化/退出、文件操作结构体、杂项设备结构体、内核与用户空间安全拷贝接口忘记 <linux/uaccess.h> 会导致 copy_to_user / copy_from_user 报错；缺 <linux/miscdevice.h> 会找不到 miscdevice
第二步构建驱动模块框架misc_init() / misc_exit() + module_init/module_exit提供模块加载和卸载的入口与出口函数忘记 module_init / module_exit 会导致模块无法自动执行；MODULE_LICENSE 防止内核 taint
第三步构建杂项设备核心结构体并注册设备1. 定义操作函数 misc_open/read/write/release
2. 定义 file_operations misc_fops
3. 定义 miscdevice misc_dev
4. 在入口函数 misc_init() 调用 misc_register(&misc_dev)		注册设备到内核，使内核创建 /dev/misc_demo 并绑定文件操作接口操作函数必须在 file_operations 之前定义；file_operations 必须在 miscdevice 之前定义；copy_to_user / copy_from_user 防止内核访问用户空间出错
第四步注销杂项设备misc_exit() 调用 misc_deregister(&misc_dev)卸载模块时移除设备节点 /dev/misc_demo 并释放内核资源必须与 misc_register() 配对使用；确保模块卸载时资源释放干净
①引入头文件
#include <linux/module.h>       // 模块初始化/退出、模块信息
#include <linux/init.h>         // __init / __exit 修饰符
#include <linux/fs.h>           // 文件操作结构体 file_operations
#include <linux/miscdevice.h>   // 杂项设备核心结构体与注册接口
#include <linux/uaccess.h>      // 提供内核与用户空间安全数据拷贝相关的函数和宏

每个头文件的作用详解
1. <linux/module.h>
  • 提供模块加载与卸载接口（module_init、module_exit）
  • 提供模块信息声明宏（MODULE_LICENSE 等）
👉 没有它，驱动模块无法正常加载到内核中。


2. <linux/init.h>
  • 定义 __init 和 __exit 修饰符
  • 用于明确入口函数和退出函数在内核内存中的位置与释放机制
👉 驱动的入口函数和出口函数必须用它的修饰符。


3. <linux/fs.h>
  • 定义 struct file_operations
  • 包含 open/read/write/ioctl 等文件操作接口原型
👉 字符设备一定要用 file_operations，所以这个必须包含。


4. <linux/miscdevice.h>
  • 杂项设备的核心头文件
  • 提供 struct miscdevice 定义
  • 提供 misc_register() 和 misc_deregister() 接口
👉 不包含这个头文件就无法使用杂项设备模型。


5. <linux/uaccess.h>
  • 提供用户空间与内核空间之间安全拷贝的函数：
    • copy_to_user()
    • copy_from_user()
  • 防止越界访问导致内核崩溃
👉 所有 read/write 中的数据传输都需要它。
②构建杂项设备驱动框架
#include <linux/module.h>       // 模块初始化/退出、模块信息
#include <linux/init.h>         // __init / __exit 修饰符
#include <linux/fs.h>           // 文件操作结构体 file_operations
#include <linux/miscdevice.h>   // 杂项设备核心结构体与注册接口
#include <linux/uaccess.h>      // 提供内核与用户空间安全数据拷贝相关的函数和宏//==================== 模块入口 ====================//
static int __init misc_init(void) {return 0;
}//==================== 模块出口 ====================//
static void __exit misc_exit(void) {}module_init(misc_init);
module_exit(misc_exit);MODULE_LICENSE("GPL");
MODULE_AUTHOR("Liao");
MODULE_DESCRIPTION("Misc device demo");
1.实现入口函数（module init）
static int __init misc_init(void) {return 0;
}

作用：
  • 模块加载时执行，类似“驱动的构造函数”
  • 后面会在这里加入：
    • misc_register() 注册杂项设备
    • 也可以创建资源、初始化变量
目前只是一个空框架，表示正常加载。
2.实现出口函数（module exit）
static void __exit misc_exit(void) {}

作用：
  • 模块卸载时执行，类似“驱动的析构函数”
  • 后面会在这里加入：
    • misc_deregister() 注销杂项设备
    • 释放资源、删除节点
当前为空框架，表示正常卸载。
3.注册入口和出口函数
module_init(misc_init);
module_exit(misc_exit);

将这两个函数注册给内核，让 insmod/rmmod 可以自动调用。
  • 内核模块加载时自动执行 misc_init()
  • 模块卸载时自动执行 misc_exit()
4.模块元信息声明
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Liao");
MODULE_DESCRIPTION("Misc device demo");
作用：
  • 声明模块许可（GPL）
  • 作者信息
  • 模块描述信息
  • 保证模块加载时不被内核 taint，同时便于维护和调试
③构建杂项设备核心结构体并注册设备
#include <linux/module.h>       // 模块初始化/退出、模块信息
#include <linux/init.h>         // __init / __exit 修饰符
#include <linux/fs.h>           // 文件操作结构体 file_operations
#include <linux/miscdevice.h>   // 杂项设备核心结构体与注册接口
#include <linux/uaccess.h>      // 提供内核与用户空间安全数据拷贝相关的函数和宏static char kernel_buf[64] = "Hello from kernel!";//==================== 文件操作函数 ====================//
static int misc_open(struct inode *inode, struct file *file) {printk("misc: device opened\n");return 0;
}static ssize_t misc_read(struct file *file, char __user *buf,size_t size, loff_t *offset) {printk("misc: read invoked\n");return copy_to_user(buf, kernel_buf, strlen(kernel_buf));
}static ssize_t misc_write(struct file *file, const char __user *buf,size_t size, loff_t *offset) {printk("misc: write invoked\n");memset(kernel_buf, 0, sizeof(kernel_buf));copy_from_user(kernel_buf, buf, size);printk("misc: kernel_buf = %s\n", kernel_buf);return size;
}static int misc_release(struct inode *inode, struct file *file) {printk("misc: device closed\n");return 0;
}//==================== 文件操作结构体 ====================//
static struct file_operations misc_fops = {.owner   = THIS_MODULE,.open    = misc_open,.read    = misc_read,.write   = misc_write,.release = misc_release,
};//==================== 杂项设备结构体 ====================//
static struct miscdevice misc_dev = {.minor = 255,       // 固定次设备号.name  = "misc_demo",  // 自动生成 /dev/misc_demo.fops  = &misc_fops,
};//==================== 模块入口 ====================//
static int __init misc_init(void) {int ret = misc_register(&misc_dev);if (ret)printk("misc device register failed!\n");elseprintk("misc device register success!\n");return ret;
}//==================== 模块出口 ====================//
static void __exit misc_exit(void) {}module_init(misc_init);
module_exit(misc_exit);MODULE_LICENSE("GPL");
MODULE_AUTHOR("Liao");
MODULE_DESCRIPTION("Misc device demo");
1️⃣ 模块入口注册杂项字符设备
static int __init misc_init(void) {int ret = misc_register(&misc_dev);if (ret)printk("misc device register failed!\n");elseprintk("misc device register success!\n");return ret;
}

✔ 作用
  • 将杂项设备注册到内核
  • 内核自动创建设备节点 /dev/misc_demo
  • 后续用户空间可通过 open/read/write 访问设备
✔ 注意点
  • misc_register() 必须在 miscdevice 结构体定义之后调用
  • 返回值非 0 表示注册失败，需要打印日志或处理
2️⃣ 定义杂项设备核心结构体 miscdevice
static struct miscdevice misc_dev = {.minor = 255,          // 固定次设备号.name  = "misc_demo",  // 设备节点名称.fops  = &misc_fops,   // 文件操作集合
};

✔ 作用
  • minor：指定次设备号，可固定或用 MISC_DYNAMIC_MINOR 自动分配
  • name：决定生成的 /dev/ 节点名称
  • fops：指向文件操作集合，实现设备操作接口
✔ 注意点
  • miscdevice 必须在入口函数调用 misc_register 之前定义
  • fops 指针必须指向已定义的 file_operations 结构体


3️⃣ 定义文件操作集合 file_operations
static struct file_operations misc_fops = {.owner   = THIS_MODULE,.open    = misc_open,.read    = misc_read,.write   = misc_write,.release = misc_release,
};

✔ 作用
  • 描述驱动对用户空间操作的接口映射
  • 内核在用户调用 open/read/write/close 时会查找此结构体执行相应函数
✔ 注意点
  • owner = THIS_MODULE 用于防止模块被卸载
  • 成员函数必须在此之前定义或至少声明


4️⃣ 文件操作函数
static int misc_open(...) { ... }
static ssize_t misc_read(...) { ... }
static ssize_t misc_write(...) { ... }
static int misc_release(...) { ... }
//具体代码看完整版misc_drv.c

✔ 作用
  • misc_open：设备打开时执行
  • misc_read：用户 read 时，将内核缓冲区拷贝到用户空间
  • misc_write：用户 write 时，将数据拷贝到内核缓冲区
  • misc_release：设备关闭时执行
✔ 注意点
  • 使用 copy_to_user / copy_from_user 进行内核/用户空间数据安全传输
  • 不要直接访问用户空间指针，否则可能导致内核崩溃
④注销杂项字符设备
调用 misc_deregister()，确保驱动卸载时正确删除杂项设备节点并释放系统资源。
static void __exit misc_exit(void) {misc_deregister(&misc_dev);          // 注销杂项设备printk("misc device deregister success!\n");
}

✔ 作用
  • misc_deregister() 将设备从内核的杂项设备链表中移除
  • 自动删除对应的 /dev/misc_demo 设备节点
  • 释放内核资源，防止模块卸载后留下“死设备”


✔ 运行时效果
  • 当使用 rmmod 卸载模块时，misc_exit() 被自动执行
  • 设备节点 /dev/misc_demo 被删除
  • 内核日志中输出：
misc device deregister success!
  • 用户空间无法再访问该设备


✔ 注意点
  • 必须在模块卸载时调用，否则内核中仍保留设备信息
  • 注销顺序必须在模块资源释放前完成
  • 与 misc_register() 配对使用，确保驱动加载与卸载一致
⑤完整驱动代码misc_drv.c
#include <linux/module.h>       // 模块初始化/退出、模块信息
#include <linux/init.h>         // __init / __exit 修饰符
#include <linux/fs.h>           // 文件操作结构体 file_operations
#include <linux/miscdevice.h>   // 杂项设备核心结构体与注册接口
#include <linux/uaccess.h>      // 提供内核与用户空间安全数据拷贝相关的函数和宏static char kernel_buf[64] = "Hello from kernel!";//==================== 文件操作函数 ====================//
static int misc_open(struct inode *inode, struct file *file) {printk("misc: device opened\n");return 0;
}static ssize_t misc_read(struct file *file, char __user *buf,size_t size, loff_t *offset) {printk("misc: read invoked\n");return copy_to_user(buf, kernel_buf, strlen(kernel_buf));
}static ssize_t misc_write(struct file *file, const char __user *buf,size_t size, loff_t *offset) {printk("misc: write invoked\n");memset(kernel_buf, 0, sizeof(kernel_buf));copy_from_user(kernel_buf, buf, size);printk("misc: kernel_buf = %s\n", kernel_buf);return size;
}static int misc_release(struct inode *inode, struct file *file) {printk("misc: device closed\n");return 0;
}//==================== 文件操作结构体 ====================//
static struct file_operations misc_fops = {.owner   = THIS_MODULE,.open    = misc_open,.read    = misc_read,.write   = misc_write,.release = misc_release,
};//==================== 杂项设备结构体 ====================//
static struct miscdevice misc_dev = {.minor = 255,       // 固定次设备号.name  = "misc_demo",  // 自动生成 /dev/misc_demo.fops  = &misc_fops,
};//==================== 模块入口 ====================//
static int __init misc_init(void) {int ret = misc_register(&misc_dev);if (ret)printk("misc device register failed!\n");elseprintk("misc device register success!\n");return ret;return 0;
}//==================== 模块出口 ====================//
static void __exit misc_exit(void) {misc_deregister(&misc_dev);printk("misc device deregister success!\n");
}module_init(misc_init);
module_exit(misc_exit);MODULE_LICENSE("GPL");
MODULE_AUTHOR("Liao");
MODULE_DESCRIPTION("Misc device demo");
应用代码app.c实现：
#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>int main(void) {int fd;char buf[64] = {0};fd = open("/dev/misc_demo", O_RDWR);if (fd < 0) {perror("open failed");return -1;}printf("open success, fd=%d\n", fd);// 读取内核消息read(fd, buf, sizeof(buf));printf("read from driver: %s\n", buf);// 写入数据write(fd, "Hello kernel!", 13);close(fd);return 0;
}

  • open()
    • 打开设备节点 /dev/misc_demo
    • 成功返回文件描述符 fd
    • 触发驱动的 misc_open()
  • read()
    • 从内核缓冲区读取数据到用户空间
    • 触发驱动的 misc_read()
    • 内核日志打印 misc: read invoked
    • 数据被拷贝到 buf
  • write()
    • 将用户空间数据写入内核缓冲区
    • 触发驱动的 misc_write()
    • 内核缓冲区 kernel_buf 更新为 "Hello kernel!"
    • 内核打印更新后的数据
  • close()
    • 关闭设备
    • 触发驱动的 misc_release()
程序执行流程：
用户空间程序│ open("/dev/misc_demo")▼
驱动 misc_open()│
read(fd) ------------------> misc_read() -> copy_to_user() -> buf
write(fd, "Hello kernel!") --> misc_write() -> copy_from_user() -> kernel_buf│
close(fd) -----------------> misc_release()

Makefile编译杂项设备驱动和应用程序：
obj-m += misc_drv.o# 内核源码目录（根据你的环境修改）
KDIR ?= /home/liao/rk3399/nanopc-t4/kernel-rockchip
PWD := $(shell pwd)all:make -C $(KDIR) M=$(PWD) modulesaarch64-linux-gnu-gcc app.c -o appclean:make -C $(KDIR) M=$(PWD) cleanrm -f app

1️⃣ obj-m += misc_drv.o
  • 作用：告诉内核构建系统，这里有一个模块 misc_drv.o 需要编译为内核模块（.ko）
  • 注意点：misc_drv.c 必须在当前目录存在


2️⃣ KDIR 和 PWD
KDIR ?= /home/liao/rk3399/nanopc-t4/kernel-rockchip
PWD := $(shell pwd)
  • KDIR：指向你的内核源码路径
  • PWD：当前目录路径
  • 用途：内核模块编译时使用 make -C $(KDIR) M=$(PWD) 将模块源码交给内核构建系统


3️⃣ all 目标
all:make -C $(KDIR) M=$(PWD) modulesaarch64-linux-gnu-gcc app.c -o app

  • make -C $(KDIR) M=$(PWD) modules
    • 调用内核的 Make 系统编译模块
    • 生成 misc_drv.ko
  • aarch64-linux-gnu-gcc app.c -o app
    • 编译用户空间应用程序 app.c
    • 生成可执行文件 app


4️⃣ clean 目标
clean:make -C $(KDIR) M=$(PWD) cleanrm -f app

  • 清理模块生成的中间文件和 .ko
  • 删除应用程序可执行文件
  • 保持源码目录干净


操作流程：
① 编译驱动和应用程序
make
成功后会生成：
misc_drv.ko
app

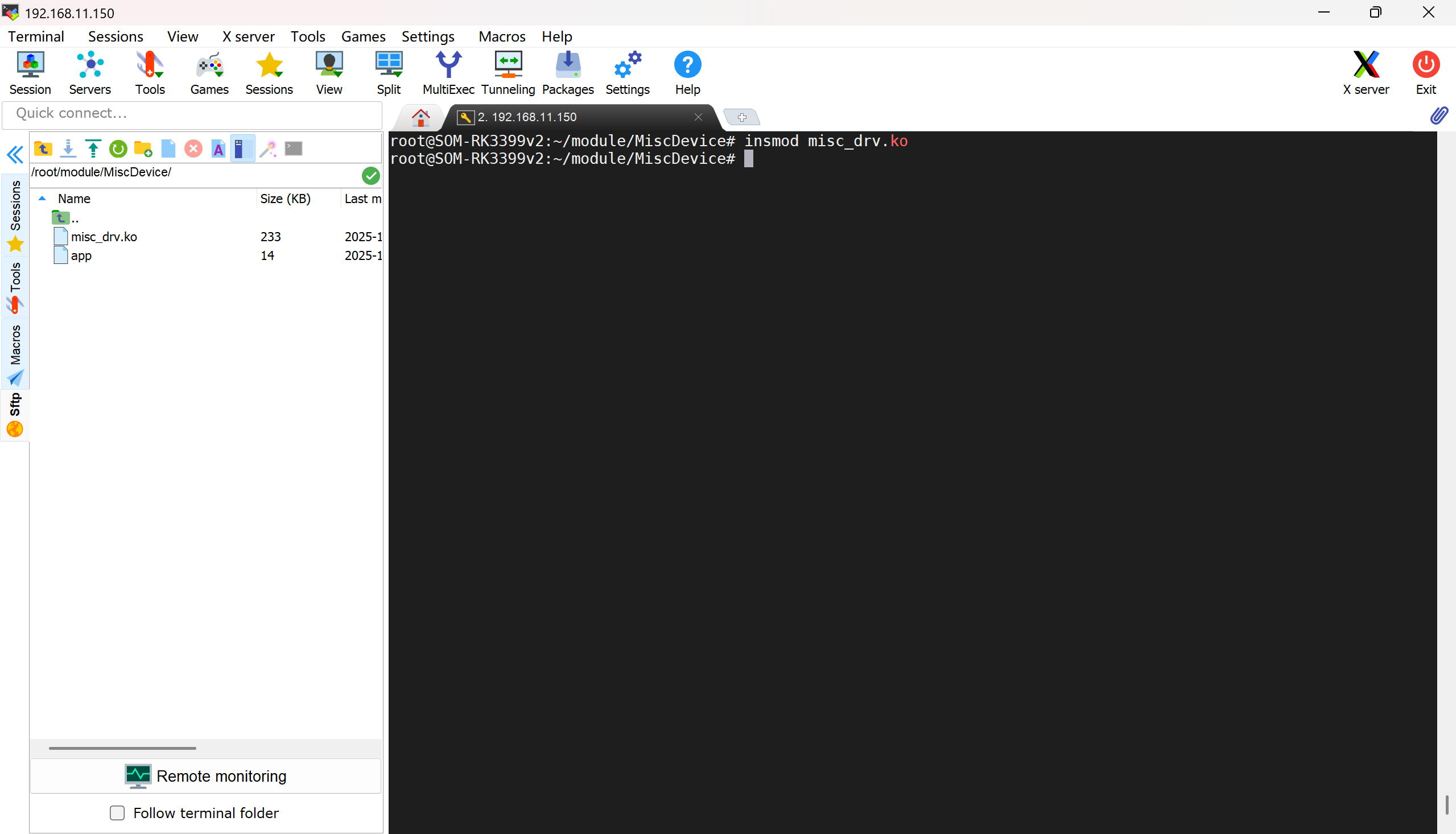

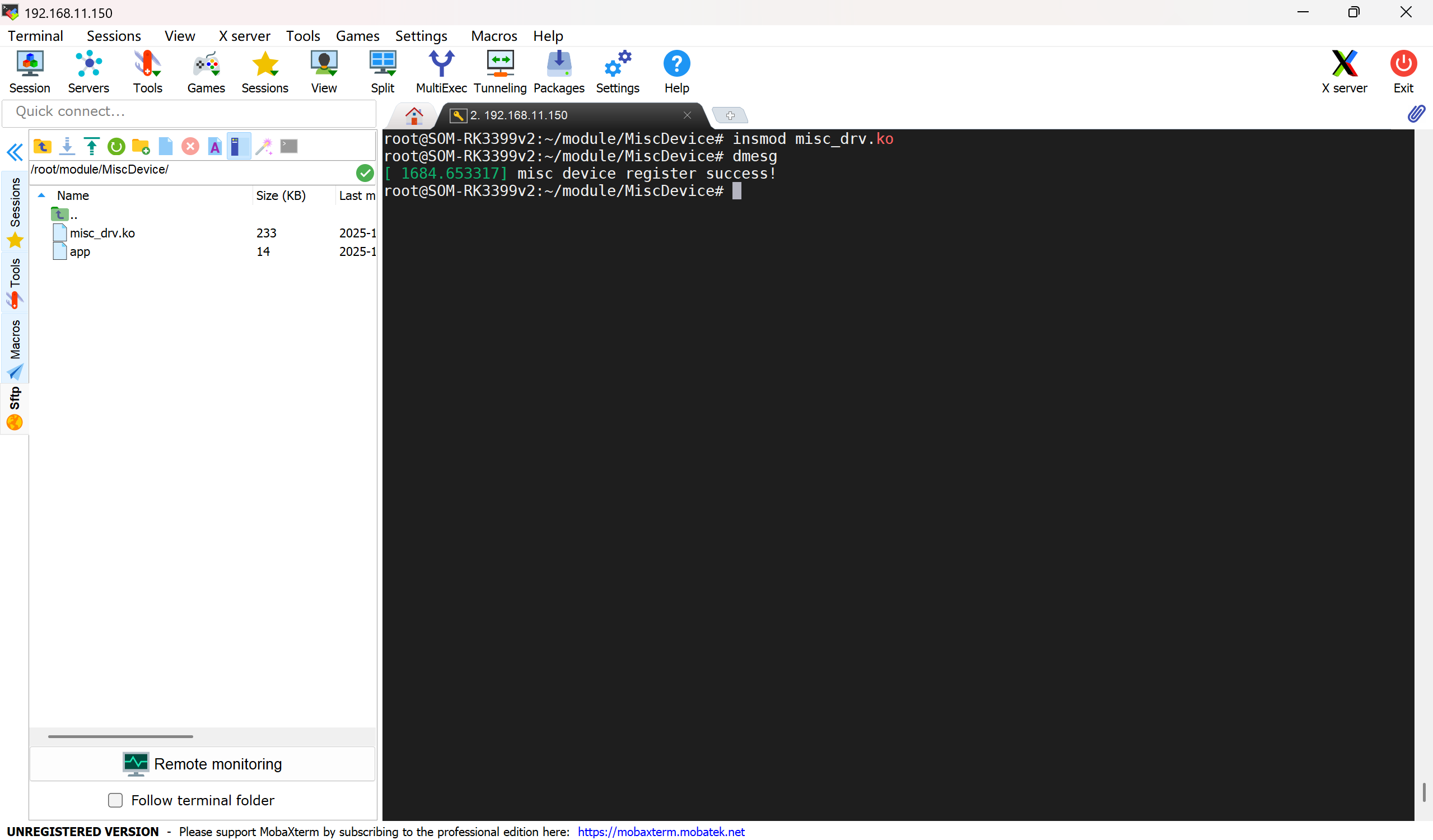

② 加载驱动模块
查看内核日志：
③ 查看自动创建设备节点

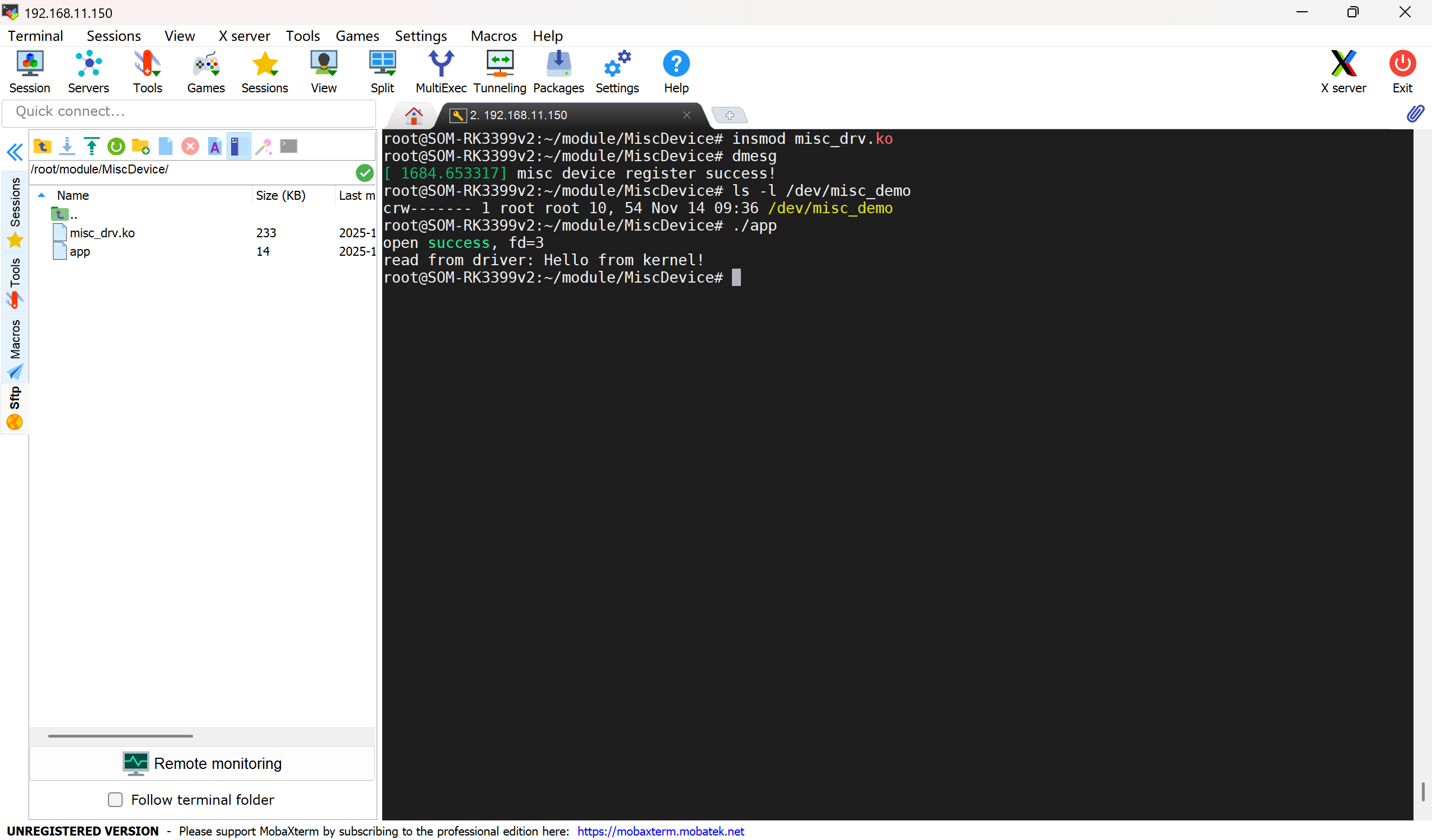

④ 运行应用程序
若出现报错没有权限
-bash: ./app: Permission denied

执行：
chmod +x app

添加可执行权限。

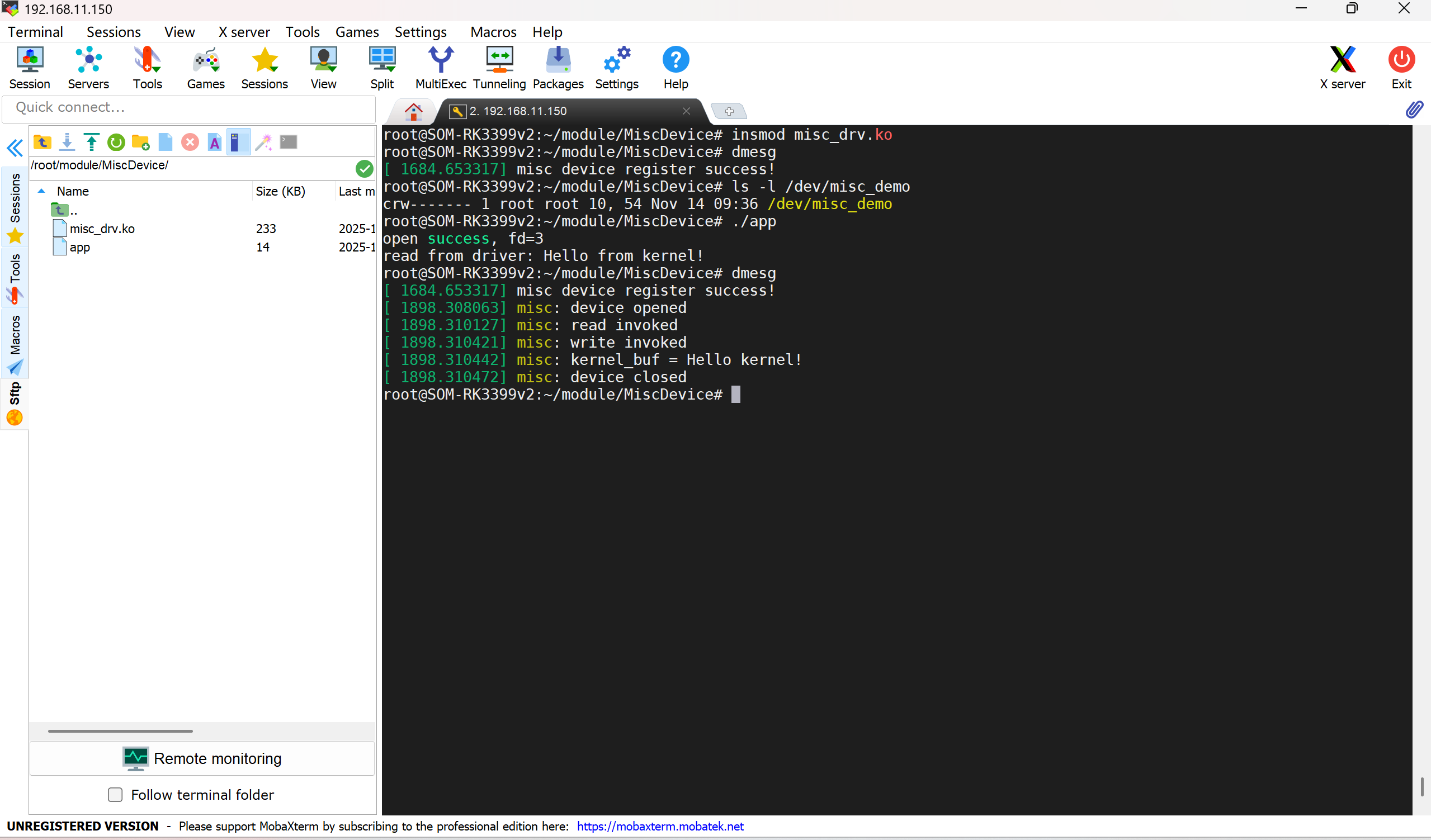

查看内核打印：

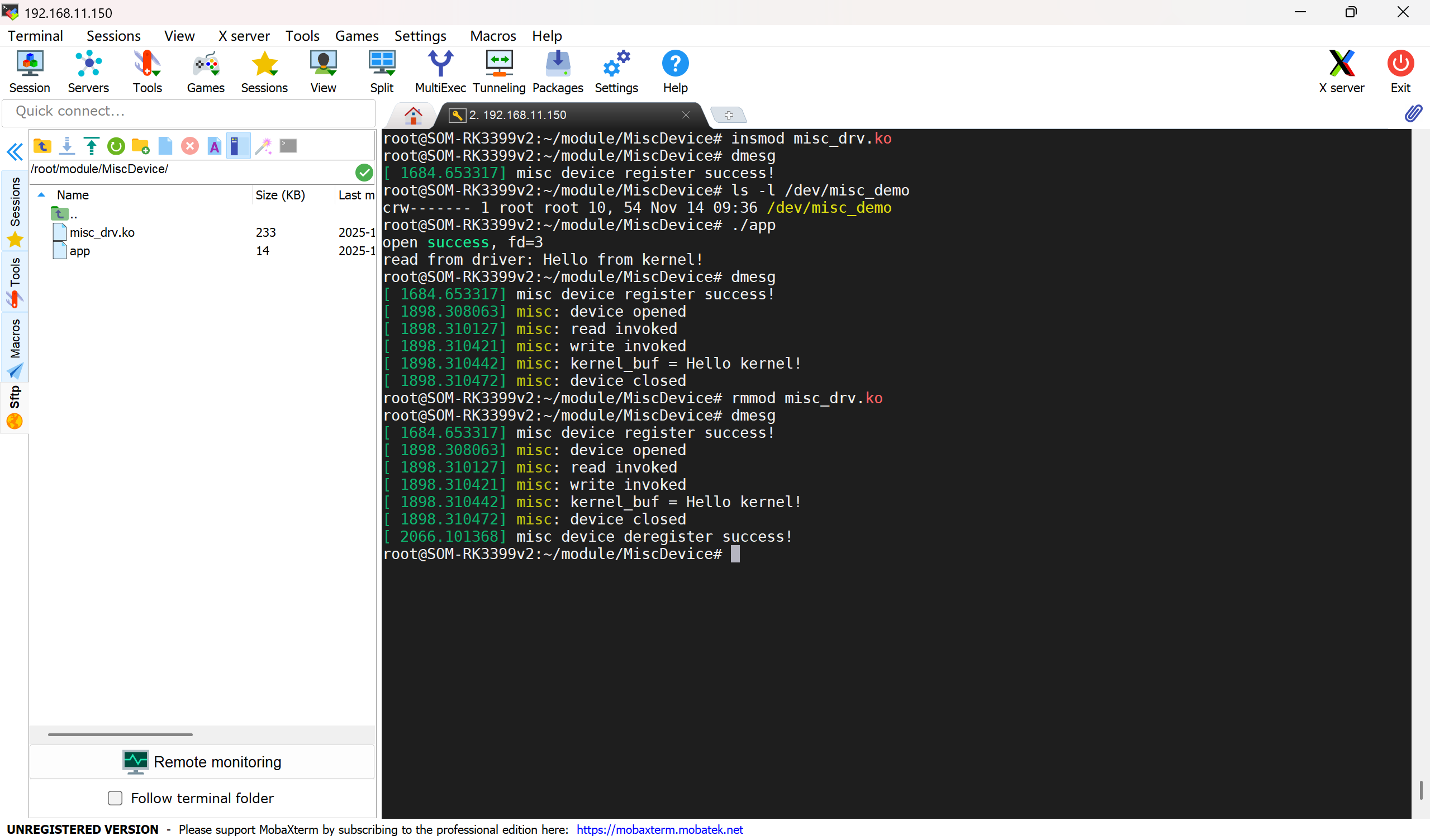

⑤ 卸载模块
四、早期经典字符设备驱动模型
特征：
①一个驱动可管理多个同类字符设备（群驱动）
注册一次驱动（一个主设备号）即可管理最多 256 个次设备节点，适合同类设备的统一管理。

例如：
  • 多个鼠标
  • 多个 LED 灯
  • 多个数模转换器等
应用层可创建多个设备节点，例如：
/dev/mouse0
/dev/mouse1
...



② 没有独立的核心数据结构（原始模型）
不同于：
  • miscdevice（杂项设备）
  • cdev（现代模型）
早期模型没有统一结构体，只依赖 file_operations。


③ 主设备号范围有限（0~255，不含 10）
  • 主设备号用于标识驱动本身
  • 内核将主设备号 10 保留用于杂项设备


④次设备号范围：0~255（一次性占满）
注册成功后，驱动占用 256 个次设备号全部区间，

因此同一个主设备号下可以管理最多 256 个设备节点。


⑤内核不会自动在 /dev 下创建设备节点
必须由用户手动创建：
mknod /dev/xxx c 主设备号 次设备号



⭐ 补充：驱动代码可分层
典型的 Linux 驱动体系：
  • 主控（controller）驱动：管理总线、设备发现
  • 子设备（slave）驱动：控制具体硬件设备
早期字符设备驱动同样可这样拆分。
缺点：
❌（1）没有核心数据结构
不如 cdev 或 misc 规范化 → 可维护性差
❌（2）主设备号、次设备号数量有限
随着设备数增多，容易冲突，无法满足现代系统需求。
手动创建字符设备节点：
命令格式：
mknod /dev/设备名 c 主设备号 次设备号

参数解释：
参数说明
设备名任意命名，与驱动名无关
c字符设备
主设备号必须与 register_chrdev 返回值一致
次设备号0~255 任意可用一次设备号
示例：
mknod /dev/early0 c 240 0

驱动本身不会创建节点，必须依靠用户或自动创建机制。
关键 API函数：


register_chrdev() —— 注册字符设备驱动


① 头文件
#include <linux/fs.h>

② 函数原型
int register_chrdev(unsigned int major, const char *name, const struct file_operations *fops);

③ 参数说明
参数名类型说明
majorunsigned int要申请的主设备号。若为 0：让内核自动分配一个可用主设备号。
nameconst char*字符设备名称，显示在 /proc/devices 中，与 /dev/xxx 节点无直接关系。
fopsstruct file_operations *指向已经定义好的驱动操作方法集合，如 open/read/write/release 等。
④ 返回值
返回值含义
> 0成功，返回主设备号
< 0失败，返回负错误码
⑤ 功能总结
向内核注册一个字符设备，使其获得主设备号，并由 file_operations 与系统层建立绑定关系，成为正式的字符设备驱动。注册后可在 /proc/devices 看到设备名称。


unregister_chrdev() —— 注销字符设备


① 头文件
#include <linux/fs.h>

② 函数原型
void unregister_chrdev(unsigned int major, const char *name);

③ 参数说明
参数名类型说明
majorunsigned int之前 register_chrdev() 获得的主设备号
nameconst char*设备名称，必须与注册时的 name 一致
④ 返回值
无返回值
⑤ 功能总结
注销由 register_chrdev() 注册的字符设备，释放主设备号，使其从 /proc/devices 中消失。


class_create() —— 创建一个类（class）


① 头文件
#include <linux/device.h>
② 函数原型
struct class *class_create(struct module *owner, const char *name);
③ 函数参数
参数名
类型
说明
owner
struct module *
一般写 THIS_MODULE；表示属于哪个模块
name
const char *
类名称，将出现在 /sys/class/<name>/
④ 返回值
返回值
含义
struct class*
指向新创建的 class
ERR_PTR(err)
失败，需要使用 IS_ERR() 判断
⑤ 功能总结
创建一个系统类，并在 /sys/class/<name>/ 生成对应目录。

这是 Linux 字符设备自动创建设备节点的第一步，必须与 device_create() 配合使用。


device_create() —— 自动创建设备节点 /dev/xxx


① 头文件
#include <linux/device.h>
② 函数原型
struct device *device_create(struct class *class,struct device *parent,dev_t devt,void *drvdata,const char *fmt, ...);

③ 函数参数
参数名
类型
说明
class
struct class *
class_create() 的返回值，用于指定设备属于哪个类
parent
struct device *
父设备，通常填 NULL
devt
dev_t
设备号，由 MKDEV(major, minor) 生成
drvdata
void *
驱动私有数据，用不到一般填 NULL
fmt
const char *
设备节点的名称格式（例如 "mydev"），节点将自动创建为：
/dev/mydev
...
可变参数
配合 fmt 用，可忽略
④ 返回值
返回值
含义
struct device*
成功 返回设备结构体指针
ERR_PTR(err)
失败
⑤ 功能总结
根据设备号 devt 自动创建 /dev/xxx 设备节点，

无需 mknod，是现代 Linux 驱动创建设备节点的主要方式。


class_destroy() —— 删除类


① 头文件
#include <linux/device.h>
② 函数原型
void class_destroy(struct class *cls);
③ 参数
参数名
类型
说明
cls
struct class *
class_create() 的返回值
④ 返回值
无返回值
⑤ 功能总结
删除 class 对象，从 /sys/class/xxx/ 中移除对应目录。


device_destroy() —— 删除 /dev/xxx 节点


① 头文件
#include <linux/device.h>
② 函数原型
void device_destroy(struct class *class, dev_t devt);
③ 参数（详细）
参数名
类型
说明
class
struct class *
class_create() 的返回值
devt
dev_t
设备号，一般 MKDEV(major, minor)
④ 返回值
无
⑤ 功能总结
删除通过 device_create() 创建的设备节点 /dev/xxx，同时移除 sysfs 下对应的设备信息。
早期经典字符设备驱动模型示例代码：
手动添加设备节点版本（mknod 手动创建 /dev 节点）
驱动代码（early_chr.c）— 手动 mknod 版本
// early_chr.c —— 早期经典字符设备驱动（手动 mknod 版）#include <linux/module.h>
#include <linux/init.h>
#include <linux/fs.h>//===================== 文件操作方法 =====================//static int early_open(struct inode *inode, struct file *file)
{printk("early_open() 被调用\n");return 0;
}static ssize_t early_read(struct file *file, char __user *buf,size_t size, loff_t *offset)
{printk("early_read() 被调用\n");return 0;
}static ssize_t early_write(struct file *file, const char __user *buf,size_t size, loff_t *offset)
{printk("early_write() 被调用\n");return size;  // 假装写成功
}static int early_release(struct inode *inode, struct file *file)
{printk("early_release() 被调用\n");return 0;
}//===================== 文件操作结构体 =====================//static struct file_operations early_fops = {.owner   = THIS_MODULE,.open    = early_open,.read    = early_read,.write   = early_write,.release = early_release,
};//===================== 全局变量 =====================//
static int major = 0;   // 主设备号（0 表示自动分配）//===================== 入口函数 =====================//static int __init early_init(void)
{// 注册字符设备驱动major = register_chrdev(0, "early_chr", &early_fops);if (major < 0) {printk("register_chrdev 失败！\n");return major;}printk("早期字符设备驱动注册成功！主设备号 = %d\n", major);printk("请手动创建设备节点:  mknod /dev/early_chr c %d 0\n", major);return 0;
}//===================== 出口函数 =====================//static void __exit early_exit(void)
{unregister_chrdev(major, "early_chr");printk("early_chr 驱动已卸载\n");
}module_init(early_init);
module_exit(early_exit);
MODULE_LICENSE("GPL");

应用层测试程序（app.c）
// app.c — 用户层测试程序#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>int main()
{int fd;char buf[10] = {0};// 打开设备文件fd = open("/dev/early_chr", O_RDWR);if (fd < 0) {printf("open /dev/early_chr 失败！\n");return -1;}printf("打开成功，fd = %d\n", fd);read(fd, buf, 1);write(fd, "A", 1);close(fd);return 0;
}

Makefile（驱动 + 应用一键编译）
obj-m += early_chr.o# 内核源码路径
KDIR ?= /home/liao/rk3399/nanopc-t4/kernel-rockchip   # ←根据你的系统修改 !!!PWD := $(shell pwd)all:make -C $(KDIR) M=$(PWD) modulesaarch64-linux-gnu-gcc app.c -o appclean:make -C $(KDIR) M=$(PWD) cleanrm -f app

 操作流程：
① 编译驱动和应用程序
在 Ubuntu 下执行：
make

成功后会生成：
  • early_chr.ko（驱动）
  • app（应用程序）

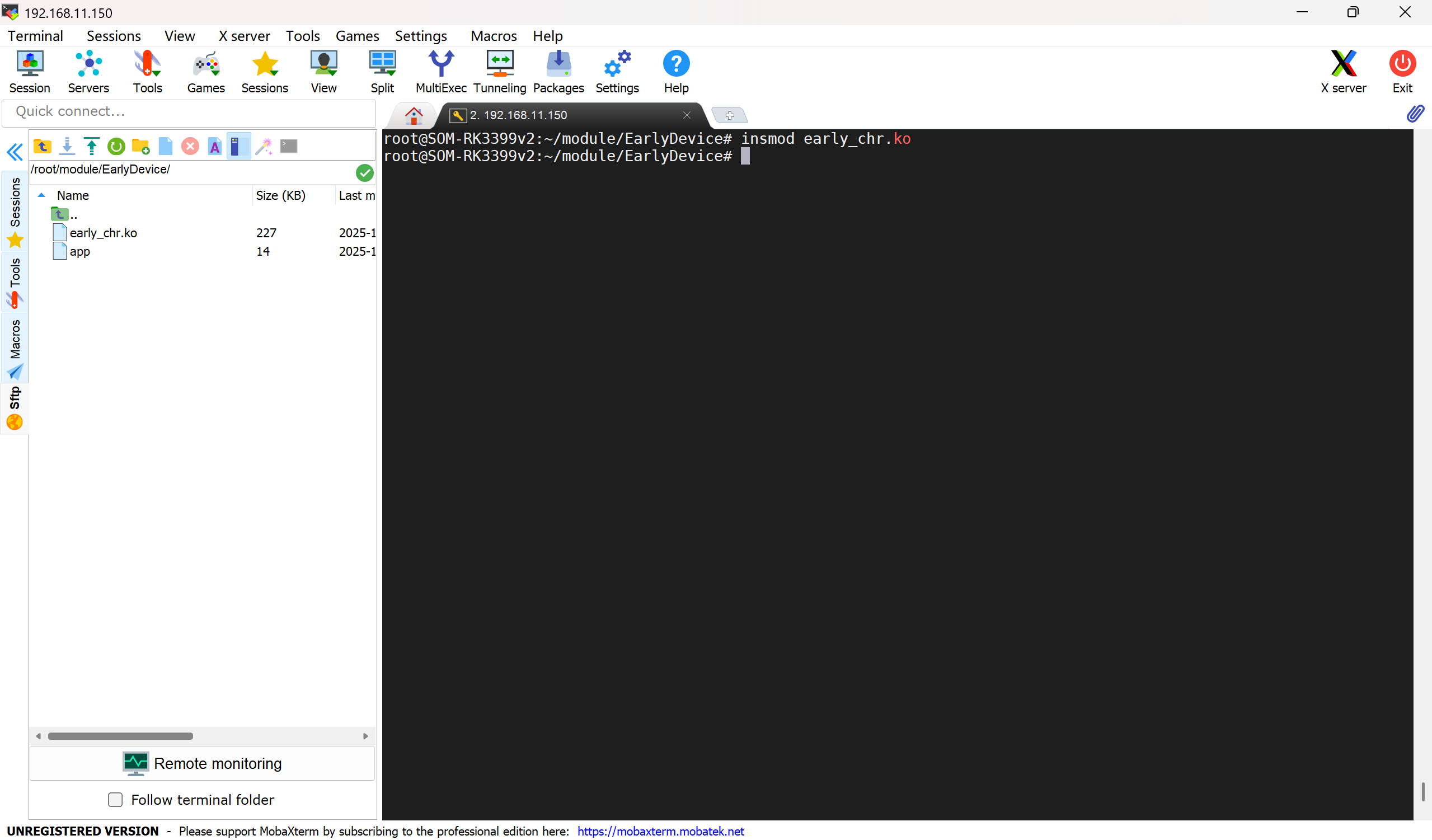

②安装驱动模块

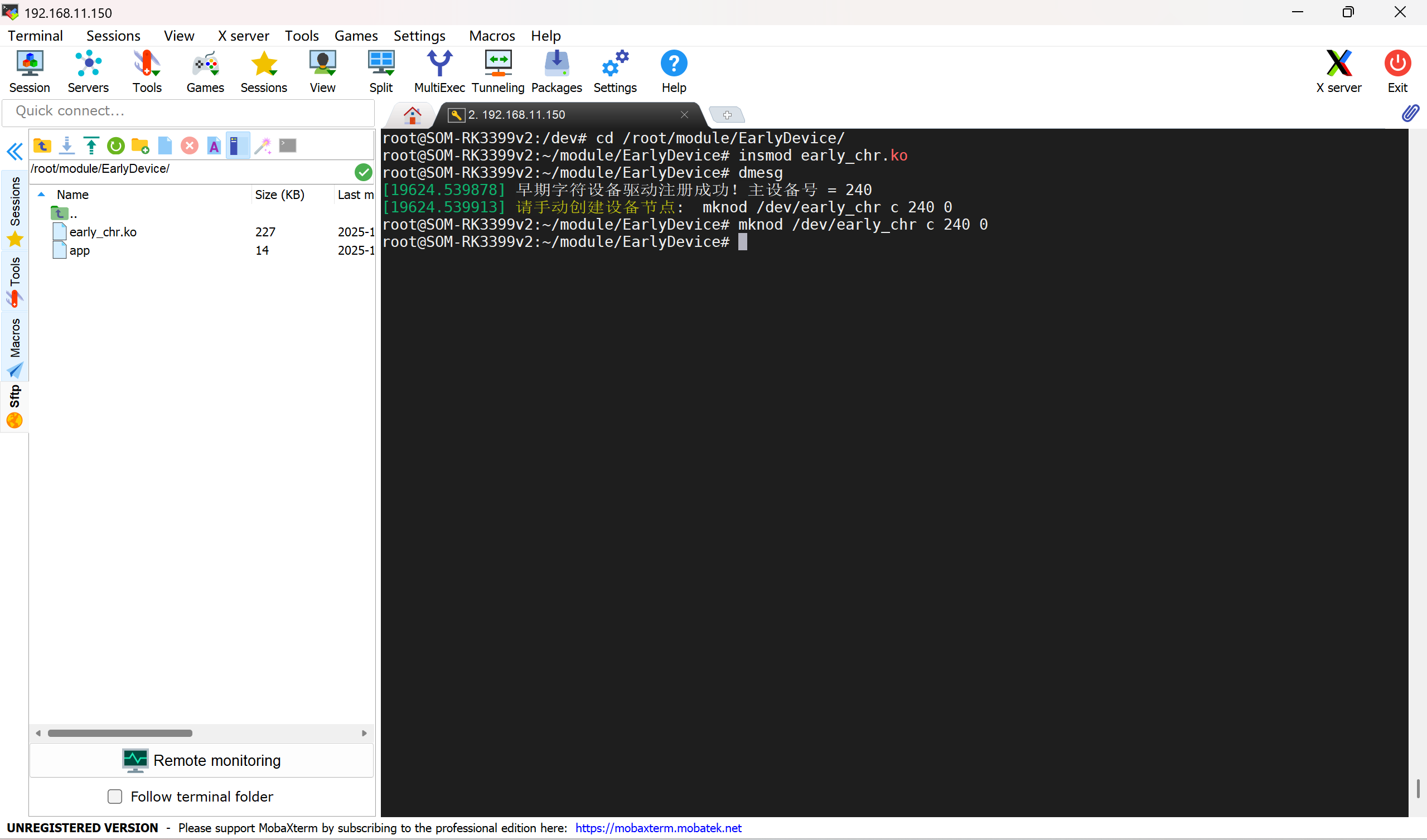

查看主设备号：

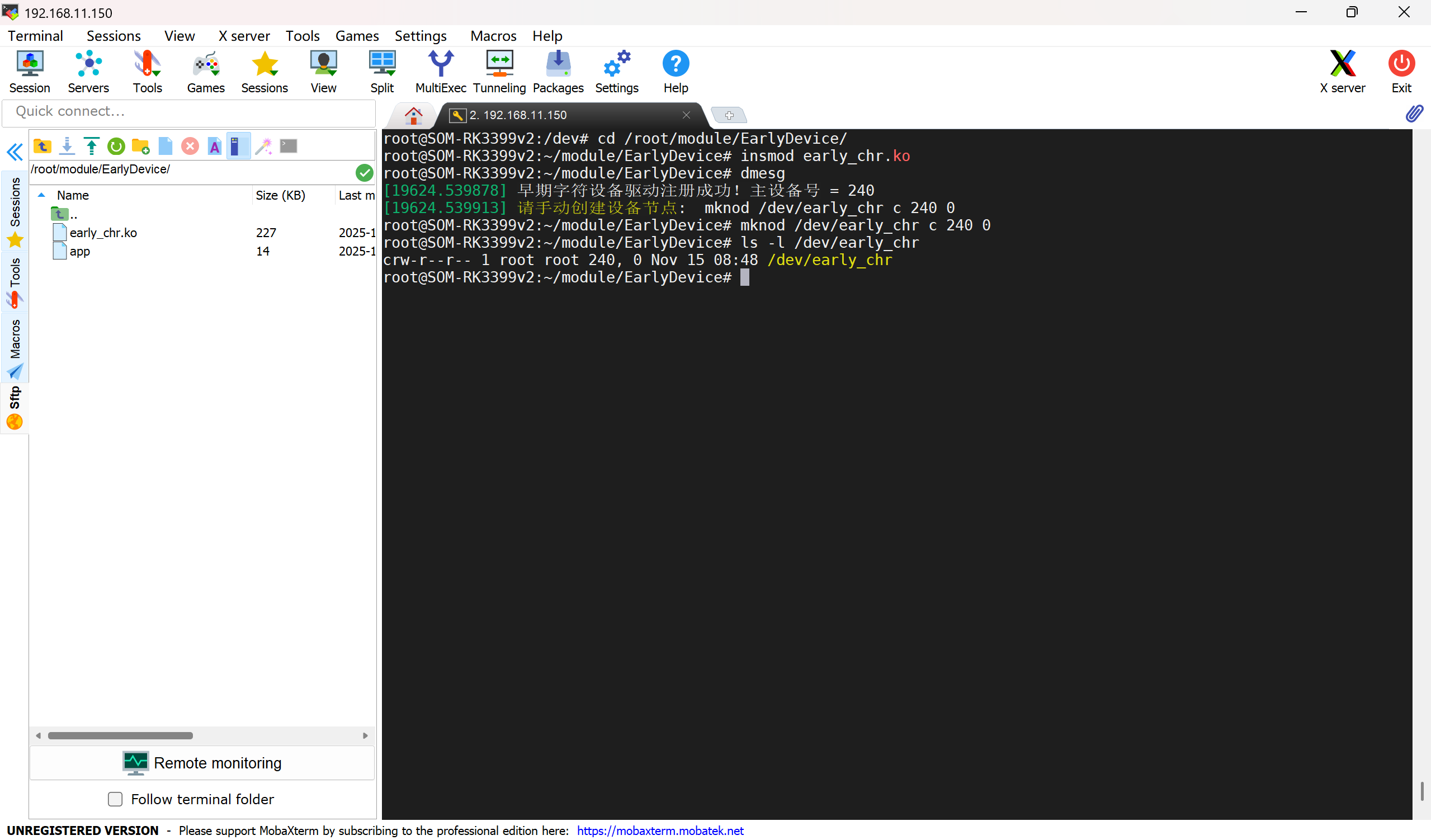

③手动创建设备节点
查看自动创建设备节点：

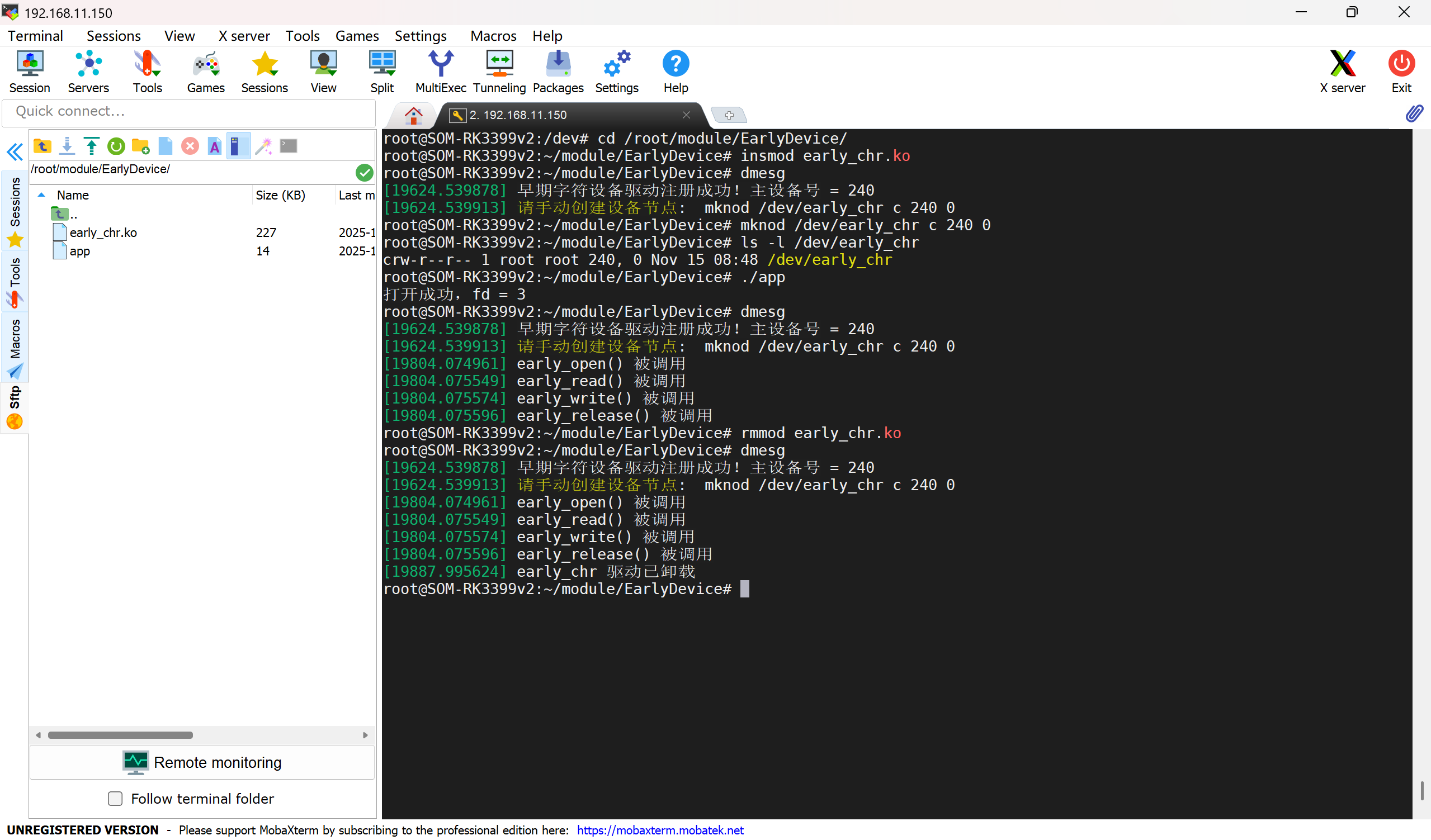

④运行测试程序查看 dmesg：
⑤卸载驱动
自动创建设备节点版本
驱动代码（early_chr_auto.c）— 自动创建设备节点
// early_chr_auto.c — 自动创建设备节点版本（class_create + device_create）#include <linux/module.h>
#include <linux/fs.h>
#include <linux/device.h>static int major = 0;
static struct class *early_class;
static struct device *early_device;/************************ 文件操作方法 ************************/static int early_open(struct inode *inode, struct file *file)
{printk("early_open() 调用\n");return 0;
}static ssize_t early_read(struct file *file, char __user *buf,size_t size, loff_t *offset)
{printk("early_read() 调用\n");return 0;
}static ssize_t early_write(struct file *file, const char __user *buf,size_t size, loff_t *offset)
{printk("early_write() 调用\n");return size;
}static int early_release(struct inode *inode, struct file *file)
{printk("early_release() 调用\n");return 0;
}/************************ 文件操作结构体 ************************/static struct file_operations early_fops = {.owner   = THIS_MODULE,.open    = early_open,.read    = early_read,.write   = early_write,.release = early_release,
};/************************ 模块入口函数 ************************/static int __init early_init(void)
{// 注册字符设备，自动分配主设备号major = register_chrdev(0, "early_chr_auto", &early_fops);if (major < 0) {printk("register_chrdev 失败\n");return major;}printk("早期字符设备驱动(自动节点)注册成功，主设备号 = %d\n", major);// 创建设备类 /sys/class/early_chr_class/early_class = class_create(THIS_MODULE, "early_chr_class");if (early_class != NULL) {printk("成功创建设备类 /sys/class/early_chr_class/\n");}// 创建设备节点 /dev/early_chr_autoearly_device = device_create(early_class, NULL,MKDEV(major, 0),NULL,"early_chr_auto");if (early_device != NULL) {class_destroy(early_class);printk("成功创建设备节点 /dev/early_chr_auto\n");}return 0;
}/************************ 模块出口函数 ************************/static void __exit early_exit(void)
{device_destroy(early_class, MKDEV(major, 0));class_destroy(early_class);unregister_chrdev(major, "early_chr_auto");printk("early_chr_auto 驱动已卸载\n");
}module_init(early_init);
module_exit(early_exit);
MODULE_LICENSE("GPL");

应用程序（app.c）
与手动节点版相同，只是设备名字不同：
#include <stdio.h>
#include <fcntl.h>
#include <unistd.h>int main()
{int fd;char c;fd = open("/dev/early_chr_auto", O_RDWR);if (fd < 0) {printf("open /dev/early_chr_auto 失败！\n");return -1;}printf("打开成功 fd=%d\n", fd);read(fd, &c, 1);write(fd, "A", 1);close(fd);return 0;
}

Makefile
obj-m += early_chr_auto.oKDIR ?= /home/liao/rk3399/nanopc-t4/kernel-rockchip   # ←根据你的系统修改 !!!
PWD := $(shell pwd)all:make -C $(KDIR) M=$(PWD) modulesaarch64-linux-gnu-gcc app.c -o appclean:make -C $(KDIR) M=$(PWD) cleanrm -f app

操作流程参考上述例程。
五、Linux2.6标准字符设备模型
Linux 2.6 开始，字符设备驱动的注册方式全面升级，引入了 cdev 核心结构体 + 动态设备号机制。这是目前 Linux 内核最标准、最规范、最推荐的字符设备驱动模型。
特征：
标准字符设备模型与之前两个模型（杂项模型、早期经典模型）相比，具有以下重要特征：


① 一个驱动可以服务多个设备（批量设备）
  • 一个驱动可一次性注册多个连续的设备号，例如：
    • 驱动有能力管理 10000 个鼠标
    • 主设备号固定为一个
    • 次设备号连续分配 0~9999
这使得驱动非常适合管理 大量相同类型的设备。


② 使用 dev_t（32 位）描述设备号
dev_t 本质为 u32，被拆分为：
位宽
含义
高 12 位
主设备号（0~4095，不包含 10——杂项设备保留）
低 20 位
次设备号（0~1,048,575≈1M）
因此：
  • 主设备号范围更大
  • 次设备号从原来的 0~255 扩展到 0~1M，更能容纳大量设备


③ 次设备号必须连续分配（不可分散）
标准字符设备注册（无论动态/静态）都要求：
  • 仅能注册一段连续区间的次设备号
  • 不能分散注册多个离散的次设备号段


如果要注册多个离散段，需要多次 register/alloc，但每段必须连续。




④ 驱动加载后不会自动创建 /dev 节点
与杂项设备不同：
  • 内核不会自动创建 /dev 设备文件
  • 由用户层通过 mknod 手动创建：
例如：
sudo mknod /dev/demo c 240 0
当然，在较新内核中，可使用 class_create + device_create 自动创建节点，不过本模型强调的是“标准 cdev 驱动模型”，它本质上不负责自动创建设备文件。
核心数据结构：
内核头文件：
#include <linux/cdev.h>



struct cdev — 标准字符设备的核心结构体
struct cdev {struct kobject kobj;       // 内核对象，用于 sysfs 管理，内核自动维护struct module *owner;      // 指向本驱动模块const struct file_operations *ops; // 文件操作方法struct list_head list;     // 内核链表，自动维护dev_t dev;                 // 起始设备号（包含主次设备号）unsigned int count;        // 该驱动占用的连续设备号个数
};

这里必须由驱动程序填充的成员：
  1. .ops
  2. .dev
  3. .count
结构体本身由开发者维护，其他复杂结构由内核自动处理。
关键API函数：
cdev_alloc()------在堆空间动态申请一个struct cdev对象空间
①头文件
#include <linux/cdev.h>

②函数原型
struct cdev *cdev_alloc(void);

③函数参数
无
④返回值
返回值含义
struct cdev *返回动态申请的 cdev 对象指针
NULL申请失败（可能内存不足）


struct cdev 结构体 ------标准字符设备的核心结构体
struct cdev {struct kobject kobj;            // 表示内核设备对象，提供 sysfs 支持struct module *owner;           // 拥有此 cdev 的模块（一般是 THIS_MODULE）const struct file_operations *ops; // 文件操作方法struct list_head list;          // cdev 链表dev_t dev;                      // 设备号（包含主+次设备号）unsigned int count;             // 次设备号数量
};

1. struct kobject kobj
  • 作用：
    • 把 cdev 纳入 Linux 核心对象系统（kobject、kset 等）
    • 让字符设备可以在 sysfs 中出现，如：
      /sys/dev/char/<major>:<minor>/

    • 提供引用计数（防止设备被错误释放）
📌 简单理解：

kobject 是内核万物之父，所有设备对象都需要它。


2. struct module *owner
  • 常见使用方式：
cdev->owner = THIS_MODULE;

  • 用途：
    • 避免在设备还在使用时卸载模块
    • 若用户打开 /dev/xxx，内核会增加此模块引用计数
    • 文件关闭后才允许卸载
📌 没有 owner，模块可能在使用途中被卸载，导致内核崩溃（Oops）。


3. const struct file_operations *ops
这是字符设备的灵魂，用户对设备的所有操作都要从这里进去。
典型结构：
struct file_operations {int (*open)(...);ssize_t (*read)(...);ssize_t (*write)(...);int (*release)(...);long (*unlocked_ioctl)(...);...
};

;
📌 ops 把 cdev 连接到驱动操作函数。
没有 ops，字符设备就是一个“空壳”。


4. struct list_head list
  • 在系统中可能存在多个 cdev，内核使用链表管理它们
  • 这个字段使 cdev 支持多个次设备号（count > 1）


5. dev_t dev
保存字符设备的设备号：
MKDEV(major, minor)

包含：
  • 主设备号（major）
  • 次设备号（minor）
例如：
dev_t dev = MKDEV(240, 0);

这是驱动在 /dev 中的唯一标识。


6. unsigned int count
表示 cdev 所涵盖的连续次设备号数量
例如：
register_chrdev_region(MKDEV(240, 0), 3, "mydev");

则你可以创建：
  • 240:0
  • 240:1
  • 240:2
count = 3。
📌 若 count 是 1，则是单一设备号。


⑤函数功能
cdev_alloc() 的作用是：在堆空间动态申请并初始化一个 struct cdev 对象。
//内核源码实现（简化理解）：struct cdev *cdev_alloc(void)
{struct cdev *p = kzalloc(sizeof(struct cdev), GFP_KERNEL);if (p) {INIT_LIST_HEAD(&p->list);kobject_init(&p->kobj, &ktype_cdev_dynamic);}return p;
}
具体做了哪些事：
  1. 使用 kzalloc 申请 cdev 结构体内存并清零
  2. 初始化内部链表（INIT_LIST_HEAD）
  3. 初始化 kobject（用于 sysfs 管理）
  4. 返回可直接使用的 cdev 对象
该 cdev 对象接下来通常需要：
  • 设置 ops（文件操作方法）
  • 调用 cdev_add() 加入内核
  • 卸载时调用 cdev_del() 并手动 kfree()
register_chrdev_region()------静态注册一个指定范围的设备号
①头文件
#include <linux/fs.h>

②函数原型
int register_chrdev_region(dev_t from, unsigned count, const char *name);

③函数参数
参数类型说明
fromdev_t起始设备号（包含主设备号 + 次设备号）。由 MKDEV(major, minor) 构造
countunsigned请求的连续设备号数量
nameconst char*设备或驱动名称，会显示在 /proc/devices 中
④返回值
返回值含义
0注册成功
<0注册失败（常见：-EBUSY，表示设备号被占用）
⑤函数功能
register_chrdev_region() 用于静态注册一个指定范围的设备号。
即：
  • 你自己指定主设备号与起始次设备号
  • 内核验证该设备号区间是否空闲
  • 空闲则注册，否则失败
适用于 你明确知道要使用的主设备号 的情况：
  • 厂家要求固定主设备号
  • 驱动文档规定主设备号
  • 某些商业驱动规定固定 major
  • 需要和老版本驱动兼容


⚠️ 如果不知道该用哪个主设备号，不要用这个 API，应使用 alloc_chrdev_region()。


⑥示例：
dev_t devno;
int ret;/* 指定主设备号 200，次设备号从 0 开始，连续申请 2 个设备号 */
devno = MKDEV(200, 0);ret = register_chrdev_region(devno, 2, "mydriver");
if (ret < 0) {printk("register_chrdev_region failed!\n");return ret;
}printk("register success: major=%d minor=%d\n",MAJOR(devno), MINOR(devno));

⑦常见错误与注意事项
Ⅰ 主设备号不能为 10

主设备号 10 由 杂项设备模型 exclusively 使用。
Ⅱ设备号冲突（-EBUSY）

若主设备号已被其他驱动占用，会注册失败。
Ⅲ count 必须为连续数量

不能申请离散设备号，只能申请一个区间。
alloc_chrdev_region()------自动分配主设备号，并注册一段连续的字符设备号。
①头文件
#include <linux/fs.h>

②函数原型
int alloc_chrdev_region(dev_t *dev, unsigned baseminor,unsigned count, const char *name);

③函数参数
参数类型说明
devdev_t*输出参数，用于存放分配得到的起始设备号（主设备号 & 次设备号）
baseminorunsigned起始次设备号，一般设为 0
countunsigned申请的连续设备号数量
nameconst char*驱动名称，用于 /proc/devices 中显示
④返回值
返回值含义
0注册成功
<0注册失败，通常为 -EBUSY 或 -EINVAL
⑤函数功能
alloc_chrdev_region() 的作用：自动分配主设备号，并注册一段连续的字符设备号。
它完成两件重要的事：


内核自动分配主设备号
无需指定主设备号，也不用担心与系统已有驱动冲突。
例如：
dev_t dev;
alloc_chrdev_region(&dev, 0, 2, "mydev");

假设系统分配的主设备号为 245，则：
dev = MKDEV(245, 0)



为驱动预留 count 个连续的次设备号
如果 count=2，则系统同时分配：
主设备号
次设备号
245
0
245
1
 将结果保存到 dev 中
可以通过宏解析主次设备号：
int major = MAJOR(dev);
int minor = MINOR(dev);

适用于：
  • 标准字符设备驱动模型（Linux 2.6+）强烈推荐使用
  • 当你不确定一个主设备号是否被占用时使用
  • 当驱动中需要多个设备节点时（如 led0、led1）
⑥示例：
dev_t devno;
int ret;/* 申请 1 个设备号，起始次设备号 0 */
ret = alloc_chrdev_region(&devno, 0, 1, "led");
if (ret < 0) {printk("alloc_chrdev_region failed\n");return ret;
}printk("major = %d, minor = %d\n", MAJOR(devno), MINOR(devno));

cdev_init()------初始化一个 struct cdev 结构体，并将其与 file_operations 绑定
①头文件
#include <linux/cdev.h>

②函数原型
void cdev_init(struct cdev *cdev, const struct file_operations *fops);

③函数参数
参数类型说明
cdevstruct cdev *指向要初始化的 cdev 结构体对象
fopsconst struct file_operations *指向文件操作集（open/read/write/ioctl 等）
④返回值
返回值含义
无返回值该函数永远不会失败，但必须保证 cdev 指针有效
⑤函数功能
cdev_init() 用于初始化一个 struct cdev 结构体，并将其与 file_operations 绑定。
主要功能：
  1. 将 cdev->ops = fops
  2. 设置 owner 字段为 THIS_MODULE（在 cdev_add 时完成）
  3. 初始化 cdev 的内部链表
  4. 为后续的 cdev_add() 做准备


❗注意：cdev_init 不会分配内存，你必须确保 cdev 已经存在（静态或动态分配）。


使用场景：
  • 当你已经分配好了一个 struct cdev（通常是静态或使用 kmalloc 申请）
  • 在调用 cdev_add() 注册前，必须先进行初始化
  • 旧式字符设备模型的核心步骤之一
⑥示例
① 静态分配方式：
static struct cdev my_cdev;cdev_init(&my_cdev, &my_fops);
my_cdev.owner = THIS_MODULE;cdev_add(&my_cdev, devno, 1);



② 动态分配方式：
struct cdev *cdev;cdev = cdev_alloc();  // 申请结构体空间
cdev_init(cdev, &my_fops);
cdev->owner = THIS_MODULE;cdev_add(cdev, devno, 1);

cdev_add()------将初始化后的 cdev 正式注册到内核
①头文件
#include <linux/cdev.h>

②函数原型
int cdev_add(struct cdev *cdev, dev_t dev, unsigned int count);

③函数参数
参数类型说明
cdevstruct cdev *已初始化的 cdev 对象（必须先 cdev_init）
devdev_t起始设备号（包含主+次设备号）
countunsigned int需要注册的连续设备号数量
④返回值
返回值含义
0注册成功
< 0注册失败（例如：设备号冲突、cdev 指针无效等）
⑤函数功能
⭐ cdev_add() 用于将初始化后的 cdev 正式注册到内核，使其成为可用的字符设备。
其主要功能包括：
  1. 注册 cdev 对象到内核
  2. 绑定设备号 dev（主次设备号）
  3. 启用该字符设备，让用户空间程序可以 open/read/write
  4. 内核会在 /proc/devices 中显示该设备


这是字符设备驱动真正生效的关键步骤。

没有 cdev_add()，驱动等于没注册。


⑥示例：
1）静态 cdev 使用示例
static struct cdev my_cdev;dev_t dev_no;  // 已经通过 register/alloc_chrdev_region 获得的设备号cdev_init(&my_cdev, &my_fops);
my_cdev.owner = THIS_MODULE;if (cdev_add(&my_cdev, dev_no, 1) < 0) {printk("cdev_add error\n");
}



2）动态 cdev 使用示例
struct cdev *cdev;cdev = cdev_alloc();
cdev_init(cdev, &my_fops);
cdev->owner = THIS_MODULE;if (cdev_add(cdev, dev_no, 2) < 0) {printk("cdev_add failed\n");
}

⑦注意事项
⚠ 必须先 cdev_init() 再 cdev_add()，顺序不能反

否则内核会崩溃或 oops。


正确顺序必须是：
① 分配设备号   register_chrdev_region / alloc_chrdev_region
② 分配 cdev     （静态 or cdev_alloc）
③ 初始化 cdev    cdev_init()
④ 添加 cdev      cdev_add()

卸载驱动时：
① cdev_del()
② unregister_chrdev_region()



⚠ 设备号 dev 必须是有效且已申请的

否则会返回 -EINVAL / -EBUSY。
⚠ count 表示连续设备号数量

例如 count=2 表示注册 dev、dev+1 两个设备号。
⚠ 设置 owner 非常重要：
cdev->owner = THIS_MODULE;
否则模块可能被正在使用时卸载，导致 crash。


cdev_del()------将已经注册到内核的 cdev 从内核中注销
①头文件
#include <linux/cdev.h>

②函数原型
void cdev_del(struct cdev *cdev);

③函数参数
参数类型说明
cdevstruct cdev *需要从内核注销的 cdev 对象指针（之前已通过 cdev_add 注册）
④返回值
返回值含义
无（void）此函数没有返回值


虽然没有返回值，但如果传入无效指针，内核可能产生 OOPS，因此需要确保 cdev 有效。


⑤函数功能
⭐ cdev_del() 用于将已经注册到内核的 cdev 从内核中注销。
具体功能：
  1. 将 cdev 从内核字符设备表中删除
  2. 释放 cdev 对应的内核资源
  3. 使设备不可再被用户空间访问
  4. 和 cdev_add() 相反，是卸载驱动时必须执行的清理动作


必须在驱动退出函数中调用，否则会出现设备号资源泄漏。


⑥示例：
● 驱动入口（注册字符设备）
static struct cdev my_cdev;
dev_t dev_no;alloc_chrdev_region(&dev_no, 0, 1, "mydev");cdev_init(&my_cdev, &my_fops);
my_cdev.owner = THIS_MODULE;cdev_add(&my_cdev, dev_no, 1);

● 驱动退出（注销字符设备）
cdev_del(&my_cdev);
unregister_chrdev_region(dev_no, 1);

⑦注意事项
  • ✔ 必须确保 cdev_add() 已经成功执行过，才能调用 cdev_del()
  • ✔ 通常只删除一次，否则可能造成内核崩溃
  • ✔ 如果 cdev 是通过 cdev_alloc() 动态申请的，需要在 cdev_del() 后手动 kfree(cdev)
unregister_chrdev_region()------注销之前注册的一段设备号区域
①头文件
#include <linux/fs.h>

②函数原型
void unregister_chrdev_region(dev_t from, unsigned int count);

③函数参数
参数类型说明
fromdev_t起始设备号（主设备号 + 次设备号）
countunsigned int需要注销的连续设备号数量
④返回值
无
⑤函数功能
⭐ unregister_chrdev_region() 用于注销之前注册的一段设备号区域。
具体功能：
  1. 释放之前申请的设备号（无论是 alloc_chrdev_region 还是 register_chrdev_region 获得的）
  2. 将设备号从内核设备表中移除
  3. 必须在驱动退出函数中调用，否则设备号会泄漏
⑥示例：
● 驱动入口（申请设备号）
dev_t dev_no;
alloc_chrdev_region(&dev_no, 0, 2, "mydev");

● 驱动退出（释放设备号）
unregister_chrdev_region(dev_no, 2);

⑦常见错误及注意事项
错误原因
不调用 unregister_chrdev_region设备号泄漏，导致下次加载驱动失败
count 填写错误部分设备号未释放，导致冲突
from 不是申请得到的设备号会释放错误区域，引发不可预测后果





					http://www.dtcms.com/a/617792.html






相关文章：



  •
                        C++ List 容器详解：迭代器失效、排序与高效操作

    •


  •
                        婚纱网站wordpress微商模板

    •


  •
                        GPT问答：泛型、哈希表与缓存、命名参数。251116

    •


  •
                        免费学软件的自学网站保健品网站建设流程

    •


  •
                        网络访问流程：HTTPS + TCP + IP

    •


  •
                        智能体AI、技术浪潮与冲浪哲学

    •


  •
                        基于 PyTorch + BERT 意图识别与模型微调

    •


  •
                        沃尔沃公司网站建设微信官方网站建设

    •


  •
                        网站备案域名怎么买找在农村适合的代加工

    •


  •
                        42 解决一些问题

    •


  •
                        Claude Code 功能+技巧

    •


  •
                        基于人脸识别和 MySQL 的考勤管理系统实现

    •


  •
                        AUTOSAR_CP_OS-Operating System for Multi-Core：多核操作系统

    •


  •
                        什么是 “信任模型” 和 “安全假设”？

    •


  •
                        【秣厉科技】LabVIEW工具包——HIKRobot（海康机器人系列）

    •


  •
                        网易UU远程全功能技术解构：游戏级性能突围与安全边界探析

    •


  •
                        蓝桥杯第八届省赛单片机设计完全入门（零基础保姆级教程）

    •


  •
                        搭建网站分类建立名词

    •


  •
                        没有域名的网站wordpress占用资源

    •


  •
                        RPA+AI双剑合璧！小红书商品笔记自动发布，效率提升2000%[特殊字符]

    •


  •
                        19.传输层协议UDP

    •


  •
                        linux服务-rsync+inotify文件同步-rsync

    •


  •
                        机器学习之ravel()的作用

    •


  •
                        Wi-Fi 7路由器性能分析：从传输速率到多设备协同全面解析

    •


  •
                        【Java手搓RAGFlow】-1- 环境准备

    •


  •
                        审计部绩效考核关键指标与综合评估方法

    •


  •
                        Photoshop - Photoshop 工具栏（29）钢笔工具

    •


  •
                        营销型网站策划方案大德通众包做网站怎么样

    •


  •
                        使用 Web Workers 提升前端性能：让 JavaScript 不再阻塞 UI

    •


  •
                        HTTP与HTTPS深度解析：从明文传输到安全通信

    •
