Operating System for Multi-Core：多核操作系统

在这里插入图片描述

概述

AUTOSAR 多核 OS 是在单核 AUTOSAR OS 基础上的扩展

核心目标是支持多核心并行执行

同时保持与单核 OS 的兼容性

设计原则包括：

共享配置，独立数据
- 所有核心使用同一套静态配置
  - 确保 ID 跨核唯一
- 但每个核心维护独立的运行时数据结构
  - 如任务控制块、调度器状态
代码复用
- 优先共享代码 base
  - 减少内存占用
- 仅对核心特定逻辑（如中断控制器访问）进行本地化实现
静态绑定
- OS 应用（含任务、ISR）在配置时静态绑定到特定核心
- 运行时不可动态迁移
独立调度
- 每个核心独立执行调度算法，核心间调度无直接关联
- 低优先级核心的任务可与高优先级核心的任务并行

多核 OS 新增关键机制

自旋锁（Spinlock）
- 跨核互斥
IOC（Inter OS-Application Communicator）
- 跨核 / 跨应用通信
主从启动同步
- 确保多核心初始化一致性

背景与原理

多核 OS 与单核 OS 的核心差异

架构定位
- 非 “虚拟 ECU”，而是 “单配置多实例”
- 所有核心共享同一套 OS 配置
  - 如任务 ID、资源 ID 跨核唯一
- 但每个核心运行独立的 OS 实例
  - 含调度器、中断控制器接口
代码部署
- 默认共享代码段
  - 如 OS 内核代码
- 可按需将高频访问代码（如核心本地中断处理）部署到各核心本地存储（提升性能）
故障隔离
- 通过 “OS 应用 - 核心绑定” 实现故障隔离
- 某核心的 OS 应用故障（如内存违规）不直接影响其他核心（除非跨核资源依赖）

设计约束

ID 唯一性
- SWS_Os_00567
  - 所有 OS 对象（任务、资源、闹钟）的 ID 跨核唯一
  - 无论该对象是否支持跨核访问
静态绑定
- SWS_Os_00570/00571
  - 同一 OS 应用的所有任务、ISR 必须绑定到同一核心，不可跨核分布
无动态核心激活
- SWS_Os_00606
- 核心激活（StartCore）的调用约束
  - 必须在调用 StartOS 前完成
  - 仅已激活且尚未调用 StartOS 的核心可调用 StartCore
  - StartOS 后调用 StartCore 返回 E_OS_ACCESS

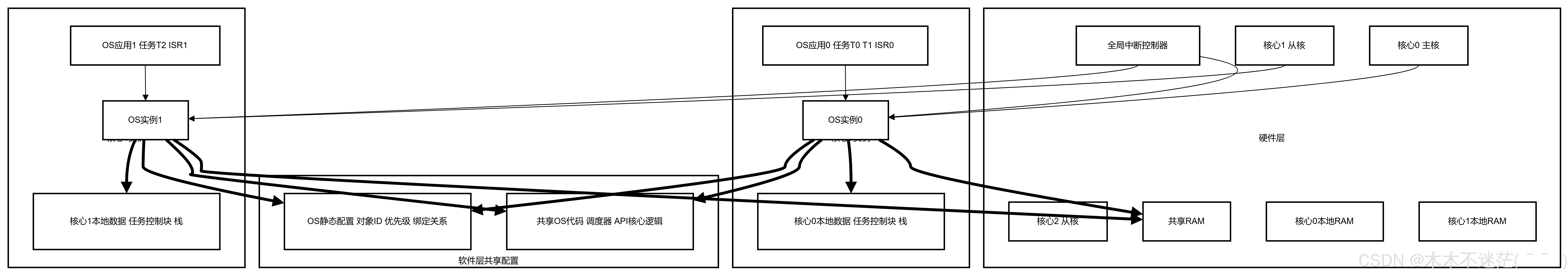

多核 OS 架构概览

在这里插入图片描述

调度

（Scheduling）

调度原则

独立调度
- SWS_Os_00569
  - 每个核心独立执行优先级调度，核心间无调度协同
  - 如核心 0 的低优先级任务 T0 与核心 1 的高优先级任务 T2 可并行执行
优先级本地生效
- 任务优先级仅在其绑定的核心内生效
- 不同核心的同优先级任务无竞争关系
无动态任务迁移
- 任务的核心绑定在配置时确定
- 运行时不可通过调度算法迁移到其他核心

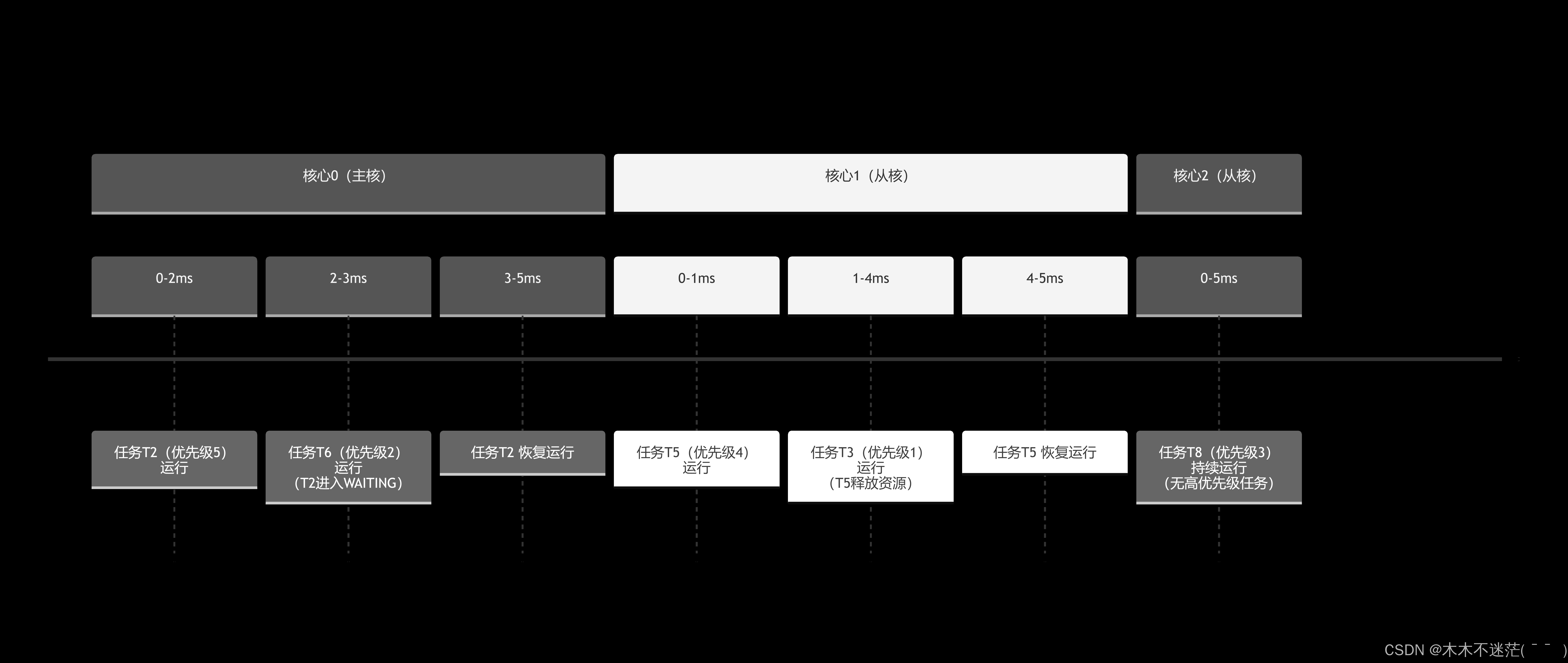

调度行为示例

假设有 3 个核心
- 核心 0 绑定高优先级任务 T2（优先级 5）
- 核心 1 绑定中优先级任务 T5（优先级 4）
- 核心 2 绑定低优先级任务 T8（优先级 3）
调度行为如下：
- 核心 0 仅调度 T2 及本地低优先级任务，不受其他核心任务状态影响
- 若核心 0 的 T2 处于 WAITING 状态，核心 0 调度本地次高优先级任务
  - 如 T6，优先级 2
- 核心间任务无抢占关系
  - 核心 1 的 T5 不会被核心 0 的 T2 抢占

在这里插入图片描述

可定位实体

（Locatable Entities, LE）

定义与作用

可定位实体
- 指必须完全部署在单个核心上的软件单元，其功能不受部署核心影响
- AUTOSAR 多核系统中（当前版本），OS 应用是唯一的 LE
  - 未来版本可能扩展其他类型的 LE
核心绑定依据
- SWS_Os_00573
  - OS 应用的核心绑定通过 OsAppEcucPartitionRef 配置
  - 引用的 EcucPartition 定义了核心归属
  - OS 生成工具自动将 OS 应用映射到对应核心
单 / 多核 OS 应用差异
- 单核系统
  - OS 应用仅在 SC3/SC4 支持
    - 用于内存保护
- 多核系统
  - OS 应用强制支持（无论 SC 等级）
  - 即使不启用内存保护，也需通过 OS 应用实现 “任务 - 核心绑定”

关键约束

无跨 LE 资源共享
- OS 应用（LE）的资源（如任务栈、私有数据）仅本核心可访问
- 跨核心访问需通过 IOC 或共享内存
SC 等级适配
- SWS_Os_00764
  - 多核系统中，SC1/SC2 也支持 OS 应用
  - 且 SC1 支持标准模式
    - 无需扩展状态

多核启动概念

（Multi-Core Start-up Concept）

启动模式：主从架构

AUTOSAR 多核启动强制采用主从模式
- 硬件不支持则通过软件模拟
主核：
- 硬件上电后自动启动的核心
- 负责初始化共享资源（如共享 RAM）、激活从核
从核：
- 需通过主核 / 其他已激活从核调用 StartCore 激活
- 激活后执行硬件初始化，再调用 StartOS

启动流程与同步点

StartOS 是多核启动的核心同步机制
同步点 1：
- StartOS 调用后，执行全局 StartupHook 前
- 所有核心需在此处同步，确保共享资源初始化完成
同步点 2：
- 全局 StartupHook 执行后，调度器启动前
- 确保所有核心的 OS 应用初始化完成

核心激活 API（StartCore）

功能：
- 激活指定核心，返回激活状态
  - E_OK= 成功
  - E_OS_ID= 核心无效
  - E_OS_STATE= 核心已激活
调用约束：
- 仅可在 StartOS 前调用
- StartOS 后调用返回 E_OS_ACCESS
从核初始化：
- 从核激活后，先执行编译器 / 硬件特定初始化（如设置栈指针）
- 再进入 main 函数，通过 GetCoreID 区分核心身份

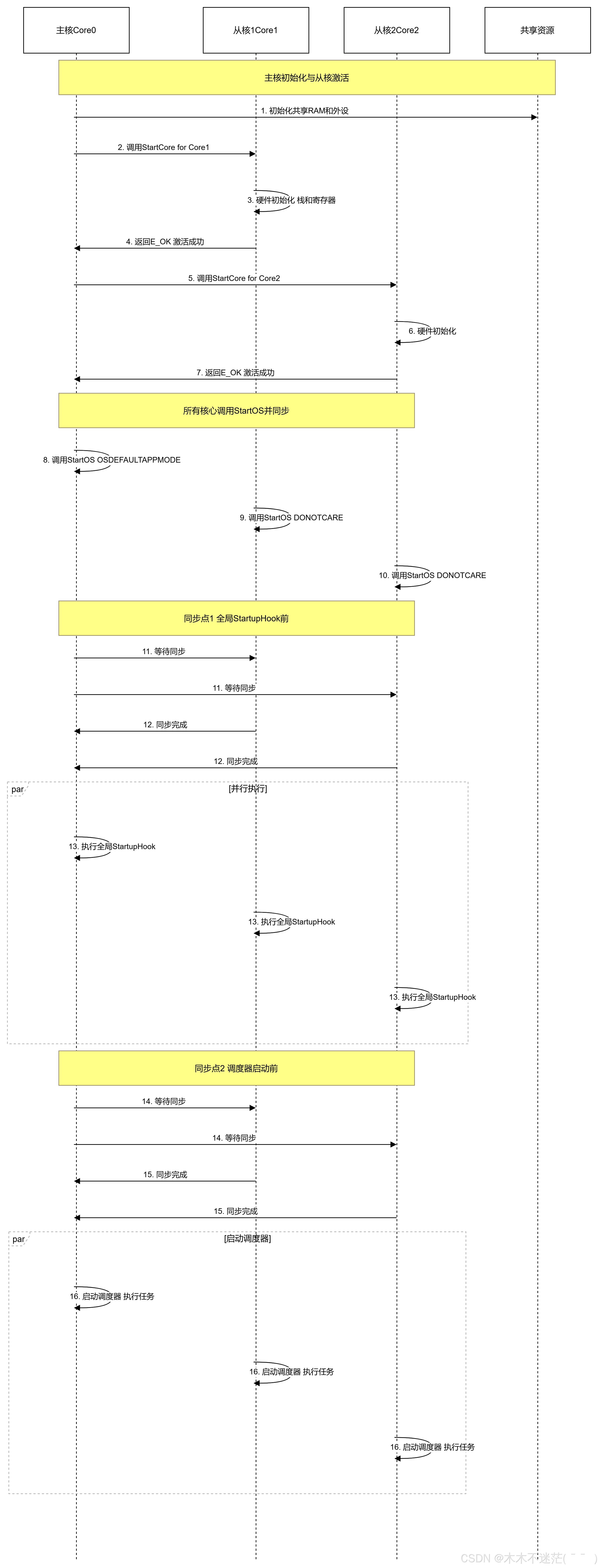

多核启动流程

核心控制

（Cores under control of the AUTOSAR OS）

核心数量配置

静态配置
- SWS_Os_00583
  - 通过 OsNumberOfCores 配置 OS 可控制的最大核心数（默认 1）
  - 配置值需小于等于硬件实际核心数
核心 ID 规则
- SWS_Os_00825
  - 逻辑核心 ID（CoreIdType）为 0 开始的连续整数
  - OS_CORE_ID_MASTER 指向主核（通常为 ID=0）

核心状态查询

API GetCoreID
- 返回当前执行核心的逻辑 ID（CoreIdType）
- 可在 StartOS 前调用（用于核心初始化分支）
API GetNumberOfActivatedCores
- 返回已激活且调用 StartOS 的核心数量
- 仅支持在任务 / Category 2 ISR 中调用

多核关闭概念

（Multi-Core Shutdown Concept）

AUTOSAR 多核支持两种关闭方式

同步关闭（ShutdownAllCores）

触发场景
- 需关闭所有核心的严重故障
- 如共享内存损坏、全局时钟故障
流程
- ①
  - 调用者（仅可信应用）调用 ShutdownAllCores(Error)
  - OS 向所有核心发送关闭信号
    - 若某核心已进入关闭流程
    - OS 需等待其完成关闭步骤（含本地 OS 应用 ShutdownHook）
- ②
  - 各核心执行本地 OS 应用的 ShutdownHook
- ③
  - 所有核心同步后，执行全局 ShutdownHook
    - 参考SWS_Os_00587
- ④
  - 所有核心禁用中断，进入死循环（不返回）
约束
- SWS_Os_00716
  - 非可信应用调用 ShutdownAllCores 会被忽略
- SWS_Os_00587
  - 全局 ShutdownHook 前必须完成所有核心同步
  - 含等待已关闭核心

独立关闭（ShutdownOS）

触发场景
- 仅需关闭单个核心的故障
- 如核心本地任务死锁
流程
- 调用 ShutdownOS(Error) 仅关闭当前核心
- 执行该核心的 ShutdownHook、禁用中断、进入死循环
注意
- AUTOSAR R4.x 不推荐使用（模式管理不支持）
- 需手动确保其他核心无依赖该核心的资源

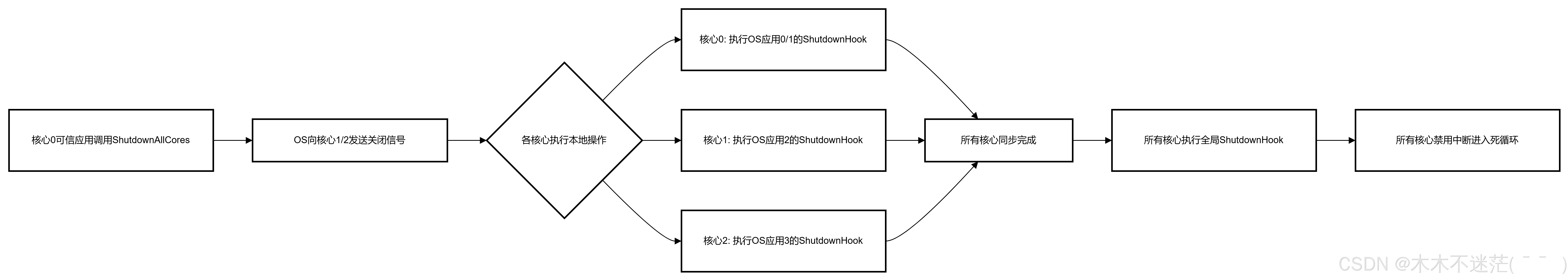

同步关闭流程

在这里插入图片描述

多核服务功能

（OS Service Functionality）

服务分类与跨核支持

跨核支持
- 示例
  - ActivateTask
- 跨核支持情况
  - 支持调用其他核心的任务（需权限）
  - 同步返回结果
- 错误码（跨核不支持时）
核心本地
- 示例
  - DisableAllInterrupts
- 跨核支持情况
  - 仅影响调用核心，不影响其他核心
- 错误码（跨核不支持时）
  - E_OS_CORE
新增多核服务
- 示例
  - GetSpinlock
- 跨核支持情况
  - 跨核互斥，支持所有激活核心调用
- 错误码（跨核不支持时）

关键服务扩展说明

跨核任务激活（ActivateTask）
- 同步性：
  - SWS_Os_00598
    - 跨核调用 ActivateTask 为同步操作
    - 用者需等待目标核心完成任务激活（或返回错误）后才能继续
- 错误处理：
  - SWS_Os_00599
    - 跨核激活错误（如目标核心未启动）由调用核心的 ErrorHook 处理，而非目标核心
- 异步版本
  - SWS_Os_00816
    - 提供 ActivateTaskAsyn
    - 无返回值，错误仅通过全局 ErrorHook 报告
自旋锁服务（GetSpinlock/ReleaseSpinlock）
- 作用
  - 跨核互斥（替代单核的 GetResource）
  - 用于保护跨核共享资源
    - 如共享 RAM 中的数据
- 特性
  - 忙等机制
    - 获取不到自旋锁时
    - 调用者循环查询（不阻塞调度）
      - 适合短时间持有锁场景（如共享数据读写）
  - 无优先级反转防护
    - 需用户确保持有自旋锁的任务优先级足够高
    - 避免低优先级任务持有锁导致高优先级任务忙等
  - 嵌套约束与死锁检测
    - SWS_Os_00660
      - 需配置自旋锁嵌套顺序（OsSpinlockSuccessor）

        定义唯一嵌套链
      - 违反顺序返回 E_OS_NESTING_DEADLOCK
    - SWS_Os_00661
      - OS 会主动检测核心内自旋锁嵌套死锁

        如违反配置顺序获取锁
      - 触发时返回 E_OS_NESTING_DEADLOCK
可信函数调用（CallTrustedFunction）
- 跨核限制
  - SWS_Os_00623
    - 仅支持调用同一核心的可信函数
    - 跨核调用返回 E_OS_ACCESS
- 模式切换
  - 调用时 OS 自动从非特权模式切换到特权模式（若硬件支持），执行完成后切回

中断禁用

（Interrupt Disabling）

核心本地生效

SWS_Os_00590-00595
- 所有中断禁用服务（DisableAllInterrupts /SuspendOSInterrupts 等）仅影响调用核心，其他核心的中断状态不变
示例
- 核心 0 调用 DisableAllInterrupts 后
- 核心 1 的中断仍正常响应，核心 0 的中断被禁用

自旋锁机制

（The Spinlock Mechanism）

核心作用与原理

自旋锁是跨核互斥的唯一机制，用于保护跨核共享资源
- 如多核间传递的数据缓冲区
原理：
- 基于原子操作（Test-And-Set）实现 “锁占用检查 - 占用” 的原子性
- 忙等特性：
  - 获取不到锁时，调用者持续循环查询（不释放 CPU）
  - 适合短时间持有锁的场景
    - 如共享数据读写

关键约束与需求

无跨核资源冲突
- SWS_Os_00658/00659
  - 禁止同一核心的任务 / ISR 占用本核心其他任务 / ISR 已持有的自旋锁
  - 避免核心内死锁

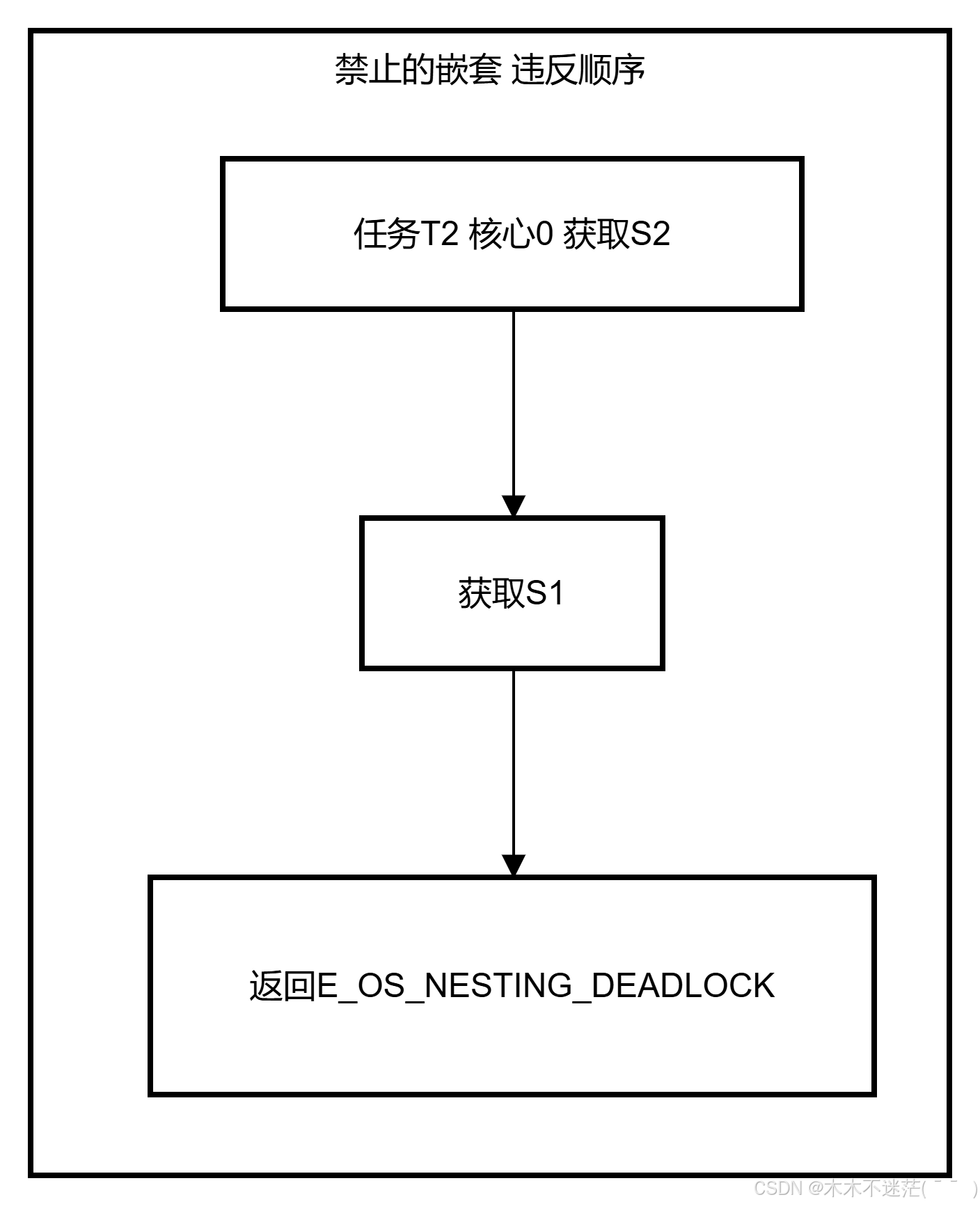

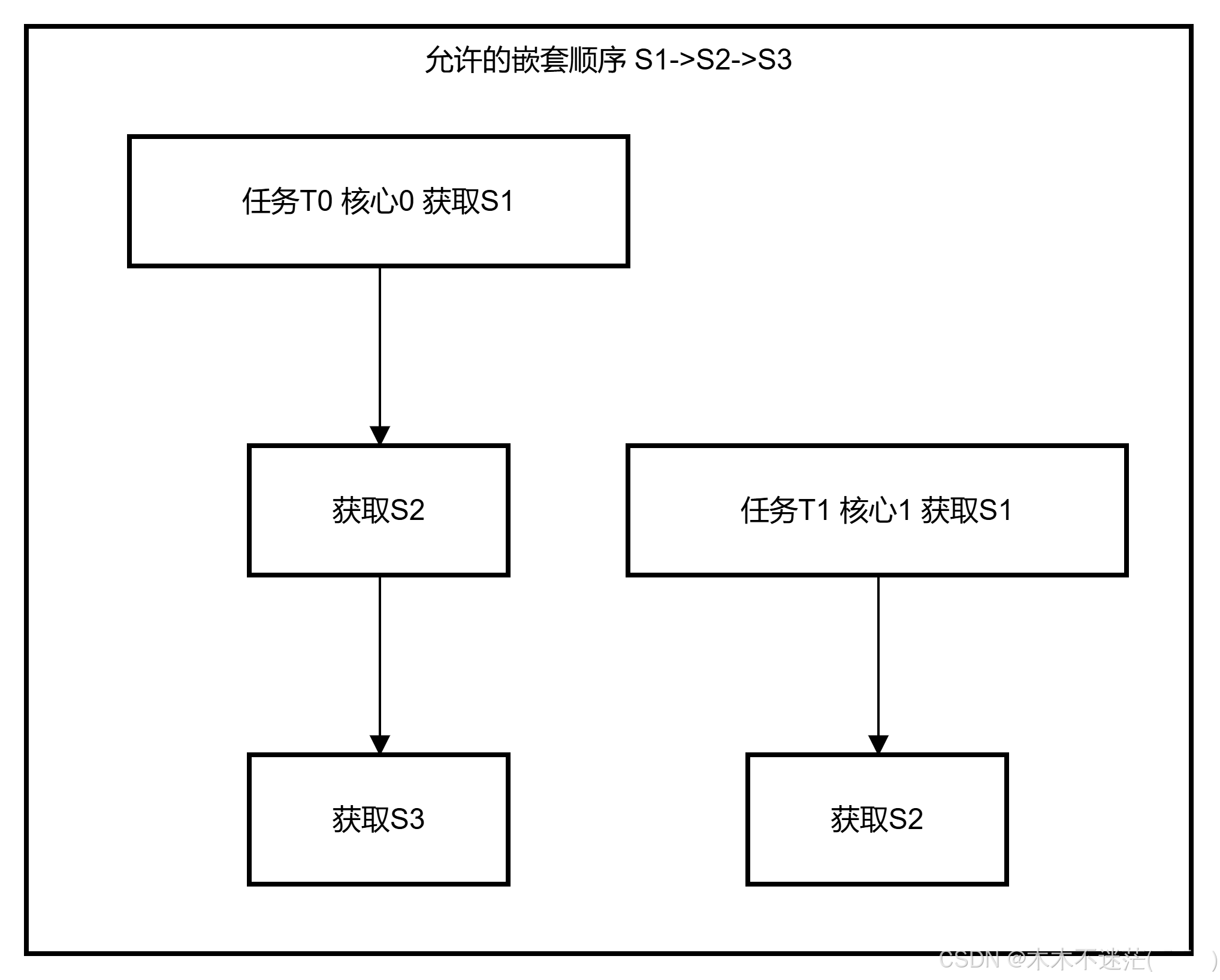

死锁避免
- SWS_Os_00660/00661
  - 需配置自旋锁的唯一嵌套顺序（如 S1→S2→S3）
  - 违反顺序返回 E_OS_NESTING_DEADLOCK
释放规则
- SWS_Os_00801
  - 自旋锁与资源需按 LIFO 顺序释放
  - 违反返回 E_OS_NOFUNC

自旋锁 vs 单核资源（Resource）

自旋锁（Spinlock）
- 适用场景
  - 跨核共享资源
- 实现机制
  - 原子操作 + 忙等
- 优先级反转防护
  - 无（需用户保证）
- 核心内嵌套
  - 支持（需配置顺序）
单核资源（Resource）
- 适用场景
  - 单核内任务共享资源
- 实现机制
  - 优先级天花板协议
- 优先级反转防护
  - 有（提升持有资源任务优先级）
- 核心内嵌套
  - 支持
