分布式专题——56 微服务日志采集与分析系统实战

1 为什么要使用 ELK

• 随着企业信息化进程加速，日志数据呈现量急剧增加、来源多样、格式复杂的特点，传统日志管理方式已难以满足需求，这是引入ELK的核心背景；

• ELK（ElasticSearch、Logstash、Kibana）的由三个组件构成，各自承担关键功能，形成高效的日志管理方案：

  • Elasticsearch：提供强大的分布式搜索能力，支撑日志的快速检索；

  • Logstash：具备灵活的数据采集与处理功能，负责日志的收集和预处理；

  • Kibana：提供直观的数据可视化界面，将复杂日志数据以图表等形式呈现，便于理解分析；

  • 三者结合，为企业和开发人员提供了高效、实时、可扩展且易用的日志管理解决方案，助力提升工作效率和问题解决速度；

• 使用ELK的主要原因

  • 集中化管理与高效检索日志

    • 在大型分布式系统中，ELK可构建集中式日志系统，实现所有节点日志的统一收集、管理和访问，大幅提高定位问题的效率；

    • Elasticsearch的强大检索特性，能快速查询问题日志，显著提升运维人员的工作效率；

  • 全面的日志分析与系统监控

    • ELK可管理和分析多种日志类型，包括系统日志、应用程序日志、安全日志等，帮助系统运维和开发人员了解服务器软硬件信息、检查配置错误及其原因；

    • 通过分析和监控日志，能及时了解服务器的负荷、性能和安全性，从而及时采取措施纠正错误；

  • 直观的数据可视化与理解

    • Kibana为Elasticsearch提供Web可视化界面，可生成各种维度的表格、图形，让复杂的日志数据“可视化”；

    • 可视化界面帮助用户更直观地理解和分析数据，进一步提升日志分析和系统监控的效果。

2 ELK 的整体架构分析

• ELK架构分为两种类型：
  • 经典的ELK架构
  • 整合消息队列（Redis/Kafka/RabbitMQ）和Nginx的ELK架构

2.1 经典的ELK架构

• 组成：

  • 经典ELK架构主要由 Filebeat + Logstash + Elasticsearch + Kibana 组成；
  • 早期架构仅包含Logstash + Elasticsearch + Kibana，后来因Filebeat轻量级、高效性的特点，逐渐被引入作为日志收集工具；

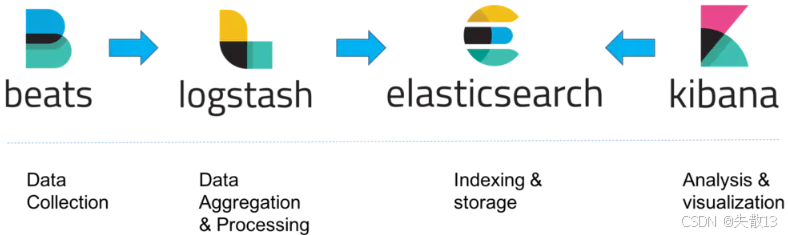

• 流程与组件分工：

  • Beats（以Filebeat为代表）：负责 Data Collection（数据收集），作为轻量级日志收集代理，部署在客户端，消耗资源少，高效收集日志数据；

  • Logstash：负责 Data Aggregation & Processing（数据聚合与处理），对Filebeat收集的日志数据进行过滤、转换等操作，再发送到Elasticsearch；

  • Elasticsearch：负责 Indexing & Storage（索引与存储），基于Lucene的分布式搜索和分析引擎，提供强大的数据存储和搜索能力；

  • Kibana：负责 Analysis & Visualization（分析与可视化），为Elasticsearch提供Web可视化界面，通过图表、仪表盘等形式直观查看和分析日志数据；

• 特点：

  • 日志收集：Filebeat轻量级，客户端部署，资源消耗少，高效收集日志；

  • 数据处理：Logstash作为数据处理管道，完成日志的过滤、转换等操作；

  • 存储与检索：Elasticsearch提供分布式存储和强大检索能力；

  • 可视化：Kibana实现日志数据的可视化分析；

• 适用场景：主要适用于数据量较小的开发环境。但因缺少消息队列的缓冲机制，若Logstash或Elasticsearch故障，存在数据丢失的风险。

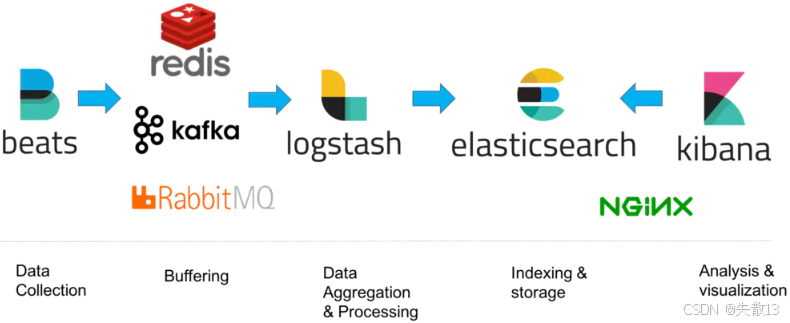

2.2 整合消息队列+Nginx的ELK架构

• 组成：在经典ELK架构基础上，整合 消息队列（Redis、Kafka、RabbitMQ任选） 和 Nginx，形成更复杂的架构；

• 流程与组件分工：

  • Beats：依然负责 Data Collection（数据收集）；

  • 消息队列（Redis/Kafka/RabbitMQ）：负责 Buffering（缓冲），作为中间缓冲层；

  • Logstash：负责 Data Aggregation & Processing（数据聚合与处理）；

  • Elasticsearch：负责 Indexing & Storage（索引与存储）；

  • Kibana：负责 Analysis & Visualization（分析与可视化）；

  • Nginx：作为高性能Web和反向代理服务器，优化系统性能和可用性；



• 特点：

  • 消息队列：引入后作为缓冲机制，即使Logstash或Elasticsearch故障，日志数据也不会丢失；同时能修剪网络传输峰，降低数据丢失可能性；

  • Nginx：在负载均衡、缓存等方面发挥作用，提升系统性能和用户访问体验；

  • 扩展性：引入消息队列和Nginx后，架构扩展性增强，可根据实际需求动态调整各组件的资源分配和部署规模；

• 适用场景：主要适用于生产环境，尤其是需要处理大数据量的场景。能确保数据的安全性和完整性，同时提供高性能的日志处理和可视化分析服务。

3 数据处理管道Logstash

3.1 概述

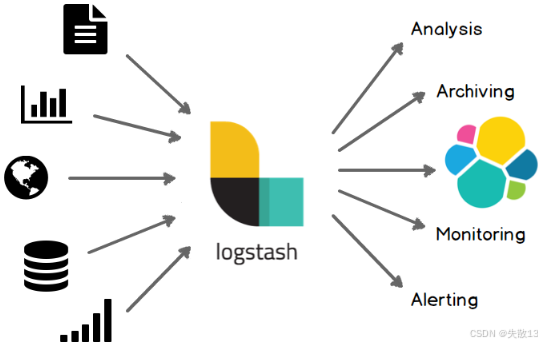

• Logstash是免费且开放的服务器端数据处理管道，能够从多个来源采集数据、转换数据，然后将数据发送到目标存储库中；

• 官网：Logstash：收集、解析和转换日志 | Elastic；

• 应用场景：作为ETL工具（Extract-Transform-Load，提取-转换-加载）和数据采集处理引擎，支持日志、指标、Web应用、数据库等多源数据的采集与处理，最终服务于分析（Analysis）、归档（Archiving）、监控（Monitoring）、告警（Alerting）等场景；



3.2 Logstash的核心概念

• Pipeline

  • 是Logstash的核心处理流程，包含Input—Filter—Output三个阶段；

  • 负责插件生命周期管理和队列管理，是数据从采集到输出的完整流转通道；

• Logstash Event

  • 是数据在Logstash内部流转时的具体表现形式：在Input阶段被转换为Event，在Output阶段被转化为目标格式数据；

  • 本质是一个Java Object，可在配置文件中对其属性进行增删改查；

• Codec（Code / Decode，编码/解码）：

  • 将原始数据**decode（解码）**成Event；
  • 将Event **encode（编码）**成目标数据，实现数据格式的转换适配。

3.3 Logstash的数据传输原理

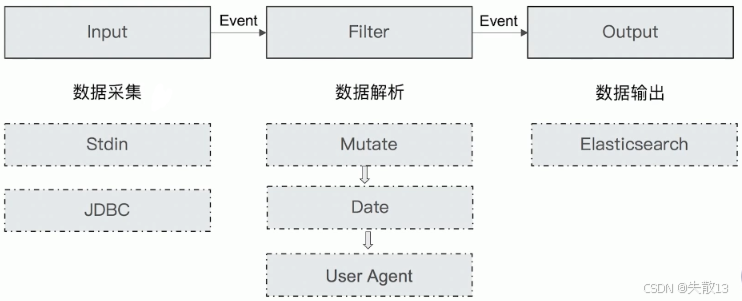

• 数据传输遵循**“Input（数据采集）→ Filter（数据解析）→ Output（数据输出）”**的流程，各阶段有典型组件支撑：

  阶段	功能	典型组件示例
  Input	数据采集与输入	Stdin（标准输入）、JDBC（数据库连接）
  Filter	实时解析和数据转换	Mutate（数据修改）、Date（日期处理）、User Agent（用户代理解析）
  Output	存储与数据导出	Elasticsearch（主流存储目标）

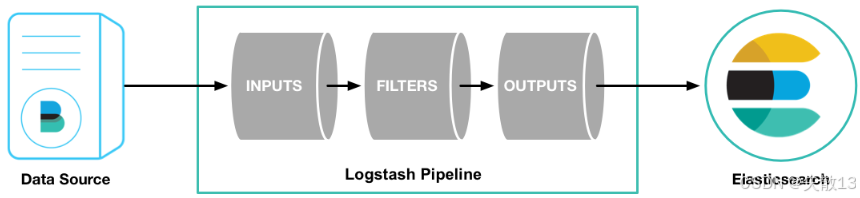

• Logstash通过**管道（Pipeline）**完成数据的采集与处理，流程如下：

  • 数据采集（Input）：从数据源（Data Source，如日志文件、数据库等）采集数据，支持多种输入插件，以连续的流式传输方式获取数据；

  • 数据过滤/预处理（Filter，可选）：通过Filter插件对数据进行过滤、转换（如字段提取、格式调整等），构建结构化数据；

  • 数据输出（Output）：将处理后的数据发送到目标存储（如Elasticsearch），支持多种输出插件配置；



3.4 Logstash的安装与配置

3.4.1 Logstash的安装

• Logstash官方安装文档地址：[Installing Logstash | Logstash Reference 8.14] | Elastic；

• 下载并解压Logstash

  • Logstash下载地址：Past Releases | Elastic；

  • 选择版本 8.14.3；

  • 不同系统的下载链接：

    • Windows系统：https://artifacts.elastic.co/downloads/logstash/logstash-8.14.3-windows-x86_64.zip；

    • Linux系统：https://artifacts.elastic.co/downloads/logstash/logstash-8.14.3-linux-x86_64.tar.gz；

• 测试：运行最基本的Logstash管道

  • 进入Logstash目录：执行命令 cd logstash-8.14.3，切换到Logstash的安装目录；

  • 不同系统的测试命令：

    • Linux系统：

      bin/logstash -e 'input { stdin {} } output { stdout {} }'


      • 其中-e选项表示“直接把配置放在命令中”，用于快速测试；

    • Windows系统：

      .\bin\logstash.bat -e "input { stdin {} } output { stdout {} }"


  • 测试逻辑说明：

    • input { stdin {} }：配置Logstash从**标准输入（键盘输入）**采集数据；

    • output { stdout {} }：配置Logstash将处理后的数据输出到标准输出（终端）；

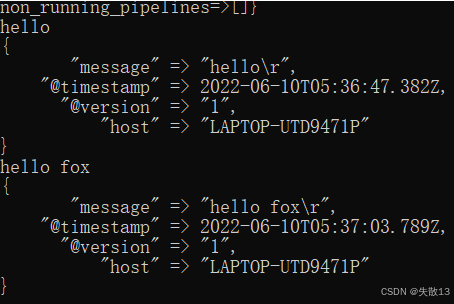

• 当在终端输入内容（如hello、hello fox）后，Logstash会将输入内容以结构化的Event形式输出

  • 包含以下字段：

    • message：输入的原始内容（如"hello\r"、"hello fox\r"）；

    • @timestamp：数据处理的时间戳（如2022-06-10T05:36:47.382Z）；

    • @version：Logstash事件的版本（固定为"1"）；

    • host：运行Logstash的主机名（如"LAPTOP-UTD9471P"）；



  • 这表明Logstash的管道已成功运行，能够完成“输入→输出”的基本数据处理流程。

3.4.2 Logstash的配置

• Logstash官方配置文档地址：[Creating a Logstash pipeline | Logstash Reference 8.14] | Elastic；

• Logstash的管道配置文件对每种类型的插件（Input、Filter、Output）提供单独配置部分，用于处理管道事件；

  • Input部分

    input {stdin {}
    }


    • 功能：配置数据输入源，此处使用stdin插件，从**标准输入（键盘）**采集数据；

  • Filter部分

    filter {grok {match => { "message" => "%{COMBINEDAPACHELOG}" }}date {match => [ "timestamp", "dd/MMM/yyyy:HH:mm:ss Z" ]}
    }


    • grok插件：通过正则匹配（%{COMBINEDAPACHELOG}是预定义的Apache日志格式），尝试将message字段解析为结构化数据；

    • date插件：尝试将名为timestamp的字段按格式dd/MMM/yyyy:HH:mm:ss Z解析为时间戳，用于统一时间格式；

  • Output部分

    output {elasticsearch {index => "logstash-demo"hosts => ["localhost:9200"]}stdout { codec => rubydebug }
    }


    • elasticsearch插件：将处理后的数据输出到Elasticsearch，指定索引为logstash-demo，Elasticsearch服务地址为localhost:9200；

    • stdout插件：同时将数据输出到终端，codec => rubydebug用于以结构化格式（便于调试）展示输出内容；

• 每个配置部分可包含一个或多个插件，Logstash会按照插件在配置文件中出现的顺序依次处理（例如Filter中的grok先执行，再执行date）；

• 执行以下命令启动Logstash并加载配置文件（假设配置文件名为logstash-demo.conf）：

  bin/logstash -f logstash-demo.conf

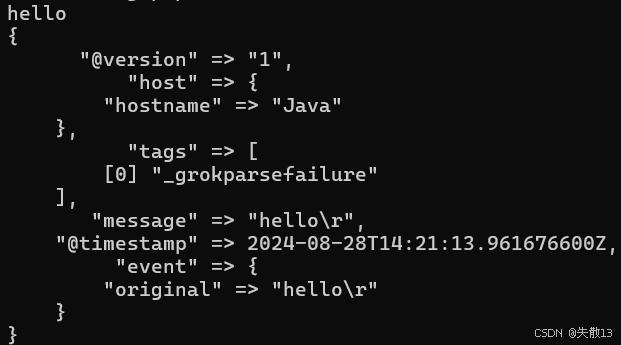

  • 当输入hello后，终端输出结构化数据，包含以下关键信息：

    • @version：事件版本（固定为"1"）

    • host：运行Logstash的主机信息（如"hostname" => "Java"）

    • tags：包含"_grokparsefailure"，说明grok插件解析"hello"时失败（因hello不符合Apache日志格式）

    • message：原始输入内容（"hello\r"）

    • @timestamp：事件处理的时间戳（如2024-08-28T14:21:13.961676600Z）

    • event.original：原始事件内容（"hello\r"）

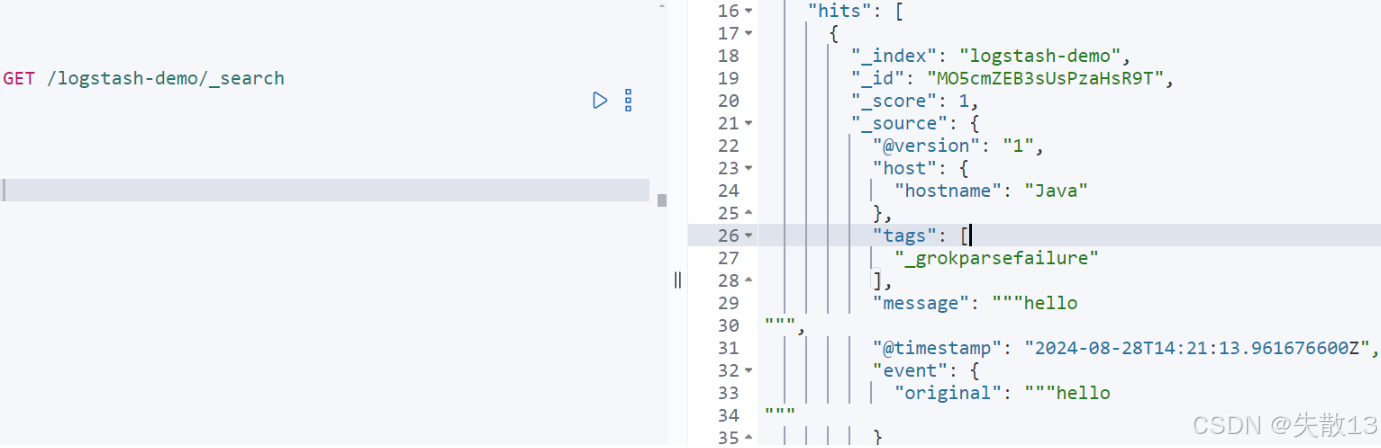

• 通过Elasticsearch的检索API可查看到，数据已成功写入logstash-demo索引，字段与终端输出一致，验证了数据已同步到Elasticsearch中；



3.4.3 Logstash的插件

3.4.3.1 插件分类

• Logstash插件分为Input、Filter、Output、Codec四大类，各自承担不同功能；

• Input Plugins（输入插件）

  • 官方文档：[Input plugins | Logstash Reference 8.14] | Elastic；

  • 核心特点：一个Pipeline可以包含多个Input插件，支持从多种数据源采集数据；

  • 常见插件示例：

    • 基础输入：Stdin（标准输入）、File（文件）；
    • 中间件/数据库：Beats、Log4J、Elasticsearch、JDBC、Kafka、Rabbitmq、Redis；
    • 协议/服务：JMX、HTTP、Websocket、UDP、TCP；
    • 云存储/平台：Google Cloud Storage、S3、Github、Twitter；

• Filter Plugins（过滤插件）

  • 官方文档：[Filter plugins | Logstash Reference 8.14] | Elastic；

  • 核心功能：对Logstash Event进行解析、字段删除、类型转换等处理；

  • 常见插件示例：

    • Date：日期解析；
    • Dissect：分割符解析；
    • Grok：正则匹配解析；
    • Mutate：对字段做多种操作（Convert类型转换、Gsub字符串替换、Split/Join/Merge字符串/数组操作、Rename字段重命名、Update/Replace字段内容更新、Remove_field字段删除）；
    • Ruby：利用Ruby代码动态修改Event；

• Output Plugins（输出插件）

  • 官方文档：[Output plugins | Logstash Reference 8.14] | Elastic；

  • 核心特点：是Pipeline的最后一个阶段，负责将Event发送到特定目的地；

  • 常见插件示例：

    • 存储引擎：Elasticsearch；
    • 通知/监控：Email、Pageduty；
    • 数据库/中间件：Influxdb、Kafka、Mongodb、Opensdb、Zabbix；
    • 协议/服务：Http、TCP、Websocket；

• Codec Plugins（编解码插件）

  • 官方文档：[Codec plugins | Logstash Reference 8.14] | Elastic；

  • 核心功能：将原始数据decode成Event，再将Event encode成目标数据，实现数据格式的转换适配；

  • 内置插件示例：Line/Multiline、JSON/Avro/Cef（ArcSight Common Event Format）、Dots/Rubydebug。

3.4.3.2 Codec插件之Multiline（多行编解码）

• 用于处理多行数据（如异常堆栈信息），核心是通过配置参数将多行合并为一个Event；

• 配置参数

  • pattern：设置行匹配的正则表达式；

  • what：匹配成功时，该行属于上一个事件（previous）还是下一个事件（next）；

  • negate：是否对pattern的结果取反（true/false）；

• 例：处理Java异常堆栈

  • 以包含多行的NullPointerException堆栈为例，配置文件multiline-exception.conf如下：

    input {stdin {codec => multiline {pattern => "^\s"  # 匹配以空白开头的行what => "previous"  # 匹配行属于上一个事件}}
    }
    filter {}
    output {stdout { codec => rubydebug }
    }


  • 执行命令：bin/logstash -f multiline-exception.conf，即可将多行异常堆栈合并为一个Event输出。

3.4.3.3 Logstash Queue（队列）

• 用于在Pipeline中缓冲数据，分为两种类型：

• In Memory Queue（内存队列）：数据存储在内存中，若进程Crash或机器宕机，会导致数据丢失；

• Persistent Queue（持久化队列）

  • 特点：数据持久化到磁盘，即使机器宕机，数据也不会丢失；能保证数据被消费，可替代Kafka等消息队列的缓冲区作用；

  • 配置方式（在pipelines.yml中设置）：

    queue.type: persisted  # 默认是memory
    queue.max_bytes: 4gb   # 队列最大容量

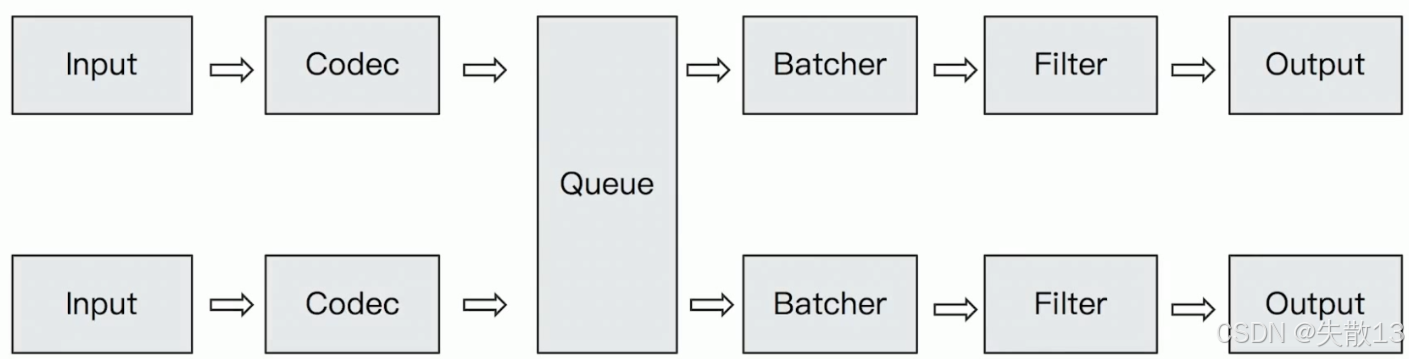

• 队列在Pipeline中的流程：Input → Codec → Queue → Batcher → Filter → Output，多个Input可共享Queue进行数据缓冲与分发；



3.4.4 练习：同步MySQL数据到ElasticSearch

3.4.4.1 需求分析

• 将MySQL数据库中的用户数据同步到ElasticSearch，借助ES的全文搜索能力提升搜索速度，具体需求包括：

  • 新增用户信息需同步到ES

  • 用户信息更新后，ES需同步更新

  • 支持增量更新（只同步变化的数据）

  • 用户注销后，不能被ES搜索到

3.4.4.2 实现思路

• 借助Logstash的JDBC Input Plugin将数据从MySQL读取到Logstash，再通过Elasticsearch Output Plugin同步到ES。JDBC Input Plugin的关键能力：

  • 需自行提供JDBC Driver（如MySQL的JDBC驱动包）

  • 支持定时任务调度（语法基于Rufus-scheduler，扩展了Cron语法）

  • 支持通过Tracking_column/sql_last_value记录状态，实现增量更新

• 官方文档：[Jdbc input plugin | Logstash Reference 8.14] | Elastic。

3.4.4.3 JDBC Input Plugin实现步骤

• 拷贝JDBC依赖：将MySQL的JDBC驱动包（如mysql-connector-java-5.1.49.jar）拷贝到Logstash的自定义目录（如logstash-8.14.3/drivers）；

• 准备配置文件mysql-demo.conf。配置文件分为input、output两个部分，实现MySQL数据采集与ES同步：

  input {jdbc {# JDBC驱动路径与类名jdbc_driver_library => "/home/fox/logstash-8.14.3/driver/mysql-connector-java-5.1.49.jar"jdbc_driver_class => "com.mysql.jdbc.Driver"# MySQL连接信息jdbc_connection_string => "jdbc:mysql://localhost:3306/test?useSSL=false"jdbc_user => "root"jdbc_password => "123456"# 增量更新配置use_column_value => true  # 启用字段值追踪tracking_column => "last_updated"  # 追踪的字段（需是数值或时间类型）tracking_column_type => "numeric"  # 追踪字段类型（numeric/ timestamp）record_last_run => true  # 记录最后一次运行状态last_run_metadata_path => "jdbc-position.txt"  # 状态保存路径statement => "SELECT * FROM user where last_updated > :sql_last_value;"  # 增量查询SQLschedule => "* * * * * *"  # Cron表达式，设置任务触发频率}
  }output {# 同步到Elasticsearchelasticsearch {document_id => "%{id}"  # 文档ID关联MySQL的id字段document_type => "_doc"index => "users"  # ES索引名hosts => ["http://localhost:9200"]username => "elastic"  # ES认证信息password => "123456"}# 终端输出调试（可选）stdout {codec => rubydebug}
  }


• 运行Logstash。执行命令启动Logsta sh并加载配置文件：

  bin/logstash -f mysql-demo.conf


3.4.4.4 测试

• 表结构：创建user表，包含id（主键）、name、address、last_updated（增量追踪字段）、is_deleted（注销标记字段）；

  CREATE TABLE `user` (`id` int NOT NULL AUTO_INCREMENT,`name` varchar(50) DEFAULT NULL,`address` varchar(50) DEFAULT NULL,`last_updated` bigint DEFAULT NULL,`is_deleted` int DEFAULT NULL,PRIMARY KEY (`id`)
  ) ENGINE=InnoDB;


• 插入数据：新增用户“张三”，并设置last_updated为当前时间戳；

  INSERT INTO user(name,address,last_updated,is_deleted)
  VALUES("张三","广州天河",unix_timestamp(NOW()),0);


• 更新数据：更新“张三”的地址，并更新last_updated；

  UPDATE user SET address="广州白云山",last_updated=unix_timestamp(NOW()) WHERE name="张三";


• 注销用户：标记“张三”为注销（is_deleted=1），并更新last_updated；

  UPDATE user SET is_deleted=1,last_updated=unix_timestamp(NOW()) WHERE name="张三";


• 数据同步效果：

  • 插入、更新操作后，Logstash会通过增量查询将变化的数据同步到ES，终端可通过stdout { codec => rubydebug }看到结构化的同步数据；

  • 注销操作后，数据仍会同步到ES，但可通过ES的Alias机制过滤掉注销用户；

3.4.4.5 ES中查询优化（Alias机制）

• 通过创建**别名（Alias）**并添加过滤条件，实现“只显示未被注销的用户”：

• 创建Alias：

  POST /_aliases
  {"actions": [{"add": {"index": "users","alias": "view_users","filter": { "term": { "is_deleted": 0 } }}}]
  }


• 通过Alias查询：只会返回is_deleted=0的用户，注销用户（is_deleted=1）不会被检索到

  POST view_users/_search
  {"query": {"term": {"name.keyword": {"value": "张三"}}}
  }


4 轻量级采集器FileBeat

4.1 概述

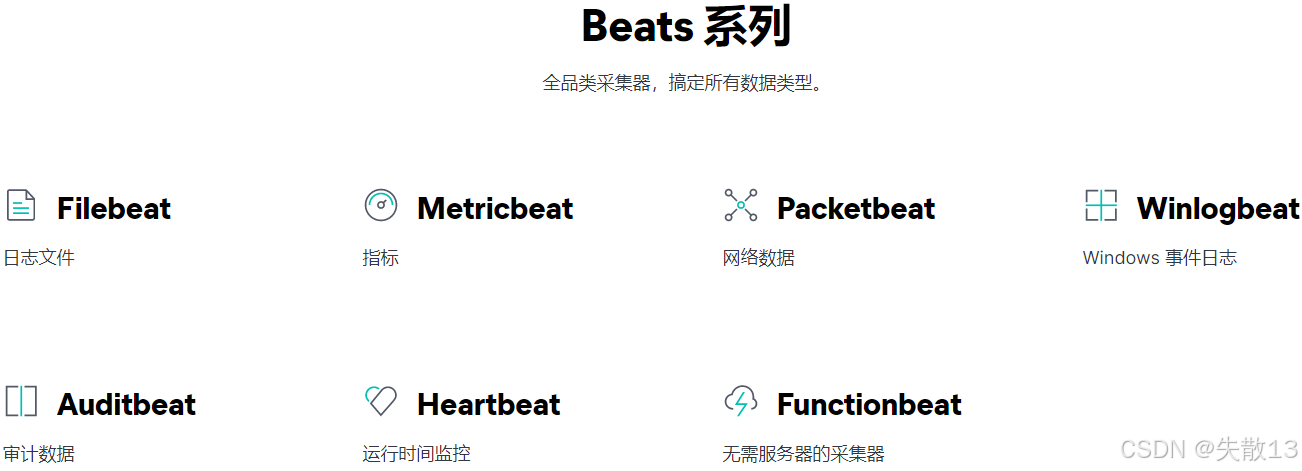

• Beats是一个免费且开放的平台，集合了多种单一用途的数据采集器，可从成百上千甚至上万台机器和系统向Logstash或Elasticsearch发送数据；

• Beats包含多个针对不同数据类型的采集器：

  • Filebeat：采集日志文件；

  • Metricbeat：采集指标数据；

  • Packetbeat：采集网络数据；

  • Winlogbeat：采集Windows事件日志；

  • Auditbeat：采集审计数据；

  • Heartbeat：用于运行时间监控；

  • Functionbeat：无服务器的采集器；



• FileBeat是专门用于转发和收集日志数据的轻量级采集工具，可作为代理安装在服务器上，监控指定路径的日志文件，收集日志数据后发送到Elasticsearch或Logstash。

4.2 工作原理

• FileBeat的工作流程由Prospector（勘探器）、Harvester（收割机）、Libbeat三个核心组件协同完成：

  • Prospector（勘探器）：启动FileBeat时会启动一个或多个Input，用于监控指定的日志数据位置（如/var/log/*.log、/var/log/nginx/*等路径）；

  • Harvester（收割机）：针对每一个被监控的文件启动一个Harvester，负责读取文件的日志内容，并将新的日志发送到Libbeat；

  • Libbeat：负责收集多个Harvester的数据，并将数据发送到输出端（Output），支持直接发送到Elasticsearch，或先发送到Logstash再转发到Elasticsearch；

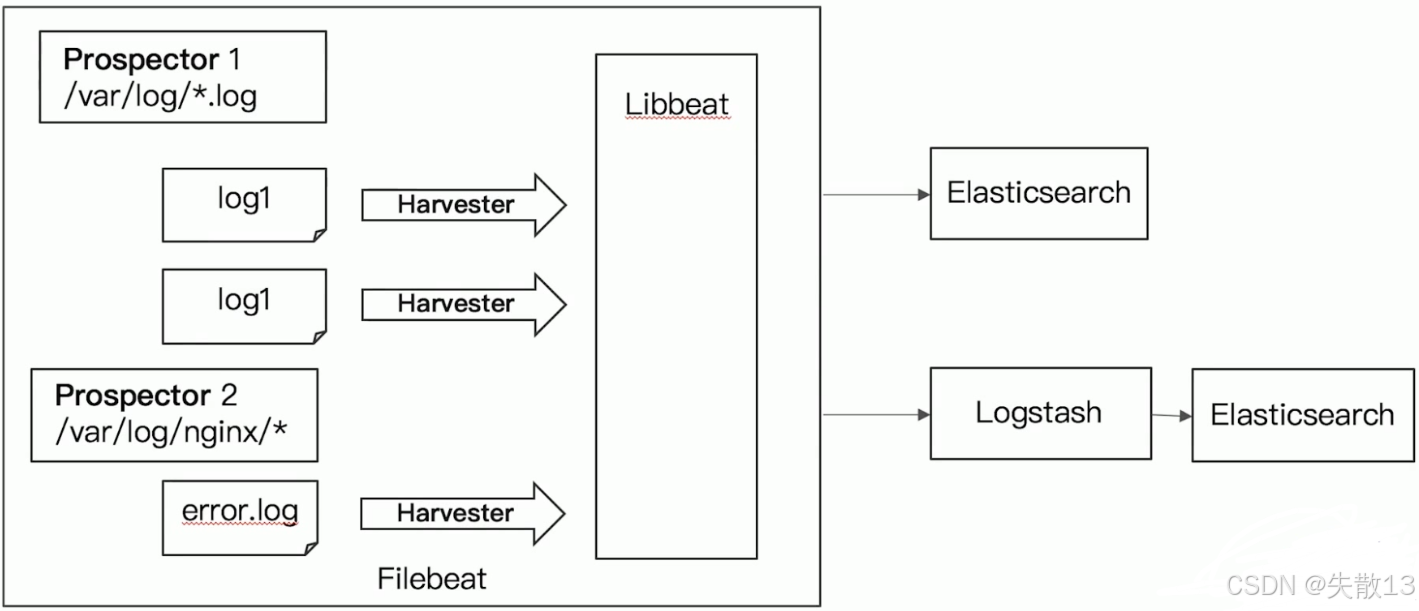

• 以监控/var/log/*.log（Prospector 1）和/var/log/nginx/*（Prospector 2）为例：

  • Prospector 1监控/var/log/*.log下的log1文件，为其启动Harvester读取日志，将新日志发送到Libbeat；

  • Prospector 2监控/var/log/nginx/*下的error.log文件，为其启动Harvester读取日志，将新日志发送到Libbeat；

  • Libbeat收集所有Harvester的数据后，可选择直接发送到Elasticsearch，或先发送到Logstash再由Logstash转发到Elasticsearch；



4.3 Logstash VS FileBeat

• 资源消耗对比

  • Logstash：运行在JVM（Java虚拟机）上，资源消耗较大；

  • FileBeat：基于Golang编写，功能相对少但资源消耗小，更轻量级，占用资源更少；

• 功能定位对比

  • 两者都具备日志收集功能，但FileBeat更轻量；

  • Logstash独有Filter功能：可对日志进行过滤、分析（如字段提取、格式转换等）；

• 典型配合流程：

  • FileBeat采集日志，发送到**消息队列（Redis、MQ等）**做缓冲；

  • Logstash从消息队列获取日志，利用Filter功能过滤分析；

  • 最终将处理后的数据存储到Elasticsearch；

• FileBeat支持背压压制：

  • 当向Logstash或Elasticsearch发送数据时，使用背压敏感协议；

  • 若Logstash忙于处理数据，会通知FileBeat减慢读取速度；

  • 拥塞解决后，FileBeat恢复原速度继续传输数据，以此适配数据量波动，保证系统稳定。

4.4 FileBeat的安装与配置

• 下载并解压FileBeat

  • FileBeat官方安装配置文档：[Filebeat quick start: installation and configuration | Filebeat Reference 8.14] | Elastic；

  • 下载地址：Past Releases | Elastic；

  • 选择版本：8.14.3

  • Windows系统下载链接：https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-8.14.3-windows-x86_64.zip；

  • Linux系统：执行命令下载并解压

    curl -L -O https://artifacts.elastic.co/downloads/beats/filebeat/filebeat-8.14.3-linux-x86_64.tar.gz
    tar xzvf filebeat-8.14.3-linux-x86_64.tar.gz


• 编辑配置。修改filebeat.yml以配置Elasticsearch和Kibana的连接信息：

  output.elasticsearch:hosts: ["192.168.65.174:9200", "192.168.65.192:9200", "192.168.65.204:9200"]  # Elasticsearch集群地址username: "elastic"  # Elasticsearch认证用户名password: "123456"   # Elasticsearch认证密码setup.kibana:host: "192.168.65.174:5601"  # Kibana地址


• 启用和配置数据收集模块

  • 从FileBeat安装目录中执行以下操作，启用特定服务的日志收集模块；

  • 查看可启用的模块列表

    ./filebeat modules list


  • 启用Nginx模块

    • 启用命令：

      ./filebeat modules enable nginx


    • 若需修改Nginx日志路径，编辑modules.d/nginx.yml：

      - module: nginxaccess:enabled: truevar.paths: ["/var/log/nginx/access.log*"]  # Nginx访问日志路径


  • 启用Logstash模块

    • 启用命令：

      ./filebeat modules enable logstash


    • 若需修改Logstash日志路径，编辑modules.d/logstash.yml：

      - module: logstashlog:enabled: truevar.paths: ["/home/fox/logstash-8.14.3/logs/*.log"]  # Logstash日志路径


• 启动FileBeat

  • 加载Kibana仪表板（可选，若未配置过则执行）

    ./filebeat setup


  • 启动FileBeat

    ./filebeat -e

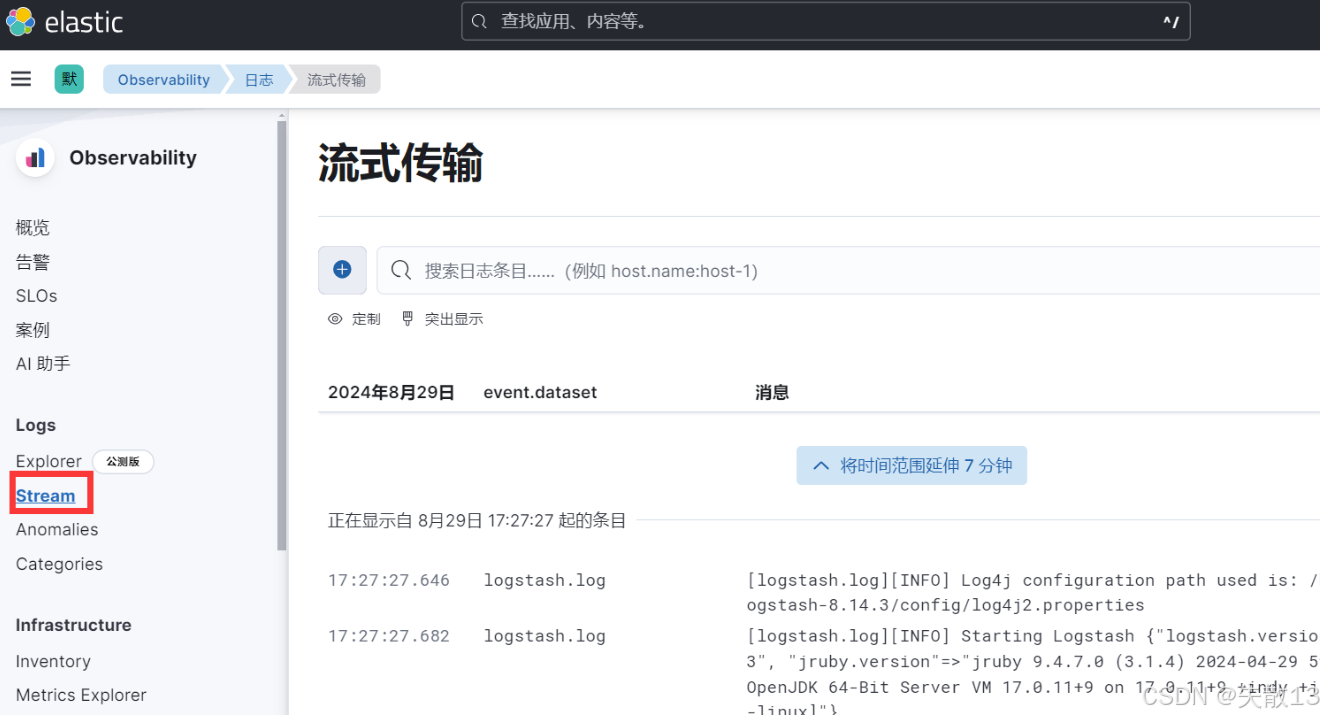

  • 验证启动效果。启动成功后，可在Kibana的Observability → Logs → Stream中查看收集到的日志（如Logstash的日志），确认数据已成功传输和可视化；



4.5 练习1：FileBeat采集Tomcat服务器日志并发送到Logstash

• 需求背景：Tomcat服务器运行时产生大量日志（如访问日志），需通过FileBeat采集这些日志，并发送到Logstash进行后续处理；

• 配置FileBeat采集Tomcat日志并发送到Logstash

  • 创建配置文件filebeat-tomcat.yml。配置FileBeat的日志采集路径、多行合并规则，以及Logstash的连接信息：

    filebeat.inputs:
    - type: logenabled: truepaths:- /home/fox/apache-tomcat-9.0.93/logs/*access*.*  # Tomcat访问日志路径# 多行合并规则（因Tomcat日志以IP开头，需合并非IP开头的行到上一行）multiline.pattern: '^\d+\.\d+\.\d+\.\d+ '  # 匹配IP开头的正则multiline.negate: true  # 对pattern取反（即非IP开头的行）multiline.match: after  # 合并到上一行的末尾output.logstash:enabled: truehosts: ["localhost:5044"]  # Logstash监听地址与端口


    • 其中，multiline参数用于处理多行日志（如异常堆栈）：

      • pattern：正则表达式，匹配行的特征；

      • negate：true表示对pattern结果取反；

      • match：after表示将匹配行合并到上一行末尾；

  • 启动FileBeat并指定配置文件。执行命令启动FileBeat：

    ./filebeat -e -c filebeat-tomcat.yml


  • 可能出现的异常及解决

    • 异常1：配置文件权限过高（安全限制）

      • 报错：Exiting: error loading config file: config file "...yml" can only be writable by the owner...

      • 解决：修改文件权限为644（仅 owner 可写）：

        chmod 644 filebeat-tomcat.yml


    • 异常2：无法连接Logstash

      • 报错：Failed to connect to backoff(async(tcp://...)): dial tcp ...: connect: connection refused
      • 原因：未启动或未正确配置Logstash，导致FileBeat无法连接；

• 配置Logstash接收FileBeat数据并打印

  • 创建Logstash配置文件logstsh-tomcat.conf。配置Logstash的Beats输入插件（监听FileBeat的连接）和终端输出（用于调试）：

    input {beats {port => 5044  # 与FileBeat配置的端口一致}
    }output {stdout {codec => rubydebug  # 以结构化格式输出到终端}
    }


  • 测试Logstash配置是否正确**。执行命令验证配置语法：

    bin/logstash -f config/logstsh-tomcat.conf --config.test_and_exit


    • 若输出Config Validation Result: OK，则配置正确；

  • 启动Logstash。执行命令启动Logstash，并启用配置自动重载：

    bin/logstash -f config/logstsh-tomcat.conf --config.reload.automatic


• 测试：访问Tomcat，验证日志传输。访问Tomcat服务后，查看Logstash的终端输出，若能看到类似以下的结构化日志数据，说明传输成功：

  {"tags" => ["beats_input_codec_plain_applied"],"input" => { "type" => "log" },"event" => { "original" => "192.168.65.103 - - [30/Aug/2024:13:29:11 +0800] \"GET /docs/ HTTP/1.1\" 403 904" },"@version" => "1","log" => { "offset" => 1559, "file" => { "path" => "/home/fox/apache-tomcat-9.0.93/logs/localhost_access_log.2024-08-30.txt" } },"message" => "192.168.65.103 - - [30/Aug/2024:13:29:11 +0800] \"GET /docs/ HTTP/1.1\" 403 904","agent" => { "id" => "ed5031e7-fc13-441c-b87a-b554cb02df3c", "type" => "filebeat", "ephemeral_id" => "3f03ad41-d6f2-4483-9b78-9c7c456d031c", "version" => "8.14.3", "name" => "192-168-65-211" }
  }


4.6 练习2：整合ELK采集与分析Tomcat日志

4.6.1 Logstash输出数据到Elasticsearch

• 若需将Tomcat日志从Logstash同步到Elasticsearch，需修改Logstash的output配置；

• 配置文件logstsh-tomcat.conf

  input {beats {port => 5044  # 接收FileBeat数据的端口}
  }output {elasticsearch {hosts => ["http://localhost:9200"]  # ES地址index => "tomcat-logs"  # ES索引名user => "elastic"  # ES认证用户名password => "123456"  # ES认证密码}stdout {codec => rubydebug  # 终端调试输出（可选）}
  }


• 启动Logstash

  bin/logstash -f config/logstsh-tomcat.conf --config.reload.automatic

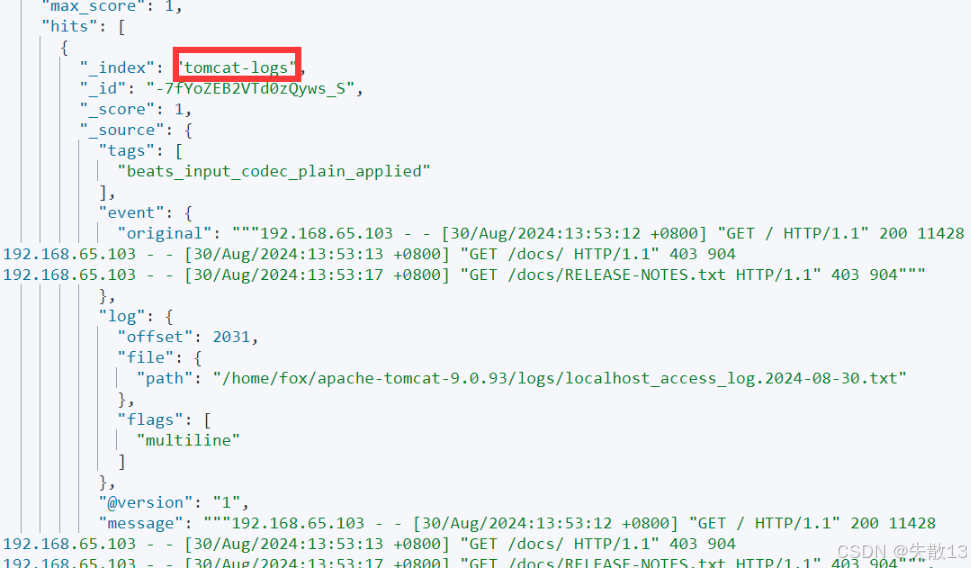

• 测试ES数据存储。通过ES检索API查询tomcat-logs索引，若能看到结构化的Tomcat日志数据，说明同步成功；



4.6.2 利用Logstash过滤器解析日志

• 为了将Tomcat日志从“原始字符串”解析为结构化字段（如IP、时间、请求方式等），需借助Logstash的Grok、Mutate、Date插件；

• 查看Logstash已经安装的插件：

  bin/logstash-plugin list




4.6.2.1 Grok插件：日志结构化解析

• 官方文档：[Grok filter plugin | Logstash Reference 8.14] | Elastic；

• 作用：将非结构化日志通过正则匹配解析为结构化字段，可理解为“增强版正则表达式”。这个工具非常适合用来解析系统日志、Web服务器日志、MySQL或者是其他任意的日志格式；

• 语法：%{SYNTAX:SEMANTIC}，其中SYNTAX是Grok模式名称（如IP、HTTPDATE），SEMANTIC是自定义字段名（如ip、date）；

  • 例：

    %{NUMBER:duration} %{IP:client}
    // duration表示：匹配一个数字，client表示匹配一个IP地址


  • 默认在Grok中，所有匹配到的的数据类型都是字符串，如果要转换成int类型（目前只支持int和float），可以这样：%{NUMBER:duration:int} %{IP:client}；

• 常用的Grok模式：GROK模式语法参考-日志服务-阿里云；

• 用法：

  filter {grok {match => { "message" => "%{IP:client} %{WORD:method} %{URIPATHPARAM:request} %{NUMBER:bytes} %{NUMBER:duration}" }}
  }


  • 比如针对下面的Tomcat访问日志格式：

    192.168.65.103 - - [23/Jun/2022:22:37:23 +0800] "GET /docs/images/docs-stylesheet.css HTTP/1.1" 200 5780


  • 解析后的字段：

    字段名	说明
    client IP	浏览器端IP
    timestamp	请求的时间戳
    method	请求方式（GET/POST）
    uri	请求的链接地址
    status	服务器端响应状态
    length	响应的数据长度

  • Grok模式为：

    %{IP:ip} - - \[%{HTTPDATE:date}\] "%{WORD:method} %{PATH:uri} %{DATA:protocol}" %{INT:status:int} %{INT:length:int}

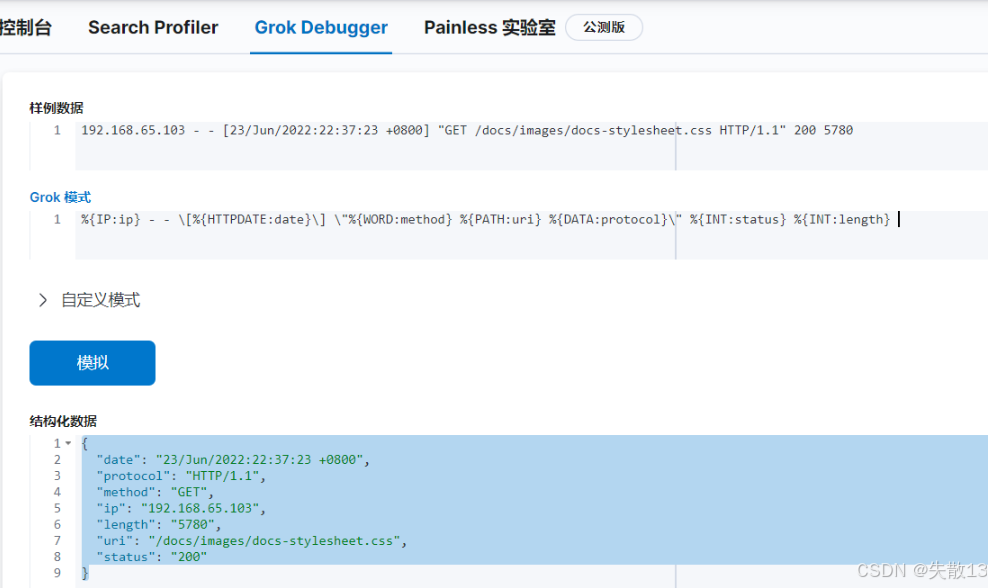

• 为了方便测试，可以使用Kibana进行Grok开发：



• 修改Logstash配置文件：

  vim config/logstash-console.confinput {beats {port => 5044}
  }filter {grok {match => { "message" => "%{IP:ip} - - \[%{HTTPDATE:date}\] \"%{WORD:method} %{PATH:uri} %{DATA:protocol}\" %{INT:status:int} %{INT:length:int}" }
  }
  }output {stdout {codec => rubydebug}
  }

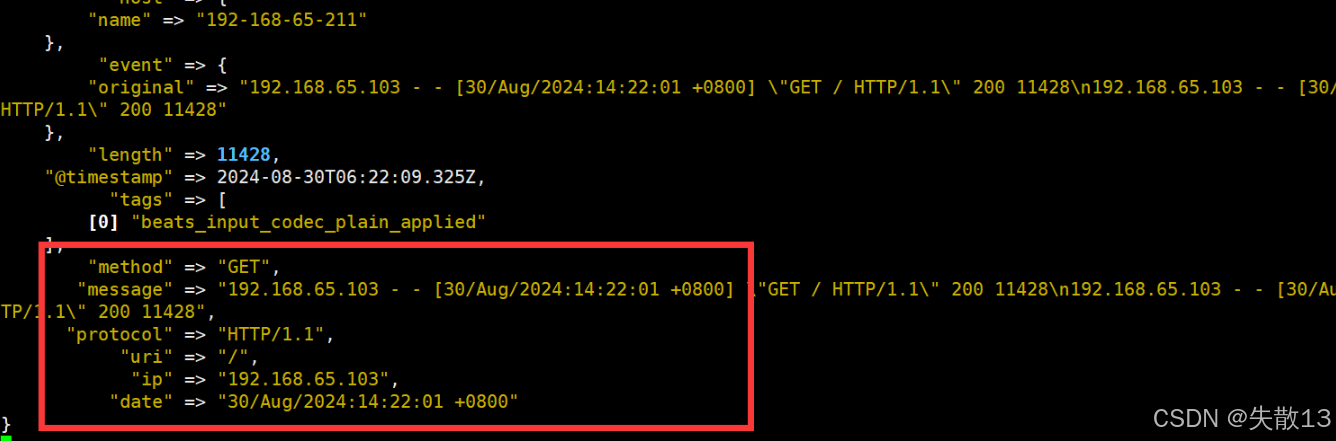

• 启动Logstash测试：

  bin/logstash -f config/logstash-console.conf --config.reload.automatic




4.6.2.2 Mutate插件：字段过滤

• 用于删除不需要的字段，精简数据结构：

  mutate {enable_metric => "false"remove_field => ["message", "log", "tags", "input", "agent", "host", "ecs", "@version"]
  }


4.6.2.3 Date插件：日期格式转换

• 官方文档：[Date filter plugin | Logstash Reference 8.14] | Elastic；

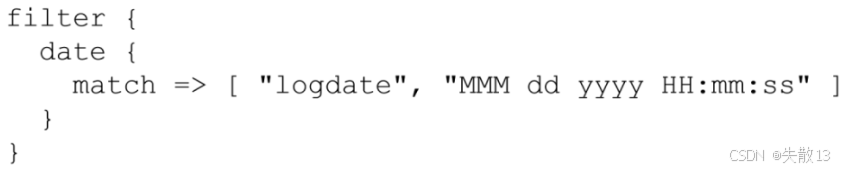

• 用法：



• 将date字段转换为「年月日 时分秒」格式。默认字段经过Date插件处理后，会输出到@timestamp字段，所以可以通过修改target属性来重新定义输出字段：

  date {match => ["date","dd/MMM/yyyy:HH:mm:ss Z","yyyy-MM-dd HH:mm:ss"]target => "date"
  }


4.6.2.4 filter完整的配置

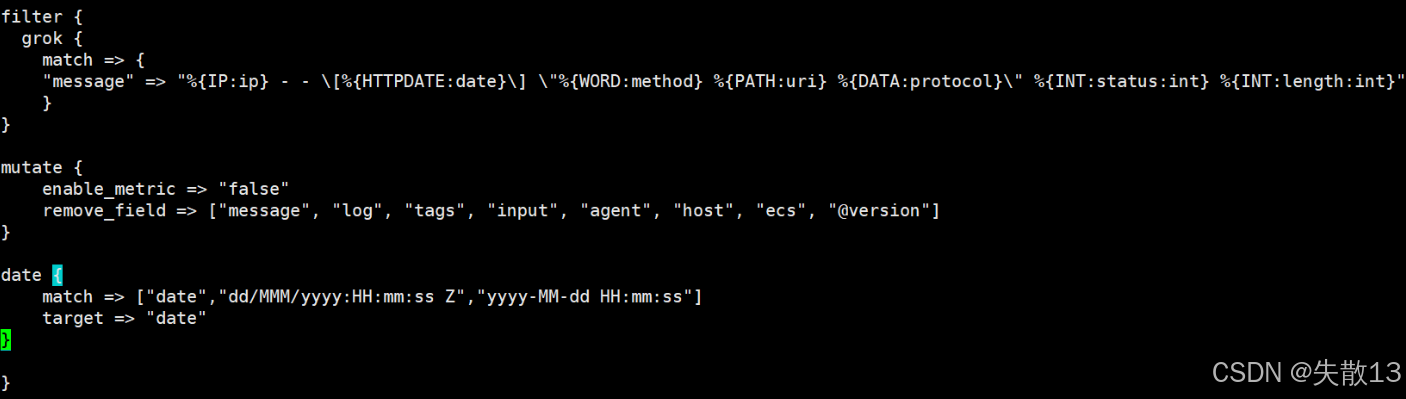

• filter完整的配置：

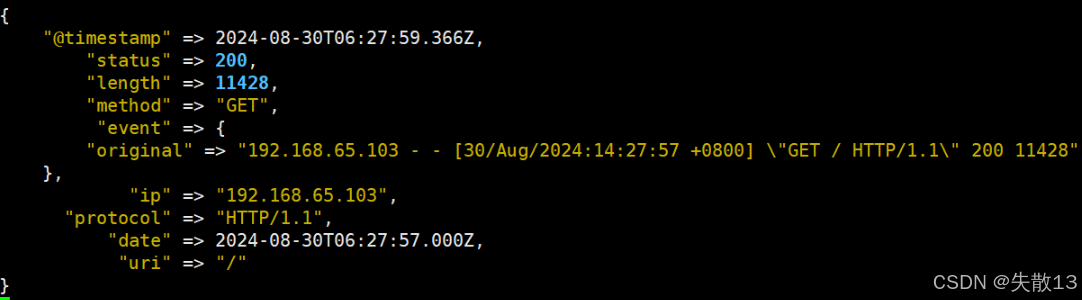

• 测试效果：



4.6.2.5 输出到ElasticSearch指定索引

• 通过index参数指定ES索引名称，支持时间格式化语法（如%{+YYYY-MM}按年月拆分索引）。注意：

  • 索引名不能包含大写字符；
  • 若使用时间格式化，Filter需确保输出包含@timestamp字段，否则日期解析会失败；

  output {elasticsearch {index => "tomcat_web_log_%{+YYYY-MM}"hosts => ["http://localhost:9200"]user => "elastic"password => "123456"}stdout{codec => rubydebug}
  }


• 完整的Logstash配置logstash-tomcat-es.conf

  input {beats {port => 5044}
  }filter {grok {match => {"message" => "%{IP:ip} - - \[%{HTTPDATE:date}\] \"%{WORD:method} %{PATH:uri} %{DATA:protocol}\" %{INT:status:int} %{INT:length:int}"}}mutate {enable_metric => "false"remove_field => ["message", "log", "tags", "input", "agent", "host", "ecs", "@version"]}date {match => ["date","dd/MMM/yyyy:HH:mm:ss Z","yyyy-MM-dd HH:mm:ss"]target => "date"}
  }output {stdout {codec => rubydebug}elasticsearch {index => "tomcat_web_log_%{+YYYY-MM}"  # 按年月生成索引hosts => ["http://localhost:9200"]user => "elastic"password => "123456"}
  }


• 启动Logstash：

  bin/logstash -f config/logstash-tomcat-es.conf --config.reload.automatic

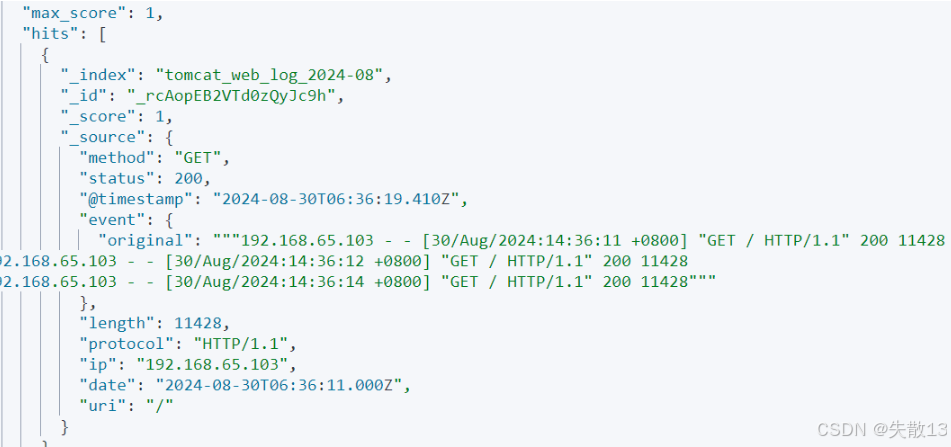

• 查询ES中是否有数据：

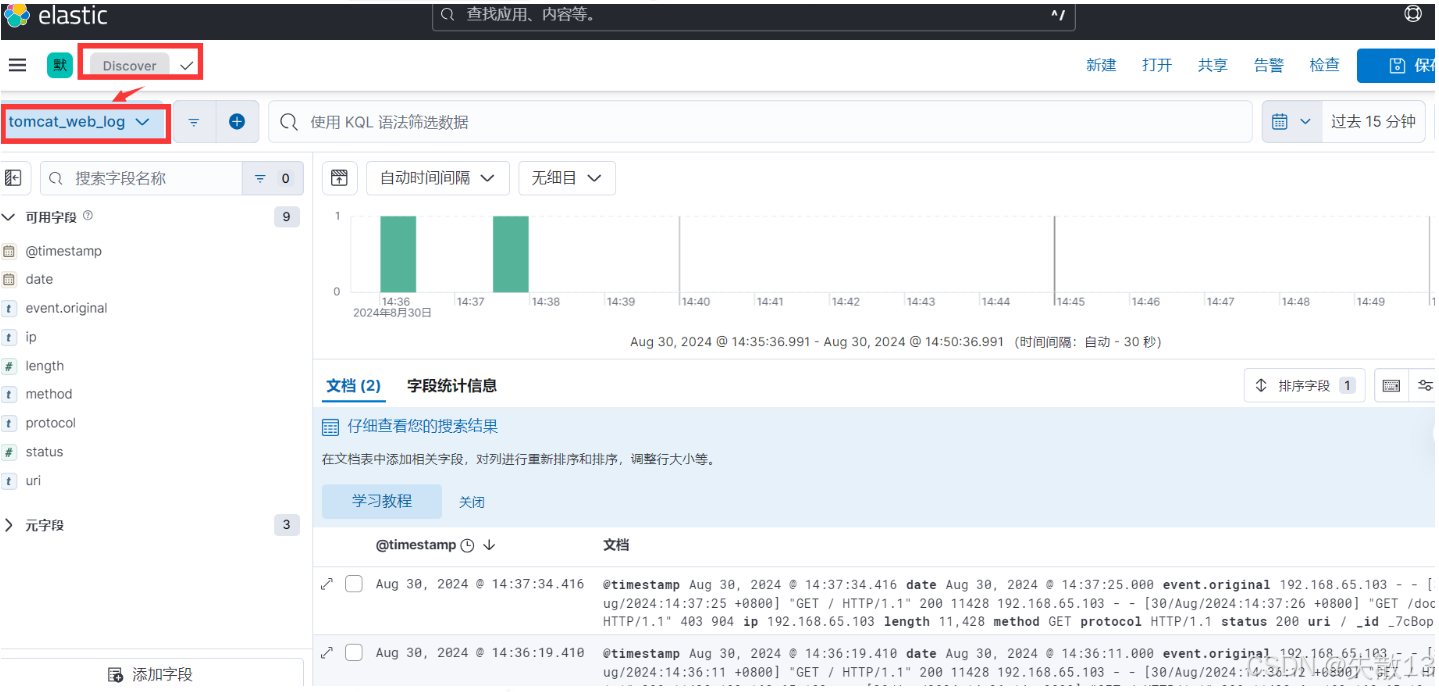

• 通过Kibana分析服务日志：

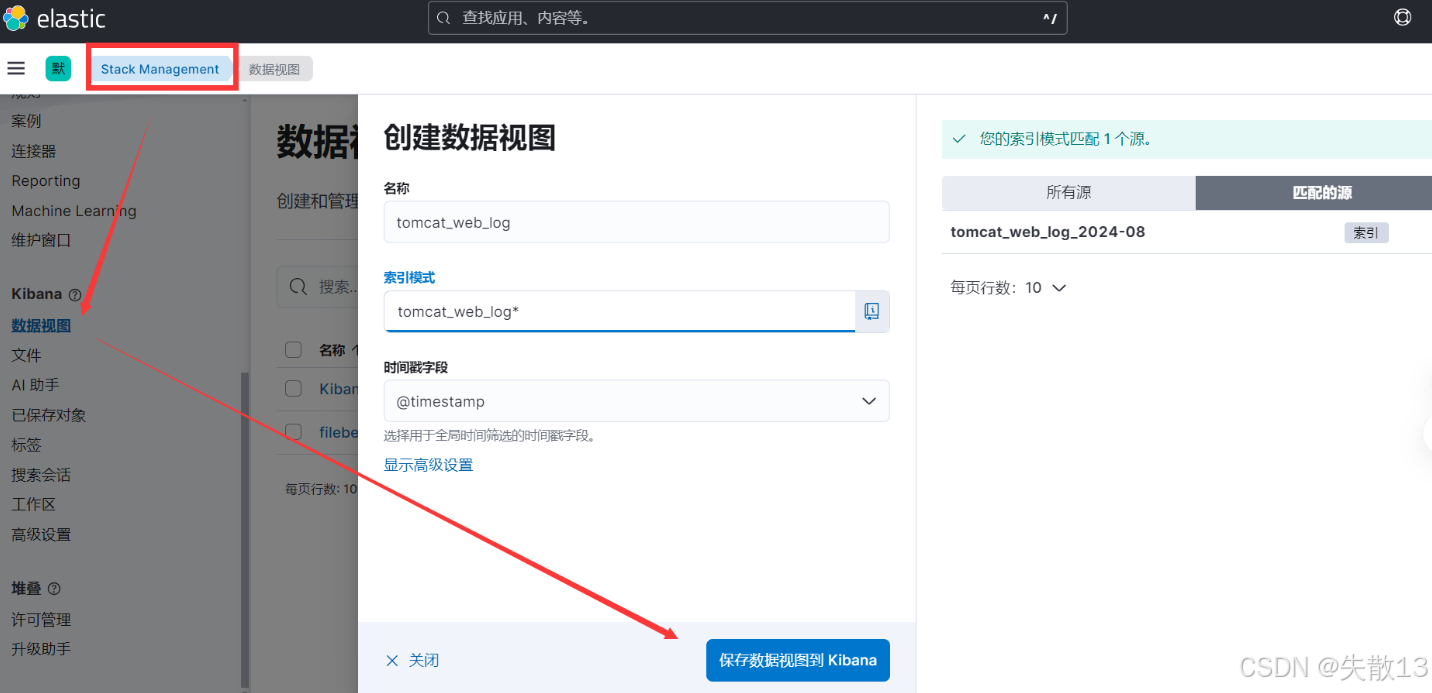

  • 在Kibana的Stack Management → 数据视图中，创建针对tomcat_web_log_*索引的视图，指定时间字段（如@timestamp）；



  • 进入Discover模块，选择刚创建的数据视图，即可：



    • 查看日志的结构化字段（如ip、method、status等）；

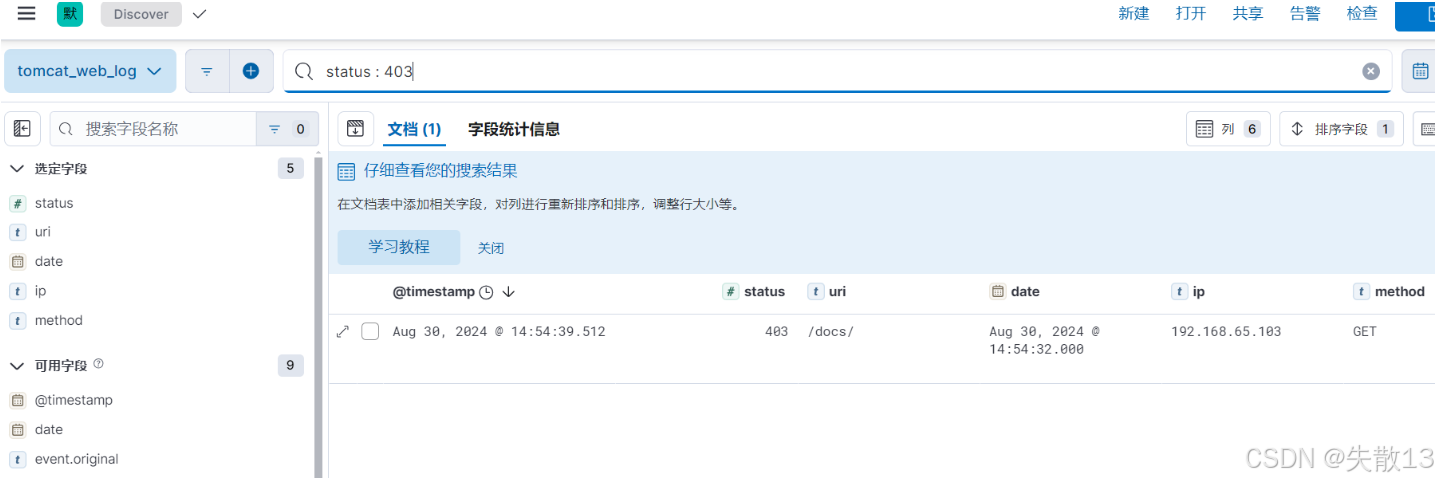

    • 筛选特定条件的日志（如status: 403的错误请求）；



5 微服务整合ELK实现日志采集与分析实战

5.1 实现思路分析

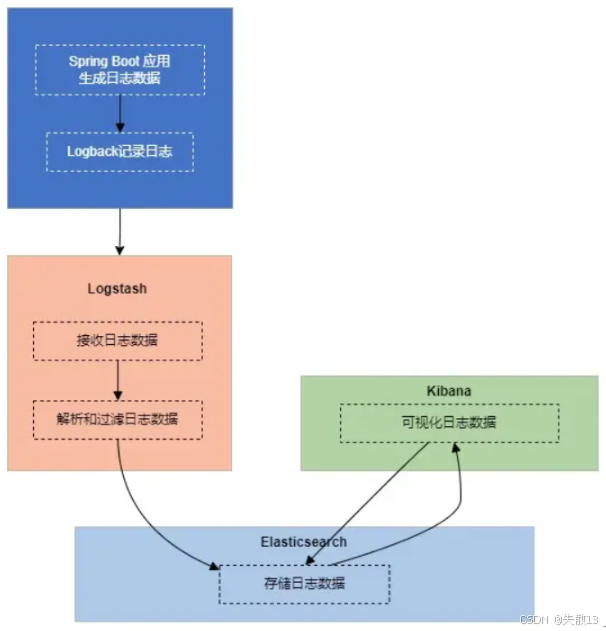

• Spring Boot微服务日志流向ELK的流程如下：

  • Spring Boot应用生成日志数据，通过Logback日志框架记录日志；

  • Logstash作为日志收集器，接收Spring Boot发送的日志数据；

  • Logstash解析和过滤日志数据（可选格式化、处理）；

  • 处理后的日志发送到Elasticsearch，存储在分布式索引中；

  • Kibana连接Elasticsearch，实现日志数据的可视化分析；



5.2 微服务整合Logstash实现日志采集

• 使用Logstash日志插件（引入依赖）。在Spring Boot项目的pom.xml中引入Logstash-Logback依赖，实现日志向Logstash的传输：

  <dependency><groupId>net.logstash.logback</groupId><artifactId>logstash-logback-encoder</artifactId><version>6.3</version>
  </dependency>


• 配置Logback（logback-spring.xml）。通过Logback配置，将日志发送到Logstash的TCP端口：

  <?xml version="1.0" encoding="UTF-8"?>
  <configuration debug="false"><property name="LOG_HOME" value="logs/elk-demo.log" /><!-- 控制台输出Appender --><appender name="STDOUT" class="ch.qos.logback.core.ConsoleAppender"><encoder class="ch.qos.logback.classic.encoder.PatternLayoutEncoder"><pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%thread] %-5level %logger{50} - %msg%n</pattern></encoder></appender><!-- Logstash TCP输出Appender --><appender name="logstash" class="net.logstash.logback.appender.LogstashTcpSocketAppender"><destination>192.168.65.211:4560</destination> <!-- Logstash监听的IP和端口 --><encoder class="net.logstash.logback.encoder.LogstashEncoder"><customFields>{"appname": "elk-demo"}</customFields> <!-- 自定义字段（应用标识） --></encoder></appender><!-- 日志输出级别 --><root level="INFO"><appender-ref ref="STDOUT" /><appender-ref ref="logstash" /> <!-- 启用Logstash输出 --></root>
  </configuration>


• 配置Logstash并启动（elk-demo.conf）。创建Logstash配置文件，定义输入（TCP接收日志）、输出（Elasticsearch存储）：

  input {tcp {host => "0.0.0.0"  # 监听所有IPport => 4560       # 与Logback配置的端口一致mode => "server"codec => json_lines  # 日志格式为JSON行}stdin {}  # 标准输入（可选，用于调试）
  }filter {# 可选：日志过滤、解析逻辑
  }output {stdout {codec => rubydebug  # 终端调试输出（可选）}elasticsearch {hosts => ["127.0.0.1:9200"]  # Elasticsearch地址index => "%{[appname]}-%{+YYYY.MM.dd}"  # 按应用名和日期生成索引}
  }


• 启动Logstash：

  bin/logstash -f config/elk-demo.conf  # 后台启动可加 &


5.3 测试验证

• Logstash控制台验证。调用Spring Boot应用的接口，触发日志输出，查看Logstash控制台，若能看到类似以下的结构化日志，说明接收成功：

  {"level" => "ERROR","@timestamp" => 2024-08-30T08:24:03.429Z,"thread_name" => "http-nio-8080-exec-1","logger_name" => "org.tuling.elkdemo.controller.HelloController","@version" => "1","message" => "HelloController执行-----log.error","level_value" => 40000,"appname" => "elk-demo"
  }

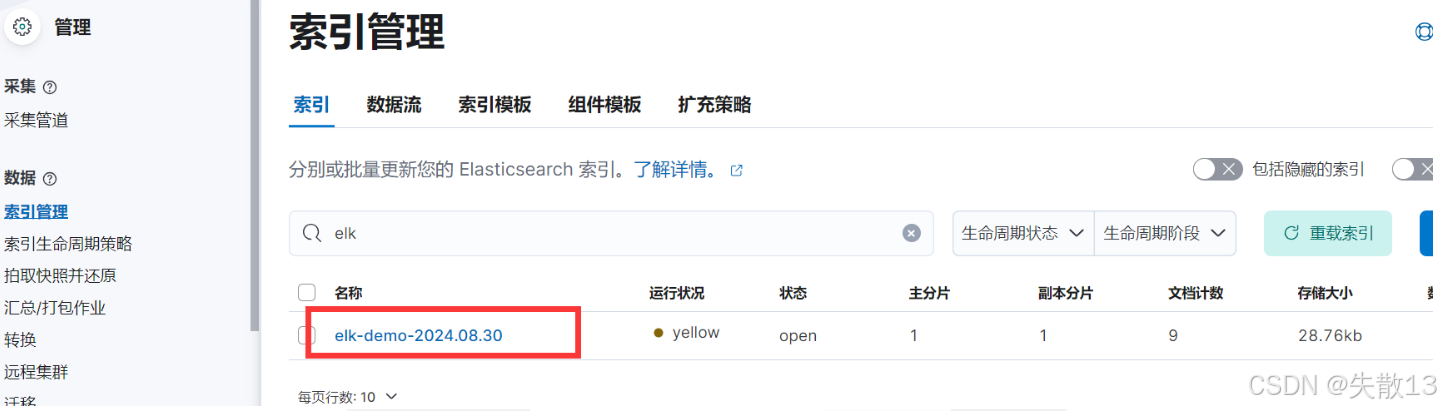

• Elasticsearch索引验证。在Kibana的索引管理中，查看是否存在以elk-demo-开头的索引（如elk-demo-2024.08.30），验证日志已存储到ES；



5.4 通过Kibana分析微服务日志

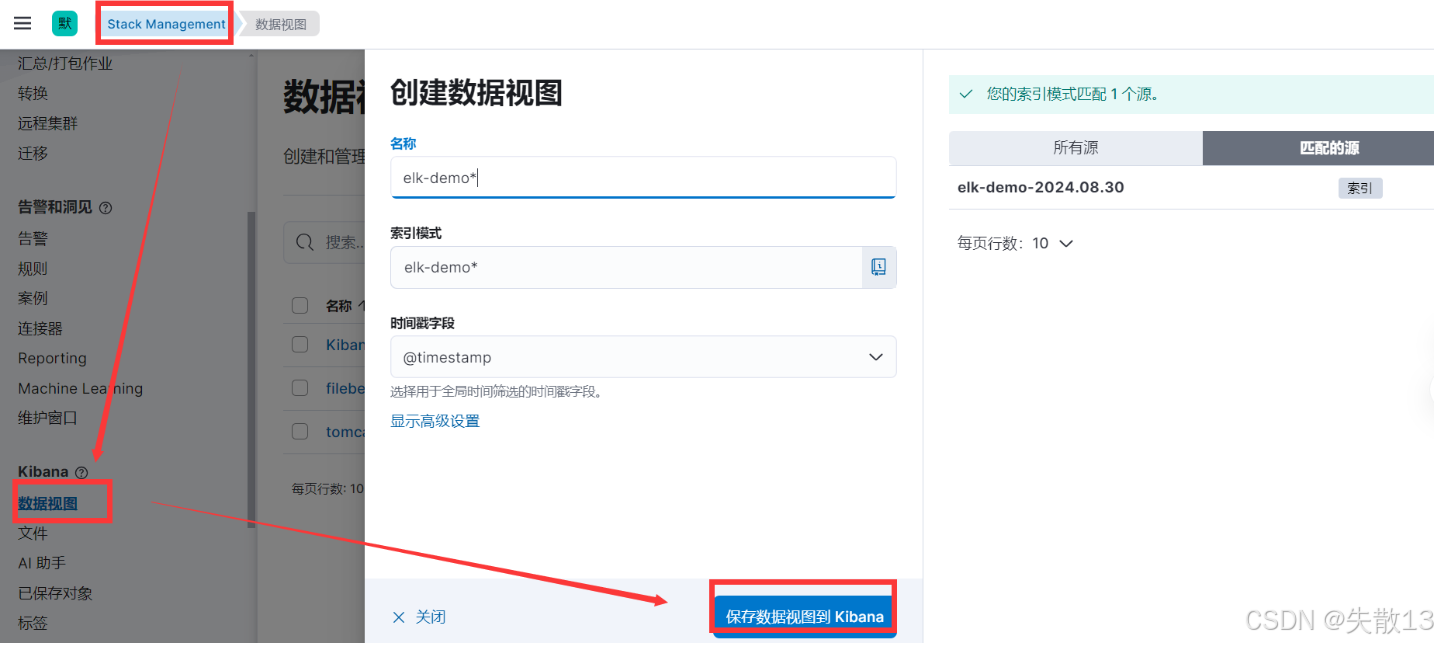

• 创建数据视图。在Kibana的Stack Management → 数据视图中，创建针对elk-demo*索引的视图，指定时间字段（如@timestamp）；

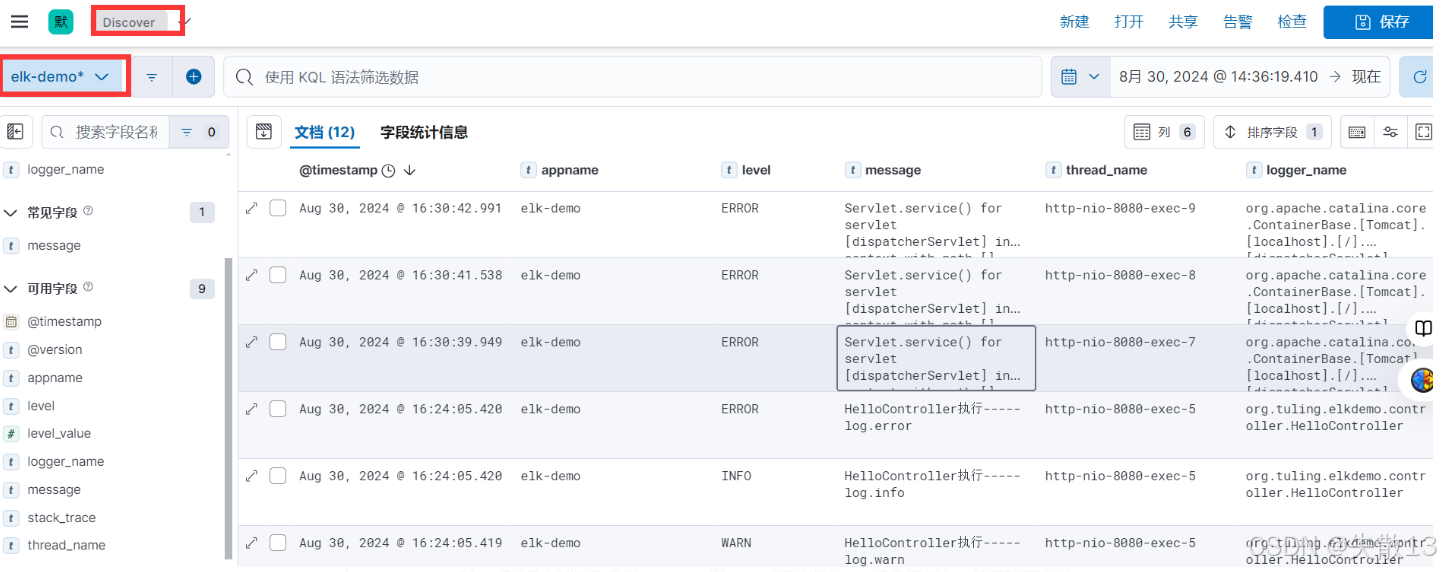

• Discover模块分析日志。进入Discover模块，选择刚创建的数据视图，即可：

  • 查看微服务日志的结构化字段（如level、message、thread_name等）；

  • 筛选特定级别、特定服务的日志（如level: ERROR的错误日志）；
