Opengl绘制流程

一、绘制函数

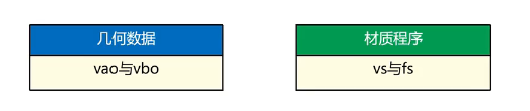

上一篇已经介绍了VAO、VBO和着色器的知识，为了方便理解，VAO与VBO作为几何数据，顶点着色器vs与片段着色器fs作为材质程序

接下来需要告诉GPU，请使用准备好的几何数据与材质程序，来进行绘制；

//1、设置接下来绘制的时候，所使用的Shader程序
void glUseProgram (GLuint program);//2、设置接下来绘制的时候，所使用VAO几何信息
void glBindVertexArray(GLuint array);//3、向GPU端发出渲染命令(DrawCall)
//	mode:绘制模式(GLTRIANGLES，GL LINES)
//	first:从第几个顶点数据开始绘制
//	count:绘制到第几个顶点数据
void glDrawArrays(GLenum mode, GLint first, GLsizei count);

二、参数解析

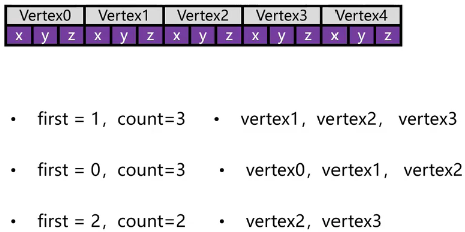

1.1 绘制命令的顶点选用

void glDrawArrays(GLenum mode, GLint first, GLsizei count);

注意：三角形最少需要三个点，直线最少需要两个点

1.2 绘制命令中的mode

void glDrawArrays(GLenum mode, GLint first, GLsizei count);

mode：决定了对于输入的几何顶点，如何相连为三角形或直线

• GL_TRIANGLES：每三个顶点构成一个三角形，不足三个则忽略

• GL_TRIANGLE_STRIP：遵从如下规则:
  ① 如果末尾点序号n为偶数，则链接规则为：[n-2 n-1 n]
  ② 如果末尾点序号n为奇数，则链接规则为：[n-1 n-2 n]

• GL_TRIANGLE_FAN：绘制为扇形序列，以v0为起点

• GL_LINES：每两个顶点构成一个直线

• GL_LINE STRIP：遵从如下规则:
