光电对抗——有源干扰：从原理到外场实验（续）

四、有源干扰性能参数体系及其检测表征技术

（一）有源干扰性能参数体系

1. 核心指标分类

1）压制式干扰参数

频谱覆盖：0.2～18GHz（Ka波段可选），瞬时带宽500MHz～1GHz

功率特性：输出功率1W～100W可调，最大40dBm（约10W）

动态响应：噪声扫频规律（三角/锯齿/正弦）、梳状谱线数量（1～100可设）

时间参数：脉冲宽度（1μs～100ms）、重复频率（最高600kHz）

2）欺骗式干扰参数

拖引精度：距离/速度独立拖引，多普勒范围±500kHz（步长1Hz）

假目标生成：目标数量1～8个，运动模式（匀速/匀加速/抛物线）

复合干扰能力：支持“速度拖引+噪声调频”等加性复合干扰，提升欺骗效果

3）系统级性能参数

环境适应性：工作温度-40～60℃，抗振动/电磁兼容性

动态范围：距离模拟300m～5000km，速度模拟0～20马赫

2. 指标体系对比

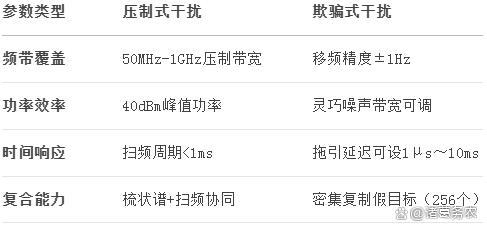

压制式与欺骗式干扰关键参数对比

压制式与欺骗式干扰关键参数对比

（二）性能实验与评估方法

1. 数学模型与仿真验证

干扰对抗模型：建立雷达受干扰有效区域心形数学模型，计算干扰功率与信噪比关系，推导压制系数K与极化损失的关系。

动态航线测试：设定“标准航线”模拟实战场景，评估雷达在自卫/随队干扰下的最大探测距离衰减率。

复合干扰仿真：对速度拖引+噪声调频复合干扰进行特征提取（频域矩峰度/偏度），验证随机森林算法分类准确率>90%。

2. 测试环境构建技术

数字孪生电磁场：华科检测专利系统通过可编程超表面实时调控相控阵权重，结合多物理场耦合建模，高保真复现复杂电磁环境。

传导路径仿真：采用模块化阻抗网络与非侵入式干扰注入，构建传导骚扰与抗扰度联合测试平台。

3. 标准化评估流程

干扰注入：配置干扰类型（压制/欺骗/复合）、功率、调制参数。

雷达响应监测：记录目标发现概率、虚警率、距离精度退化值。

效能量化：计算抗干扰改善因子（Improvement Factor, IF）与压制系数临界值。

（三）检测与表征技术进展

1. 量子精密测量技术

声子量子干涉：利用石墨烯-银-SiC异质结实现单分子级Fano共振检测，灵敏度较传统技术提升100倍，支持无标记干扰信号识别。

低温量子传感：在<4K环境下实现纯声子干涉（无电子参与），为高保真干扰信号分析提供新范式。

2. 深度学习驱动技术

CNN-LSTM混合模型：通过CNN提取信号空间特征，LSTM捕获时序动态特性，在非平稳噪声环境下误差降低40%，回归拟合度达0.98。

零记忆增量学习（ZMILN）：动态更新干扰特征库，复合干扰识别准确率93.62%。

3. 特征提取与分类技术

多维度特征参数：提取信号均值、方差、频域矩偏度、盒维数、近似熵等12项特征。

抗噪分类算法：随机森林算法在干噪比-10dB时仍保持85%分类准确率，优于Softmax分类器。

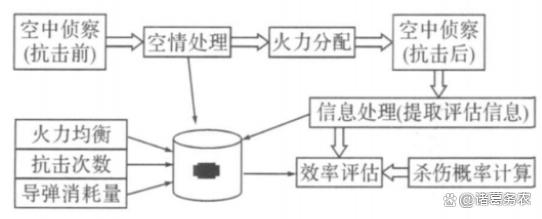

火力分配效率评估过程

4. 噪声系数精密检测

110GHz噪声分析仪：电科思仪研制设备将测试频率上限推至110GHz，噪声系数测量不确定度达0.1dB，支持0-60dB增益范围测试。

超宽带接收技术：突破微弱信号检测与噪声源溯源校准瓶颈，解决毫米波频段测试难题。

（四）发展趋势与挑战

常温化路径：优化铟/镓二维金属界面，目标在77K液氮温区实现工程化。

片上集成：开发硅光-声子协同芯片，实现常温量子干扰信号发生器。

2. 全域数字孪生测试

AI动态优化：结合深度强化学习实时调整超表面波前调控策略，测试效率提升3倍。

多域耦合扩展：从电磁场向热力-机械多物理场延伸，提升高功率干扰机测试真实性。

3. 智能对抗技术演进

对抗生成网络（GAN）：生成自适应干扰波形，突破传统规则干扰局限性。

端到端干扰抑制：构建“感知-决策-干扰”闭环系统，响应时延压缩至1ms级。

4. 军民两用技术转化

5.5G/6G材料应用：改性聚苯醚低介损材料（tanδ<0.001）用于机载干扰机天线罩，信号衰减降低60%。

太赫兹频段扩展：6G通信推动0.5THz超宽带干扰技术，瞬时带宽突破5GHz。

（五）总结

有源干扰性能评估正经历从单一参数静态测试向多域耦合动态评估的范式变革：

参数体系：压制/欺骗指标分离向“能-谱-时-空”多维融合演进；

实验技术：数字孪生与量子干涉重塑测试真实性边界；

核心挑战：量子噪声抑制（需<4K低温）、多物理场实时耦合精度（误差<0.1dB）。

未来突破将依赖量子传感常温化、超构材料集成、对抗机器学习三者的协同创新，最终实现“全域可知、动态可调、智能对抗”的下一代干扰效能体系。

外场动态对抗实验

五、有源干扰外场试验及实战性能评价

（一）外场试验核心方法

1. 基于导弹脱靶量的效能评估

正交试验设计：通过正交表控制变量（如导引头类型、诱饵布放距离/角度/高度、干扰样式），模拟多因素对抗场景。以导弹脱靶量（d）为核心指标，统计各因素对脱靶量的影响权重，计算公式为：，其中S_j 为第j列离差平方和，M_ij 为水平i的试验结果总和。

应用场景：适用于舷外有源诱饵对抗反舰导弹的效能验证，如舰艇防御场景中布放角度对脱靶量的影响占比超40%。

2. 半实物仿真预选（HIL）

1) 动态对抗闭环：

预选阶段：利用导引头实装模拟威胁目标，射频信号生成系统构建回波与干扰环境，筛选高潜力干扰样式（如噪声压制、速度拖引复合干扰）。

复盘验证：通过外场记录数据分离目标回波与干扰信号，在仿真系统中重演对抗过程，计算脱靶量和命中率。

2) 优势：

降低实弹成本，预选效率提升50%，样本覆盖率达90%以上6。

3. 实战化对抗检验

1) 多源数据采集

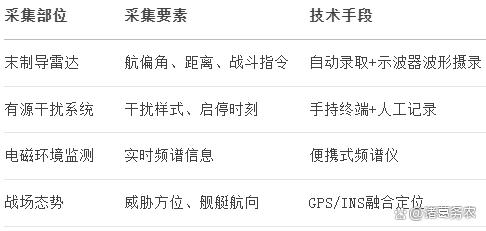

实战化对抗检验多源数据采集

2）典型流程：

末制导雷达稳定跟踪目标→电子战系统侦收信号→加载预选干扰样式→实时评估干扰效果。

（二）标准化试验流程

1. 预先研究阶段

易扰性分析：结合雷达制导原理（如PD体制抗干扰特性）和干扰试验数据，生成有效干扰样式集合 J_1（技术分析）、J_2（历史数据）、J_3（训练数据）。

仿真预筛：通过半实物系统缩窄干扰样式范围，例如从50种预选方案中筛选出8种高成功率方案。

2. 外场效果检验（动态对抗配置）：

构设复杂电磁环境：使用雷达信号环境模拟器生成多源干扰背景。

干扰有效性判定：有效干扰，末制导雷达稳定跟踪中断（如距离/方位信息跳变至0）；无效干扰，雷达持续跟踪目标超过阈值时间（如 Δt_0>10s)。

3. 数据采集与评估优选

干扰成功率计算：成功率=有效干扰次数/总实施次数×100%。结合归一化系数（有效干扰起始时间 t、角度误差α）和专家权重，生成干扰样式优选指数。

闭环验证：通过数字孪生电磁环境模拟系统（如华科检测专利系统）复现外场数据，验证评估结论可靠性。

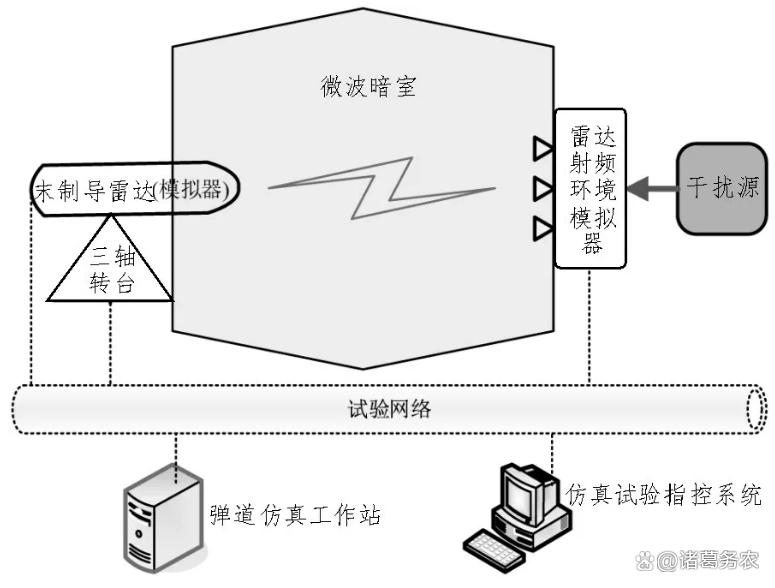

半实物对抗仿真试验配置示意图

（三）实战性能评价体系

1. 核心评价指标

1）压制式干扰：

频谱覆盖：0.2-18GHz（Ka波段扩展至40GHz）

动态响应：扫频周期<1ms，梳状谱数量1-100可调。

2）欺骗式干扰：

拖引精度：多普勒范围±500kHz（步长1Hz）

假目标生成：支持256个假目标运动轨迹模拟。

2. 多维度评估矩阵

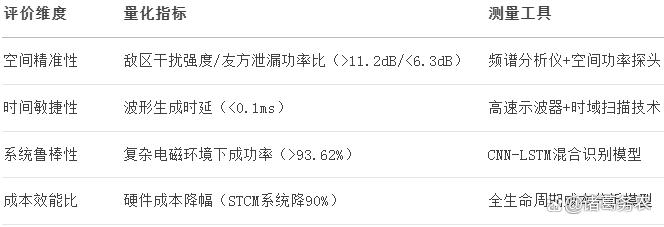

有源干扰多维度评估矩阵

3. 新兴评价技术

量子-声子干涉传感：石墨烯-银-SiC异质结实现单分子级信号检测，灵敏度提升100倍，用于高保真干扰信号分析。

数字孪生战场：华科检测系统通过可编程超表面动态调控相控阵权重，结合多物理场耦合建模，实现对抗过程高保真复现（误差<0.1dB）。

（四）技术挑战与前沿趋势

1. 现存技术瓶颈

环境真实性：传统外场试验难以模拟复杂电磁耦合效应（如舰船金属结构对干扰波的散射）。

量子噪声抑制：声子量子干涉需<4K低温环境，难以部署于常温战场。

2. 创新解决方案

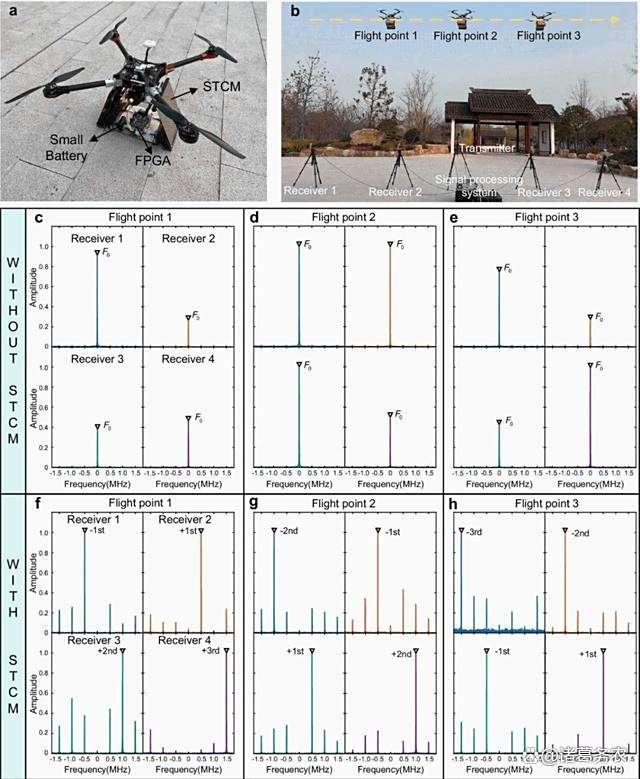

超表面赋能的轻量化干扰：空时编码超表面（STCM）通过空-时-频多维调控诱导虚假多普勒调制，使多基地雷达FDOA/TDOA定位失效，已应用于无人机平台。

智能对抗升级：零记忆增量学习（ZMILN），动态更新干扰特征库，复合干扰识别准确率93.62%；对抗生成网络（GAN），生成自适应干扰波形，突破规则干扰局限。

3. 未来发展方向

跨域融合测试：将传导骚扰测试（如CISPR 25标准）与辐射抗扰度结合，构建车/舰载全域EMC验证体系。

群体智能干扰：1000架无人机集群协同生成TB级干扰波形，时延抖动<0.1ms，区域精准干扰覆盖率达97.3%。

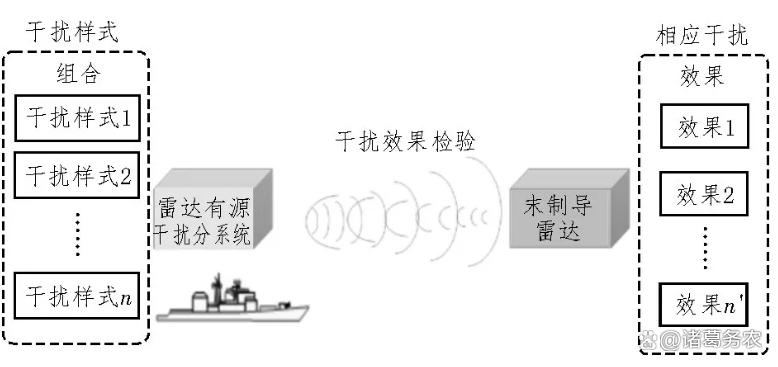

有源干扰有效性检验实施过程

有源干扰外场试验正从 “单点静态测试”向“多域动态对抗” 演进：

方法革新：正交试验设计→数字孪生闭环验证→群体智能对抗；

评价升级：脱靶量单一指标→“能-谱-时-空”多维矩阵；

技术融合：量子传感（77K工程化）、超构材料（STCM）、AI驱动（ZMILN）协同突破测试瓶颈。

未来体系将依托 智能生成（GAN波形）、跨域耦合（EMC/EMI联合）、全域孪生（多物理场实时模拟） 三大支柱，实现干扰效能的可预测、可追溯、可优化闭环。

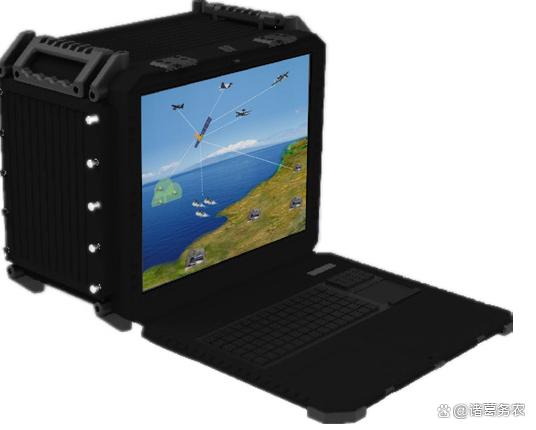

便携式雷达目标/干扰信号源

（全文结束）
