考研408--计算机网络--day4--组帧差错控制可靠传输

（以下内容全部来自上述课程）

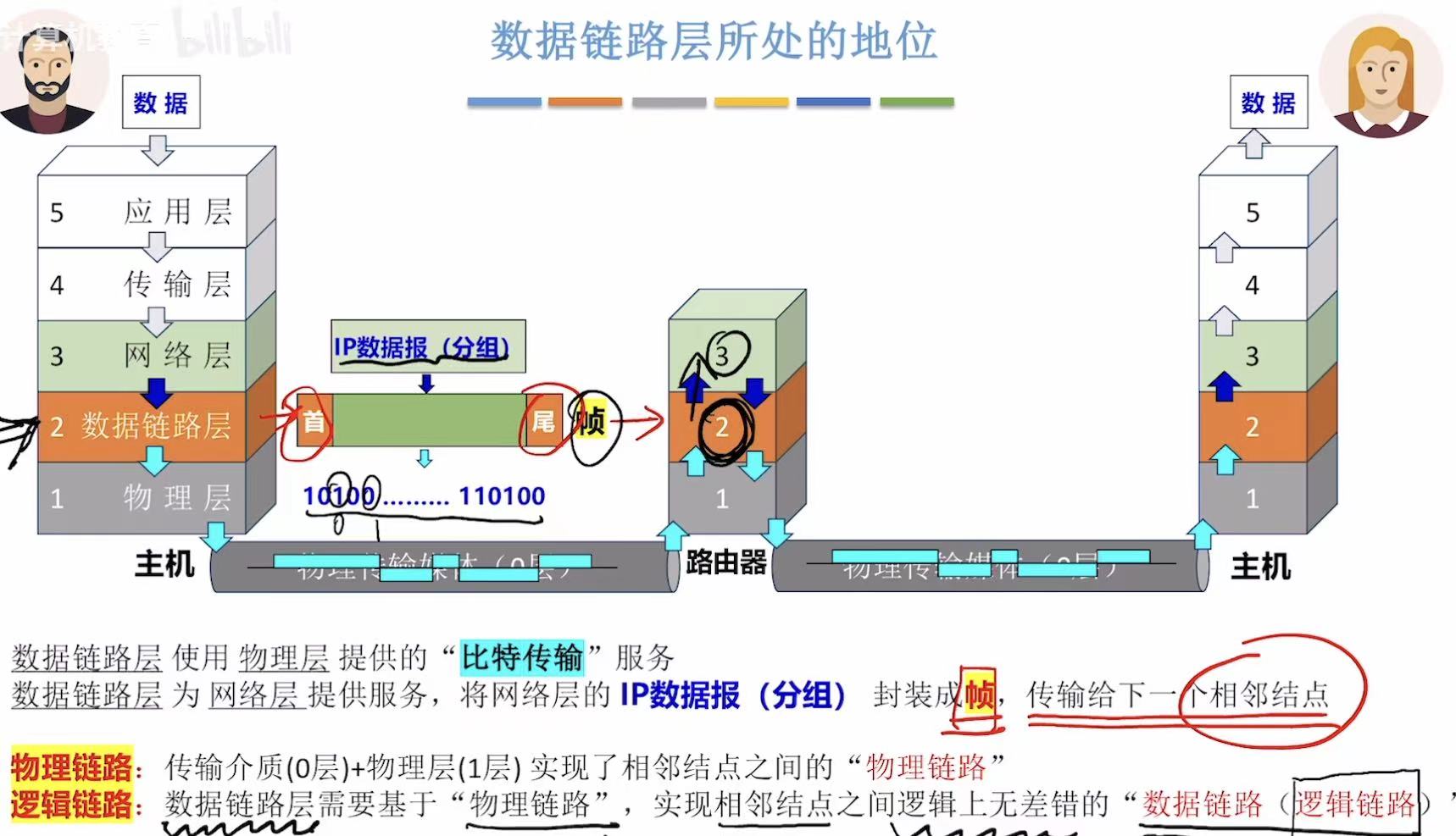

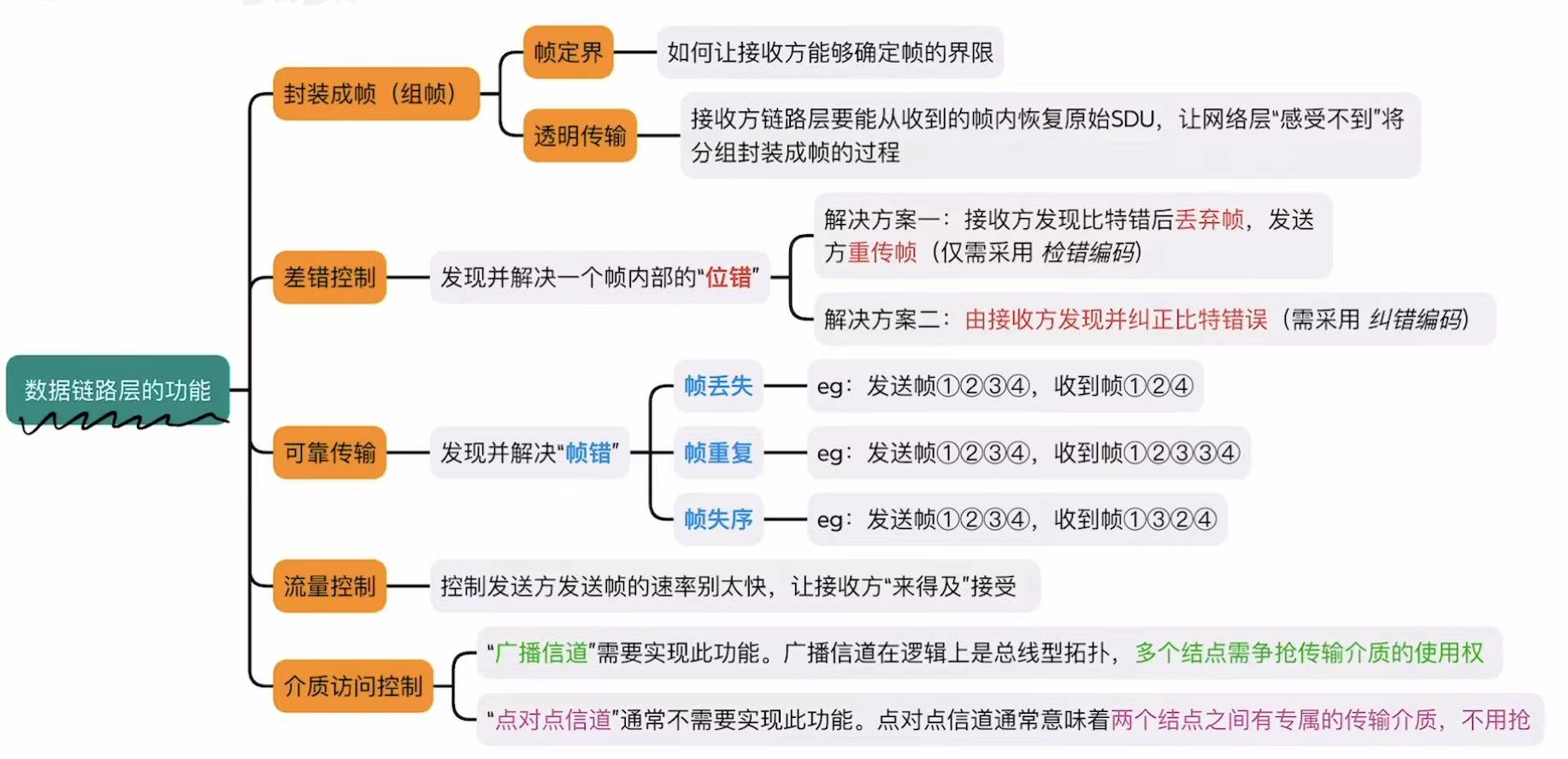

数据链路层

物理层：比特传输 -->物理链路
数据链路层：封装成帧（就相当于你买完东西给你个袋子装东西） -->逻辑链路

组帧

组帧（封装成帧）：类比成买东西，店员给了你一个塑料袋装你买的东西。
帧定界：假定你从网上买了一个盲盒，那发货的人就需要考虑怎么打包，能让你知道盲盒里都有什么。
透明传输：盲盒送到你家，你得给外包装拆了，才能看见盲盒是啥。（包装扔了就相当于没了，变透明了，不重要了）

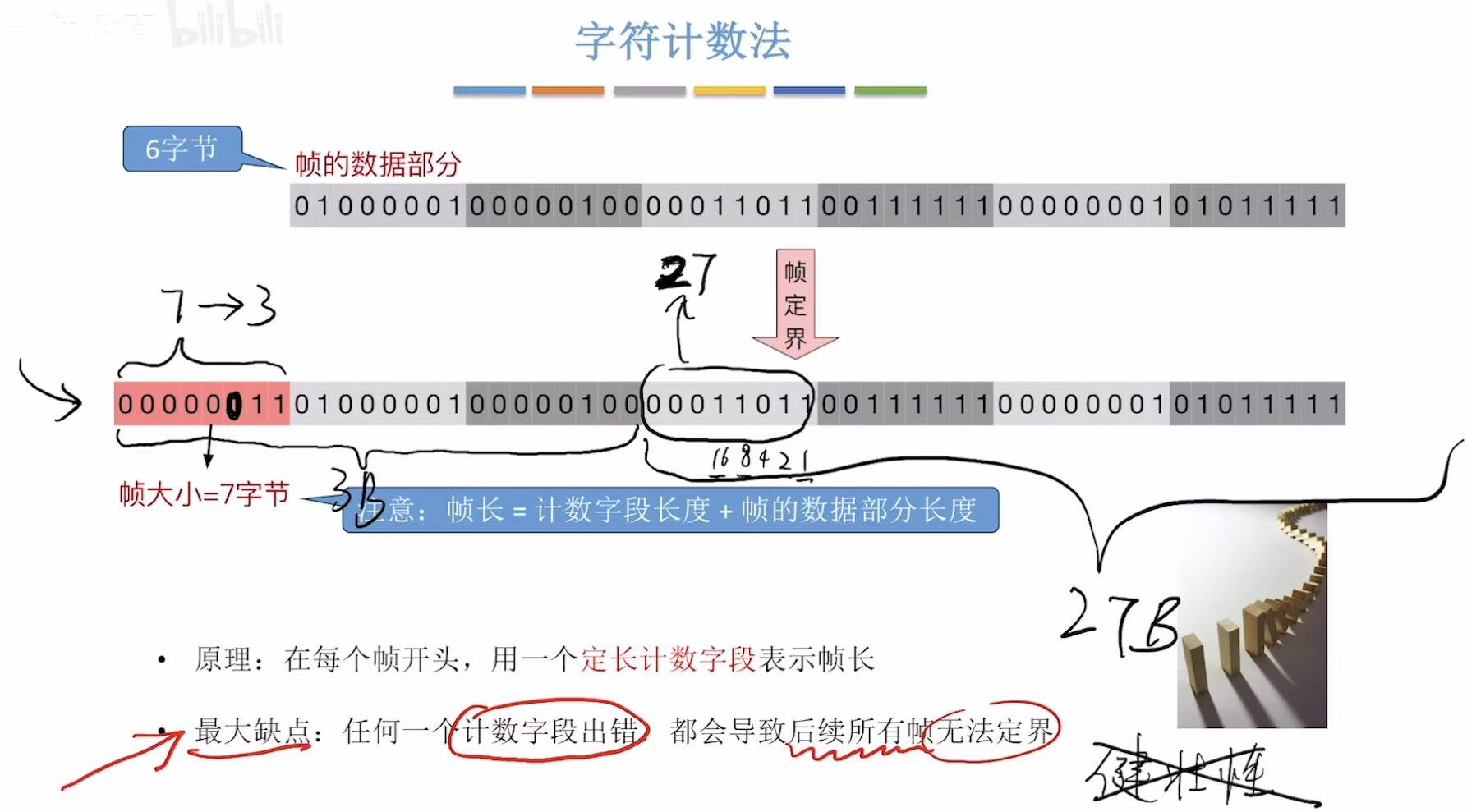

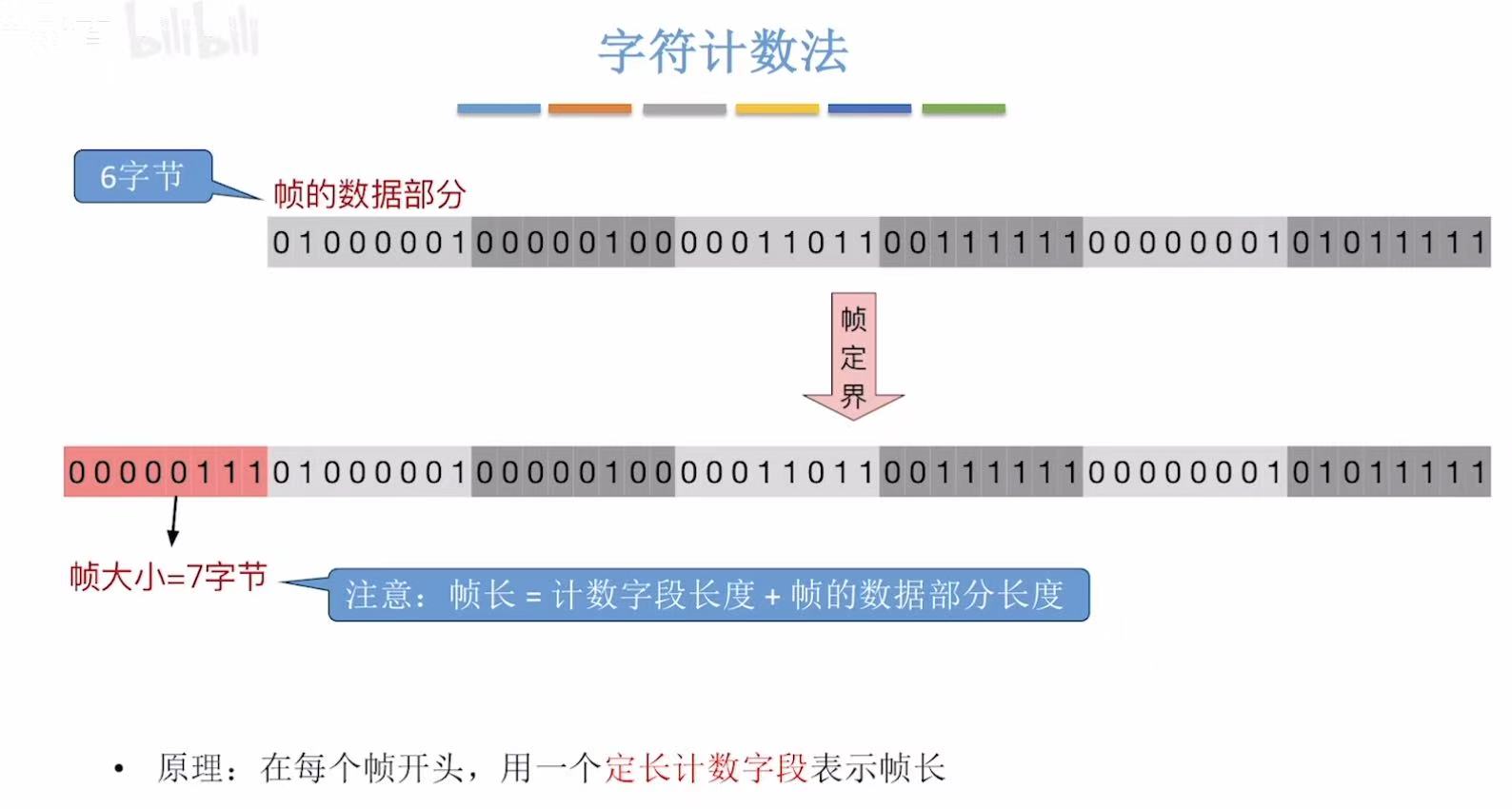

1. 字符计数法

6字节：黑白交替，8个数字为一组，一共有6组。这就是帧的数据部分，也就是你买的盲盒。
帧定界：现在开始打包。
7字节：这个打包方式就是在开头加一个（1字节）包装袋，加上包装袋，一共是7个字节，十进制的7=二进制的111，八个比特为一个字节，所以前面都用0给补上。
计数字段长度：包装袋，而且是能表示加上包装袋一共有多少物品的包装袋（相当于加了个便签）。

如果包装袋的便签记错了有多少件物品，商家打包的时候，就会往里面多塞很多东西，就会把后面有便签的物品误以为是包装袋，然后就把打包的东西都打包错，很棘手。

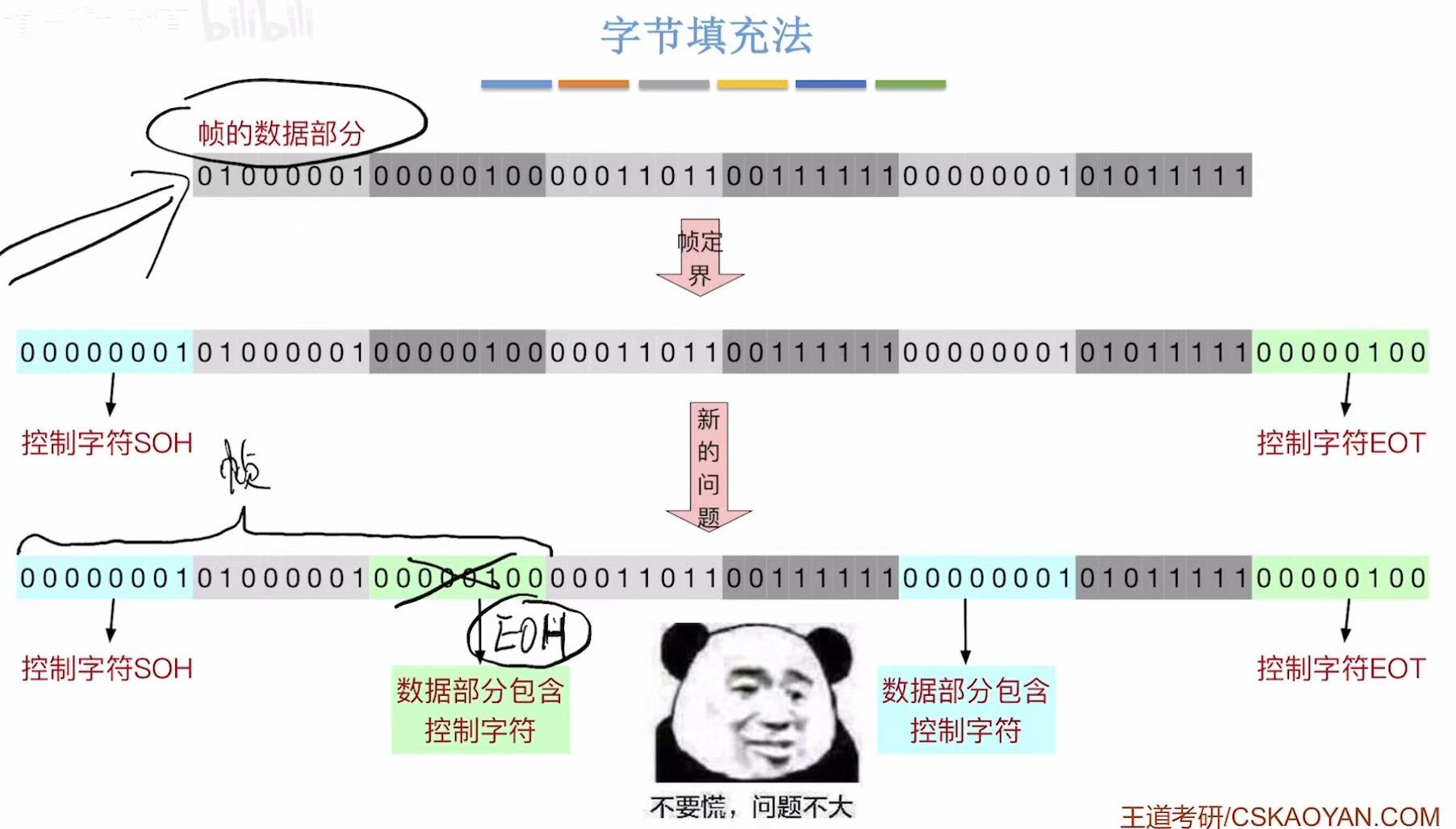

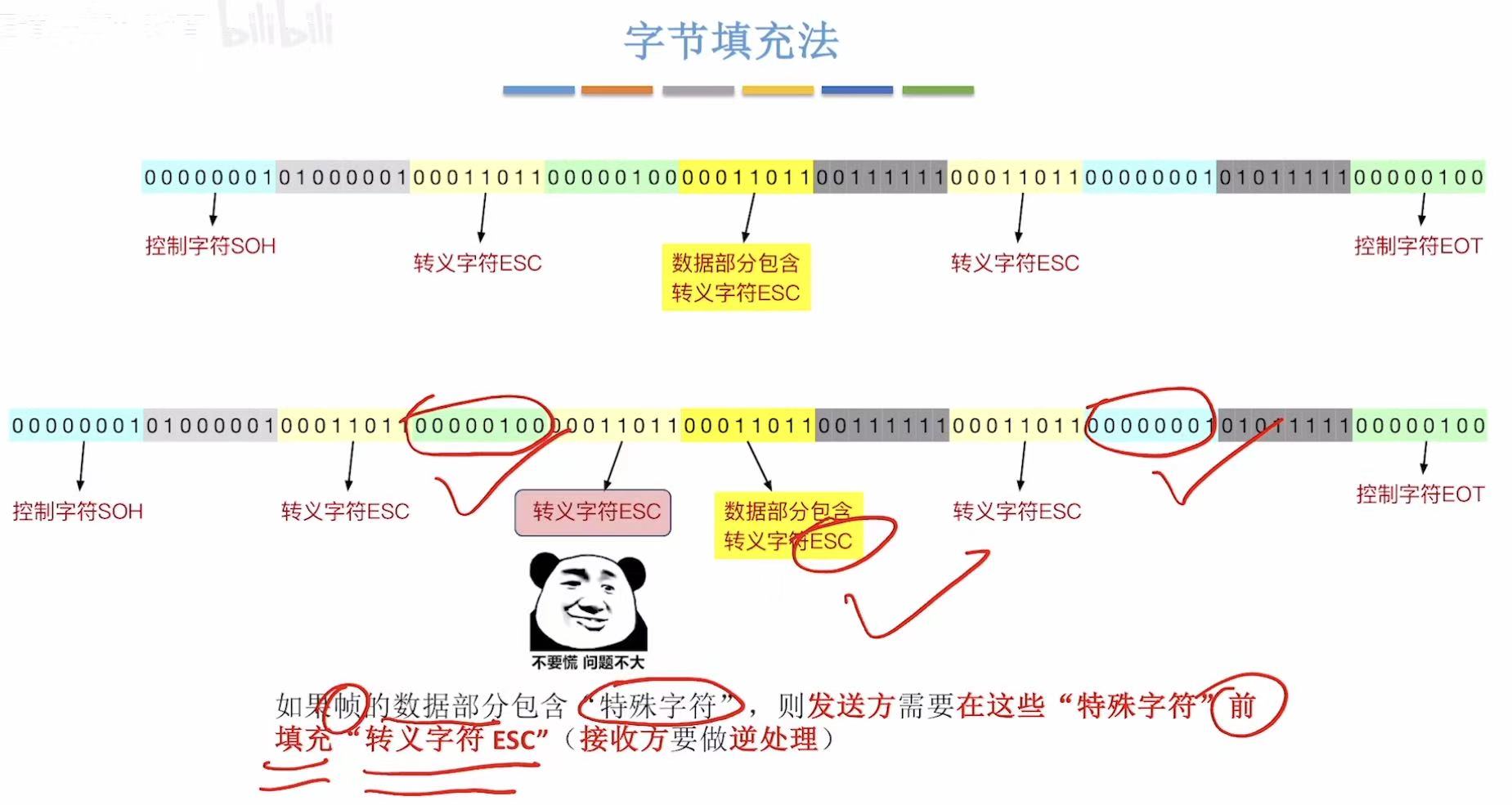

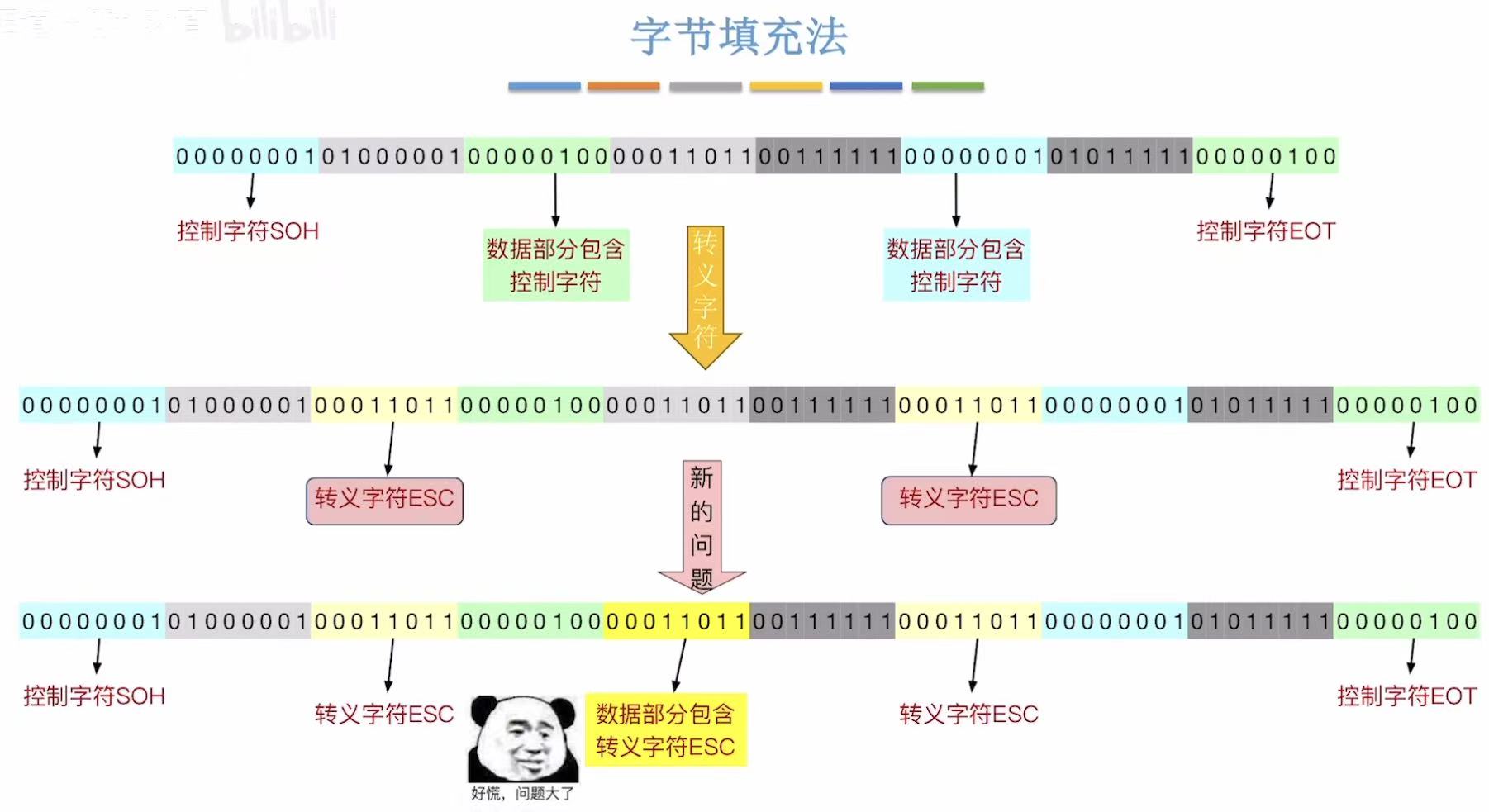

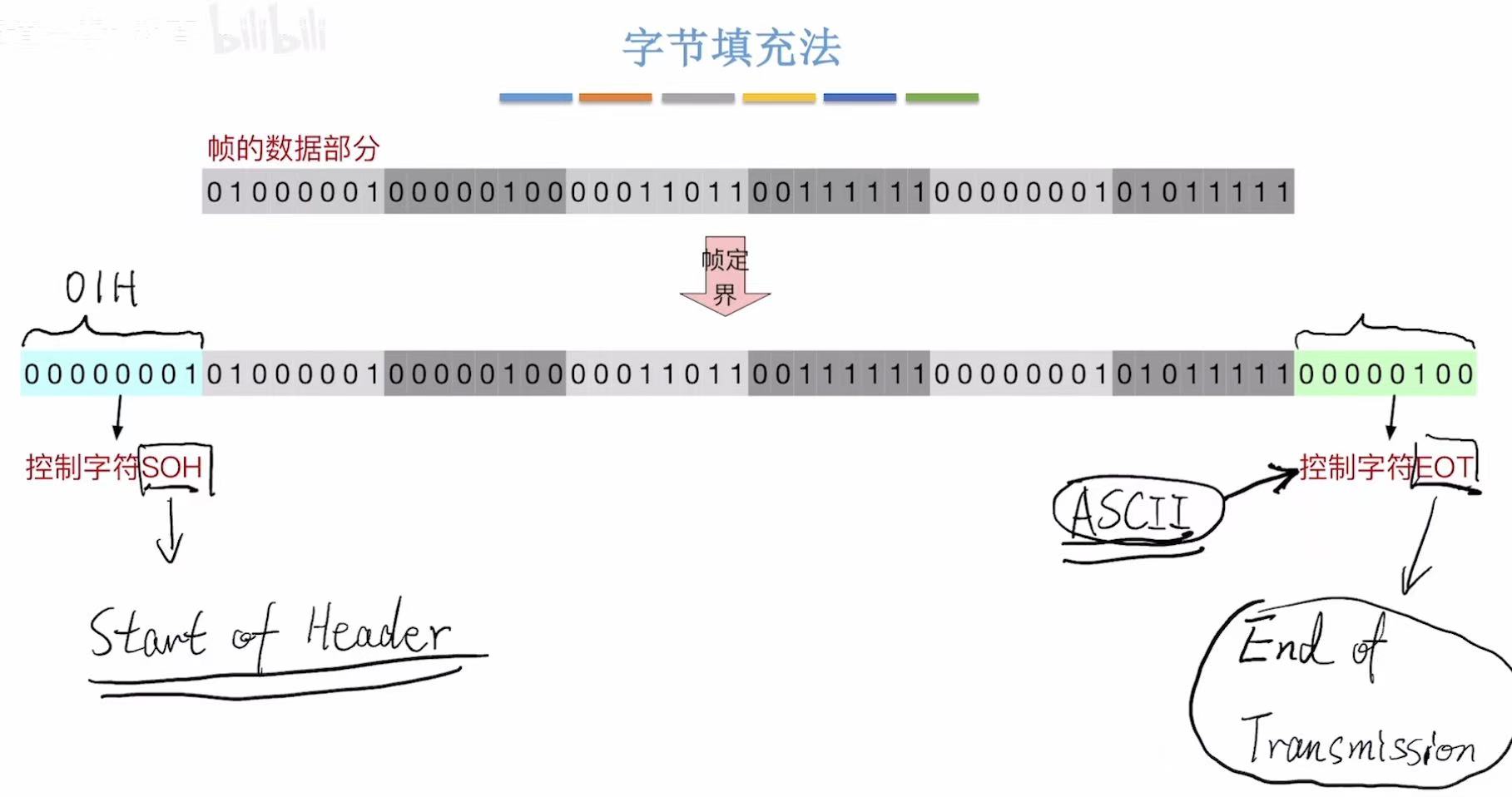

2. 字节填充法

这个打包方式把包装袋换成了盒子（有盖有底）。
SOH：打包盒的盖子，代表开始。
EOT：打包盒的盒子底，代表结束。

但是如果这个商家卖得东西本来就是打包盒（控制字符），就有可能把卖的东西，和自己要用的打包盒混在一起，这就出现了新的问题。

所以这个时候就用便签（转义字符）标志上，在打包盒的盖子下面，只要碰到盖子什么的物品就加个便签。
但是就又有问题了，如果这个商家还卖便签（转义字符）呢？！

解决方式就是，出现自己要卖的东西（控制字符＋转义字符），就直接加个便签，然后告诉买家有**标签（转义字符）的就是盲盒里的东西，把标签（转义字符）**拆掉之后就可以用了。

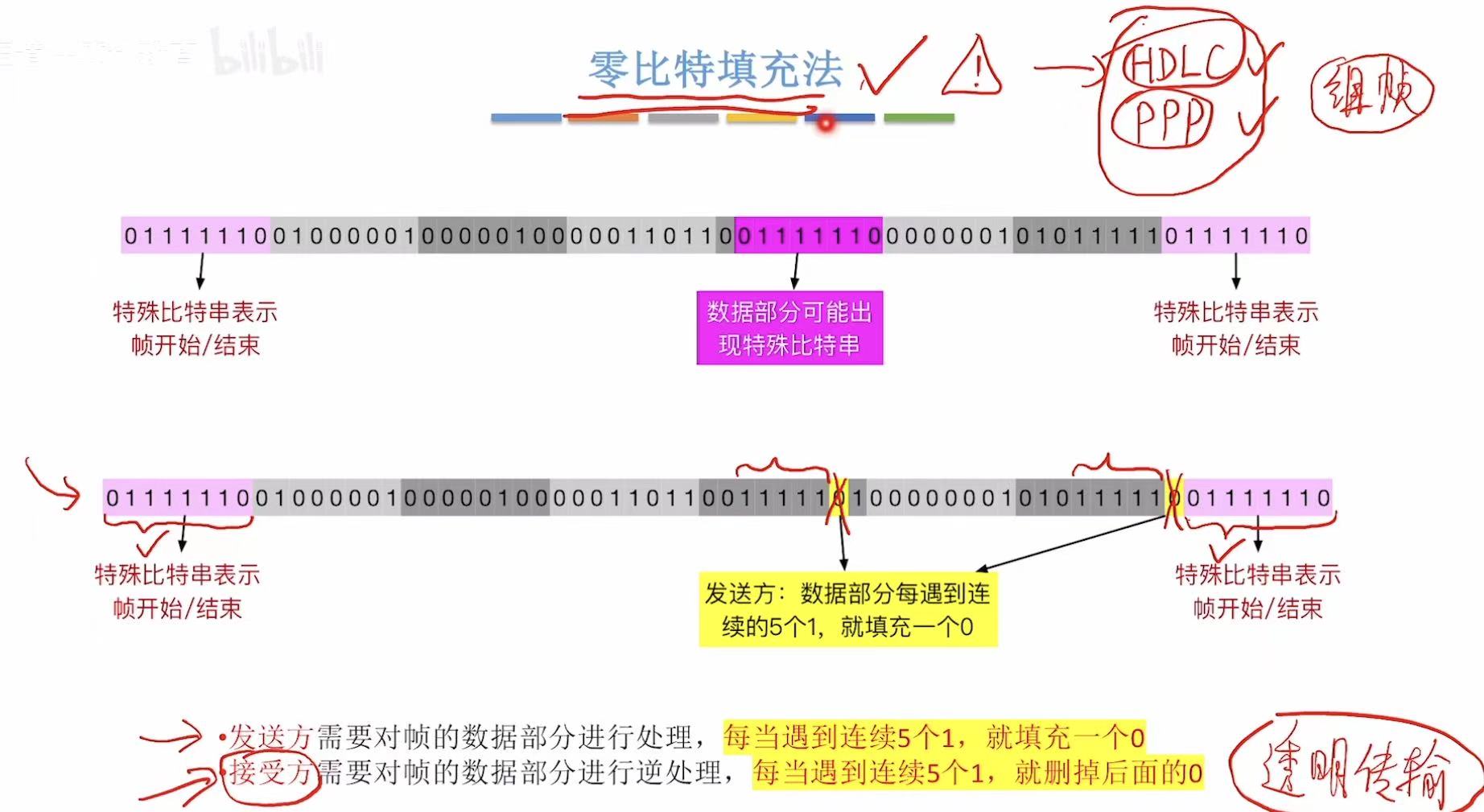

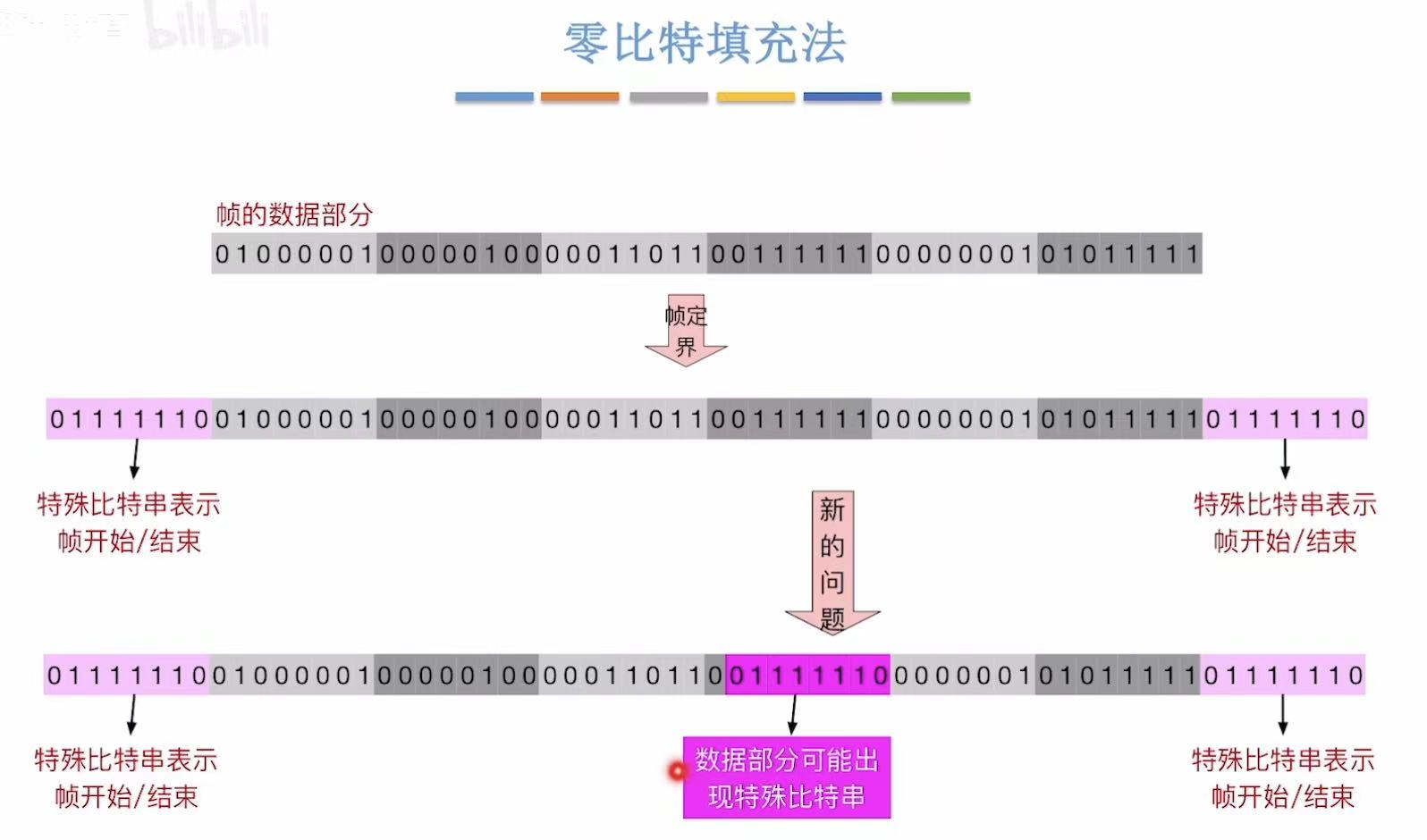

3. 零比特填充法

这次换了一个**比较特殊的盒子（特殊比特串）**打包。
但是就算是再特殊的东西，也会有商家卖。（数据部分出现特殊比特串）

所以就改变一下卖的东西，一旦和盖子撞了，就在自己卖的东西里填个小零件，告诉买家把零件拿下去，就是它买的盲盒了。

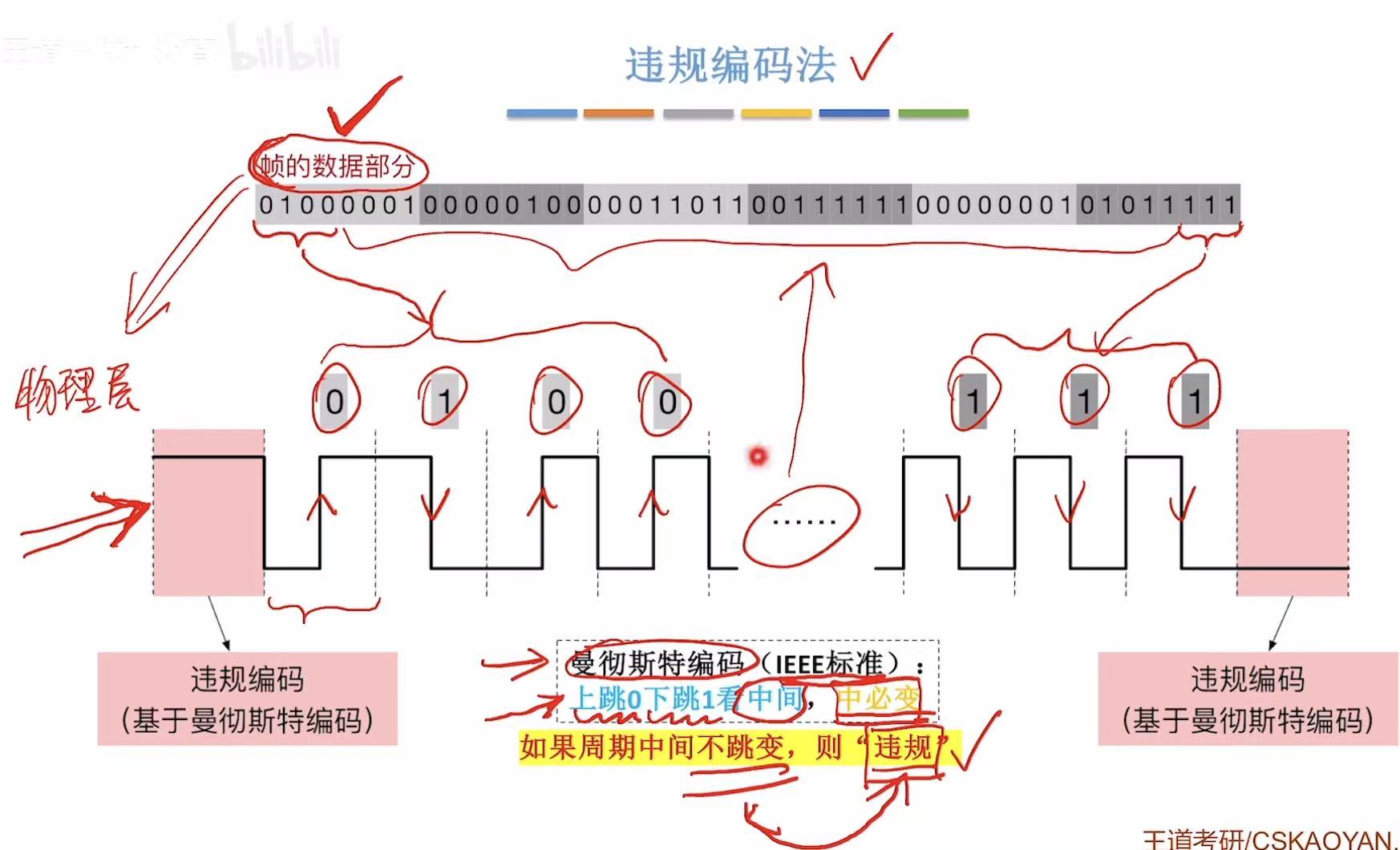

4. 违规编码法

把正常根本不可能出现的东西当作打包盒，这样肯定就不会和卖的东西撞了。

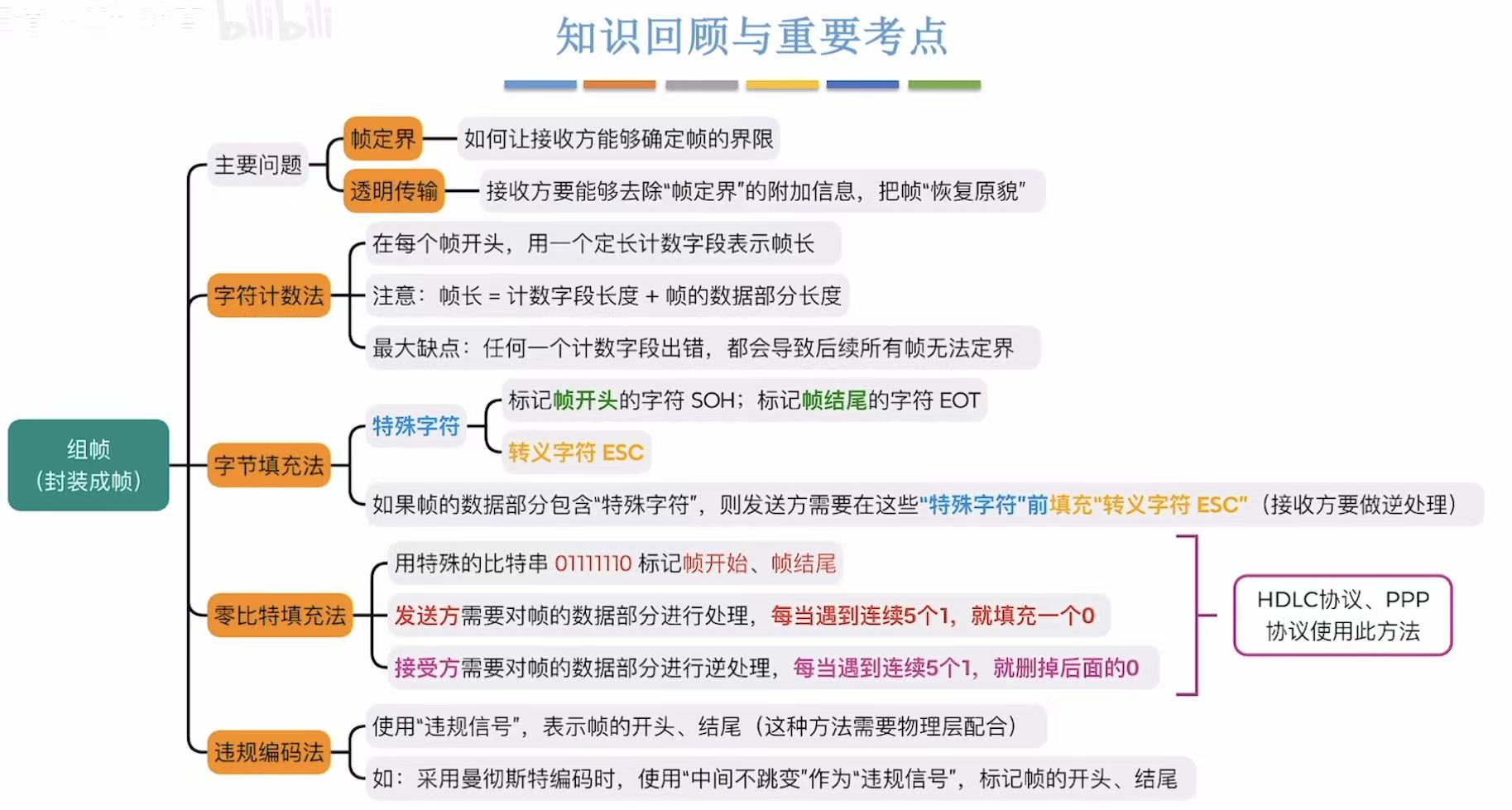

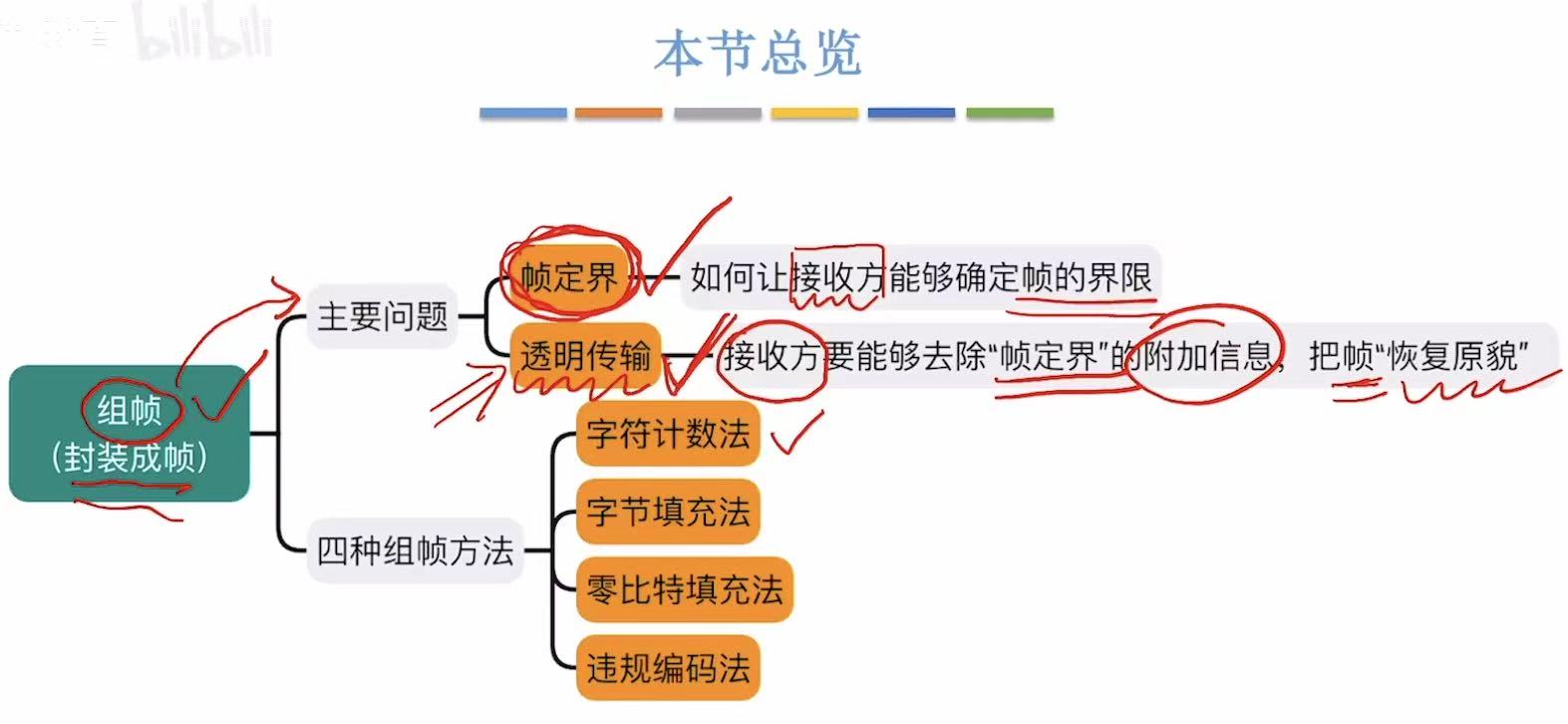

5. 小结

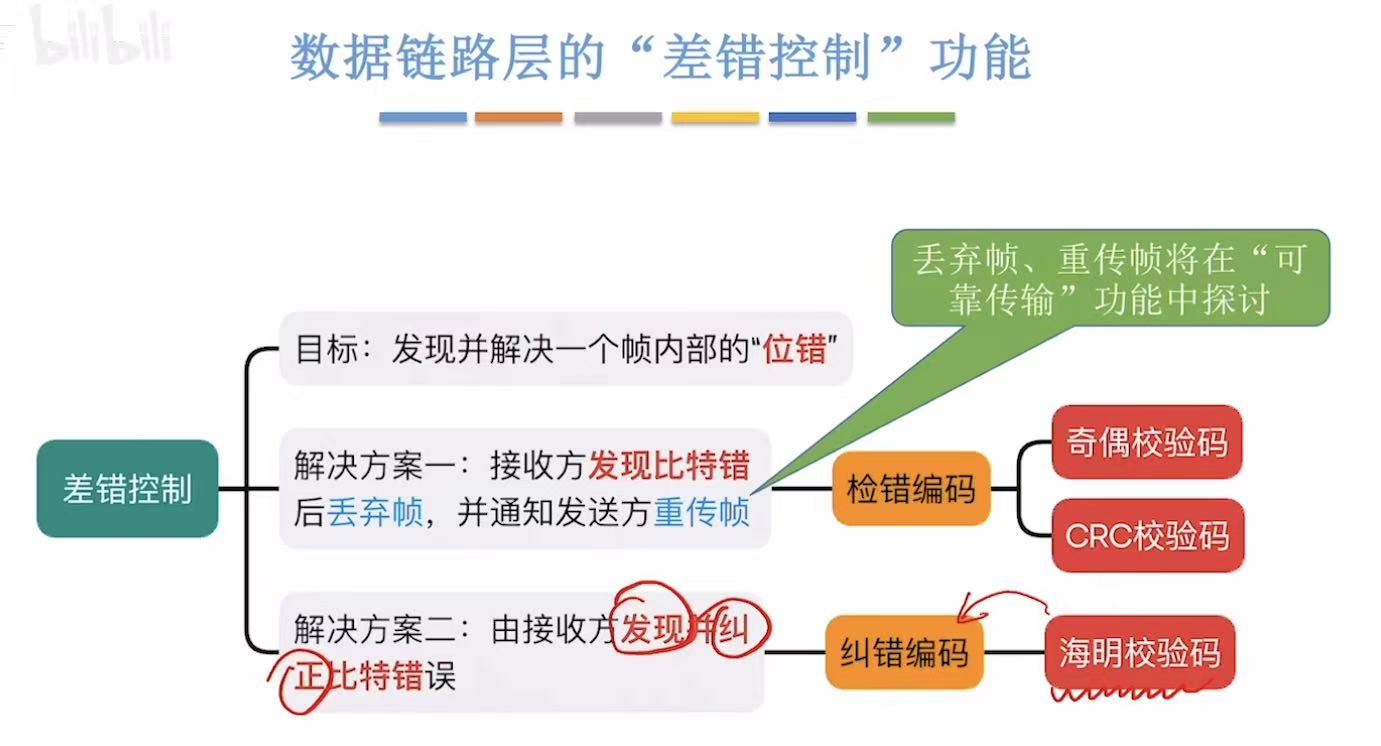

差错控制

检错编码：收到的盲盒是坏掉的，直接扔掉，要求重新发货。
纠错编码：坏是坏了，但是自己搞一下就修好了，也能用。（独立型人格）

1. 奇偶校验

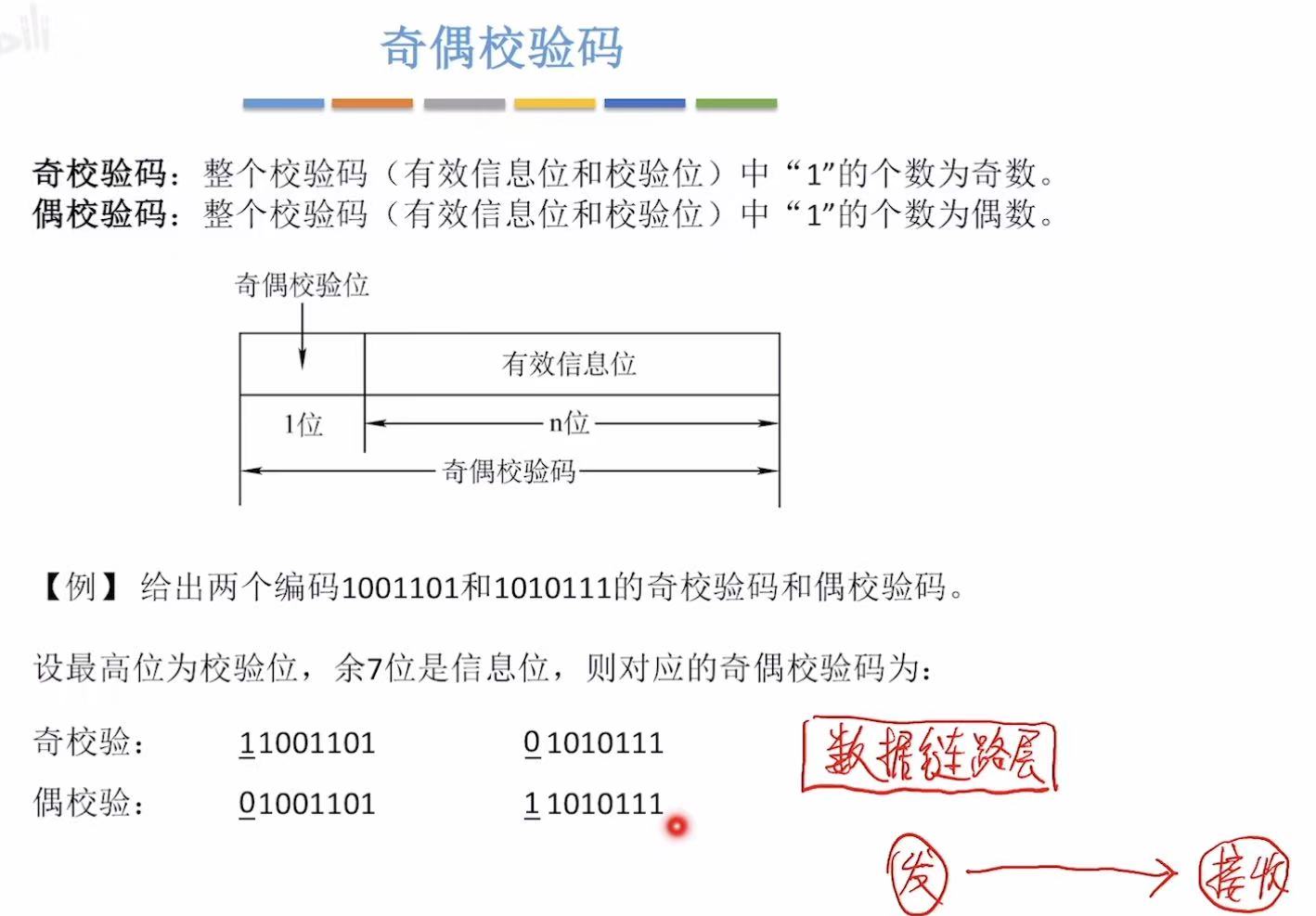

1.1 奇偶检验码

奇校验：1001101–>4个1–>偶数个1–>最高位前写一个1
偶校验：1001101–>4个1–>偶数个1–>最高位前写一个0

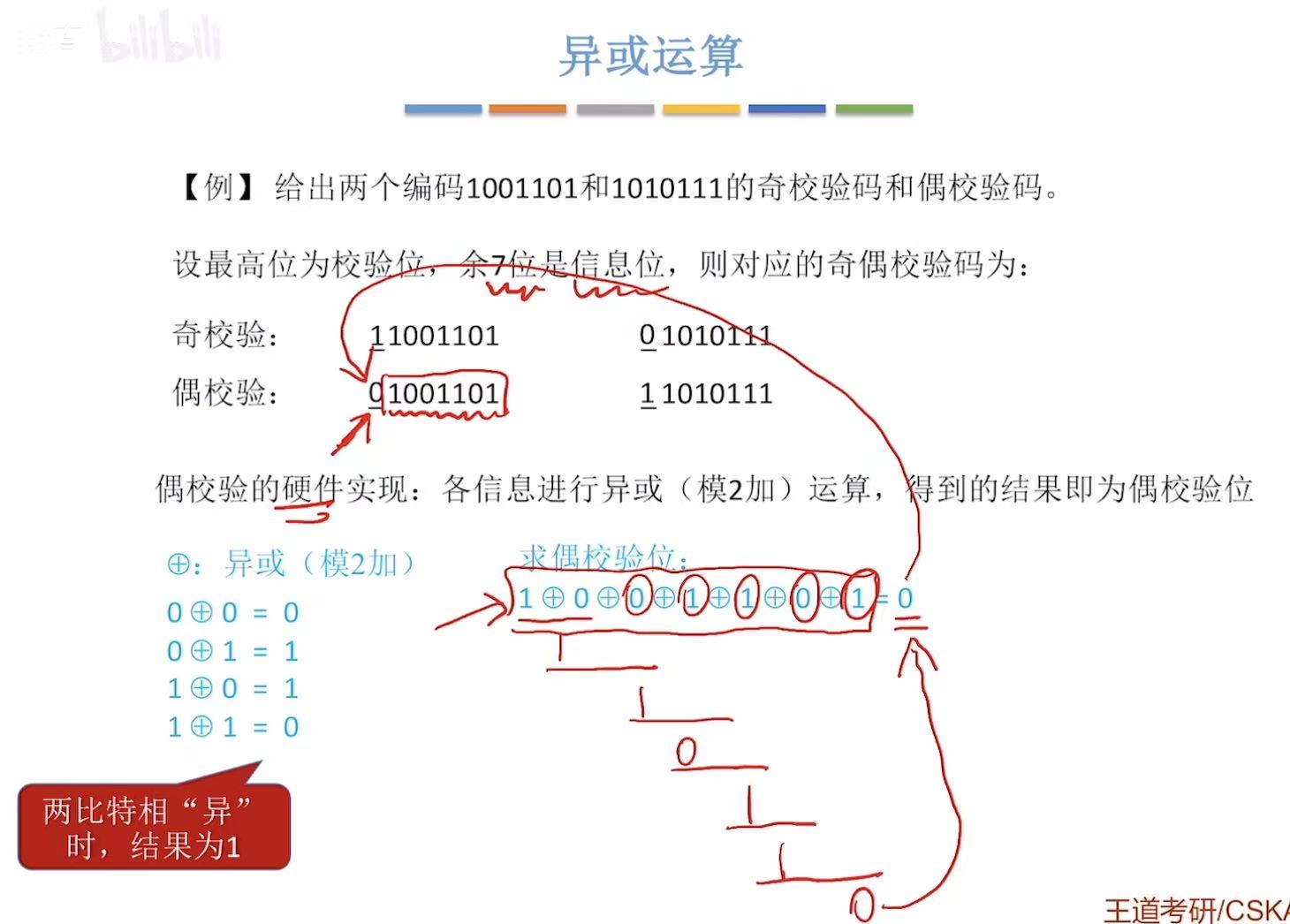

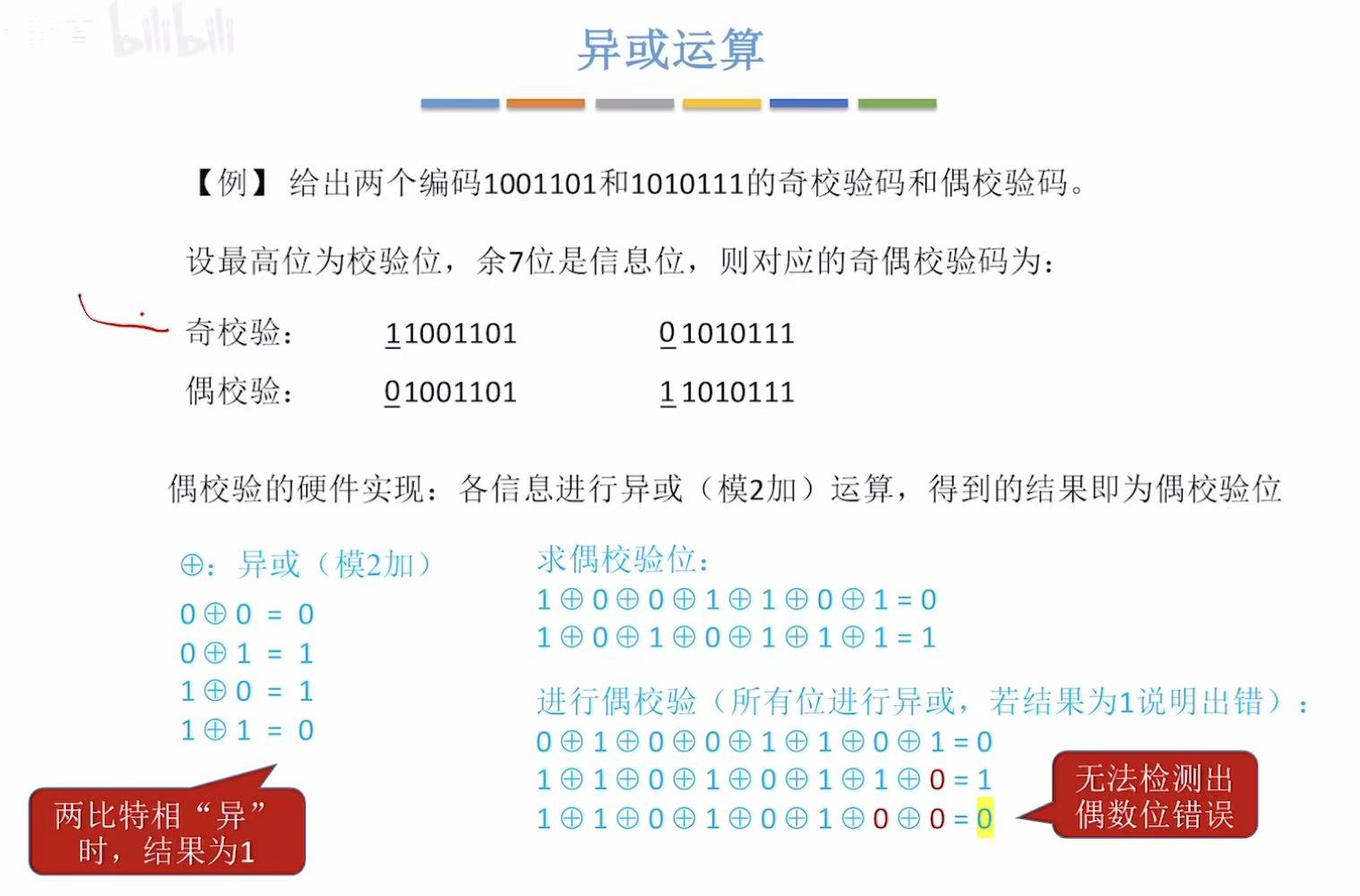

1.2 异或运算

异或：不同（10或者01）的就是对（1）的。（收集癖狂喜）
偶检验：数据部分的数字全部进行异或运算，得出来的结果和自己后加入的最高位的数字相同，就是校验成功。

也可以算上后加入的数字，一起进行异或运算，为0就是正确的，为1就是错误的。

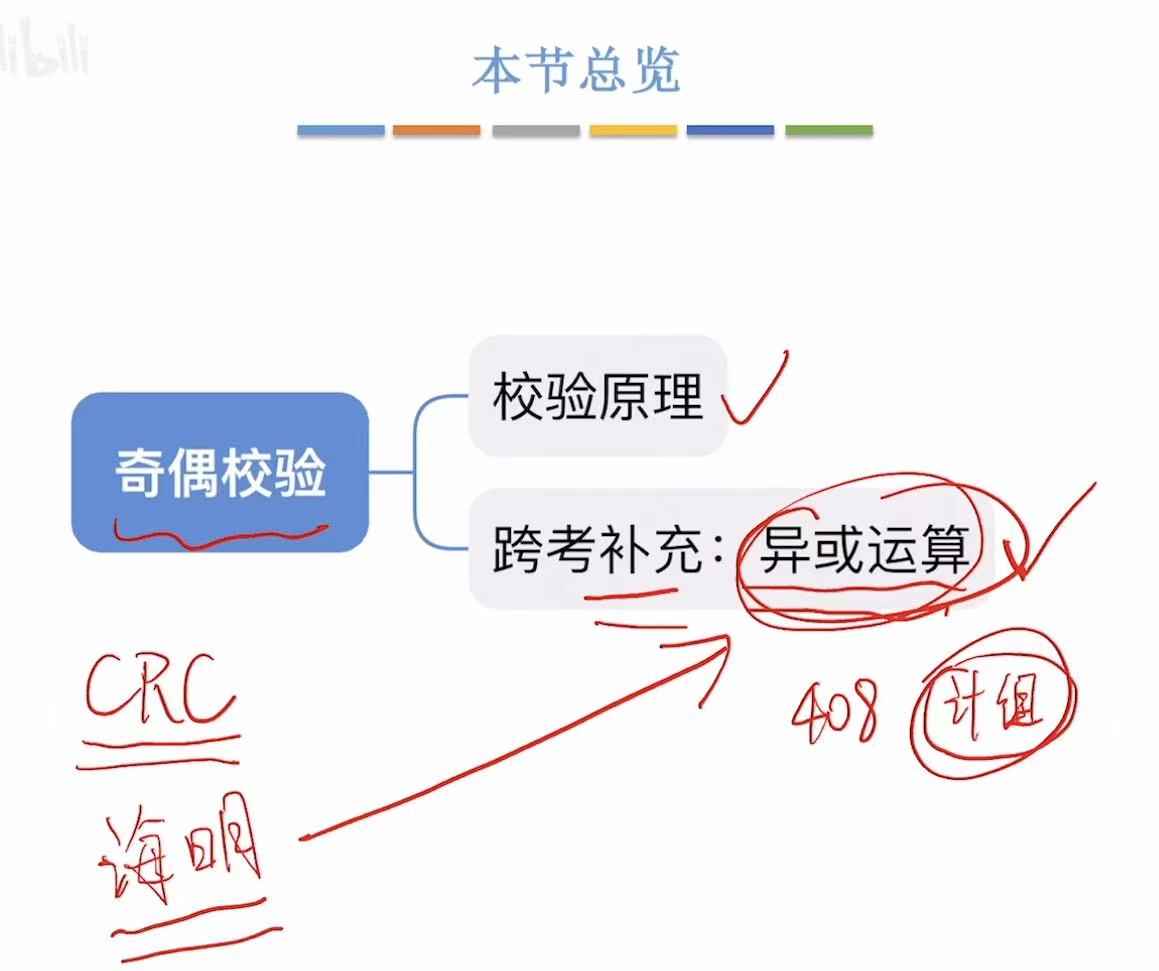

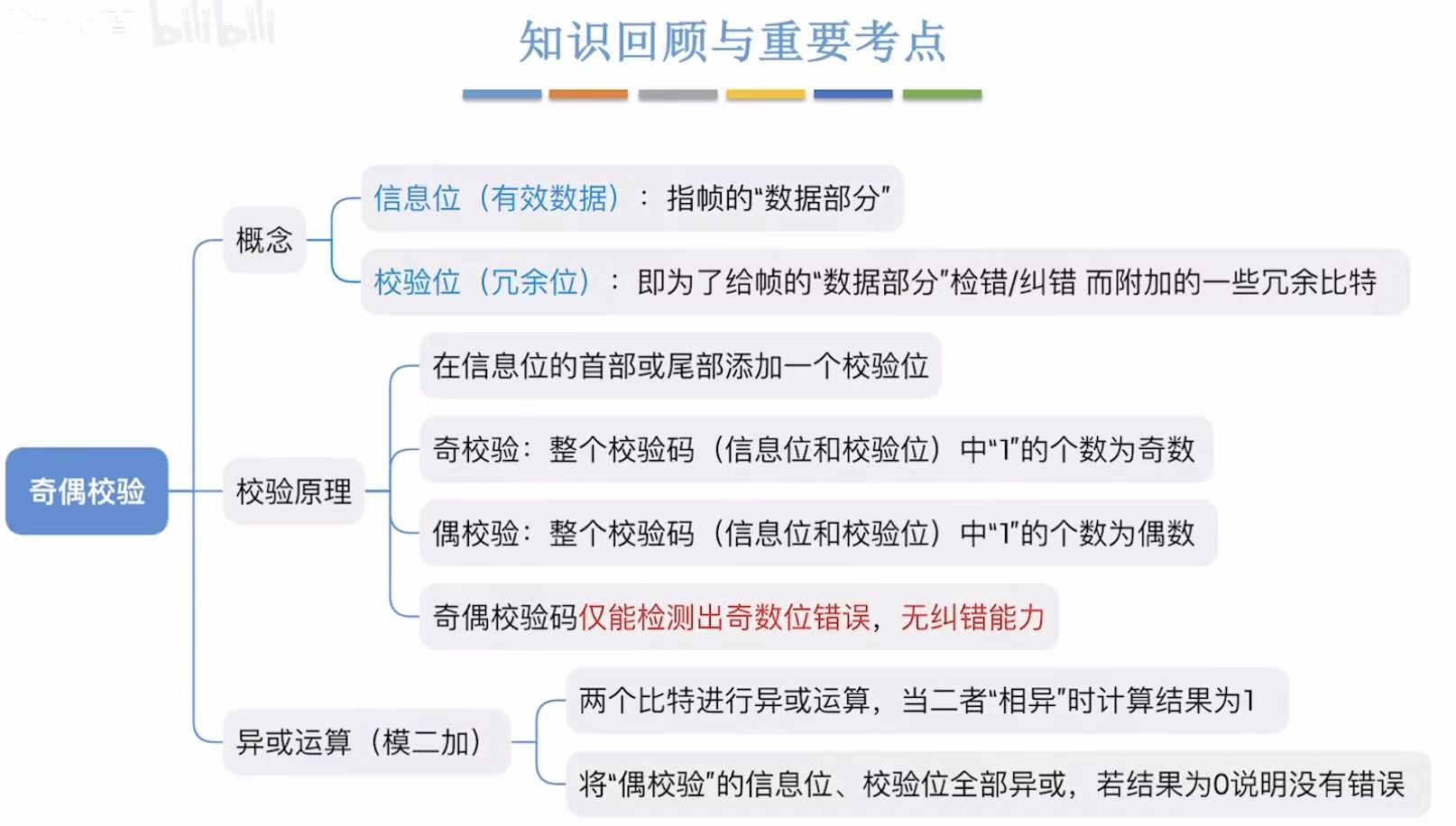

小结

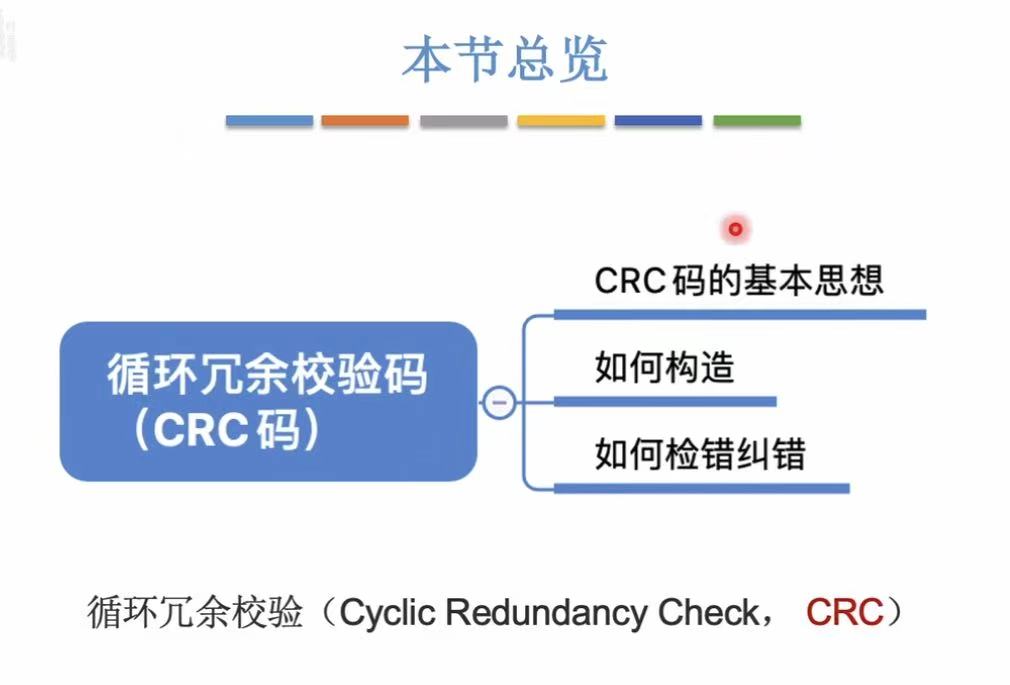

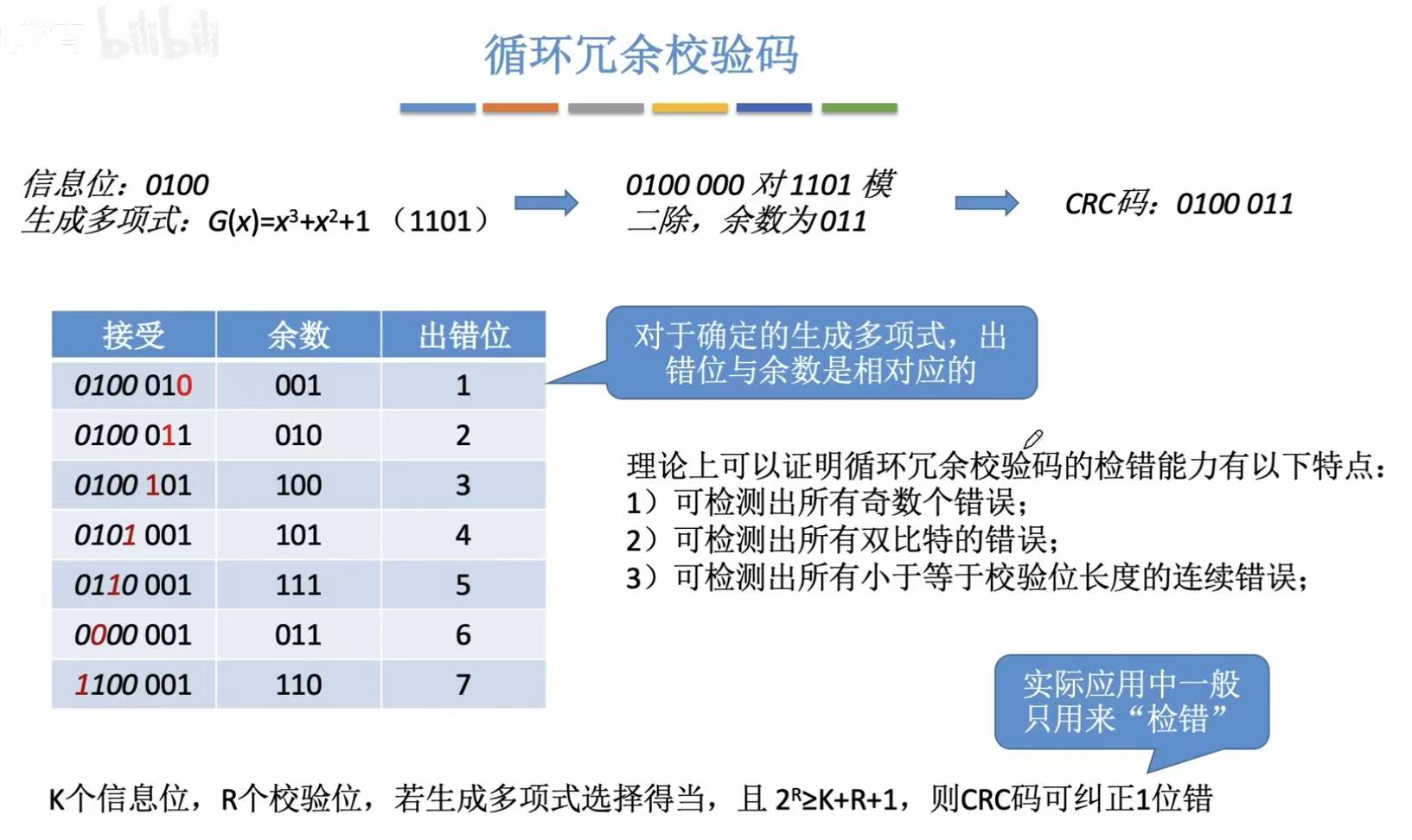

2. 循环冗余校验码（CRC码）

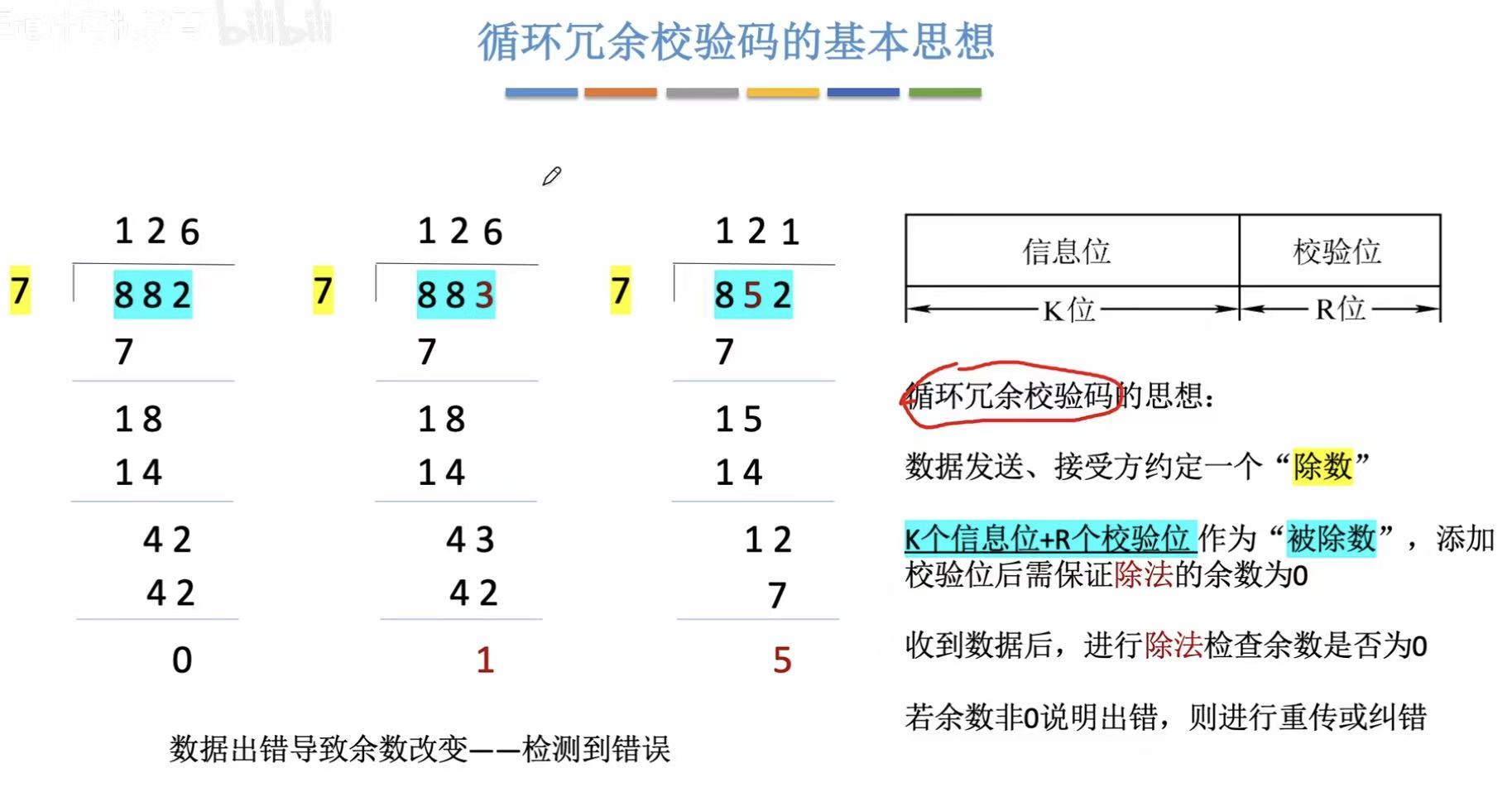

2.1 基本思想

相当于质检啦，商家用着可以就发货了，货到了，买家按照商家给的说明书进行测试，可以就是好的，不可以就是送货时候碰坏了。

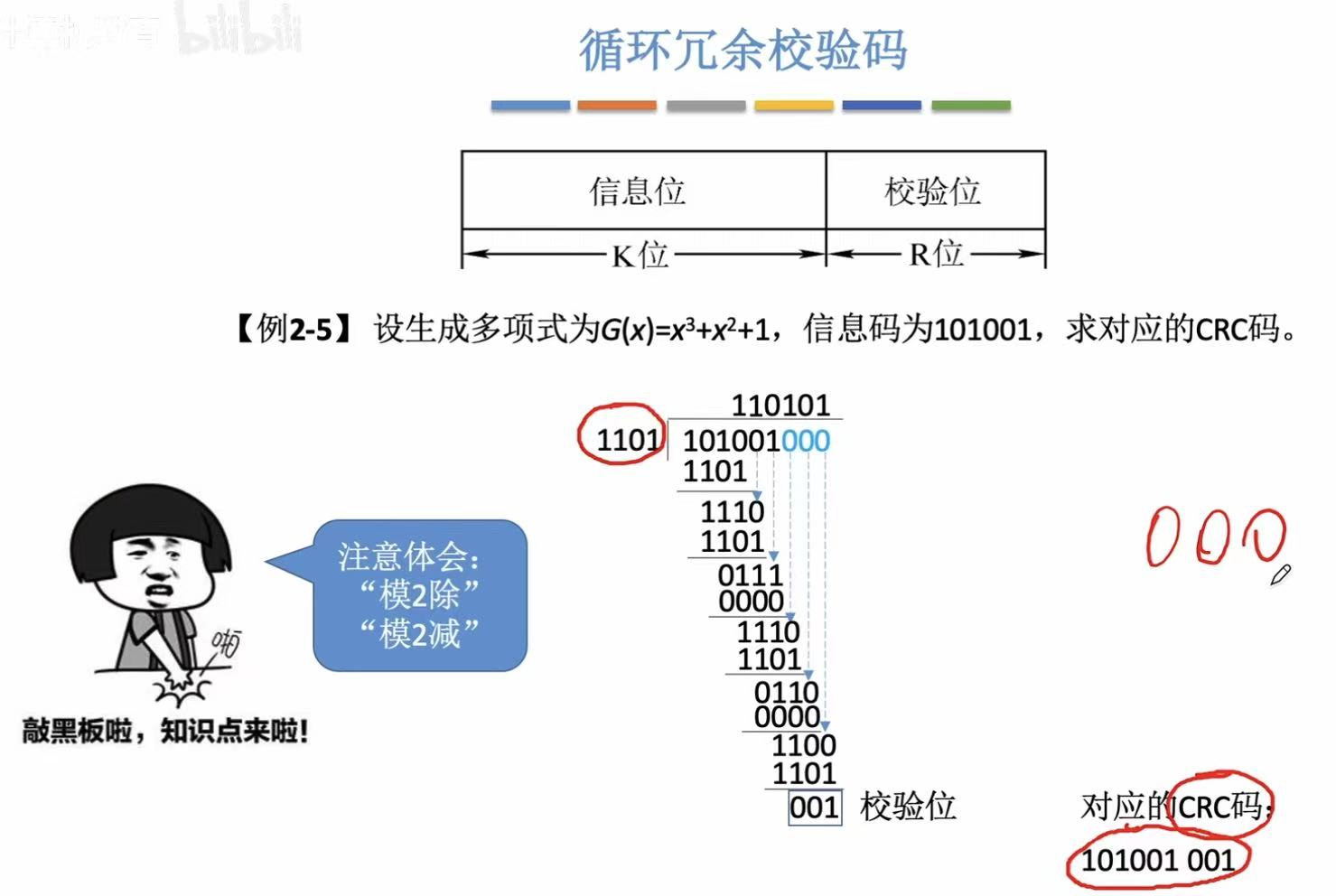

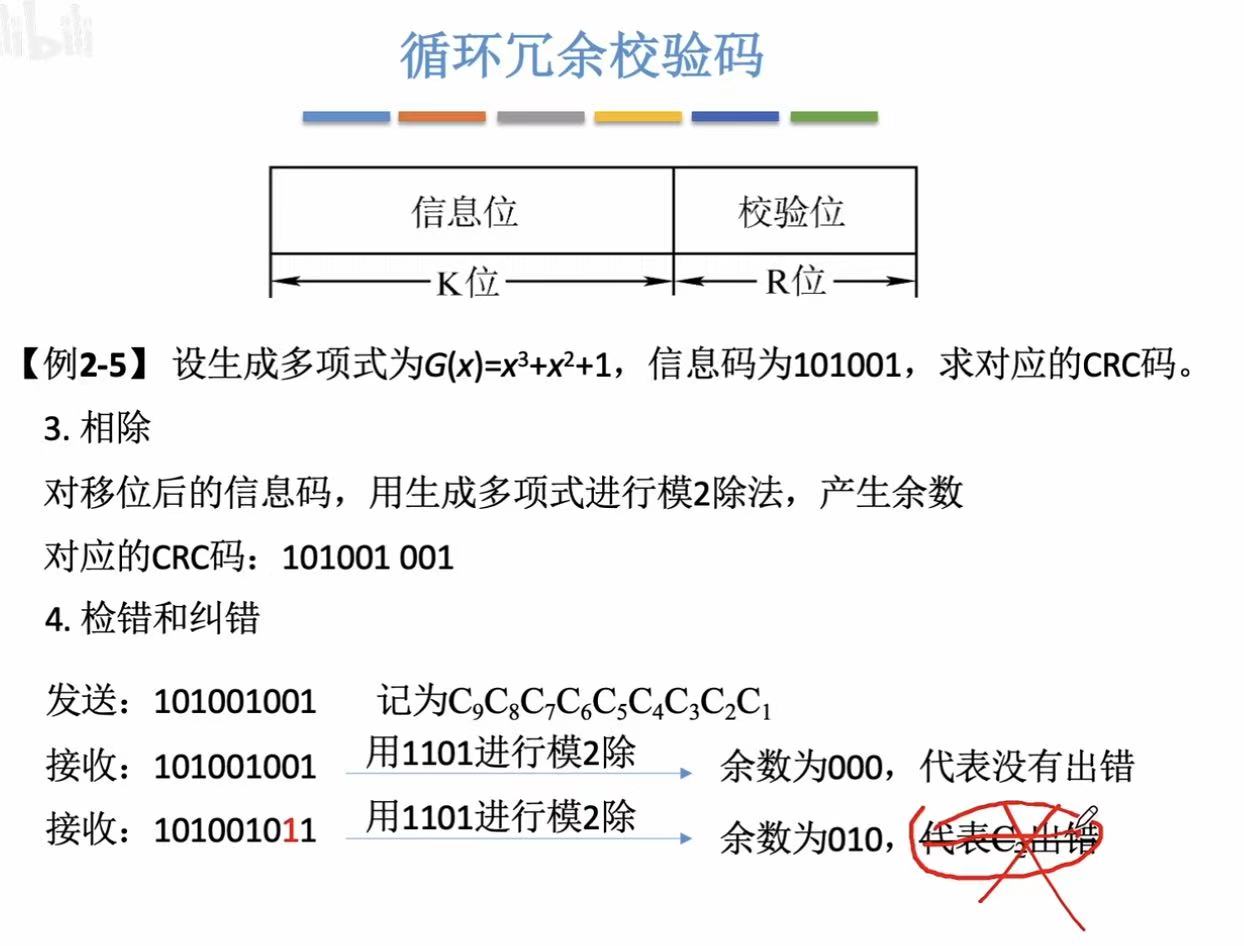

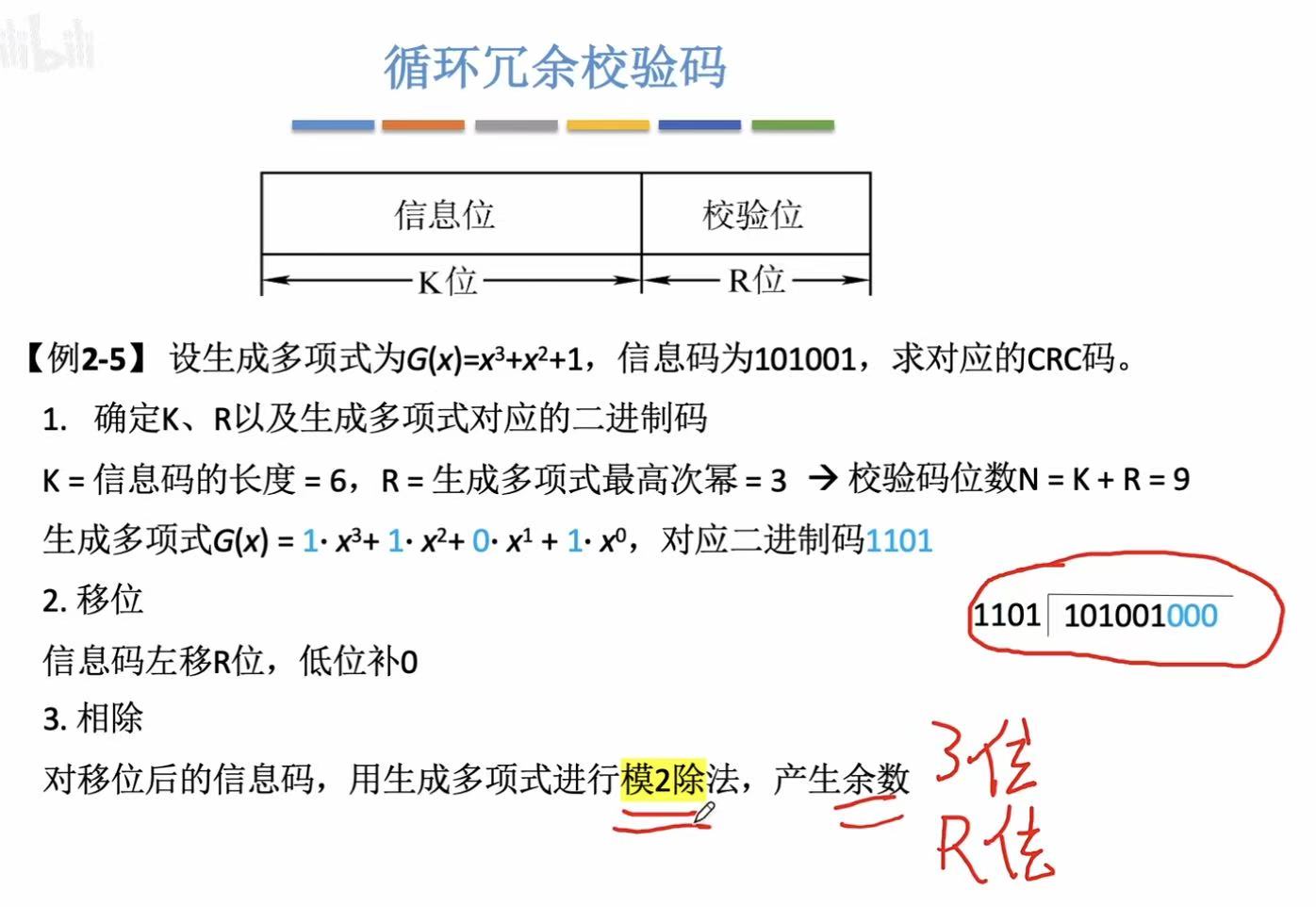

2.2 校验码

校验码长度：多项式最高次幂。
校验码位数：校验码长度＋信息码长度，计算的时候不够位数用0不伤就行。

也是用异或进行计算，10=1，01=1，00=0，11=0
算出来的校验位放在信息位的后面，就是完整的校验码了。

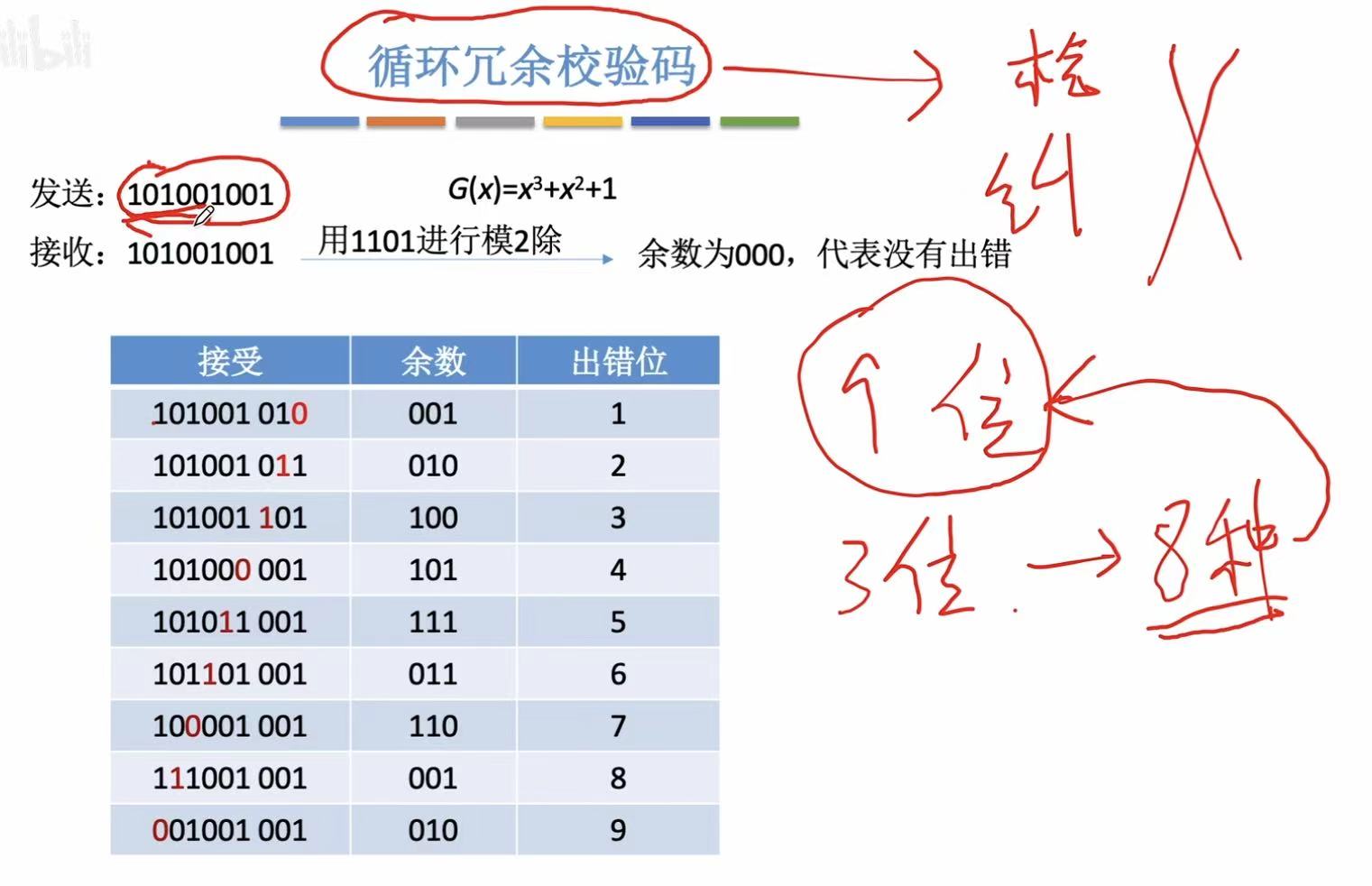

异或出来是0，就是正确的。

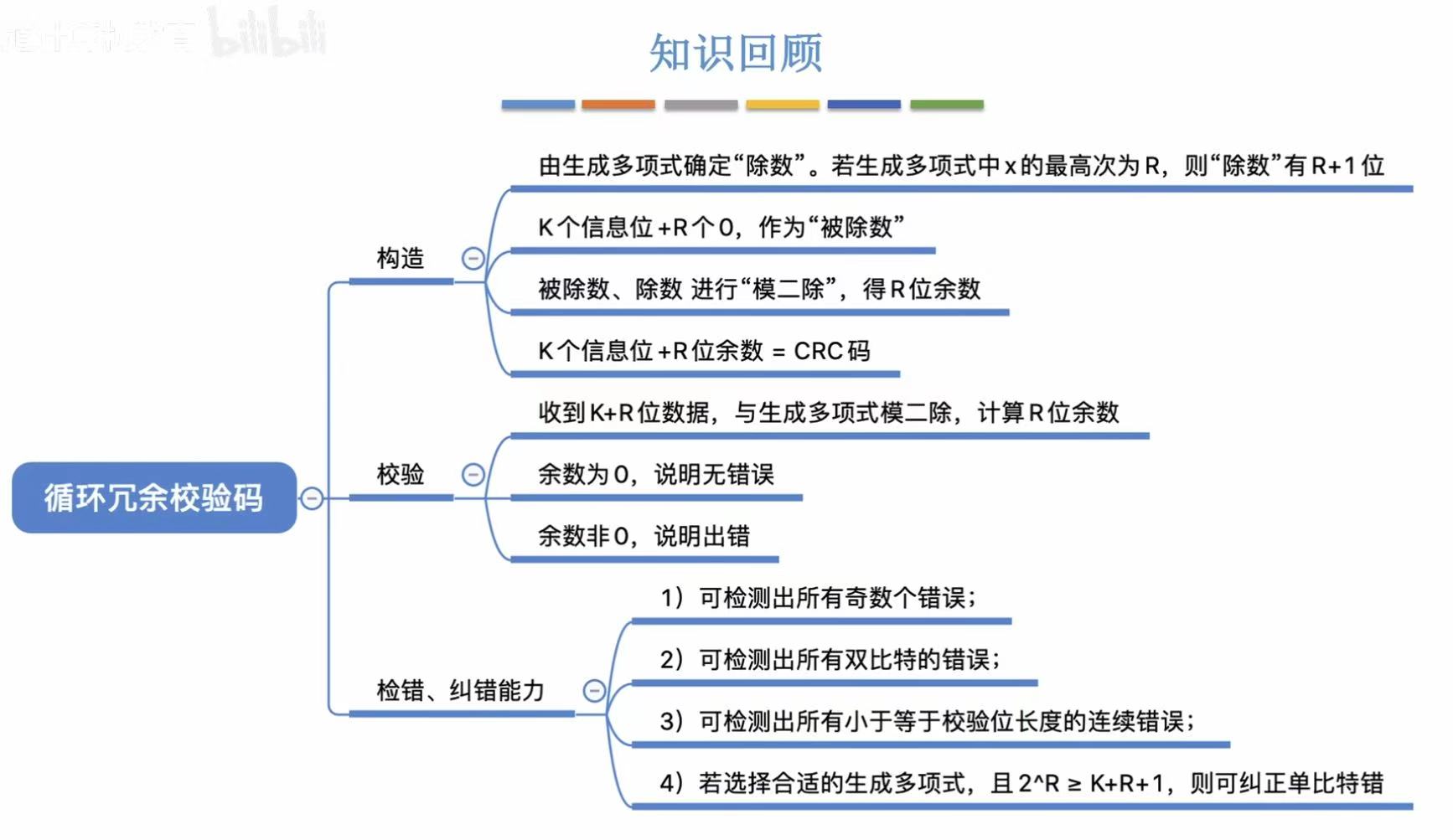

2.3 小结

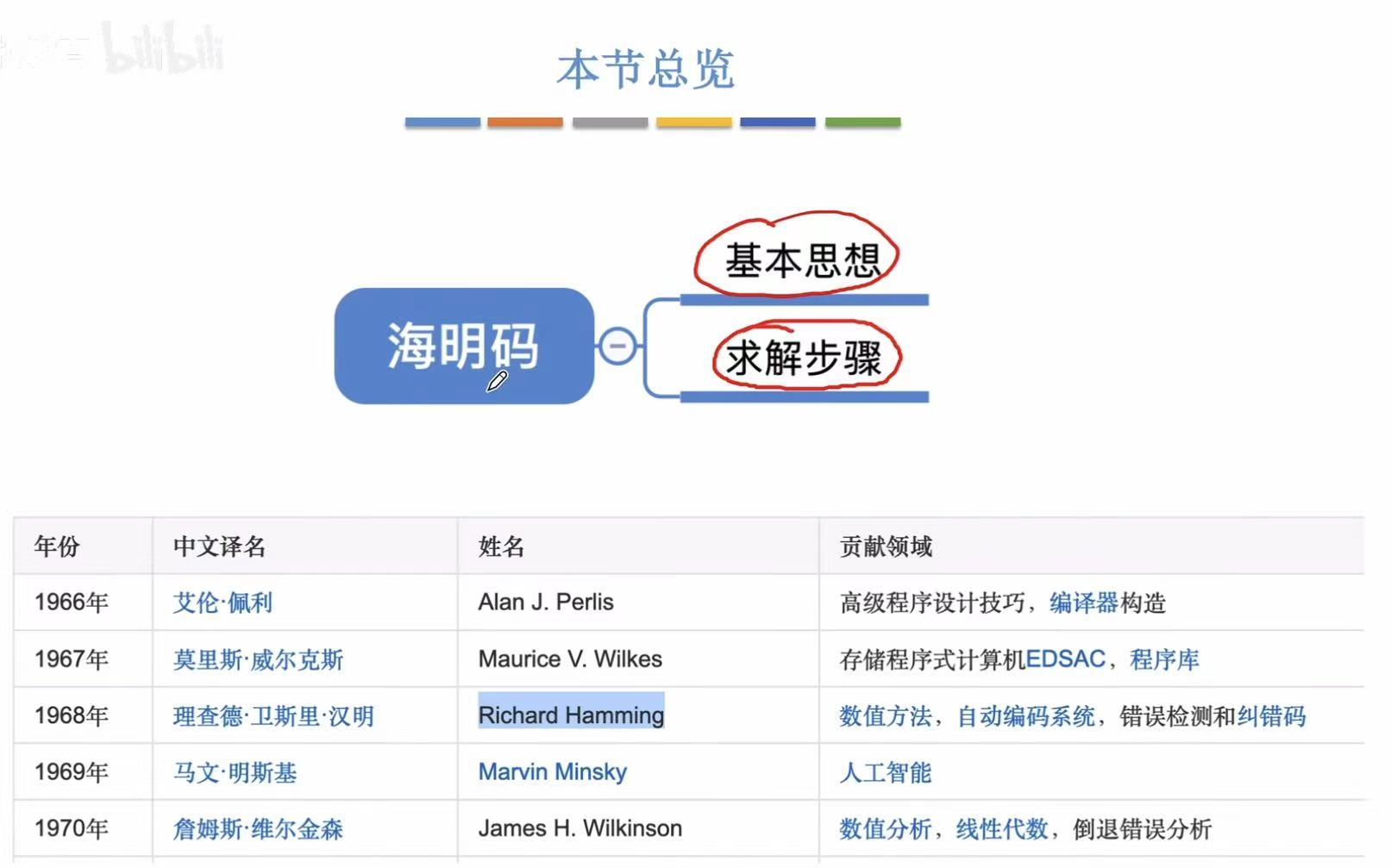

3. 海明码

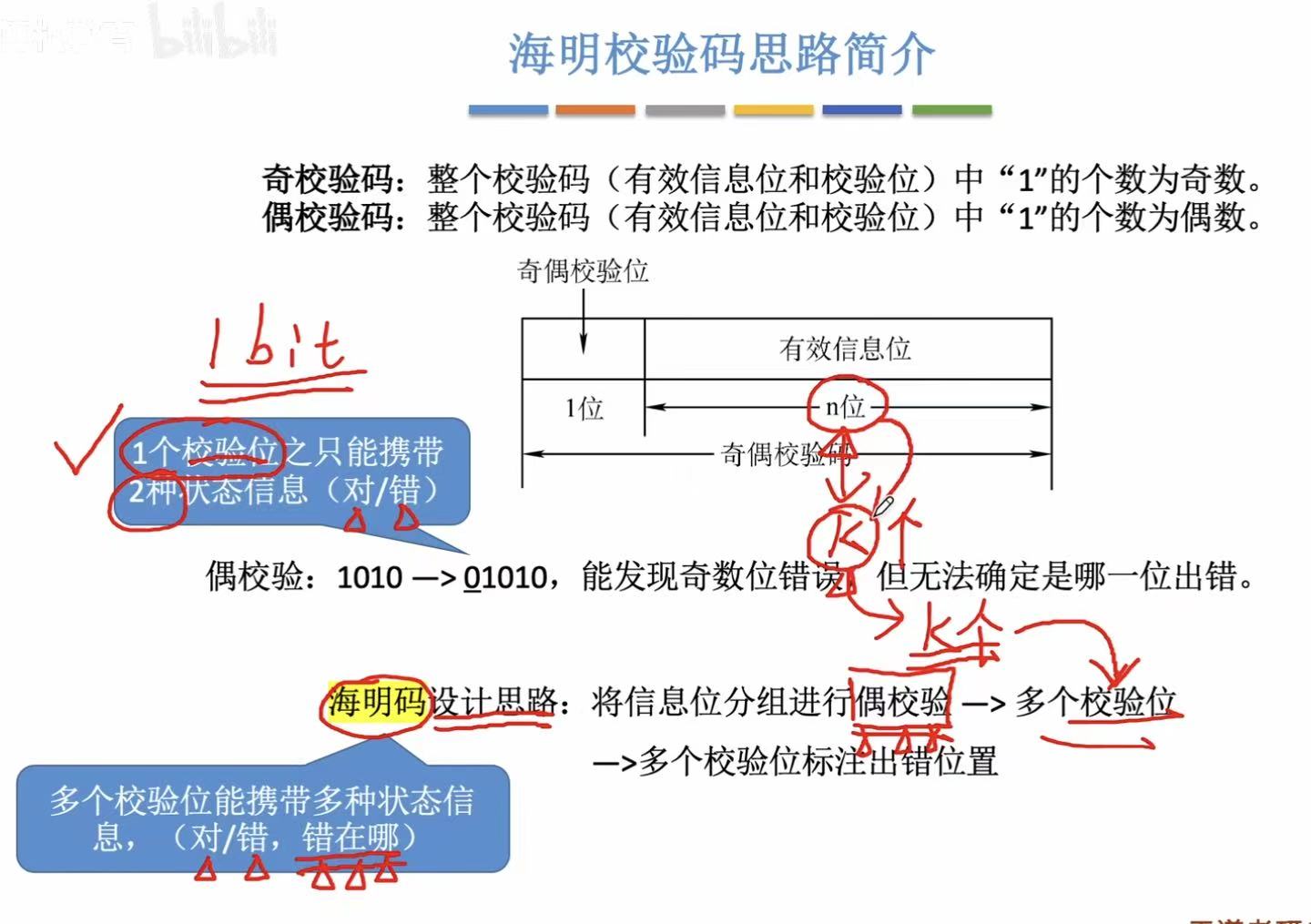

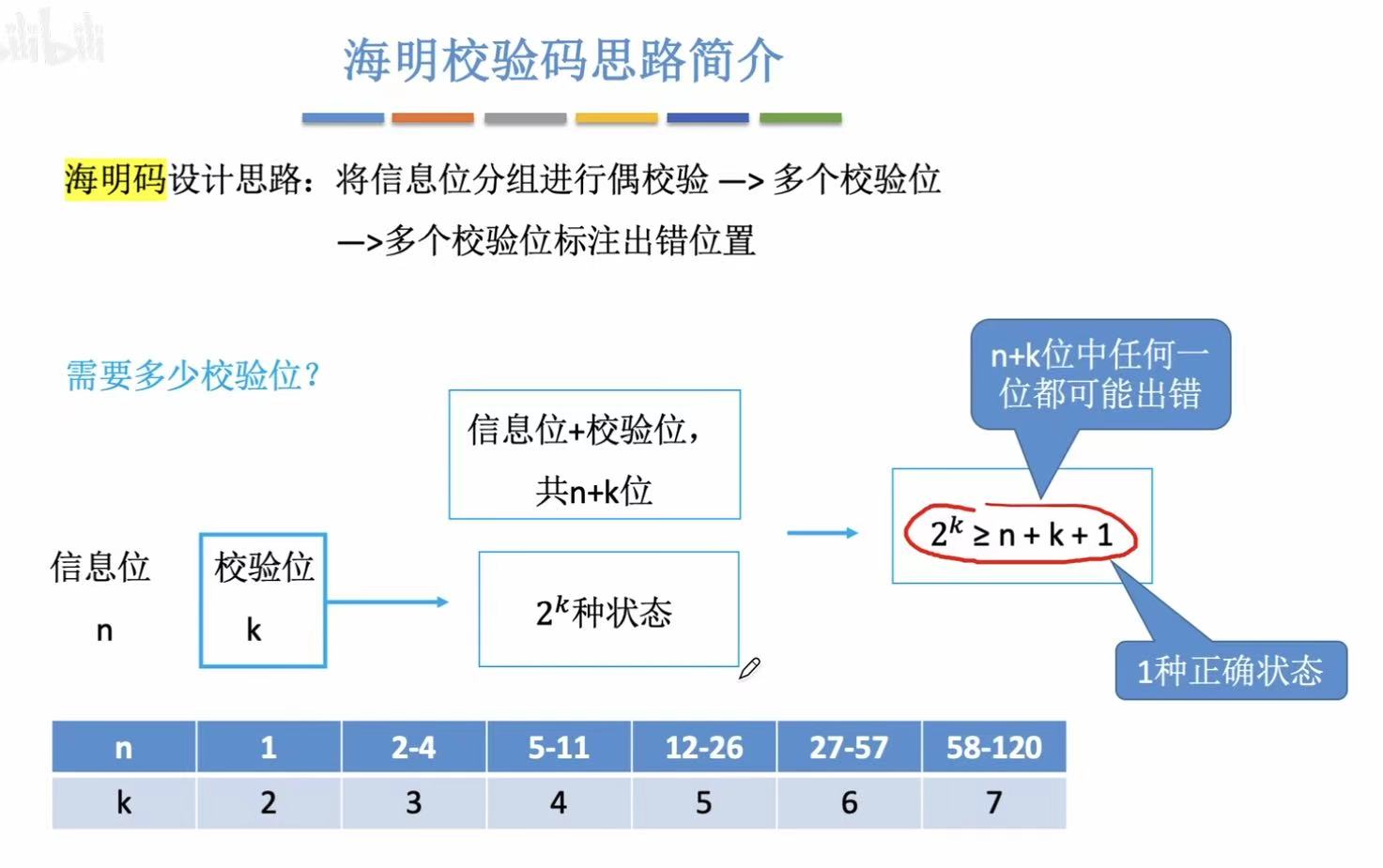

3.1 思路简介

就是把信息组进行分组，分开进行偶校验，在小范围里出的错就很容易知道位置了。

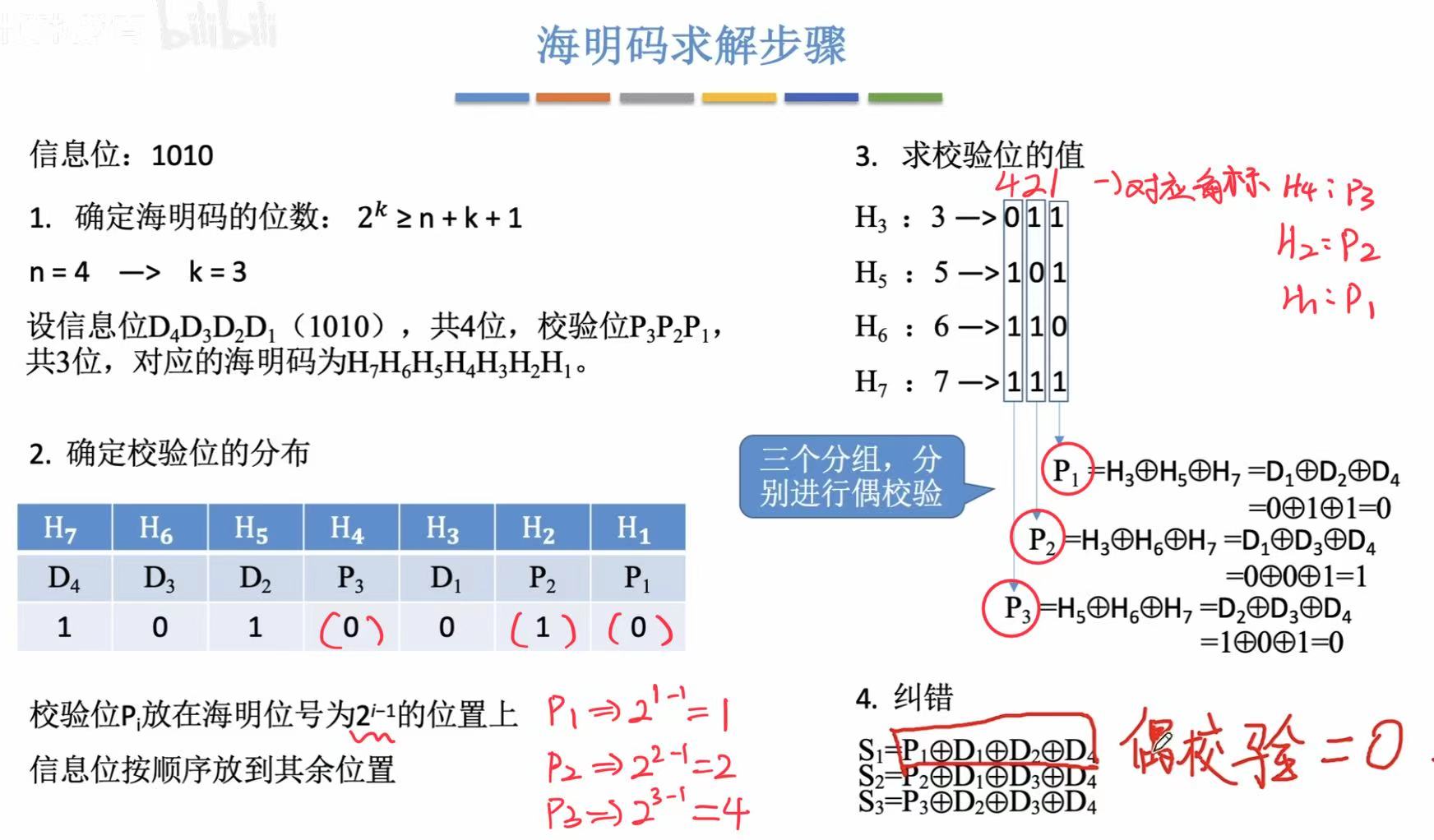

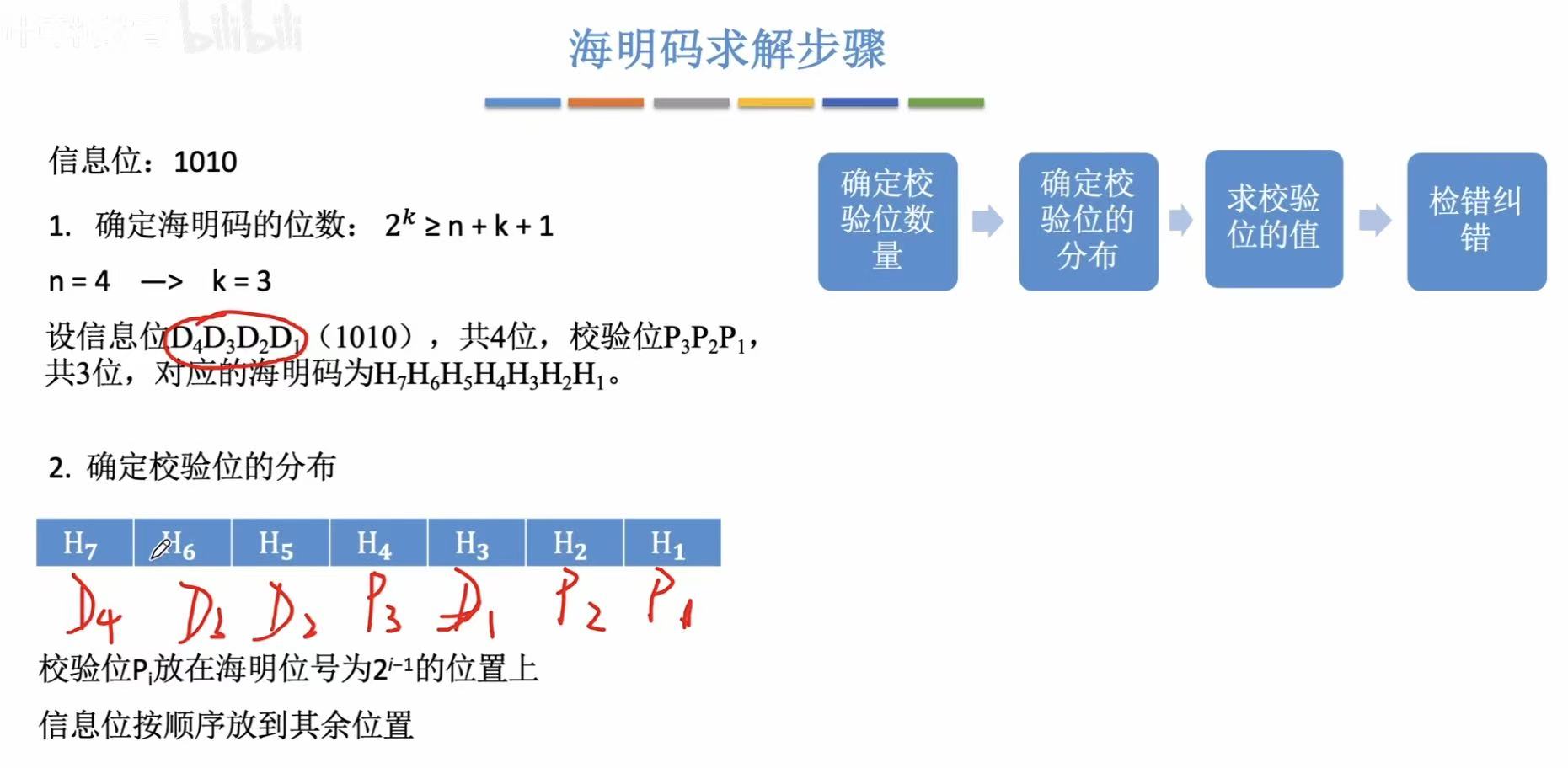

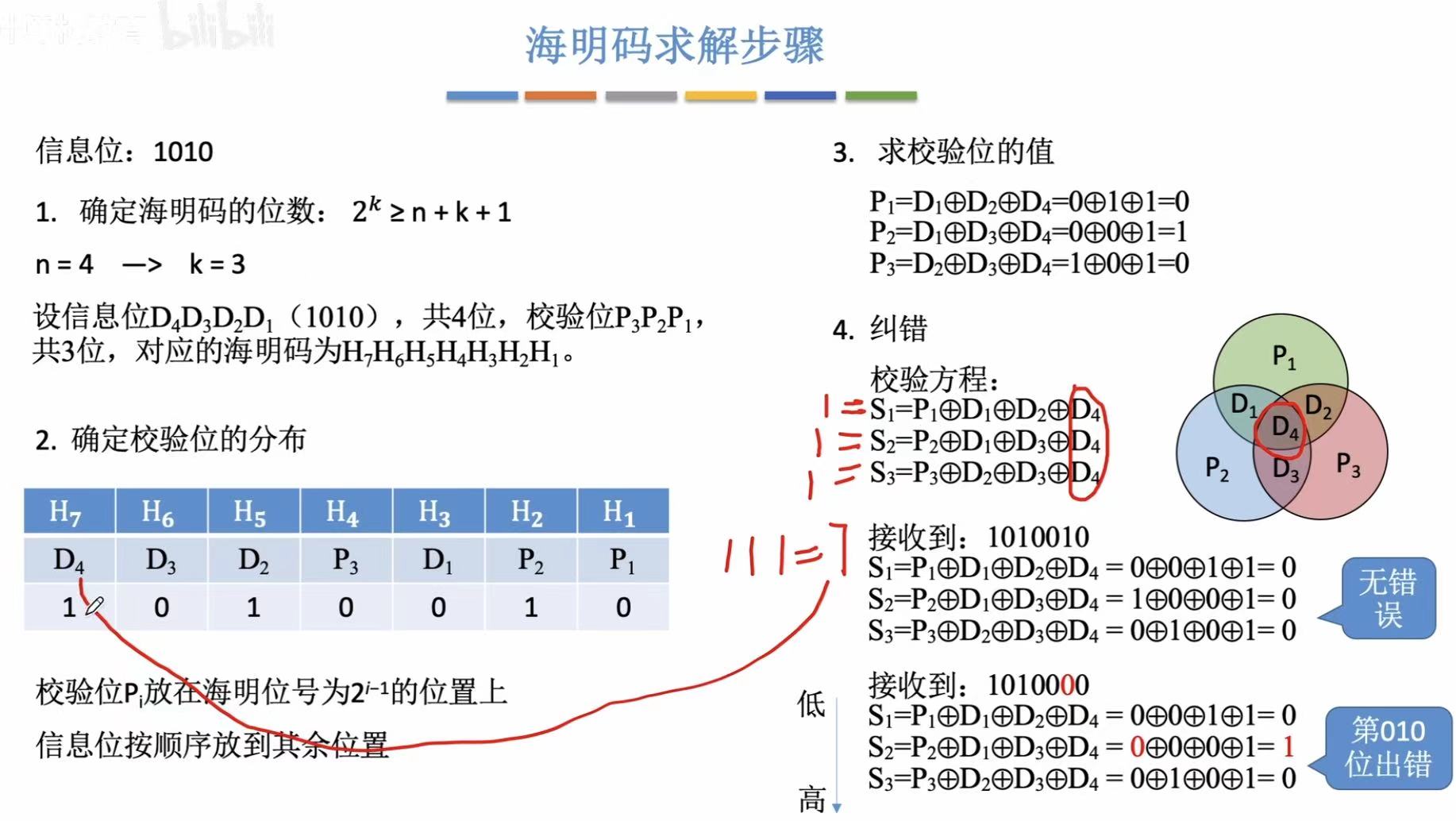

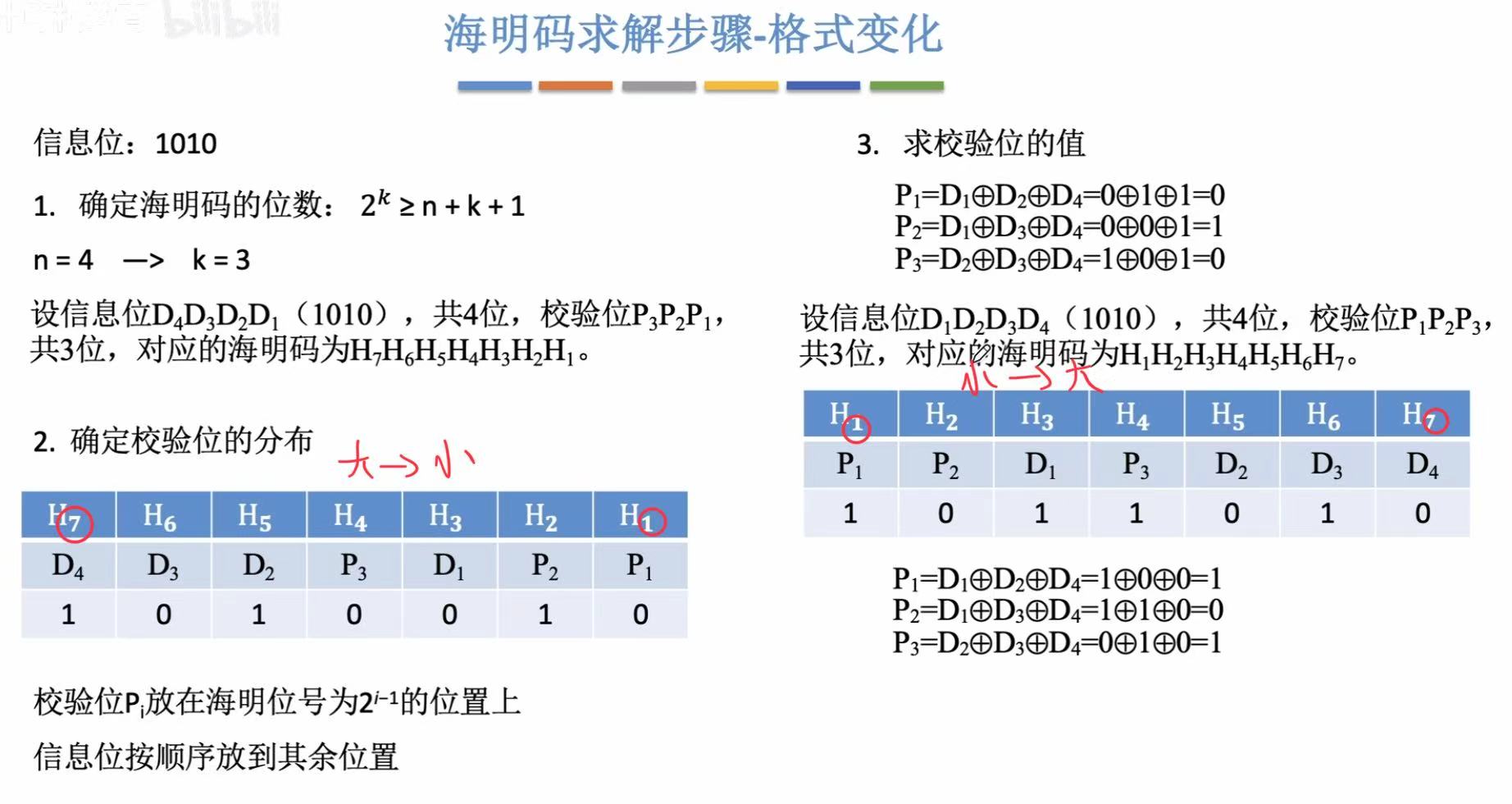

3.2 求解步骤

引入权重会更好理解，p1=1，p2=2，p3=4
步骤蛮复杂的，需要好好看一下，建议干脆直接听课√

看图会更好理解：如果D1错了，那他会影响p1和p2；也就是如果s1和s2的值=1，就可以看重叠部分，也就是D1影响了这两个的数值。
所以如果s1=s2=s3=1，就是他们三个的重叠部分D4出现了错误。

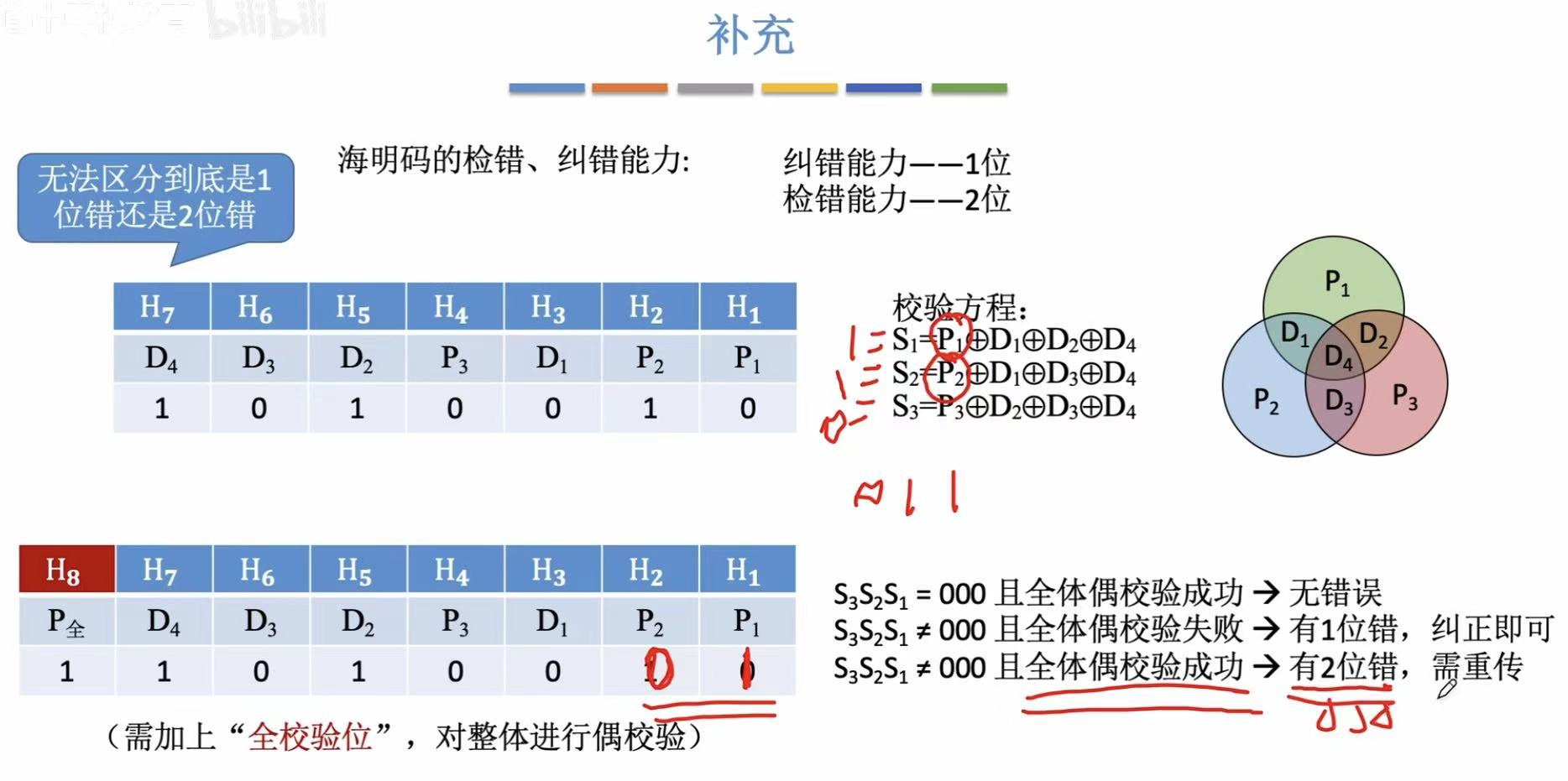

全校验位，就可以判断出是有一位错误，还是有两位错误，有的时候两位错误就负负得正，假装是正确的。

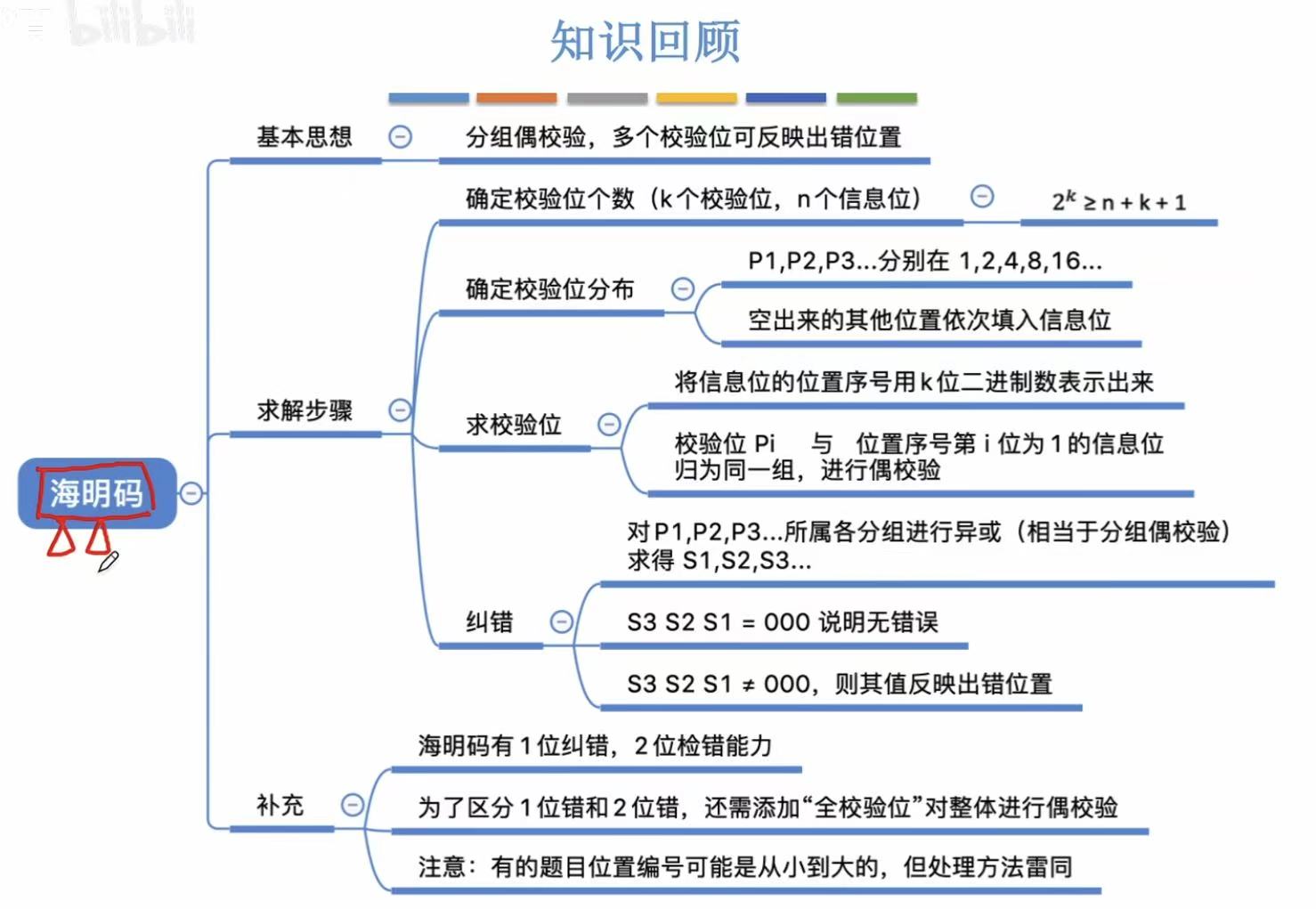

3.3 小结

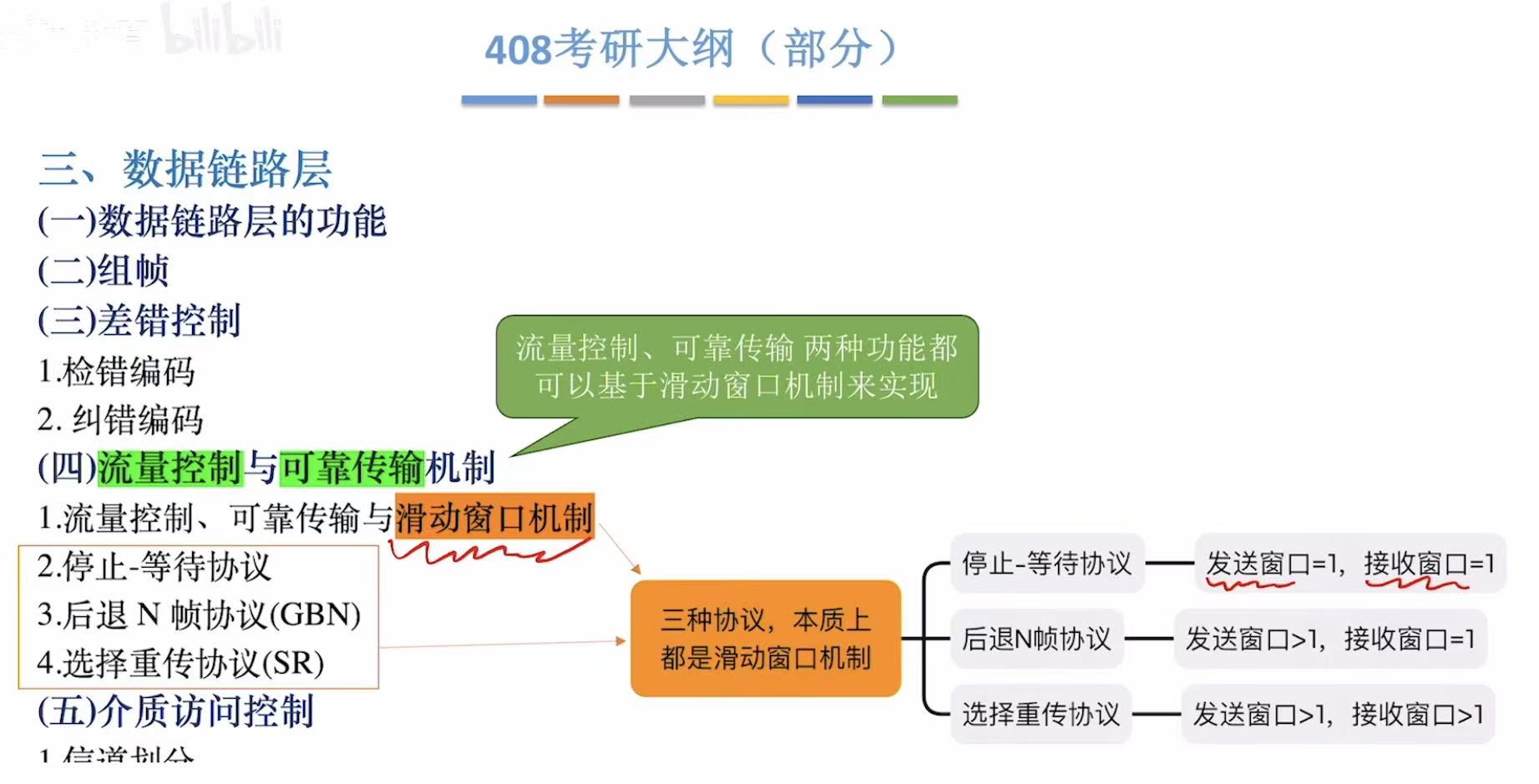

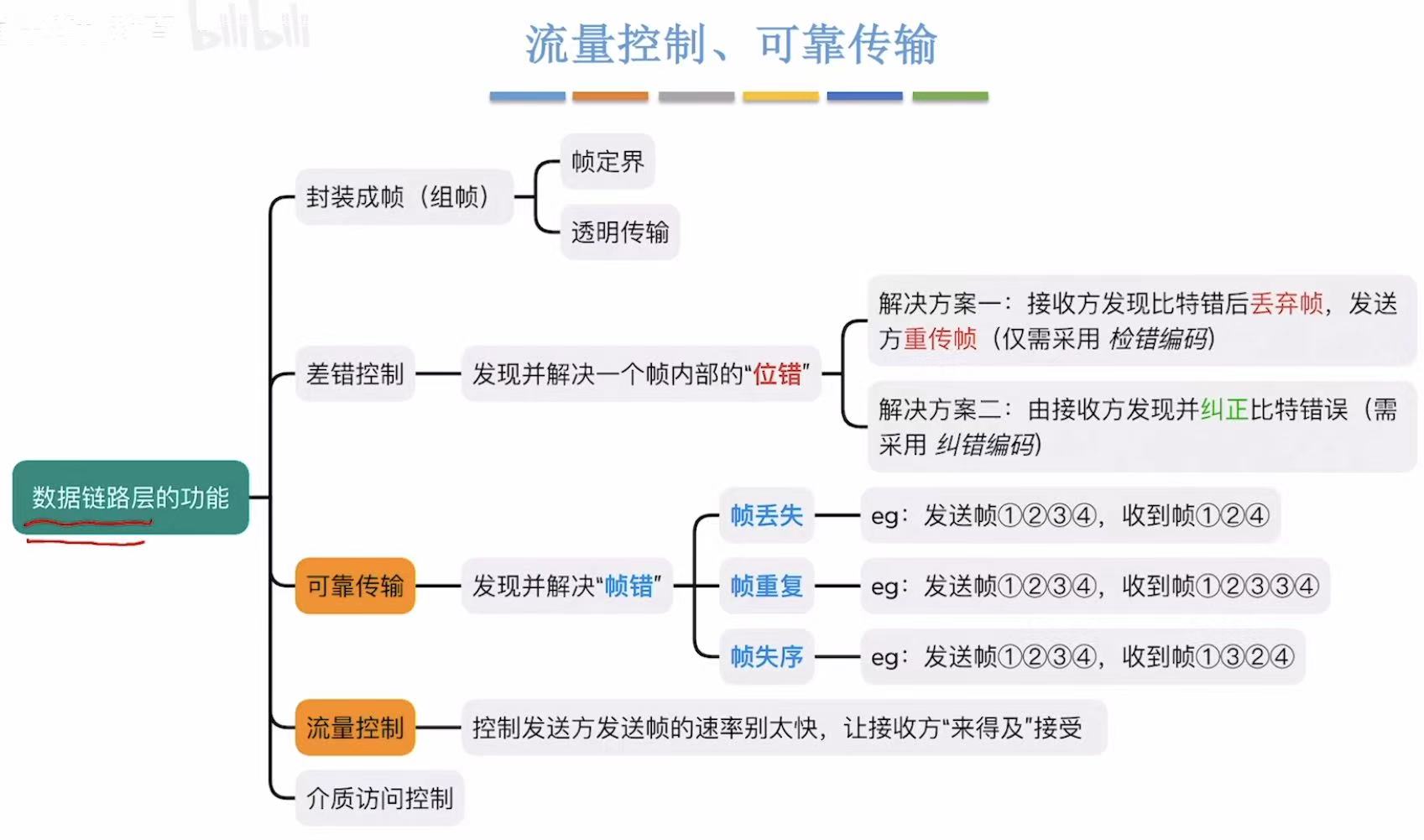

流量控制、可靠传输

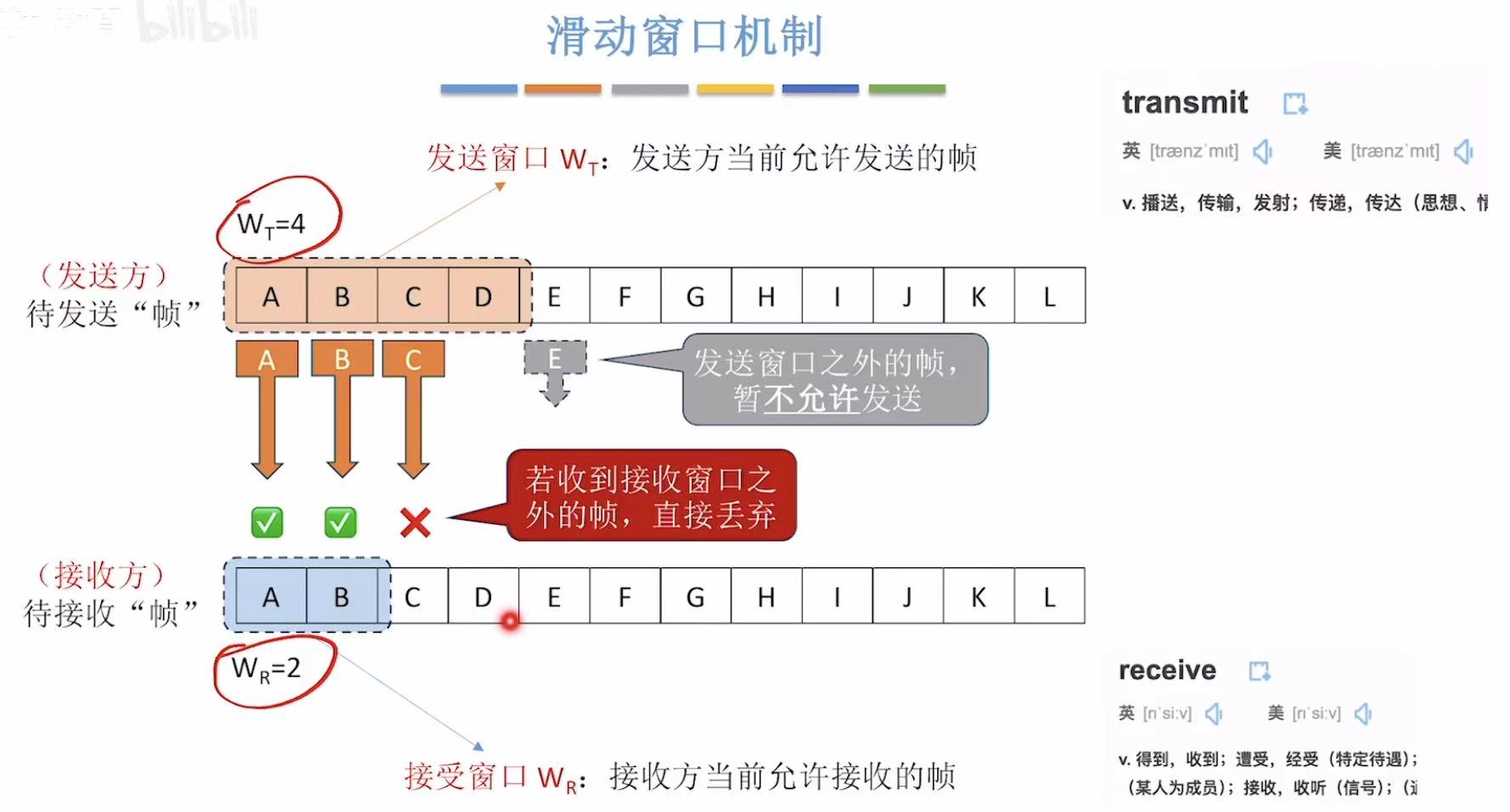

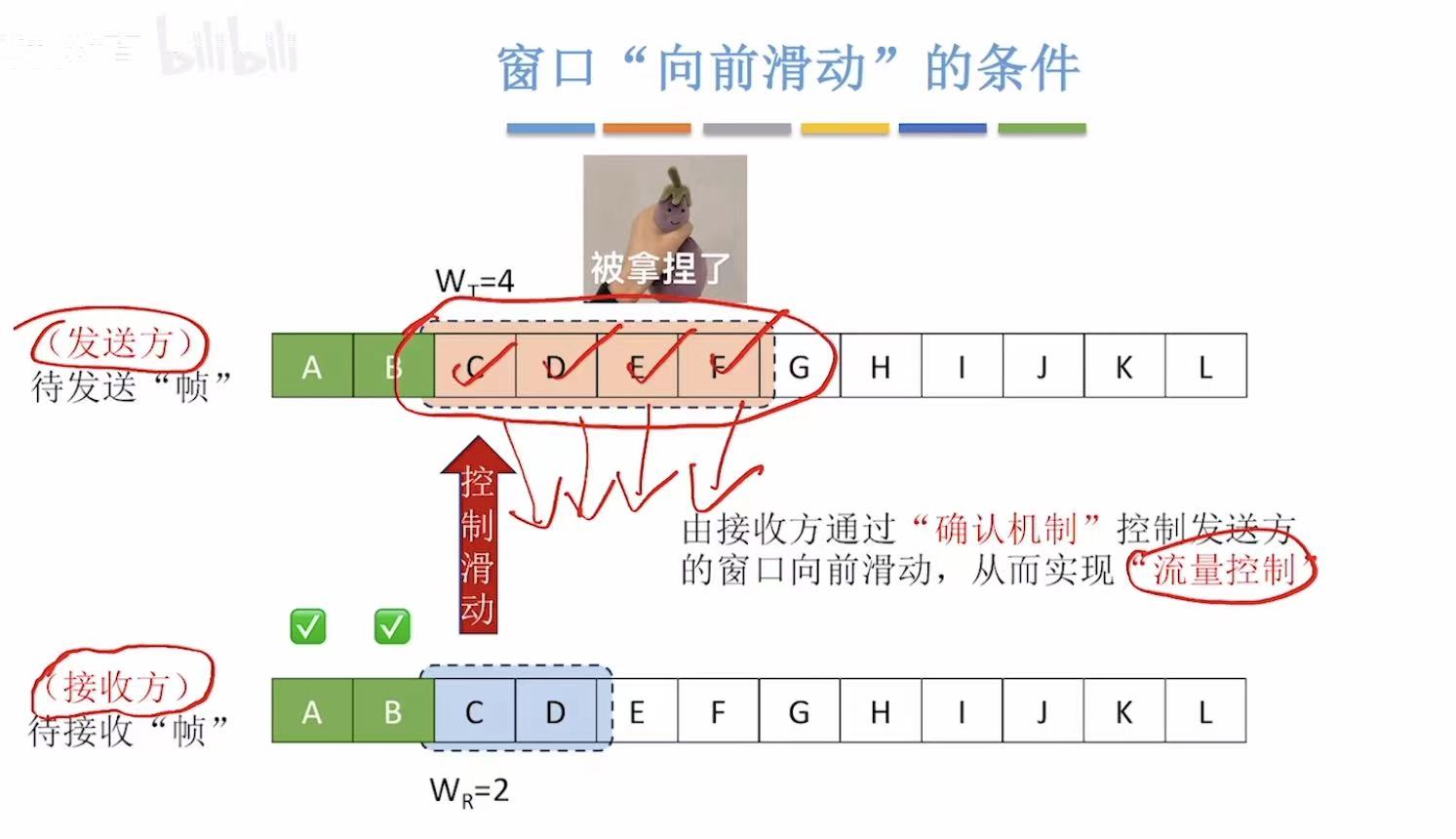

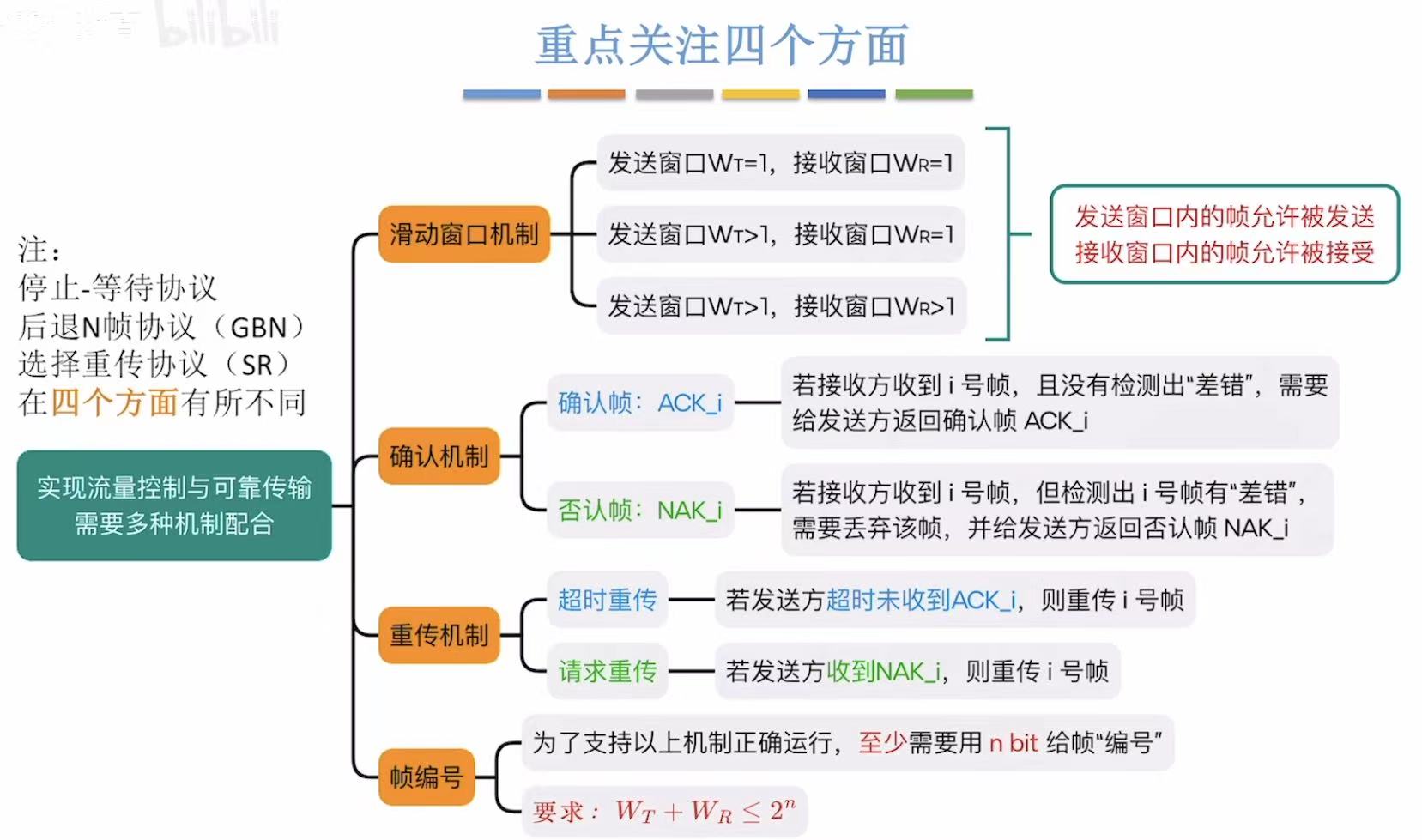

1. 滑动窗口机制

发送窗口四个格**>**接收窗口两个格，后两个不被接受，所以就直接不要了。

接收窗口接到了，就跟发送窗口说自己收到了，然后发送窗口就会继续往右滑动，继续发送。

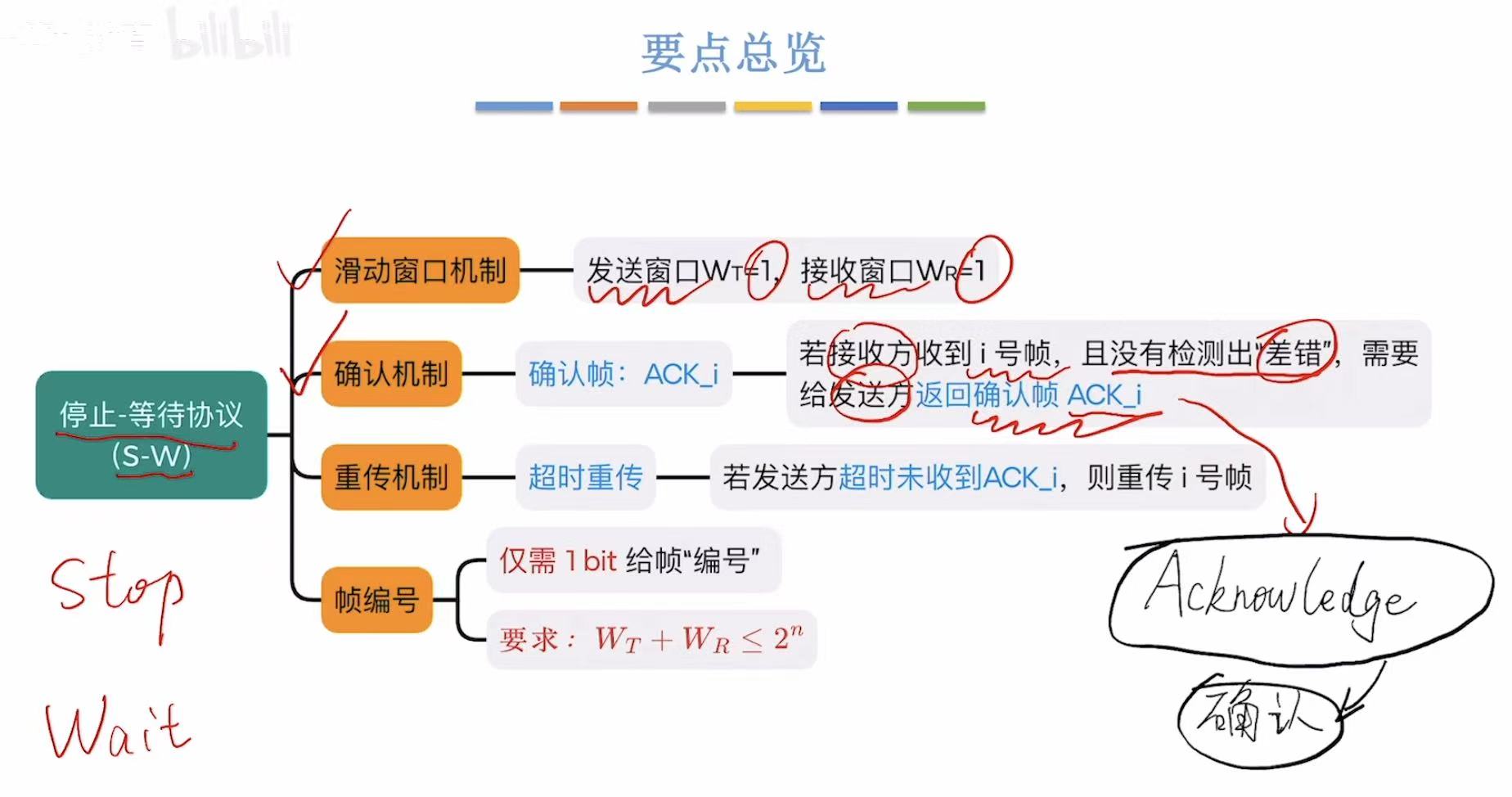

2. 停止-等待协议（s-w）

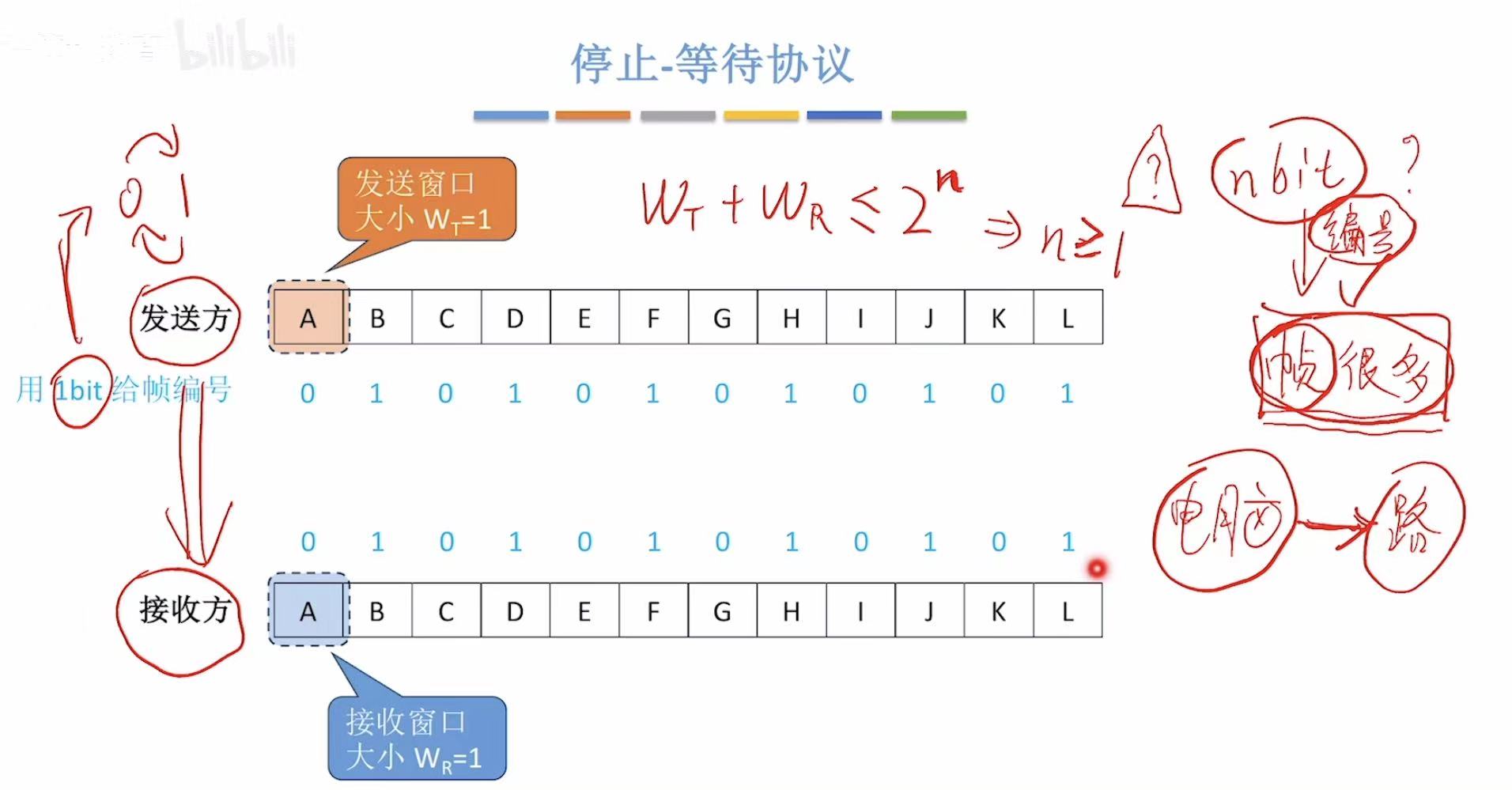

2.1 概念

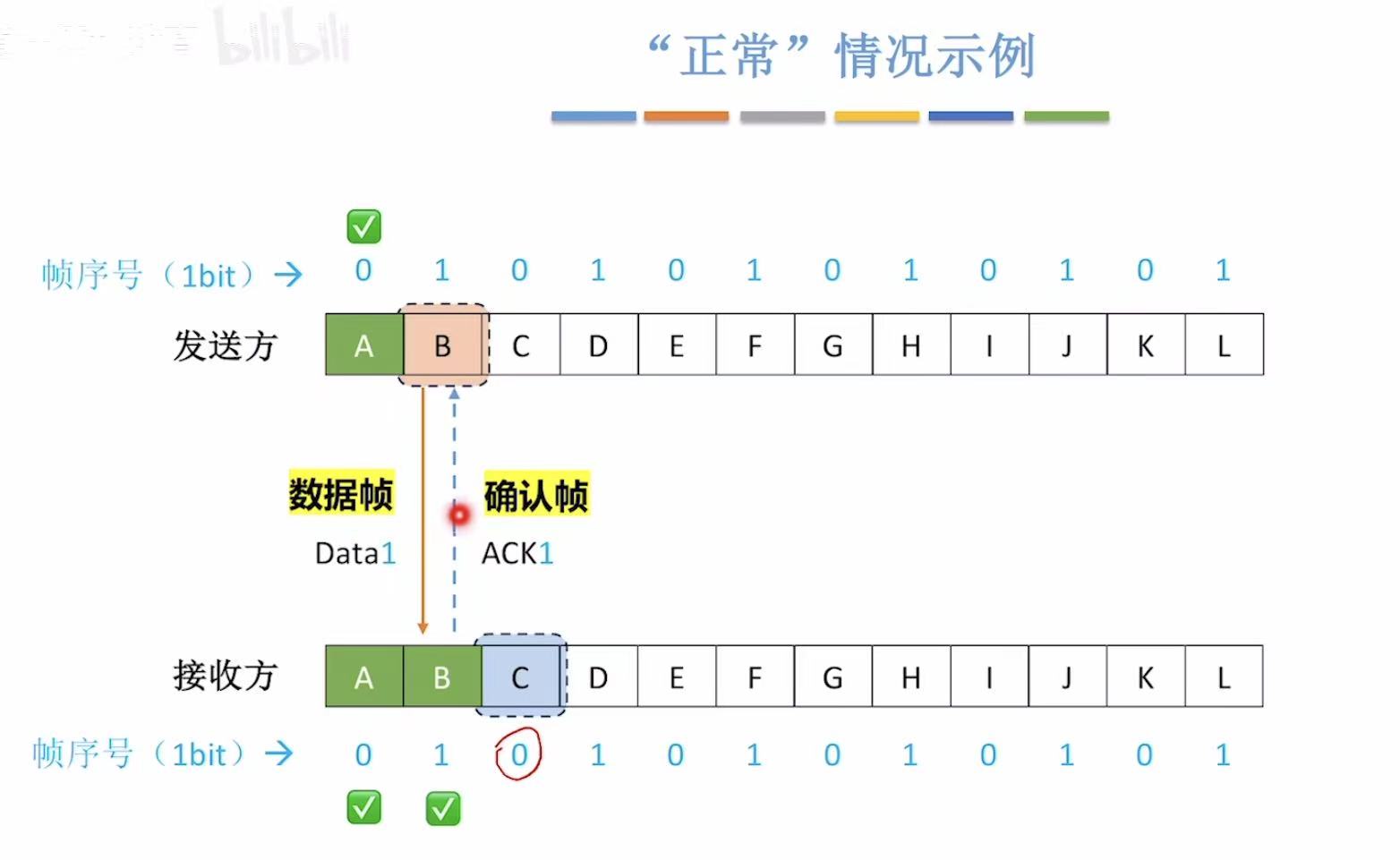

2.2 正常情况

发送方–>发送一比特–>接收方收到–>发送确认帧（正常情况下，就这样循环到结束）

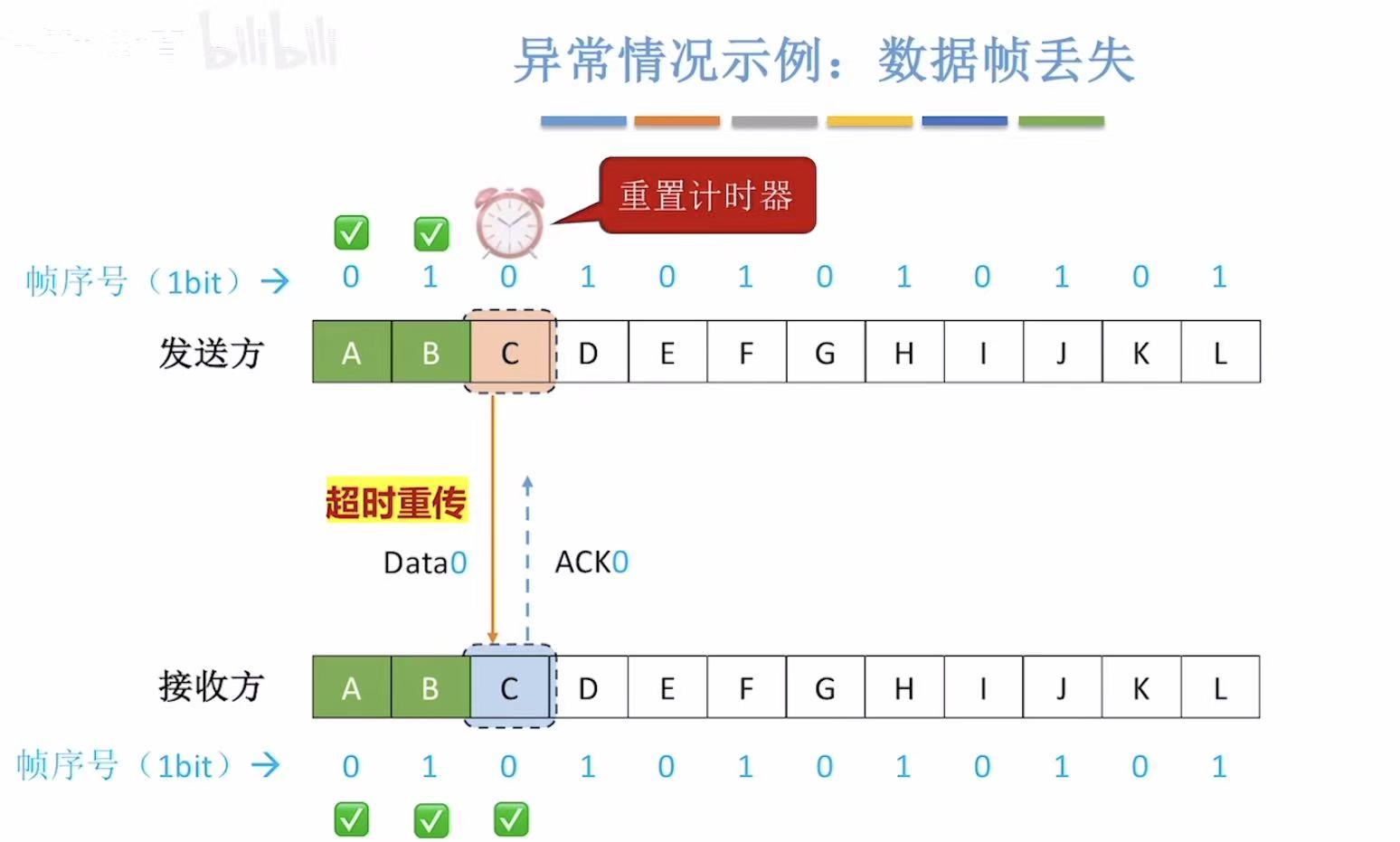

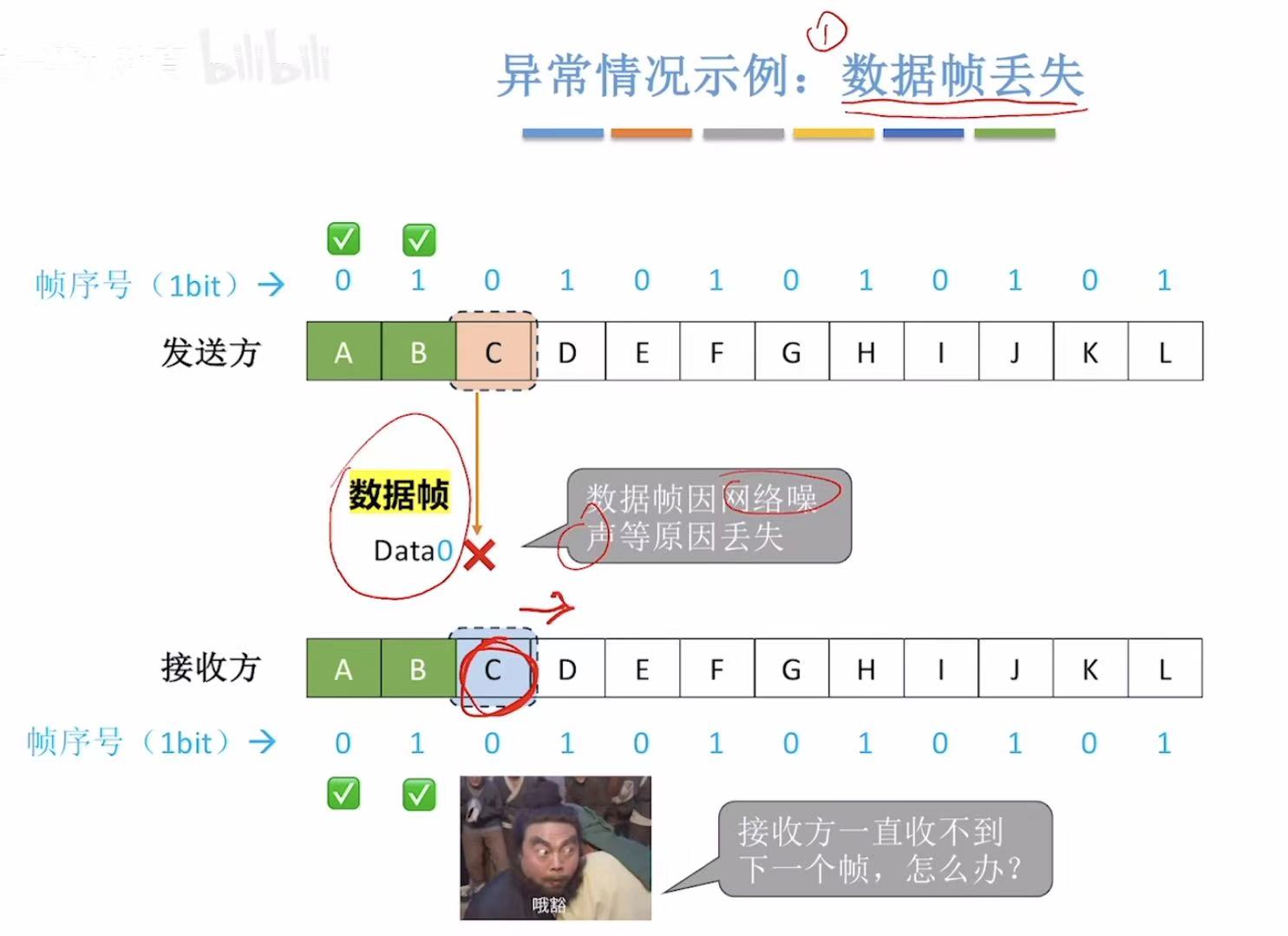

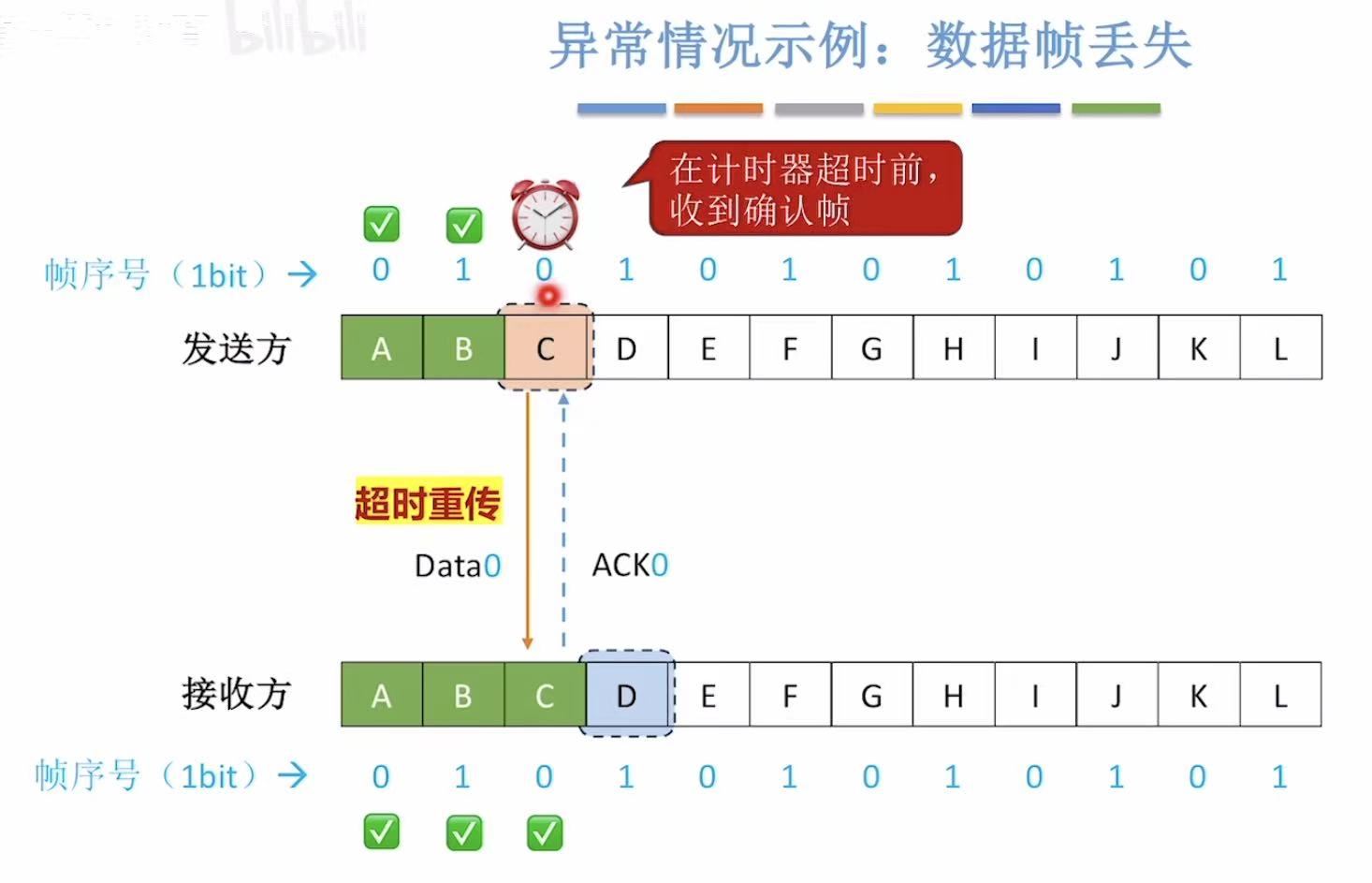

2.3 数据帧丢失–>超时重传

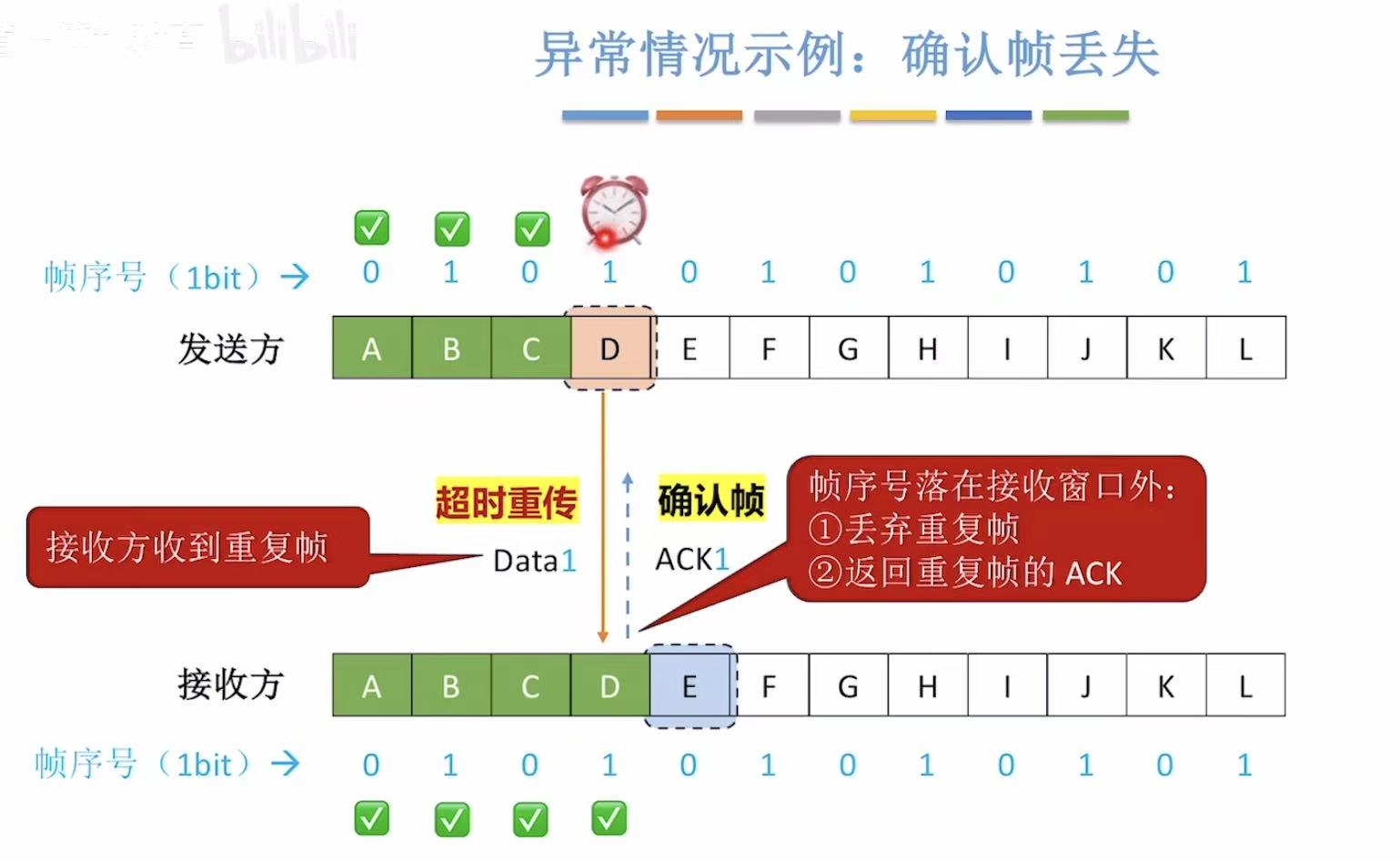

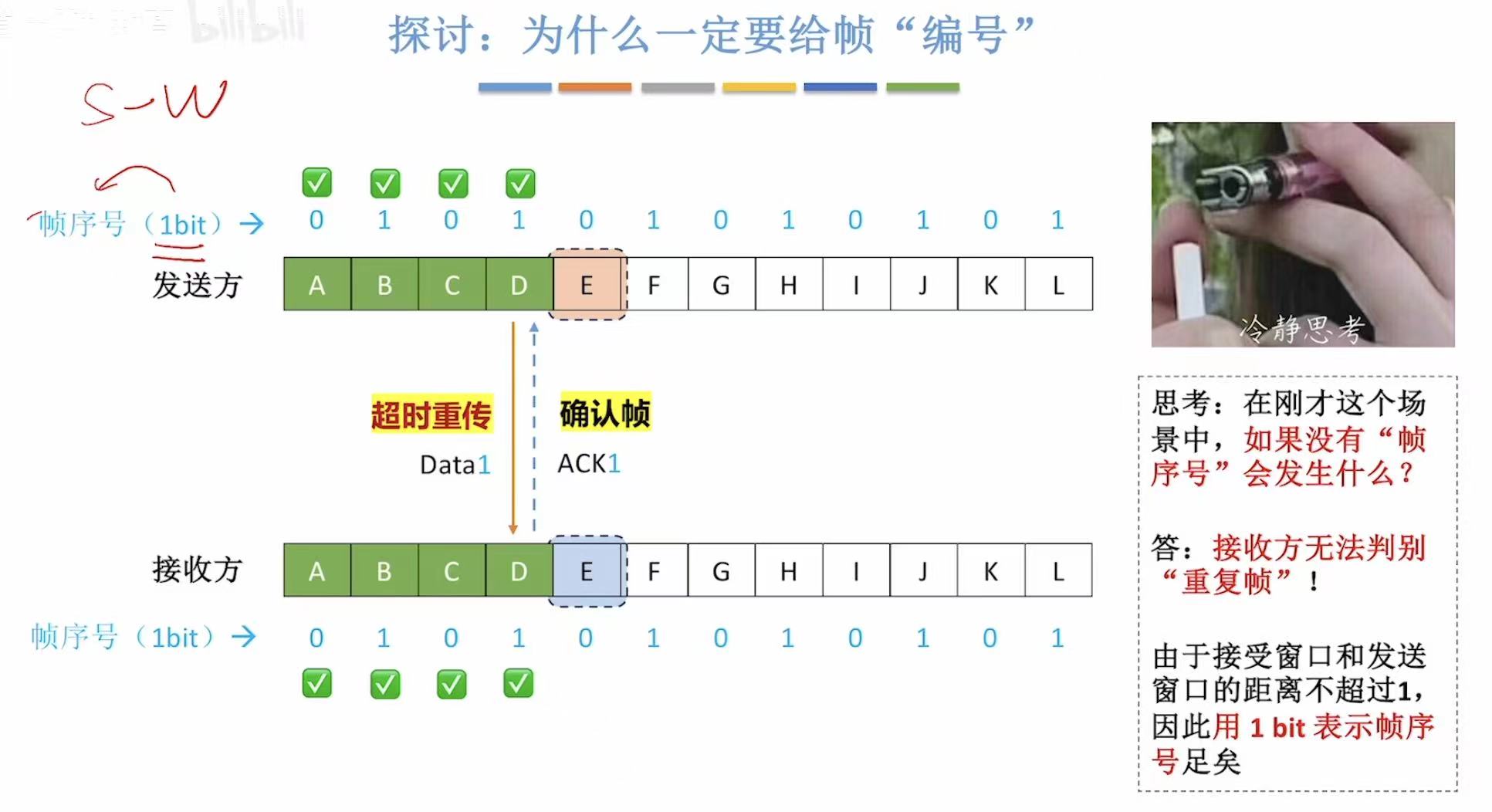

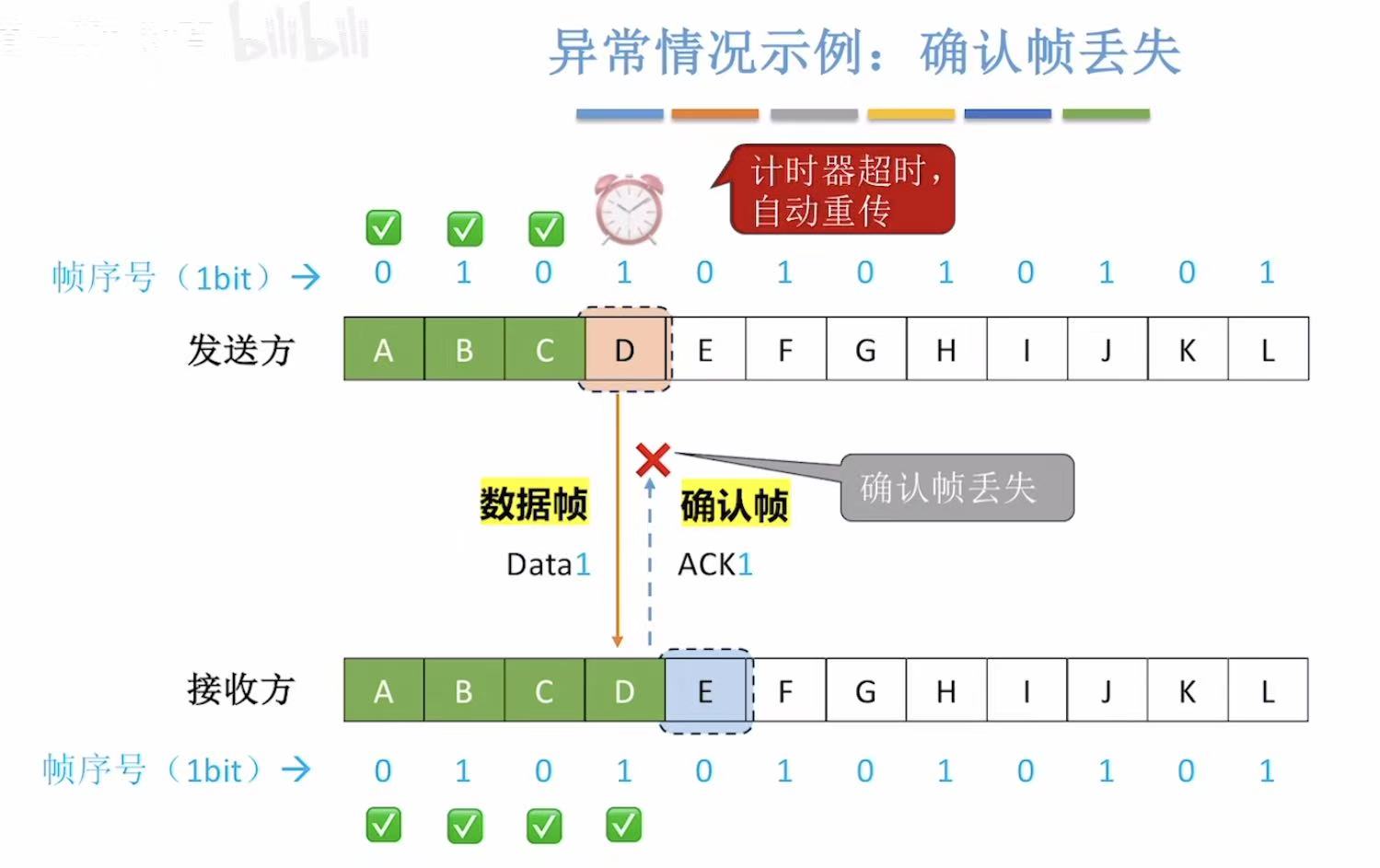

2.4 确认帧丢失–>超时重传（重复帧）

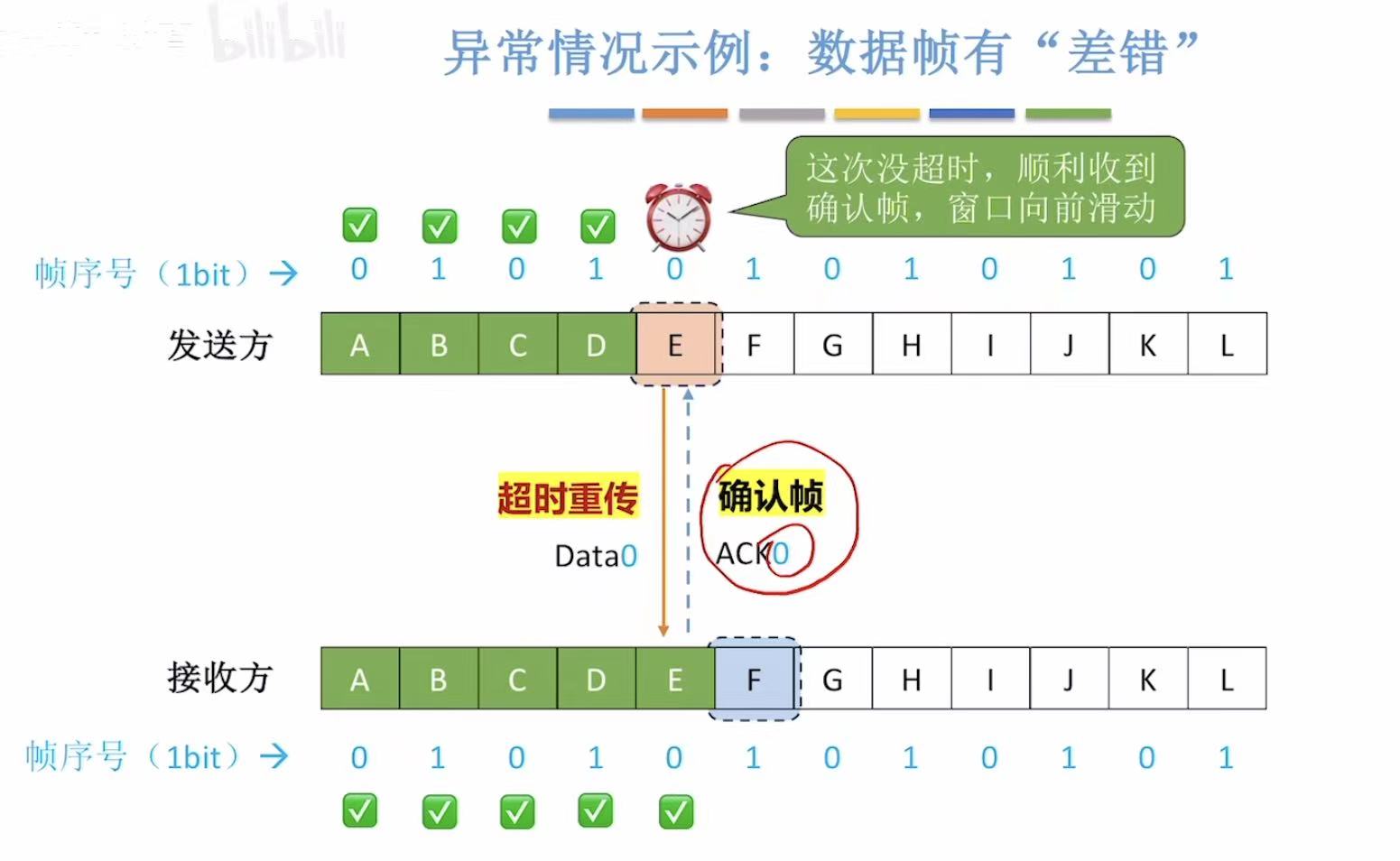

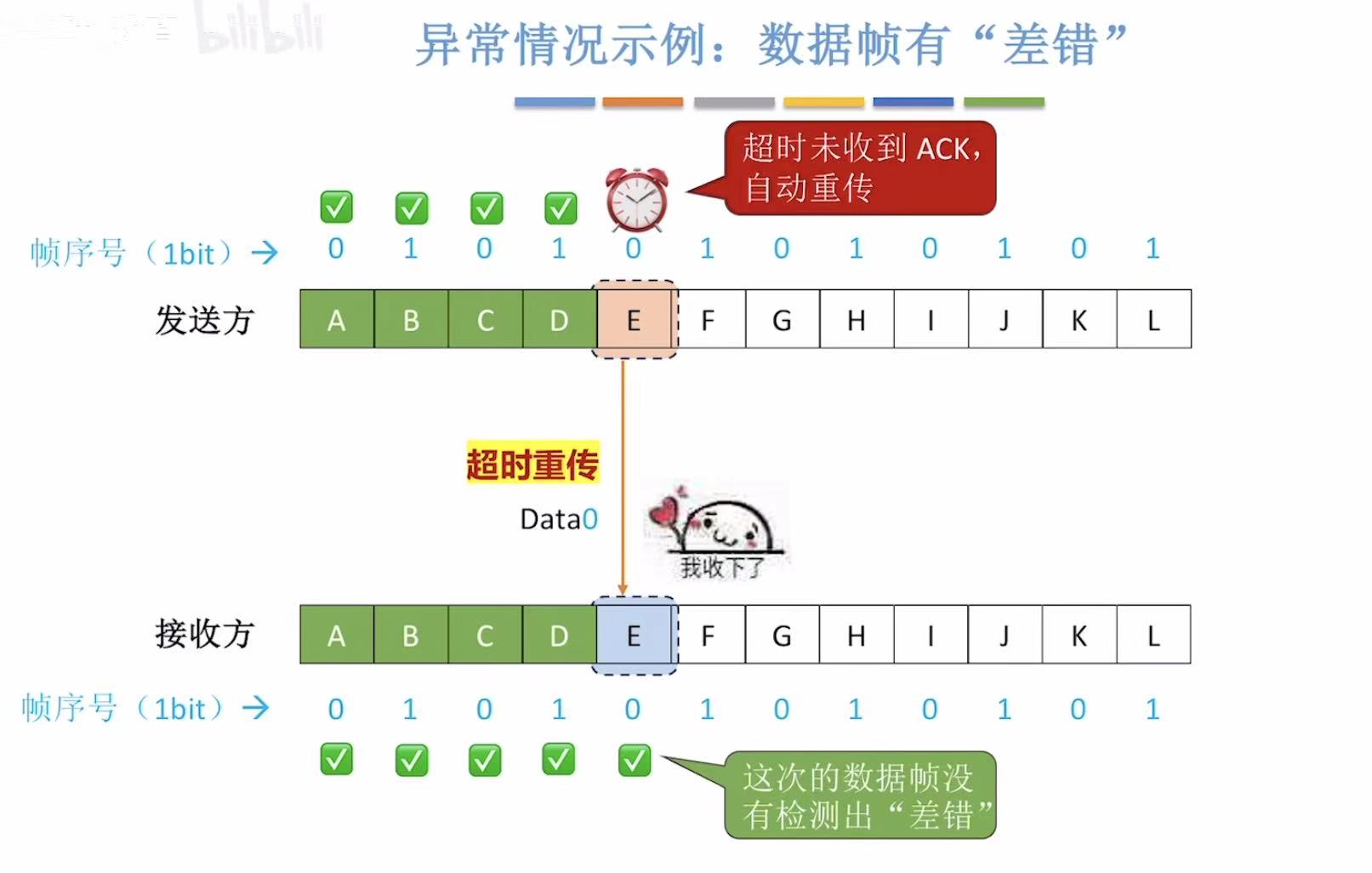

2.5 数据帧有差错–>超时重传

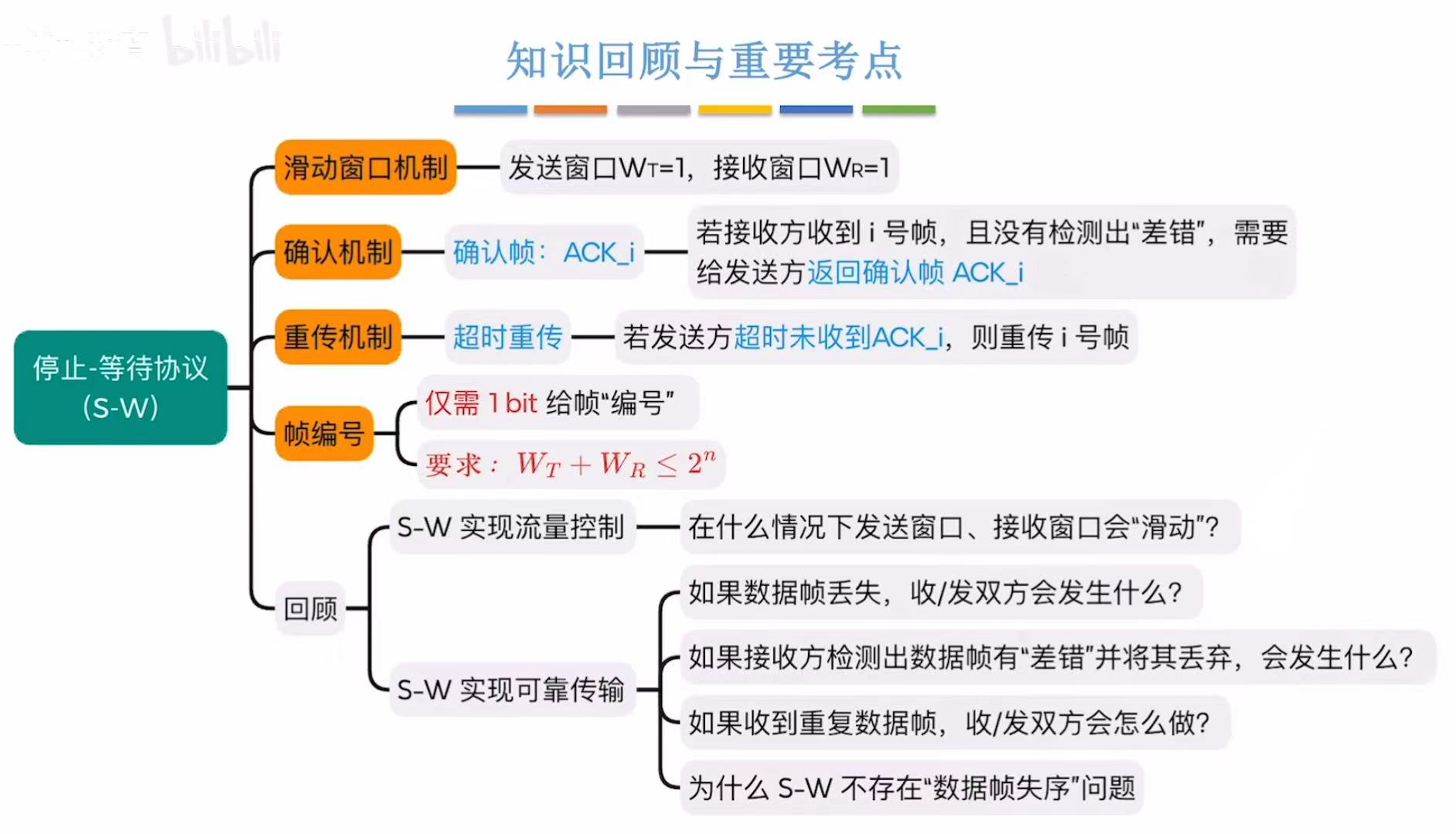

2.6 小结

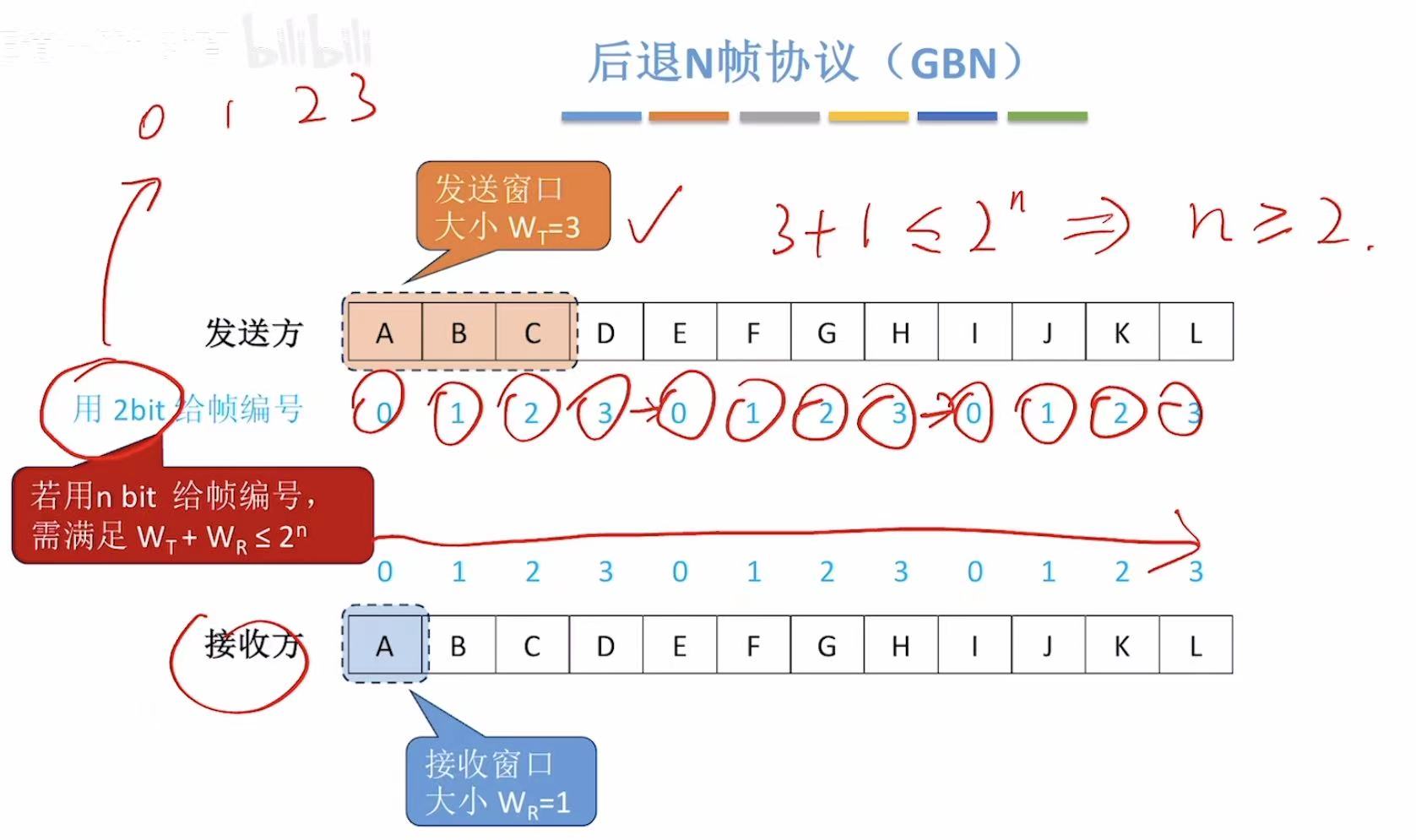

3. 后退N帧协议（GBN）

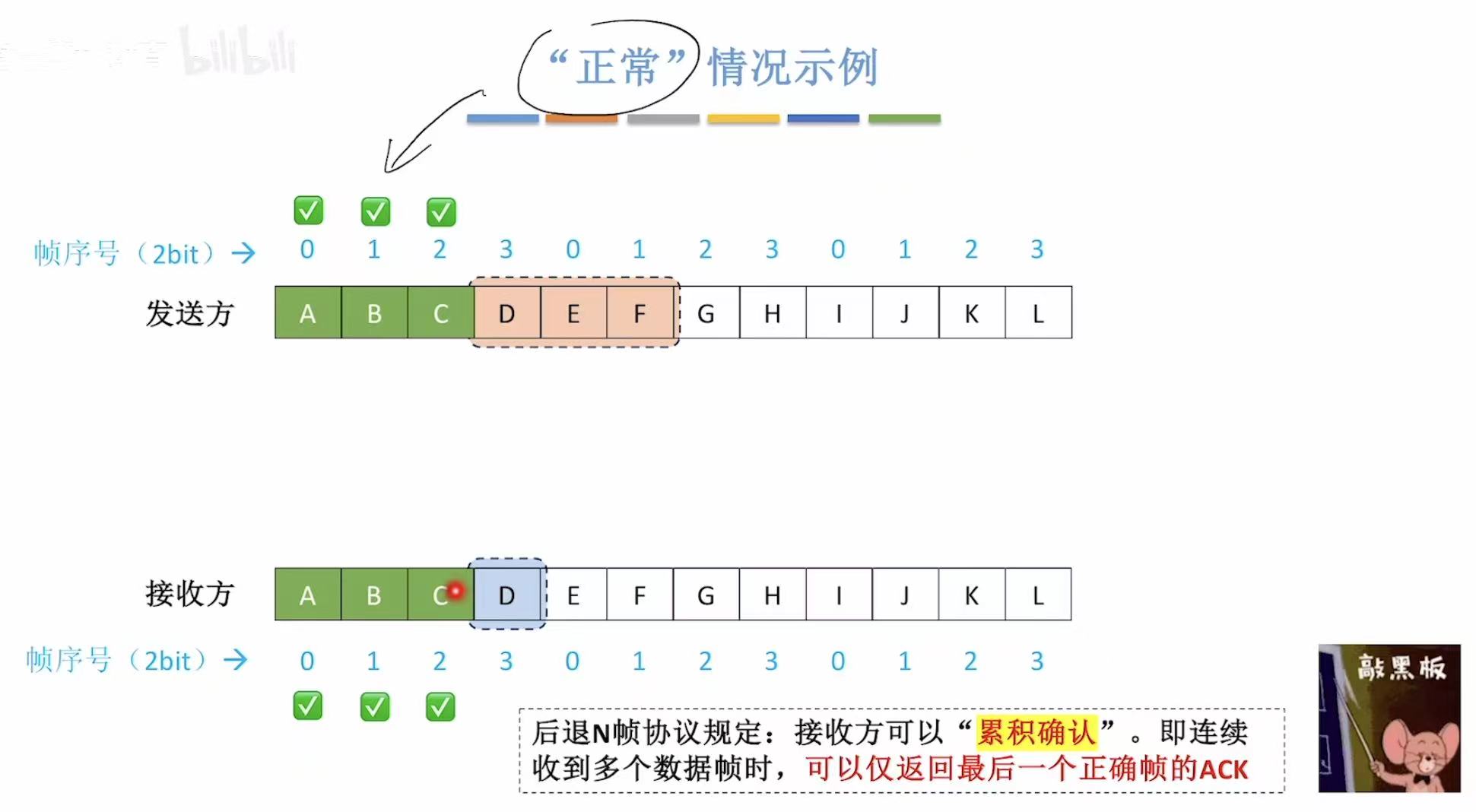

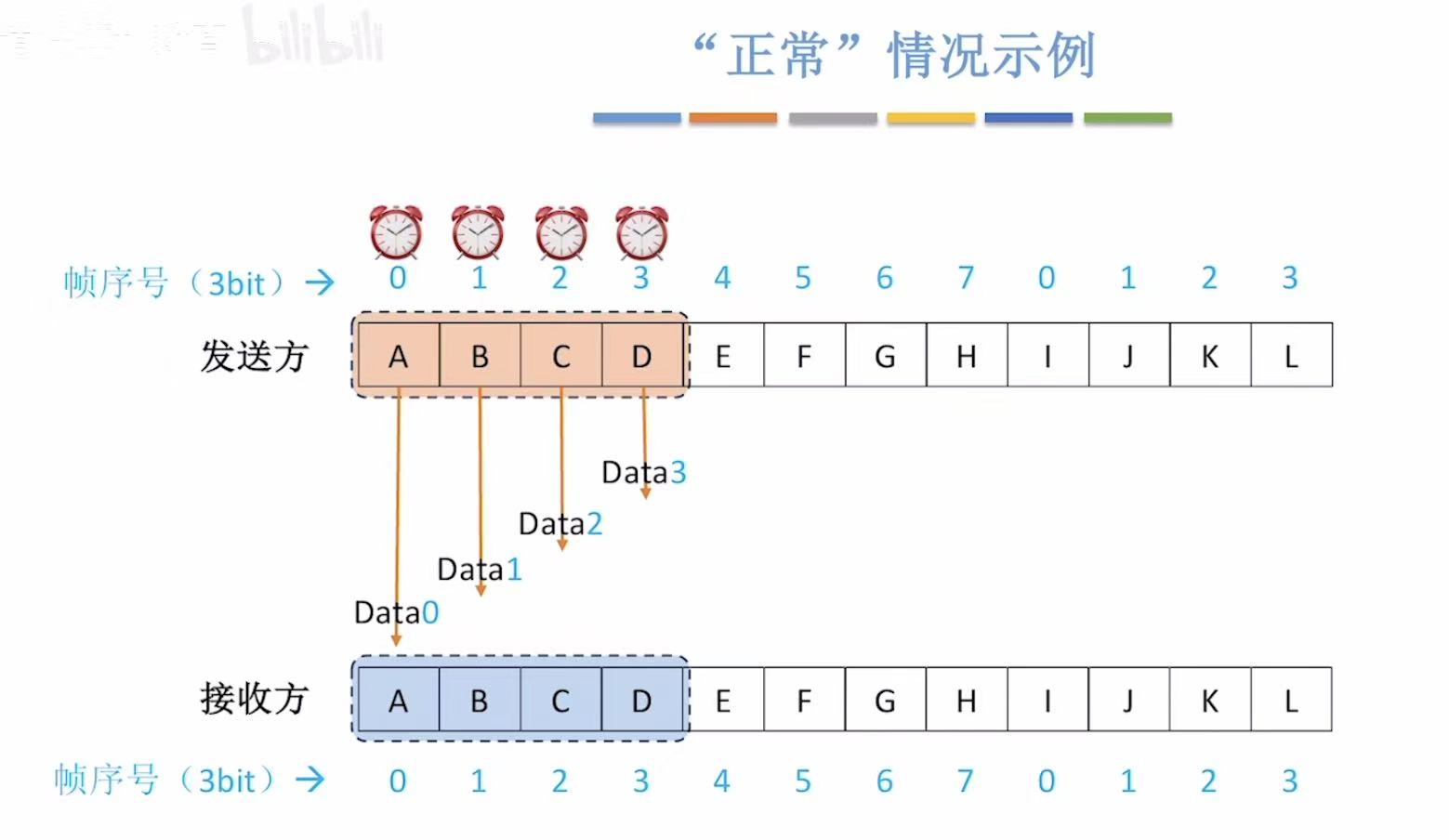

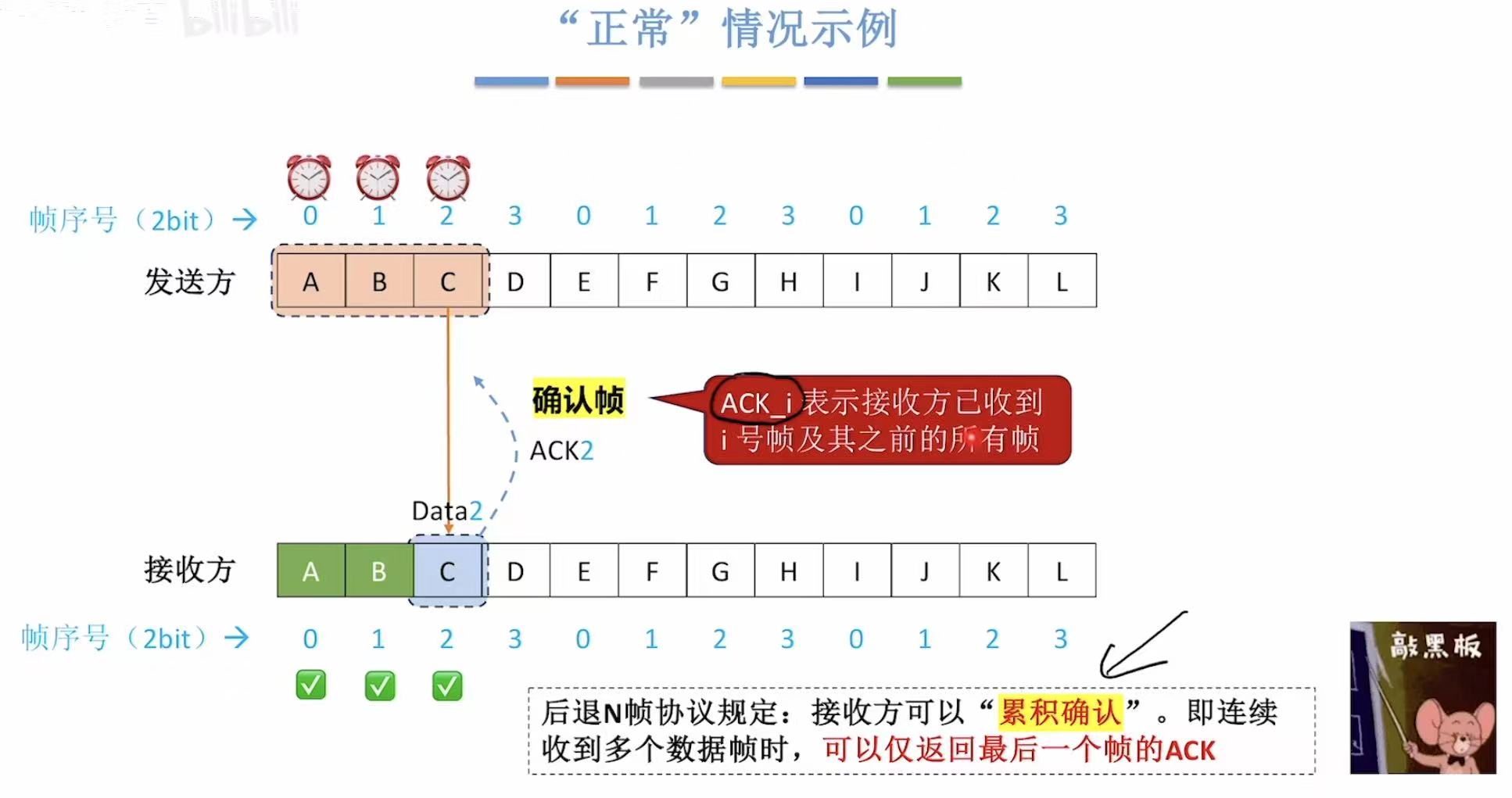

3.1 正常情况

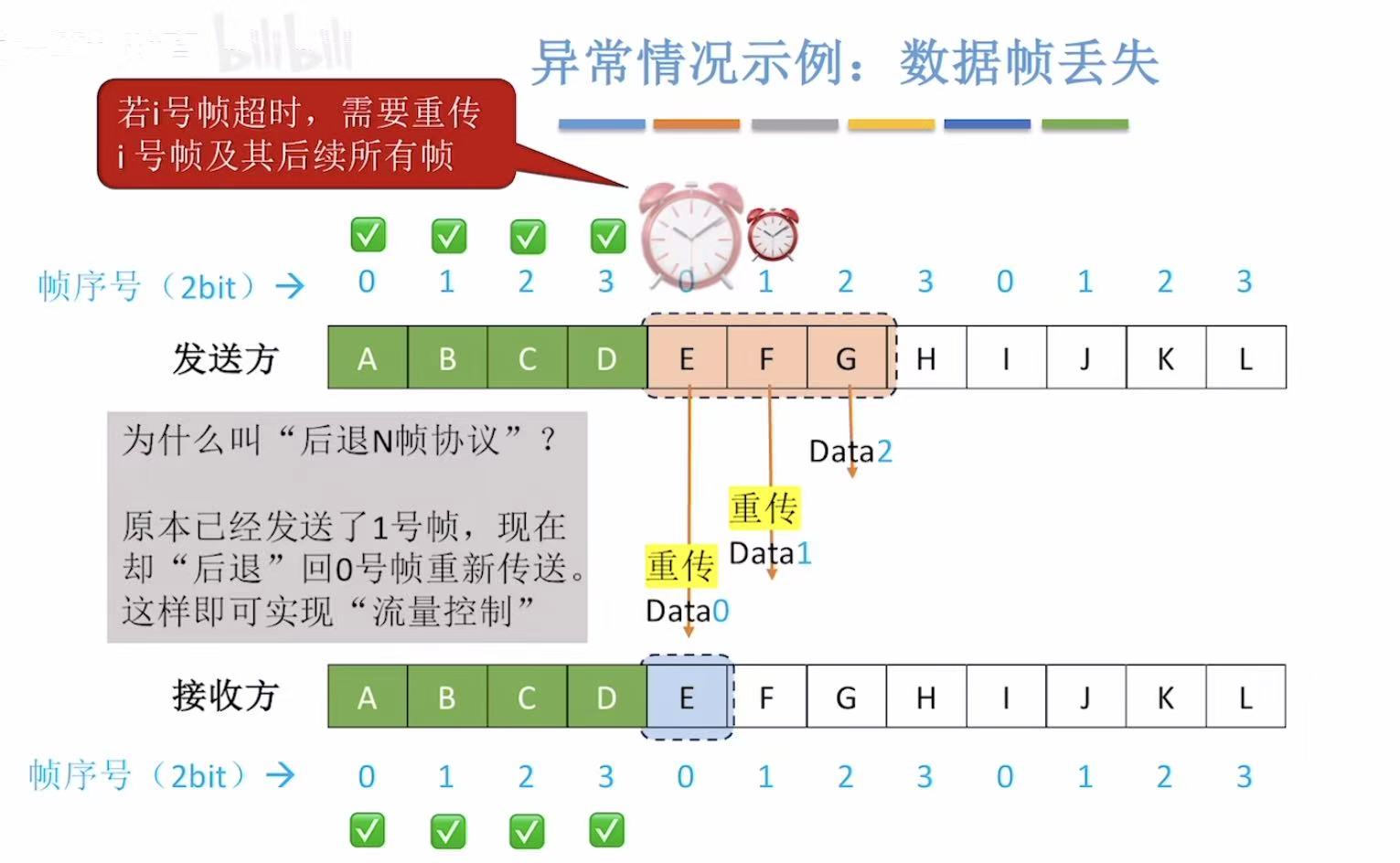

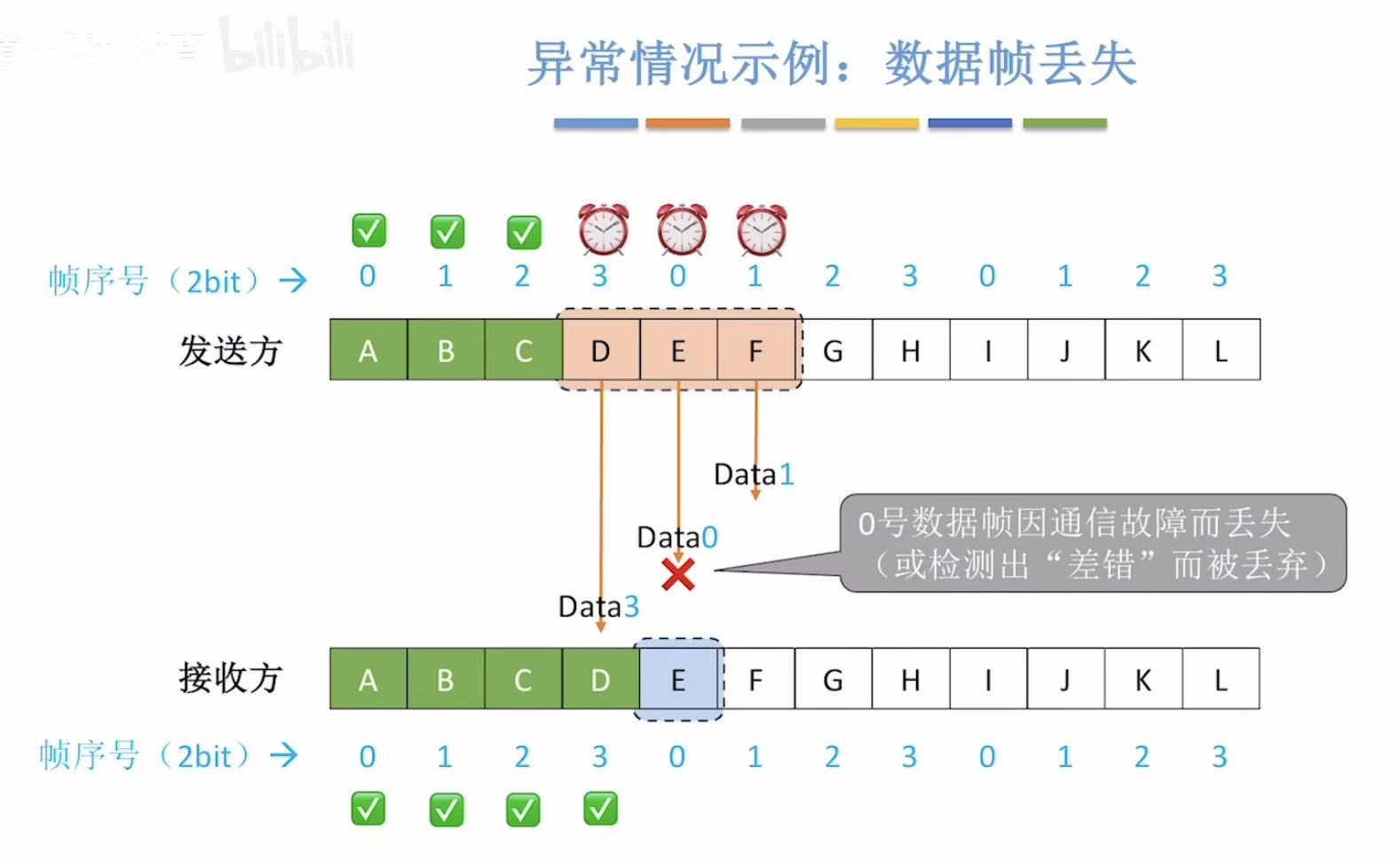

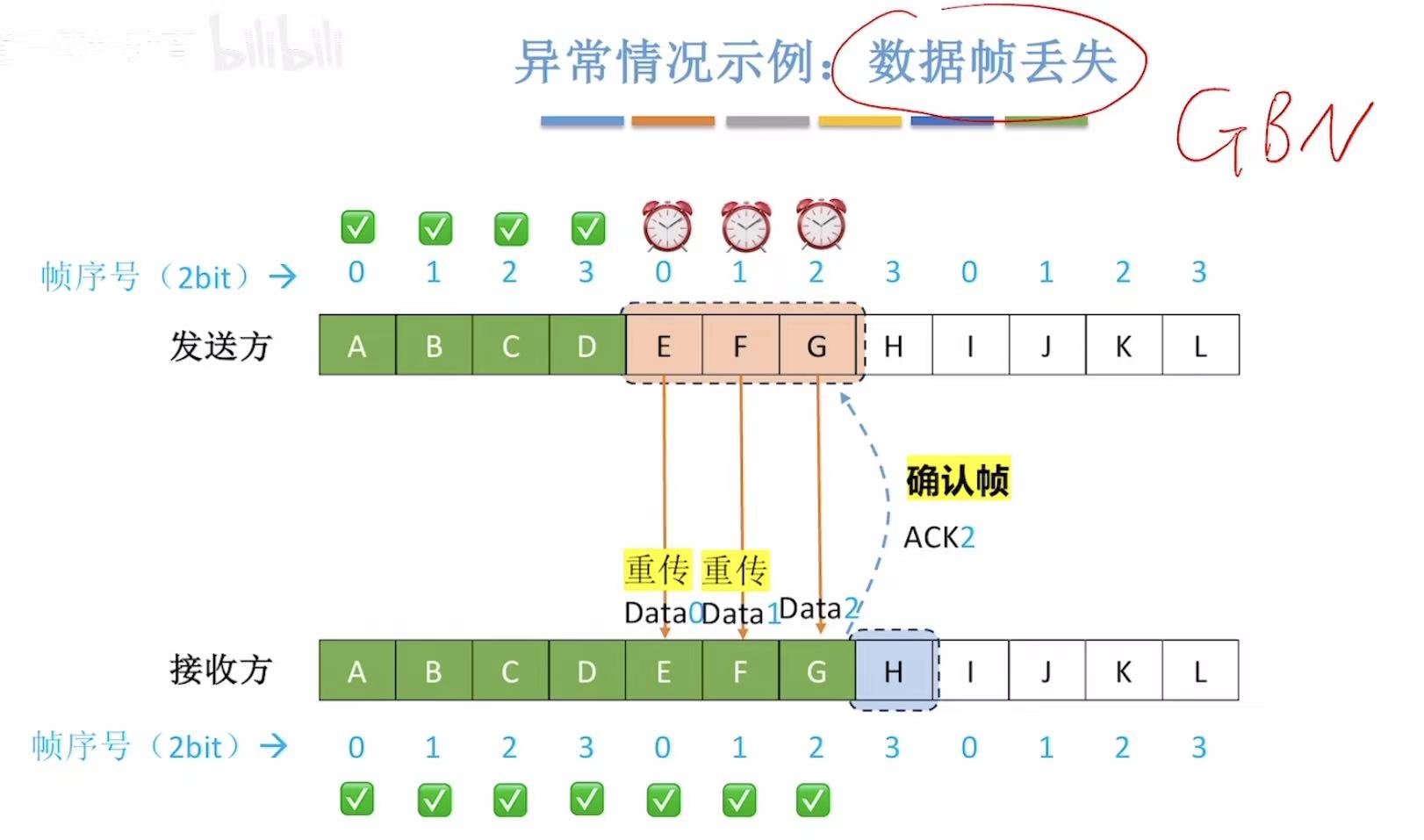

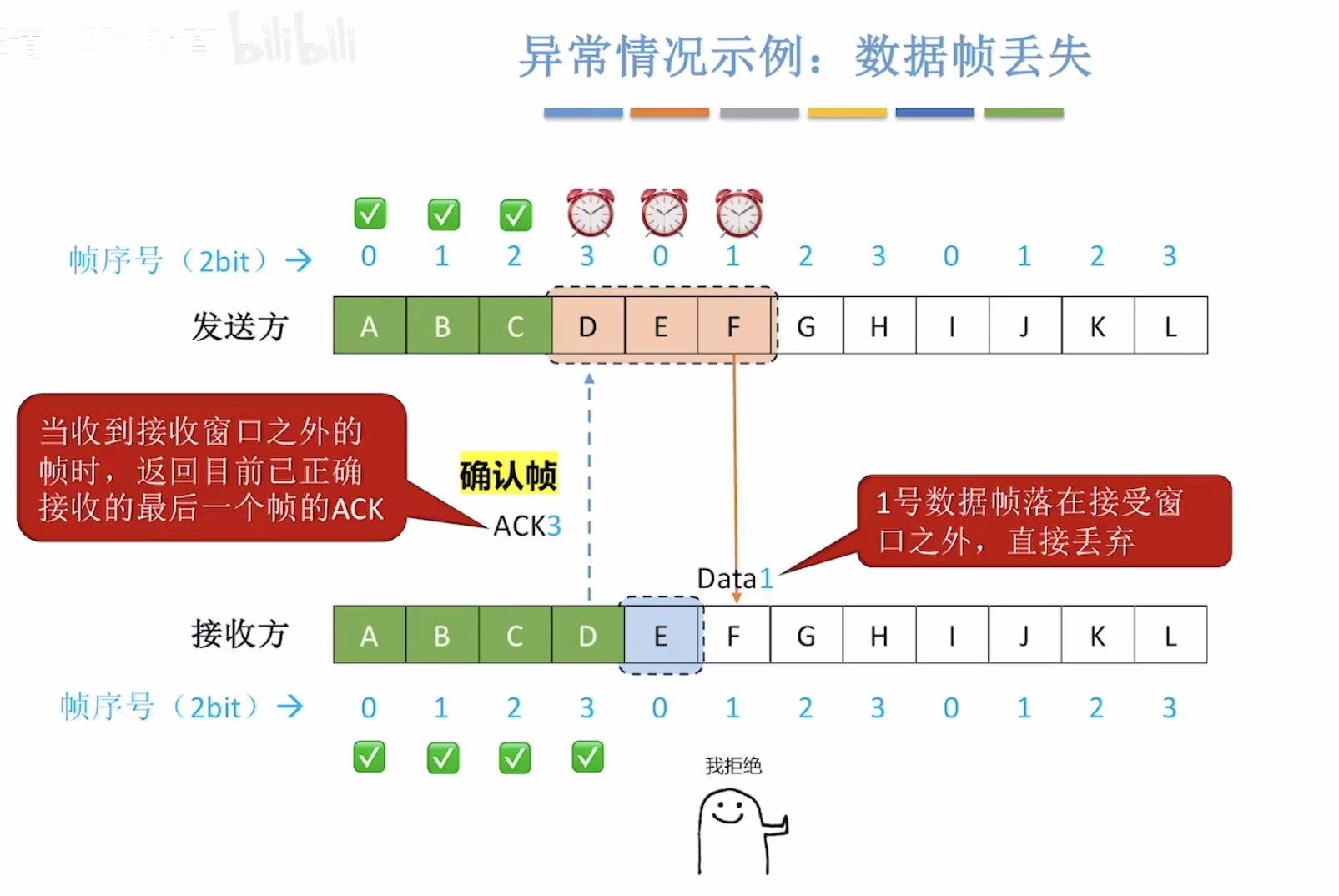

3.2 数据帧丢失–>后退重传

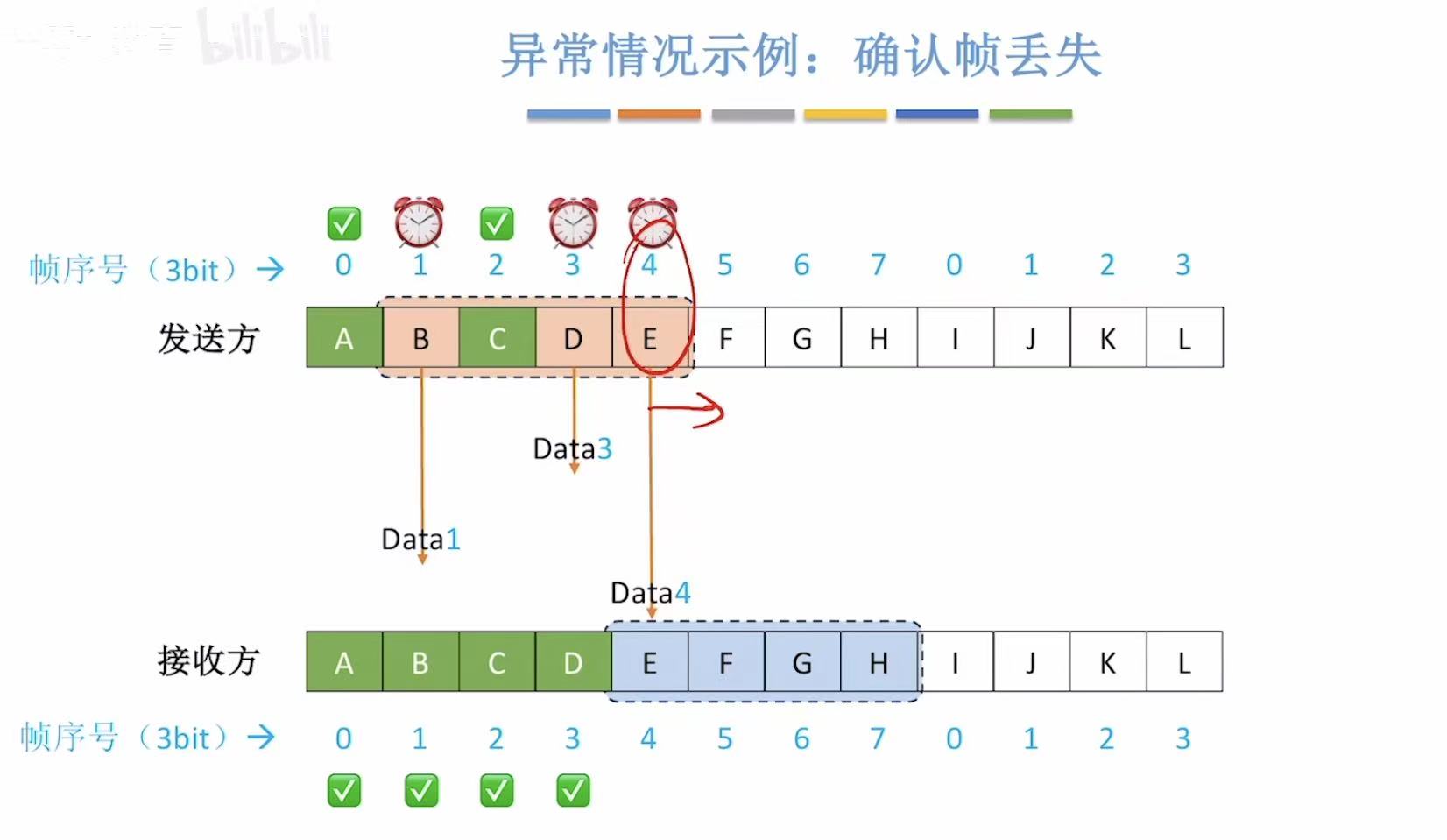

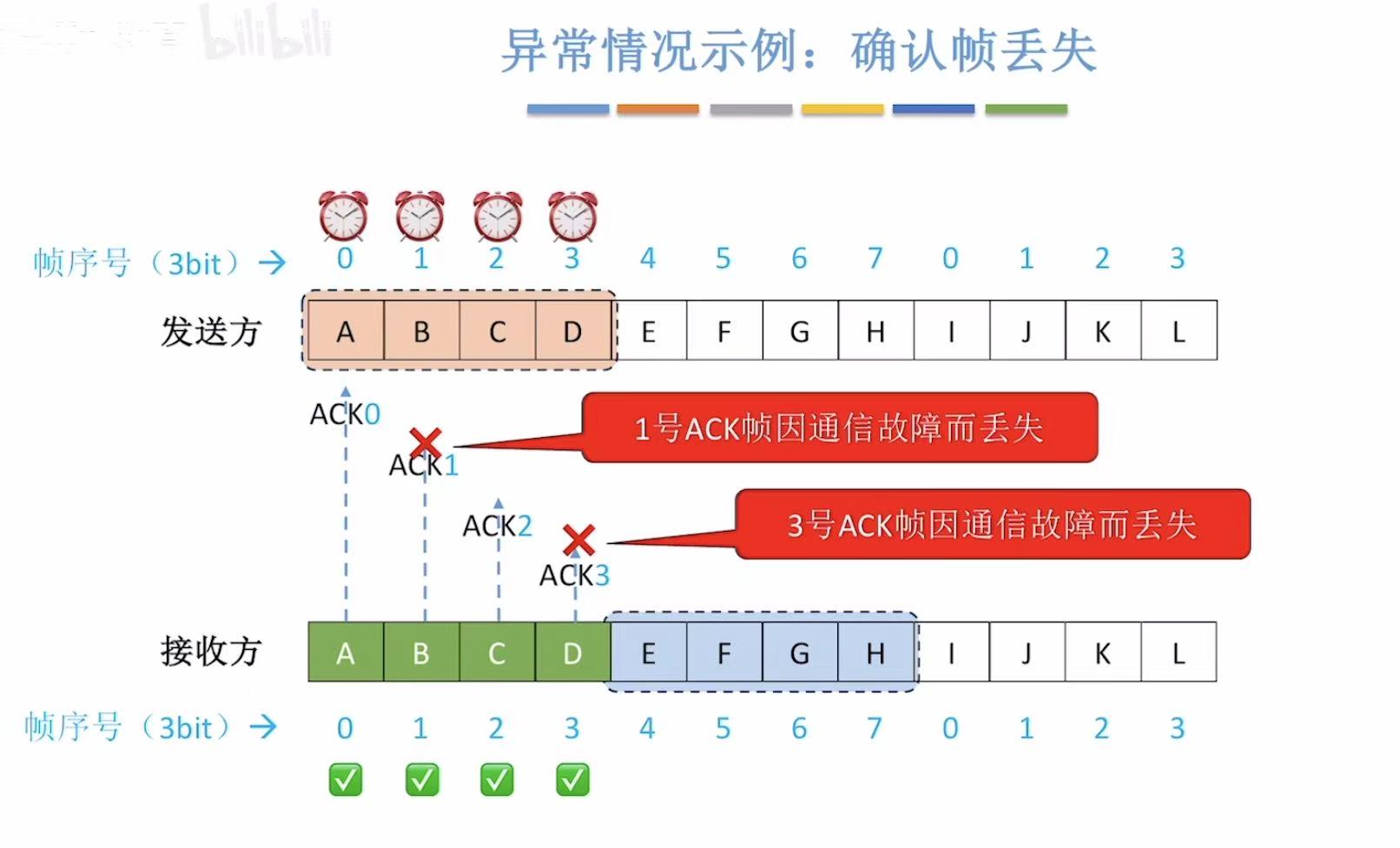

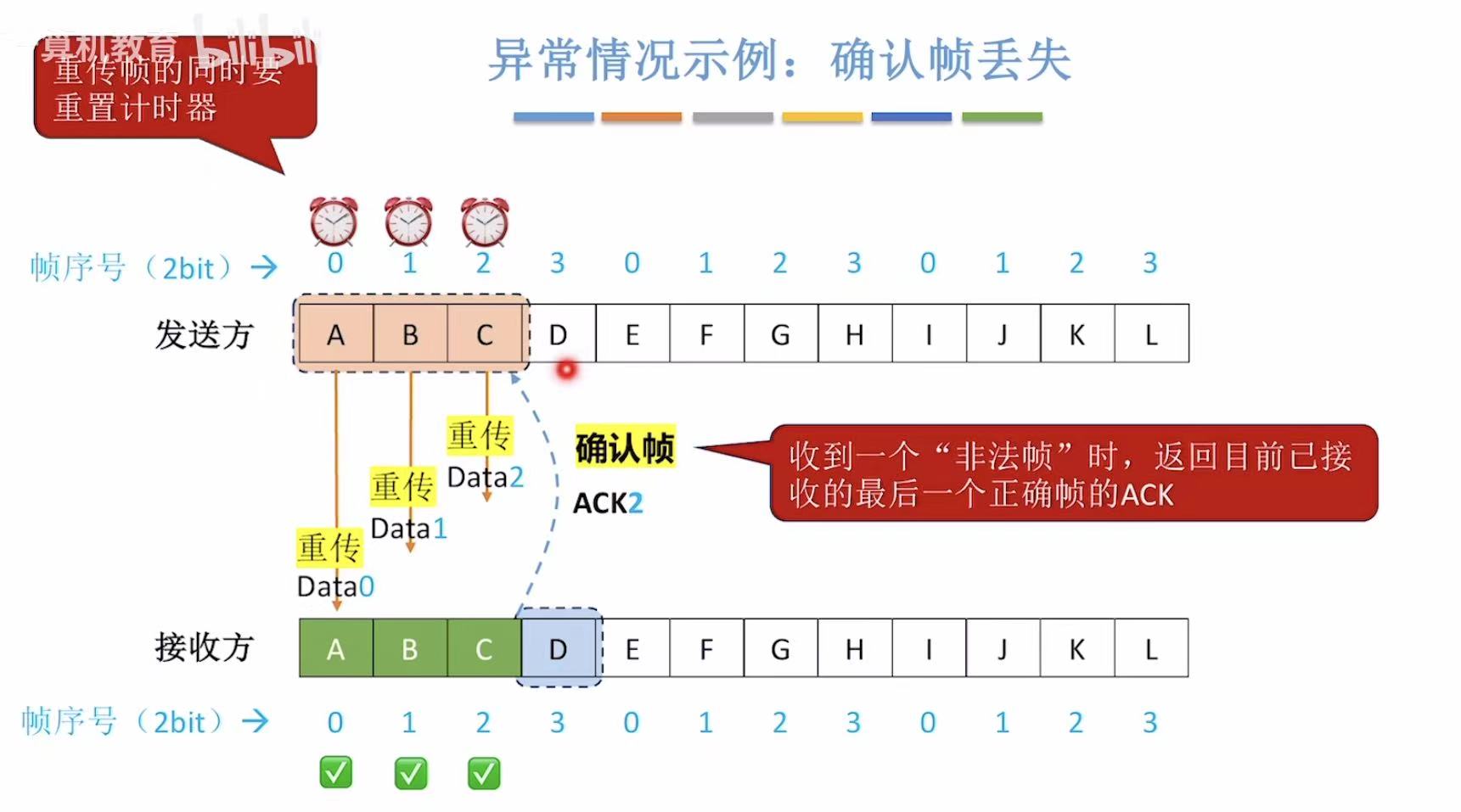

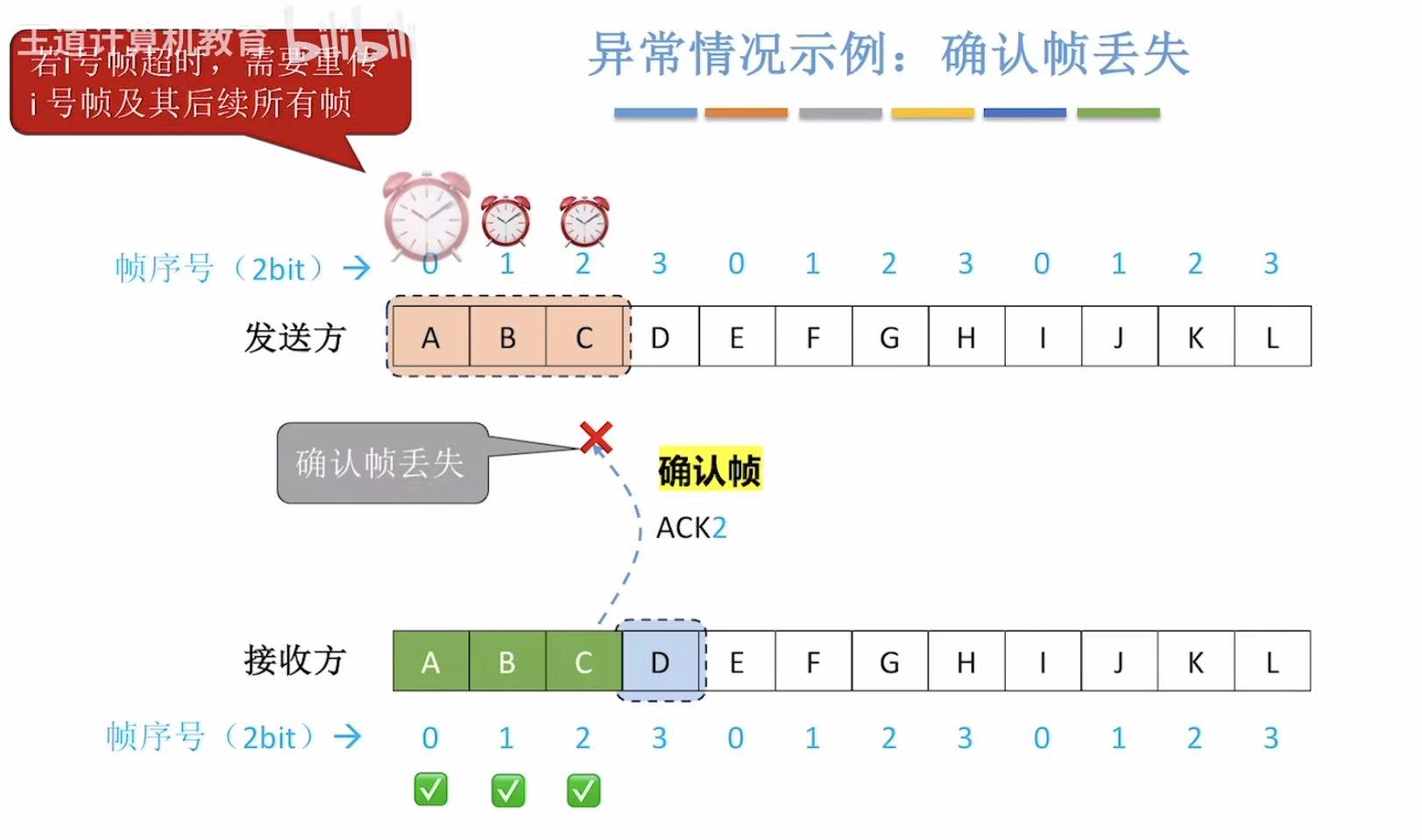

3.3 确认帧丢失–>全部重传

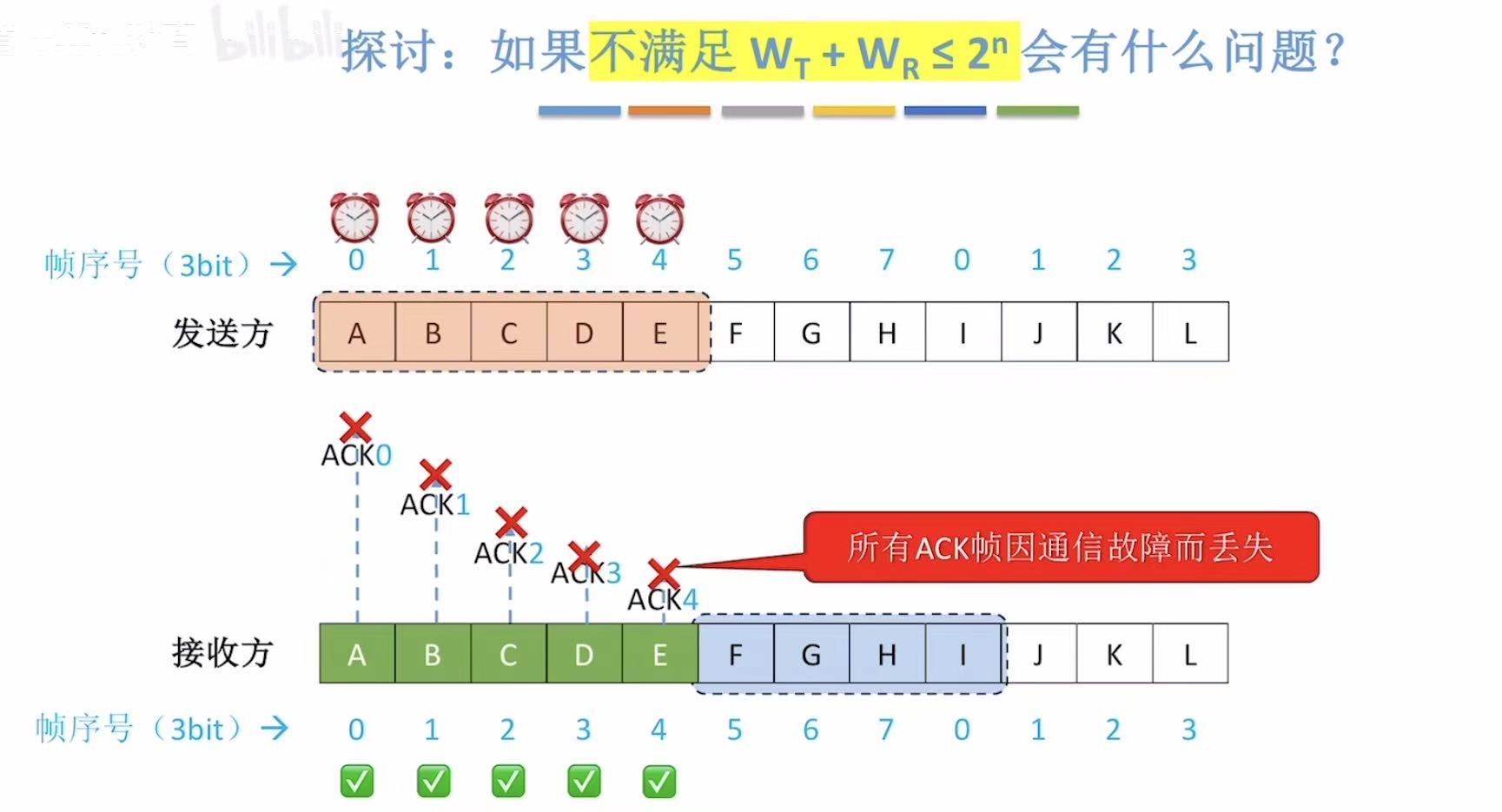

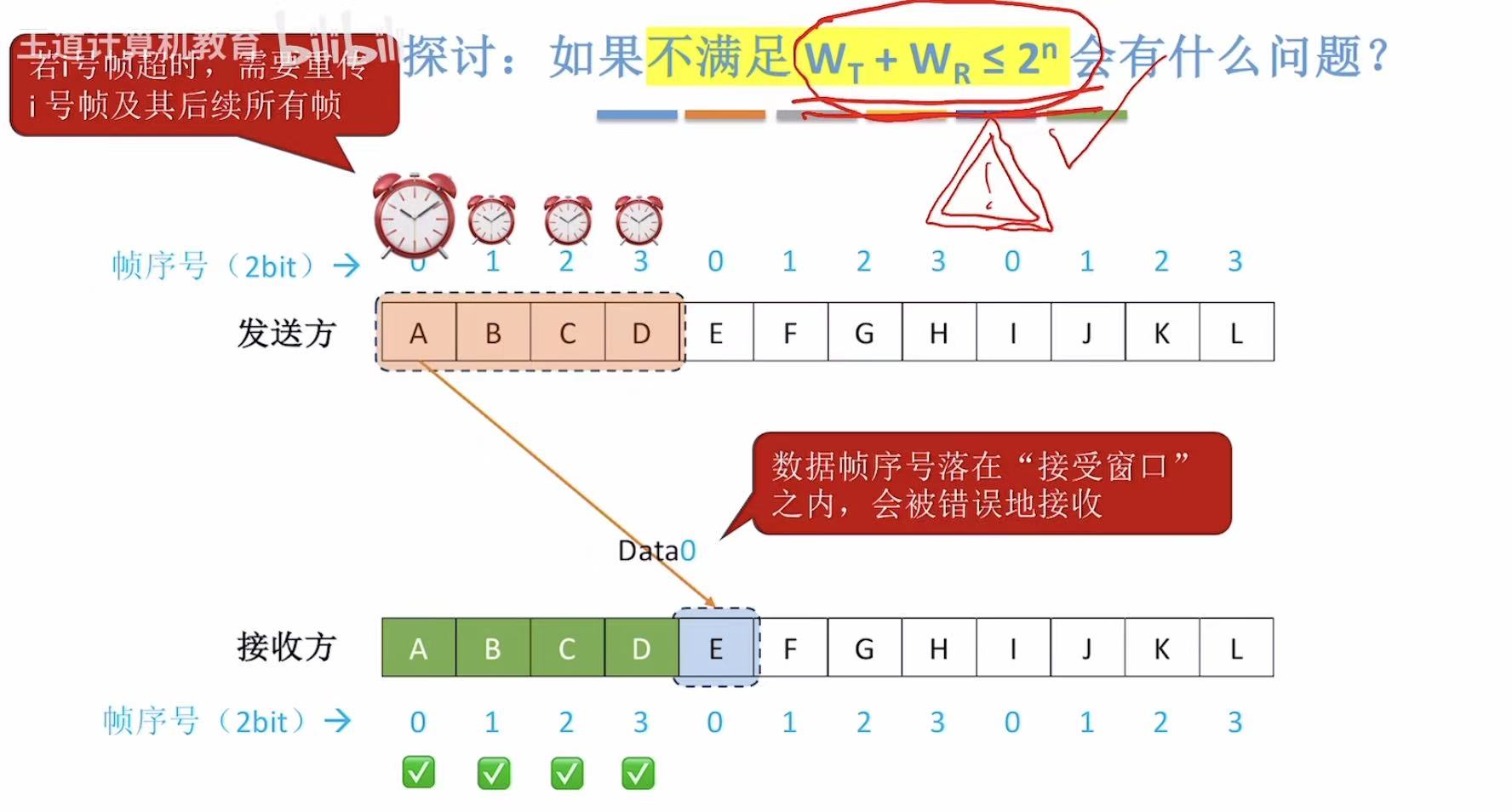

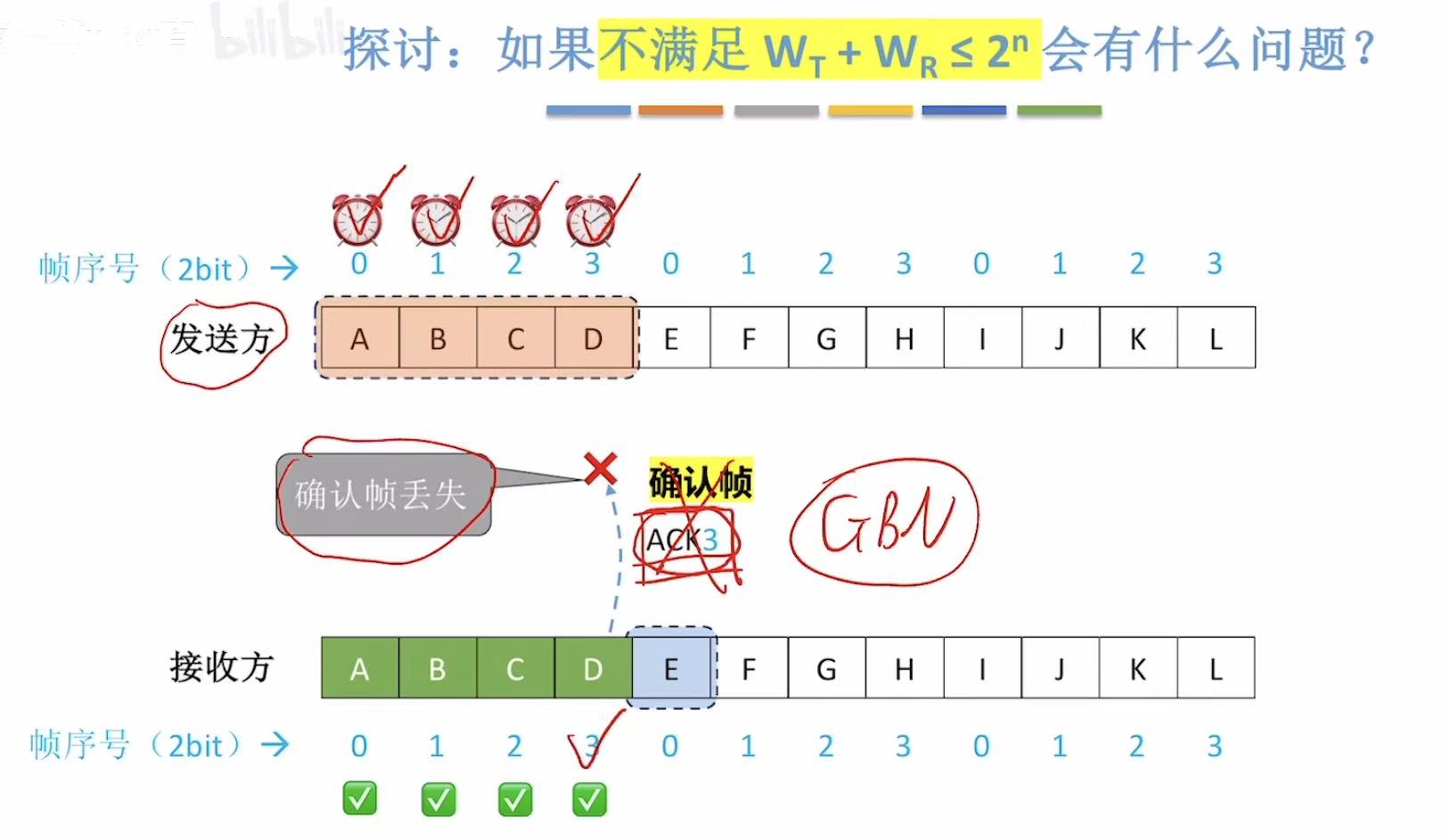

3.4 探讨

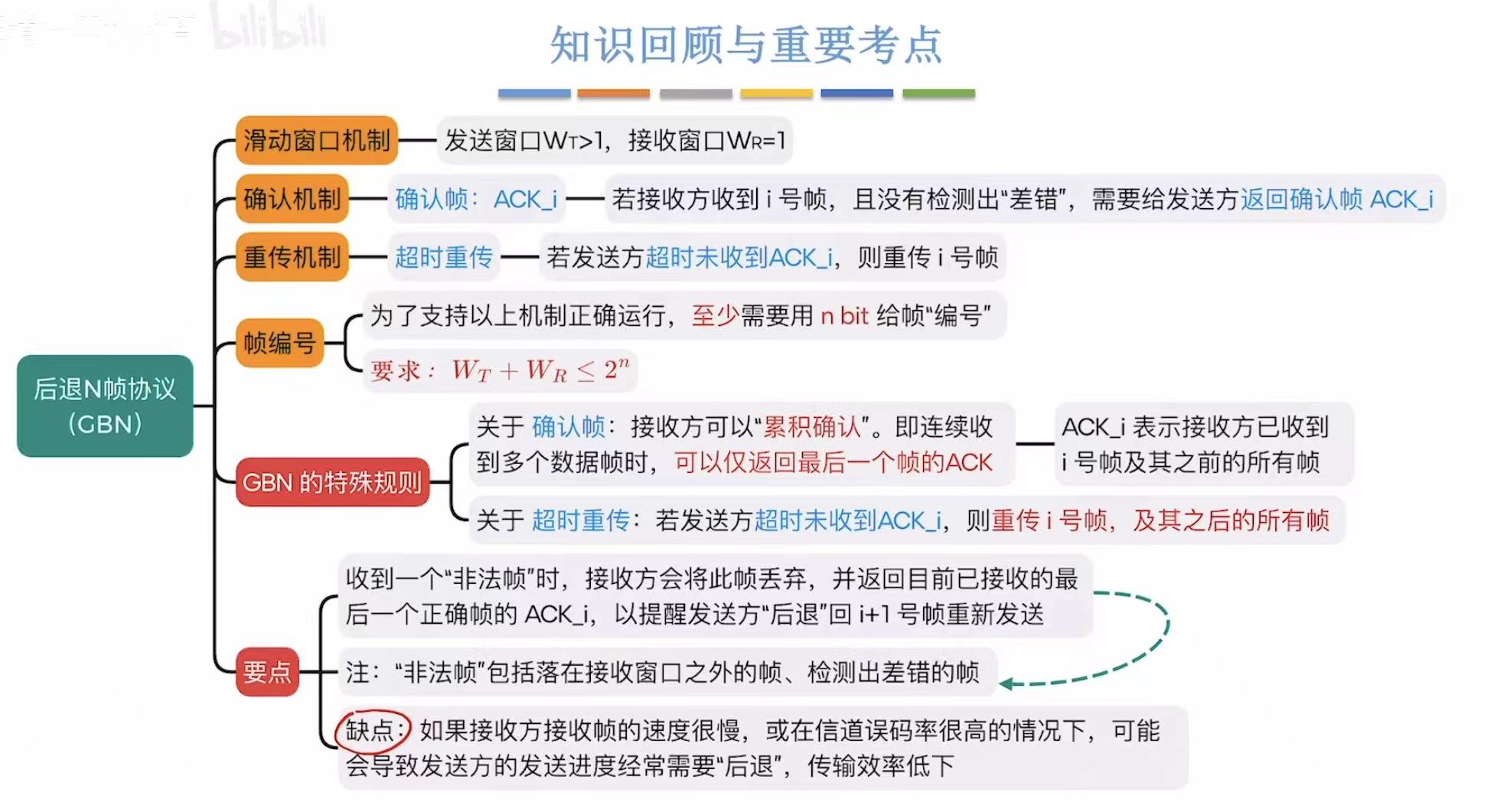

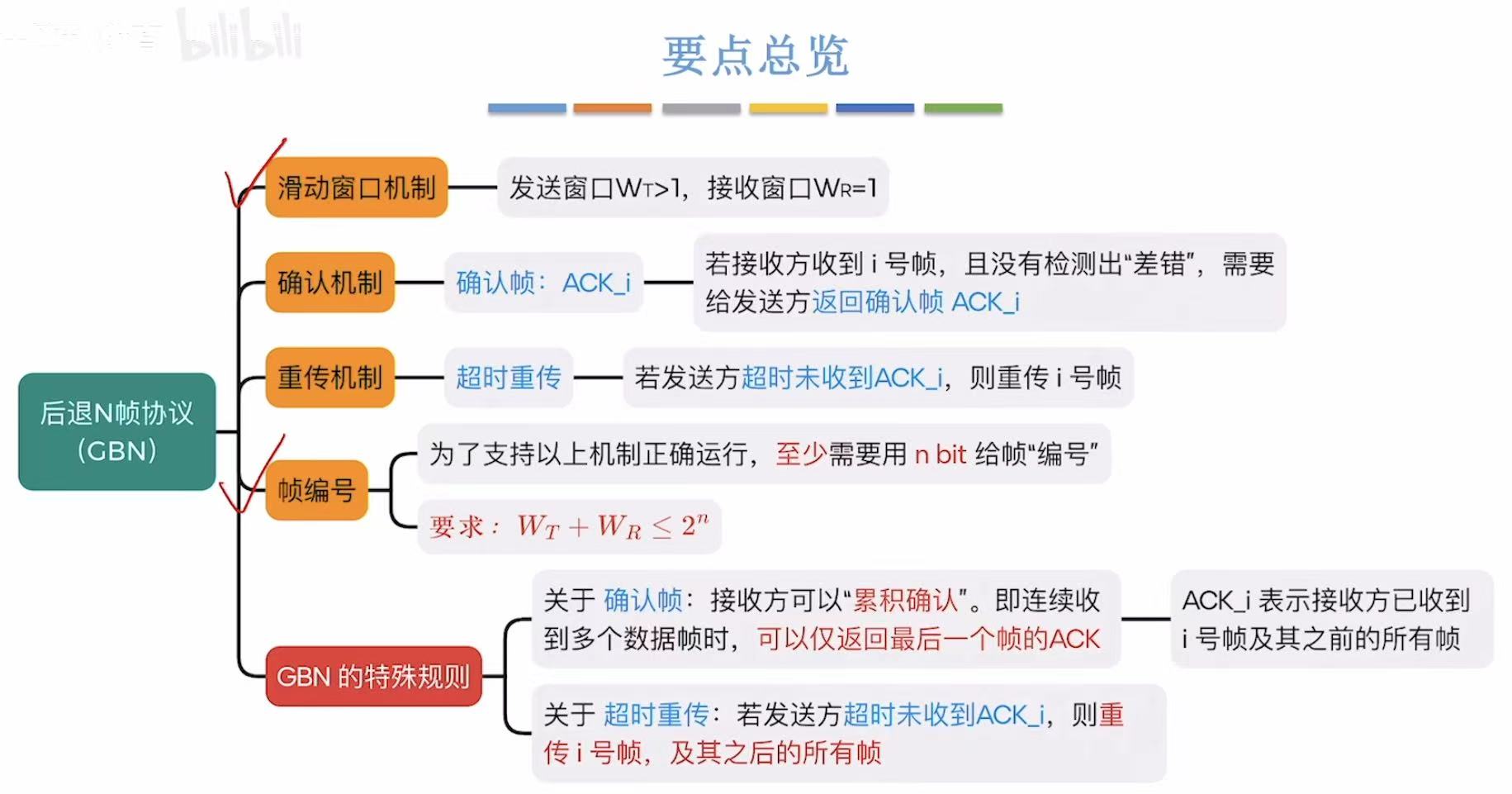

3.5 小结

4. 选择重传协议（SR）

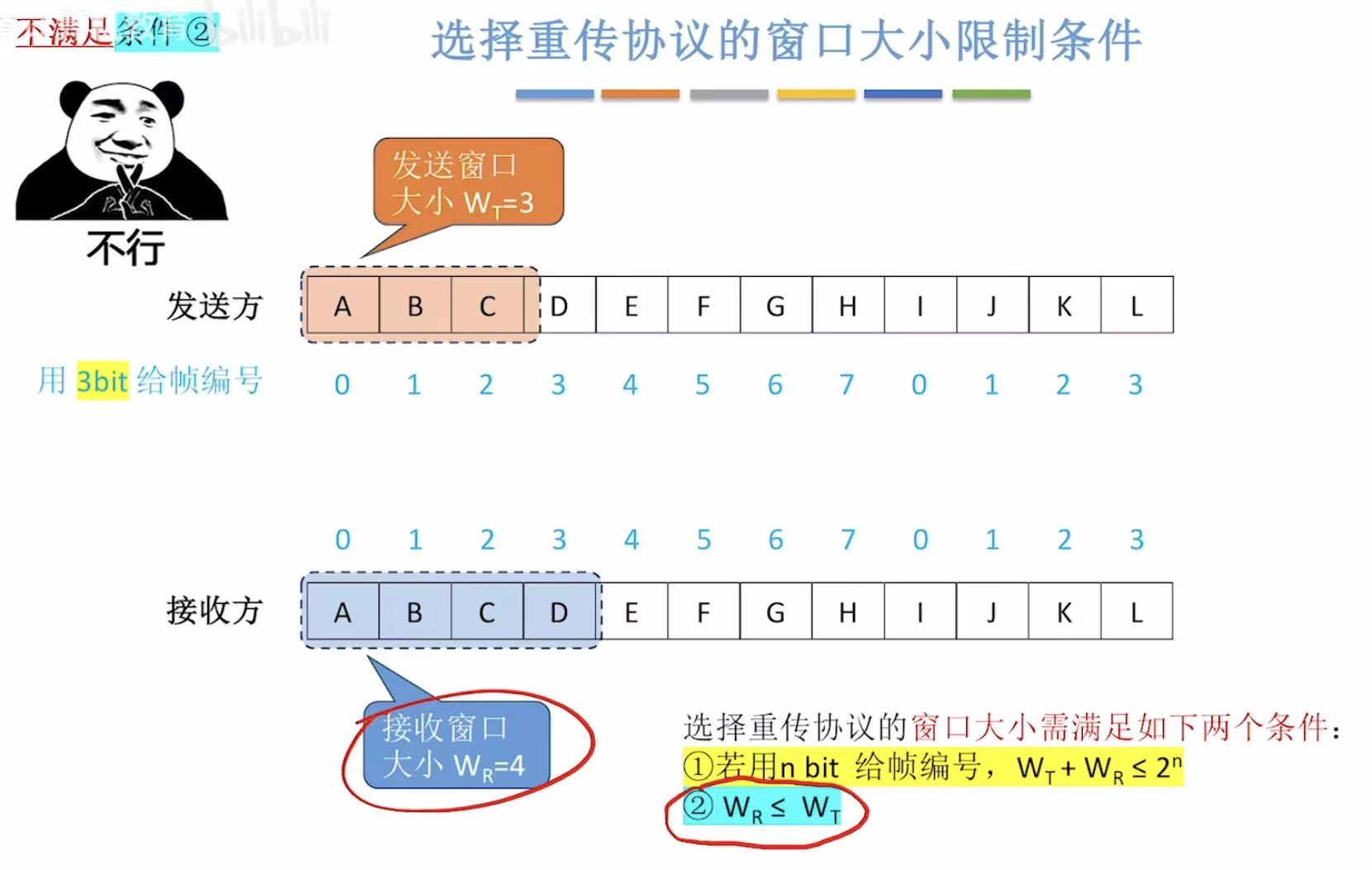

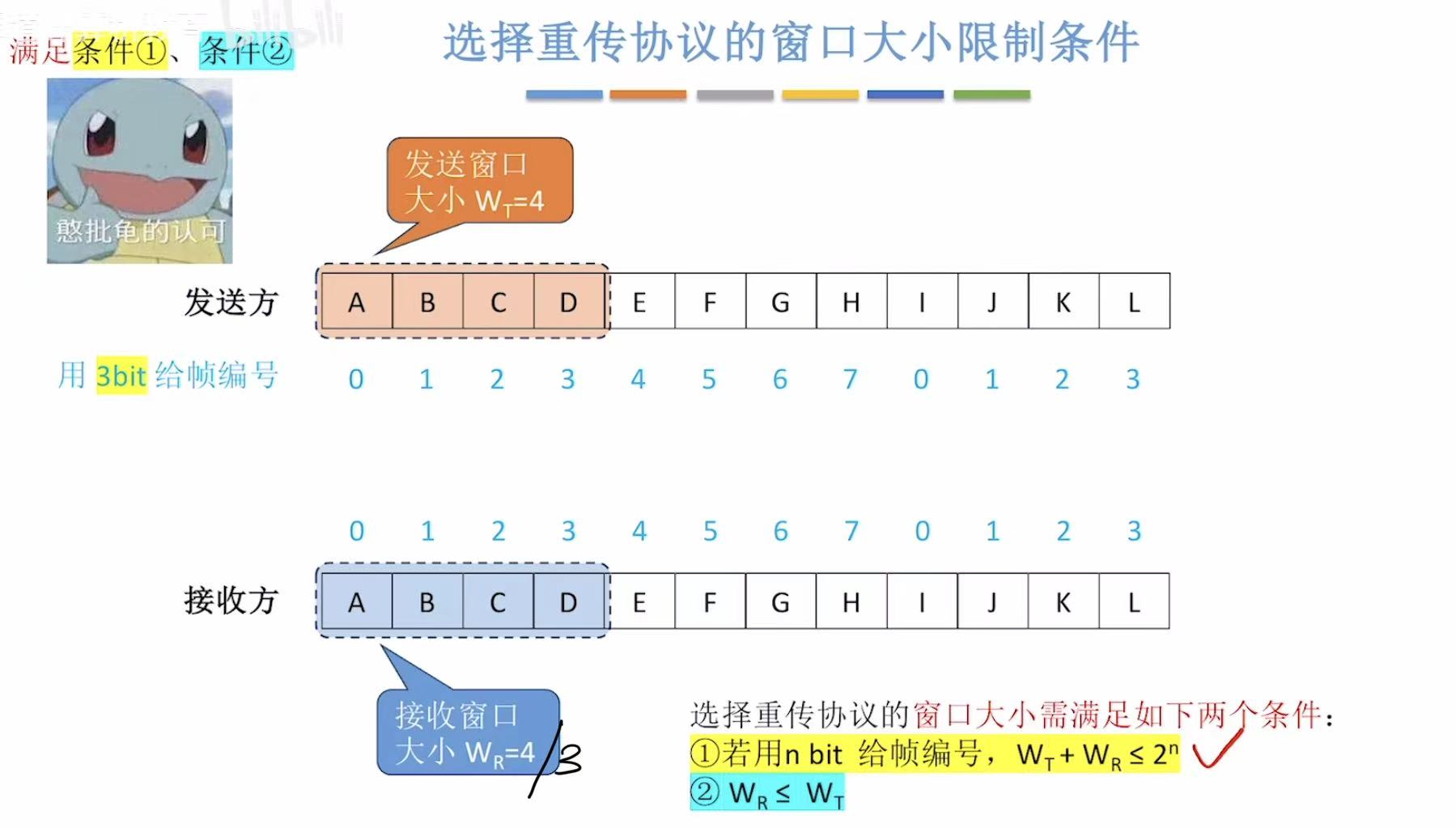

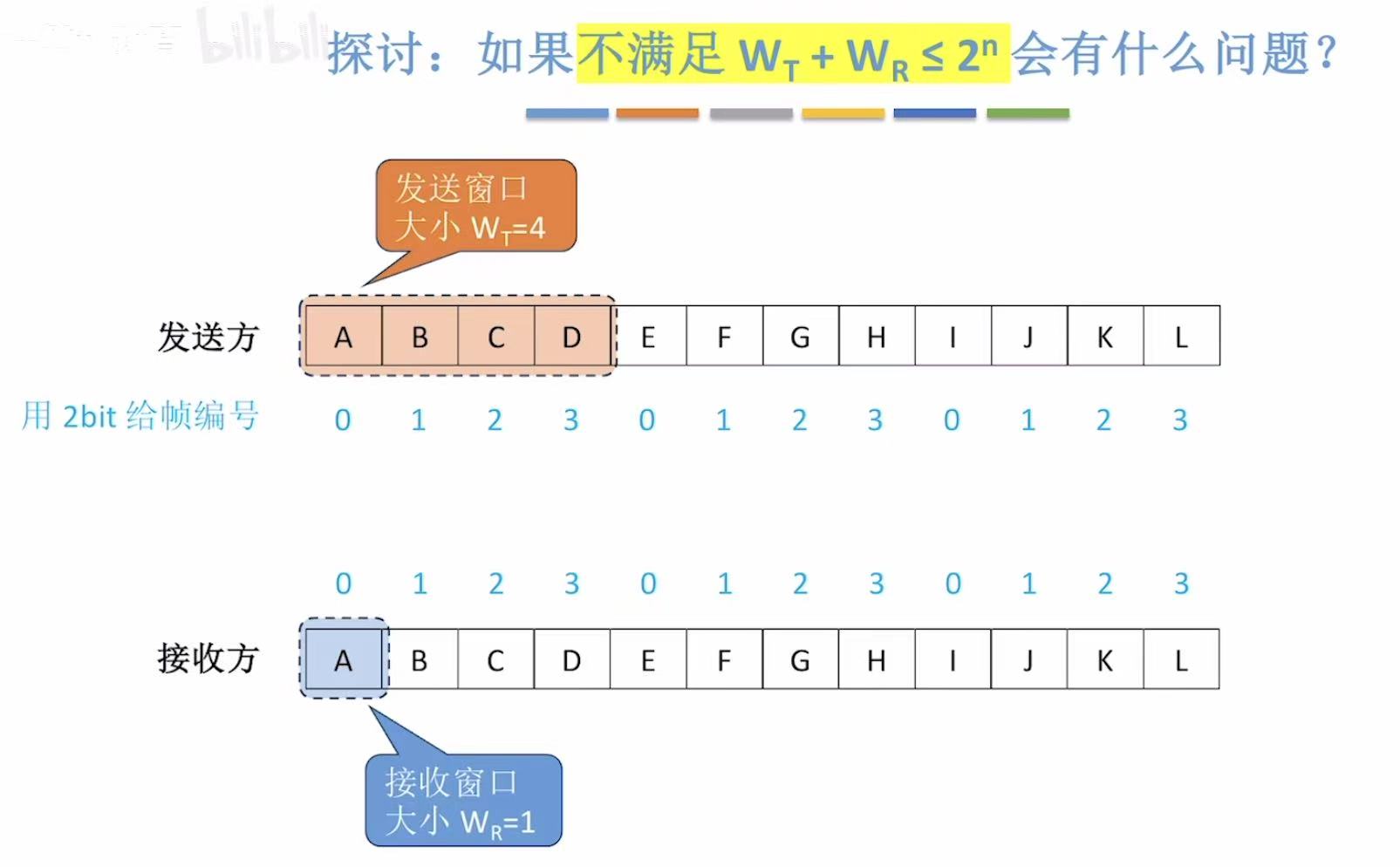

4.1 窗口大小限制条件

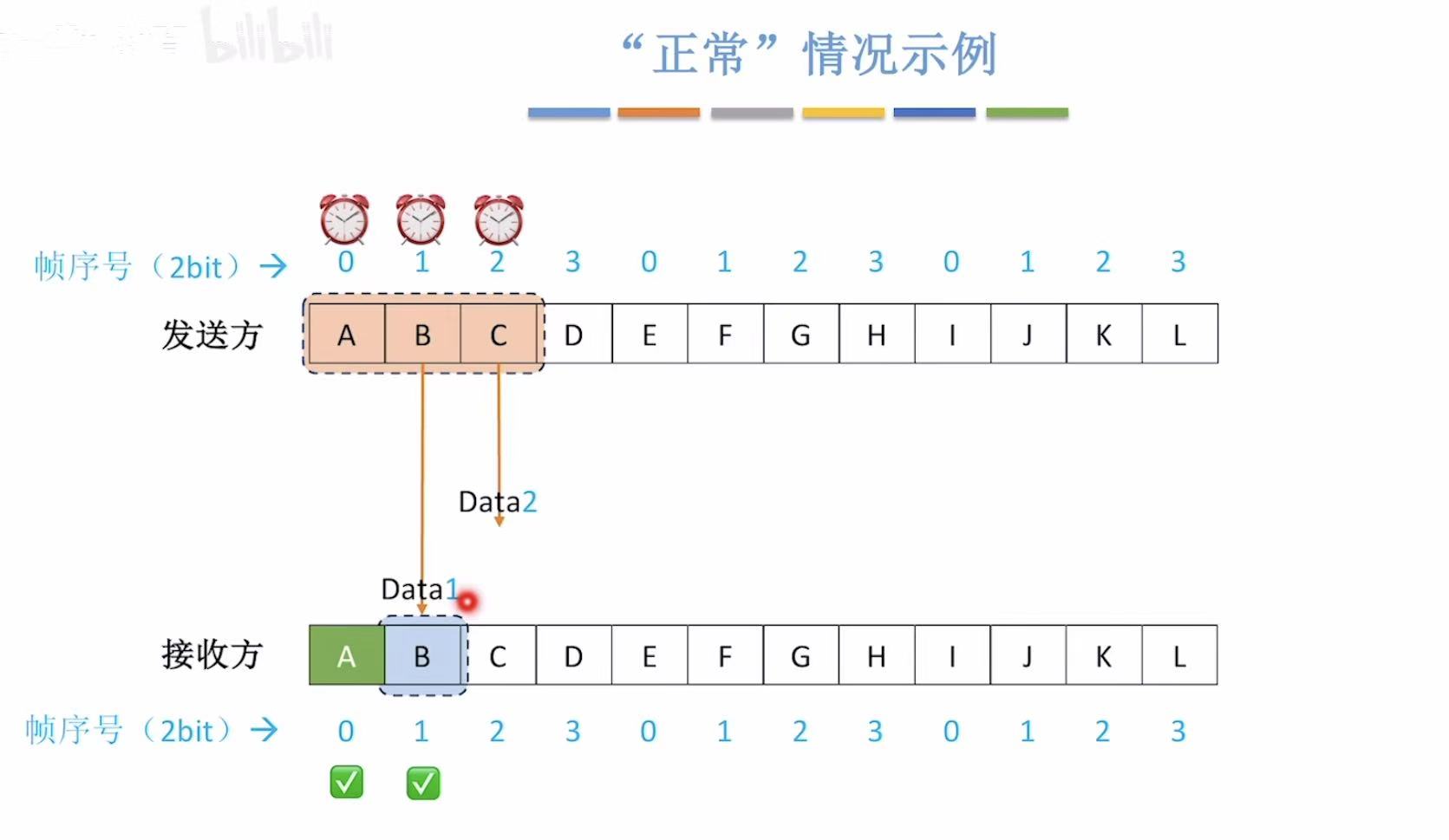

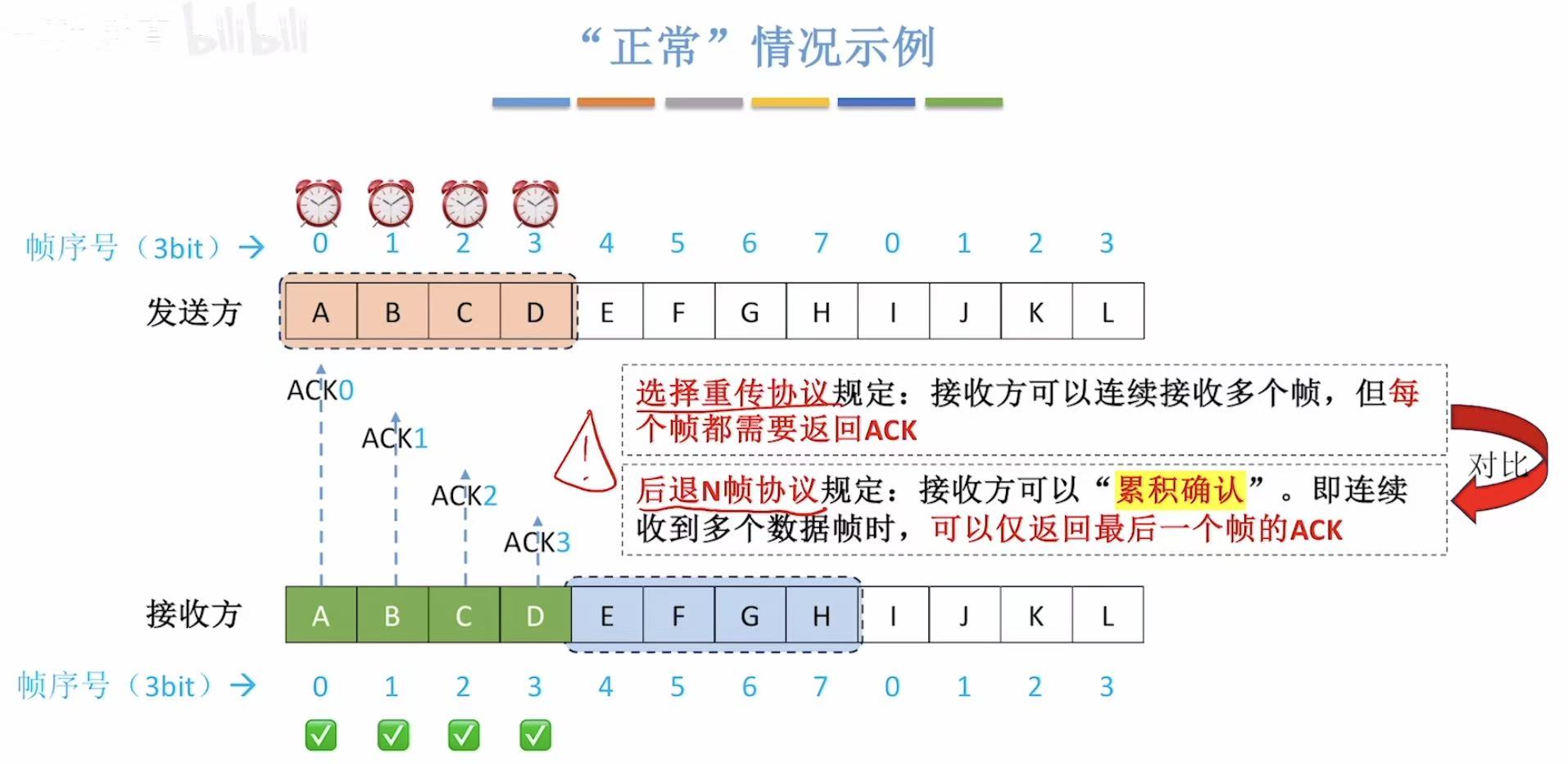

4.2 正常情况

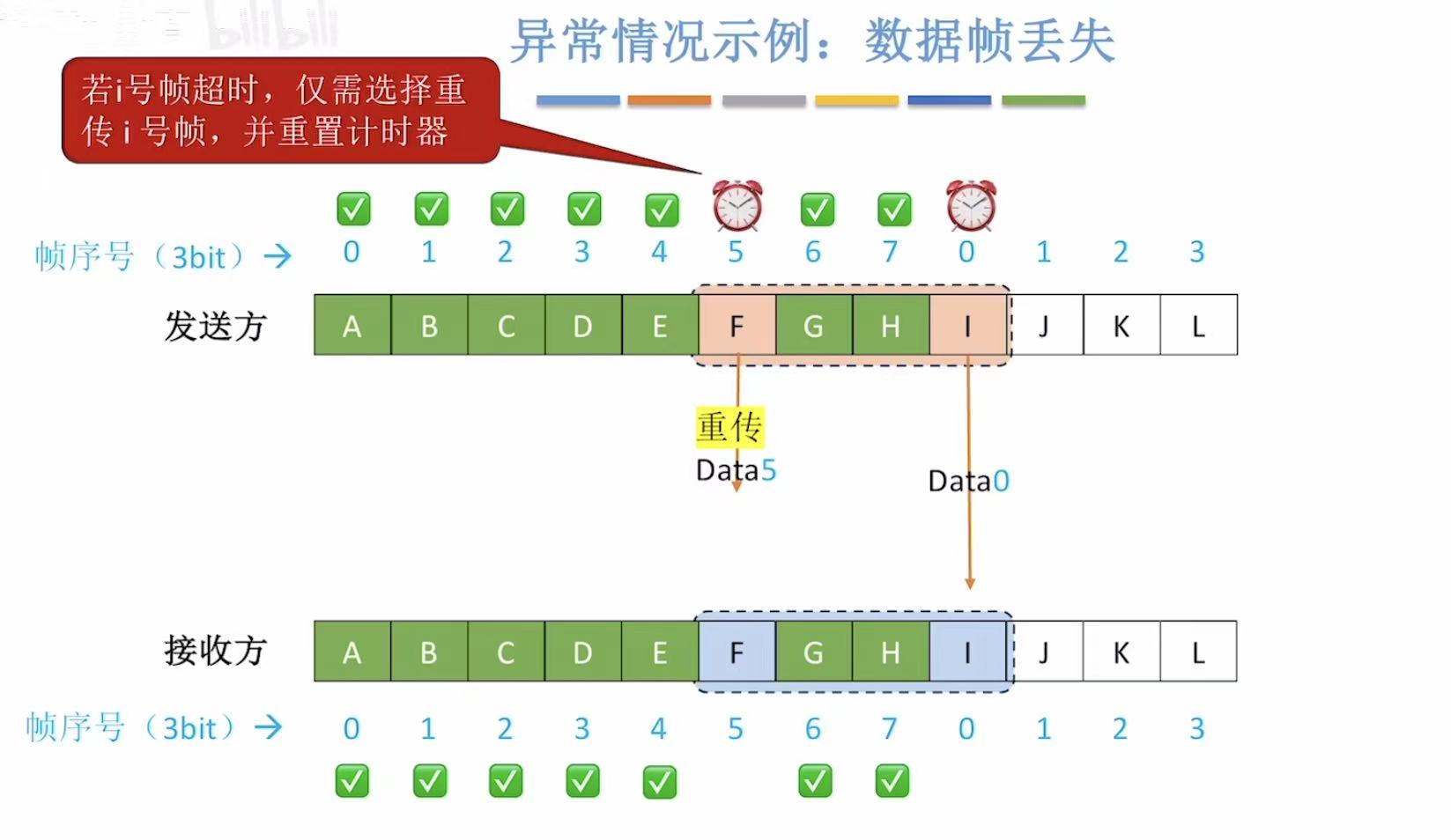

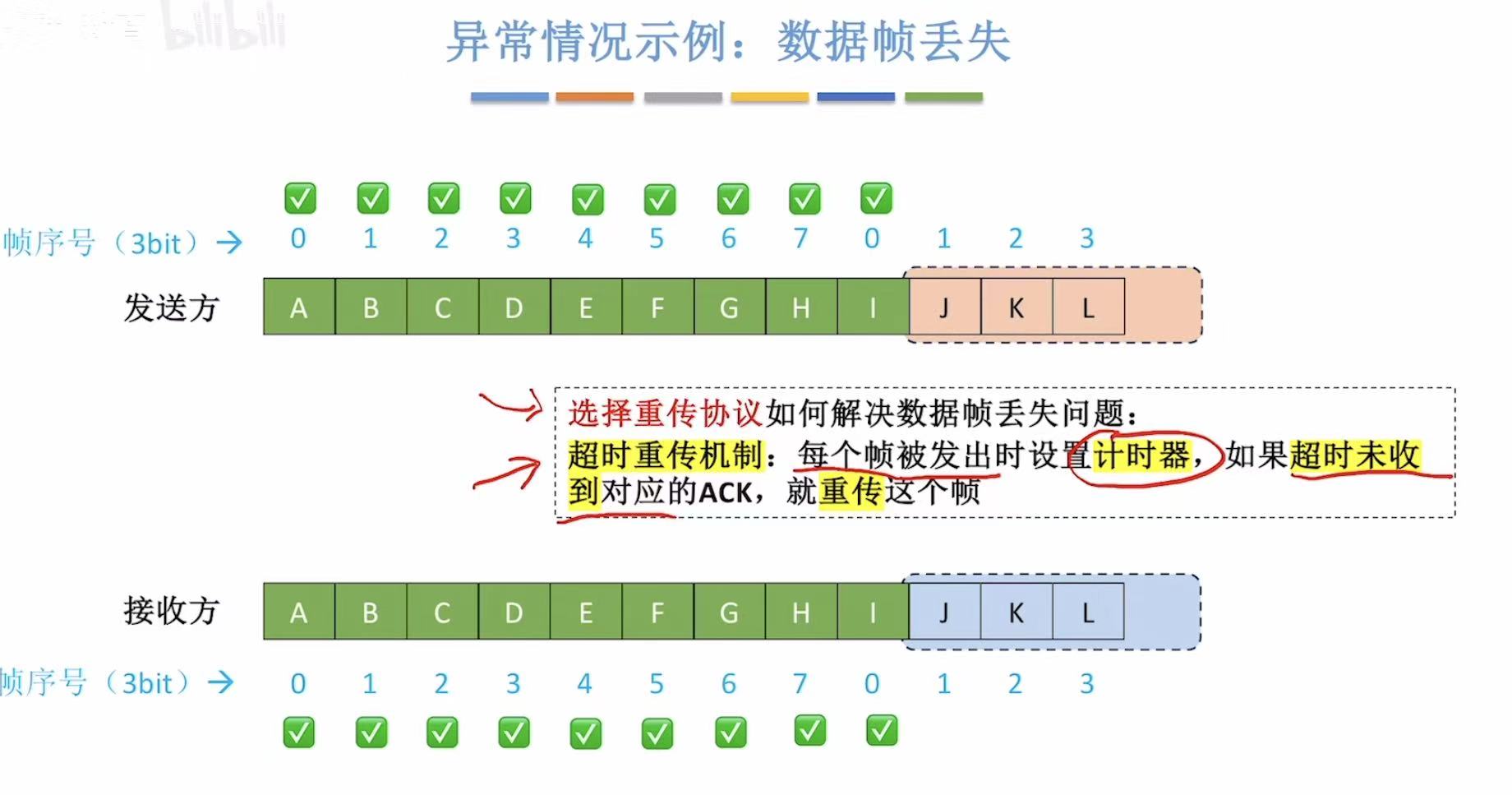

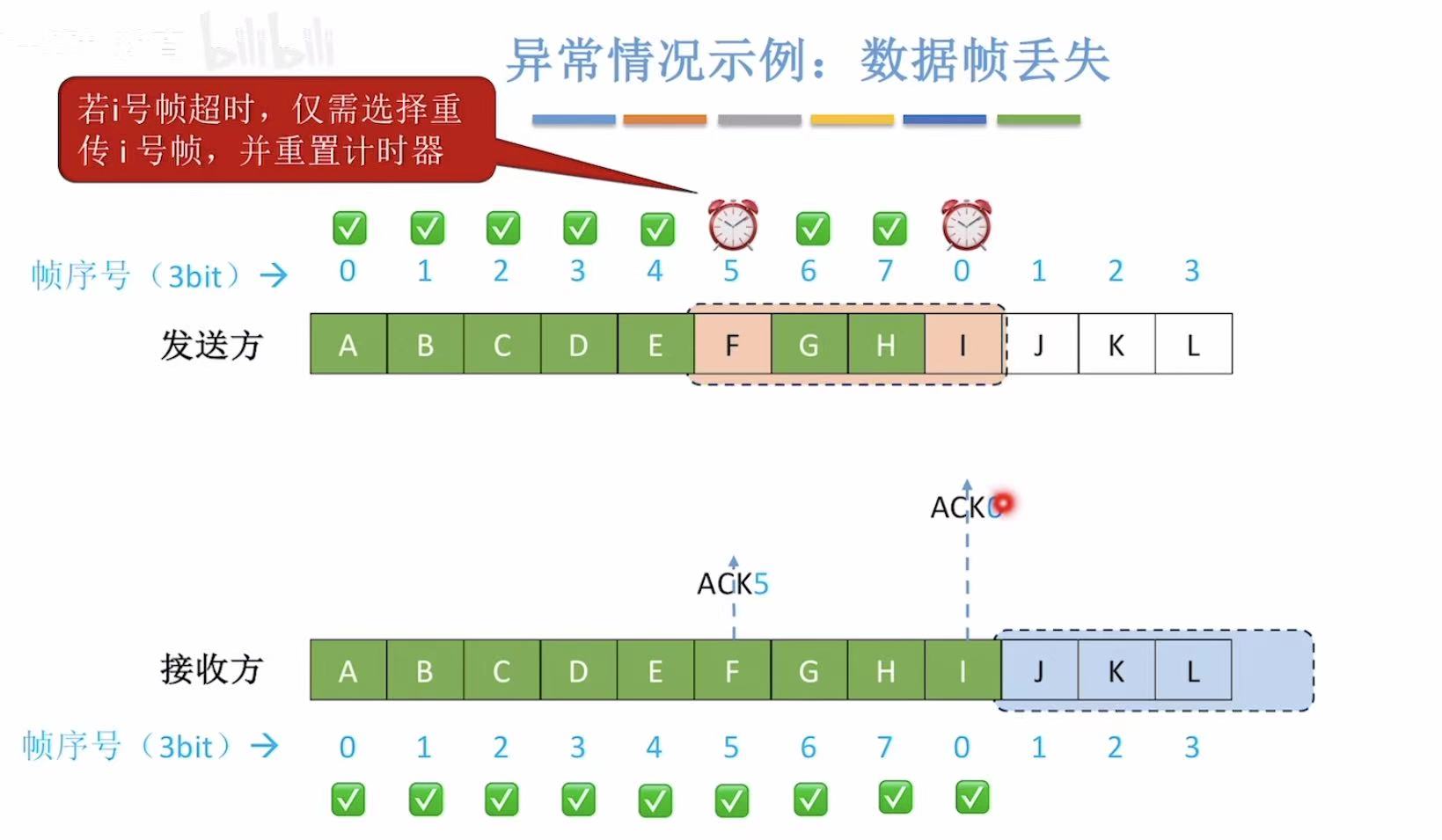

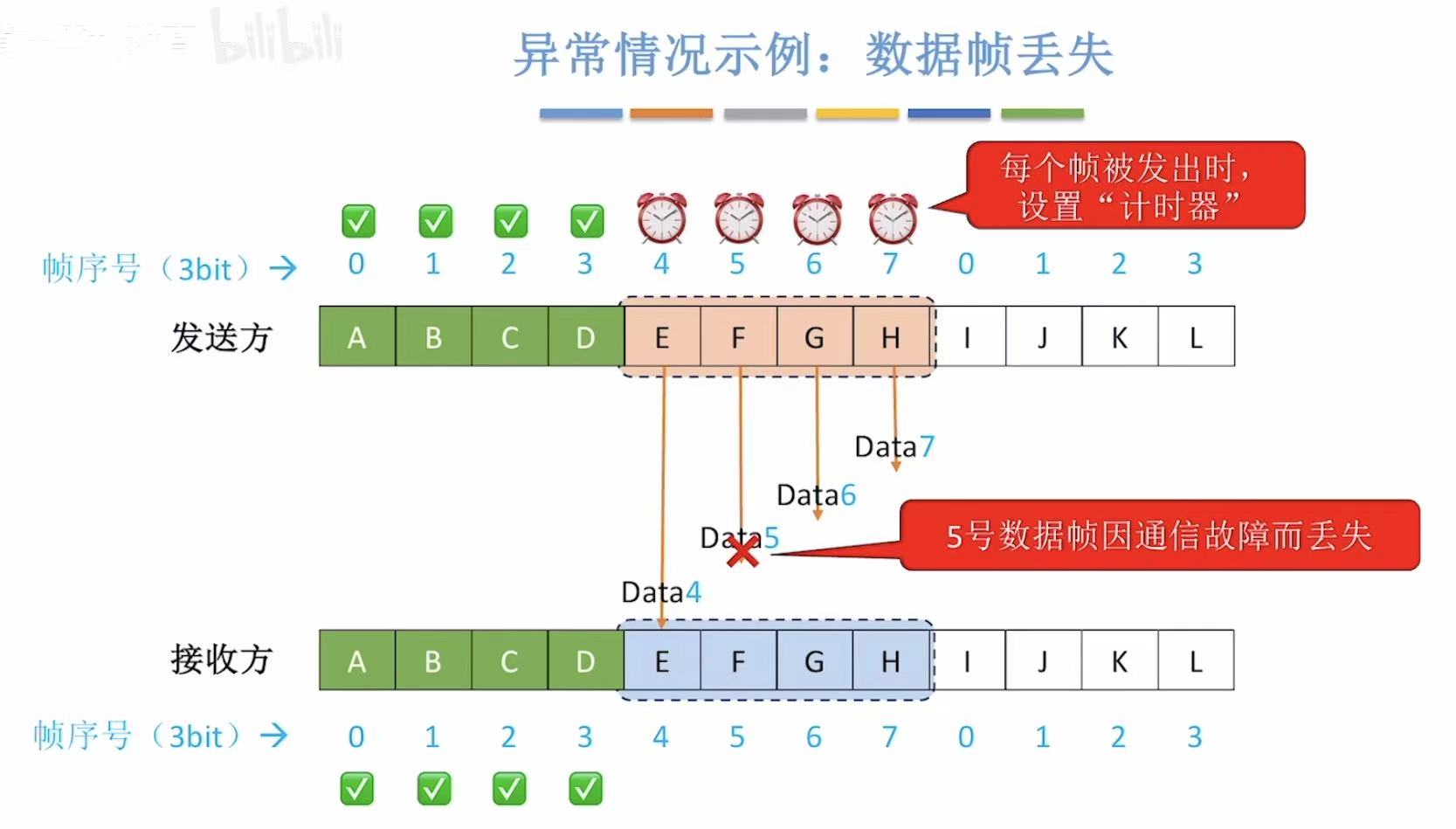

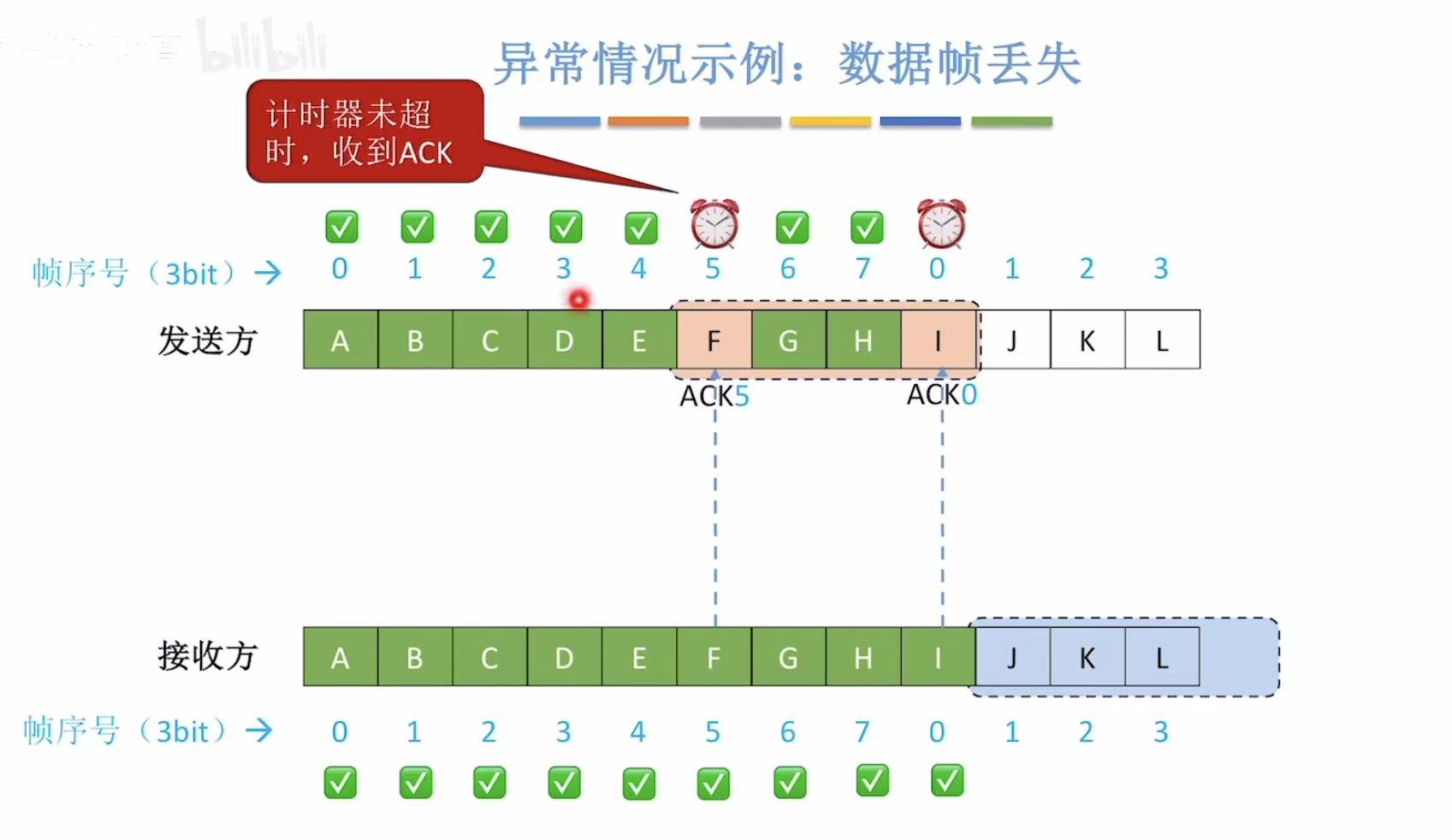

4.3 数据帧丢失–>缺谁重传谁

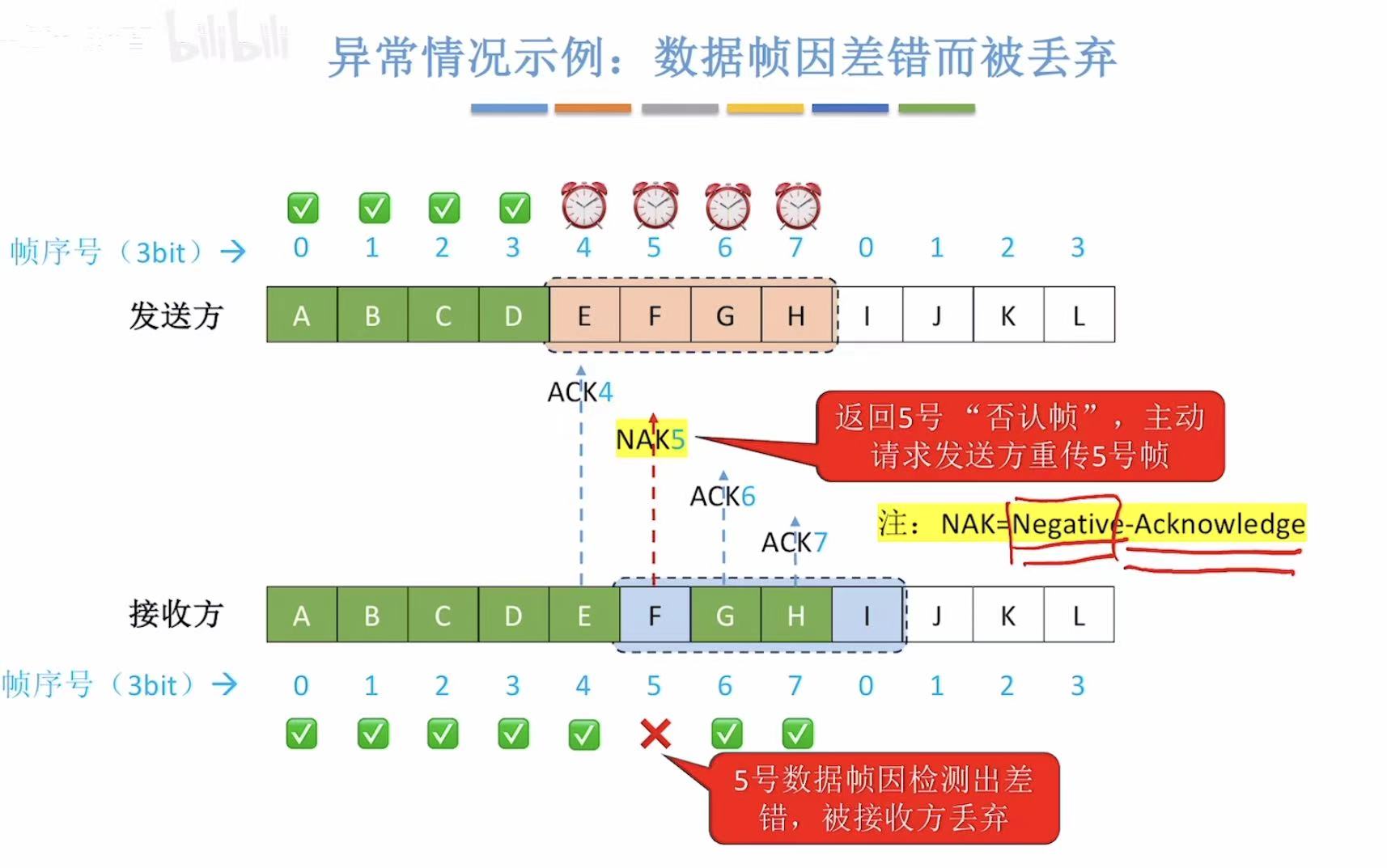

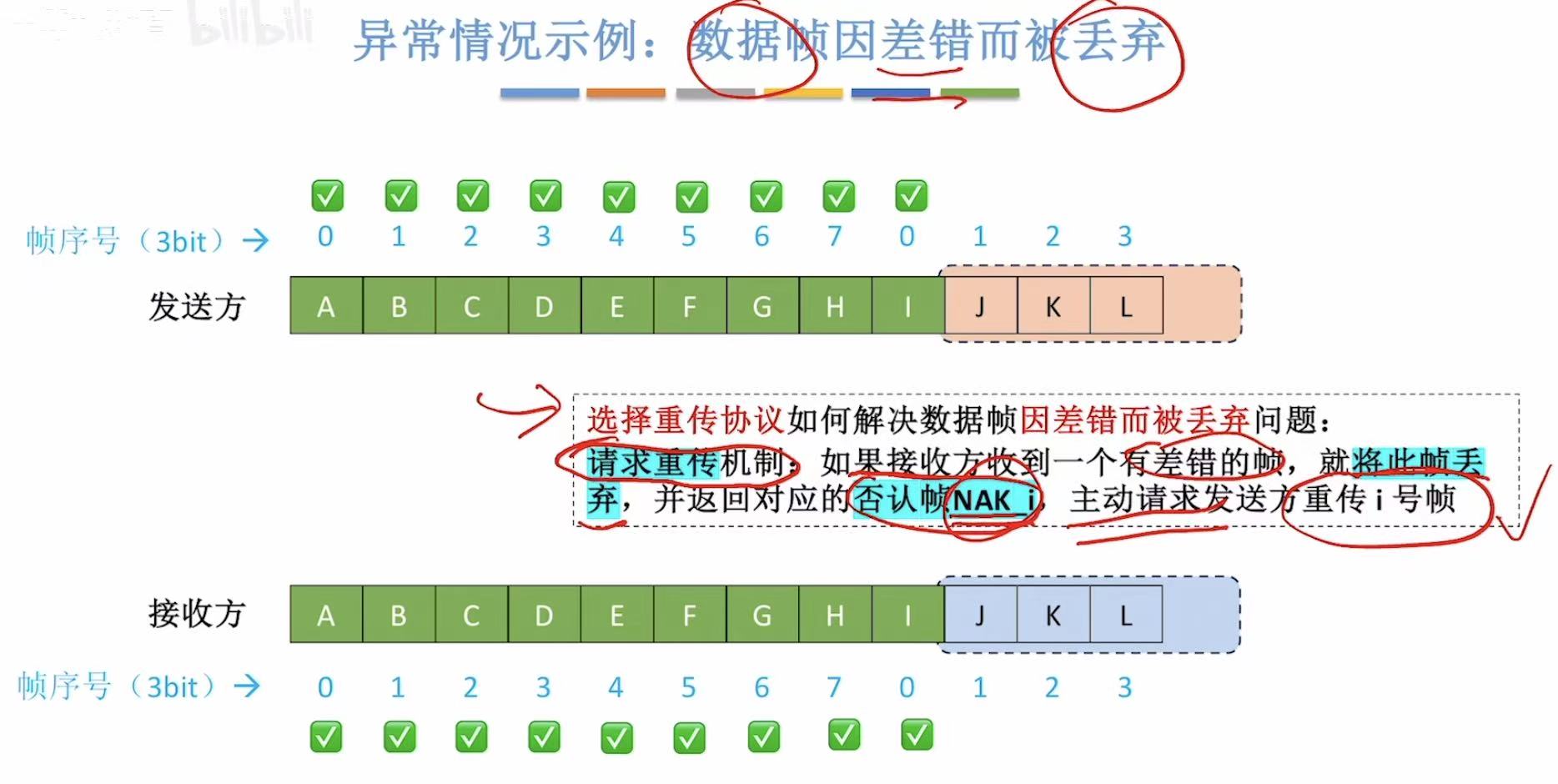

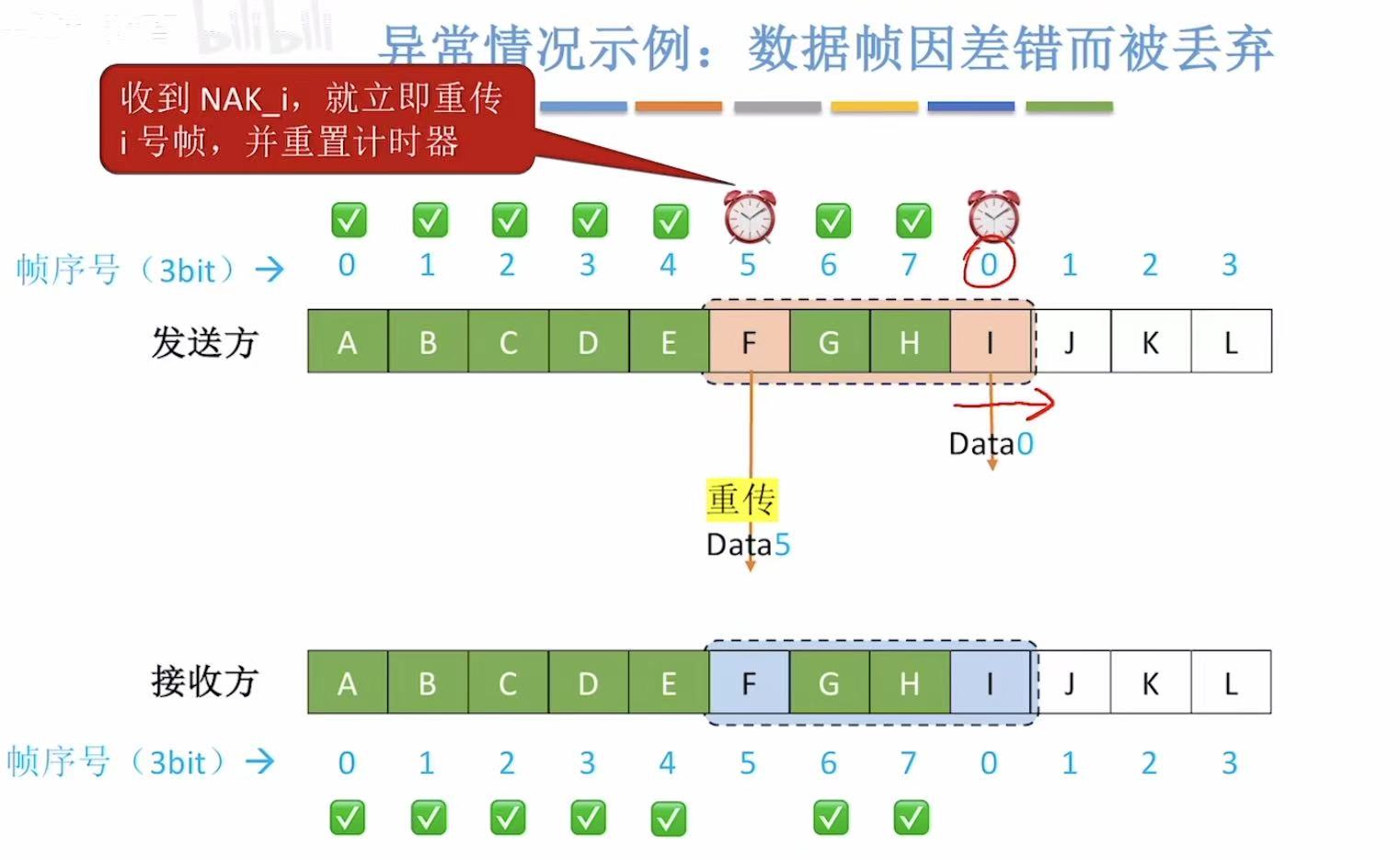

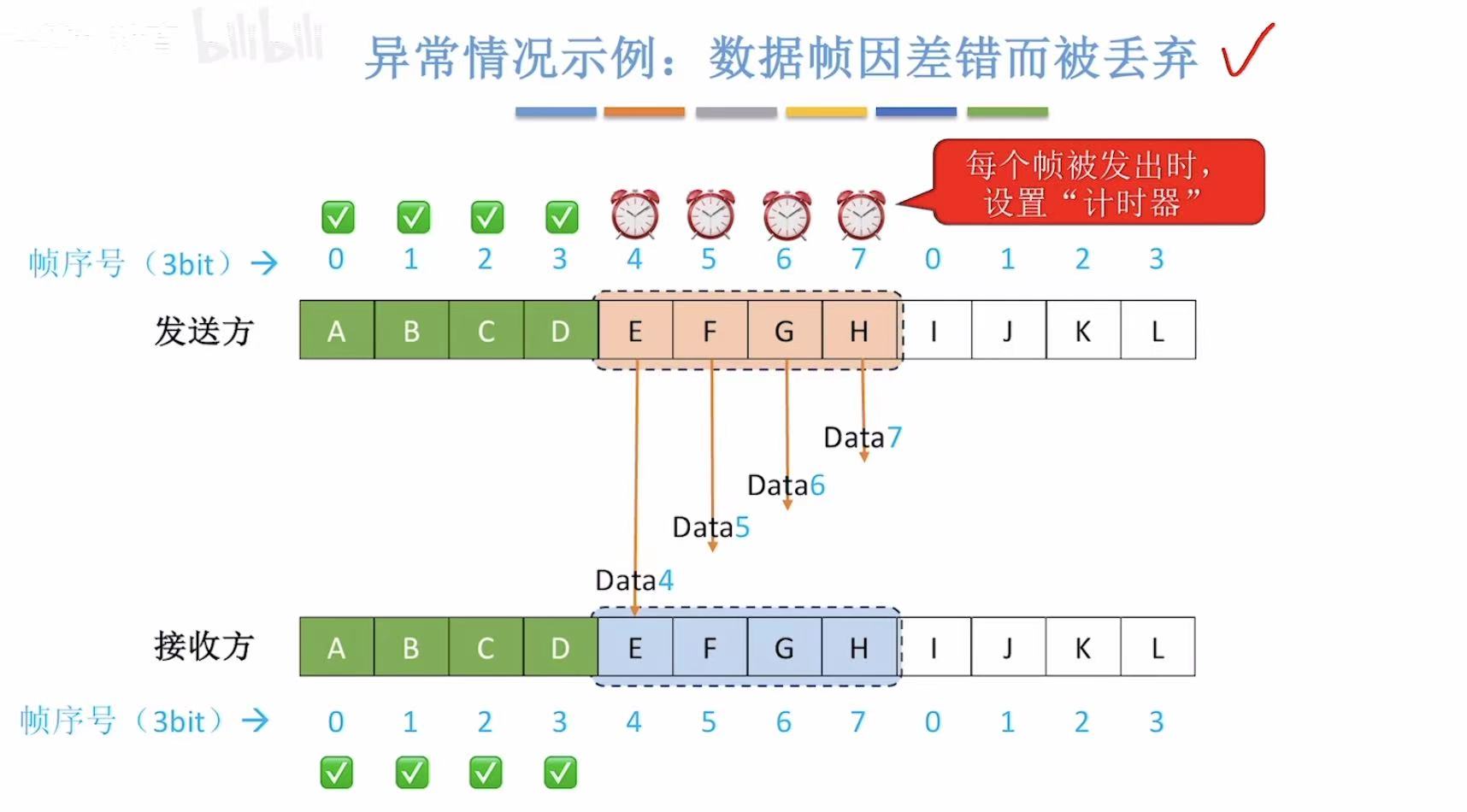

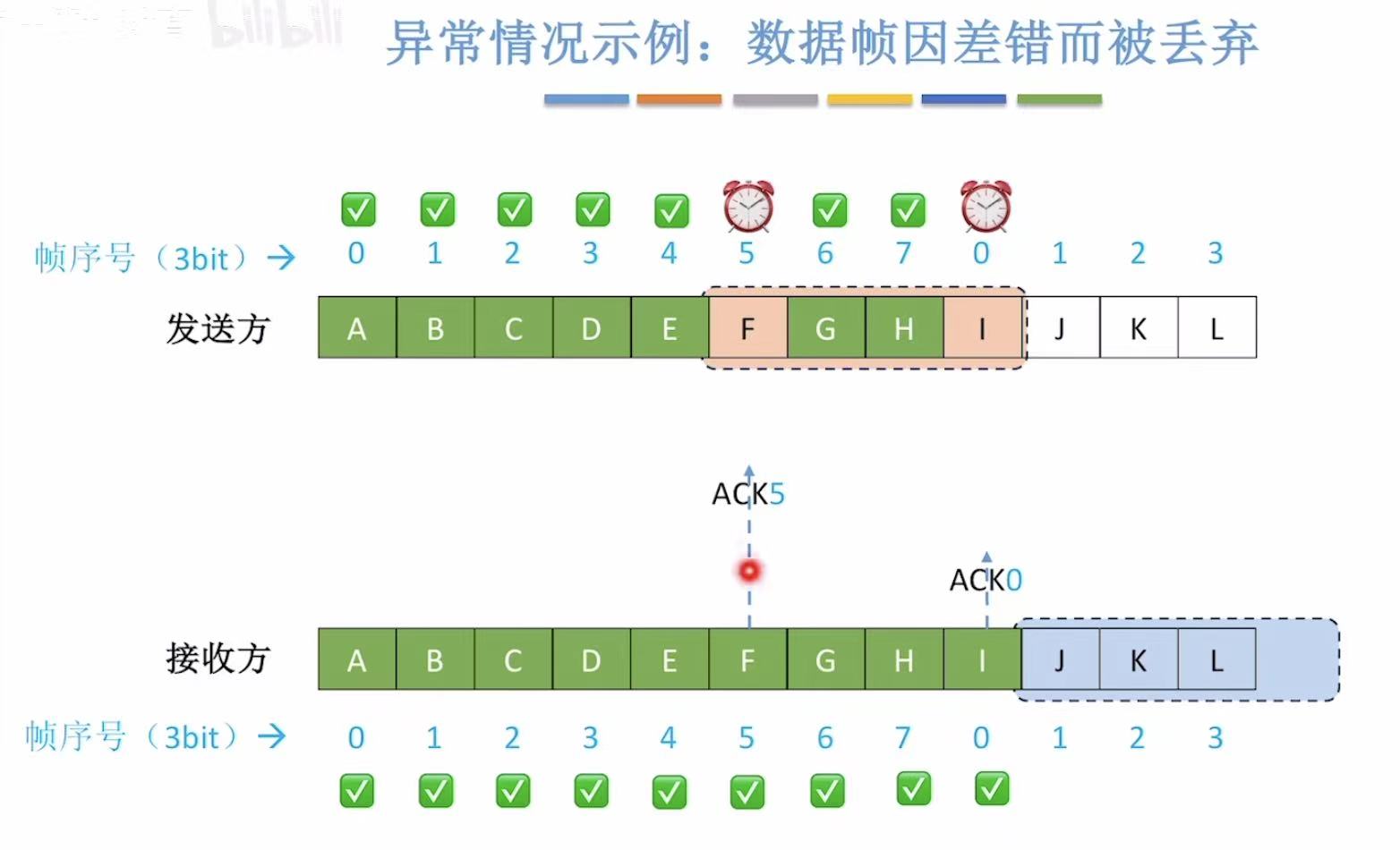

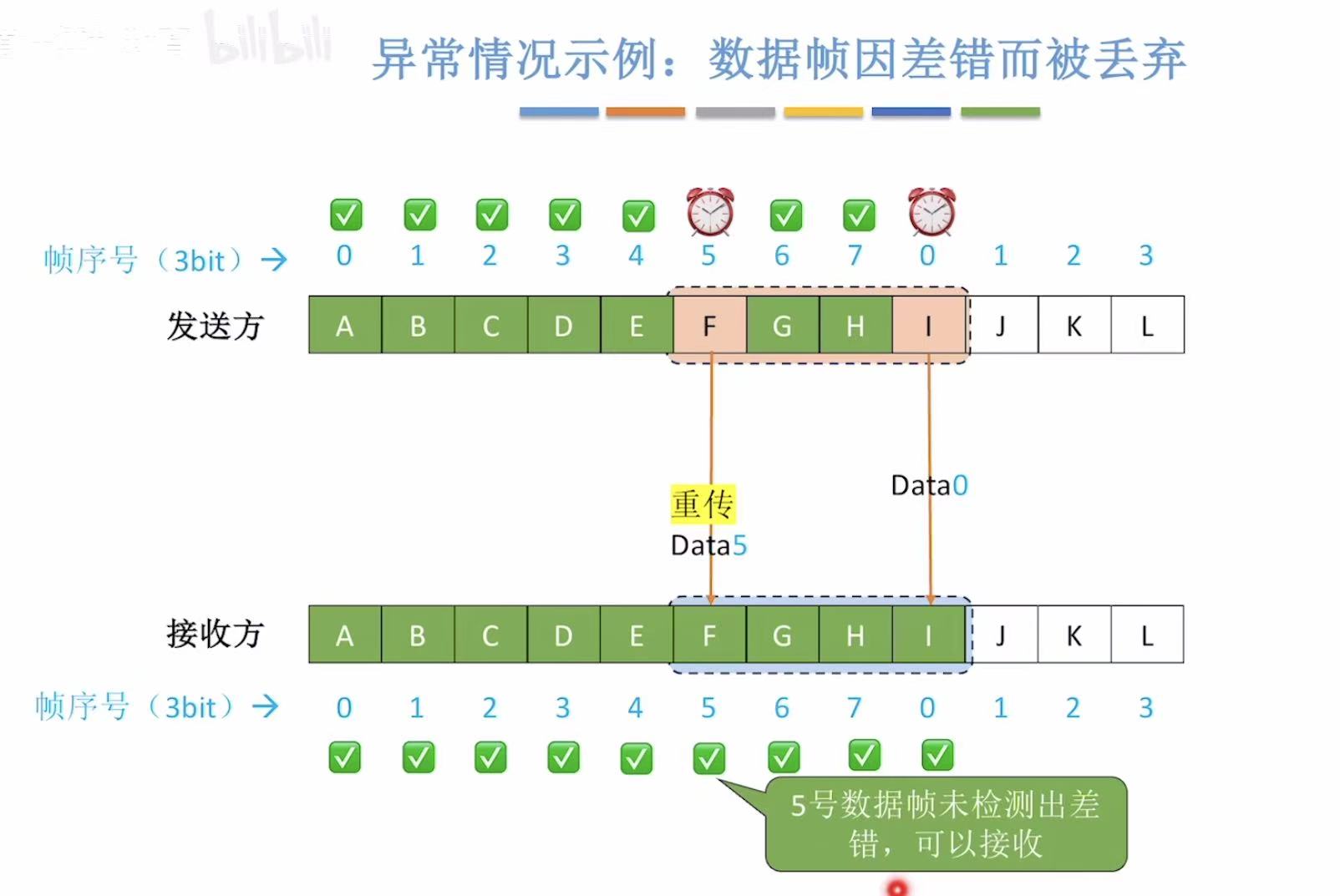

4.4 数据帧差错–>错了重来

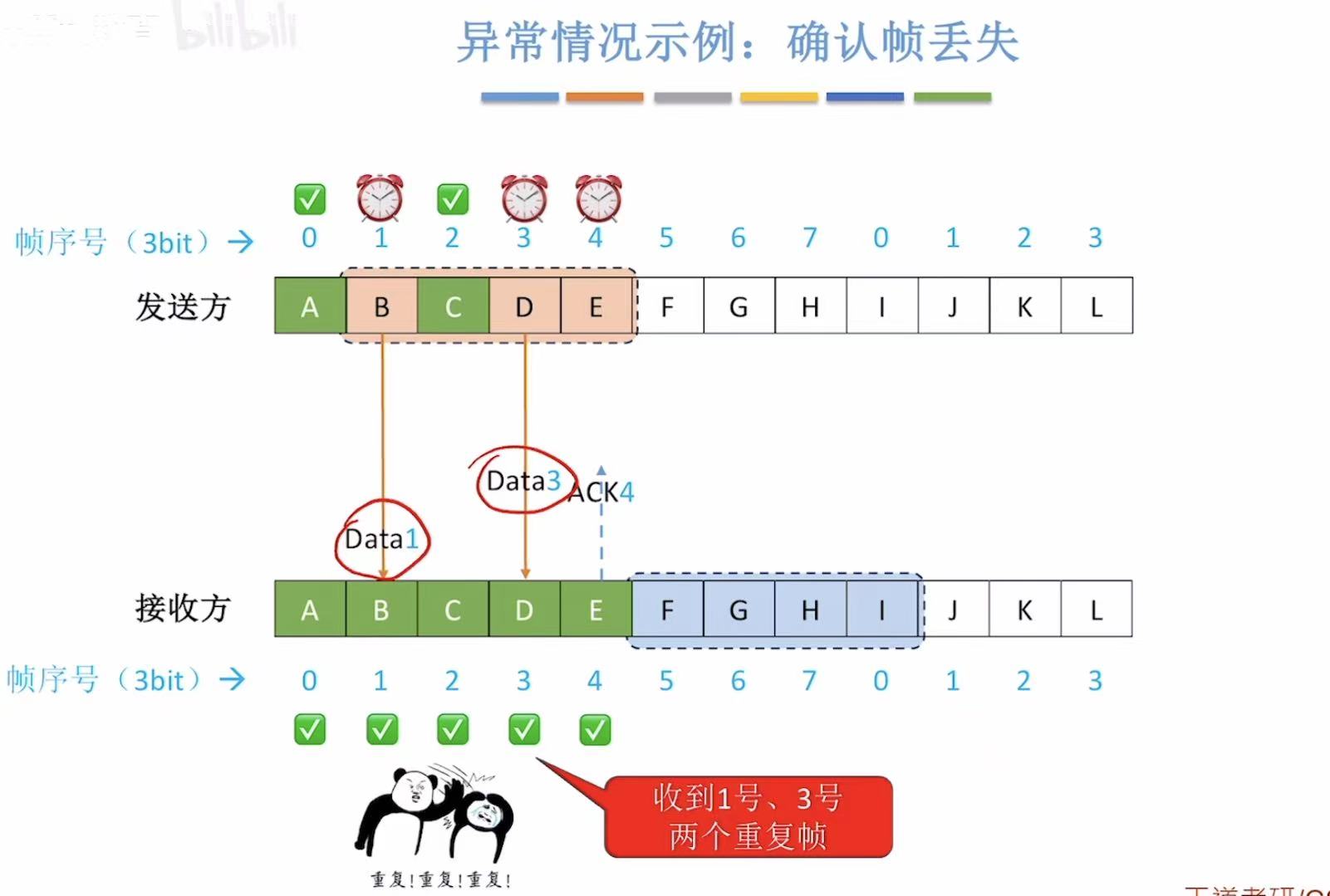

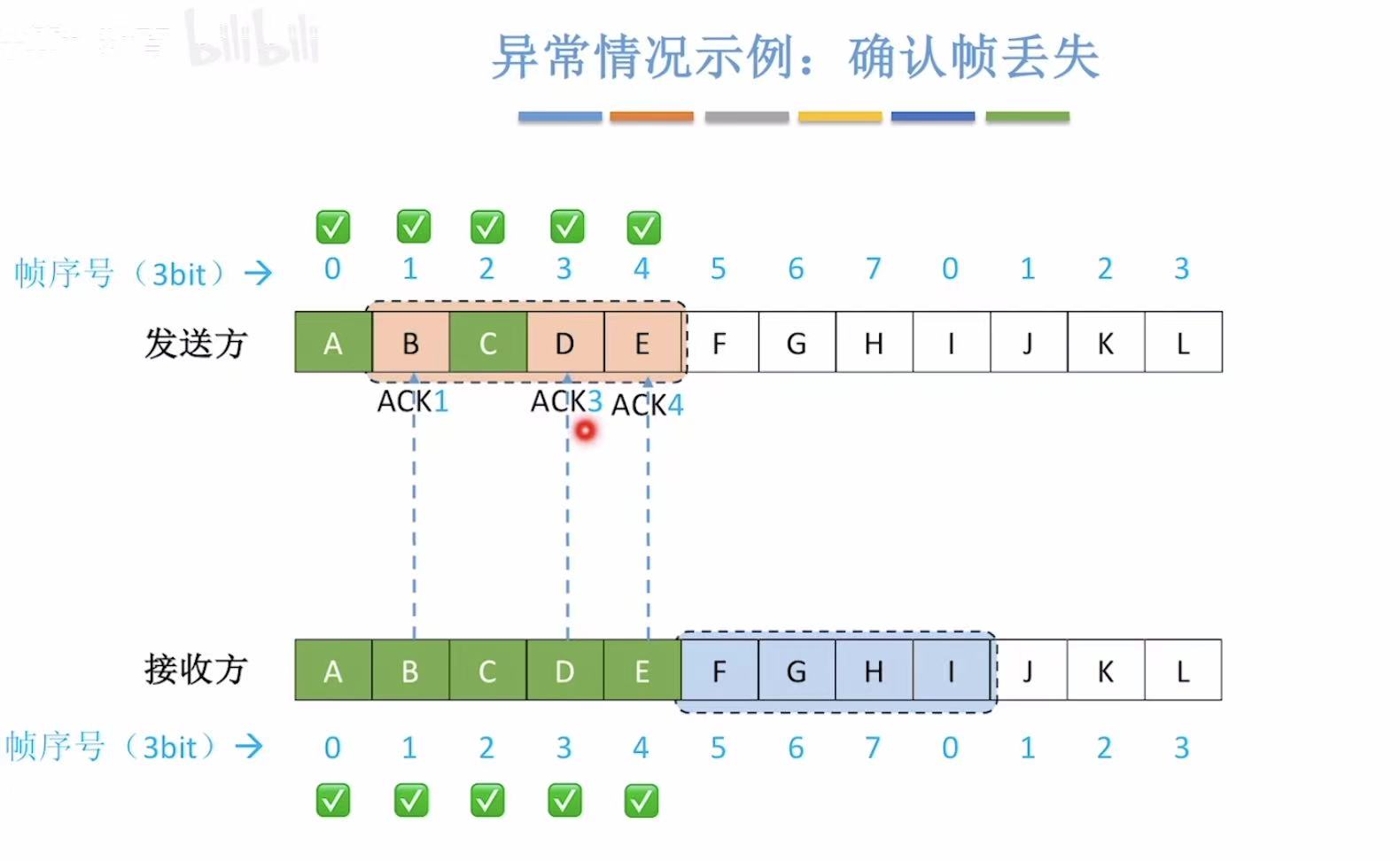

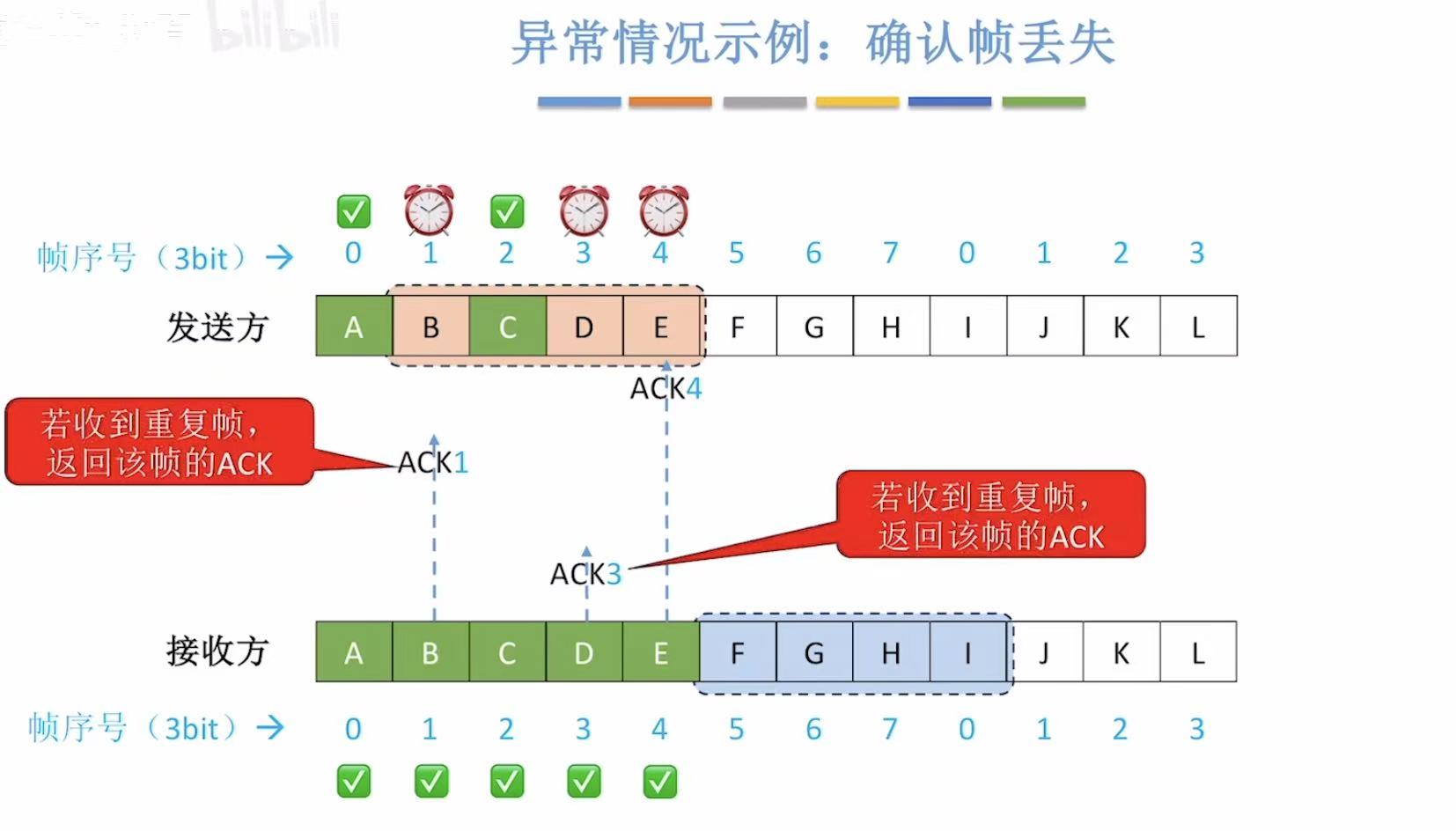

4.5 确认帧丢失–>重复帧直接重传确认帧

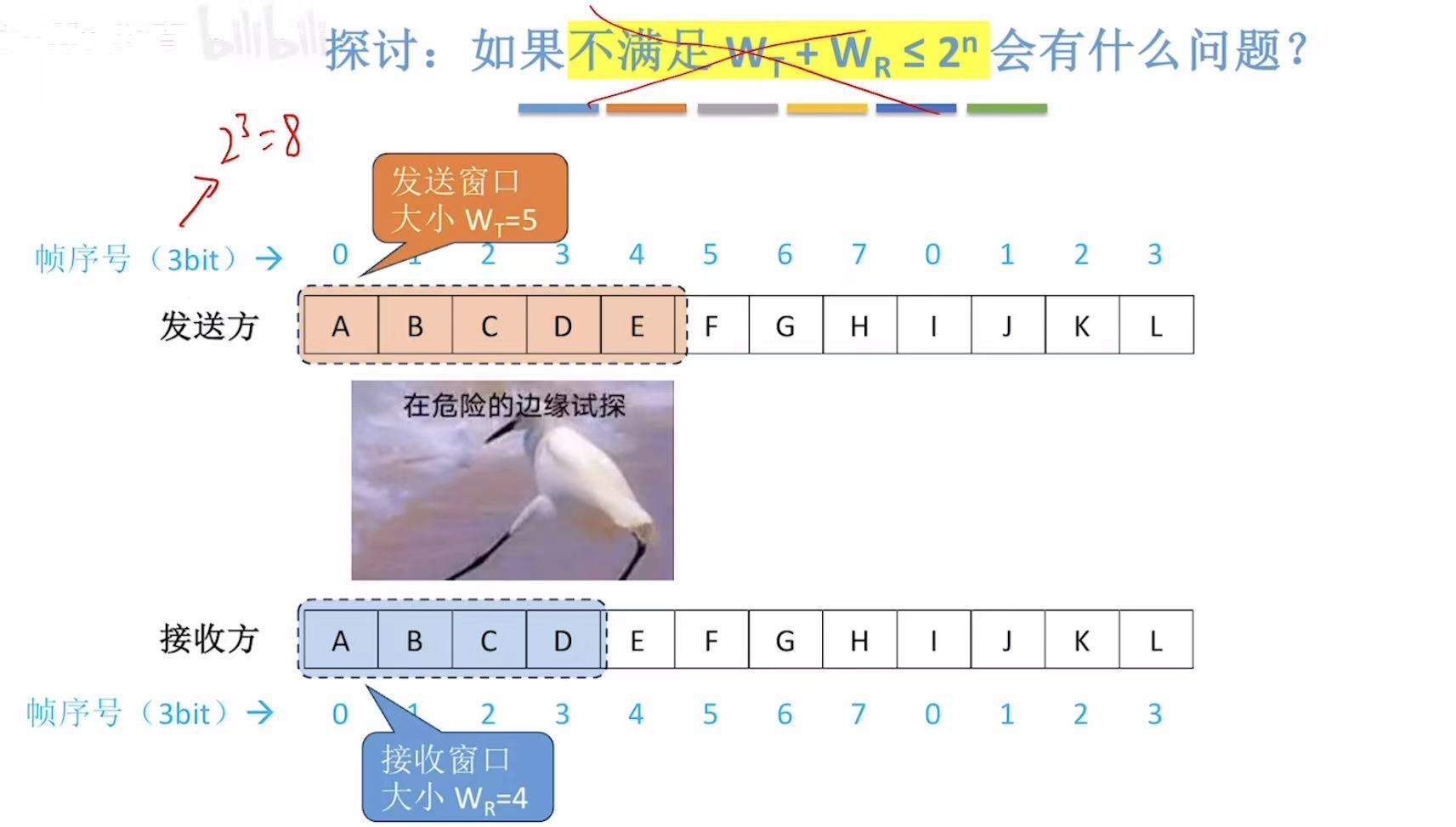

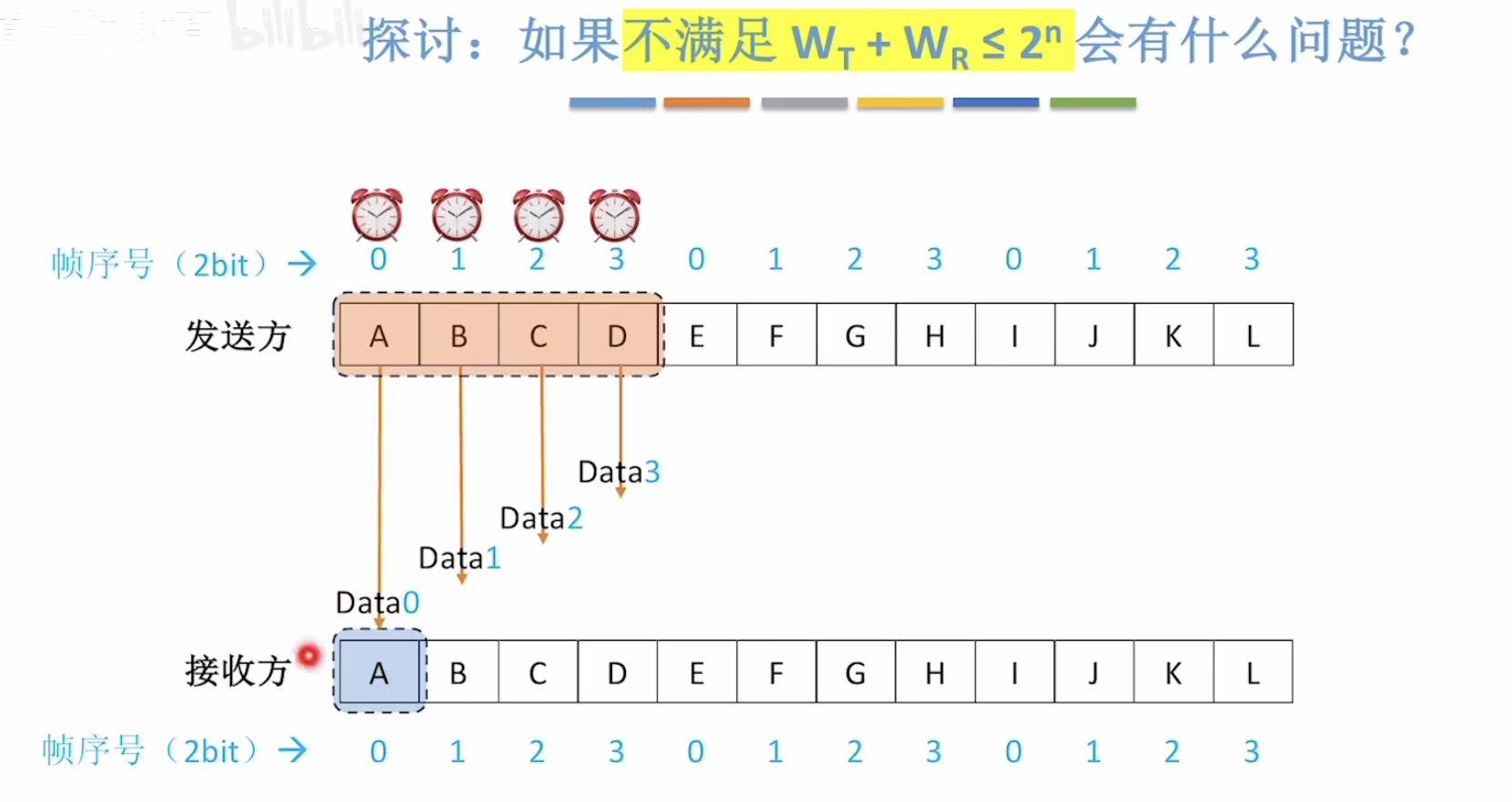

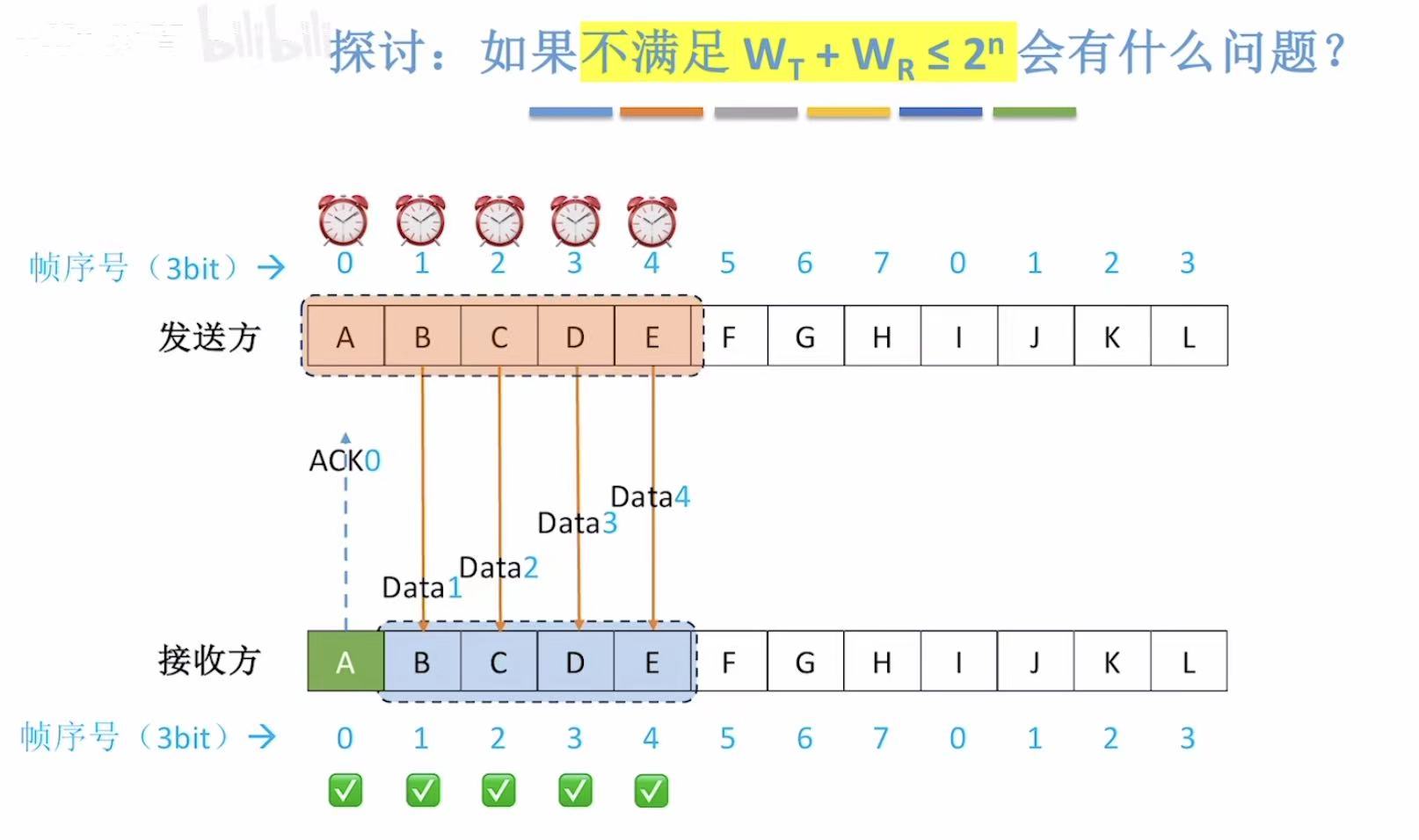

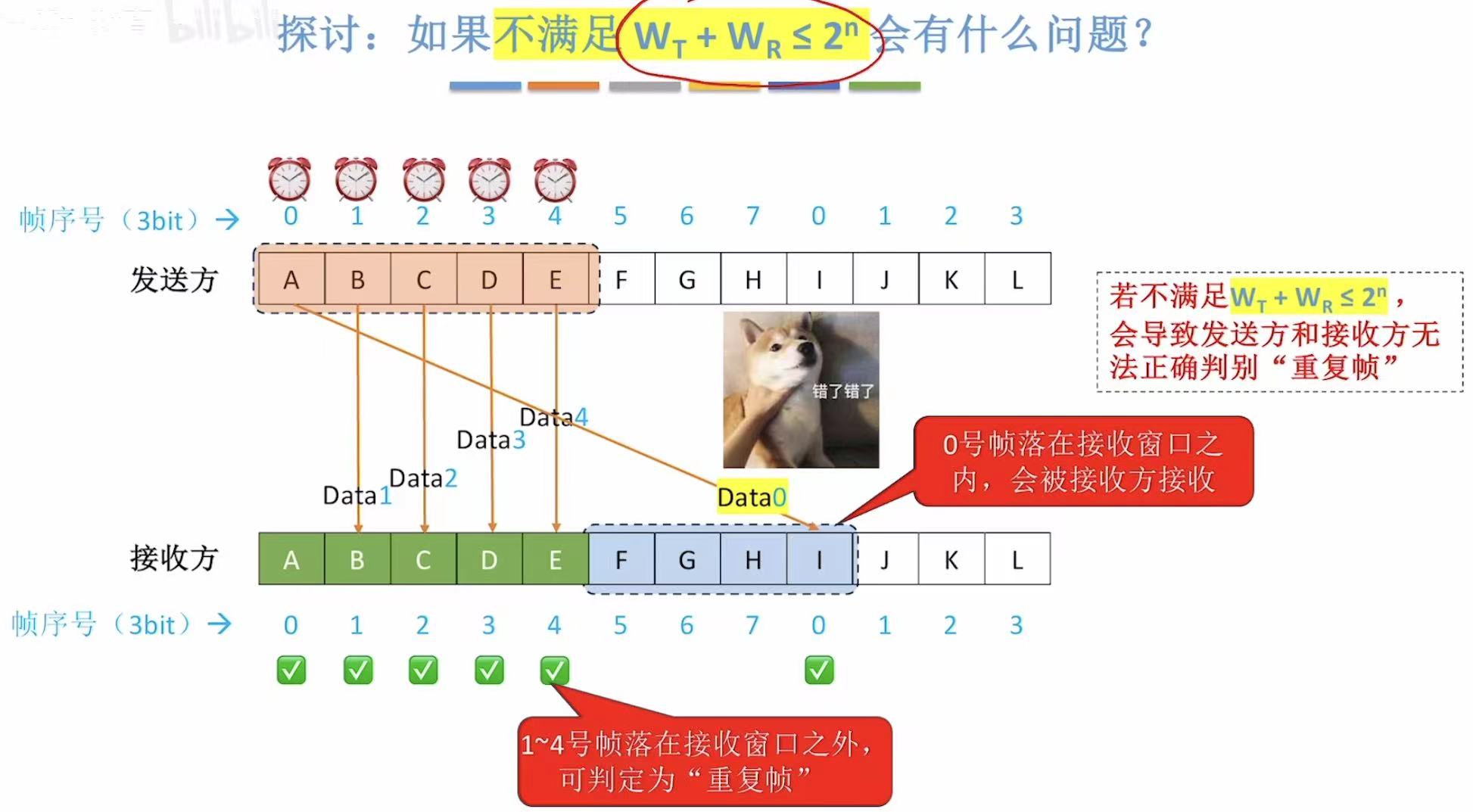

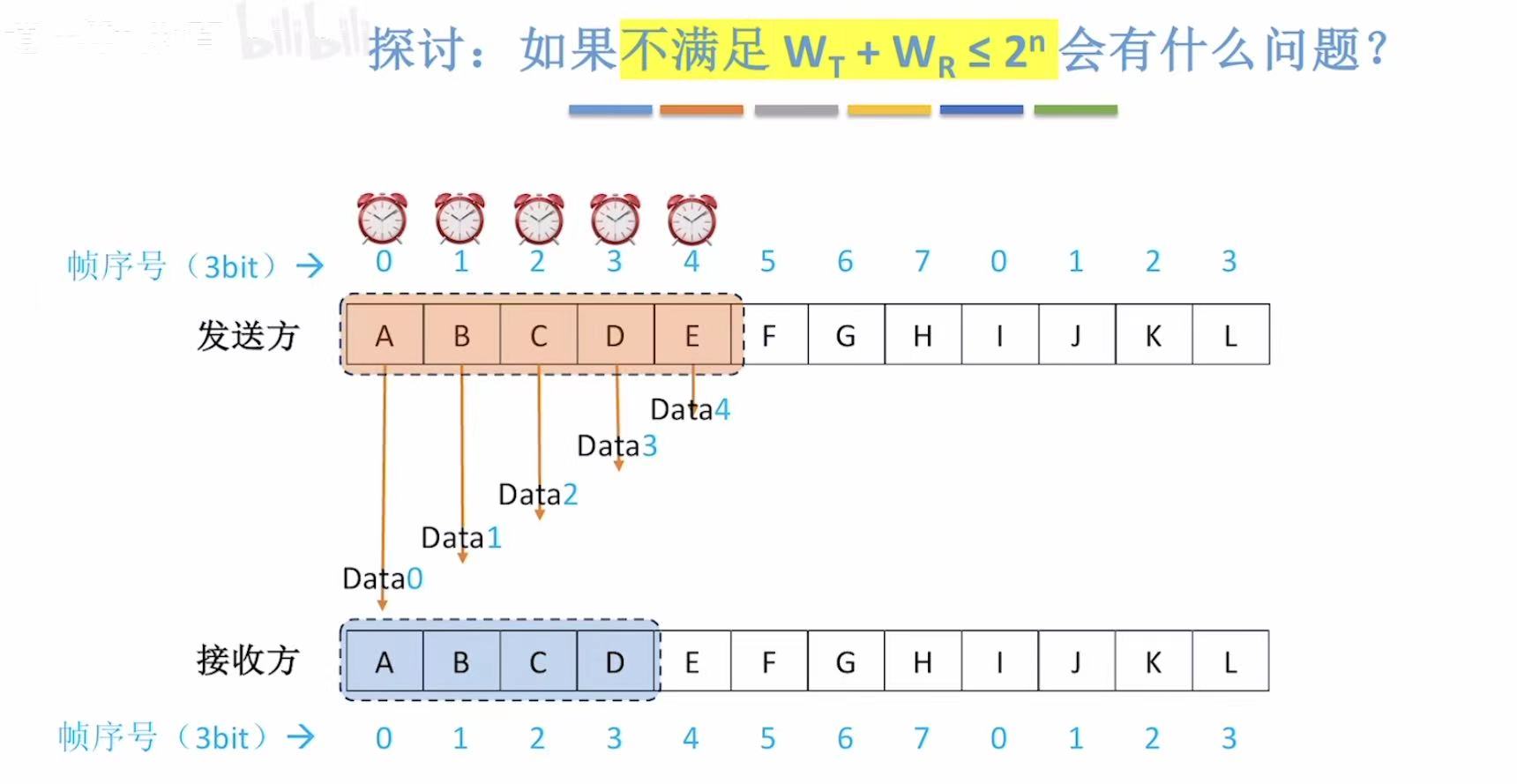

4.6 探讨

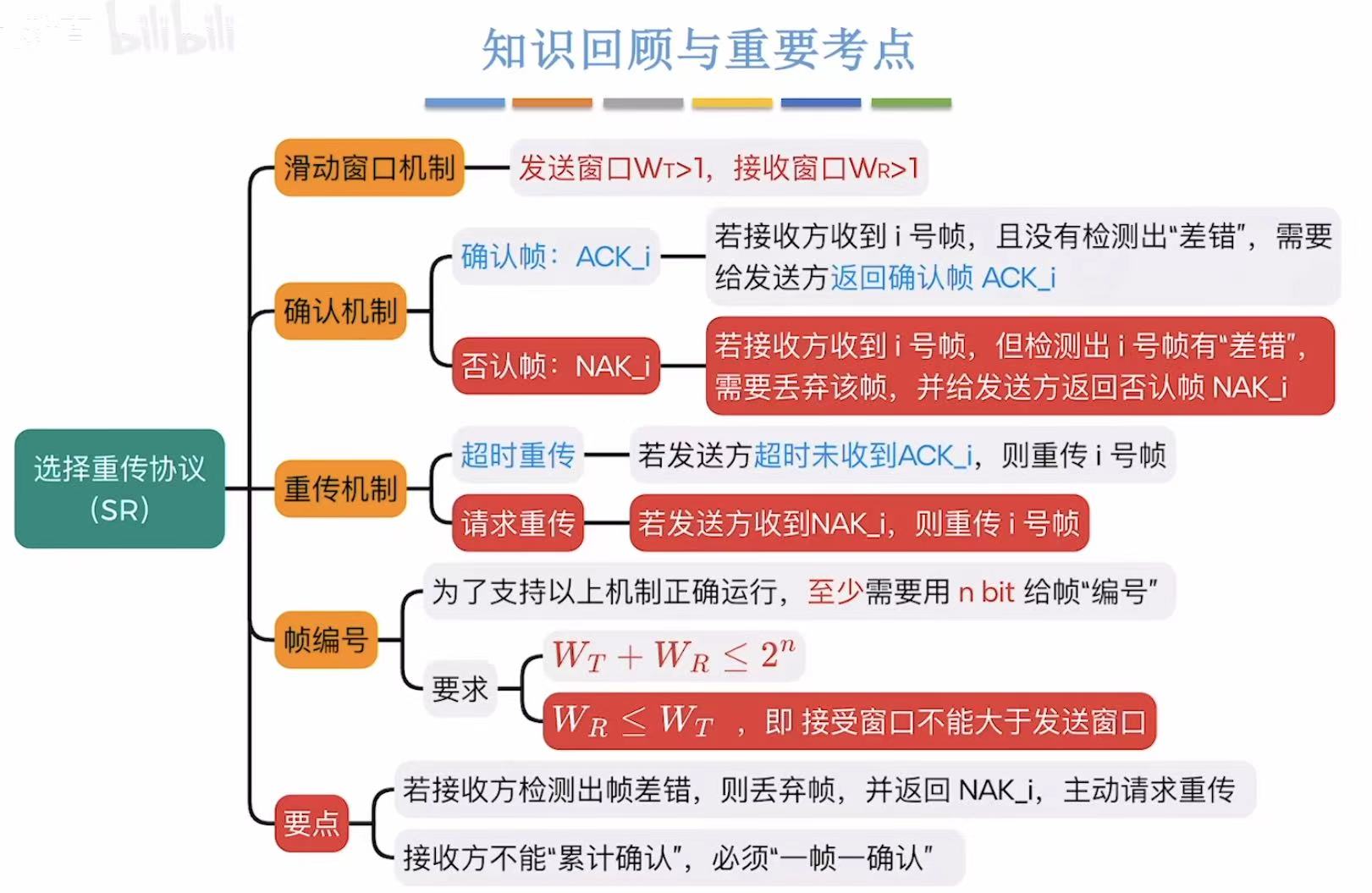

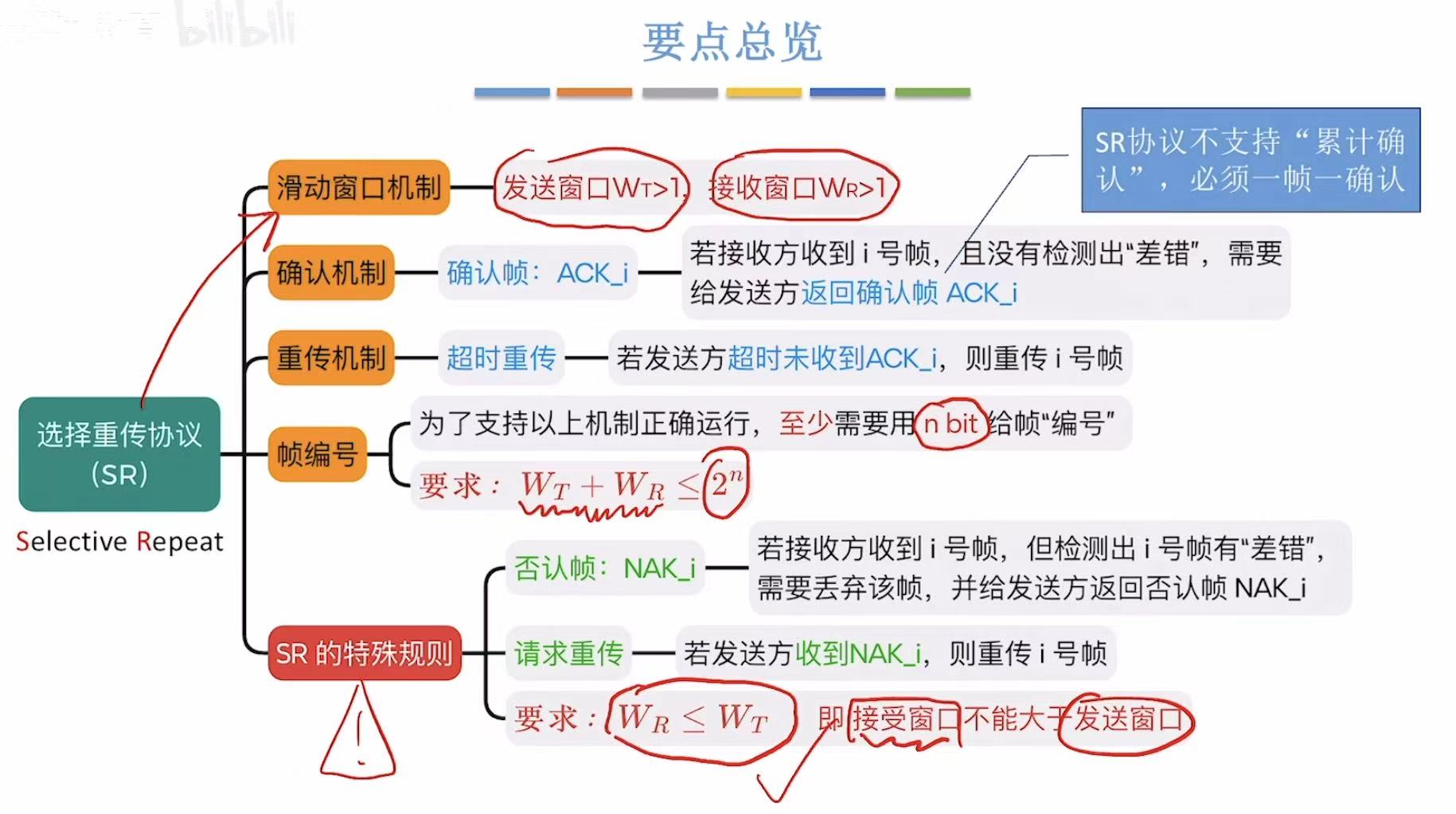

4.7 小结

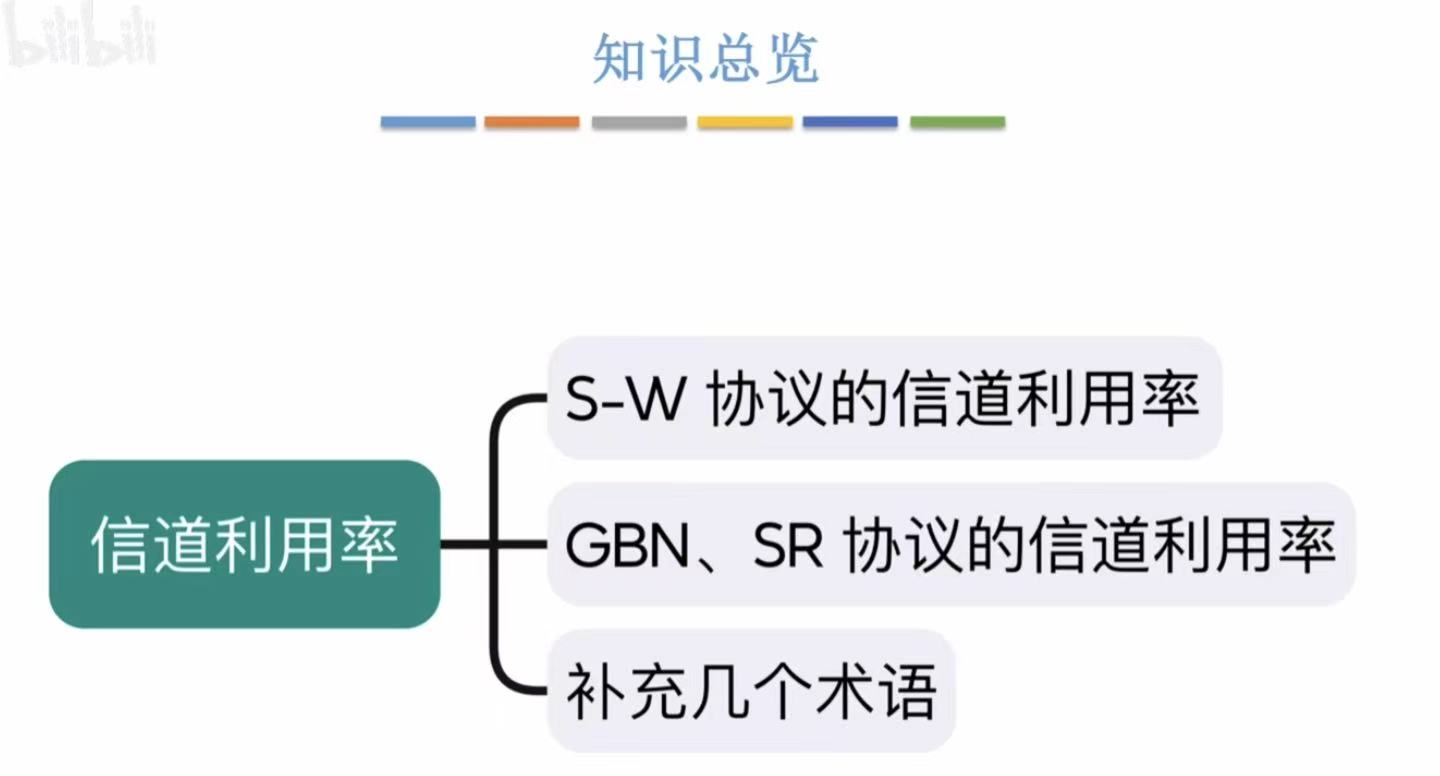

信道利用率

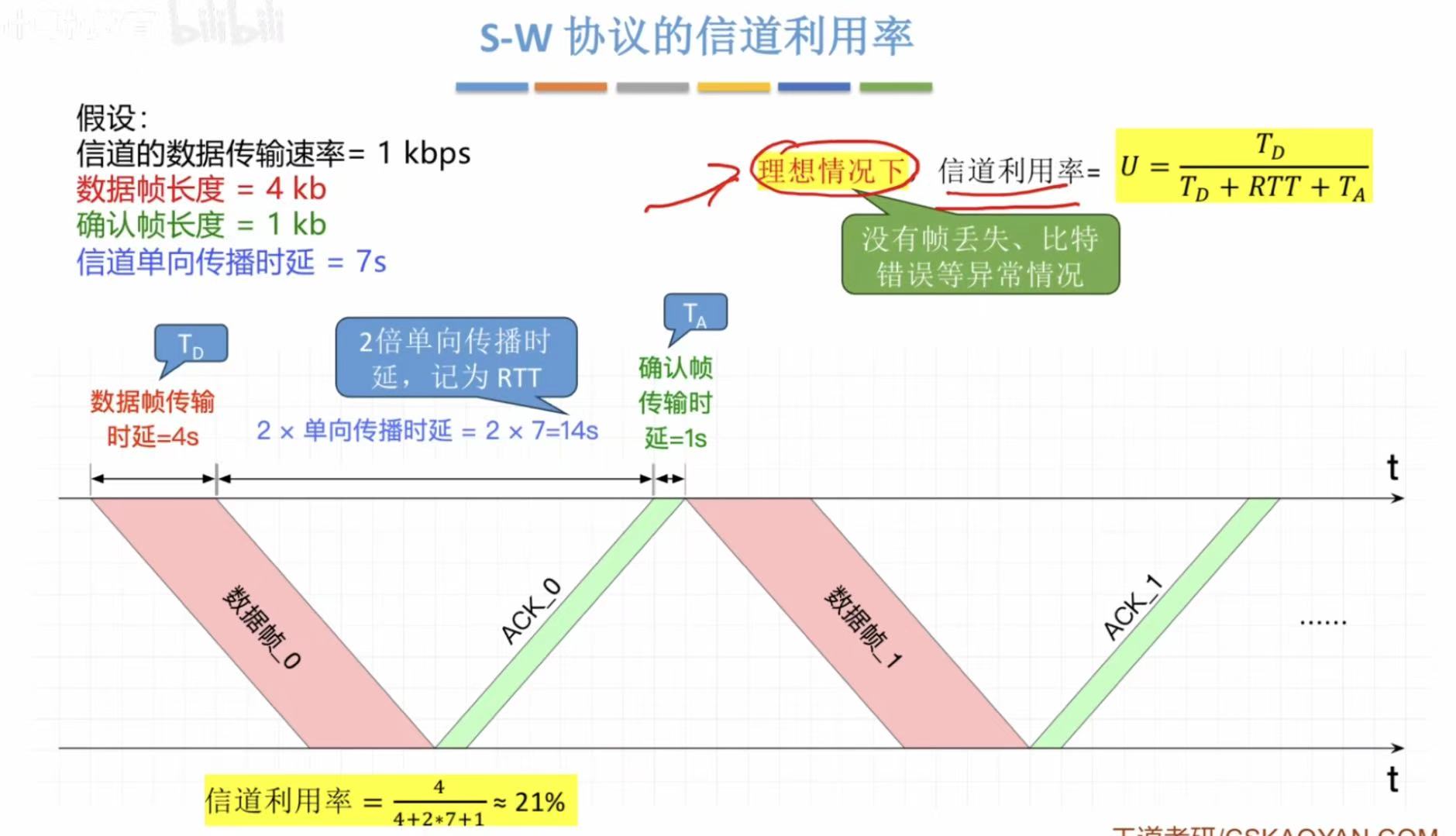

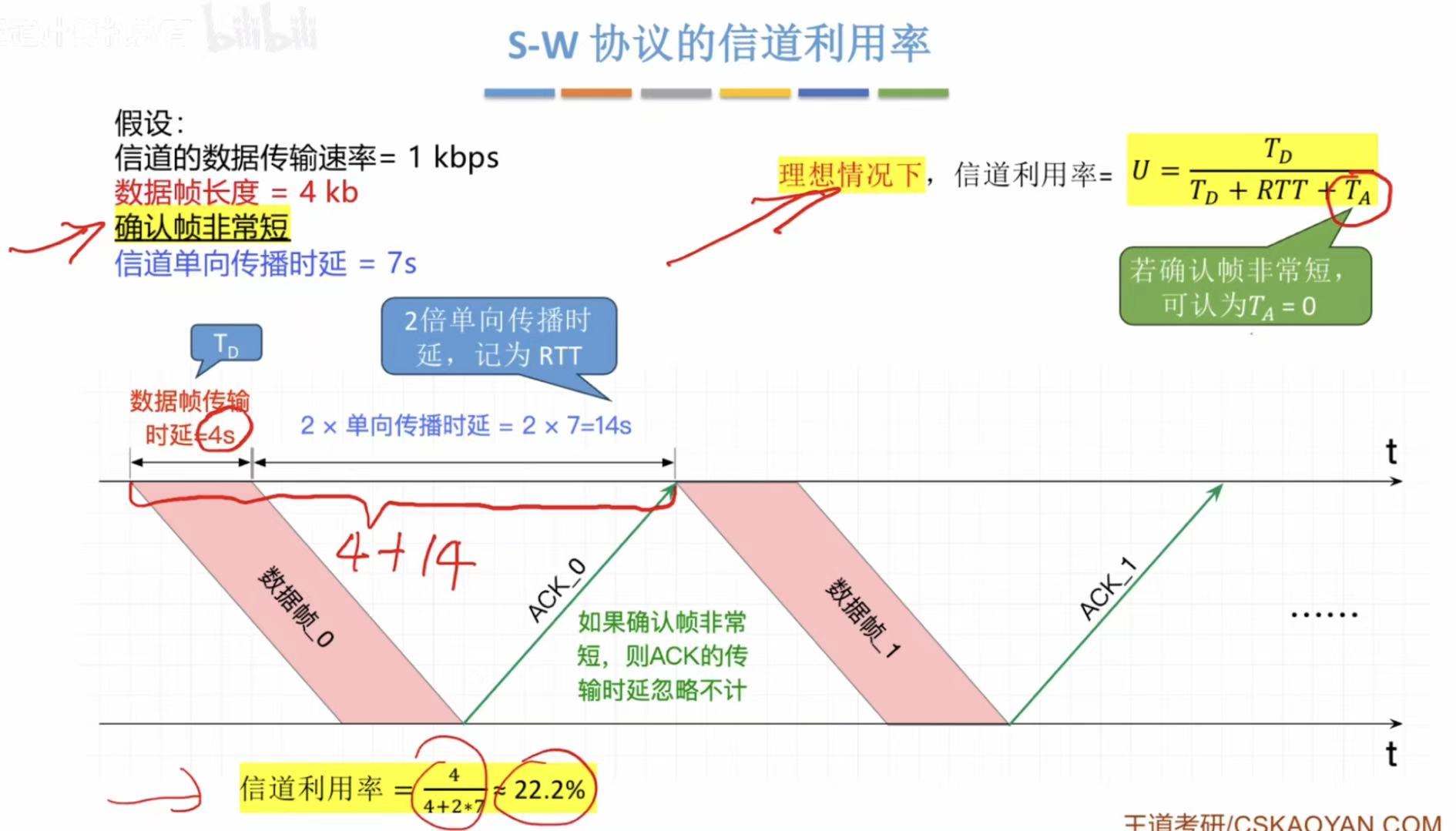

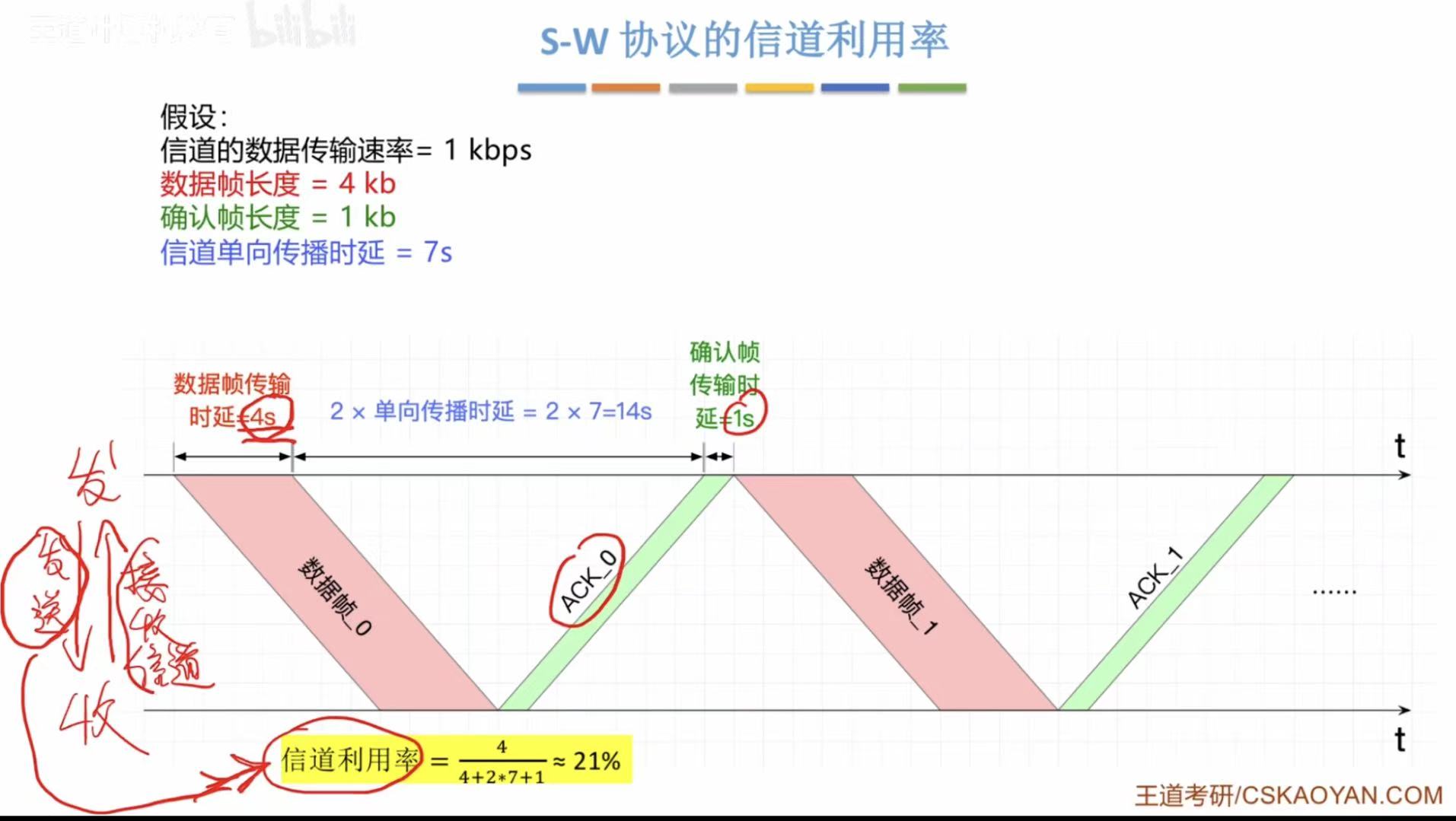

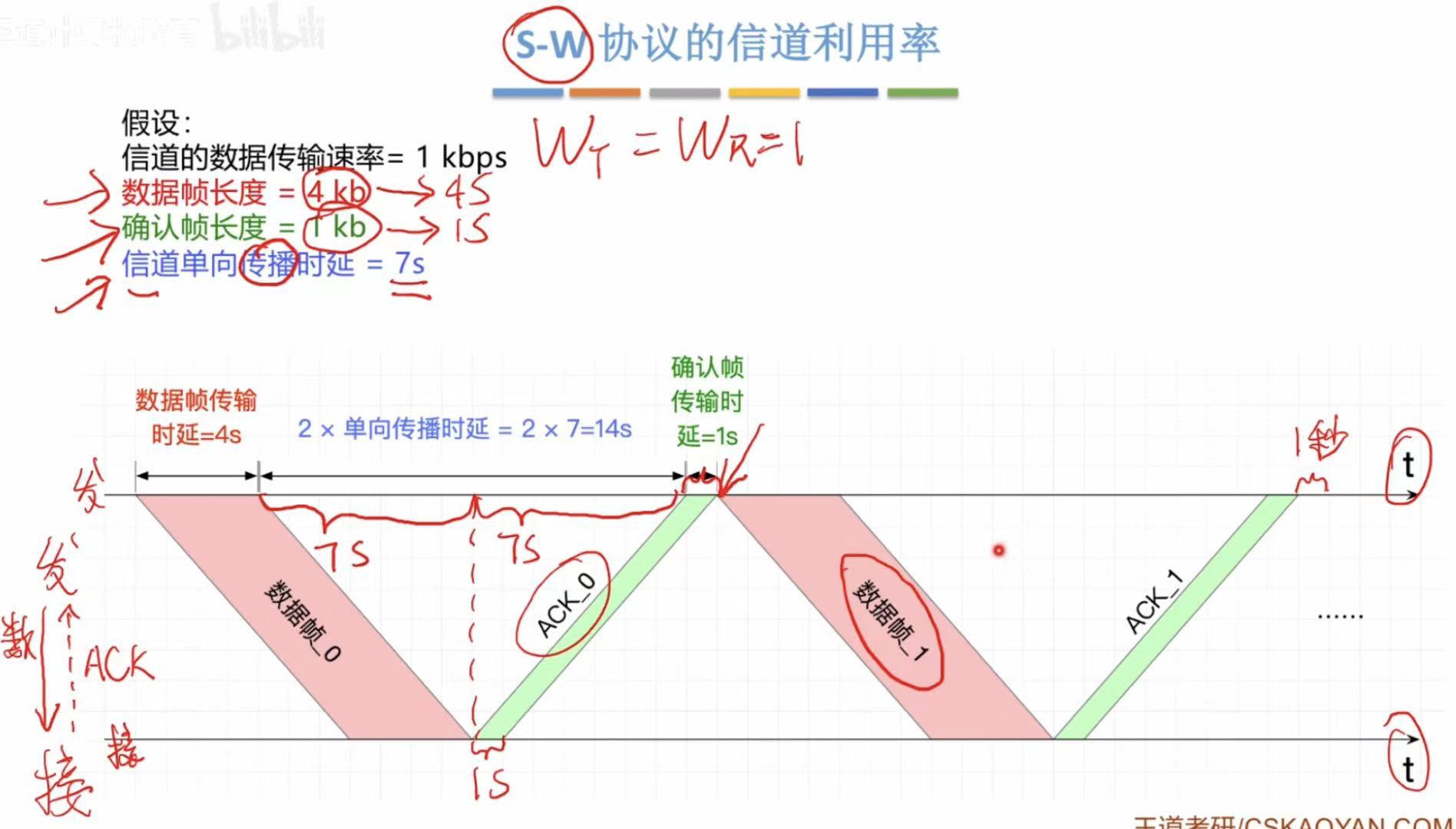

1. S-W协议

只看数据帧的传输信道利用率，确认帧是接受信道的，所以不把确认帧放在分子上。

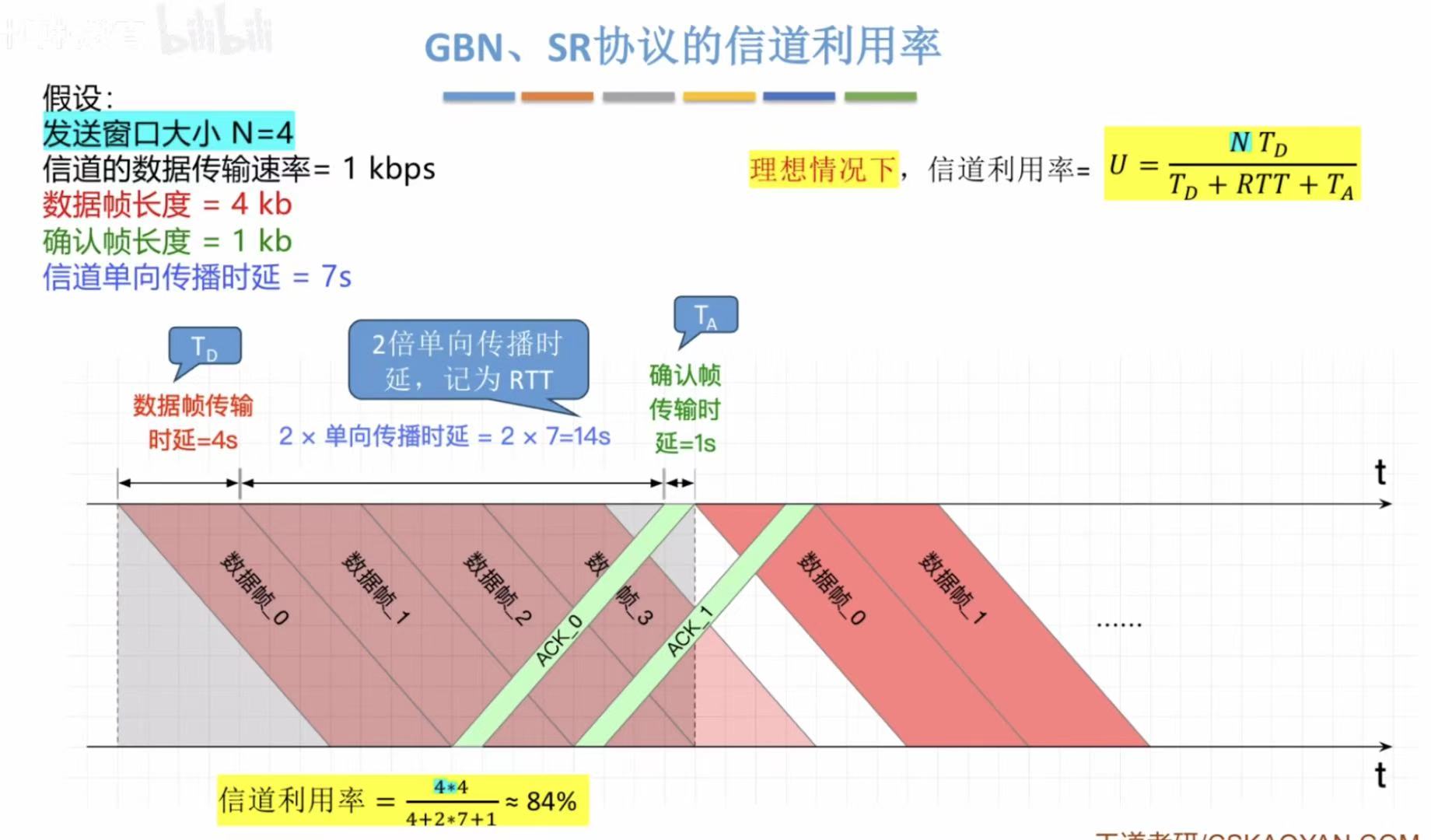

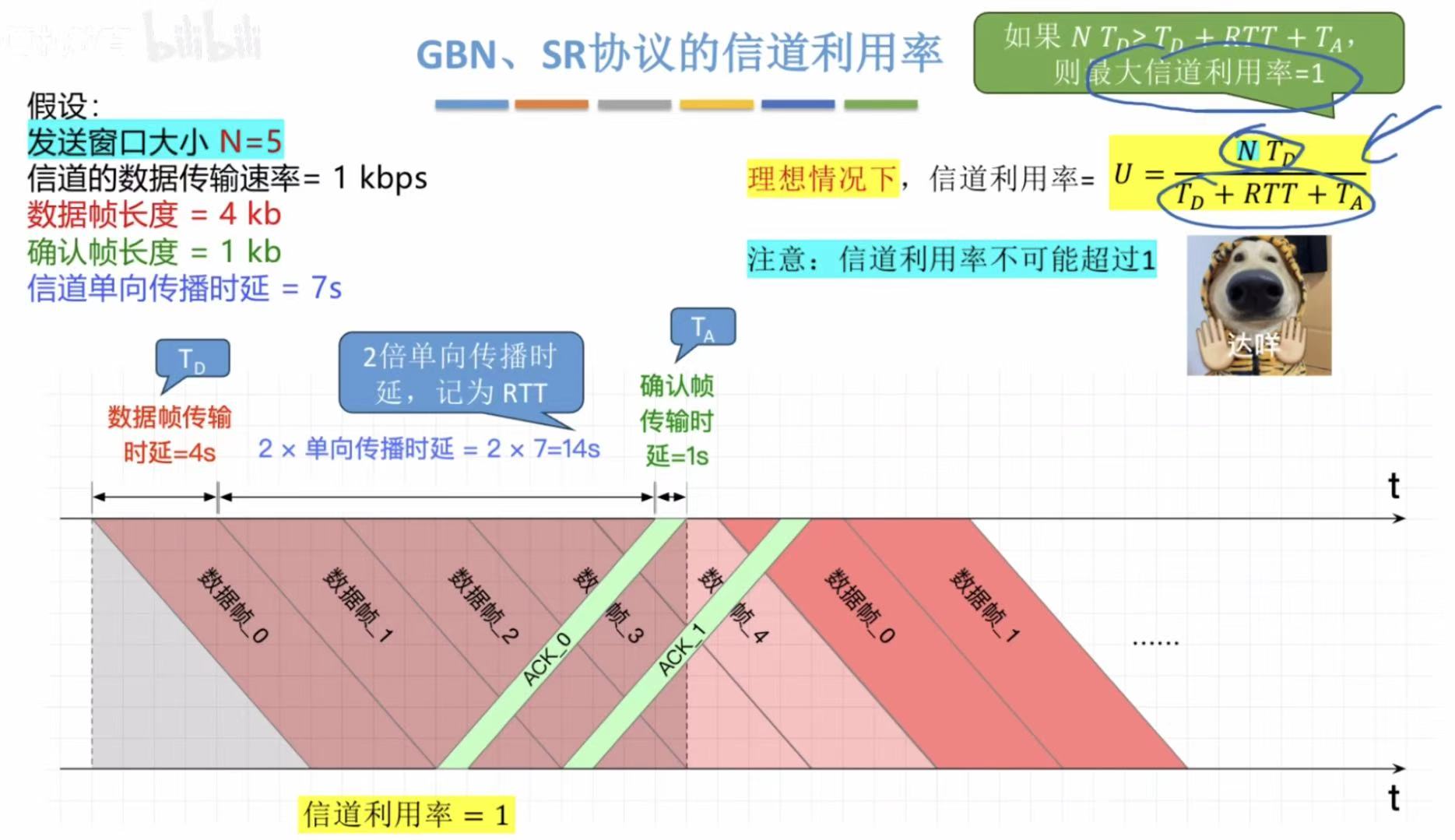

2. GBN、SR协议

3. 补充

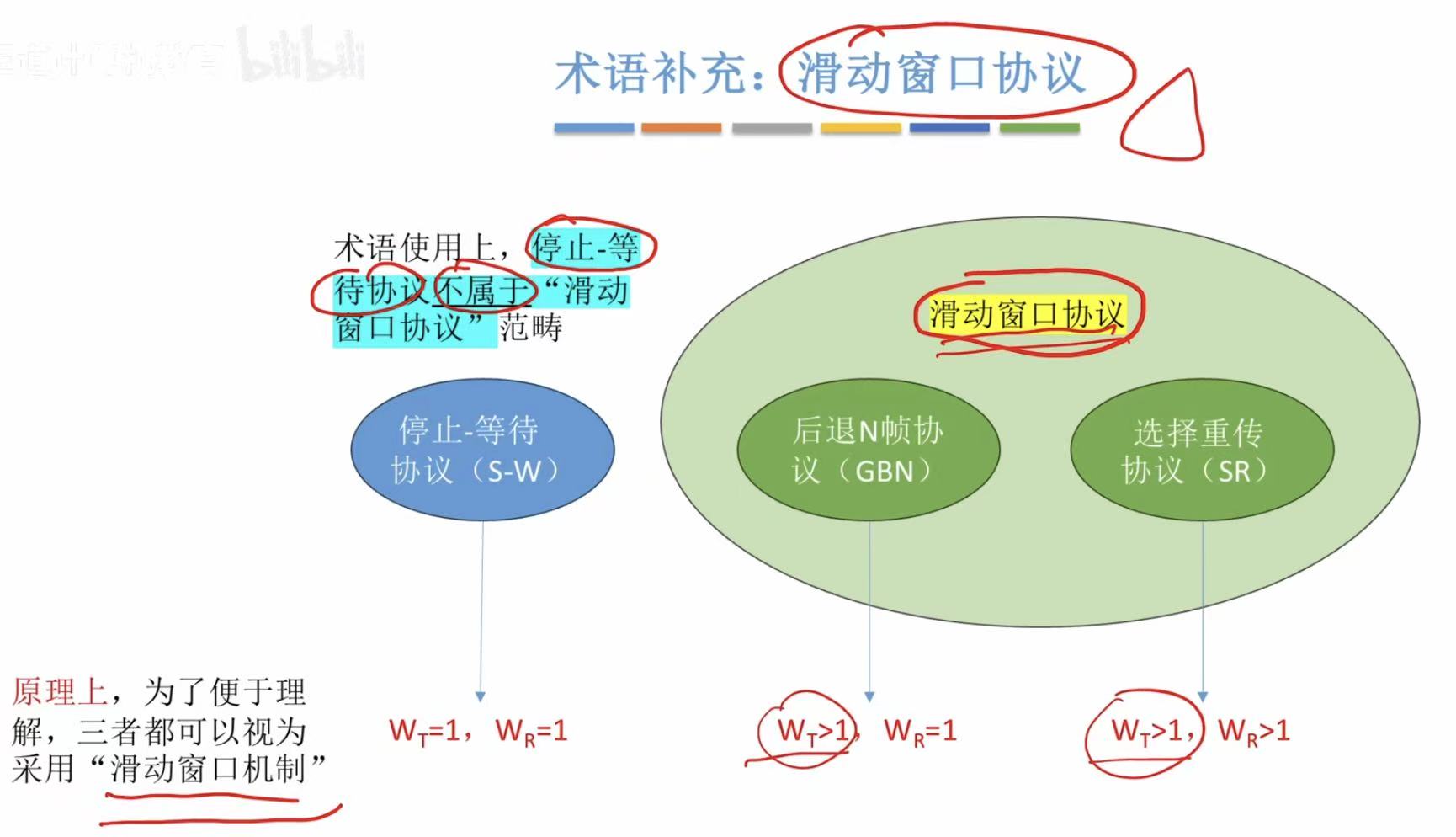

3.1 滑动窗口协议

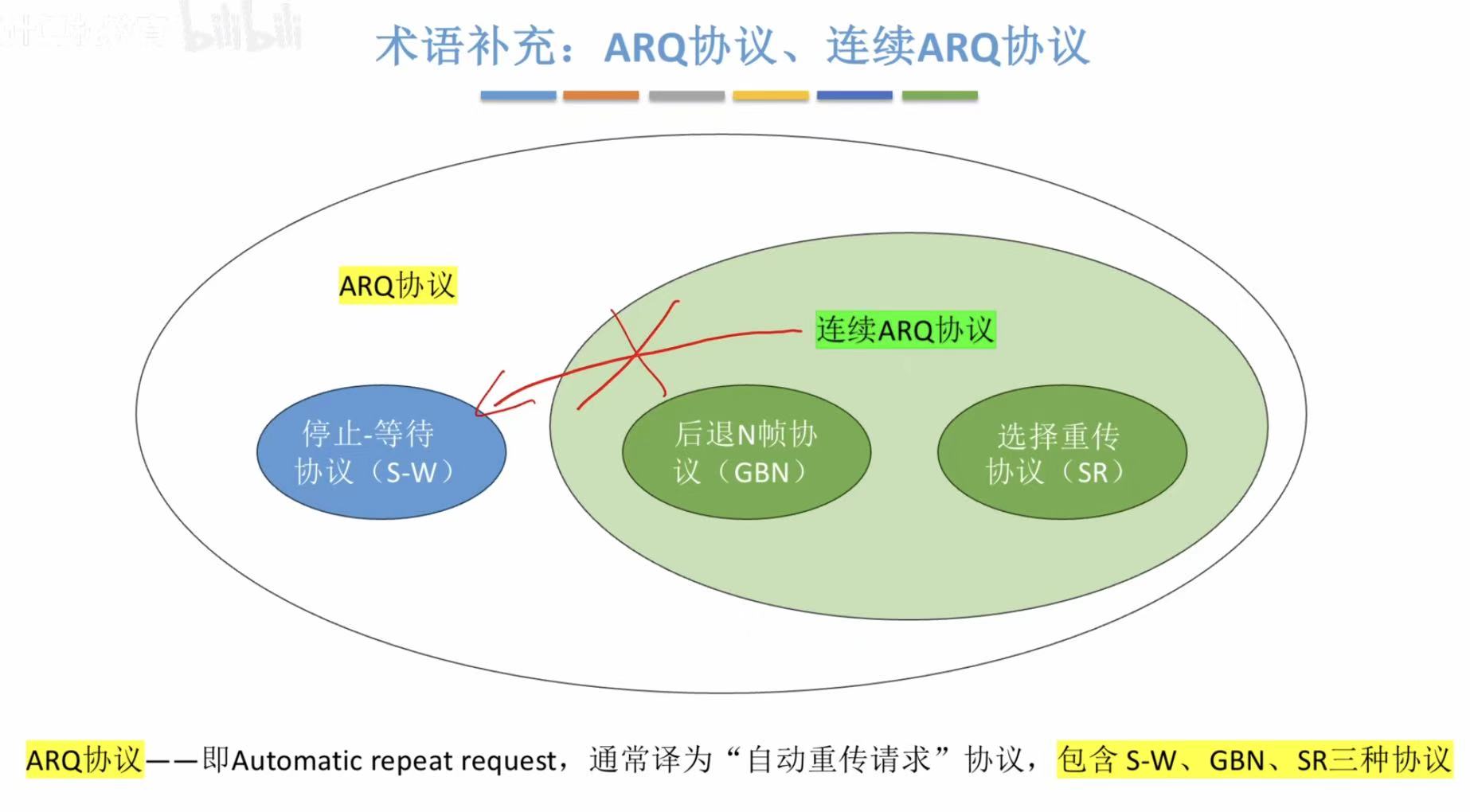

3.2 ARQ协议、连续ARQ协议

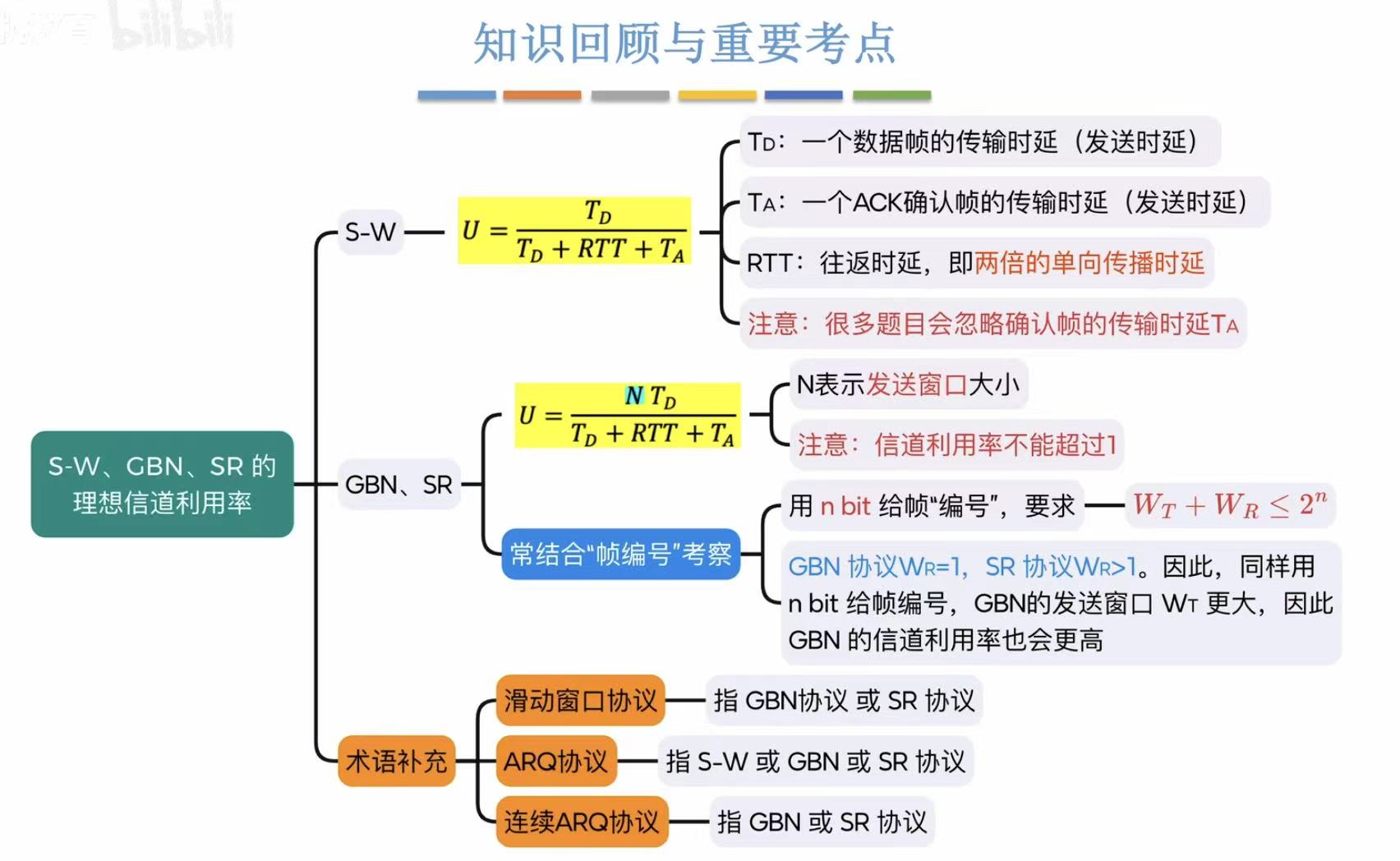

4. 小结
