Android thermal (7)_thermal core

news 2025/11/15 7:52:43

前言

前文分析过thermal zone、cooling devic以及thermal governor，这几个部分都是独立实现的，彼此之间需要一个串接者，将各部逻辑串联到一起。所以，thermal core来了。

thermal core 是 Linux 内核热管理的核心模块，属于 thermal subsystem 的中心调度层。连接温度传感器 (thermal zone) 和散热装置 (cooling device) 的“大脑”，并通过 governor 制定调节策略。具体作用如下：

抽象出 thermal zone（热源/温度监控点）。
抽象出 cooling device（散热设备/降温手段）。
提供 governor 策略（调度策略，例如 step_wise, power_allocator）。
提供用户空间接口（sysfs，UEvent，netlink）。
负责协调温度检测与散热执行，让系统不会过热或功耗过高。

thermal core 的组成：

Thermal Zone (热区/热源)：温度传感器或逻辑区域（CPU/GPU/Battery）。
Cooling Device (散热设备)：可以降低热量的硬件/软件机制。
Governor (调度器/策略)：决定如何在 cooling device 上施加控制。
Core 管理逻辑：注册/注销前面几个对象，定期采样温度或响应中断，调用 governor 来决定 cooling device 的状态等。
用户空间接口：生成sysfs 节点：/sys/class/thermal/。kobject_uevent_env() 向用户空间发送 thermal 事件。

源码说明：

（1）thermal_core：三大模块注册、管理等函数实现
（2）thermal_of：以thermal_of开头的函数，一般作用是初始化 thermal zone 和 cooling device的基本配置
（3）thermal_netlink：用户空间的接口
（4）thermal_sysfs：/sys/class/thermal/ 节点创建、维护函数
（5）thermal_helpers：thermal zone 和 cooling device 对状态、温度等值读/写的方法
（6）thermal_trip：thermal zone trip相关的函数实现

1 thermal core的初始化

1.1 thermal_init

thermal_init() 是 thermal 子系统的启动入口（以 postcore_initcall 在内核启动流程中被调用），依次完成：netlink 初始化 → 注册 governor → 分配并注册 class → 注册电源管理通知；在任一步骤失败时按逆序清理已分配的资源并返回错误码。

函数定义 __init：只在内核启动阶段使用，函数和常量可在启动完成后被丢弃（节约内存）。

static int __init thermal_init(void)
{int result; // 用于保存被调用函数的返回值，为初始化各阶段的判断依据。// 通常用于创建一个 netlink 通道 / socket，让内核 thermal subsystem 能与用户空间（daemon、test tools）通信result = thermal_netlink_init();if (result)goto error;// 注册内核中可用的 thermal governor，后面详细看。result = thermal_register_governors();if (result)goto unregister_netlink; // 错误处理，清理上一步创建成功的结果，回滚。// 为 struct class 分配内存并置零（kzalloc）。GFP_KERNEL 表示可睡眠分配（在初始化时通常允许）。thermal_class = kzalloc(sizeof(*thermal_class), GFP_KERNEL);if (!thermal_class) {result = -ENOMEM;goto unregister_governors; // 错误处理，清理上一步创建成功的结果，回滚。}thermal_class->name = "thermal"; // 把 class 的 name 指向字面量 "thermal"thermal_class->dev_release = thermal_release; // 设置 dev_release 回调为 thermal_release// class_register() 将 class 注册到 sysfs（/sys/class/thermal）// 户空间可见并可创建基于该 class 的设备节点（如 thermal_zone*、cooling_device*result = class_register(thermal_class);if (result) {kfree(thermal_class); // 释放之前分配的 thermal_class 内存thermal_class = NULL;goto unregister_governors; // 错误处理，清理上一步创建成功的结果，回滚。}// 向电源管理子系统注册一个 notifier（thermal_pm_nb）// 用于在系统 suspend/resume（或其他 PM 事件）时得到回调，thermal core 可借此做特殊处理result = register_pm_notifier(&thermal_pm_nb);if (result)// 如果注册 PM notifier 失败：不是致命错误。可以继续。pr_warn("Thermal: Can not register suspend notifier, return %d\n",result);return 0;unregister_governors:thermal_unregister_governors(); // 卸载之前注册的 governors
unregister_netlink:thermal_netlink_exit(); // 关闭并释放 netlink 资源
error:// 销毁（destroy）两个 mutex（thermal_list_lock 与 thermal_governor_lock）mutex_destroy(&thermal_list_lock);mutex_destroy(&thermal_governor_lock);return result; //返回错误码
}
// postcore_initcall 在内核启动流程中被调用，向内核添加thermal core
postcore_initcall(thermal_init);

【关键步骤】
步骤一：
调用 thermal_netlink_init()：通常用于创建一个 netlink 通道 / socket，让内核 thermal subsystem 能与用户空间（daemon、test tools）通信。这一步让 thermal 文件系统有意义了，/sys/class/thermal 可以被用户空间访问。

步骤二：
thermal_register_governors 向内核注册thermal governor管理策略，策略决定温控的执行效率。

步骤三：
register_pm_notifier()：向电源管理子系统注册一个 notifier（thermal_pm_nb），用于在系统 suspend/resume（或其他 PM 事件）时得到回调，thermal core 可借此做特殊处理（例如在 suspend 时调整策略）。温升/功耗基本是不分家的，因此在控温的情况，是否需要严格控制功耗，需要电源管理系统支持。

1.2 thermal_netlink

genl_family 声明 + thermal_netlink_init/exit 在内核启动时构造并注册了一个 Generic Netlink family（用于 thermal ←→ userspace 的控制与事件通道）。

thermal_netlink_init() 调用 genl_register_family() 注册该 family，thermal_netlink_exit() 注销。此 family 的名字/版本/属性/多播组/命令/属性解析规则都在 thermal_gnl_family 里声明。

1.2.1 thermal_gnl_family

static struct genl_family thermal_gnl_family __ro_after_init = {.hdrsize	= 0,.name		= THERMAL_GENL_FAMILY_NAME,.version	= THERMAL_GENL_VERSION,.maxattr	= THERMAL_GENL_ATTR_MAX,.policy		= thermal_genl_policy,.small_ops	= thermal_genl_ops,.n_small_ops	= ARRAY_SIZE(thermal_genl_ops),.resv_start_op	= THERMAL_GENL_CMD_CDEV_GET + 1,.mcgrps		= thermal_genl_mcgrps,.n_mcgrps	= ARRAY_SIZE(thermal_genl_mcgrps),
};

__ro_after_init
该属性把数据放到 .data…ro_after_init 段，内核在初始化结束后会把这段内存变为只读。适合“只在 init 写一次、之后只读”的静态数据（比如这个 family 描述）。
.hdrsize = 0
指定 generic-netlink 的“私有 header”大小；0 表示不添加额外的家族特定 header（handlers 直接使用 standard genl header + attrs）。
.name = THERMAL_GENL_FAMILY_NAME / .version = THERMAL_GENL_VERSION
family 的名字与版本，由 UAPI 宏定义（userspace 通过相同名字/版本来打开该 family）。不同内核树/版本里宏名或字符串可能略有差别（比如 “thermal”、“thermal_event” 等），要以目标内核的 include/uapi/linux/thermal.h 为准。
.maxattr = THERMAL_GENL_ATTR_MAX / .policy = thermal_genl_policy
① maxattr：声明属性的最大编号（用于 attribute 索引与边界检查）。
② policy：是一个 struct nla_policy[]，用来对收到 netlink 消息的 attribute 做类型与长度校验（例如 NLA_U32, NLA_NESTED 等），避免 userspace 传入非法 TLV。thermal 的 policy 会定义像 TZ、TZ_ID、TZ_TEMP、CDEV 等属性的类型/嵌套结构。
.small_ops / .n_small_ops
这里使用了 generic-netlink 的 small_ops 接口（相对于传统 .ops/.n_ops）。small_ops 是后来加入的一个轻量化注册方式，适合那些处理逻辑简单、消息体小的命令，可以减少内核在处理时的开销。thermal 使用 thermal_genl_ops 把若干命令映射到处理函数。
.resv_start_op = THERMAL_GENL_CMD_CDEV_GET + 1
这是个兼容性/策略项：generic-netlink core 对于小于 resv_start_op 的操作允许不使用 policy（即老命令/保留命令不会由 core 自动解析/验证 attributes），而从 resv_start_op 开始的命令如果没有 policy 将被拒绝。这个机制帮助保持向后兼容并区分“老命令”和“新命令”的 attribute 验证策略。简而言之：作者把 THRMAL_GENL_CMD_CDEV_GET 及之前的命令视作“保留/兼容”区。
.mcgrps / .n_mcgrps
定义该 family 的 multicast groups（热事件通常通过 multicast 发送给订阅的 userspace）。thermal 常见的组名有 event / sampling 等，userspace 可以订阅这些组以接收 trip、critical、device-fault、采样等事件通知。

1.2.2 thermal_genl_xxx

（1）struct nla_policy thermal_genl_policy[THERMAL_GENL_ATTR_MAX + 1]
nla_policy 数组，列出每个 attribute 的类型（例如 THERMAL_GENL_ATTR_TZ_ID → NLA_U32，THERMAL_GENL_ATTR_TZ → NLA_NESTED），用于由 netlink core/handler 做 attribute 验证并安全抽取数据.

static const struct nla_policy thermal_genl_policy[THERMAL_GENL_ATTR_MAX + 1] = {/* Thermal zone */[THERMAL_GENL_ATTR_TZ]			= { .type = NLA_NESTED },[THERMAL_GENL_ATTR_TZ_ID]		= { .type = NLA_U32 },[THERMAL_GENL_ATTR_TZ_TEMP]		= { .type = NLA_U32 },[THERMAL_GENL_ATTR_TZ_TRIP]		= { .type = NLA_NESTED },[THERMAL_GENL_ATTR_TZ_TRIP_ID]		= { .type = NLA_U32 },[THERMAL_GENL_ATTR_TZ_TRIP_TEMP]	= { .type = NLA_U32 },[THERMAL_GENL_ATTR_TZ_TRIP_TYPE]	= { .type = NLA_U32 },[THERMAL_GENL_ATTR_TZ_TRIP_HYST]	= { .type = NLA_U32 },[THERMAL_GENL_ATTR_TZ_MODE]		= { .type = NLA_U32 },[THERMAL_GENL_ATTR_TZ_CDEV_WEIGHT]	= { .type = NLA_U32 },[THERMAL_GENL_ATTR_TZ_NAME]		= { .type = NLA_STRING,.len = THERMAL_NAME_LENGTH },/* Governor(s) */[THERMAL_GENL_ATTR_TZ_GOV]		= { .type = NLA_NESTED },[THERMAL_GENL_ATTR_TZ_GOV_NAME]		= { .type = NLA_STRING,.len = THERMAL_NAME_LENGTH },/* Cooling devices */[THERMAL_GENL_ATTR_CDEV]		= { .type = NLA_NESTED },[THERMAL_GENL_ATTR_CDEV_ID]		= { .type = NLA_U32 },[THERMAL_GENL_ATTR_CDEV_CUR_STATE]	= { .type = NLA_U32 },[THERMAL_GENL_ATTR_CDEV_MAX_STATE]	= { .type = NLA_U32 },[THERMAL_GENL_ATTR_CDEV_NAME]		= { .type = NLA_STRING,.len = THERMAL_NAME_LENGTH },/* CPU capabilities */[THERMAL_GENL_ATTR_CPU_CAPABILITY]		= { .type = NLA_NESTED },[THERMAL_GENL_ATTR_CPU_CAPABILITY_ID]		= { .type = NLA_U32 },[THERMAL_GENL_ATTR_CPU_CAPABILITY_PERFORMANCE]	= { .type = NLA_U32 },[THERMAL_GENL_ATTR_CPU_CAPABILITY_EFFICIENCY]	= { .type = NLA_U32 },
};

（2）struct genl_small_ops thermal_genl_ops[]
命令到处理函数的映射表（例如 THERMAL_GENL_CMD_CDEV_GET → thermal_genl_cmd_cdev_get()），在 small_ops 模式下这些处理函数会被 generic-netlink core 调用来响应请求。

static const struct genl_small_ops thermal_genl_ops[] = {{.cmd = THERMAL_GENL_CMD_TZ_GET_ID,.validate = GENL_DONT_VALIDATE_STRICT | GENL_DONT_VALIDATE_DUMP,.dumpit = thermal_genl_cmd_dumpit,},{.cmd = THERMAL_GENL_CMD_TZ_GET_TRIP,.validate = GENL_DONT_VALIDATE_STRICT | GENL_DONT_VALIDATE_DUMP,.doit = thermal_genl_cmd_doit,},{.cmd = THERMAL_GENL_CMD_TZ_GET_TEMP,.validate = GENL_DONT_VALIDATE_STRICT | GENL_DONT_VALIDATE_DUMP,.doit = thermal_genl_cmd_doit,},{.cmd = THERMAL_GENL_CMD_TZ_GET_GOV,.validate = GENL_DONT_VALIDATE_STRICT | GENL_DONT_VALIDATE_DUMP,.doit = thermal_genl_cmd_doit,},{.cmd = THERMAL_GENL_CMD_CDEV_GET,.validate = GENL_DONT_VALIDATE_STRICT | GENL_DONT_VALIDATE_DUMP,.dumpit = thermal_genl_cmd_dumpit,},
};

（3）struct genl_multicast_group thermal_genl_mcgrps[]
列出可用的 multicast 组（事件/采样分类），用于 genl_multicast_group 注册和 genlmsg_multicast() 发送事件。

static const struct genl_multicast_group thermal_genl_mcgrps[] = {{ .name = THERMAL_GENL_SAMPLING_GROUP_NAME, },{ .name = THERMAL_GENL_EVENT_GROUP_NAME,  },
};

1.2.3 init() & exit()

int __init thermal_netlink_init(void)
{return genl_register_family(&thermal_gnl_family);
}void __init thermal_netlink_exit(void)
{genl_unregister_family(&thermal_gnl_family);
}

genl_register_family
把 thermal_gnl_family 注册到 generic-netlink core —— 分配 family id、注册 ops 和 multicast group 等。返回 0 表示成功，否则返回负 errno。thermal 的初始化流程（thermal_init）会把该返回值用于失败回退处理。
genl_unregister_family
注销该 family，清理 core 的数据结构，多播组也随之失效。用于模块卸载或 init 失败后的回滚。

1.3 thermal_pm_notify

notifier_block：Linux 内核的通知链机制（notifier chain），允许多个子系统监听某些事件。这里 thermal core 定义了一个电源管理（PM）通知回调块，当系统进入 suspend/hibernate 或恢复时，会调用 thermal_pm_notify()。

参数：

nb：对应的 notifier_block（这里就是 thermal_pm_nb）。
mode：通知类型，表示当前 PM 事件，例如 PM_SUSPEND_PREPARE、PM_POST_SUSPEND 等。
_unused：没用到的额外参数。

static struct notifier_block thermal_pm_nb = {.notifier_call = thermal_pm_notify,
};static int thermal_pm_notify(struct notifier_block *nb,unsigned long mode, void *_unused)
{struct thermal_zone_device *tz;switch (mode) {// 系统进入休眠/挂起前case PM_HIBERNATION_PREPARE:case PM_RESTORE_PREPARE:case PM_SUSPEND_PREPARE:mutex_lock(&thermal_list_lock);// 遍历 thermal core 管理的所有 thermal zonelist_for_each_entry(tz, &thermal_tz_list, node) {// 进入具体的 thermal zone，需要加 tz->lock 保护 zone 内部状态mutex_lock(&tz->lock); // 设置挂起状态。标记 thermal zone 已挂起，意味着// (1) 不会再触发温度更新。// (2) 不会调用 cooling device 进行调节。// (3) 防止 thermal 干扰系统挂起流程。tz->suspended = true;mutex_unlock(&tz->lock);}// 遍历结束，解开全局 thermal list 锁mutex_unlock(&thermal_list_lock);break;// 系统恢复后，系统从休眠/挂起恢复。case PM_POST_HIBERNATION:case PM_POST_RESTORE:case PM_POST_SUSPEND:mutex_lock(&thermal_list_lock);// 逐个恢复 thermal zone。list_for_each_entry(tz, &thermal_tz_list, node) {mutex_lock(&tz->lock);// 解除挂起状态tz->suspended = false;// 重新初始化 thermal zonethermal_zone_device_init(tz);// 主动触发一次温度更新__thermal_zone_device_update(tz, THERMAL_EVENT_UNSPECIFIED);mutex_unlock(&tz->lock);}// 解全局锁mutex_unlock(&thermal_list_lock);break;default:break;}return 0;
}

【关键点】
thermal_zone_device_init ：重新初始化 zone。可能重新配置 trip 点。重新启用 sensor 回调。为恢复后的正常 thermal 调度做准备。

__thermal_zone_device_update：立即触发 thermal 更新流程，读取最新温度，判断是否越过 trip 点，通知 cooling device 执行相应操作（如 CPU 降频）。参数 THERMAL_EVENT_UNSPECIFIED 表示这是一次普通更新，不对应特定事件（如高温报警）。

【注】
thermal core 初始化过程中，没有看到 thermal zone 和 cooling device 的注册。这是因为在最新的kernel中，这两部分的注册调用都在对应的硬件初始化时进行了。如thermal sensor初始化时，就调用过 thermal zone 的注册逻辑。
因此，对于thermal core 我们需要关注的是如何实现这些注册逻辑的，如何管理这些温控策略的，如何有效触发温控设备运行或者上报的。

2 thermal设备注册

2.1 thermal zone 注册

thermal zone的注册流程如下：

rockchip_thermal_register_sensor // 从[thermal sensor]那章节切入
↓
devm_thermal_of_zone_register // [thermal zone] 可以看
↓
thermal_of_zone_register // [thermal zone] 可以看
↓
thermal_zone_device_register_with_trips

2.1.1 thermal_zone_device_register_with_trips

thermal_zone_device_register_with_trips函数是 Linux kernel thermal 子系统里最核心的注册函数之一，负责注册一个 thermal zone（温度传感器管理单元）函数。函数定义如下：

函数参数：

type：zone 名称字符串
trips：热触发点数组（trip points，例如温度阈值）
num_trips：trip 数量
mask：bitmask，标记哪些 trip 支持写操作
devdata：驱动私有数据指针
ops：操作函数集（回调，比如 .get_temp, .set_trips 等）
tzp：platform 参数（如 governor 名称、是否禁用 hwmon）
passive_delay / polling_delay：轮询延迟（被动冷却 / 温度检测）

/*** thermal_zone_device_register_with_trips() - register a new thermal zone device* @type:	the thermal zone device type* @trips:	a pointer to an array of thermal trips* @num_trips:	the number of trip points the thermal zone support* @mask:	a bit string indicating the writeablility of trip points* @devdata:	private device data* @ops:	standard thermal zone device callbacks* @tzp:	thermal zone platform parameters* @passive_delay: number of milliseconds to wait between polls when*		   performing passive cooling* @polling_delay: number of milliseconds to wait between polls when checking*		   whether trip points have been crossed (0 for interrupt*		   driven systems)** This interface function adds a new thermal zone device (sensor) to* /sys/class/thermal folder as thermal_zone[0-*]. It tries to bind all the* thermal cooling devices registered at the same time.* thermal_zone_device_unregister() must be called when the device is no* longer needed. The passive cooling depends on the .get_trend() return value.** Return: a pointer to the created struct thermal_zone_device or an* in case of error, an ERR_PTR. Caller must check return value with* IS_ERR*() helpers.*/
struct thermal_zone_device *
thermal_zone_device_register_with_trips(const char *type, struct thermal_trip *trips, int num_trips, int mask,void *devdata, struct thermal_zone_device_ops *ops,const struct thermal_zone_params *tzp, int passive_delay,int polling_delay)
{struct thermal_zone_device *tz; //thermal zone对象指针int id;int result;int count;struct thermal_governor *governor; // governor对象指针// 判断type是否非空if (!type || strlen(type) == 0) {pr_err("No thermal zone type defined\n");return ERR_PTR(-EINVAL);}// 判断type字节长度if (strlen(type) >= THERMAL_NAME_LENGTH) {pr_err("Thermal zone name (%s) too long, should be under %d chars\n",type, THERMAL_NAME_LENGTH);return ERR_PTR(-EINVAL);}/** Max trip count can't exceed 31 as the "mask >> num_trips" condition.* For example, shifting by 32 will result in compiler warning:* warning: right shift count >= width of type [-Wshift-count- overflow]** Also "mask >> num_trips" will always be true with 32 bit shift.* E.g. mask = 0x80000000 for trip id 31 to be RW. Then* mask >> 32 = 0x80000000* This will result in failure for the below condition.** Check will be true when the bit 31 of the mask is set.* 32 bit shift will cause overflow of 4 byte integer.*/// 校验 trip 参数// 限制 trip 数量（必须在 0 ~ 31 内）。避免位移溢出 (mask >> num_trips)。if (num_trips > (BITS_PER_TYPE(int) - 1) || num_trips < 0 || mask >> num_trips) {pr_err("Incorrect number of thermal trips\n");return ERR_PTR(-EINVAL);}// 回调对象校验if (!ops) {pr_err("Thermal zone device ops not defined\n");return ERR_PTR(-EINVAL);}// 校验tripsif (num_trips > 0 && !trips)return ERR_PTR(-EINVAL);// 校验全局 thermal_class 是否初始化// thermal 子系统还没初始化时，不能注册 zoneif (!thermal_class)return ERR_PTR(-ENODEV);// 分配 thermal_zone_device 存储单元tz = kzalloc(sizeof(*tz), GFP_KERNEL);if (!tz)return ERR_PTR(-ENOMEM);// 判断传入参数 thermal_zone_params *tzp 有效性if (tzp) {// 拷贝参数到定义的thermal zonetz->tzp = kmemdup(tzp, sizeof(*tzp), GFP_KERNEL);if (!tz->tzp) {result = -ENOMEM;goto free_tz;}}// 初始化链表、ID 管理器、互斥锁和移除完成量INIT_LIST_HEAD(&tz->thermal_instances); // struct list_head thermal_instancesINIT_LIST_HEAD(&tz->node); // struct list_head nodeida_init(&tz->ida); // struct ida idamutex_init(&tz->lock); // struct mutex lockinit_completion(&tz->removal); // struct completion removal// 分配一个全局 thermal zone id，例如 thermal_zone0id = ida_alloc(&thermal_tz_ida, GFP_KERNEL);if (id < 0) {result = id;goto free_tzp;}//thermal zone：id 赋值tz->id = id;//thermal zone：type保存，即名称 strscpy(tz->type, type, sizeof(tz->type));// ops->critical 没实现，使用默认实现 thermal_zone_device_critical 函数。if (!ops->critical)ops->critical = thermal_zone_device_critical;tz->ops = ops; // ops 赋值给本地对象tz->device.class = thermal_class; // class 赋值给本地对象tz->devdata = devdata; // devdata 赋值给本地对象tz->trips = trips; // trips 赋值给本地对象tz->num_trips = num_trips; // num_trips 赋值给本地对象// 把 delay 转换为 jiffies 存储thermal_set_delay_jiffies(&tz->passive_delay_jiffies, passive_delay); // 高温轮询间隔thermal_set_delay_jiffies(&tz->polling_delay_jiffies, polling_delay); // 常规轮询间隔/* sys I/F *//* Add nodes that are always present via .groups */// 创建 sysfs 属性组，即 /sys/class/thermal/thermal_zone%d/下面的节点result = thermal_zone_create_device_groups(tz, mask);if (result)goto remove_id;/* A new thermal zone needs to be updated anyway. */atomic_set(&tz->need_update, 1);// 设置设备名字 thermal_zone%dresult = dev_set_name(&tz->device, "thermal_zone%d", tz->id);if (result) {thermal_zone_destroy_device_groups(tz);goto remove_id;}// 初始化 thermal zone device，注册到 device model// 得到完整节点：sys/class/thermal/thermal_zone0 这种thermal_zone_device_init(tz);result = device_register(&tz->device);if (result)goto release_device;// 遍历 trips，如果 trip 无效或温度为 0，则禁用for (count = 0; count < num_trips; count++) {struct thermal_trip trip;result = thermal_zone_get_trip(tz, count, &trip);if (result || !trip.temperature)set_bit(count, &tz->trips_disabled);}/* Update 'this' zone's governor information */mutex_lock(&thermal_governor_lock);// 依据 struct thermal_zone_params *tzp 指定的 governor 或系统默认 governorif (tz->tzp)governor = __find_governor(tz->tzp->governor_name); // __find_governor 根据名称找到 governor 对象elsegovernor = def_governor;// 设置控制策略，之后 thermal zone 可以直接调用 governorresult = thermal_set_governor(tz, governor);if (result) {mutex_unlock(&thermal_governor_lock);goto unregister;}mutex_unlock(&thermal_governor_lock);// 注册 hwmon 接口if (!tz->tzp || !tz->tzp->no_hwmon) {// 默认会在 /sys/class/hwmon/ 下导出温度传感器节点result = thermal_add_hwmon_sysfs(tz);if (result)goto unregister;}mutex_lock(&thermal_list_lock);mutex_lock(&tz->lock);// 将该 thermal zone 挂到全局 thermal_tz_listlist_add_tail(&tz->node, &thermal_tz_list); mutex_unlock(&tz->lock);mutex_unlock(&thermal_list_lock);/* Bind cooling devices for this zone */// 自动尝试绑定 cooling device。》》》》》》》》》 重要的！！！bind_tz(tz);// 初始化延迟工作队列 delayed_work，用于轮询温度。// tz->poll_queue 的回调函数是 thermal_zone_device_checkINIT_DELAYED_WORK(&tz->poll_queue, thermal_zone_device_check);/* Update the new thermal zone and mark it as already updated. */// 第一次强制更新温度状态// 设置 thermal zone need_update=1if (atomic_cmpxchg(&tz->need_update, 1, 0))thermal_zone_device_update(tz, THERMAL_EVENT_UNSPECIFIED);// 通知用户空间 thermal zone 已创建thermal_notify_tz_create(tz->id, tz->type);return tz;// 按照分配顺序逆序清理，避免内存泄漏
unregister:device_del(&tz->device);
release_device:put_device(&tz->device);
remove_id:ida_free(&thermal_tz_ida, id);
free_tzp:kfree(tz->tzp);
free_tz:kfree(tz);return ERR_PTR(result);
}
EXPORT_SYMBOL_GPL(thermal_zone_device_register_with_trips);

【INIT_DELAYED_WORK】
INIT_DELAYED_WORK 对延迟队列对进行回调绑定，tz->poll_queue 的回调函数是 thermal_zone_device_check。

INIT_WORK(&(_work)->work, _func) 会把 _func 作为回调函数绑定到 work_struct 里。

#define __INIT_DELAYED_WORK(_work, _func, _tflags)			\do {								\INIT_WORK(&(_work)->work, (_func));			\__init_timer(&(_work)->timer,				\delayed_work_timer_fn,			\(_tflags) | TIMER_IRQSAFE);		\} while (0)#define INIT_DELAYED_WORK(_work, _func)					\__INIT_DELAYED_WORK(_work, _func, 0)

调用流程：

检查参数（type、trips、ops 等合法性）
分配并初始化 thermal_zone_device
注册 sysfs 节点和 device
初始化 trips、governor、hwmon
加入全局链表
绑定 cooling device 并开始轮询工作
更新一次温度并通知用户空间

2.1.2 thermal_zone_create_device_groups

thermal_zone_create_device_groups() 是 thermal zone 注册过程里负责生成 sysfs 属性组（attribute groups）的函数。它的主要作用就是把标准属性（比如 temp, mode, type 等）和动态生成的 trip 属性（trip_point_*）一起挂到 thermal_zoneX 的 sysfs 目录下。

// path: drivers/thermal/thermal_sysfs.c
int thermal_zone_create_device_groups(struct thermal_zone_device *tz,int mask)
{const struct attribute_group **groups;int i, size, result;/* we need one extra for trips and the NULL to terminate the array */// thermal_zone_attribute_groups 是内核里定义好的 静态属性组数组（一组 sysfs 属性，始终存在// 一个位置预留给 trips 动态属性组（tz->trips_attribute_group），需要 +1// 一个位置预留给 NULL 结尾（sysfs 要求 groups 数组以 NULL 结尾，需要 +1size = ARRAY_SIZE(thermal_zone_attribute_groups) + 2;/* This also takes care of API requirement to be NULL terminated */// 分配一个数组，每个元素指向 struct attribute_groupgroups = kcalloc(size, sizeof(*groups), GFP_KERNEL);if (!groups)return -ENOMEM;// 将标准属性组（如 temp, mode, policy 等）复制到 groups 前面部分。// 留下最后两个槽位：一个给 trips，一个 NULfor (i = 0; i < size - 2; i++)groups[i] = thermal_zone_attribute_groups[i];// 创建 trip 属性组if (tz->num_trips) {result = create_trip_attrs(tz, mask);if (result) {kfree(groups);return result;}// 成功后，将该 trips属性组 挂到 groups[size - 2]groups[size - 2] = &tz->trips_attribute_group;}// 把 groups 挂到 tz->device.groups，这样在 device_register() 时，sysfs 会自动创建这些属性tz->device.groups = groups;return 0;
}

进一步看下 create_trip_attrs 函数。

// path: drivers/thermal/thermal_sysfs.c/*** create_trip_attrs() - create attributes for trip points* @tz:		the thermal zone device* @mask:	Writeable trip point bitmap.*  * helper function to instantiate sysfs entries for every trip* point and its properties of a struct thermal_zone_device.*  * Return: 0 on success, the proper error value otherwise.*/
static int create_trip_attrs(struct thermal_zone_device *tz, int mask)
{struct attribute **attrs;int indx;/* This function works only for zones with at least one trip */// 检查是否有 tripif (tz->num_trips <= 0)return -EINVAL;// 分配三类属性数组// step 1: 分配数组 typetz->trip_type_attrs = kcalloc(tz->num_trips, sizeof(*tz->trip_type_attrs),GFP_KERNEL);if (!tz->trip_type_attrs)return -ENOMEM;// step 2: 分配数组 temptz->trip_temp_attrs = kcalloc(tz->num_trips, sizeof(*tz->trip_temp_attrs),GFP_KERNEL);// 失败，需要回滚清理之前的内存分配if (!tz->trip_temp_attrs) {kfree(tz->trip_type_attrs);return -ENOMEM;}// step 3: 分配数组 hysttz->trip_hyst_attrs = kcalloc(tz->num_trips,sizeof(*tz->trip_hyst_attrs),GFP_KERNEL);// 失败，需要回滚清理之前的内存分配if (!tz->trip_hyst_attrs) {kfree(tz->trip_type_attrs);kfree(tz->trip_temp_attrs);return -ENOMEM;}// 每个 trip 有 3 个属性，因此分配 num_trips * 3 + 1 个 struct attribute 指针// 末尾留一个 NULL，sysfs 需要 NULL 结尾的属性数组attrs = kcalloc(tz->num_trips * 3 + 1, sizeof(*attrs), GFP_KERNEL);if (!attrs) {kfree(tz->trip_type_attrs);kfree(tz->trip_temp_attrs);kfree(tz->trip_hyst_attrs);return -ENOMEM;}for (indx = 0; indx < tz->num_trips; indx++) {/* create trip type attribute */// trip_point_%d_type 节点snprintf(tz->trip_type_attrs[indx].name, THERMAL_NAME_LENGTH,"trip_point_%d_type", indx);sysfs_attr_init(&tz->trip_type_attrs[indx].attr.attr);tz->trip_type_attrs[indx].attr.attr.name =tz->trip_type_attrs[indx].name; // 名字：trip_point_%d_typetz->trip_type_attrs[indx].attr.attr.mode = S_IRUGO; // 权限：S_IRUGO（只读）tz->trip_type_attrs[indx].attr.show = trip_point_type_show; // show 回调：trip_point_type_show()attrs[indx] = &tz->trip_type_attrs[indx].attr.attr; // 挂到 attrs[indx]/* create trip temp attribute */// trip_point_%d_temp 节点snprintf(tz->trip_temp_attrs[indx].name, THERMAL_NAME_LENGTH,"trip_point_%d_temp", indx);sysfs_attr_init(&tz->trip_temp_attrs[indx].attr.attr);tz->trip_temp_attrs[indx].attr.attr.name =tz->trip_temp_attrs[indx].name;tz->trip_temp_attrs[indx].attr.attr.mode = S_IRUGO; // 默认只读tz->trip_temp_attrs[indx].attr.show = trip_point_temp_show; // 回调：trip_point_temp_show()（显示温度值if (IS_ENABLED(CONFIG_THERMAL_WRITABLE_TRIPS) &&mask & (1 << indx)) {// 如果 CONFIG_THERMAL_WRITABLE_TRIPS 打开且 mask 对应位为 1 → 变成可写 0644tz->trip_temp_attrs[indx].attr.attr.mode |= S_IWUSR;tz->trip_temp_attrs[indx].attr.store =trip_point_temp_store; // 回调（可选）：trip_point_temp_store()（允许写入修改 trip 温度阈值）}attrs[indx + tz->num_trips] = &tz->trip_temp_attrs[indx].attr.attr; // 挂到 attrs[indx + num_trips]// trip_point_%d_hyst 节点// 操作基本一样snprintf(tz->trip_hyst_attrs[indx].name, THERMAL_NAME_LENGTH,"trip_point_%d_hyst", indx);sysfs_attr_init(&tz->trip_hyst_attrs[indx].attr.attr);tz->trip_hyst_attrs[indx].attr.attr.name =tz->trip_hyst_attrs[indx].name;tz->trip_hyst_attrs[indx].attr.attr.mode = S_IRUGO;tz->trip_hyst_attrs[indx].attr.show = trip_point_hyst_show;if (tz->ops->set_trip_hyst) {tz->trip_hyst_attrs[indx].attr.attr.mode |= S_IWUSR;tz->trip_hyst_attrs[indx].attr.store =trip_point_hyst_store;}attrs[indx + tz->num_trips * 2] =&tz->trip_hyst_attrs[indx].attr.attr; // 挂到 attrs[indx + num_trips*2]}attrs[tz->num_trips * 3] = NULL; // 设置 NULL 结尾。sysfs 属性数组必须以 NULL 结尾// 将属性数组挂到 tz->trips_attribute_group，供上层 thermal_zone_create_device_groups() 使用tz->trips_attribute_group.attrs = attrs;return 0;
}

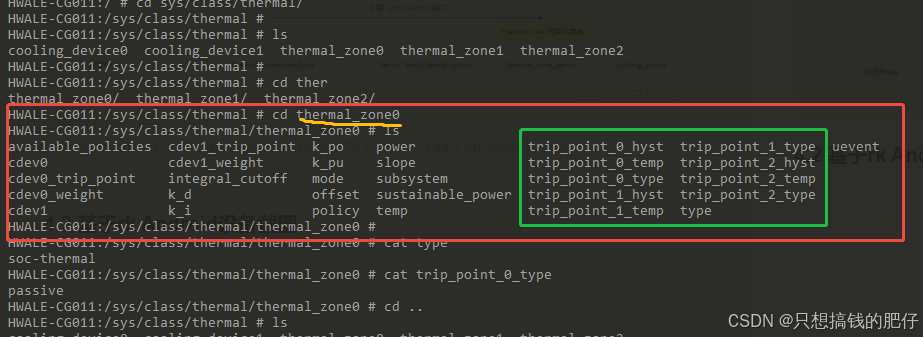

最终效果如下：
在这里插入图片描述
【总结】
create_trip_attrs() 为每个 trip 动态创建 sysfs 属性：

type：trip 类型（always read-only）
temp：trip 温度（只读或可写，取决于配置和 mask）
hyst：滞回值（只读或可写，取决于驱动是否实现 set_trip_hyst）

最终挂到 tz->trips_attribute_group，然后再由 thermal_zone_create_device_groups() 放入 tz->device.groups，在 sysfs 节点里暴露。

2.1.3 thermal_notify_tz_create

thermal_notify_tz_create() 和 thermal_genl_send_event() 两个函数，它们主要负责 thermal 子系统通过 Generic Netlink 向用户空间广播事件。

当 thermal zone（热区）被创建时，调用此函数，通过 netlink 向用户态发送 THERMAL_GENL_EVENT_TZ_CREATE 事件。

//path: drivers/thermal/thermal_netlink.c
int thermal_notify_tz_create(int tz_id, const char *name)
{struct param p = { .tz_id = tz_id, .name = name };return thermal_genl_send_event(THERMAL_GENL_EVENT_TZ_CREATE, &p);
}/** Generic netlink event encoding*/
static int thermal_genl_send_event(enum thermal_genl_event event,struct param *p)
{struct sk_buff *msg;int ret = -EMSGSIZE;void *hdr;// 申请一个 sk_buff，作为 netlink 消息缓冲区msg = genlmsg_new(NLMSG_GOODSIZE, GFP_KERNEL);if (!msg)return -ENOMEM;p->msg = msg;// 添加 Generic Netlink 消息头// thermal_gnl_family 是 thermal 子系统的 netlink family，注册时定义了 family 名称、id 等// event 指定消息的命令码hdr = genlmsg_put(msg, 0, 0, &thermal_gnl_family, 0, event);if (!hdr)goto out_free_msg;// 调用对应事件的编码回调函数，将 thermal zone 的信息写入 netlink 消息ret = event_cb[event](p);if (ret)goto out_cancel_msg;// 设置 netlink 消息尾部，修正消息长度genlmsg_end(msg, hdr);// 将消息广播给所有订阅 thermal generic netlink 组的用户进程// 用户空间可以通过 genetlink socket 接收 thermal 事件，比如 tz create/destroy, trip trigger 等genlmsg_multicast(&thermal_gnl_family, msg, 0, 1, GFP_KERNEL);return 0;out_cancel_msg:genlmsg_cancel(msg, hdr);
out_free_msg:nlmsg_free(msg);return ret;
}

当内核创建一个新的 thermal zone 时，用户空间会收到一个 netlink 事件通知，携带该 zone 的 id 和 name。

2.1.4 归纳梳理

（1）得到了什么？—— thermal zone 对象

整个注册过程，从 thermal_sensor 注册 thermal zone 对象开始，始终都是要返回一个 thermal_zone_device * 指针。因此，后续对 thermal zone 的操作都是基于这个指针对象来进行的。去掉不必要的信息，简化如下：

// 用个指针指向这样一个结构体对象，装载众多信息
struct thermal_zone_device {...// 通过这个thermal zone函数回调集合，能够轻松通过 ops 指针这个执行想要的行为。// 这就是指针的遍历。struct thermal_zone_device_ops *ops;// thermal zone的一些参数，随用随取 struct thermal_zone_params *tzp;// 绑定一个 governor 对象，通过thermal zone就能找到自己的governor，不乱不错很迅速struct thermal_governor *governor;...
};

（2）thermal_zone ops 回调绑定

thermal_zone_device_ops 对应这一堆回调函数，在不同的地方，搞一个 “tz->ops->xxx” 就开始调用了。下面就把这梳理以下，都是什么回调：

ops->bind / ops->unbind

 static struct thermal_zone_device *thermal_of_zone_register(struct device_node *sensor, int id, void *data, const struct thermal_zone_device_ops *ops)
{of_ops->bind = thermal_of_bind;of_ops->unbind = thermal_of_unbind;
}

ops->get_temp / ops->set_trips
将 rockchip_of_thermal_ops 作为参数传入devm_thermal_of_zone_register。

static const struct thermal_zone_device_ops rockchip_of_thermal_ops = {.get_temp = rockchip_thermal_get_temp,.set_trips = rockchip_thermal_set_trips,
};

ops->critical

struct thermal_zone_device *
thermal_zone_device_register_with_trips(const char *type, struct thermal_trip *trips,int num_trips, int mask,void *devdata, struct thermal_zone_device_ops *ops,const struct thermal_zone_params *tzp, int passive_delay,int polling_delay)
{if (!ops->critical)ops->critical = thermal_zone_device_critical;
}

2.2 cooling device 注册

以 devfreq cooling 注册来看，如下：

devfreq_cooling_register
↓
of_devfreq_cooling_register_power
↓
thermal_of_cooling_device_register

2.2.1 thermal_of_cooling_device_register

注册一个 cooling device（冷却设备，例如 CPUFreq、GPUIfreq、风扇等）到 thermal framework，使其可以被 thermal zone 调度使用。

/*** thermal_of_cooling_device_register() - register an OF thermal cooling device* @np:		a pointer to a device tree node.* @type:	the thermal cooling device type.* @devdata:	device private data.* @ops:		standard thermal cooling devices callbacks.** This function will register a cooling device with device tree node reference.* This interface function adds a new thermal cooling device (fan/processor/...)* to /sys/class/thermal/ folder as cooling_device[0-*]. It tries to bind itself* to all the thermal zone devices registered at the same time.** Return: a pointer to the created struct thermal_cooling_device or an* ERR_PTR. Caller must check return value with IS_ERR*() helpers.*/
struct thermal_cooling_device *
thermal_of_cooling_device_register(struct device_node *np,const char *type, void *devdata,const struct thermal_cooling_device_ops *ops)
{return __thermal_cooling_device_register(np, type, devdata, ops);
}
EXPORT_SYMBOL_GPL(thermal_of_cooling_device_register);

thermal_of_cooling_device_register做一次外部封装，EXPORT_SYMBOL_GPL 说明这是 GPL-only 内核导出符号，驱动开发者可直接调用。

实际实现注册功能的函数是 __thermal_cooling_device_register。
参数说明：

struct device_node *np → cooling device 对应的设备树节点（可能为 NULL）。
char *type → cooling device 类型字符串（如 “cpufreq”, “gpu”, “fan”）。
void *devdata → 驱动传入的私有数据指针（比如 CPU 的 policy、GPU 的控制句柄）。
struct thermal_cooling_device_ops *ops → cooling device 的操作函数集（必须提供 get_max_state、get_cur_state、set_cur_state）。

/*** __thermal_cooling_device_register() - register a new thermal cooling device* @np:		a pointer to a device tree node.* @type:	the thermal cooling device type.* @devdata:	device private data.* @ops:		standard thermal cooling devices callbacks.** This interface function adds a new thermal cooling device (fan/processor/...)* to /sys/class/thermal/ folder as cooling_device[0-*]. It tries to bind itself* to all the thermal zone devices registered at the same time.* It also gives the opportunity to link the cooling device to a device tree* node, so that it can be bound to a thermal zone created out of device tree.** Return: a pointer to the created struct thermal_cooling_device or an* ERR_PTR. Caller must check return value with IS_ERR*() helpers.*/
static struct thermal_cooling_device *
__thermal_cooling_device_register(struct device_node *np,const char *type, void *devdata,const struct thermal_cooling_device_ops *ops)
{struct thermal_cooling_device *cdev; // cooling device 对象struct thermal_zone_device *pos = NULL; // thermal zone，更建议改一下名字，易混淆。int id, ret;// 校验 ops，至少要实现 3 个核心方法：// get_max_state() → 最大冷却级别。get_cur_state() → 当前状态。set_cur_state() → 设置状态。if (!ops || !ops->get_max_state || !ops->get_cur_state ||!ops->set_cur_state)return ERR_PTR(-EINVAL);if (!thermal_class)return ERR_PTR(-ENODEV);// 分配一个 struct thermal_cooling_device 结构体cdev = kzalloc(sizeof(*cdev), GFP_KERNEL);if (!cdev)return ERR_PTR(-ENOMEM);// 使用 IDA 分配唯一 ID（如 0, 1, 2...），给 cooling device 命名时使用ret = ida_alloc(&thermal_cdev_ida, GFP_KERNEL);if (ret < 0)goto out_kfree_cdev;cdev->id = ret;id = ret;// cdev->type → cooling device 类型字符串cdev->type = kstrdup(type ? type : "", GFP_KERNEL);if (!cdev->type) {ret = -ENOMEM;goto out_ida_remove;}mutex_init(&cdev->lock);// thermal_instances 链表（存储它和各个 thermal zone 的绑定关系INIT_LIST_HEAD(&cdev->thermal_instances);// 设置 ops、设备树节点、devdata等cdev->np = np;cdev->ops = ops;cdev->updated = false;cdev->device.class = thermal_class;cdev->devdata = devdata;// 调用驱动提供的 get_max_state() 填充最大状态值ret = cdev->ops->get_max_state(cdev, &cdev->max_state);if (ret)goto out_cdev_type;// 在 /sys/class/thermal/cooling_deviceX/ 下创建属性文件节点thermal_cooling_device_setup_sysfs(cdev);// 给 device 命名，比如 "cooling_device0"ret = dev_set_name(&cdev->device, "cooling_device%d", cdev->id);if (ret)goto out_cooling_dev;// 注册到内核设备模型，挂到 /sys/devices/virtual/thermal/ret = device_register(&cdev->device);if (ret) {/* thermal_release() handles rest of the cleanup */put_device(&cdev->device);return ERR_PTR(ret);}/* Add 'this' new cdev to the global cdev list */mutex_lock(&thermal_list_lock);// 把新注册的 cooling device 加入全局链表 thermal_cdev_listlist_add(&cdev->node, &thermal_cdev_list);/* Update binding information for 'this' new cdev */// bind_cdev(cdev) 会尝试将该 cdev 与已有的 thermal zone 绑定// 》》》》》》》》》 重要的！！！bind_cdev(cdev);// 遍历全局 thermal_tz_list，已注册的 thermal zones。从thermal zone列表中找。list_for_each_entry(pos, &thermal_tz_list, node)// 如果某个 thermal zone 需要更新（need_update=1），就调用 thermal_zone_device_update()// thermal zone 设置这个值，这里可以用。if (atomic_cmpxchg(&pos->need_update, 1, 0))// 重新检查温度并可能重新分配冷却策略thermal_zone_device_update(pos,THERMAL_EVENT_UNSPECIFIED);mutex_unlock(&thermal_list_lock);return cdev;out_cooling_dev:thermal_cooling_device_destroy_sysfs(cdev);
out_cdev_type:kfree(cdev->type);
out_ida_remove:ida_free(&thermal_cdev_ida, id);
out_kfree_cdev:kfree(cdev);return ERR_PTR(ret);
}

【总结流程】

校验 ops → 必须支持 get_max_state/get_cur_state/set_cur_state。
分配 cooling device 结构体和 ID。
设置类型、ops、devdata。
查询最大状态值。
创建 sysfs 节点。
注册到内核设备模型，出现在 /sys/class/thermal/cooling_deviceX。
加入全局 thermal_cdev_list，尝试绑定到已有 thermal zone。
通知所有 thermal zone 更新策略。

2.2.2 thermal_cooling_device_setup_sysfs

cooling device 注册过程中给 sysfs 准备属性文件的关键逻辑。

void thermal_cooling_device_setup_sysfs(struct thermal_cooling_device *cdev)
{cooling_device_stats_setup(cdev);cdev->device.groups = cooling_device_attr_groups;
}

主要工作：

调用 cooling_device_stats_setup(cdev)：为该 cooling device 设置统计结构体，并准备统计类的sysfs 属性。
设置 cdev->device.groups：将属性组数组挂到 cdev->device，这样 device_register() 时，sysfs 会自动在 /sys/class/thermal/cooling_deviceX/ 下创建这些文件。

核心的函数实现，如下：

static void cooling_device_stats_setup(struct thermal_cooling_device *cdev)
{// 指向统计信息的 sysfs 属性组const struct attribute_group *stats_attr_group = NULL;struct cooling_dev_stats *stats;/* Total number of states is highest state + 1 */// cooling device 的状态数（最大状态 + 1）unsigned long states = cdev->max_state + 1;int var;// 计算分配内存的大小var = sizeof(*stats); // struct cooling_dev_stats 本体大小var += sizeof(*stats->time_in_state) * states; // 每个状态停留的时间var += sizeof(*stats->trans_table) * states * states; // 状态迁移表，统计从某个状态切换到另一个状态的次数stats = kzalloc(var, GFP_KERNEL);if (!stats)goto out;stats->time_in_state = (ktime_t *)(stats + 1); // 指向 stats 结构体后面的数组stats->trans_table = (unsigned int *)(stats->time_in_state + states); // trans_table 紧接着 time_in_state 数组cdev->stats = stats; // 把统计结构挂到 cooling devicestats->last_time = ktime_get(); // 记录当前时间，便于后续计算停留时间spin_lock_init(&stats->lock);// 指向 cooling_device_stats_attr_group，说明要给 sysfs 增加统计相关的属性组stats_attr_group = &cooling_device_stats_attr_group;out:/* Fill the empty slot left in cooling_device_attr_groups */// cooling_device_attr_groups 是 cooling device 的 sysfs 属性组数组// 数组里预留了一个空位（倒数第 2 个位置），专门用来放统计信息属性组var = ARRAY_SIZE(cooling_device_attr_groups) - 2;cooling_device_attr_groups[var] = stats_attr_group;
}

2.2.3 归纳梳理

thermal_cooling_device 注册完成，得到thermal_cooling_device 类型的指针。最重要的是在thermal_cooling_device 有一个 const struct thermal_cooling_device_ops *ops 成员。后续，通过thermal zone 找到 cooling device 就可以拿到 thermal_cooling_device_ops 。

struct thermal_cooling_device *
of_devfreq_cooling_register_power(struct device_node *np, struct devfreq *df,struct devfreq_cooling_power *dfc_power)
{...ops = &dfc->cooling_ops;ops->get_max_state = devfreq_cooling_get_max_state;ops->get_cur_state = devfreq_cooling_get_cur_state;ops->set_cur_state = devfreq_cooling_set_cur_state;em = em_pd_get(dev);if (em && !em_is_artificial(em)) {dfc->em_pd = em;ops->get_requested_power =devfreq_cooling_get_requested_power;ops->state2power = devfreq_cooling_state2power;ops->power2state = devfreq_cooling_power2state;dfc->power_ops = dfc_power;num_opps = em_pd_nr_perf_states(dfc->em_pd);}...
}

同样，governor也可以更好操作 thermal_cooling_device_ops。后面在 governor 中也能找到这两者的关系。

2.3 governor 注册

governor 注册过程：

thermal_init // thermal core 初始化函数
↓
thermal_register_governors
↓
thermal_register_governor

2.3.1 __init thermal_register_governors

__init：这是内核初始化段函数（only used during init）：执行完后其内存可被回收。该函数通常在内核启动或模块初始化里被调用。

static int __init thermal_register_governors(void)
{int ret = 0;struct thermal_governor **governor; // *(*governor) 指针的指针，这样好理解。可以表示一个thermal_governor 数组了。// for_each_governor_table 迭代注册表中每个 governor 条目// governor 指向表中当前元素的地址， *governor 是当前（struct thermal_governor *）指针对象// 二级指针，可以接把迭代变量表示为数组元素的地址。然后*governor就是我们要的thermal_governor型指针了。for_each_governor_table(governor) {ret = thermal_register_governor(*governor); // 调用注册函数if (ret) {// ret > 0，表示注册失败，能拿到一个 governor 地址pr_err("Failed to register governor: '%s'",(*governor)->name); // 打印失败 governor 名字break;}pr_info("Registered thermal governor '%s'",(*governor)->name); // 打印成功 governor 名字}if (ret) {struct thermal_governor **gov;// 之前保存了失败 governor 的地址，因为变量命名问题，导致地址变量名与Governor策略对象容易混淆。// 遍历注册表，有机会对所有的 Governor 遍历一下for_each_governor_table(gov) {// 匹配一下失败的地址，是不是当前的遍历位置。通俗的说，背锅到人。if (gov == governor)break;// 不是有问题的 governor，释放后就可以通过了。thermal_unregister_governor(*gov);}}return ret;
}

需要注意，for_each_governor_table 这个宏定义如下：

// path: drivers/thermal/thermal_core.h
#define for_each_governor_table(__governor)		\for (__governor = __governor_thermal_table;	\__governor < __governor_thermal_table_end;	\__governor++)

2.3.2 thermal_register_governor

单个 governor 的注册函数。负责把 governor 插入全局 governor 列表、设定默认 governor（如果匹配），并为当前系统中未设 governor 但在 tzp 中指定了 governor_name 的 thermal zone 分配该 governor。

int thermal_register_governor(struct thermal_governor *governor)
{int err;const char *name;struct thermal_zone_device *pos; // 单个 thermal zone 对象// 有效性判断if (!governor)return -EINVAL;mutex_lock(&thermal_governor_lock);err = -EBUSY;// 根据governor的名称检索是否存在if (!__find_governor(governor->name)) {bool match_default;err = 0;// 将此 governor 加入内核链表 thermal_governor_list// list_add 是将元素插入到链表头（LIFO）；因此注册顺序与链表顺序会倒置，后来居上的倒序表。list_add(&governor->governor_list, &thermal_governor_list);// 用 strncmp（区分大小写）比较前 THERMAL_NAME_LENGTH 字符是否与预定义默认名相等// strncmp 返回 0 表示相等match_default = !strncmp(governor->name,DEFAULT_THERMAL_GOVERNOR,THERMAL_NAME_LENGTH);// 符合要求，就设置该governor作为默认的governorif (!def_governor && match_default)def_governor = governor;}mutex_lock(&thermal_list_lock);// 遍历 thermal zone 列表list_for_each_entry(pos, &thermal_tz_list, node) {/** only thermal zones with specified tz->tzp->governor_name* may run with tz->govenor unset*/// 如果 zone 已经有 governor（即已经被设置），跳过，不做覆盖if (pos->governor)continue;// thermal_zone_device -> thermal_zone_params -> char governor_name[THERMAL_NAME_LENGTH]// 获取名字name = pos->tzp->governor_name;// thermal_zone 的 governor 与当前 governor 的名字进行比较if (!strncasecmp(name, governor->name, THERMAL_NAME_LENGTH)) {// 若相等（strncasecmp 返回 0），配对成功，开始搞事。int ret;// 调用 thermal_set_governor() 将该 zone 的 governor 设置为当前注册进来的 governorret = thermal_set_governor(pos, governor);if (ret)dev_err(&pos->device,"Failed to set governor %s for thermal zone %s: %d\n",governor->name, pos->type, ret);}}mutex_unlock(&thermal_list_lock);mutex_unlock(&thermal_governor_lock);return err;
}

调用 thermal_set_governor() 要求 thermal zone 配置的 governor 名字（字符串）必须和注册进来的 governor 的名字匹配，才会进行绑定。否则不会调用 thermal_set_governor()。

thermal zone 的 governor 必须和注册 governor 的名字匹配，否则不会自动设置 governor。thermal zone 的 governor 名称是在 zone 创建时就指定的（比如从设备树里读取 governor-name 字段）。系统启动时，内核会遍历所有注册 governor，把它们和 thermal zone 的配置名字做匹配，只有名字一致的才会被绑定。

【举例】

cpu_thermal: cpu-thermal {polling-delay-passive = <250>;polling-delay = <1000>;thermal-sensors = <&cpu_sensor 0>;sustainable-power = <2000>;governor-name = "power_allocator";
};

当 power_allocator governor 注册时，thermal_register_governor(“power_allocator”) 会遍历所有 thermal zone，找到 cpu-thermal 的 governor_name == “power_allocator”，就会执行 thermal_set_governor(cpu_thermal, power_allocator)。
如果其他的 zone 如果写了 “step_wise”，就只能等 step_wise governor 注册时才会匹配成功。

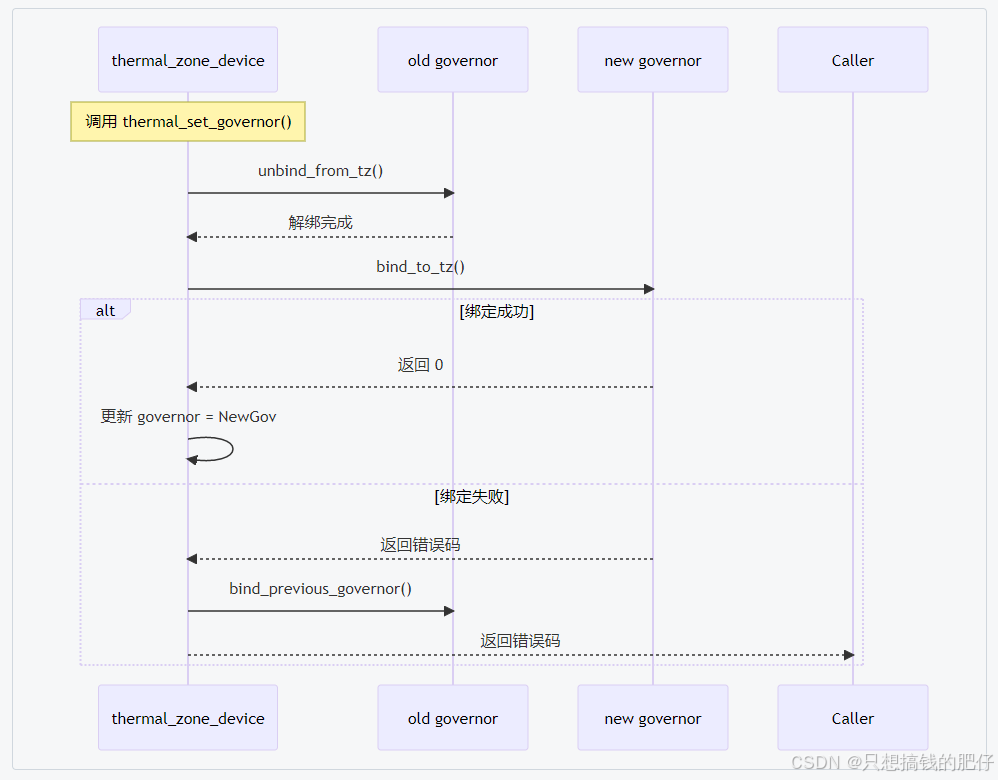

2.3.3 thermal_set_governor

把某个 thermal zone 绑定到一个新的 thermal governor 上，也就是给这个温控区域选择具体的调节策略。

参数说明：

tz: struct thermal_zone_device *，代表一个 thermal zone（温控区域，比如 CPU、GPU的温度监控点）。
new_gov: struct thermal_governor *，新的 governor 策略（如 step_wise、fair_share、user_space、power_allocator 等）。

/*** thermal_set_governor() - Switch to another governor* @tz:		a valid pointer to a struct thermal_zone_device* @new_gov:	pointer to the new governor** Change the governor of thermal zone @tz.** Return: 0 on success, an error if the new governor's bind_to_tz() failed.*/
static int thermal_set_governor(struct thermal_zone_device *tz,struct thermal_governor *new_gov)
{int ret = 0; // 返回值，初始化为 0，表示默认成功// 旧 governor 的解绑if (tz->governor && tz->governor->unbind_from_tz)// governor 提供了 unbind_from_tz 回调函数// 以 power_allocator 为例就是 power_allocator_unbindtz->governor->unbind_from_tz(tz);// 新 governor 的绑定if (new_gov && new_gov->bind_to_tz) {// 以 power_allocator 为例就是 power_allocator_bindret = new_gov->bind_to_tz(tz);if (ret) {// 调用 bind_previous_governor(tz, new_gov->name) 尝试回退（重新绑定到之前的 governor，保证系统不丧失控制能力）bind_previous_governor(tz, new_gov->name);return ret;}}// 如果绑定成功，就更新 tz->governor 指针，表示 thermal zone 已经切换到新的 governortz->governor = new_gov;return ret;
}

继续看下 bind_previous_governor：

/*** bind_previous_governor() - bind the previous governor of the thermal zone* @tz:		a valid pointer to a struct thermal_zone_device* @failed_gov_name:	the name of the governor that failed to register** Register the previous governor of the thermal zone after a new* governor has failed to be bound.*/
static void bind_previous_governor(struct thermal_zone_device *tz,const char *failed_gov_name)
{if (tz->governor && tz->governor->bind_to_tz) {// 以 power_allocator 为例就是 power_allocator_bindif (tz->governor->bind_to_tz(tz)) {dev_err(&tz->device,"governor %s failed to bind and the previous one (%s) failed to bind again, thermal zone %s has no governor\n",failed_gov_name, tz->governor->name, tz->type);tz->governor = NULL;	`}}
}

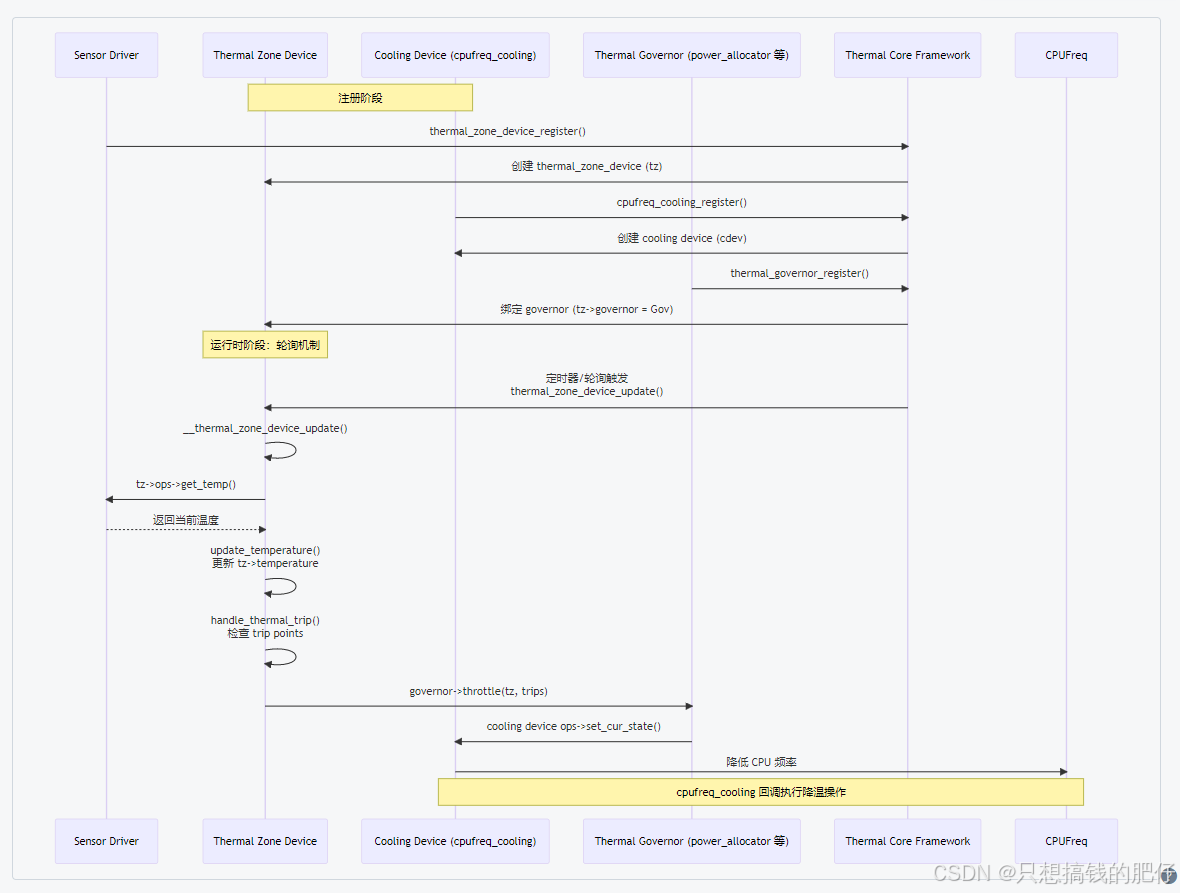

2.3.4 归纳梳理

注册时序如下图：
在这里插入图片描述

【问】
如果 tz->tzp->governor_name 配置了一个不存在的 governor 名称，会发生什么情况？

① thermal zone 创建时（thermal_zone_device_register()）当一个 thermal zone 被注册时，会把 tzp->governor_name 赋值到 tz->tzp->governor_name。此时并不会立刻检查这个名字是否存在对应的 governor。

② governor 注册流程（thermal_register_governor()）注册 governor 时，会尝试去匹配还没有绑定 governor 的 thermal zone。如果 tzp->governor_name 写的是一个不存在的名字（比如 “foobar”），那么在 governor 注册过程中不会有任何 governor 名称匹配成功，因此 tz->governor 仍然是 NULL。

③ 只有明确指定 governor 名称的 zone，才可能出现 governor 为空的情况。thermal 框架的核心是定时轮询传感器温度，然后通过 governor 决定 cooling device 的限制级别。如果 tz->governor == NULL，那这个 zone 就无法做出调节动作，等于“监控但不干预”。

④ 在 thermal_register_governor() 中match_default = !strncmp(governor->name, DEFAULT_THERMAL_GOVERNOR, THERMAL_NAME_LENGTH) 如果 tzp->governor_name 没写（为空） → 内核会尝试用 def_governor 来填充。有可能在编译时定义的 DEFAULT_THERMAL_GOVERNOR（通常是 “step_wise”，需要找代码的）标记为全局的默认 governor。

⑤ 实际运行效果：thermal zone 会继续运行，传感器还能上报温度。但由于没有 governor 绑定，调节 cooling device 的环节失效，相当于“监控但不控温”。内核日志不会报错，只会静悄悄地没有 governor。

2.4 模块关系

对于 thermal zone、cooling device 和 thermal governor 的关系逻辑确定，必须要关注到 thermal_instance，结合这个结构体，我们继续分析：

2.4.1 thermal_instance

从结构体注释看：
thermal_zone_device 负责监测温度（温度传感器）。
thermal_cooling_device 负责降温（CPU/GPU 降频、风扇、限速）。
thermal_instance 负责把二者在一个 trip point 上绑定起来，并且携带这个绑定关系的上下文信息。

/** This structure is used to describe the behavior of* a certain cooling device on a certain trip point* in a certain thermal zone*/
struct thermal_instance {int id; // 唯一 ID，在内核中分配，主要用于区分不同 instancechar name[THERMAL_NAME_LENGTH]; // 名称，通常由 zone 类型 + cdev 类型 + trip 点信息拼接而成，用于调试和 sysfs 命名struct thermal_zone_device *tz; // 指向 thermal zone。说明这个 instance 是属于哪个 thermal zone 的。struct thermal_cooling_device *cdev; // 指向 cooling device。说明这个 instance 控制的具体冷却设备是谁。const struct thermal_trip *trip; // trip 点描述。即 “在某个温度阈值触发时执行的 cooling 策略”。bool initialized; // 表示该 instance 是否已经初始化完成// upper = 最大可用的 cooling stateunsigned long upper;	/* Highest cooling state for this trip point */// lower = 最小可用的 cooling stateunsigned long lower;	/* Lowest cooling state for this trip point */// governor 计算出的 目标 cooling stateunsigned long target;	/* expected cooling state */// sysfs 的 权重属性char attr_name[THERMAL_NAME_LENGTH];struct device_attribute attr;char weight_attr_name[THERMAL_NAME_LENGTH];struct device_attribute weight_attr;// 把这个 instance 挂到 thermal zone 的 tz->thermal_instances 链表里struct list_head tz_node; /* node in tz->thermal_instances */// 把这个 instance 挂到 cooling device 的 cdev->thermal_instances 链表里struct list_head cdev_node; /* node in cdev->thermal_instances */// 权重值（相对值），用于 governor 在多 cooling device 下分配 cooling target 时的比例因子unsigned int weight; /* The weight of the cooling device */bool upper_no_limit;
};

thermal_instance 就是一个 “绑定关系”，定义：在某个 trip 上，把某个 cooling device 绑定进来，并带上上下限、权重、target state 等运行时数据。

最终，governor 在每次温度超阈时，会遍历 tz->thermal_instances，算出每个 instance 的 target，再调用对应 cdev 的 .set_cur_state()。

2.4.2 bind list

thermal zone、cooling device 通过 thermal_instances 建立对象list，进一步看下这些list怎么组成，怎样添加数据。

（1）list_head

① struct list_head
内核的双向循环链表通用头，定义很短。

// path：include/linux/types.h。
struct list_head {struct list_head *next, *prev;
};

这是一个双向且环形（circular）的链表实现：链表头本身也是一个 struct list_head 节点，空表时 head->next == head 且 head->prev == head。把 struct list_head 放到其它结构体里，使那个结构体能被挂到相应的链表上。

为什么要这样设计？
Linux 的链表是环形双向链表。链表头不是“哑节点”，而是真正的节点，只是它不存放业务数据。

② INIT_LIST_HEAD

// path: include/linux/list.h
/*** INIT_LIST_HEAD - Initialize a list_head structure* @list: list_head structure to be initialized.** Initializes the list_head to point to itself.  If it is a list header,* the result is an empty list.*/
static inline void INIT_LIST_HEAD(struct list_head *list)
{WRITE_ONCE(list->next, list); // 宏 WRITE_ONCE(x, val) 相当于 list->next = list;WRITE_ONCE(list->prev, list); // 相当于 list->prev = list;
}

初始化后的结构，假设 struct list_head head;，执行 INIT_LIST_HEAD(&head) 后：
head->next == head，head->prev == head 表示这是一个空链表。
关键定义：

// drivers/thermal/thermal_core.cthermal_core.c:892:     INIT_LIST_HEAD(&cdev->thermal_instances);
thermal_core.c:1299:    INIT_LIST_HEAD(&tz->thermal_instances);
thermal_core.c:1300:    INIT_LIST_HEAD(&tz->node);

③ list_add
插入到 head 之后（链表头部插入）。

/** Insert a new entry between two known consecutive entries.** This is only for internal list manipulation where we know* the prev/next entries already!*/
static inline void __list_add(struct list_head *new,struct list_head *prev,struct list_head *next)
{if (!__list_add_valid(new, prev, next))return;next->prev = new;new->next = next;new->prev = prev;WRITE_ONCE(prev->next, new);
}/*** list_add - add a new entry* @new: new entry to be added* @head: list head to add it after** Insert a new entry after the specified head.* This is good for implementing stacks.*/
static inline void list_add(struct list_head *new, struct list_head *head)
{__list_add(new, head, head->next);
}

④ list_for_each_entry
正向遍历（不在循环中删除当前元素）。

/*** list_for_each_entry	-	iterate over list of given type* @pos:	the type * to use as a loop cursor.* @head:	the head for your list.* @member:	the name of the list_head within the struct.*/
#define list_for_each_entry(pos, head, member)				\for (pos = list_first_entry(head, typeof(*pos), member);	\!list_entry_is_head(pos, head, member);			\pos = list_next_entry(pos, member))

⑤ LIST_HEAD

/** Circular doubly linked list implementation.** Some of the internal functions ("__xxx") are useful when* manipulating whole lists rather than single entries, as* sometimes we already know the next/prev entries and we can* generate better code by using them directly rather than* using the generic single-entry routines.*/#define LIST_HEAD_INIT(name) { &(name), &(name) }#define LIST_HEAD(name) \struct list_head name = LIST_HEAD_INIT(name)

重要的 thermal list，都是全局定义：

// drivers/thermal/thermal_core.cstatic LIST_HEAD(thermal_tz_list); // thermal zone 列表
static LIST_HEAD(thermal_cdev_list); // cooling device 列表
static LIST_HEAD(thermal_governor_list); // thermal governor 列表

（2）bind_tz

bind_tz() 的作用是：当一个新的 thermal zone 注册时，尝试把它绑定到系统中所有已存在的 cooling device。

static void bind_tz(struct thermal_zone_device *tz)
{int ret;struct thermal_cooling_device *pos = NULL;// 判断thermal zone的ops中是否有绑定bind函数if (!tz->ops->bind)return;mutex_lock(&thermal_list_lock);// 遍历 全局 thermal_cdev_list（系统里注册的所有 thermal_cooling_device）list_for_each_entry(pos, &thermal_cdev_list, node) {// 执行 thermal zone 的 bind 操作，把遍历的 cdev（cooling device） 绑定到 tz（thermal zone）ret = tz->ops->bind(tz, pos); // 绑定关系if (ret)print_bind_err_msg(tz, pos, ret);}mutex_unlock(&thermal_list_lock);
}

tz->ops->bind 详解：

获取 thermal_zone_device -> thermal_zone_device_ops
执行 thermal_zone_device_ops -> bind = thermal_of_bind， thermal_of_zone_register 中 of_ops->bind = thermal_of_bind

（3）bind_cdev

bind_cdev() 的作用是：当一个新的 cooling device 注册时，尝试把它绑定到系统中所有已存在的 thermal zone。

static void bind_cdev(struct thermal_cooling_device *cdev)
{int ret;struct thermal_zone_device *pos = NULL;// 遍历 全局 thermal_tz_list（系统里注册的所有 thermal_zone_device）list_for_each_entry(pos, &thermal_tz_list, node) {if (pos->ops->bind) {// 执行 thermal zone 的 bind 操作，把传入的 cdev（cooling device） 绑定到 tz（thermal zone）ret = pos->ops->bind(pos, cdev); // 绑定关系if (ret)print_bind_err_msg(pos, cdev, ret);}}
}

调用的绑定函数都是 thermal_zone_device -> thermal_zone_device_ops -> bind。不同的是传入参数不同。这样，可以适配不同的使用场景。

2.4.3 关系梳理

（1）关系说明
简化一下几个模块的结构体定义，如下：

struct thermal_instance {...struct thermal_zone_device *tz; // 每个 thermal_instance 存一个关联的 thermal_zone_device struct thermal_cooling_device *cdev; // 每个 thermal_instance 存一个关联的 thermal_cooling_device const struct thermal_trip *trip;struct device_attribute weight_attr;/* node in tz->thermal_instances */struct list_head tz_node; // 给 thermal_zone_device 存储用的标识/* node in cdev->thermal_instances */struct list_head cdev_node; // 给 thermal_cooling_device 存储用的标识...
};struct thermal_cooling_device {...const struct thermal_cooling_device_ops *ops;struct list_head thermal_instances; // 一个链表，存着struct thermal_instance的cdev_node，这样就是一串tz_node，标识着不同的thermal_instance对象struct list_head node;
};struct thermal_zone_device {...struct thermal_zone_device_ops *ops;struct thermal_zone_params *tzp;struct thermal_governor *governor; // thermal_zone_device 绑定着的thermal_governorstruct list_head thermal_instances; // 一个链表，存着struct thermal_instance的tz_node，这样就是一串tz_node，标识着不同的thermal_instance对象struct list_head node;...
};struct thermal_governor {char name[THERMAL_NAME_LENGTH]; // thermal_governor 名称，能标识这个策略的，用于取数据int (*bind_to_tz)(struct thermal_zone_device *tz);void (*unbind_from_tz)(struct thermal_zone_device *tz);int (*throttle)(struct thermal_zone_device *tz, int trip);struct list_head	governor_list; // governor 策略实例的集合
};

归纳如下：

① 这些结构体的list_head成员怎么初始化，前面有描述，不多阐述
② thermal_zone_bind_cooling_device 中，list_add_tail(&dev->tz_node, &tz->thermal_instances) 将thermal_instance->tz_node，添加到 thermal_zone_device->thermal_instances 下面，串成链表
③ thermal_zone_bind_cooling_device 中，list_add_tail(&dev->cdev_node, &cdev->thermal_instances) 将 thermal_instance->cdev_node，添加到 thermal_cooling_device->thermal_instances 下面，串成链表
④ thermal_zone_bind_cooling_device 中，把 thermal_cooling_device、thermal_zone_device 赋值给 thermal_instance 的 *tz、*cdev。至此，达成三者桥接。
⑤ thermal_zone_device 中有个 thermal_governor，这样三大模块关联在一起。

（2）通俗易懂解释
① thermal子系统这些结构体都是存放内存中的，每个变量值、变量结构体都是有地址的，互相包含也没关系，都是指针获取地址，不存在重复套娃定义，初始化后的对象地址不会错乱，无论怎么包含还是那个地址对应的对象。
② struct list_head 这些变量，涉及到相互挂在问题，看似难以理解，打个比方就跟小说里元婴修士在长老会挂职一样。在小团队中挂了职位，直接找到对应的负责人后，让具体的人把事情带走。大佬配上几个小弟，小弟需要到处填坑，毕竟大佬不需要干活，小弟需要干多分工作的。

套用到thermal系统就是：

thermal子系统中，thermal_cooling_device，thermal_zone_device 都在 thermal_instance 挂个名，以后有事都可以找到 thermal_instance。
thermal_cooling_device，thermal_zone_device 都可以通过 thermal_instance 找到对方，thermal_instance 是一个小弟，每个小弟有自己指定的 2 个分管大佬，不是随便乱改的。
thermal_cooling_device，thermal_zone_device 都是大佬，底下必须要有一些小弟干活，struct list_head thermal_instances 一串小弟都在这里集合，花名册拿在手。
两个大佬 thermal_cooling_device，thermal_zone_device 碰面了，总归有大长老、二长老的分别，那么很简单thermal系统中，thermal_zone_device-大长老，thermal_cooling_device-二长老
thermal_cooling_device，thermal_zone_device两个大佬，重要工作会——thermal_zone_bind_cooling_device。
thermal_zone_device 找来自己所有的小弟【list_for_each_entry(pos, &tz->thermal_instances, tz_node)】，仔细筛选。发现有些人也是 thermal_cooling_device 的心腹【if (pos->tz == tz && pos->trip == trip && pos->cdev == cdev)】，那还说啥，自己人放一边去。
但如果 thermal_zone_device 的小弟，不是 thermal_cooling_device 的小弟，赶紧派过去【list_add_tail(&dev->tz_node, &tz->thermal_instances);list_add_tail(&dev->cdev_node, &cdev->thermal_instances);】以后好办事。
最后发个广播【atomic_set(&tz->need_update, 1)】，小弟参与啥啥啥的工作，各方面注意。

3 温控管理逻辑

thermal 子系统通过轮询的方式，触发温度数据获取，来进行温控条件的判断并确认是否开始降温措施。接下来，就看下如何轮询温度、触发温控。

3.1 轮询机制

3.1.1 thermal_zone_device_check

通过 thermal_zone_device_register_with_trips 注册 thermal_zone 节点时，INIT_DELAYED_WORK(&tz->poll_queue, thermal_zone_device_check);

在delay时间结束时，可以回调 thermal_zone_device_check 函数。执行如下：

static void thermal_zone_device_check(struct work_struct *work)
{struct thermal_zone_device *tz = container_of(work, structthermal_zone_device,poll_queue.work);thermal_zone_device_update(tz, THERMAL_EVENT_UNSPECIFIED); // 执行thermal zone更新
}

3.1.2 thermal_zone_device_update

Linux thermal 子系统中核心的温度更新与调度函。

void thermal_zone_device_update(struct thermal_zone_device *tz,enum thermal_notify_event event)
{mutex_lock(&tz->lock);if (thermal_zone_is_present(tz)) // 确认 tz 对应的热区（thermal zone）是否仍然存在__thermal_zone_device_update(tz, event); mutex_unlock(&tz->lock);
}
EXPORT_SYMBOL_GPL(thermal_zone_device_update);void __thermal_zone_device_update(struct thermal_zone_device *tz,enum thermal_notify_event event)
{int count;if (tz->suspended) // 检查是否 suspend。如果系统挂起 (suspend)，则不再更新温度。return;// thermal zone 必须提供 get_temp() 回调，否则无法获取温度。if (WARN_ONCE(!tz->ops->get_temp,"'%s' must not be called without 'get_temp' ops set\n",__func__))return;// 检查 thermal zone 是否启用if (!thermal_zone_device_is_enabled(tz))return;//  更新温度，调用 tz->ops->get_temp() 获取当前温度。update_temperature(tz);// 设置 trip point__thermal_zone_set_trips(tz);tz->notify_event = event;// 遍历所有 trip point（临界温度点）for (count = 0; count < tz->num_trips; count++)handle_thermal_trip(tz, count); //逐个处理 trip 点// 启动/调整监控定时器，用于定期更新。保证 thermal zone 持续监控温度变化。monitor_thermal_zone(tz);
}

3.1.3 monitor_thermal_zone

monitor_thermal_zone 启动/调整监控定时器，用于定期更新。进一步调用 thermal_zone_device_set_polling 配合真延迟时间，进行轮询回调。

static void monitor_thermal_zone(struct thermal_zone_device *tz)
{if (tz->mode != THERMAL_DEVICE_ENABLED)thermal_zone_device_set_polling(tz, 0);else if (tz->passive)thermal_zone_device_set_polling(tz, tz->passive_delay_jiffies); // 高温轮询else if (tz->polling_delay_jiffies)thermal_zone_device_set_polling(tz, tz->polling_delay_jiffies); // 常规轮询
}static void thermal_zone_device_set_polling(struct thermal_zone_device *tz,unsigned long delay)
{// 执行或不执行delay，之后执行操作（看有没有），再做回调tz->poll_queue，即回调thermal_zone_device_check if (delay)mod_delayed_work(system_freezable_power_efficient_wq,&tz->poll_queue, delay);elsecancel_delayed_work(&tz->poll_queue);
}

至此，轮询机制形成闭环。可以通过此方式，反复获取温度。

对于温度来源（update_temperature）和温控临界点处理（handle_thermal_trip）下一步看。

3.2 温控触发

在轮询机制中，就调用 handle_thermal_trip 来处理所有遍历的 trip point。以此入口，逐步分析：

3.2.1 handle_thermal_trip

handle_thermal_trip 的职责是：

判断当前温度是否触发了 trip point
通知用户空间或内核其他部分
调用合适的 cooling 策略

参数说明：
thermal_zone_device *tz：当前的 thermal zone（热区）。
int trip_id：trip point 索引。

static void handle_thermal_trip(struct thermal_zone_device *tz, int trip_id)
{struct thermal_trip trip; // 临时存放该 trip 的配置/* Ignore disabled trip points */// 检查该 trip 是否被禁用if (test_bit(trip_id, &tz->trips_disabled))return; // 如果该 trip 被禁用，直接退出。// 从 thermal zone 获取 trip 配置（温度阈值、hysteresis、类型等）。__thermal_zone_get_trip(tz, trip_id, &trip);// 无效温度，退出if (trip.temperature == THERMAL_TEMP_INVALID)return;// 判断上一次温度数据是否有效，需要判断温度变化趋势if (tz->last_temperature != THERMAL_TEMP_INVALID) {// 温度上升if (tz->last_temperature < trip.temperature &&tz->temperature >= trip.temperature)thermal_notify_tz_trip_up(tz->id, trip_id,tz->temperature);// 温度下降// hysteresis（滞后）防止温度在边界来回抖动，不断触发上下事件。if (tz->last_temperature >= trip.temperature &&tz->temperature < (trip.temperature - trip.hysteresis))thermal_notify_tz_trip_down(tz->id, trip_id,tz->temperature);}// 关键级 trip (THERMAL_TRIP_CRITICAL, THERMAL_TRIP_HOT)if (trip.type == THERMAL_TRIP_CRITICAL || trip.type == THERMAL_TRIP_HOT)handle_critical_trips(tz, trip_id, trip.temperature, trip.type);else// 非关键级 trip（如 PASSIVE、ACTIVE）handle_non_critical_trips(tz, trip_id);
}

3.2.2 handle_critical_trips

调用 handle_critical_trips() 通常是立即关机、重启、进入紧急保护状态（避免硬件损坏）。

static void handle_critical_trips(struct thermal_zone_device *tz,int trip, int trip_temp, enum thermal_trip_type trip_type)
{/* If we have not crossed the trip_temp, we do not care. */if (trip_temp <= 0 || tz->temperature < trip_temp)return;trace_thermal_zone_trip(tz, trip, trip_type);// 执行thermal_zone_device_ops的回调函数if (trip_type == THERMAL_TRIP_HOT && tz->ops->hot)tz->ops->hot(tz);else if (trip_type == THERMAL_TRIP_CRITICAL)tz->ops->critical(tz);
}

其中 hot 回调没有看到绑定关系，但是 critical 的回调函数，直接指向 thermal_zone_device_critical，在thermal_zone_device_register_with_trips中绑定回调的（ops->critical = thermal_zone_device_critical）。继续，

void thermal_zone_device_critical(struct thermal_zone_device *tz)
{/** poweroff_delay_ms must be a carefully profiled positive value.* Its a must for forced_emergency_poweroff_work to be scheduled.*/int poweroff_delay_ms = CONFIG_THERMAL_EMERGENCY_POWEROFF_DELAY_MS;dev_emerg(&tz->device, "%s: critical temperature reached, ""shutting down\n", tz->type);// 执行高温关机，有个delay时间hw_protection_shutdown("Temperature too high", poweroff_delay_ms);
}
EXPORT_SYMBOL(thermal_zone_device_critical);

3.2.3 handle_non_critical_trips

handle_non_critical_trips 需要 governor 温控策略支持。

static void handle_non_critical_trips(struct thermal_zone_device *tz, int trip)
{tz->governor ? tz->governor->throttle(tz, trip) :def_governor->throttle(tz, trip);
}

如果在注册过程，配置了thermal zone的专属governor，这里就会直接调用，如果没有，使用默认的那个。回调 thermal_governor -> int (*throttle)(struct thermal_zone_device *tz, int trip)。

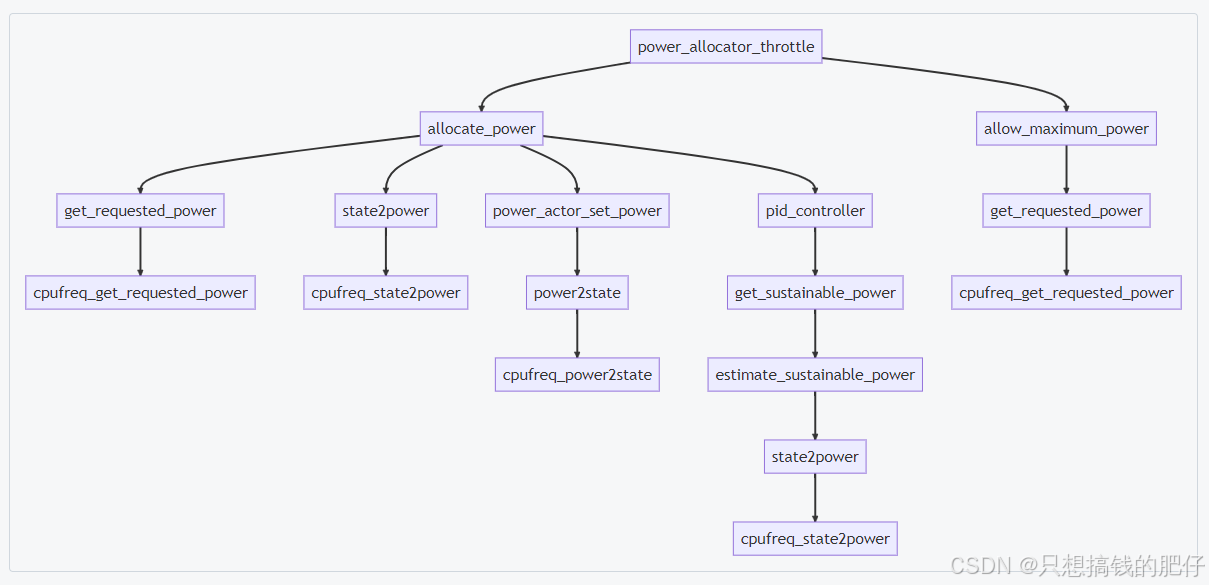

3.2.4 温控执行

以 power_allocator 为例，就回调 power_allocator_throttle 函数，这是在 thermal_gov_power_allocator 添加到平台就绑定好的。接下来就是 power_allocator_throttle 的调用链了，之前有所分析，如下图：
在这里插入图片描述
简单看下这条调用逻辑：

power_allocator_throttle
↓
allow_maximum_power
↓
↓list_for_each_entry(instance, &tz->thermal_instances, tz_node)
↓
thermal_cooling_device *cdev = instance->cdev
↓
cdev->ops->get_requested_power(cdev, &req_power)
↓
cpufreq_cooling: cpufreq_get_requested_power

由此，thermal zone -> cooling device 的温控调用完成一次。

3.3 辅助函数

在上面的过程分析中，部分调用函数，集中在这看一下：

3.3.1 update temperature过程

（1）update_temperature

update_temperature 是 thermal zone 更新当前温度的关键函数。它的任务就是：

调用驱动获取温度
更新 thermal zone 的温度缓存字段
记录 trace 信息
通知用户空间（netlink）

static void update_temperature(struct thermal_zone_device *tz)
{int temp, ret;// 调用 __thermal_zone_get_temp() 从底层获取温度。ret = __thermal_zone_get_temp(tz, &temp);if (ret) {if (ret != -EAGAIN)dev_warn(&tz->device,"failed to read out thermal zone (%d)\n",ret);return;}// 读取成功后，更新刚刚读取到的温度值，保存之前温度值作为last，用于比较温度趋势tz->last_temperature = tz->temperature;tz->temperature = temp;// 记录 tracepoint，用于 ftrace/perf 等内核跟踪trace_thermal_temperature(tz);// 通过 generic netlink 向用户空间发送温度采样数据thermal_genl_sampling_temp(tz->id, temp);
}

进一步向下分析：

（2）__thermal_zone_get_temp

int __thermal_zone_get_temp(struct thermal_zone_device *tz, int *temp)
{int ret = -EINVAL;int count;int crit_temp = INT_MAX;struct thermal_trip trip;lockdep_assert_held(&tz->lock);// 通过 thermal_zone_device+_ops的get_temp函数，读取底层温度// ret = tz->ops->get_temp(tz, temp);if (IS_ENABLED(CONFIG_THERMAL_EMULATION) && tz->emul_temperature) {for (count = 0; count < tz->num_trips; count++) {ret = __thermal_zone_get_trip(tz, count, &trip);if (!ret && trip.type == THERMAL_TRIP_CRITICAL) {crit_temp = trip.temperature;break;}}/** Only allow emulating a temperature when the real temperature* is below the critical temperature so that the emulation code* cannot hide critical conditions.*/if (!ret && *temp < crit_temp)*temp = tz->emul_temperature;}if (ret)dev_dbg(&tz->device, "Failed to get temperature: %d\n", ret);return ret;
}

在thermal zone注册时，就把这个函数传进来了，以就 rockchip_thermal 为例是这个：

static const struct thermal_zone_device_ops rockchip_of_thermal_ops = {.get_temp = rockchip_thermal_get_temp,.set_trips = rockchip_thermal_set_trips,
};static int rockchip_thermal_get_temp(struct thermal_zone_device *tz, int *out_temp)
{struct rockchip_thermal_sensor *sensor = thermal_zone_device_priv(tz);struct rockchip_thermal_data *thermal = sensor->thermal;const struct rockchip_tsadc_chip *tsadc = sensor->thermal->chip;int retval;retval = tsadc->get_temp(&tsadc->table,sensor->id, thermal->regs, out_temp);return retval;
}

（3）rk_tsadcv4_get_temp

前文在【thermal sensor】中是以 rk3588_tsadc_data 为例的，此处还以此为例，则 “.get_temp = rk_tsadcv4_get_temp, // 从寄存器读出温度并转换成摄氏度”

static int rk_tsadcv4_get_temp(const struct chip_tsadc_table *table,int chn, void __iomem *regs, int *temp)
{u32 val;val = readl_relaxed(regs + TSADCV3_DATA(chn));// 对照 rk3588_code_table 查表，将寄存器值转换成温度return rk_tsadcv2_code_to_temp(table, val, temp);
}

这样，内核可以拿到温升 sensor 的温度值。

3.3.2 thermal_zone_xxx

thermal_zone 相关的状态函数。

// thermal zone 开启
int thermal_zone_device_enable(struct thermal_zone_device *tz)
{return thermal_zone_device_set_mode(tz, THERMAL_DEVICE_ENABLED);
}
EXPORT_SYMBOL_GPL(thermal_zone_device_enable);// thermal zone 关闭
int thermal_zone_device_disable(struct thermal_zone_device *tz)
{return thermal_zone_device_set_mode(tz, THERMAL_DEVICE_DISABLED);
}
EXPORT_SYMBOL_GPL(thermal_zone_device_disable);// thermal zone 可用判断
int thermal_zone_device_is_enabled(struct thermal_zone_device *tz)
{lockdep_assert_held(&tz->lock);return tz->mode == THERMAL_DEVICE_ENABLED;
}// 对指定的 thermal zone 进行判断
static bool thermal_zone_is_present(struct thermal_zone_device *tz)
{return !list_empty(&tz->node);
}

thermal_zone_device_set_mode()，这是 Linux thermal 框架中用于设置 thermal zone 工作模式的函数。它的主要职责是：

启用或禁用 thermal zone
调用驱动回调进行模式切换
更新当前 thermal zone 的温度状态
向用户空间或其他内核模块发出通知

static int thermal_zone_device_set_mode(struct thermal_zone_device *tz,enum thermal_device_mode mode)
{int ret = 0;mutex_lock(&tz->lock);/* do nothing if mode isn't changing */// 如果新模式和当前 tz->mode 一致，则无需做任何事情if (mode == tz->mode) {mutex_unlock(&tz->lock);return ret;}// 检查 tz 对应的 device 是否已经注册到内核设备模型if (!device_is_registered(&tz->device)) {mutex_unlock(&tz->lock);return -ENODEV;}// 如果驱动提供了 change_mode 回调，就调用它if (tz->ops->change_mode)ret = tz->ops->change_mode(tz, mode);if (!ret)tz->mode = mode; // 如果 change_mode 执行成功（ret == 0），更新 tz->mode// 刷新当前 thermal zone 的状态// 如果启用 → 重新获取温度、处理 trip points。// 如果禁用 → 也会更新状态，可能停止 cooling device 调用。__thermal_zone_device_update(tz, THERMAL_EVENT_UNSPECIFIED);mutex_unlock(&tz->lock);// 根据新模式，发送通知if (mode == THERMAL_DEVICE_ENABLED)thermal_notify_tz_enable(tz->id);elsethermal_notify_tz_disable(tz->id);return ret;
}

4 总结

4.1 thermal core 的作用

thermal core 是 Linux 内核热管理子系统的核心框架，位于 drivers/thermal/thermal_core.c 等文件中。它的主要职责是：

统一框架
提供热管理的基础框架，协调热源（sensor/zone）与散热设备（cooling device）。
将各类硬件温度传感器、风扇、CPU/GPU 降频、设备功耗管理等抽象统一起来。
热区管理（Thermal Zone Management）
每个 thermal zone 代表一个热源或逻辑区域（比如 CPU、GPU、battery）。
通过驱动提供的回调函数获取温度、设置 trip point、定义温控策略。
冷却设备管理（Cooling Device Management）
定义通用 cooling device 框架，例如 CPUFreq、Devfreq、CPUIdle、风扇控制等。
提供功率限制或性能限制的手段，来降低温度。
策略调度（Governor）
内置多种 governor（例如 step_wise、power_allocator、user_space）。
根据当前温度和 trip point，决定如何调整 cooling device。
用户空间接口
提供 /sys/class/thermal/ sysfs 节点。
用户空间可以读取温度、trip 信息，并可选择策略或注入用户空间 governor。
支持 UEvent 通知用户空间（如 Android framework thermal service）。

4.2 热管理流程（工作机制）

thermal core 的热管理大体可以分为以下几个步骤：

(1) 注册阶段

设备驱动注册 thermal zone（thermal_zone_device_register）。
设备驱动注册 cooling device（thermal_cooling_device_register）。
thermal core 将 zone 与 device 绑定（通过 bind() 回调或 device tree 绑定）。

(2) 监测阶段

thermal core 定期轮询 thermal zone（或由传感器中断触发）。
调用 zone ops → get_temp() 获取当前温度。
比较温度和 trip point（如 passive, active, critical）。

(3) 决策阶段

如果温度超过阈值 → governor 介入：
step_wise governor: 按步进方式提高 cooling device 的等级。
power_allocator governor: 根据 PID 算法分配 cooling device 功率。
user_space governor: 把信息抛给用户空间，让策略由上层决定。

(4) 执行阶段

governor 调用 thermal_cooling_device->ops->set_cur_state() 等接口。
比如：降低 CPU 频率（cpufreq）、限制 GPU 带宽（devfreq）、开启风扇。

(5) 用户空间交互

通过 sysfs 查看和调节参数：
/sys/class/thermal/thermal_zone*/temp，/sys/class/thermal/cooling_device*/cur_state
通过 kobject_uevent_env() 通知用户空间 thermal 事件（Android 就是监听这些事件）。
