ubuntu20.04下使用D435i实时运行ORB-SLAM3

提前安装好ROS环境，这里采用的是小鱼老师的一行代码安装：

wget http://fishros.com/install -O fishros && bash fishros

提前运行跑通ORB-SLAM3，具体参考如下：

https://blog.csdn.net/2302_80099075/article/details/140306463?spm=1011.2415.3001.5331

目录

一、安装IntelRealSense SDK2.0

二、realsense-ros的安装

三、标定

四、ROS下运行orb-slam3

---

一、安装IntelRealSense SDK2.0

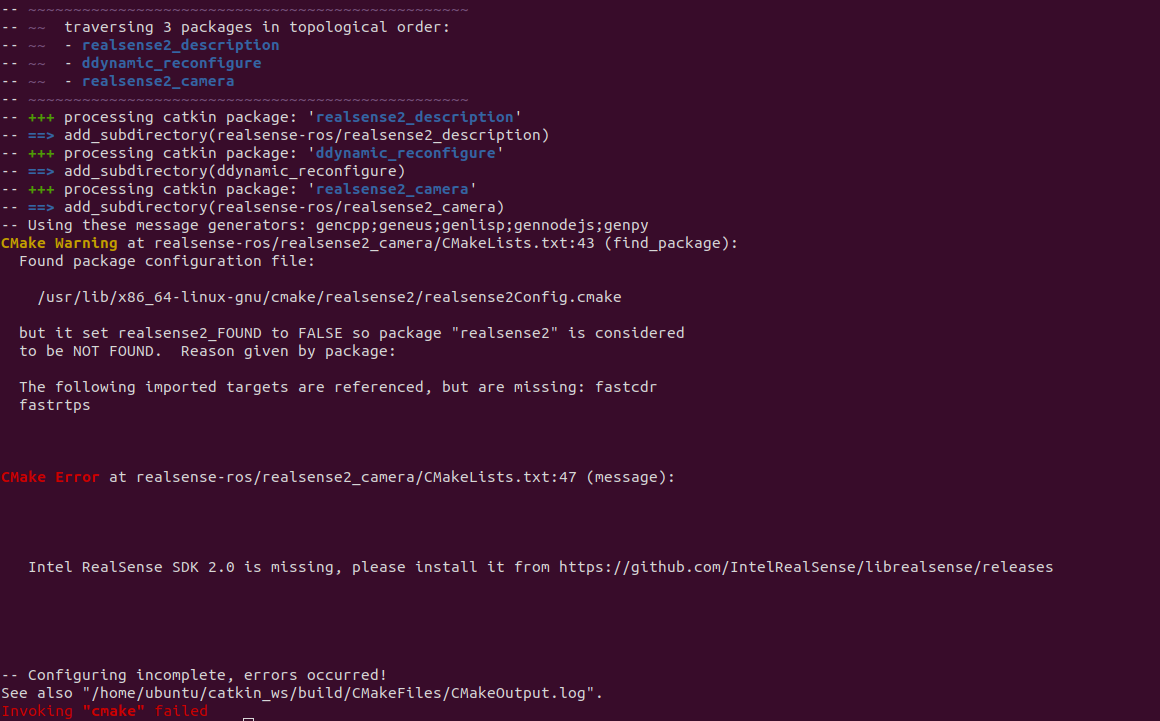

有的教程是通过命令行安装的，我按照这种方式，后面编译realsense-ros时一直会报错：

CMake Error at realsense-ros/realsense2_camera/cMakeLists.txt:47(message): Inter Realsense SDK 2.0 is missing, please install it from https://github.com/IntelRealsense/librealsense/releases

原因是：命令行安装的IntelRealSense SDK配置引用了ROS2的依赖，而安装的是ROS1 版本。所以编译会一直报错。

这里采用源码安装的方式。

终端执行以下命令下载源码，这里放在了主目录下：

git clone https://github.com/IntelRealSense/librealsense.git

librealsense目录下，终端执行以下命令，安装权限脚本：

sudo cp config/99-realsense-libusb.rules /etc/udev/rules.d/
sudo udevadm control --reload-rules
sudo udevadm trigger

终端执行以下命令，安装依赖：

sudo apt-get install git libssl-dev libusb-1.0-0-dev libudev-dev pkg-config libgtk-3-dev
sudo apt-get install libglfw3-dev libgl1-mesa-dev libglu1-mesa-dev

ibrealsense目录下，执行以下命令，编译与安装IntelRealSense SDK2.0：

mkdir build && cd build
cmake .. -DCMAKE_BUILD_TYPE=Release -DFORCE_RSUSB_BACKEND=false
make
sudo make install

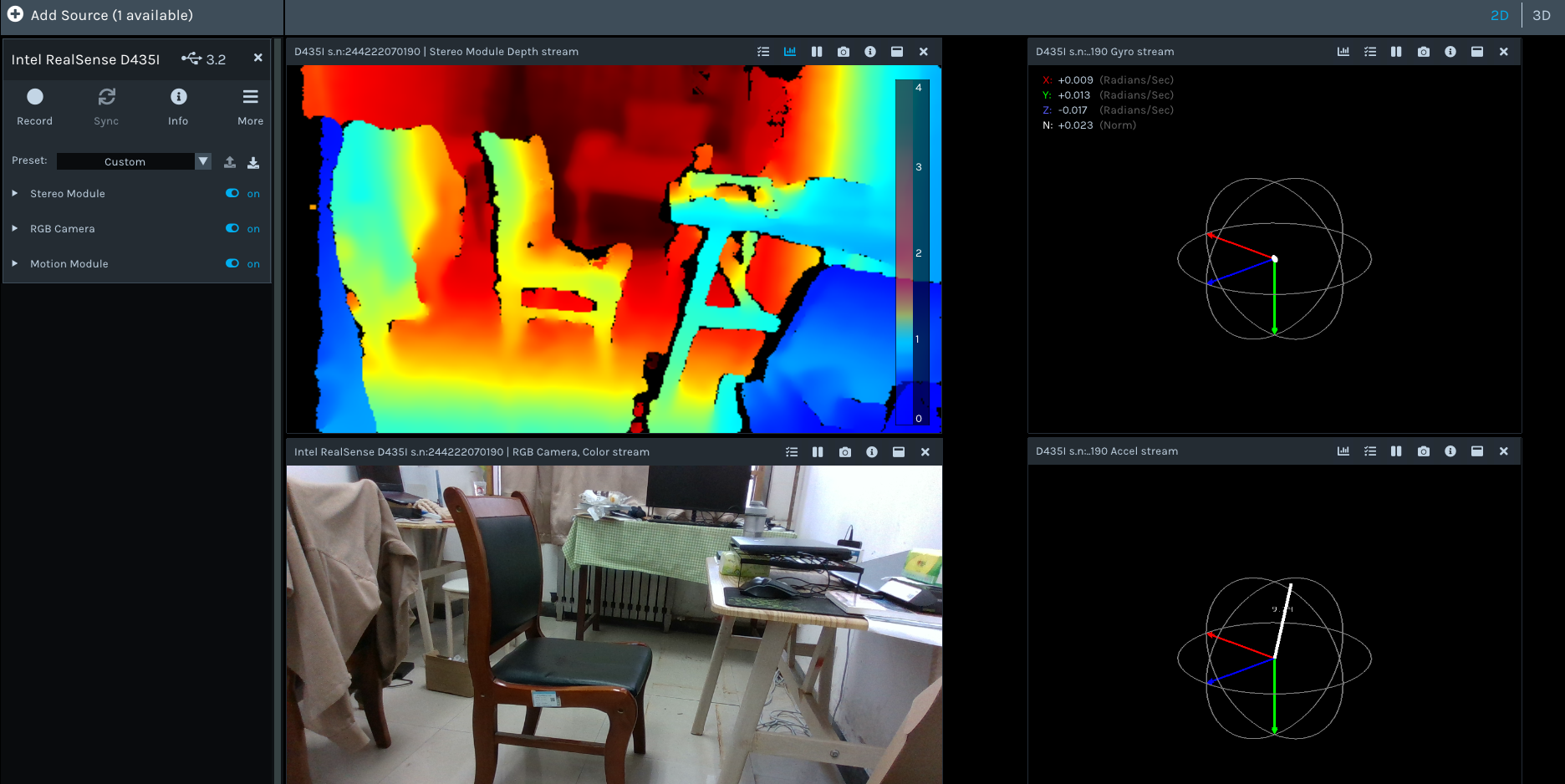

执行以下命令，查看是否安装成功：

realsense-viewer

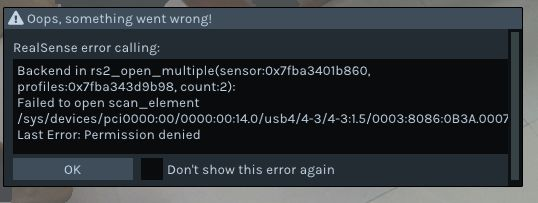

连接的接口应该是USB 3.0，不然可能会出现这个问题。

二、realsense-ros的安装

主目录下创建一个工作空间：

mkdir -p ~/catkin_ws/src
cd ~/catkin_ws/src/

克隆realsense-ros和ddynamic_reconfigure源码在catkin_ws/src/目录下：

git clone https://github.com/IntelRealSense/realsense-ros.git

git clone https://github.com/pal-robotics/ddynamic_reconfigure.git

在realsense-ros目录下，查看分支：

git branch -a

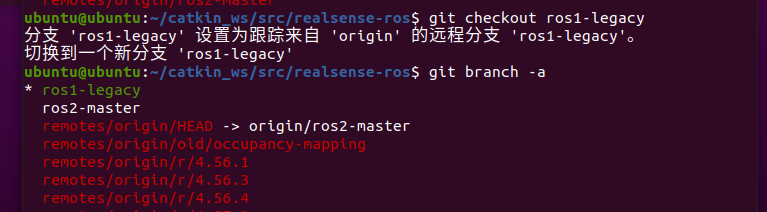

当前分支在ros2-master下，而当前的系统是ros1，因此需要切换分支，执行以下命令，将分支切换至ros1-legacy：

git checkout ros1-legacy

回到catkin_ws目录下，编译安装realsense-ros：

catkin_make
catkin_make install

把工作空间的环境变量设置到bash环境中：

echo "source ~/catkin_ws/devel/setup.bash" >> ~/.bashrc

source ~/.bashrc

终端执行如下命令启动相机：

roslaunch realsense2_camera rs_camera.launch

如果启动过程中，提示找不到包，手动执行下source ~/catkin_ws/devel/setup.bash

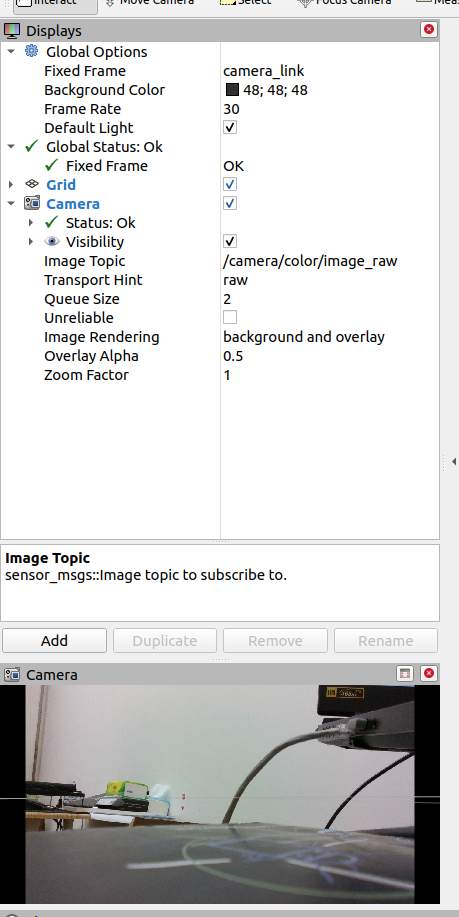

另一个终端启动rviz，看各话题的画面是不是正常显示：

在 RViz 中配置：

1、Fixed Frame: 设置为 camera_link

2、添加 Display:

• 点击左下角 Add

• 选择 Camera→ 设置 Image Topic为 /camera/color/image_raw

三、D435i 彩色相机内参标定

安装摄像头标定工具：

sudo apt-get install ros-noetic-camera-calibration

通过以下链接，下载标定板：

https://docs.opencv.org/2.4/_downloads/pattern.png

在终端执行以下命令，启动摄像头：

roslaunch realsense2_camera rs_camera.launch

打开一个新终端，执行以下命令：

rosrun camera_calibration cameracalibrator.py --size 9x6 --square 0.024 image:=/camera/color/image_raw camera:=/camera/color --no-service-check

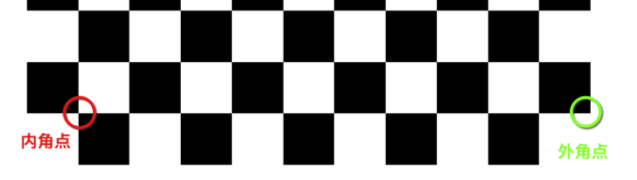

–size 9x6 棋盘大小为 （9x6，仅计算内角）
–square 0.024 棋盘中的一个正方形大小，以米为单位

根据标定板实际情况修改。

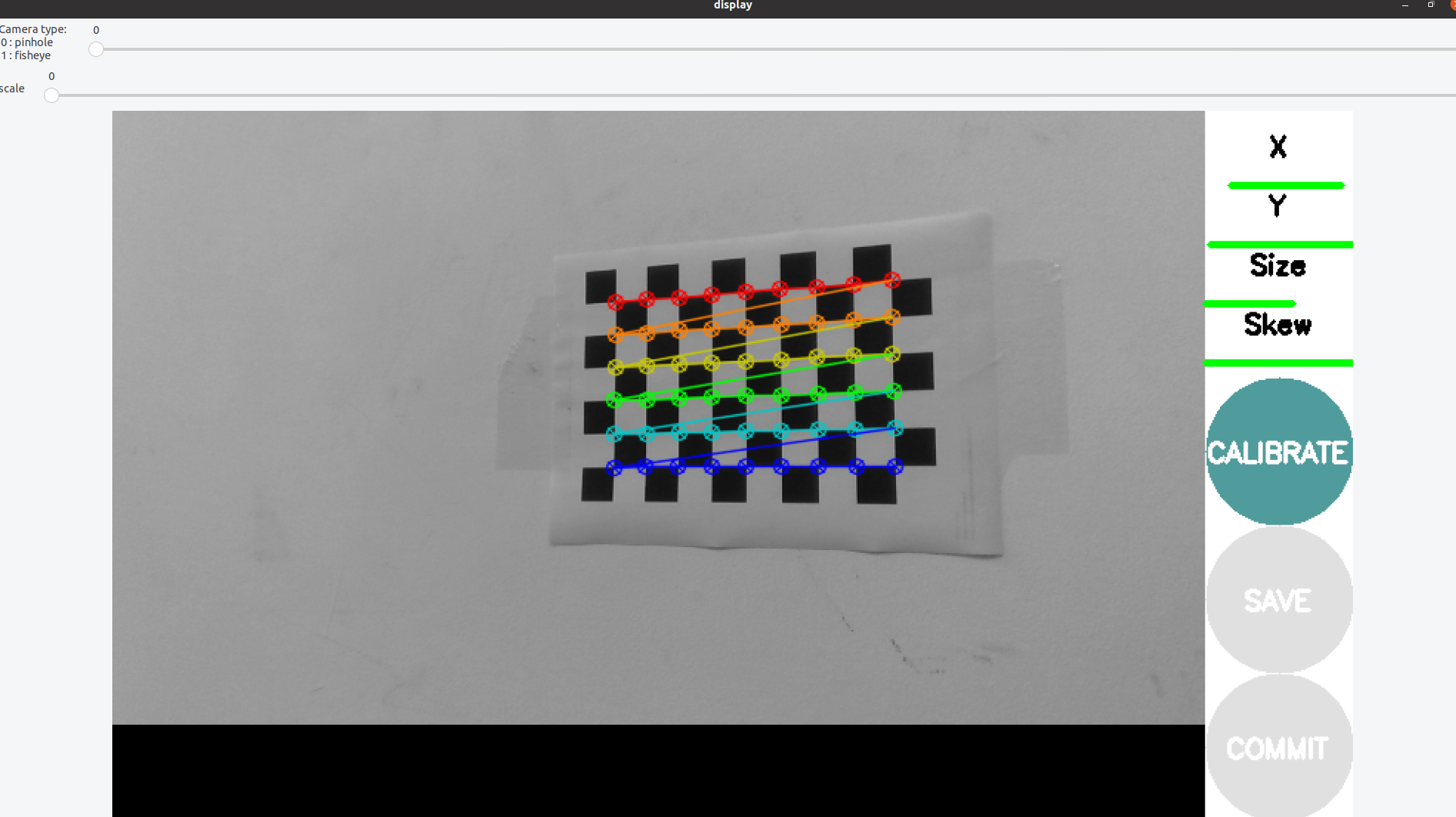

运行起来界面如下：

按照x（左右）、y（上下）、size（前后）、skew（倾斜）等方式移动相机，直到x,y,size,skew的进度条都变成绿色位置。接着按下CALIBRATE按钮，等一段时间就可以完成标定。完成后点击SAVE保存标定使用的图像以及标定结果，会显示保存地址，可以打开查看，然后再COMMIT退出程序，标定完成。点击"COMMIT"报错是正常的，因为RealSense相机节点不提供该服务。但这不影响标定结果的使用。只需保存标定参数并手动应用到ORB-SLAM3配置文件中即可。

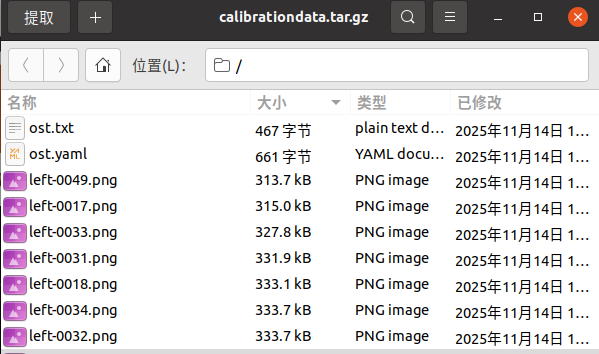

标定文件在根目录/tmp/calibrationdata.tar.gz里，找到标定结果文件后，按照其数据修改Examples/ROS/ORB_SLAM3目录下Asus.yaml。

以下是我的标定文件ost.yaml里面的内容。

image_width: 1280                                # 图像宽度（像素）
image_height: 720                                # 图像高度（像素）
camera_name: narrow_stereo                       # 相机名称（通常用于立体相机）
camera_matrix:                                   # 相机内参矩阵rows: 3cols: 3data: [899.36111,   0.     , 649.57404,        # fx, 0, cx 0.     , 901.64597, 361.88024,        # 0, fy, cy0.     ,   0.     ,   1.     ]        # 0, 0, 1distortion_model: plumb_bob                      # 畸变模型（Brown-Conrady模型）
distortion_coefficients:                         # 畸变系数rows: 1cols: 5                                        # [k1,k2,p1,p2,k3]                        data: [0.108620, -0.215185, 0.000762, -0.002215, 0.000000]
rectification_matrix:                            # 校正矩阵rows: 3cols: 3data: [1., 0., 0.,0., 1., 0.,0., 0., 1.]
projection_matrix:                               # 投影矩阵rows: 3cols: 4data: [898.53308,   0.     , 646.8581 ,   0.     ,0.     , 913.9599 , 361.79539,   0.     ,0.     ,   0.     ,   1.     ,   0.     ]

根据标定文件ost.yaml修改Asus.yaml得到：

%YAML:1.0#--------------------------------------------------------------------------------------------
# Camera Parameters. Adjust them!
#--------------------------------------------------------------------------------------------
Camera.type: "PinHole"# Camera calibration and distortion parameters (OpenCV)
Camera.fx: 899.36111
Camera.fy: 901.64597
Camera.cx: 649.57404
Camera.cy: 361.88024Camera.k1: 0.108620
Camera.k2: -0.215185
Camera.p1: 0.000762
Camera.p2: -0.002215
Camera.k3: 0.000000 Camera.width: 1280
Camera.height: 720# Camera frames per second
Camera.fps: 30.0# IR projector baseline times fx (aprox.)
# bf = fx * baseline (baseline ≈ 0.05m)(D435i基线约为5cm)
Camera.bf: 44.9680555  # 899.36111 * 0.05# Color order of the images (0: BGR, 1: RGB. It is ignored if images are grayscale)
Camera.RGB: 1# Close/Far threshold. Baseline times.
ThDepth: 40.0# Deptmap values factor
#(RealSense深度值为毫米，需要转换为米)
DepthMapFactor: 1000.0#--------------------------------------------------------------------------------------------
# ORB Parameters
#--------------------------------------------------------------------------------------------# ORB Extractor: Number of features per image
ORBextractor.nFeatures: 1000# ORB Extractor: Scale factor between levels in the scale pyramid
ORBextractor.scaleFactor: 1.2# ORB Extractor: Number of levels in the scale pyramid
ORBextractor.nLevels: 8# ORB Extractor: Fast threshold
# Image is divided in a grid. At each cell FAST are extracted imposing a minimum response.
# Firstly we impose iniThFAST. If no corners are detected we impose a lower value minThFAST
# You can lower these values if your images have low contrast
ORBextractor.iniThFAST: 20
ORBextractor.minThFAST: 7#--------------------------------------------------------------------------------------------
# Viewer Parameters
#--------------------------------------------------------------------------------------------
Viewer.KeyFrameSize: 0.05
Viewer.KeyFrameLineWidth: 1
Viewer.GraphLineWidth: 0.9
Viewer.PointSize:2
Viewer.CameraSize: 0.08
Viewer.CameraLineWidth: 3
Viewer.ViewpointX: 0
Viewer.ViewpointY: -0.7
Viewer.ViewpointZ: -1.8
Viewer.ViewpointF: 500

也可以不进行标定，直接用出厂标定的参数也可以。

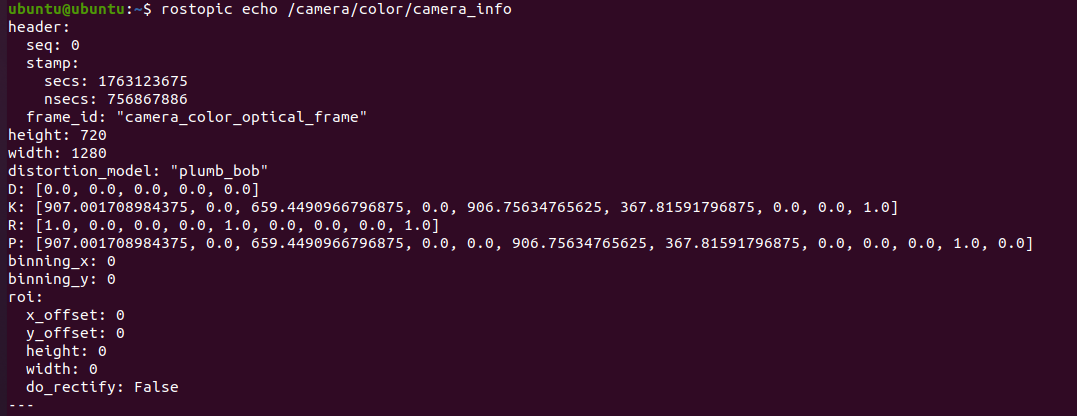

roslaunch realsense2_camera rs_camera.launch 相机启动的情况下，终端执行以下命令，查看相机内参：

rostopic echo /camera/color/camera_info

frame_id: "camera_color_optical_frame"  # 坐标系名称
height: 720                            # 图像高度（像素）
width: 1280                            # 图像宽度（像素）
distortion_model: "plumb_bob"          # 畸变模型（Brown-Conrady模型）
D: [0.0, 0.0, 0.0, 0.0, 0.0]           # 畸变系数 [k1, k2, p1, p2, k3]
K: [907.001708984375, 0.0, 659.4490966796875, 0.0, 906.75634765625, 367.81591796875, 0.0, 0.0, 1.0]
K：[fx,  0, cx,0, fy, cy,                         # 相机内参矩阵0,  0,  1]
R: [1.0, 0.0, 0.0, 0.0, 1.0, 0.0,                     # 旋转矩阵0.0, 0.0, 1.0]
P: [907.001708984375, 0.0, 659.4490966796875, 0.0, 0.0, 906.75634765625, 367.81591796875, 0.0, 0.0, 0.0, 1.0, 0.0]                # 投影矩阵

同样按照其数据修改Examples/ROS/ORB_SLAM3目录下Asus.yaml内容即可。

四、ROS下运行orb-slam3

将Examples_old下的ROS文件夹复制到Examples文件夹下。

export ROS_PACKAGE_PATH=${ROS_PACKAGE_PATH}:/home/ubuntu/catkin_ws/src/ORB_SLAM3/Examples/ROS

 将ORB_SLAM3/Examples/ROS/ORB_SLAM3/CMakeLists.txt文件进行如下修改：

把C++11改为C++14：

第2行增加如下代码：

project(ORB_SLAM3)

 第34行：

 将find_package(OpenCV 3.0 QUIET)改为find_package(OpenCV 4.2 QUIET)

 第50行增加以下代码（在include_directories内）：

${PROJECT_SOURCE_DIR}/../../../Thirdparty/Sophus

将ORB_SLAM3/Examples/ROS/ORB_SLAM3/src/AR下，ros_mono_ar.cc文件中的代码第151行进行修改：

cv::Mat Tcw = mpSLAM->TrackMonocular(cv_ptr->image,cv_ptr->header.stamp.toSec());

改为：

cv::Mat Tcw=ORB_SLAM3::Converter::toCvMat(mpSLAM->TrackMonocular(cv_ptr->image,cv_ptr->header.stamp.toSec()).matrix());

将ORB_SLAM3/Examples/ROS/ORB_SLAM3/src/AR下，ViewerAR.cc文件中的代码第405行和第530行进行修改：

vPoints.push_back(pMP->GetWorldPos());

cv::Mat Xw = pMP->GetWorldPos();

修改为：

vPoints.push_back(ORB_SLAM3::Converter::toCvMat(pMP->GetWorldPos()));

cv::Mat Xw = ORB_SLAM3::Converter::toCvMat(pMP->GetWorldPos());

安装一下rosdep。这里用小鱼老师的一键安装系列。执行以下代码：

wget http://fishros.com/install -O fishros && bash fishros

安装完后执行以下代码更新一下：

rosdepc update

在ORB-SLAM3目录下打开终端，依次执行以下命令：

chmod +x build_ros.sh
./build_ros.sh

编译成功如下：

ORB_SLAM3/Examples/ROS/ORB_SLAM3/src/ros_rgbd.cc里的第66，67行进行修改：

message_filters::Subscriber<sensor_msgs::Image> rgb_sub(nh, "/camera/rgb/image_raw", 100);
message_filters::Subscriber<sensor_msgs::Image> depth_sub(nh, "camera/depth_registered/image_raw", 100);

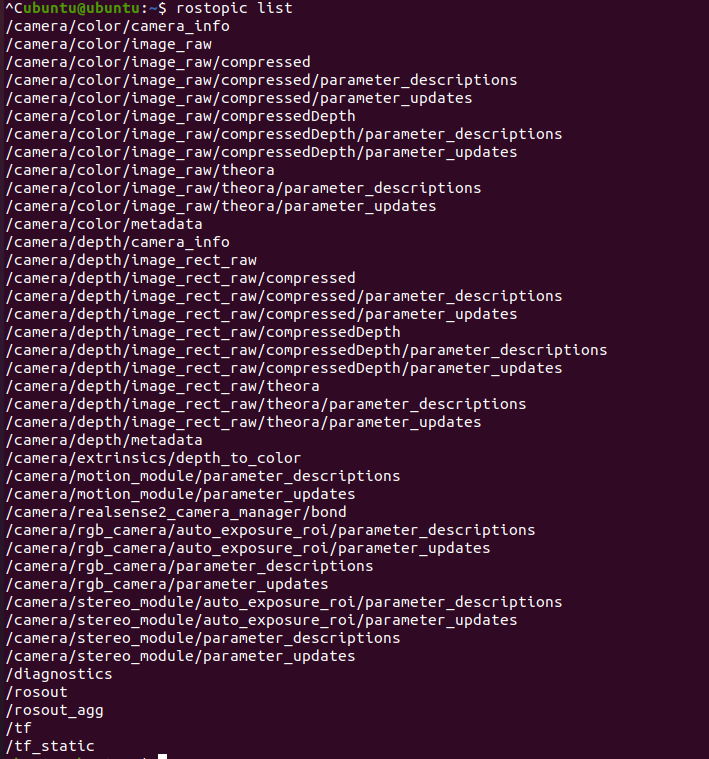

通过执行 rostopic list 查看相关话题：

将订阅话题修改为上面出现的：

message_filters::Subscriber<sensor_msgs::Image> rgb_sub(nh, "/camera/color/image_raw", 100);
message_filters::Subscriber<sensor_msgs::Image> depth_sub(nh, "/camera/depth/image_rect_raw", 100);

修改完后，重新编译即可。

打开终端执行以下命令：

roslaunch realsense2_camera rs_camera.launch

另起一个终端执行以下命令：

rosrun ORB_SLAM3 RGBD Vocabulary/ORBvoc.txt Examples/ROS/ORB_SLAM3/Asus.yaml

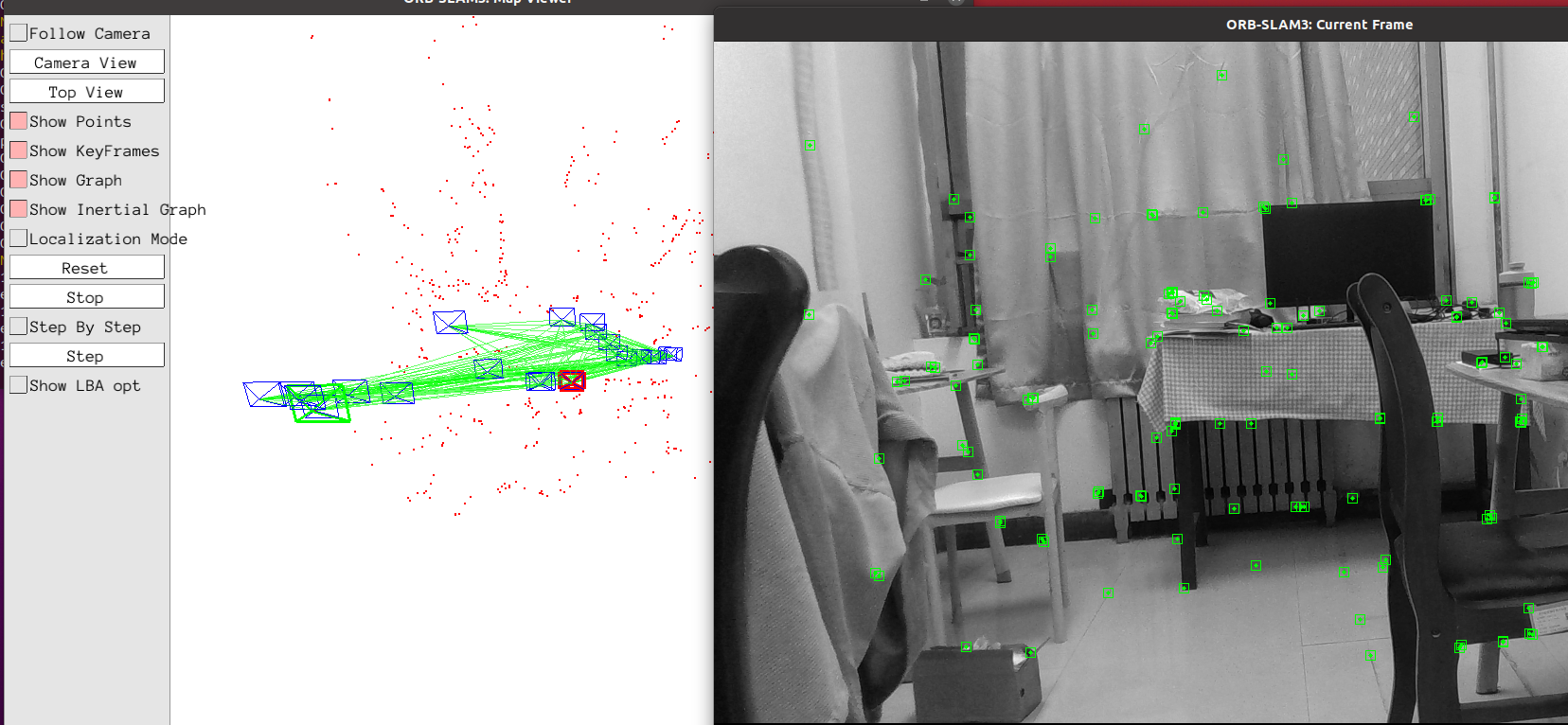

成功运行画面如下：

建议把Examples_old这个文件夹直接删除，避免和Examples/ROS/ORB_SLAM3路径发生冲突。

打开环境变量：

gedit ~/.bashrc

将以下路径加入环境变量：

export ROS_PACKAGE_PATH=${ROS_PACKAGE_PATH}:/home/ubuntu/catkin_ws/src/ORB_SLAM3/Examples/ROS

然后刷新一下即可。

source ~/.bashrc
