2025cesium进阶教程|Cesium 天气特效实现：从 ShaderToy 移植下雪效果的完整方案

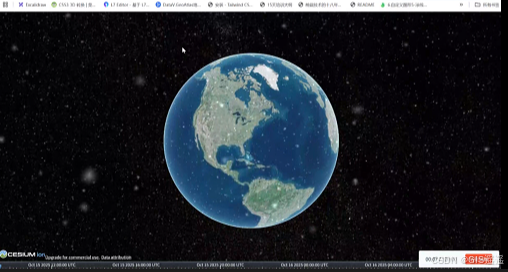

本篇我们介绍如何将 ShaderToy 中的下雪效果成功移植到 Cesium 中，实现场景下雪的视觉效果。这种移植方式可以扩展到其他 ShaderToy 效果，只需根据具体效果调整变量替换和颜色混合的方式即可。

视频教程点击这里查看

一、什么是 Shader

Shader（着色器）是运行在 GPU 上的小程序，用于控制图形渲染过程中的各种视觉效果。它通过编写特定的代码（通常是 GLSL 语言），来定义顶点如何变换、像素（片元）如何着色等，从而实现从简单的颜色填充到复杂的光影、纹理、动画等多种视觉表现。在 3D 渲染中，着色器是实现丰富视觉效果的核心工具。

二、Cesium 中的 CustomShader

在 Cesium 这个三维地理信息可视化引擎中，CustomShader 是一个功能强大的接口，其核心作用是允许开发者自定义图形渲染过程中的 GLSL 着色逻辑。借助它，开发者能够对 3D Tiles、模型（Model）或 Primitive 等对象实现更为灵活、复杂的视觉效果，比如让模型发光、呈现流动感、闪烁、根据高度变色、随时间变化、依据法线方向渐变等。

基本原理

Cesium 中的每个 3D 模型或 Tileset 在渲染时，都会使用一个默认的渲染着色器（Shader Program）。而 CustomShader 的作用，就是在保留 Cesium 默认渲染功能的前提下，允许开发者往这个默认的着色器程序中注入自定义的 GLSL 代码，以此来干预渲染过程。

主要影响的渲染阶段

CustomShader 主要能对渲染管线中的两个关键阶段产生影响：

1. Vertex Shader（顶点着色器）阶段：该阶段主要负责对模型的顶点进行处理，比如顶点的位置变换、计算顶点的颜色等。
2. Fragment Shader（片元着色器）阶段：此阶段则是对像素（片元）进行着色处理，决定每个像素最终显示的颜色，像纹理采样、光照计算等都在此阶段完成。

两个阶段可获取的重要数据

在顶点着色器和片元着色器阶段，能够获取到模型的多种重要数据，具体如下表所示：

模型中的对应属性	着色器中的变量	类型	是否在顶点着色器中可用	是否在片元着色器中可用	描述
POSITION	positionMC	vec3	是	是	模型坐标系中的位置
POSITION	positionWC	vec3	否	是	世界坐标系中的位置（WGS84 ECEF (x, y, z)），低精度
POSITION	positionEC	vec3	否	是	眼睛坐标系中的位置
NORMAL	normalMC	vec3	是	否	模型坐标系中的单位法向量，仅在顶点着色器中可用
NORMAL	normalEC	vec3	否	是	眼睛坐标系中的单位法向量，仅在片元着色器中可用
TANGENT	tangentMC	vec3	是	否	模型坐标系中的单位切向量，始终为 vec3。对于提供 w 分量的模型，在计算副切向量后会移除 w 分量
TANGENT	tangentEC	vec3	否	是	眼睛坐标系中的单位切向量，始终为 vec3。对于提供 w 分量的模型，在计算副切向量后会移除 w 分量
NORMAL & TANGENT	bitangentMC	vec3	是	否	模型坐标系中的单位副切向量，仅在法向量和切向量都可用时才存在
NORMAL & TANGENT	bitangentEC	vec3	否	是	眼睛坐标系中的单位副切向量，仅在法向量和切向量都可用时才存在
TEXCOORD_N	texCoord_N	vec2	是	是	第 N 组纹理坐标
COLOR_N	color_N	vec4	是	是	第 N 组顶点颜色，始终为 vec4；如果模型未指定 alpha 值，则默认 alpha 值为 1
JOINTS_N	joints_N	ivec4	是	是	第 N 组关节索引
WEIGHTS_N	weights_N	vec4	是	是	第 N 组权重值

三、在 Cesium 后处理中使用 ShaderToy 的代码

ShaderToy 是一个在线的 GLSL 着色器创作和分享平台，上面有许多优秀的着色器效果。我们可以将这些效果移植到 Cesium 中，以丰富 Cesium 场景的视觉表现。下面以一个下雪效果的 ShaderToy 代码（https://www.shadertoy.com/view/ldsGDn）为例，说明如何进行移植。

移植的关键步骤

1. 入口函数的调整：ShaderToy 中使用mainImage(out vec4 fragColor, in vec2 fragCoord)作为入口函数，而在 Cesium 的后处理着色器中，使用void main(void)作为入口函数，最终通过gl_FragColor输出颜色。

2. 内置变量的替换：

   • ShaderToy 中的iResolution.xy（屏幕分辨率）对应 Cesium 中的czm_viewport.zw。
   • ShaderToy 中的fragCoord.xy（像素坐标）对应 Cesium 中的gl_FragCoord.xy。
   • ShaderToy 中的iTime（时间）在 Cesium 中可以用czm_frameNumber / 60.0来模拟（假设帧率为 60fps）。
   • ShaderToy 中的iMouse（鼠标交互）在 Cesium 中通常没有直接对应的变量，可根据需要去掉或改为常量。

3. 最终颜色混合：在 Cesium 中，后处理效果需要与场景原有的颜色进行混合，因此需要读取场景的颜色纹理colorTexture，然后将自定义效果的颜色与场景颜色进行混合。

具体的移植代码

const snowShader = /*glsl*/ `
uniform sampler2D colorTexture;
varying vec2 v_textureCoordinates;
#define LIGHT_SNOW
#ifdef LIGHT_SNOW#define LAYERS 50#define DEPTH .5#define WIDTH .3#define SPEED .6
#else // BLIZZARD#define LAYERS 200#define DEPTH .1#define WIDTH .8#define SPEED 1.5
#endif
void main(void)
{const mat3 p = mat3(13.323122,23.5112,21.71123,21.1212,28.7312,11.9312,21.8112,14.7212,61.3934);vec2 resolution = czm_viewport.zw;vec2 fragCoord = gl_FragCoord.xy;// ShaderToy 的 iTime -> 用 frameNumber 模拟时间float iTime = float(czm_frameNumber) / 60.0;// ShaderToy 的 uv 计算vec2 uv = vec2(1.0, resolution.y / resolution.x) * fragCoord / resolution;vec3 acc = vec3(0.0);float dof = 5.0 * sin(iTime * 0.1);for (int i = 0; i < LAYERS; i++) {float fi = float(i);vec2 q = uv * (1.0 + fi * DEPTH);q += vec2(q.y * (WIDTH * mod(fi * 7.238917, 1.0) - WIDTH * 0.5),SPEED * iTime / (1.0 + fi * DEPTH * 0.03));vec3 n = vec3(floor(q), 31.189 + fi);vec3 m = floor(n) * 0.00001 + fract(n);vec3 mp = (31415.9 + m) / fract(p * m);vec3 r = fract(mp);vec2 s = abs(mod(q, 1.0) - 0.5 + 0.9 * r.xy - 0.45);s += 0.01 * abs(2.0 * fract(10.0 * q.yx) - 1.0);float d = 0.6 * max(s.x - s.y, s.x + s.y) + max(s.x, s.y) - 0.01;float edge = 0.005 + 0.05 * min(0.5 * abs(fi - 5.0 - dof), 1.0);acc += vec3(smoothstep(edge, -edge, d) * (r.x / (1.0 + 0.02 * fi * DEPTH)));}vec4 img = texture2D(colorTexture, v_textureCoordinates);gl_FragColor = img + vec4(acc, 1.0);
}
`;

const snowPost = new Cesium.PostProcessStage({name: "snow",fragmentShader: snowShader,
});
viewer.scene.postProcessStages.add(snowPost);
