STM32使用金属探测传感器自制金属探测仪

1.1 介绍：

传感器内部的线圈（发射线圈）通以交变电流，产生周期性变化的磁场。当金属物体进入该磁场时，金属内部会感应出涡流（闭合电流环），涡流自身又会产生反向磁场，干扰原磁场的分布。
另一组线圈（接收线圈）通过检测磁场变化（如磁通量、频率或相位偏移），将信号转化为电信号，经放大和处理后触发报警或输出检测结果。

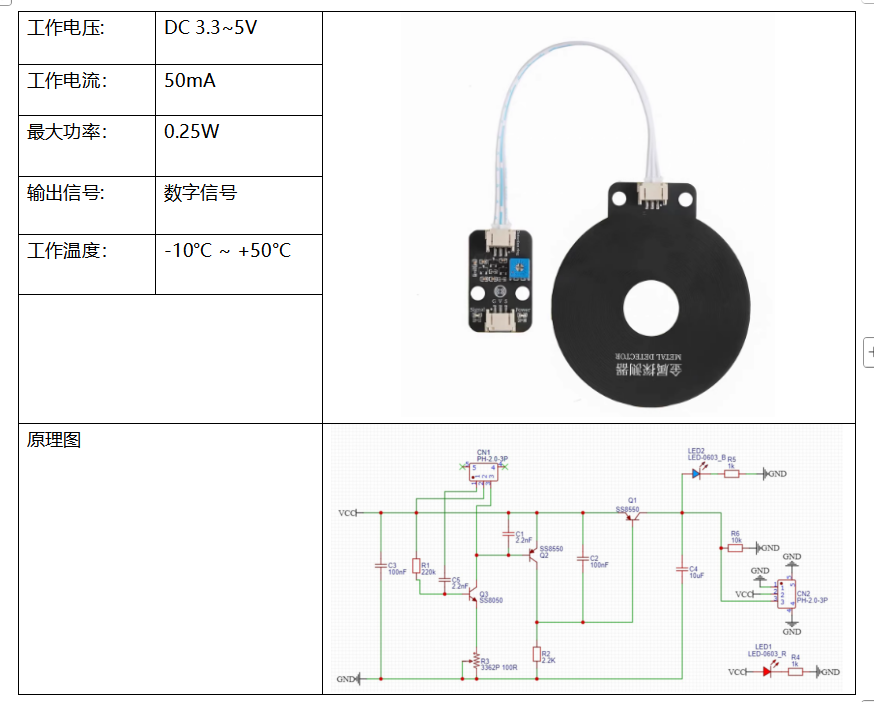

1.2 模块参数：

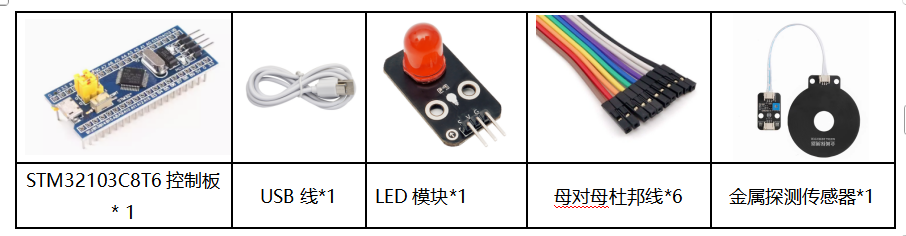

1.3 实验组件：

1.4模块接线图：

模块的V接3.3V G接GND
B1—>金属探测传感器
A1—>LED

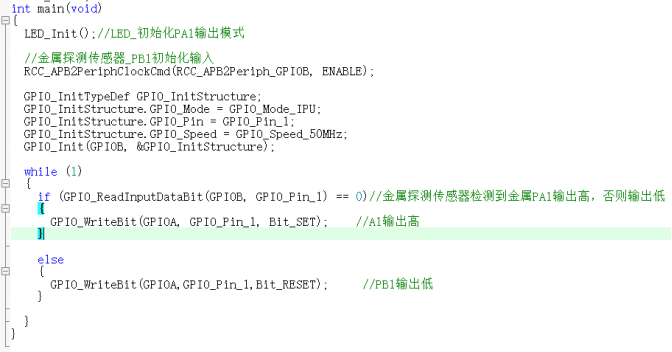

1.5 实验代码：

完整代码下载

1.6实验结果：

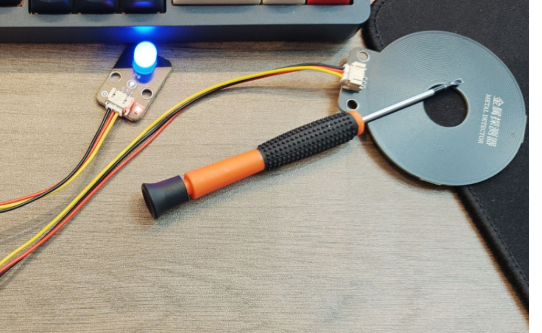

器件连接好线之后，将上述程序烧录到开发板之后，，放一个金属到探测盘上，此时探测到金属LED灯模块亮起，否则会熄灭（模块上的电位器可以调节灵敏度）。
