sdf内容小结

SDF (Standard Delay Format)，标准延时格式文件，常用延迟反标注。该文件包含了仿真用到的所有 IOPATH，INTERCONNECT、TIMING CHECK 等延迟时间和时序约束的参数

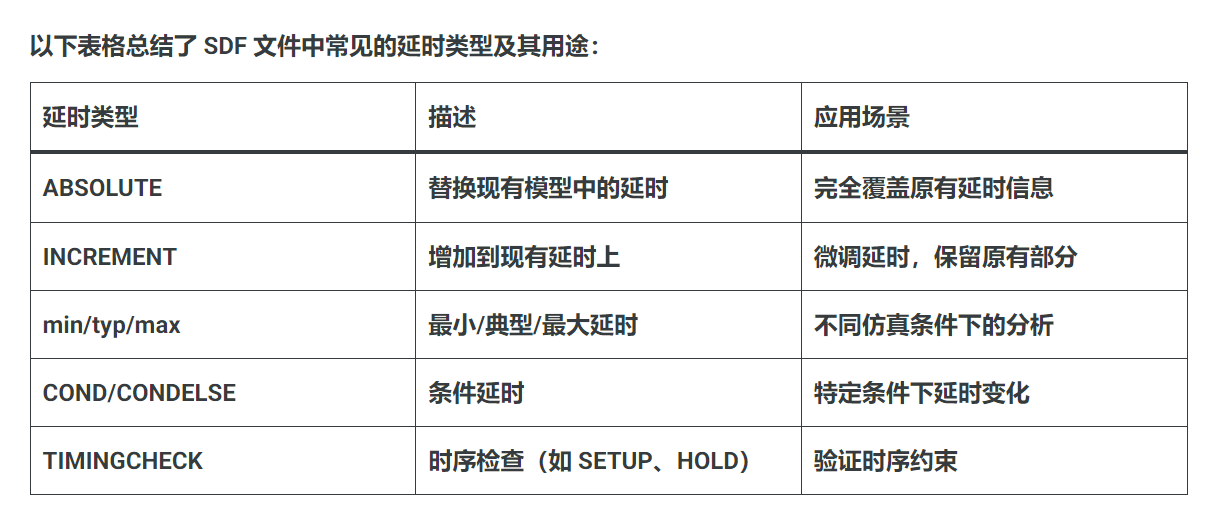

延迟类型

SDF 文件中的延迟类型包括 cell delay 和 wire delay。cell delay 指逻辑门单元器件内部的延迟，wire delay 是指器件之间通过 wire 互联的延迟。

 Secifying Delay Values

Delay Values 在delval_list里面指定，最多一共有12个小括号，每个小括号里面有3个值，用”：“分开，分别代表minimum，typical，maximum的延时值；在delval_list里面包含如下情况。

若12个delval值都被指定了，那么每一个delval分别代表：

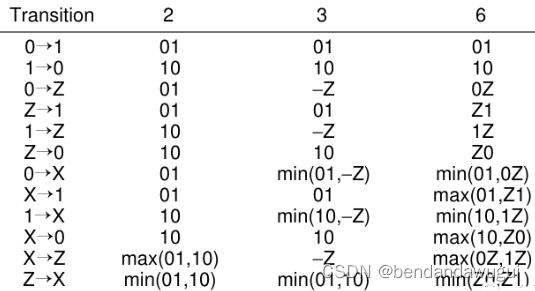

 如上图中所示：

若2个delval值被指定，第一个delval代表01（rising）延时值，第二个delval代表10（falling）延时值。

若3个delval值被指定，第一个delval代表01（rising）延时值，第二个delval代表10（falling）延时值，第三个delval代表-Z（Z transition）延时值。

若6个delval值被指定，那么他们分别代表01，10，0Z，Z1，1Z，Z0；

举例说明，如下，IO path有6个delval值被指定：

但是0-1，1-0的延时都缺省，后面四个括号分别对应0Z，Z1，1Z，Z0 ，这种语法SDF3.0是支持的，annotator工具反标的时候就不会替换verilog specify的0-1,1-0转换延迟值。
