在工作中，我们经常需要画各种图：流程图、UML、架构图、网络拓扑、业务逻辑、ER 模型……
常见工具有 Visio、ProcessOn、Lucidchart 等，但它们要么收费、要么依赖云服务，无法用于内网或保密环境。

有没有既开源、又免费、还能完全离线自托管的制图工具？
答案就是：draw.io（现名：diagrams.net）。

✅ draw.io 是什么？

draw.io 是一款 开源、免费、功能强大的通用绘图工具，支持：

流程图、组织结构图
UML、时序图、用例图
ER 数据库模型图
网络拓扑、云架构图（AWS / Azure / GCP）
软件架构图、服务关系图
BPMN、思维导图等

它同时提供：

✔ Web 在线版
✔ 桌面版（Windows、Mac、Linux）
✔ VSCode / Obsidian 插件
✔ 自托管服务器版（重点）

也就是说，你可以在自己的服务器上运行一个“公司内部的 draw.io”，所有人不用登录、无需联网即可使用，数据不会上传第三方。

✅ 为什么推荐 draw.io？

优势	说明
✅ 完全开源、免费	Apache 2.0 协议，可商业使用
✅ 自托管支持	内网、机密项目环境可用
✅ 图标库丰富	网络、架构、云服务、UML、BPMN……应有尽有
✅ 导出方便	PNG、SVG、PDF、XML、HTML
✅ 支持中文	操作体验友好
✅ 多系统支持	Web、桌面、插件，多场景使用

对需要离线绘图、内网使用、交付客户项目、企业开发文档的人特别友好。

✅ 自托管安装（适合内网环境）

✅ 方式一：Docker 运行（最快）

docker run -d \--name drawio \-p 8080:8080 \jgraph/drawio

浏览器访问：

http://服务器IP:8080

即可直接使用，无需登录、无需数据库。

✅ 方式二：Docker Compose（推荐长期部署）

新建 docker-compose.yml：

version: "3.8"services:drawio:image: jgraph/drawio:latestcontainer_name: drawioports:- "8080:8080"- "8443:8443"environment:- DRAWIO_DISABLE_ANALYTICS=true- DRAWIO_ENABLE_PLANTUML=truerestart: unless-stopped

启动：

docker compose up -d

优势：

✅ 自动重启
✅ 支持启用 PlantUML（序列图/类图自动生成）
✅ 内网即可访问

✅ 自托管效果

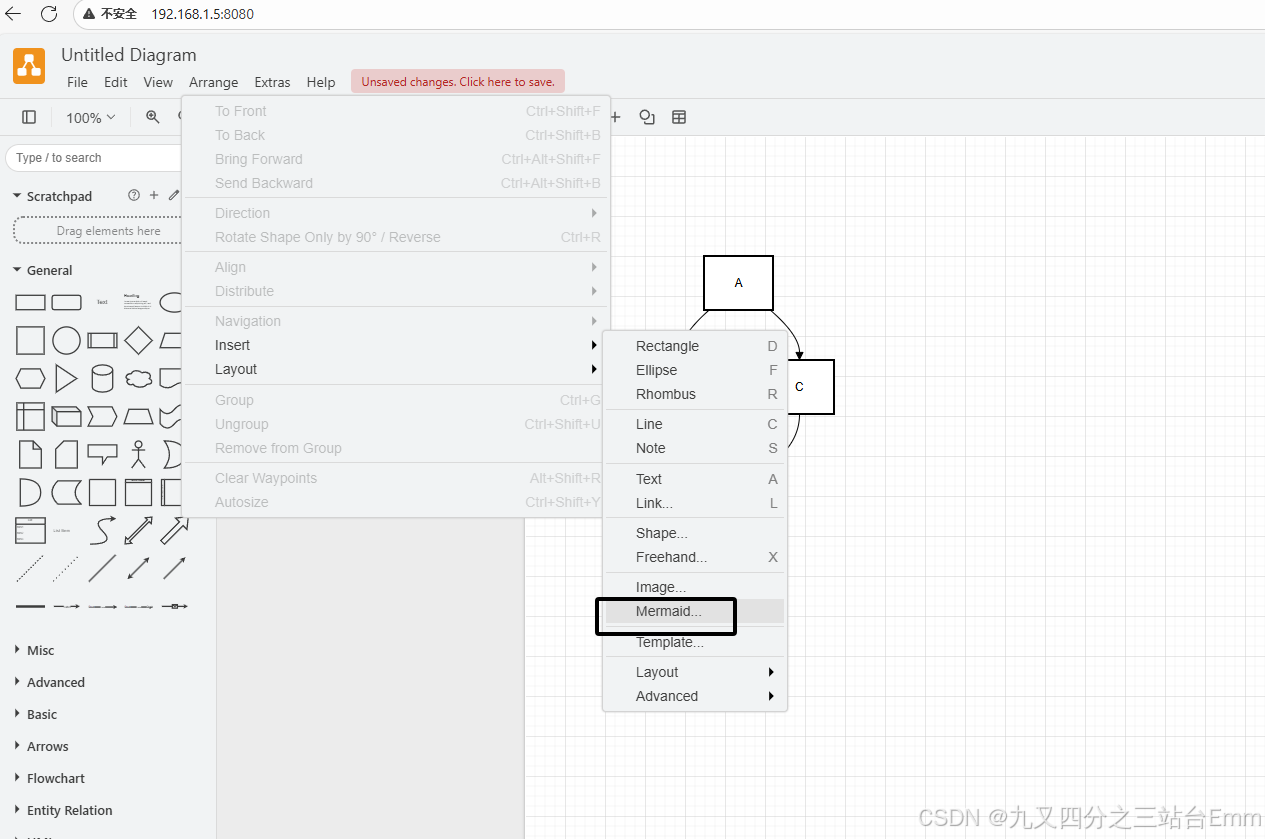

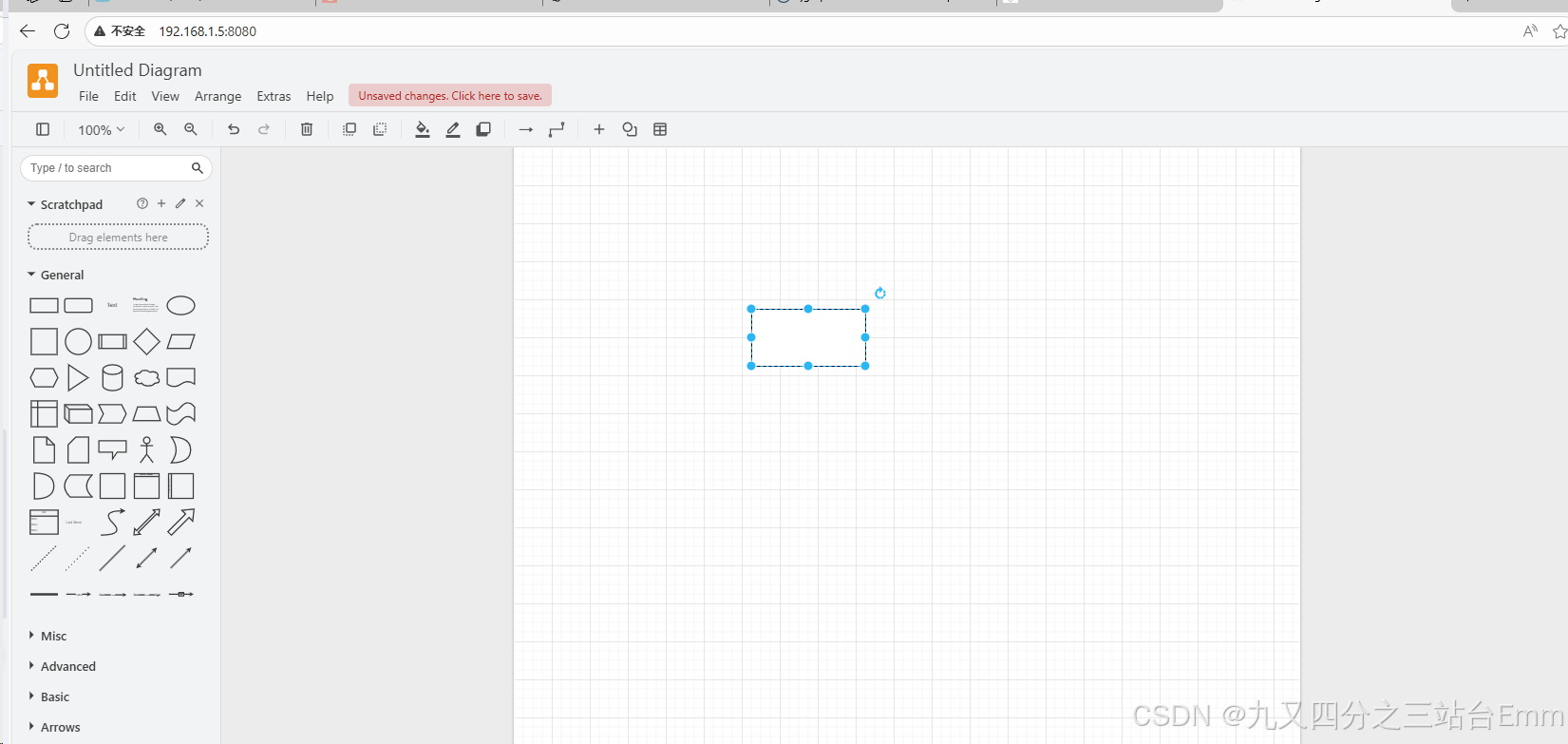

在这里插入图片描述

✅ Mermaid 是什么？

Mermaid 是一个基于文本（类似代码）的开源制图语言，用简单描述就能生成专业流程图、时序图、甘特图、状态机、架构关系图。

✅ 支持流程图、时序图、类图、ER 图、状态机、甘特图
✅ 用文本写图 → 可版本管理（Git）
✅ 可嵌入 Markdown、Wiki、文档系统
✅ Obsidian / VSCode / GitLab / Typora / Wiki.js / GitHub 已原生支持
✅ 可自托管渲染（适合离线或内网）

一句话总结：
Mermaid = 图用“代码”生成，让图变得可追踪、可自动化、可被大模型生成。

大模型生成Mermaid

用户浏览商品并下单 → 系统检查库存 → 如果库存不足提示失败 → 否则扣库存 → 用户支付 → 支付成功后生成订单 → 通知仓库发货将上述的描述转成 Mermaid

flowchart TDA[用户浏览商品并下单] --> B[系统检查库存]B -->|库存不足| C[提示下单失败]B -->|库存充足| D[扣减库存]D --> E[用户支付]E -->|支付成功| F[生成订单]F --> G[通知仓库发货]

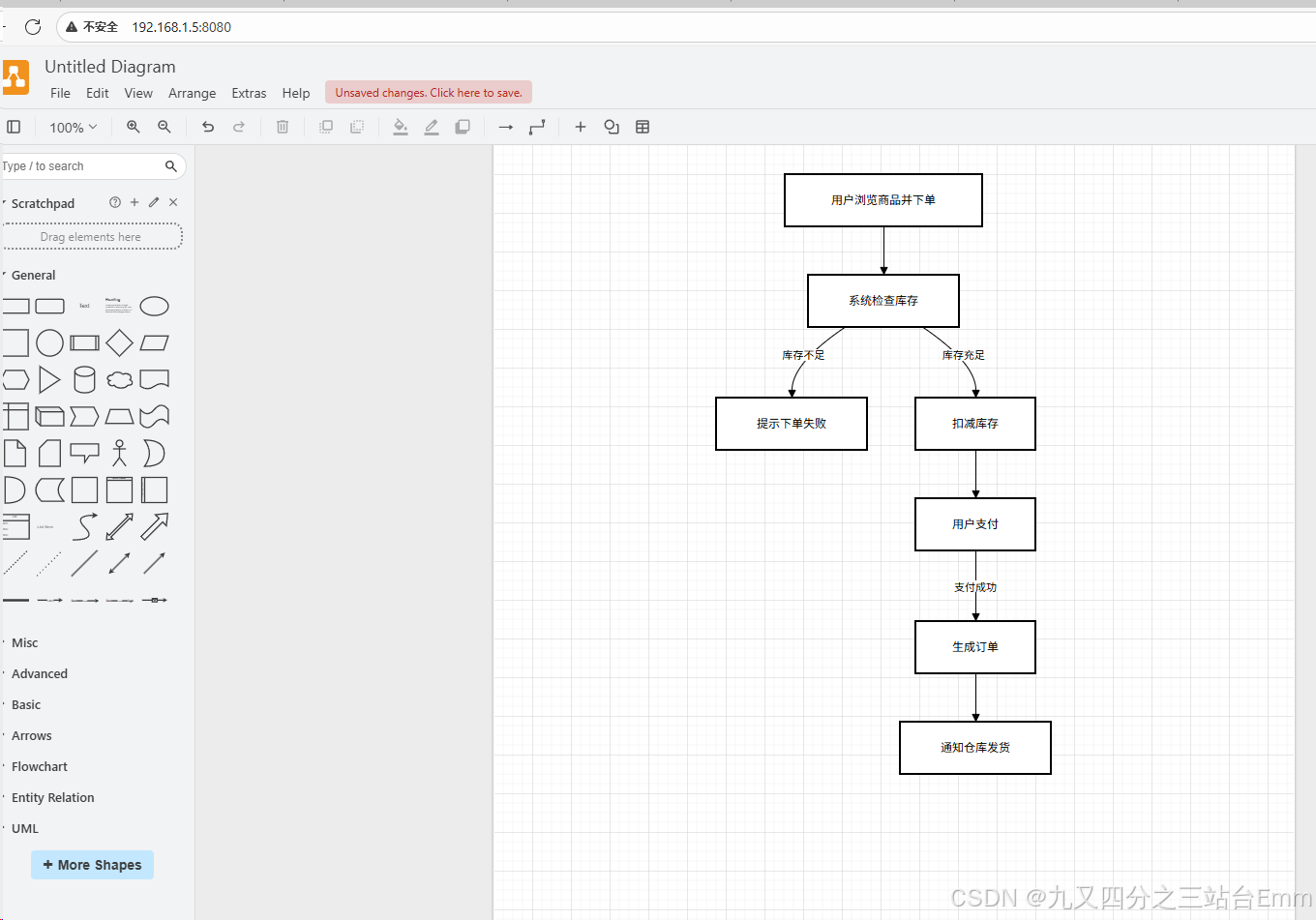

在这里插入图片描述

✅ 文件保存方式（重点）

draw.io 不会强制把数据存到服务器，默认保存到用户本地：

.drawio / .xml 文件
PNG、SVG、PDF

如果需要团队协作，可以接入：

WebDAV（Nextcloud、OwnCloud、Seafile）
GitLab / Gitea 仓库
Samba 文件共享

这比云产品更自由，数据完全掌控在自己手里。

✅ 适用场景

✅ 研发团队内部文档、架构图
不依赖外网，图保存到 Git/Nextcloud，安全可控。

✅ 高校、培训、教学演示
学生在浏览器打开就能画图，轻量零门槛。

✅ 公司交付客户的私有化项目
很多甲方项目不能使用外网制图工具，draw.io 刚好解决痛点。

✅ 个人知识管理
结合 Obsidian、VSCode，当本地画图工具使用。

✅ 长期使用 Visio 替代品
无需授权、无需破解、完全免费。

✅ 与其他工具对比

工具	是否开源	是否可私有部署	费用	难度	功能丰富度
draw.io	✅ 是	✅ 是	免费	低	✅ 丰富
ProcessOn	❌ 否	❌ 否	商业	低	中等
Lucidchart	❌ 否	❌ 否	商业	中	强
Excalidraw	✅ 是	✅ 是	免费	低	中（偏手绘）
Visio	❌ 否	✅ 部分	商业	中	强
