【底层机制】 Android ION内存分配器深度解析

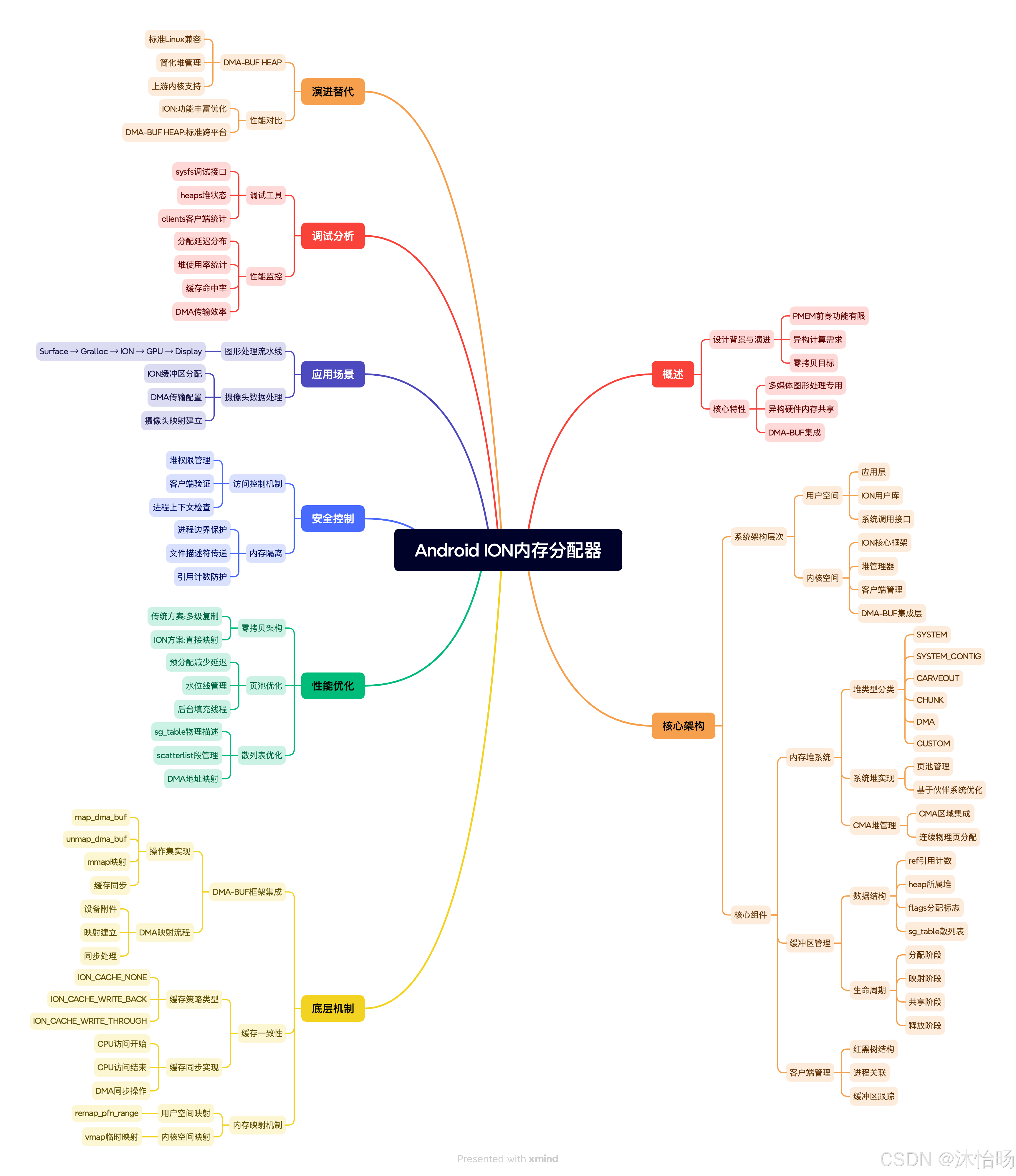

1. ION内存分配器概述
ION（I/O Memory Manager）是Android系统中专门为多媒体和图形处理设计的内存管理框架。它解决了在异构计算环境中不同硬件组件（CPU、GPU、DSP、摄像头等）之间高效共享内存的挑战。
1.1 设计背景与演进
- 前身问题：早期Android使用PMEM（Physical Memory Manager），但存在功能有限、扩展性差等问题
- 异构计算需求：现代移动设备包含多种处理单元，需要统一的内存共享机制
- 零拷贝目标：减少内存复制开销，提升多媒体流水线性能
2. 核心架构与原理
2.1 系统架构层次
用户空间
├── 应用层 (MediaServer, SurfaceFlinger, Camera HAL)
├── ION用户库 (libion)
└── 系统调用接口内核空间
├── ION核心框架
├── 堆管理器 (Heap Manager)
├── 客户端管理
├── DMA-BUF集成层
└── 设备特定堆驱动
2.2 核心组件深度解析
2.2.1 内存堆（Heap）系统
堆类型分类与实现：
// 内核中的堆类型定义
enum ion_heap_type {ION_HEAP_TYPE_SYSTEM, // 系统堆 - 使用vmallocION_HEAP_TYPE_SYSTEM_CONTIG, // 连续系统堆ION_HEAP_TYPE_CARVEOUT, // 预留物理内存堆ION_HEAP_TYPE_CHUNK, // 块堆ION_HEAP_TYPE_DMA, // DMA堆ION_HEAP_TYPE_CUSTOM, // 自定义堆
};
系统堆实现机制：
struct ion_system_heap {struct ion_heap heap;struct ion_page_pool *pools[NUM_ORDERS]; // 页池数组
};// 页池管理 - 基于伙伴系统的优化
struct ion_page_pool {struct list_head items; // 空闲页链表unsigned int count; // 页计数unsigned int high watermark; // 高水位线unsigned int max_order; // 最大阶数
};
CMA堆的连续内存管理：
// CMA（Contiguous Memory Allocator）集成
struct ion_cma_heap {struct ion_heap heap;struct cma *cma; // CMA区域指针unsigned long base; // 基地址size_t total_size; // 总大小
};// CMA分配核心函数
static int ion_cma_allocate(struct ion_heap *heap,struct ion_buffer *buffer,unsigned long len,unsigned long flags)
{// 1. 从CMA区域分配连续物理页// 2. 建立页表映射// 3. 配置DMA属性// 4. 设置缓存策略
}
2.2.2 缓冲区管理
缓冲区数据结构：
struct ion_buffer {struct kref ref; // 引用计数struct ion_heap *heap; // 所属堆unsigned long flags; // 分配标志size_t size; // 缓冲区大小void *priv_virt; // 私有数据struct mutex lock; // 互斥锁int kmap_cnt; // 内核映射计数void *vaddr; // 内核虚拟地址struct sg_table *sg_table; // 散列表（物理页描述）struct list_head attachments; // DMA附件列表
};
缓冲区生命周期管理：
- 分配阶段：选择合适堆 → 分配物理内存 → 创建sg_table → 初始化缓冲区
- 映射阶段：建立页表映射 → 配置缓存属性 → 返回用户空间fd
- 共享阶段：fd传递 → 增加引用计数 → 建立新映射
- 释放阶段：引用计数减1 → 计数为0时释放资源 → 归还堆内存
2.2.3 客户端管理
struct ion_client {struct rb_node node; // 红黑树节点struct ion_device *dev; // ION设备struct rb_root buffers; // 客户端缓冲区树struct mutex lock; // 客户端锁const char *name; // 客户端名称struct task_struct *task; // 关联任务pid_t pid; // 进程ID
};
3. 底层机制深度剖析
3.1 DMA-BUF框架集成
DMA-BUF操作集实现：
static const struct dma_buf_ops ion_dma_buf_ops = {.map_dma_buf = ion_map_dma_buf, // DMA映射.unmap_dma_buf = ion_unmap_dma_buf, // DMA解除映射.mmap = ion_mmap, // 内存映射.release = ion_dma_buf_release, // 释放.begin_cpu_access = ion_dma_buf_begin_cpu_access, // CPU访问开始.end_cpu_access = ion_dma_buf_end_cpu_access, // CPU访问结束
};
DMA映射流程：
- 设备附件：设备驱动调用
dma_buf_attach()连接到DMA缓冲区 - 映射建立：调用
dma_buf_map_attachment()建立设备可访问的映射 - 同步处理：通过
begin_cpu_access/end_cpu_access维护一致性 - 缓存同步：使用
dma_sync_sg_for_device/cpu同步缓存
3.2 缓存一致性机制
缓存策略类型：
enum ion_cache_policy {ION_CACHE_NONE = 0, // 无缓存 - 设备直接访问ION_CACHE_WRITE_BACK, // 写回 - CPU缓存优化ION_CACHE_WRITE_THROUGH, // 写通 - 实时同步ION_CACHE_SYNC, // 同步模式
};
缓存同步实现：
// CPU访问开始 - 使设备写入对CPU可见
static int ion_begin_cpu_access(struct dma_buf *dmabuf,enum dma_data_direction direction)
{struct ion_buffer *buffer = dmabuf->priv;// 无效化CPU缓存，确保读取最新设备数据dma_sync_sg_for_cpu(NULL, buffer->sg_table->sgl,buffer->sg_table->nents, direction);
}// CPU访问结束 - 使CPU写入对设备可见
static int ion_end_cpu_access(struct dma_buf *dmabuf,enum dma_data_direction direction)
{// 刷回CPU缓存，确保设备读取最新CPU数据dma_sync_sg_for_device(NULL, buffer->sg_table->sgl,buffer->sg_table->nents, direction);
}
3.3 内存映射机制
用户空间映射：
static int ion_mmap(struct dma_buf *dmabuf, struct vm_area_struct *vma)
{struct ion_buffer *buffer = dmabuf->priv;// 建立用户空间到物理页的映射return remap_pfn_range(vma, vma->vm_start,page_to_pfn(sg_page(buffer->sg_table->sgl)),buffer->size, vma->vm_page_prot);
}
内核空间映射：
void *ion_map_kernel(struct ion_buffer *buffer)
{// 建立临时内核映射buffer->vaddr = vmap(buffer->pages, buffer->npages, VM_MAP, pgprot_noncached(PAGE_KERNEL));return buffer->vaddr;
}
4. 性能优化机制
4.1 零拷贝架构
传统方案问题：
应用空间 → 内核空间 → 硬件空间↓ ↓ ↓复制 复制 处理
ION零拷贝方案：
应用空间 → 硬件空间↓ ↓映射 直接访问
4.2 页池优化
页池管理策略：
// 预分配页池减少分配延迟
struct ion_page_pool {int high_count; // 高水位线int low_count; // 低水位线struct list_head items;// 后台填充线程struct task_struct *worker;
};
分配优化算法：
- 快速路径：直接从页池获取预分配页
- 慢速路径：页池不足时从系统分配器获取
- 后台填充：异步补充页池到高水位线
4.3 散列表优化
物理内存描述：
struct sg_table {struct scatterlist *sgl; // 散列数组unsigned int nents; // 条目数unsigned int orig_nents; // 原始条目数
};// 对非连续物理内存的高效管理
struct scatterlist {unsigned long page_link; // 页指针和链接信息unsigned int offset; // 页内偏移unsigned int length; // 段长度dma_addr_t dma_address; // DMA地址
};
5. 安全与权限控制
5.1 访问控制机制
堆权限管理：
struct ion_platform_heap {const char *name;enum ion_heap_type type;unsigned int id;// 安全配置unsigned int permissions; // 访问权限位图const char *client_name; // 允许的客户端
};
客户端验证：
static struct ion_client *ion_client_create(struct ion_device *dev,const char *name)
{// 基于进程上下文的安全检查if (!valid_client(current, heap_permissions)) {return ERR_PTR(-EACCES);}
}
5.2 内存隔离
进程边界保护：
- 每个进程只能访问自己分配的缓冲区
- 通过文件描述符传递实现受控共享
- 引用计数防止use-after-free
6. 实际应用场景
6.1 图形处理流水线
Surface → Gralloc → ION Buffer → GPU → Display↓ ↓ ↓ ↓ ↓
应用层 HAL层 内存共享 渲染 显示输出
6.2 摄像头数据处理
// 典型摄像头流水线
int setup_camera_pipeline(void)
{// 1. 分配ION缓冲区struct ion_buffer *buffer = ion_alloc(size, ION_HEAP_TYPE_SYSTEM,ION_FLAG_CACHED);// 2. 配置DMA传输dmaengine_device_control(chan, DMA_SLAVE_CONFIG, &config);// 3. 建立摄像头到ION的DMA映射dma_buf_attach(buffer->dmabuf, camera_dev);// 4. 启动传输start_camera_capture(buffer);
}
7. 调试与性能分析
7.1 调试工具
ION调试接口：
// /sys/kernel/debug/ion/
├── heaps # 堆状态信息
├── clients # 客户端统计
├── buffers # 缓冲区信息
└── history # 分配历史
性能监控指标：
- 分配延迟分布
- 堆使用率统计
- 缓存命中率
- DMA传输效率
8. 演进与替代方案
8.1 DMA-BUF HEAP
新版本Android逐渐转向DMA-BUF HEAP，提供更标准的Linux内核兼容性：
- 基于DMA-BUF标准框架
- 简化堆管理模型
- 更好的上游内核支持
8.2 性能对比
| 特性 | ION | DMA-BUF HEAP |
|---|---|---|
| 内核支持 | Android定制 | 主线Linux |
| 堆管理 | 复杂但功能丰富 | 简化统一 |
| 性能 | 高度优化 | 标准优化 |
| 兼容性 | Android专用 | 跨平台 |
ION内存分配器代表了移动设备内存管理的重大进步，通过精心设计的架构解决了异构计算环境中的内存共享挑战，为Android多媒体和图形性能提供了坚实基础。
