Clickhouse数据副本和分片

news 2025/11/11 13:05:44

Clickhouse数据副本与分区

为什么会存在集群呢？

随着业务量的增长，单节点的压力会随着增大，如果单节点挂掉，那么该CK就无法使用，存在单点故障的问题，所以引申出集群的概念

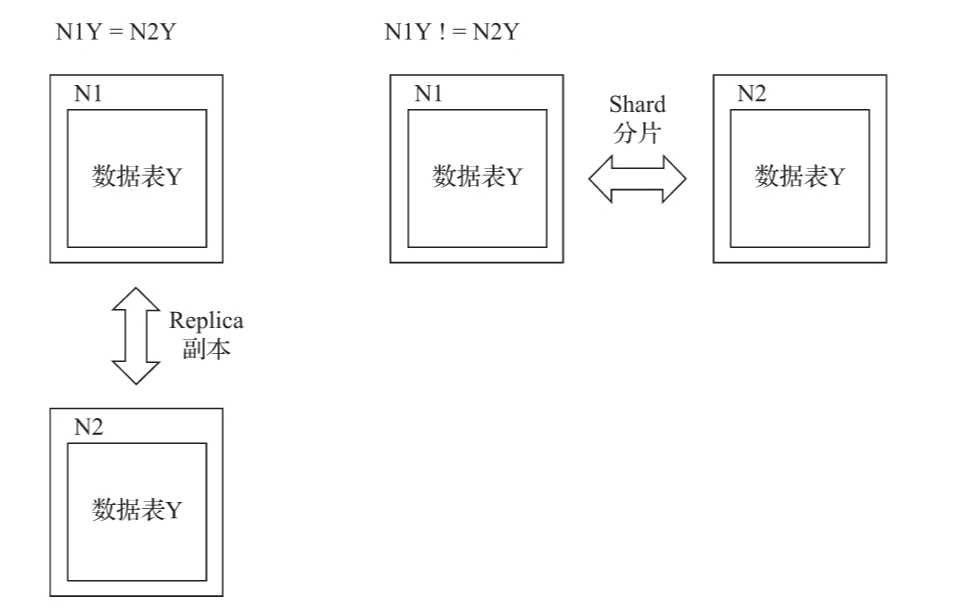

分片和副本：

简而言之，分片之间的数据完全不同，副本之间的数据完全相同，副本是防止数据丢失，增加数据冗余；分片的主要目的是数据的水平切分。

在这里插入图片描述

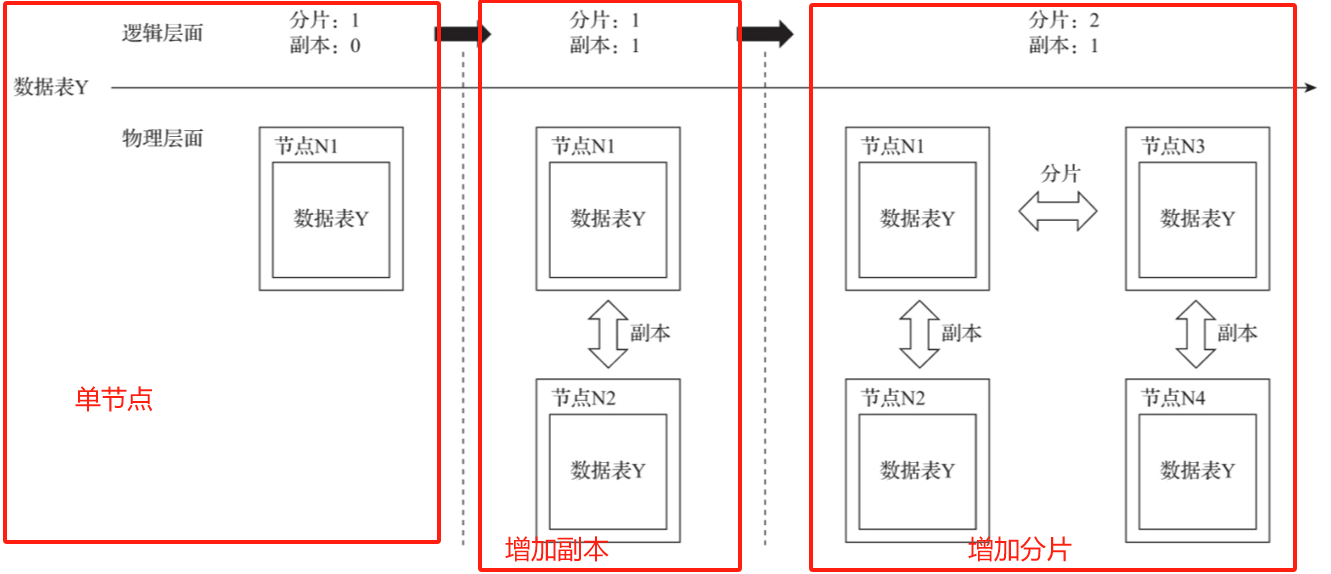

演进的过程：

单表单副本->存在单点压力，数据无法保障高可用

单表多副本->解决单点压力和数据高可用问题，但数据存储容量有限，无法做到横向扩展

单表多副本多分片->解决数据横向扩展问题，数据根据某个规则划分存储到不同的实例上

在这里插入图片描述

一、数据副本

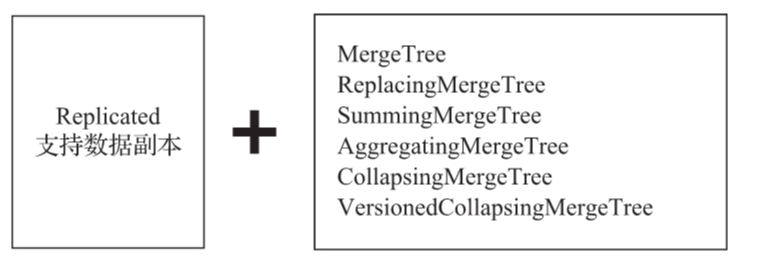

简而言之，对于MergeTree系列的引擎在前面加上Replicated建表，说明该表是一个具备数据副本能力的。

在这里插入图片描述

只有使用了ReplicatedMergeTree复制表系列引擎，才能应用副本的能力。ReplicatedMergeTree是MergeTree的派生引擎，它在MergeTree的基础上加入了分布式协同的能力

在这里插入图片描述

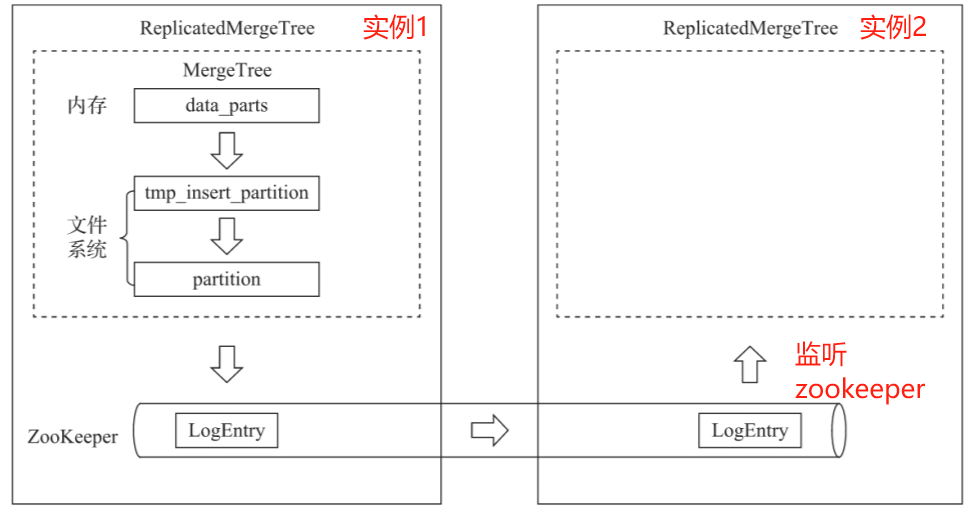

示意图：

在MergeTree中，一个数据分区由开始创建到创建完成，会经历两个不同的存储。

内存：数据首先会被写入到内存的缓冲区中
本地磁盘：数据接着会被写入tmp临时目录分区，待全部完成后再将临时目录重命名为正式分区。

ReplicatedMergeTree在上述基础之上增加了ZooKeeper的部分，它会进一步在ZooKeeper内创建一系列的监听节点，并以此实现多个实例之间的通信。在整个通信过程中，ZooKeeper并不会涉及表数据的传输。

副本的特点（Replicated*）

依赖zookeeper，在执行Insert、Alter时，ReplicatedMergeTree需要依托zookeeper的分布式协同能力，以实现多个副本之间的同步
表级别的副本，副本是在表级别的，针对每张表的副本配置，可以设置不同的副本数以及副本其他信息，包括副本的数量，以及副本在集群内的分布位置等
多主架构，不管操作哪个副本，效果都是相同的，借助ZooKeeper的协同能力被分发至每个副本以本地形式执行。
Block数据块，在执行INSERT命令写入数据时，会依据max_insert_block_size的大小（默认1048576行）将数据切分成若干个Block数据块。所以Block数据块是数据写入的基本单元，并且具有写入的原子性和唯一性。
原子性，在数据写入时，一个Block块内的数据要么全部写入成功，要么全部失败
唯一性，在写入一个Block数据块的时候，会按照当前Block数据块的数据顺序、数据行和数据大小等指标，计算Hash信息摘要并记录在案。在此之后，如果某个待写入的Block数据块与先前已被写入的Block数据块拥有相同的Hash摘要（Block数据块内数据顺序、数据大小和数据行均相同），则该Block数据块会被忽略，预防由异常原因引起的Block数据块重复写入的问题。

zookeeper的配置方式

zookeeper或者keeper配置

1.在config.d目录下面创建metrika.xml文件

<yandex><zookeeper-servers><!--节点配置，可以配置多个地址--><node index="1"><host>hb1</host><port>2181</port></node><node index="2"><host>hb2</host><port>2181</port></node><node index="3"><host>hb3</host><port>2181</port></node></zookeeper-servers>
</yandex>

2.在config.xml配置文件引入即可

 <include_from>/etc/clickhouse-server/config.d/metrika.xml</include_from>
<zookeeper incl="zookeeper-servers" optional="false" />  该名称与metrika.xml定义的一致。

clickhouse的系统表提供了访问keeper路径的方式，system.zookeeper。

二、ReplicatedMergeTree原理解析

ReplicatedMergeTree是复制表最为基础表引擎。

数据结构

在ReplicatedMergeTree的核心逻辑中，大量运用keeper的能力，实现多个ReplicatedMergeTree副本实例之间的协同，包括主副本的选举、副本状态感知、操作日志分发、任务队列和BlockId去重等。

在执行INSERT数据写入、MERGE分区和MUTATION操作的时候，都会涉及与ZooKeeper的通信。但是在通信的过程中，并不会涉及任何表数据的传输，在查询数据的时候也不会访问ZooKeeper。

keeper节点的结构

ReplicatedMergeTree需要依靠ZooKeeper的事件监听机制以实现各个副本之间的协同。所以，在每张ReplicatedMergeTree表的创建过程中，它会以zk_path为根路径，在Zoo-Keeper中为这张表创建一组监听节点。

测试表建表语句,注意使用on cluster创建表是一次性动作，如果因为网络或者节点异常原因导致某个节点创建失败，那么再次使用默认指定path的方式创建表的uuid时，两次操作的uuid不一致，可能导致数据同步异常。

create table  test.rep_tab_local on cluster perftest_2shards_1replicas
(uid Int32,uname String)
engine=ReplicatedMergeTree() order by uid#查询元数据
select * from system.zookeeper where
path='/clickhouse/tables/01ed8af1-b5d6-4a88-8960-42b5946fbaec/02' \G

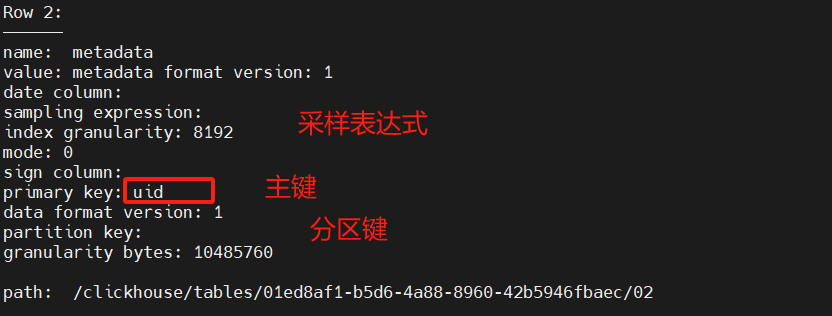

元数据

metadata：保存元数据信息，包括主键、分区键、采样表达式等

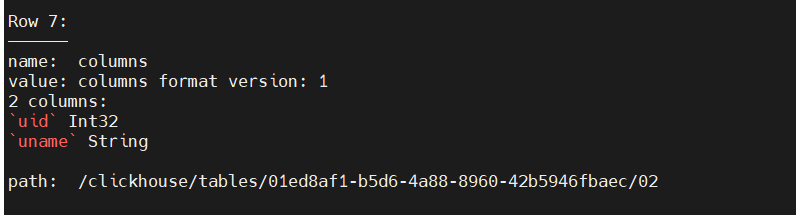

/columns：保存列字段信息，包括列名称和数据类型。

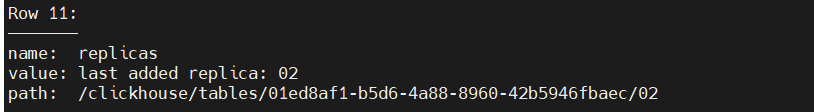

/replicas：保存副本名称，对应设置参数中的replica_name。，不同副本名称的value是不一样的。

判断标识

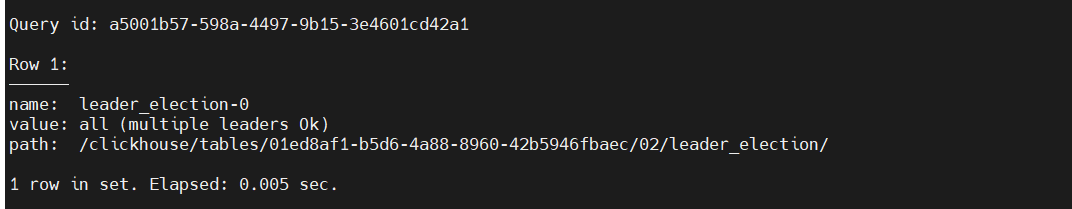

/leader_election：用于主副本的选举工作，主副本会主导MERGE和MUTATION操作（ALTER DELETE和ALTER UPDATE）。这些任务在主副本完成之后再借助ZooKeeper将消息事件分发至其他副本。

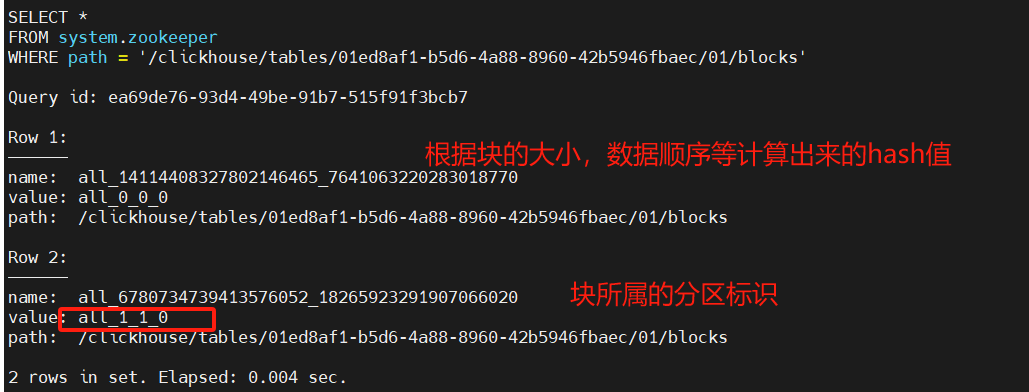

/blocks：记录Block数据块的Hash信息摘要，以及对应的partition_id。通过Hash摘要能够判断Block数据块是否重复；通过partition_id，则能够找到需要同步的数据分区

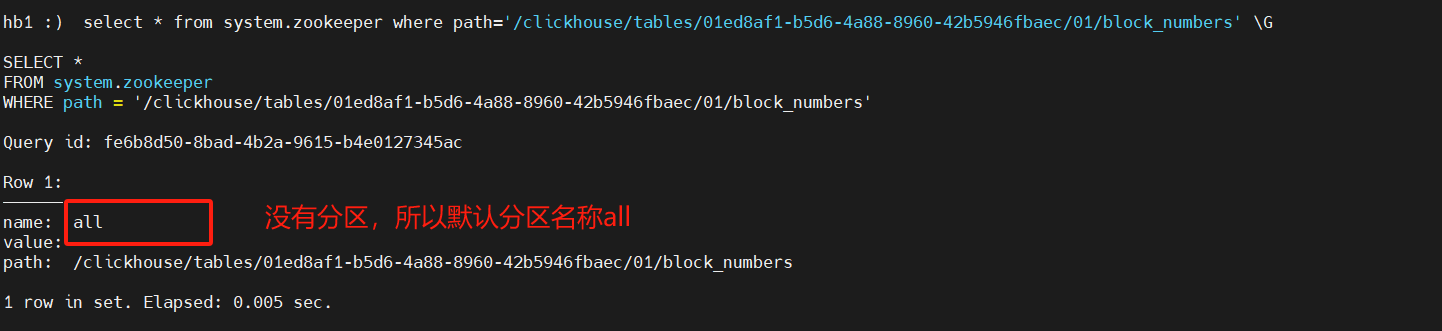

/block_numbers：按照分区的写入顺序，以相同的顺序记录partition_id。各个副本在本地进行MERGE时，都会依照相同的block_numbers顺序进行。
/quorum：记录quorum的数量，当至少有quorum数量的副本写入成功后，整个写操作才算成功。quorum的数量由insert_quorum参数控制，默认值为0

操作日志

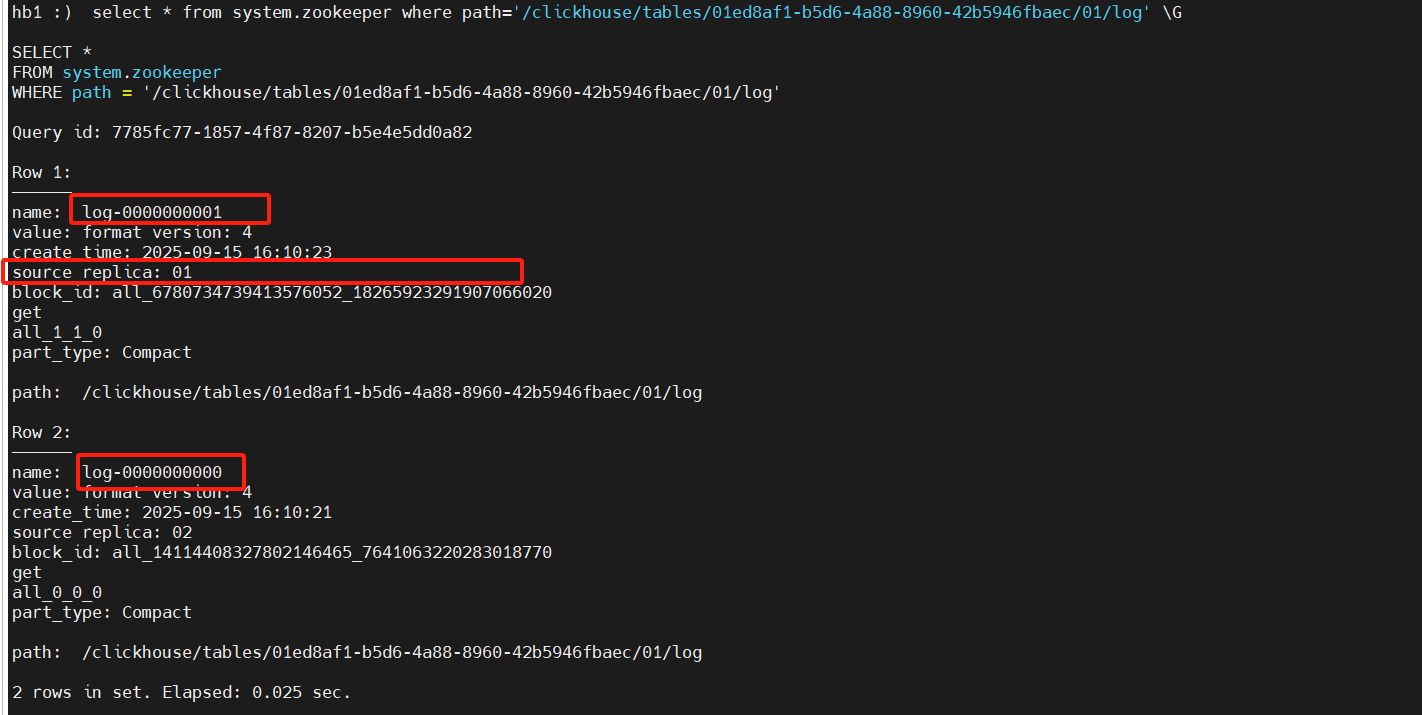

log：常规操作日志节点（INSERT、MERGE和DROP PARTITION），它是整个工作机制中最为重要的一环，保存了副本需要执行的任务指令。log使用了ZooKeeper的持久顺序型节点，每条指令的名称以log-为前缀递增，例如log-0000000000、log-0000000001等。每一个副本实例都会监听/log节点，当有新的指令加入时，它们会把指令加入副本各自的任务队列，并执行任务。

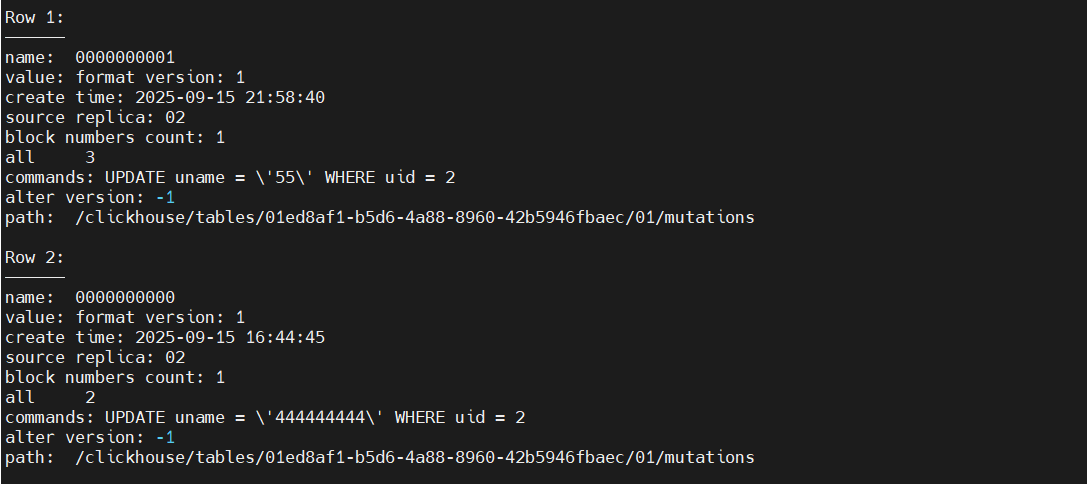

/mutations：MUTATION操作日志节点，作用与log日志类似，当执行ALERT DELETE和ALERT UPDATE查询时，操作指令会被添加到这个节点。mutations同样使用了ZooKeeper的持久顺序型节点，但是它的命名没有前缀，每条指令直接以递增数字的形式保存，例如0000000000、0000000001等
/replicas/{replica_name}/*：每个副本各自的节点下的一组监听节点，用于指导副本在本地执行具体的任务指令，其中较为重要的节点有如下几个：
（1）/queue：任务队列节点，用于执行具体的操作任务。当副本从/log或/mutations节点监听到操作指令时，会将执行任务添加至该节点下，并基于队列执行。

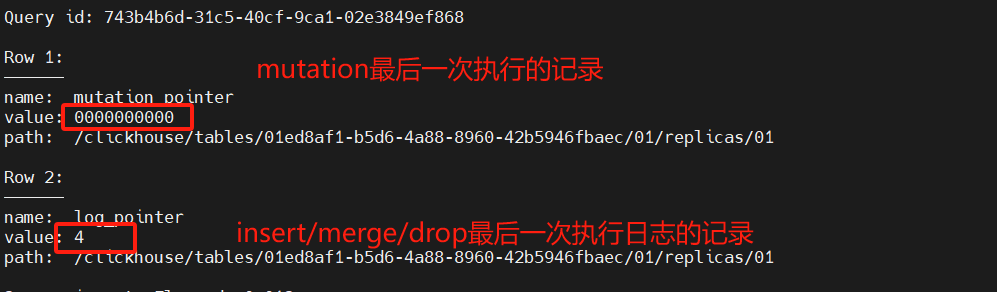

（2）log_pointer：log日志指针节点，记录了最后一次执行的log日志下标信息，例如log_pointer：4对应了/log/log-0000000003（从0开始计数）
（3）/mutation_pointer：mutations日志指针节点，记录了最后一次执行的mutations日志名称，例如mutation_pointer：0000000000对应了/mutations/000000000。

在这里插入图片描述
LogEntry结构：
LogEntry用于封装/log的子节点信息，它拥有如下几个核心属性：

source replica：发送这条Log指令的副本来源，对应replica_name。
type：操作指令类型，主要有get、merge和mutate三种，分别对应从远程副本下载分区、合并分区和MUTATION操作。
block_id：当前分区的BlockID，对应/blocks路径下子节点的名称。
partition_name：当前分区目录的名称。

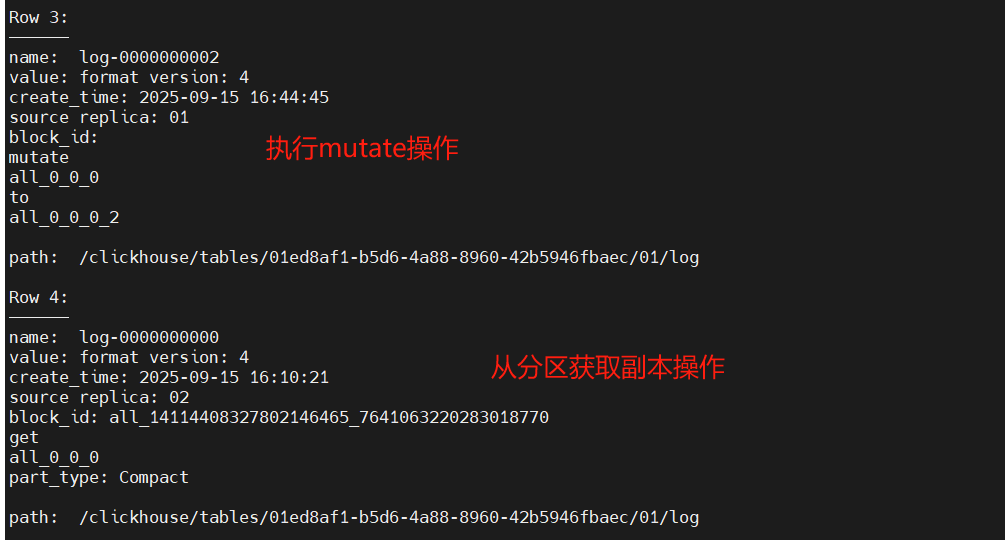

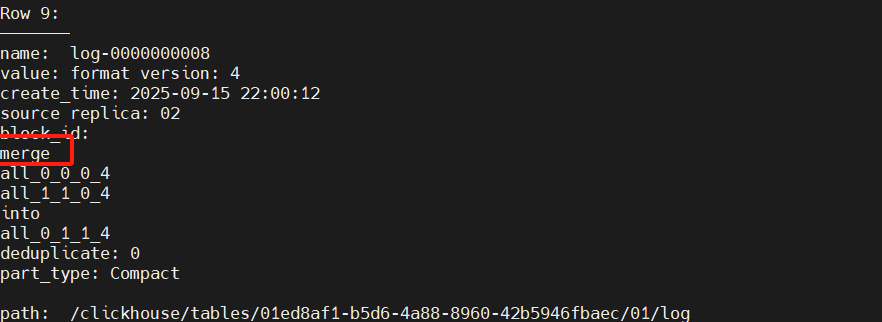

合并的log子节点信息

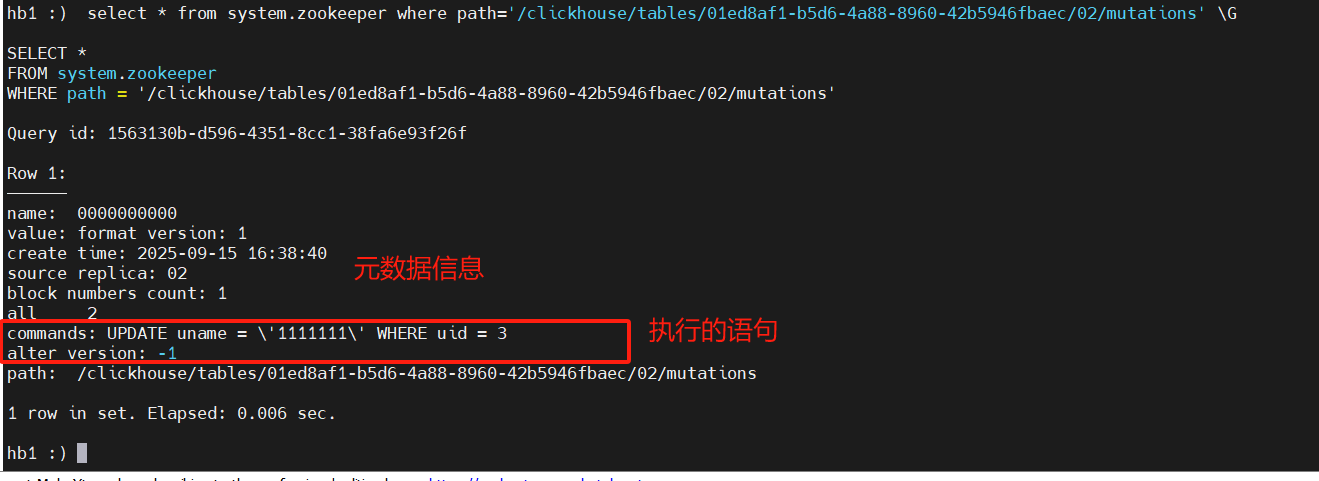

MutationEntry结构：
MutationEntry用于封装/mutations的子节点信息，它同样拥有如下几个核心属性：
source replica：发送这条MUTATION指令的副本来源，对应replica_name。
commands：操作指令，主要有ALTER DELETE和ALTER UPDATE。
mutation_id：MUTATION操作的版本号。
partition_id：当前分区目录的ID。

三、副本协调的流程

副本协同的核心流程主要有INSERT、MERGE、MUTATION和ALTER四种，分别对应了数据写入、分区合并、数据修改和元数据修改。INSERT和ALTER查询是分布式执行的。借助ZooKeeper的事件通知机制，多个副本之间会自动进行有效协同，但是它们不会使用ZooKeeper存储任何分区数据。
而其他查询并不支持分布式执行，包括SELECT、CREATE、DROP、RENAME和ATTACH。
注意：alter增加表字段和删除表字段，可以进行副本之间同步

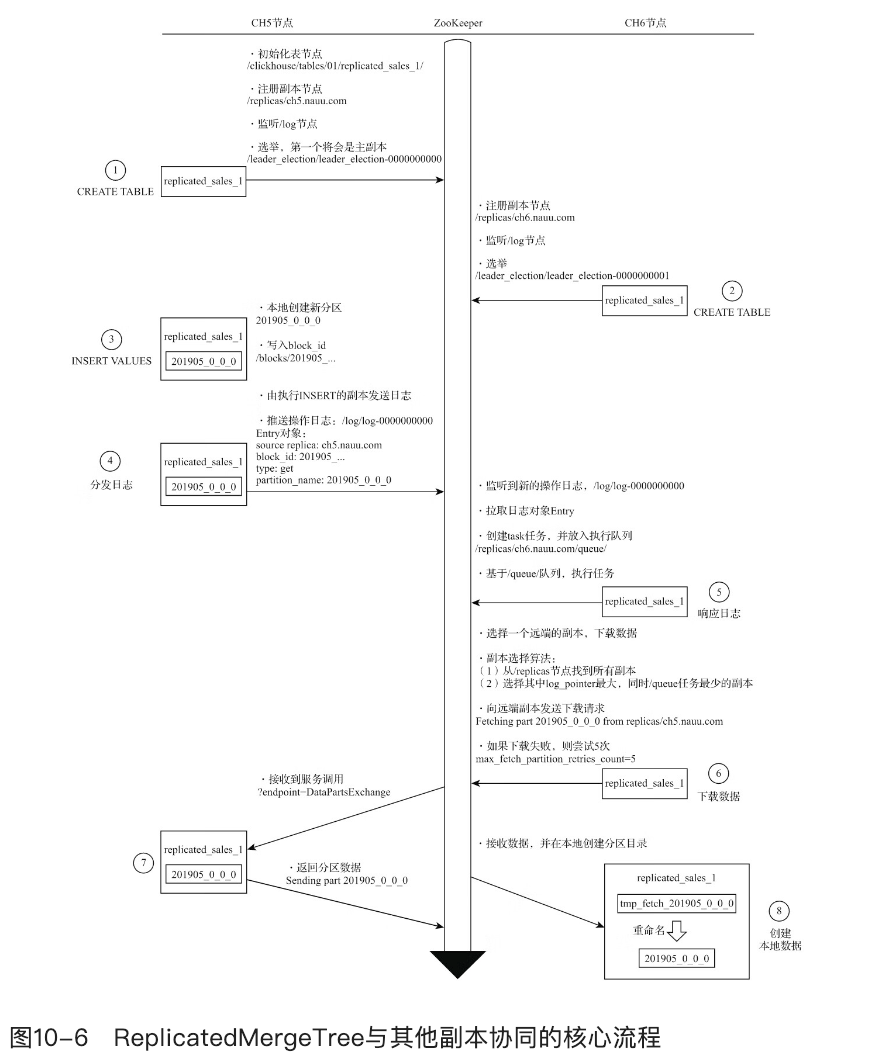

1、Insert执行流程

示意图如下：
步骤1：创建表create
由于该CREATE语句没有分布式协同，需要每个实例节点执行
a.初始化表节点，根据创建表时指定的zk_path初始化，默认是/clickhouse/tables/{uuid}/{shard} {副本名称replicas}
b.注册副本节点/replicas/副本名称
c.监听/log，实时操作日志，持续监听
d.选举主副本，默认第第一个将会是主副本/leader_election
e.第二个节点创建，注册副本节点/replicas、监听/log、选举/leader_election
步骤2：数据写入
a.客户端执行insert
b.本地创建新分区（2025_0_0_0）,写入/block_id(/block_id/2025_0_0_0)
c.由执行insert的副本发生日志，推送logEntry（/log/log-0000000）
d.其他副本监听/log有新操作日志，拉取logEntry，创建task任务放进副本执行队列/replicas/副本名称/queue
e.基于/queue队列，执行task任务
f.选择远端副本下载数据，
选择算法：
从/replicas所有副本列表查找
规则（/log_pointer最大，/queue队列最小副本）log_pointer下标最大，意味着该副本执行的日志最多，数据应该更加完整；而/queue最小，则意味着该副本目前的任务执行负担较小
g.选择完成后发起下载请求，默认请求5次。如果失败就会更换副本发起请求，max_fetch_partition_retries_count参数控制
h.由目标副本接到下载请求后主动send数据到该副本进行数据持久化。
i.（首先先写到临时目录，数据接收完成后，将临时路径改成正式路径）完成数据持久化后，发生ack应答确保数据一致性。

在这里插入图片描述

副本监听到/log最新的操作日志后并不会立马执行，而是将其转换成task写入/queue队列中，因为在某些时刻会同时多个操作日志，这时候用队列的作用就是缓存操作日志异步执行。

可以看到，在INSERT的写入过程中，ZooKeeper不会进行任何实质性的数据传输。本着谁执行谁负责的原则，在这个案例中由A节点首先在本地写入了分区数据。之后，也由这个副本负责发送Log日志，通知其他副本下载数据。如果设置了insert_quorum并且insert_quorum>=2，则还会由该副本监控完成写入的副本数量。其他副本在接收到Log日志之后，会选择一个最合适的远端副本，点对点地下载分区数据。

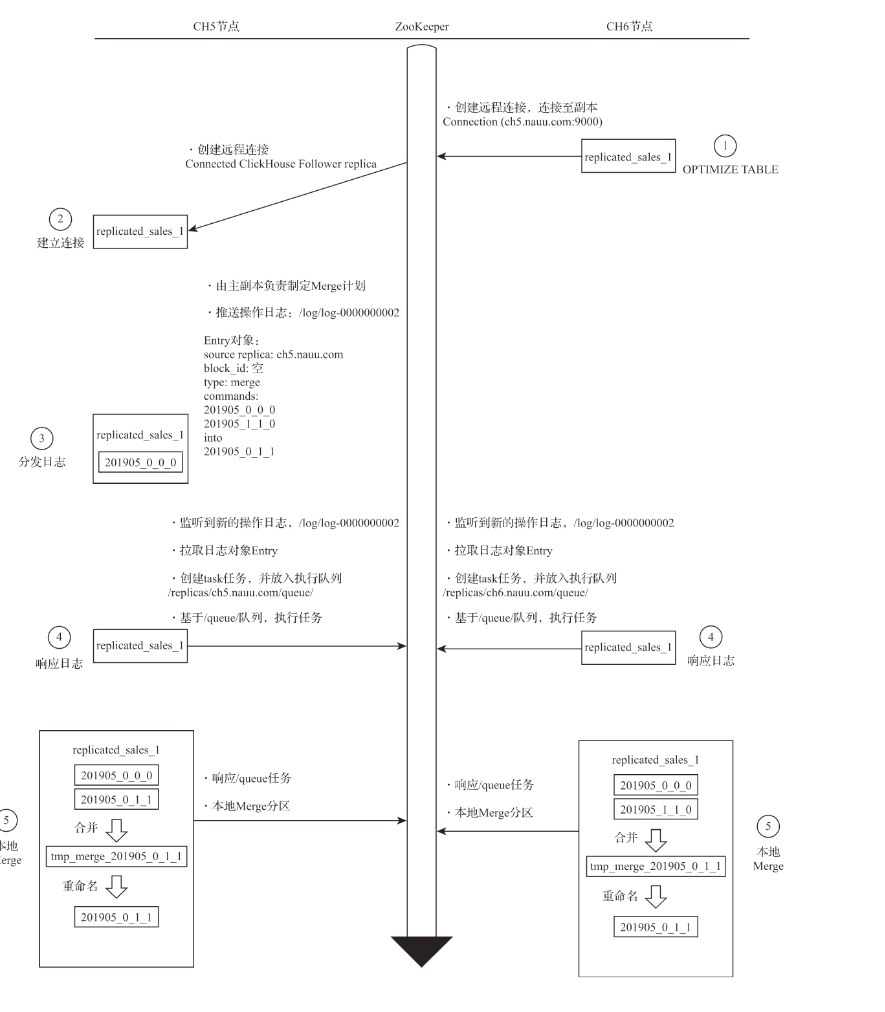

2、Merge执行流程

当ReplicatedMergeTree触发分区合并动作时，也会通过keeper分布式协调组件进行状态同步。

无论哪个副本发起merge操作，其合并的计划都会交给主副本来定制，在创建副本表时就已经选举出主副本节点。
1.从副本创建远程连接
从副本执行OPTIMIZE，强制触发MERGE合并，从副本通过/replicas找到主副本，并尝试与之建立连接。
2.主副本接收连接
主副本接收来着从副本的连接，并由主副本制定merge合并计划，判断哪些分区需要合并，确认后会生产LogEntry推送至/log下，用于通知/replicas副本集下面所有副本进行merge操作。
此时主副本会监控所有副本执行情况。
监听行为由replication_alter_partitions_sync参数控制默认是1：
1：等待主副本合并操作完成
0：不等待
2：等待所有副本合并操作完成
3.各个副本监听/log
当副本监听到/log有操作日志后，分别拉取日志到本地并转换成task推送到/queue任务队列。
4.各个副本本地执行merge操作
副本在本地执行merge操作。
在MERGE的合并过程中，ZooKeeper也不会进行任何实质性的数据传输，所有的合并操作，最终都是由各个副本在本地完成的。而无论合并动作在哪个副本被触发，都会首先被转交至主副本，再由主副本负责合并计划的制定、消息日志的推送以及对日志接收情况的监控。

注意新版本所有副本都可以设置成主副本，目的在于谁负责谁执行，避免过多的远程建立连接的动作。
在这里插入图片描述

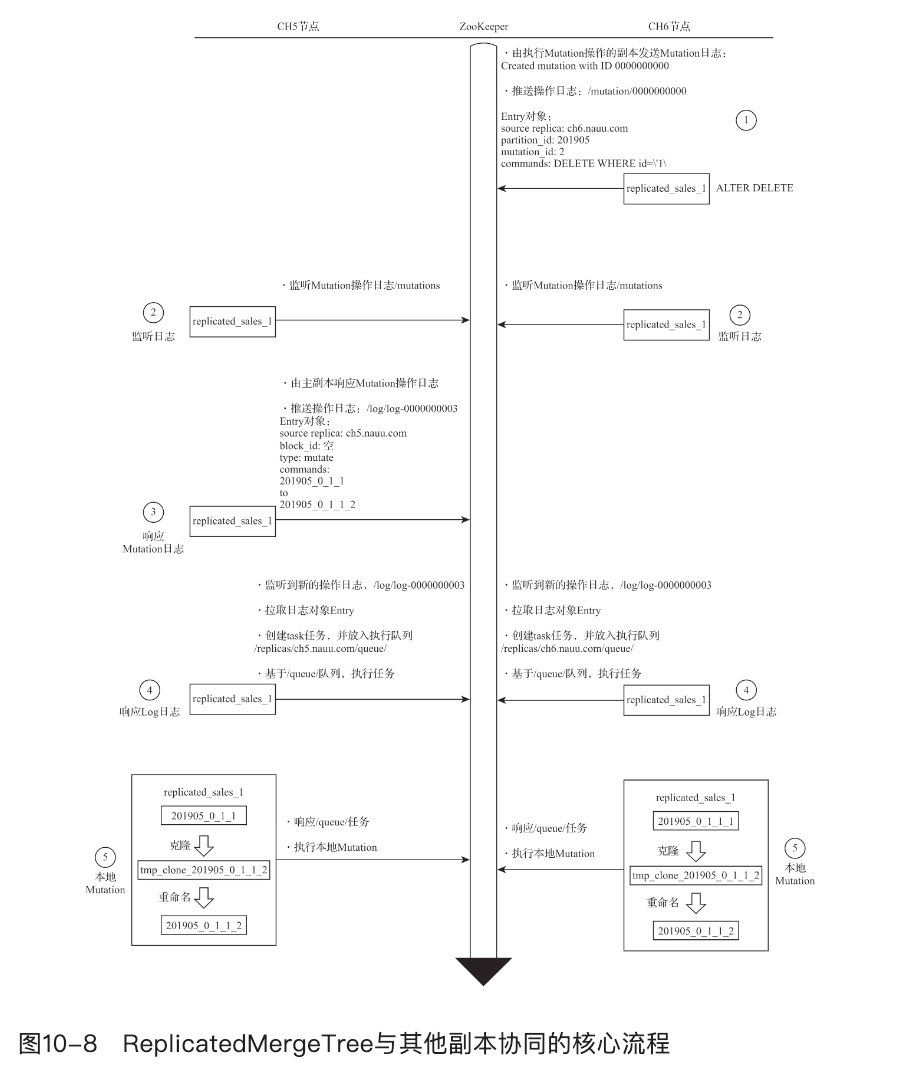

3、Mutation执行流程

当对ReplicatedMergeTree表执行ALTER UPDATE、ALTER DELETE时会执行mutation流程
mutation执行流程与merge类型，无论是哪个副本发起mutation操作，都会将请求转发到主副本，由主副本制定执行计划、推送log日志、监控log日志拉取情况。
在这里插入图片描述

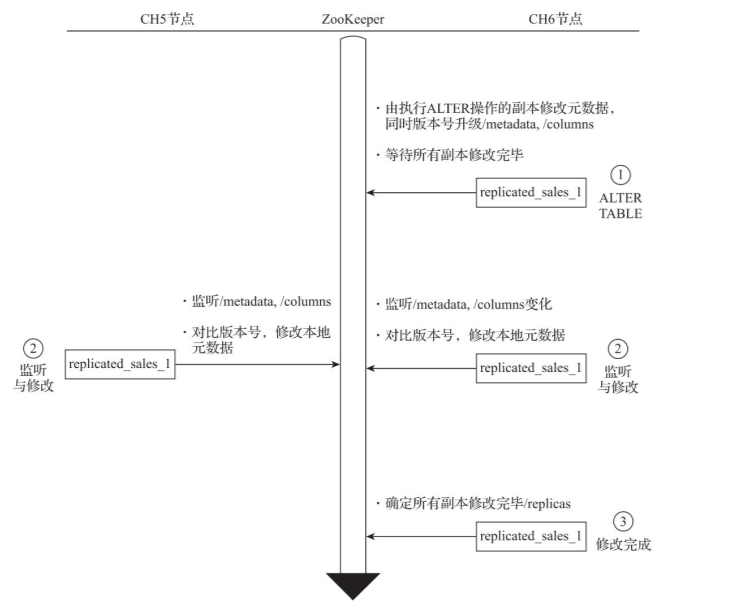

4、Alter执行流程

Alter针对表字段的增加和删除。该执行流程不会远程连接主副本节点生成执行计划，推送/log进行分发。遵循谁负责谁执行
执行流程：

在某个节点执行修复表字段类型操作，执行之后，该节点会修改keeper共享元数据，/metadata、/columns，节点版本信息会增加，
其他副本监听到/metadata的版本变化后，会各自执行本地元数据变更（本地的元数据版本号与共享版本号进行对比，会发现本地版本号低于共享版本号，于是它们开始在各自的本地执行更新操作）
发起执行的副本会监听所有副本执行完成后返回响应

在这里插入图片描述
在ALTER整个的执行过程中，ZooKeeper不会进行任何实质性的数据传输。所有的ALTER操作，最终都是由各个副本在本地完成的。本着谁执行谁负责的原则，在这个案例中由CH6负责对共享元数据的修改以及对各个副本修改进度的监控。

四、分布式表查询的核心流程

面向集群数据查询时，只能通过Distributed表引擎实现，当Distributed表接收到SELECT查询的时候，它会依次查询每个分片的数据，再合并汇总返回。

多副本路由规则

在查询数据的时候，如果集群中的一个shard，拥有多个replica，那么Distributed表引擎需要面临副本选择的问题。它会使用负载均衡算法从众多replica中选择一个，而具体使用何种负载均衡算法，则由load_balancing参数控制。

random：random是默认的负载均衡算法，CK的服务节点，拥有一个全局计数器errors_count，当服务发生异常时，该计数器累积+1，而random算法会选择errors_count错误数最少的replica。如果errors_count错误数一样，将随机选择一个。
nearest_hostname：nearest_hostname可以看作random算法的变种，首先它会选择errors_count错误数量最少的replica，如果多个replica的errors_count计数相同，则选择集群配置中host名称与当前host最相似的一个。而相似的规则是以当前host名称为基准按字节逐位比较，找出不同字节数最少的一个。
in_order：策略同样与random类似，维护每个replica的errors_count值，选择错误数量最少的一个副本，如果错误数相同，按照集群配置定义的顺序进行选择。
first_or_random：first_or_random可以看作in_order算法的变种，首先它会选择errors_count错误数量最少的replica，如果多个replica的errors_count计数相同，它首先会选择集群配置中第一个定义的replica，如果该replica不可用，则进一步随机选择一个其他的replica。
