简单理解：WWDG窗口看门狗

在窗口看门狗（WWDG）中，你提到的 WDG_A 其实就是 WDGA（Watchdog Gate Access）位，它是看门狗的使能控制位。

WDG_A（WDGA）位的含义

    •    WDGA = 1：使能窗口看门狗

    •    WDGA = 0：禁用窗口看门狗

关键特性

    •    一旦使能（WDGA=1），看门狗就会开始工作，计数器开始递减

    •    若计数器递减到 0x3F（二进制 00111111），就会触发系统复位

    •    喂狗操作必须在窗口内进行（T[6:0] > W[6:0]），否则也会触发复位

    •    使能后不能通过软件直接禁用，只能通过硬件复位来清除



---

WWDG_CR是STM32窗口看门狗的控制寄存器，全称是Window Watchdog Control Register。它主要有两个功能：

    1.    控制看门狗使能/禁用

    ◦    最高位（WDGA）是看门狗使能位：

    ◦    WDGA = 1：看门狗使能，开始工作

    ◦    WDGA = 0：看门狗禁用，不工作

    2.    控制计数器值

    ◦    低7位（T6~T0）是计数器：

    ◦    计数器从初始值开始递减

    ◦    当计数器递减到0x3F时，触发复位

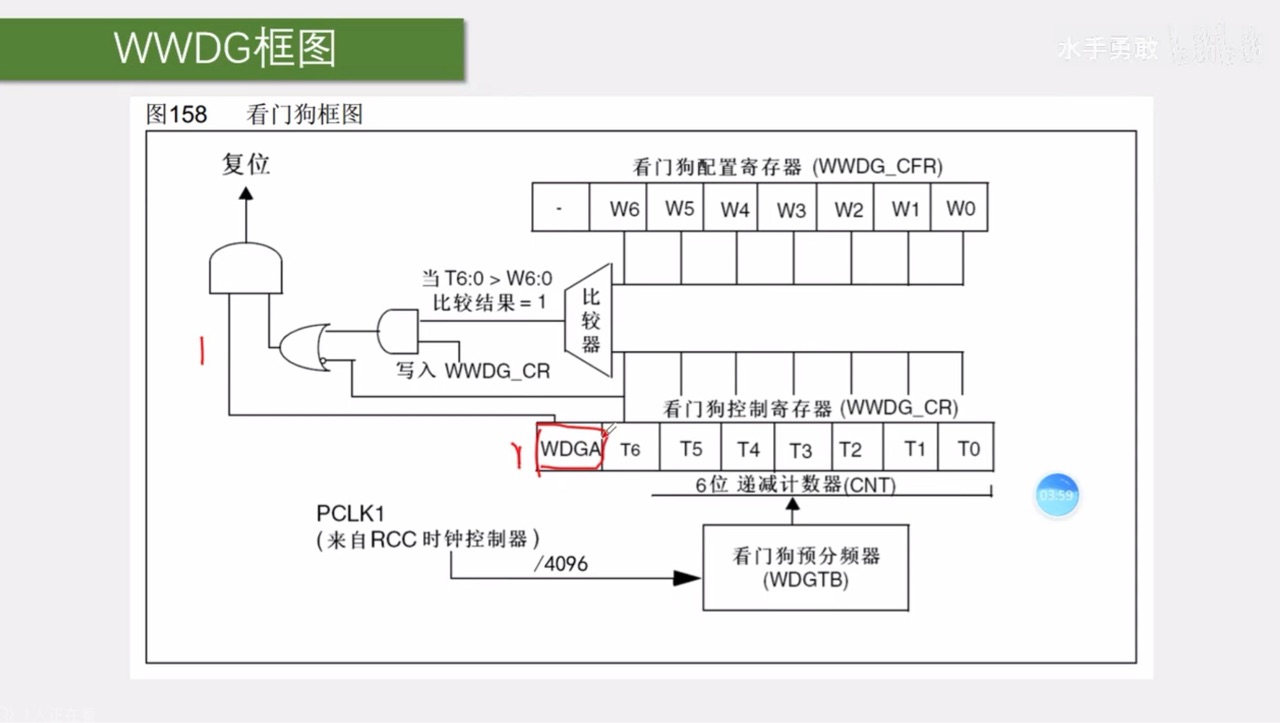

为什么在T6:0 > W6:0时喂狗？

    •    比较器判断T6:0 > W6:0，输出1

    •    此时写入WWDG_CR（喂狗操作），会重新加载计数器

    •    计数器不会递减到0x3F，避免复位



---

W的取值范围是0x41~0x7F，而不是0x40~0x7F，有效区间是0x40＜T≤W。

窗口看门狗的下窗口值固定为0x40，上窗口值由W决定，W是通过配置寄存器WWDG_CFR里的W(6:0)设置的，由于是7位二进制数，最大为0x7F，且必须大于下窗口值0x40，所以W的取值范围是0x41~0x7F。只有当计数器T的值在0x40（不包括0x40）到W（包括W）之间时，进行喂狗操作才有效，否则会触发复位。

---

窗口看门狗（WWDG）核心知识点整合

一、核心寄存器与关键位（以STM32为例）

1. 控制寄存器（WWDG_CR）—— 8位结构，功能分区明确

WWDG_CR寄存器共8位，按功能分为两大独立区域，互不混淆：

    •    bit7（WDGA位）：看门狗使能控制位，仅负责开关看门狗，与计数功能无关。核心规则：1=使能（必须设为1，看门狗才会启动工作）；0=禁用（仅能通过硬件复位清除，软件无法直接关闭已使能的看门狗）。

    •    bit6~bit0（T6~T0位）：7位递减计数器，专门负责计数和窗口判断，是核心计数单元。核心规则：① T6必须为1（硬件强制要求，否则立即触发复位）；② 有效数值范围为0x40（01000000）~0x7F（01111111）；③ 最小安全值0x40（T6=1，其余T5~T0全0）。

2. 配置寄存器（WWDG_CFR）关键位

    •    窗口值（W6~W0）：定义喂狗的“上限”，需满足W[6:0] < T[6:0]（否则窗口无效）；

    •    预分频系数（WDGTB）：控制计数速度，可选1/2/4/8分频，直接影响超时/窗口时间。

二、核心疑问解答（避坑重点）

1. 为什么T6必须为1？

T6是7位计数器的最高位，硬件设计为“安全校验+时间预留位”：

    •    当T6=1时，计数器初始值≥0x40（01000000），从初始值递减到0x40（触发早期唤醒中断EWI）、再到0x3F（触发复位），会经历至少64个计数周期——这个过程能给程序留出充足时间检测异常、执行喂狗操作，避免误复位；

    •    当T6=0时，计数器数值直接落入0x00~0x3F的非法范围，硬件判定为“程序误配置/失控”，会立即触发复位，防止系统处于不确定状态。

2. 为什么计数器最小安全值是0x40？

0x40的本质是“T6=1前提下的最小7位数值”，核心原因有两点：

    •    满足T6=1的硬件强制要求：0x40对应的二进制是01000000（仅针对bit6~bit0计数区），T6=1、其余T5~T0全0，是“T6=1”能取到的最小数；

    •    触发早期唤醒中断：当计数器减到0x40时，硬件会触发EWI中断，给程序最后一次“补救机会”（即使之前遗漏喂狗，也能通过中断服务函数紧急喂狗，避免复位）。

3. 为什么WDGA不算进计数器（T6~T0）？

WDGA是bit7的独立控制位（功能：开关看门狗），计数器是bit6~bit0的7位计数单元（功能：计数），二者功能分离、寄存器位分配独立——就像“电源开关”和“计时器表盘”，不能把开关的通断状态算成表盘读数，因此谈论计数器数值（如0x40）时，仅看7位计数区，忽略WDGA位。

4. 喂狗有效时间窗口

喂狗必须在“计数器从初始值（T[6:0]）递减到窗口值（W[6:0]）之间”进行，且计数器不能低于0x40（下限）：

    •    窗口上限：W[6:0]（WWDG_CFR配置）；

    •    窗口下限：0x40（硬件隐含，计数器减到0x40以下未喂狗，触发复位）；

    •    若在计数器＞窗口值（上限以上）或＜0x40（下限以下）喂狗，均会触发复位。

三、关键数值与寄存器示例

当WDGA=1（使能看门狗）、计数器设为0x40（T6~T0=01000000）时，WWDG_CR寄存器的8位整体为1 01000000（二进制，即0xC0），但描述“计数器数值”时，仅指bit6~bit0的0x40，WDGA位作为独立控制位不纳入计数范围。
