Redis进阶 - 数据结构底层机制

news 2025/11/11 8:37:16

本文讲解redis的数据结构底层机制。

我们学习 java 集合 HashMap 时，我们都知道其底层原理是数组 + 哈希索引 + 链表/红黑树，由这些技术实现了 HashMap , 我们把一个集合进行分解，从微观上学习每个组成部分，和学习每个组成部分之间是如何协调工作的，这个过程叫做底层原理的学习。

我们上文学习了的九种数据结构，其实这九种数据结构就像是对外暴露的接口，让外部便捷的操作 redis。上文讲述的数据结构都是封装好的东西，本文我们要扒开这些封装好的东西，看一看 string ，list 等结构底层是由什么组成，内部之间如何协调工作，探索 redis 性能强悍的奥秘。

引入:从哪里开始学习底层？

我在整理Redis底层设计时，发现网上其实是有很多资料的，但是缺少一种自上而下的承接。这里我将收集很多网上的资料并重新组织，来帮助你更好的理解Redis底层设计。

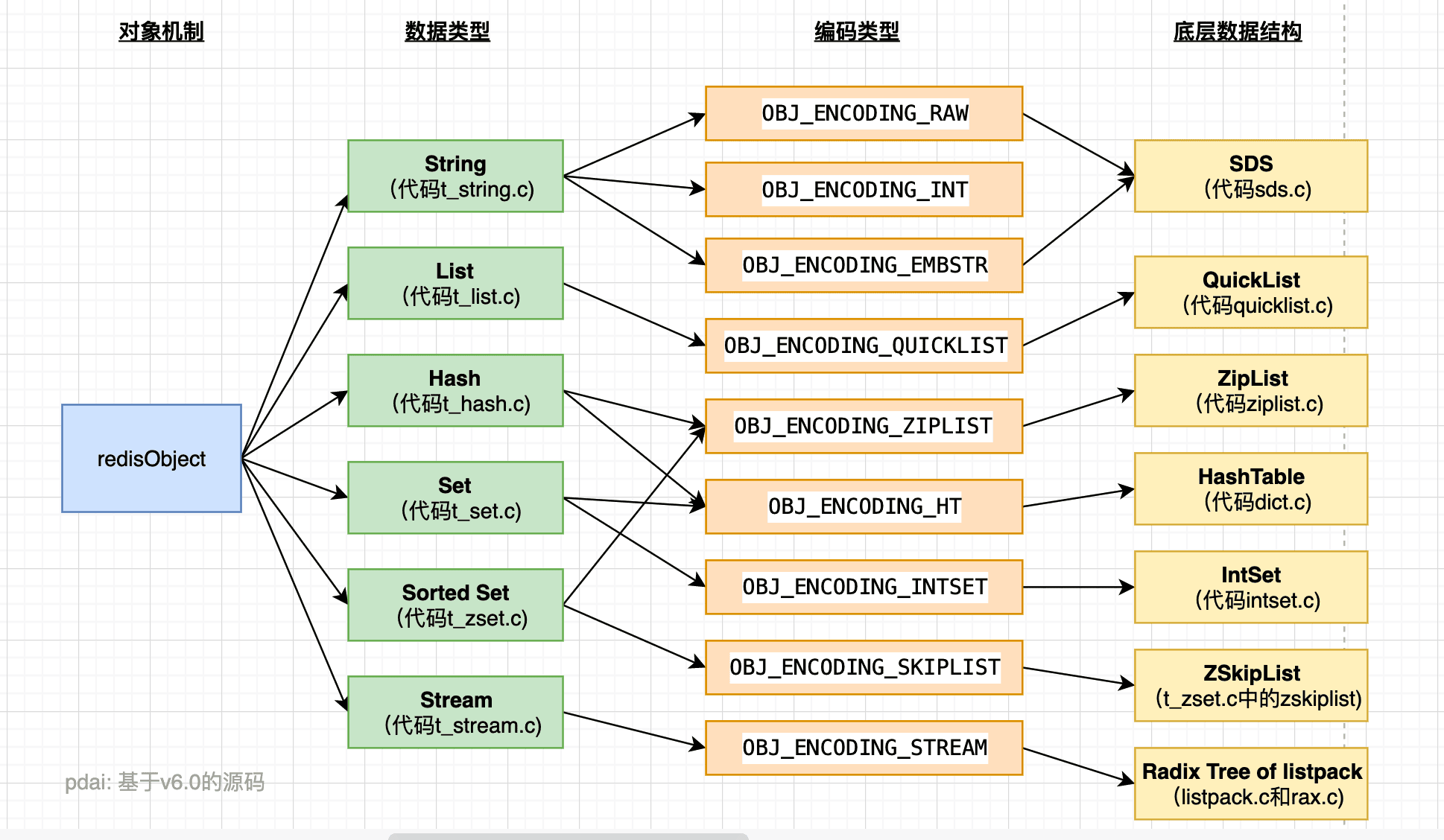

首先看下图：

它反映了Redis的每种对象其实都由对象结构(redisObject) 与 对应编码的数据结构组合而成，而每种对象类型对应若干编码方式，不同的编码方式所对应的底层数据结构是不同的。

比如：string 用了OBJ_ENCODING_RAW 编码方式，那么它的底层结构一定是 SDS .

所以，我们需要从几个个角度来着手底层研究：

对象设计机制: 对象结构(redisObject)
编码类型和底层数据结构: 对应编码的数据结构

redisObject数据结构和意义

redisObject 数据结构如下：

/** Redis 对象*/
typedef struct redisObject {// 类型unsigned type:4;// 编码方式unsigned encoding:4;// LRU - 24位, 记录最末一次访问时间（相对于lru_clock）; 或者 LFU（最少使用的数据：8位频率，16位访问时间）unsigned lru:LRU_BITS; // LRU_BITS: 24// 引用计数int refcount;// 指向底层数据结构实例void *ptr;} robj;

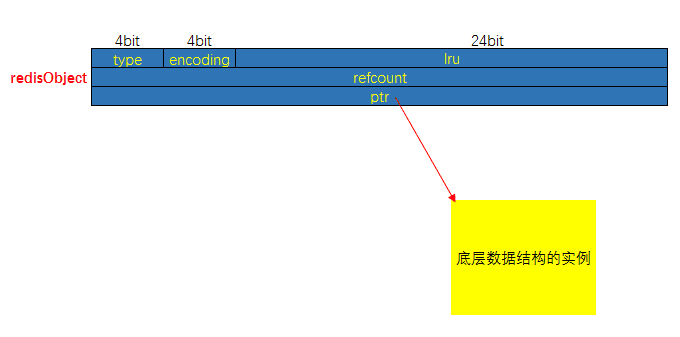

图对应上面的结构

其中type、encoding和ptr是最重要的三个属性。

type记录了对象所保存的值的类型，它的值可能是以下常量中的一个：

/*
* 对象类型
*/
#define OBJ_STRING 0 // 字符串
#define OBJ_LIST 1 // 列表
#define OBJ_SET 2 // 集合
#define OBJ_ZSET 3 // 有序集
#define OBJ_HASH 4 // 哈希表

encoding记录了对象所保存的值的编码，它的值可能是以下常量中的一个：

/*
* 对象编码
*/
#define OBJ_ENCODING_RAW 0     /* Raw representation */
#define OBJ_ENCODING_INT 1     /* Encoded as integer */
#define OBJ_ENCODING_HT 2      /* Encoded as hash table */
#define OBJ_ENCODING_ZIPMAP 3  /* 注意：版本2.6后不再使用. */
#define OBJ_ENCODING_LINKEDLIST 4 /* 注意：不再使用了，旧版本2.x中String的底层之一. */
#define OBJ_ENCODING_ZIPLIST 5 /* Encoded as ziplist */
#define OBJ_ENCODING_INTSET 6  /* Encoded as intset */
#define OBJ_ENCODING_SKIPLIST 7  /* Encoded as skiplist */
#define OBJ_ENCODING_EMBSTR 8  /* Embedded sds string encoding */
#define OBJ_ENCODING_QUICKLIST 9 /* Encoded as linked list of ziplists */
#define OBJ_ENCODING_STREAM 10 /* Encoded as a radix tree of listpacks */

ptr是一个指针，指向实际保存值的数据结构，这个数据结构由type和encoding属性决定。举个例子，如果一个redisObject 的type 属性为OBJ_LIST ， encoding 属性为OBJ_ENCODING_QUICKLIST ，那么这个对象就是一个Redis 列表（List)，它的值保存在一个QuickList的数据结构内，而ptr 指针就指向quicklist的对象；
lru属性: 记录了对象最后一次被命令程序访问的时间
空转时长：当前时间减去键的值对象的lru时间，就是该键的空转时长。Object idletime命令可以打印出给定键的空转时长

重新思考：原来redis中没有 string 等数据结构，有的仅仅是 redisObject 数据结构，所谓的 string 数据结构是逻辑上的概念，并非真实的代码，string 逻辑概念通过 redisObject 的 type 属性，加上 encoding 与 ptr 指针实现了所谓的 string 类型。

所有数据类型的差异，只存在于 type、encoding、ptr 的组合！

这便是RedisObject的意义，通过 type 、encodign 和 ptr 实现了逻辑上的五个基本数据结构。

（特殊的数据结构没有深入探索）
