引言
在 Android 开发中使用 MPAndroidChart 绘制分组柱状图时（如双柱模式：每个组两个柱子），经常遇到 X 轴标签无法精确居中于组底部的问题。这通常源于分组参数设计不当，导致组宽度不匹配 X 轴单位周期。同时，当 UI 设计图提供绝对宽度（如 dp 值）时，如何转换为库的相对参数也是一大挑战。本文基于实际调试经验，详细分析问题原因，并提供解决方案和宽度计算公式，帮助开发者快速实现对齐和适配。
本文适用于 MPAndroidChart v3.x 版本，假设您已熟悉基本用法。
问题描述
在双柱分组图中（例如，能耗 kWh 和燃油 L 两个数据集），X 轴标签（如日期 “11/1”）应居中于每组柱子下方。但实际渲染时，标签往往偏移：
- 第一个标签可能显示在上个月最后一天（如 “10/31”）。
- 标签位置不匹配组中心，导致视觉不对齐。
- 启用
setCenterAxisLabels(true)后仍无效。
示例场景：日模式下显示 30 天数据，每组两个柱子，X 值从 0 到 29。

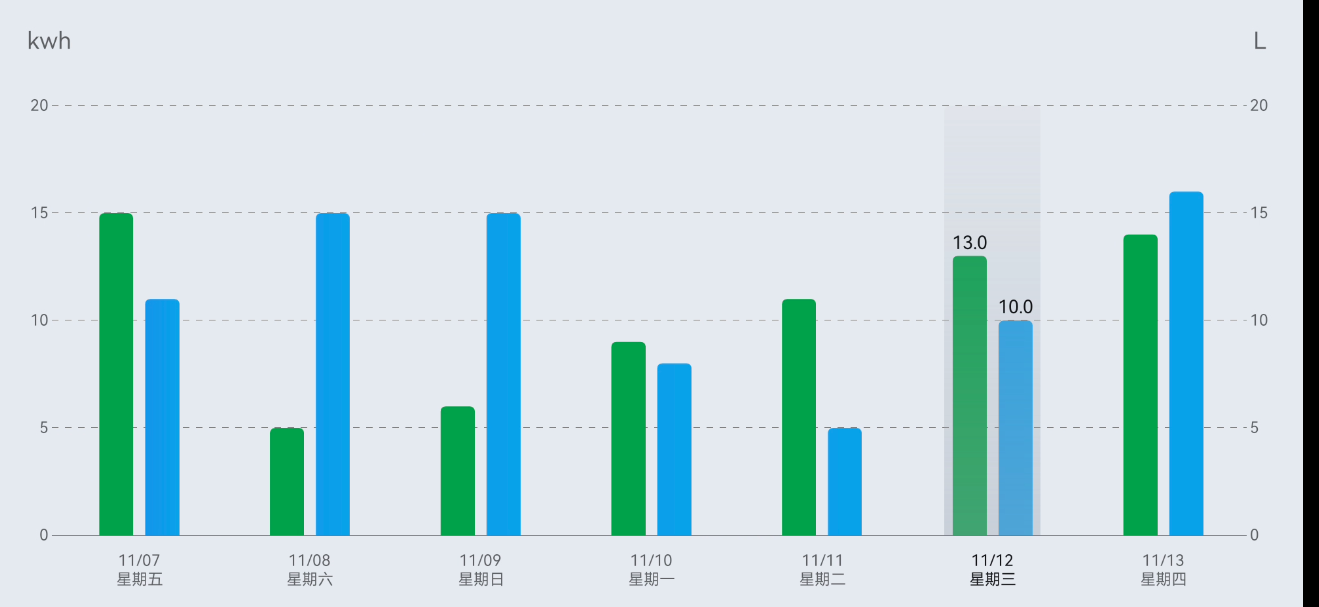

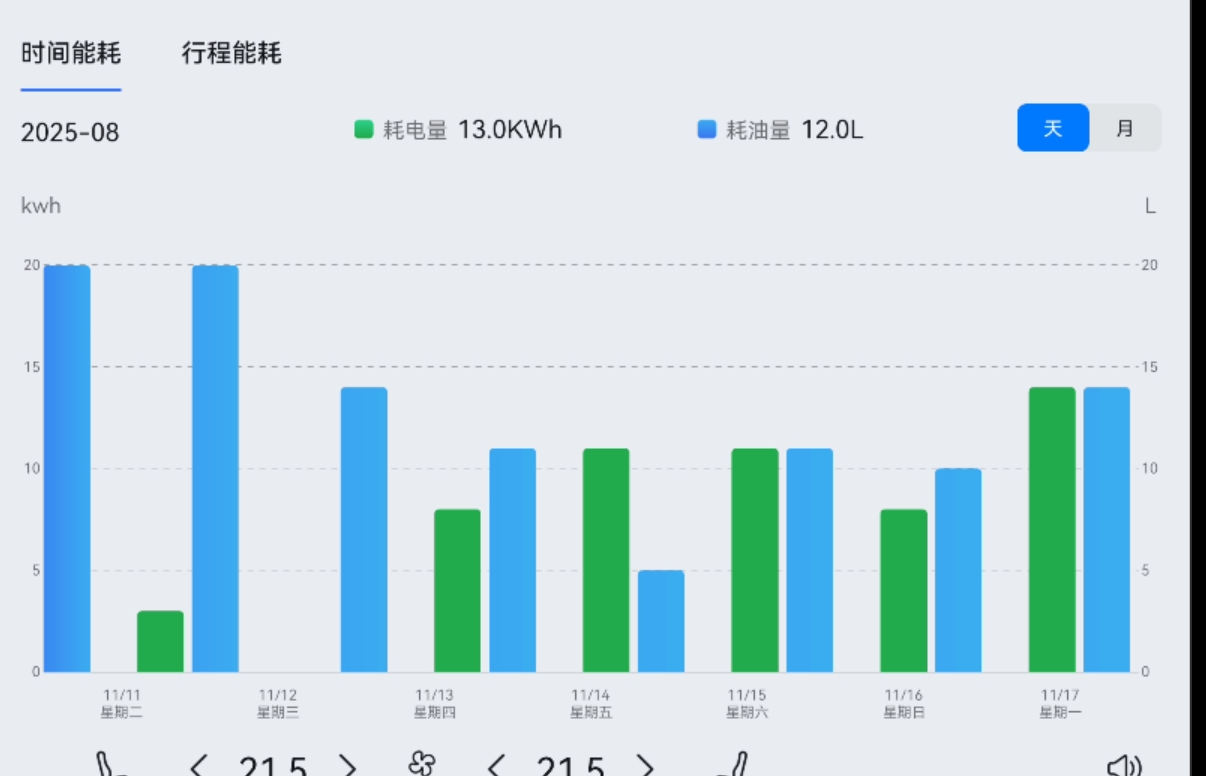

如截图，以上看到x轴每组是两个立柱，但是x轴的label和立柱是不对应的，正常效果如下：
然后再看以下分析就明白了！
原因分析
MPAndroidChart 的分组参数基于相对单位（0 到 1f 范围），而非绝对像素。关键参数：
barWidth：单个柱子宽度（相对）。barSpace：组内柱子间距（相对）。groupSpace：组间间距（相对）。
组周期总宽度公式：(barWidth + barSpace) * 柱子数 + groupSpace。
- 理想情况下，总宽度应 ≈ 1f（一个 X 轴单位周期），这样标签（位于整数 X 如 0,1,2…）在启用
setCenterAxisLabels(true)时会自动移到组中心（例如 0.5f）。 - 如果总宽度 ≠ 1f（例如 0.95f 或 1.05f），标签会偏移，因为库假设每个组周期为 1f。
- 额外因素：轴范围（axisMinimum/axisMaximum）未设置，导致负值标签出现；或视图移动（moveViewToX）未考虑组偏移。
UI 设计图问题：设计图给出绝对 dp（如柱宽 48dp，组内间 16dp，组间 126dp），但库需要相对比例，导致直接套用时不对齐。
解决方案：参数调整与对齐
步骤 1: 调整分组参数使总宽度 = 1f
- 示例原始参数：barWidth=0.3f, barSpace=0.05f, groupSpace=0.25f → 总宽度 = (0.3 + 0.05)*2 + 0.25 = 0.95f（偏移原因）。
- 调整 groupSpace=0.3f → 总宽度=1f。
- 代码：在 Fragment 类中：
private val groupSpace = 0.3f private val barSpace = 0.05f// 在 setupChart() 中 val data = BarData(setKwh, setL) data.barWidth = 0.3f data.groupBars(0f, groupSpace, barSpace) // 或通过 safeGroupBars 调用
步骤 2: 配置 X 轴
- 启用居中：
xAxis.setCenterAxisLabels(true) - 设置范围避免负标签：
xAxis.axisMinimum = 0f; xAxis.axisMaximum = dataCount.toFloat() - 代码示例：
xAxis.apply {setCenterAxisLabels(true)axisMinimum = 0faxisMaximum = config.dataCount.toFloat() }
步骤 3: 视图居中当前组
- 在 safeSetVisibleRange() 中，计算当前 X 并居中移动：
binding.barChartTimeEnergyAnalysis.moveViewToX(currentX - (config.visibleRange / 2f) + 0.5f)
步骤 4: 自定义渲染器（可选）
- 如果仍偏移，可在 CustomXAxisRenderer 中重写 computeAxisValues，手动计算标签位置为组中心：
override fun computeAxisValues(min: Float, max: Float) {val labelCount = mXAxis.labelCountval barWidth = 0.3fval dataSetCount = 2val barSpace = 0.05fval groupSpace = 0.3fval barGroupWidth = barWidth * dataSetCount + barSpace * (dataSetCount - 1)val groupWidth = barGroupWidth + groupSpaceval centerOffset = barGroupWidth / 2fval positions = FloatArray(labelCount)for (i in 0 until labelCount) {positions[i] = i * groupWidth + centerOffset}mXAxis.mEntries = positionsmXAxis.mEntryCount = labelCount }
UI 宽度计算方式：从 dp 到相对参数
计算公式
- 组内宽度（dp） = (柱宽 dp + 组内间 dp) * 柱子数 - 最后一个间距（但双柱为：柱1 + 间 + 柱2）。
- 组周期总宽度（dp） = 组内宽度 + 组间间 dp。
- 相对比例：
- barWidth = 柱宽 dp / 组周期总宽度 dp
- barSpace = 组内间 dp / 组周期总宽度 dp
- groupSpace = 组间间 dp / 组周期总宽度 dp
- 调整为总和=1f：如果计算总和 ≠1f，微调 groupSpace = 1f - (barWidth + barSpace) * 柱子数。
示例计算（基于您的设计图）
- 柱宽=48dp, 组内间=16dp, 组间间=126dp。
- 组内宽度=48+16+48=112dp。
- 组周期总宽度=112+126=238dp。
- 相对值：
- barWidth=48/238≈0.2017f
- barSpace=16/238≈0.0672f
- groupSpace=126/238≈0.5294f
- 总和≈1.0672f → 调整 groupSpace=1f - (0.2017+0.0672)*2≈0.4622f（组间≈110dp，比例保持）。
代码应用：
data.barWidth = 0.2017f
data.groupBars(0f, 0.4622f, 0.0672f)
注意
- 相对值依赖图表实际像素宽度（密度相关）。用
Utils.convertDpToPixel(dp)转换验证。 - 如果图表宽度固定，可动态计算：相对值 = dp 值 / (图表宽度 px / 数据组数)。
结论
通过确保组周期宽度=1f 并启用居中模式，可轻松解决 X 轴标签不对齐问题。同时，UI dp 值转换为相对参数的关键是标准化到周期总宽度。实际开发中，多用日志检查渲染位置（如 drawLabel 中的 X 值）。如果问题持续，检查自定义渲染器是否添加额外偏移。
参考：MPAndroidChart 文档（Grouping Bars）。如果有疑问，欢迎评论！
