UDS（统一诊断服务）是汽车电子控制单元的标准诊断协议，相当于车辆与诊断仪之间的“通用语言”，用于读取故障码、清除故障、刷写软件（OTA更新）等。正因其功能强大，它也成为车联网安全的核心风险点，黑客一旦绕过其“安全访问”机制恶意利用UDS，就可实现远程控制车辆、植入恶意软件等严重攻击，因此保护UDS是保障汽车网络安全的重中之重。
目录：
常见请求数据分析方法-总体概况：
（1）22服务：按标识符读取数据.
（2）2E服务： 按标识符写入数据.
（3）11服务： ECU重置.
（4）2F服务：按标识符的输入输出控制.
（5）31服务：例程控制.
（6）28服务：通讯控制.
常见请求数据分析方法-总体概况：
一般诊断都是对：各ECU需对22，2E，11，2F，31，28，等服务进行测试，看看是否做了27服务的安全访问.
响应结果：22读取服务是积极响应的。其他都是需要消极响应（一般都是33或者31）

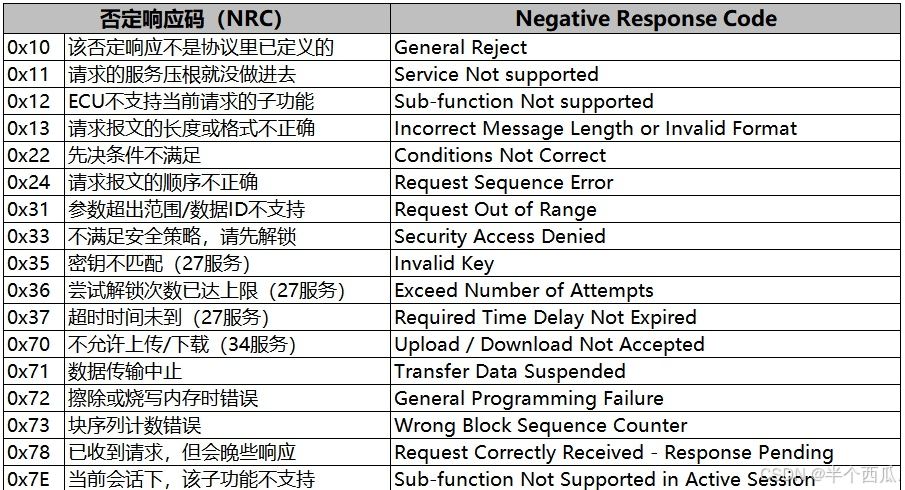

消极响应码（否定响应码）背一下：
（1）22服务：按标识符读取数据.

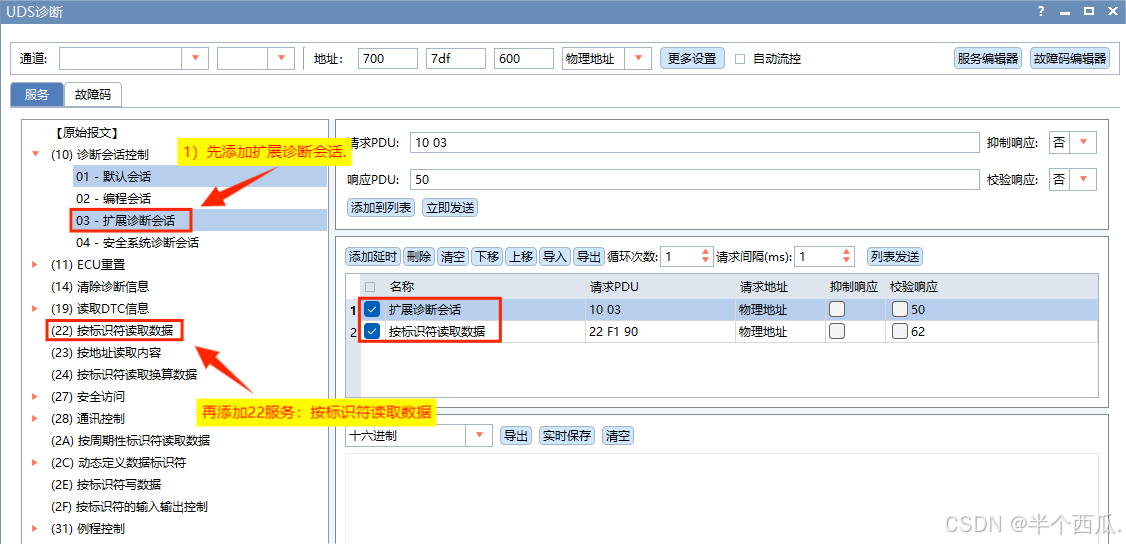

一般都是：发送诊断指令22+DID，响应结果积极响应.
什么是DID：数据标识符的缩写。在 UDS 诊断协议中，它用来唯一标识一个你想要读取或写入的特定数据项（例如：VIN码、ECU零件号、软件版本号等）【你可以把 DID 想象成一个存储单元的“地址”，这个地址里存放着你需要的数据】
| 22+DID（十六进制） | 常见名称 | 标准格式长度（固定） | 描述 |
| 22 F1 90 | ECU 名称 | 3 | 一个用于标识 ECU 类型或功能的字符串。例如，“发动机控制模块”、“BCM”、“网关”等。这是识别 ECU 身份的重要信息。 |
（2）2E服务： 按标识符写入数据.

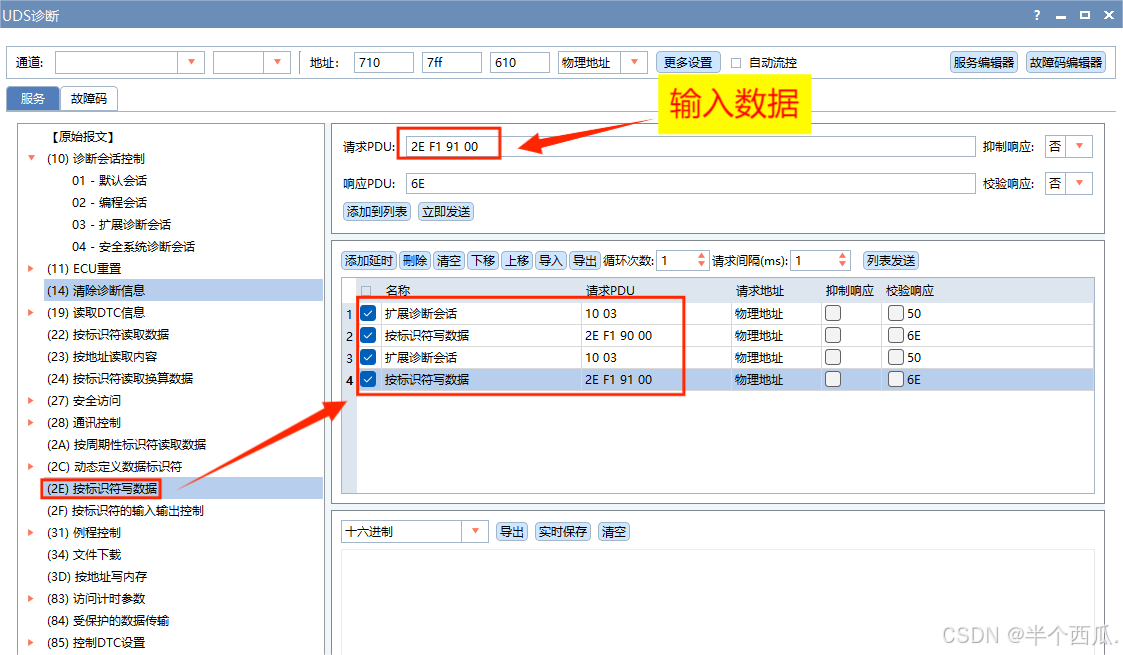

一般都是：发送诊断指令2E+DID，响应结果消极响应【33】。需要解除27安全访问服务后才能积极响应.（发送一般是下面这些.）
2E+DID（十六进制） | 常见名称 | 标准格式最少长度 | 描述 |
2E F1 90 00 | ECU 标识符 | 4 | ECU名称标识符清零 |
2E F1 91 00 | 应用软件版本号 | 4 | 清除应用软件版本 |
2E F1 92 00 | 标定数据版本号 | 4 | 清除标定数据版本 |
2E F1 93 00 | 引导程序版本号 | 4 | 清除指纹 |
2E F1 94 00 | 当前激活的软件集 | 4 | 重置激活状态 |
2E F1 95 00 | 软件/标定数据指纹 | 4 | 将校验和/哈希值清零 |
2E+DID（十六进制） | 常见名称 | 标准格式最少长度 | 描述 |
2E F1 90 FF FF FF FF FF | ECU 标识符 | 4 | ECU名称标识符清零 |
2E F1 91 FF FF FF FF FF | 应用软件版本号 | 4 | 强制将存储应用软件版本的物理区域擦除 |
2E F1 92 FF FF FF FF FF | 标定数据版本号 | 4 | 强制将存储标定数据版本的物理区域擦除 |
2E F1 93 FF FF FF FF FF | 引导程序版本号 | 4 | 强制将存储Bootloader版本的物理区域擦除。风险极高 |
2E F1 94 FF FF FF FF FF | 当前激活的软件集 | 4 | 将激活状态存储区擦除 |
2E F1 95 FF FF FF FF FF | 软件/标定数据指纹 | 4 | 强制将存储校验和/哈希值的区域 |
（3）11服务： ECU重置.

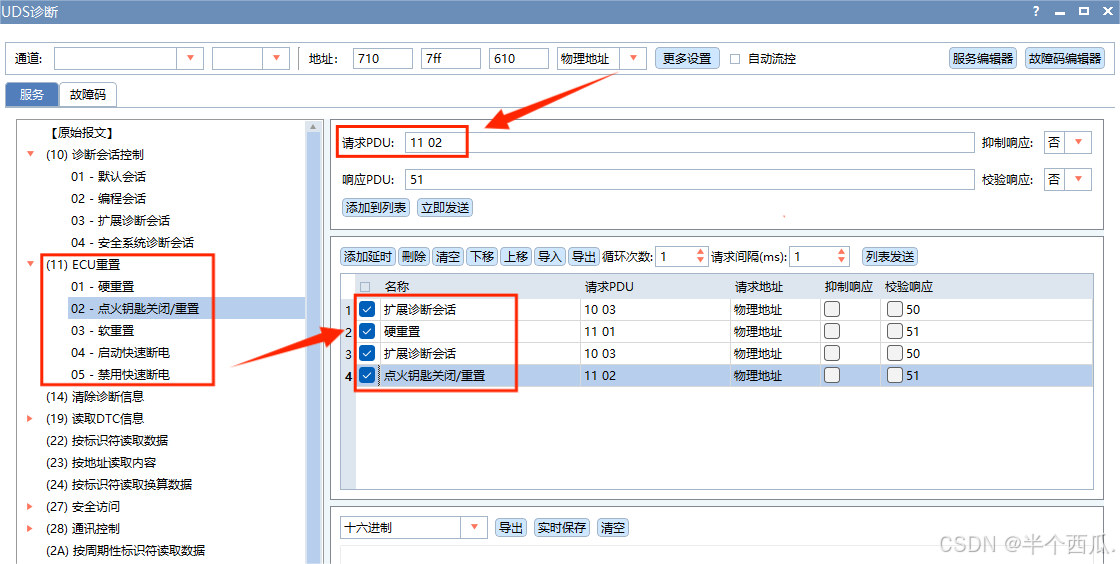

一般都是：发送诊断指令11 01，硬重置，消极响应，NRC：33，需要通过27安全访问服务后才可执行；
| 指令 | 常见名称 | 标准格式长度（固定） | 描述 |
| 11 01 | 硬复位 | 2 | 模拟ECU电源完全断开再重新上电的过程。这是最彻底、最强大的复位方式。 |
| 11 02 | 钥匙开关复位 | 2 | 模拟车辆钥匙开关从“OFF”到“ON”的循环 |
11 03 | 软复位 | 2 | 仅复位ECU的应用程序，而不关闭基础驱动和通信。类似于电脑的“重启”而非“关机”。 |
11 04 | 启动快速断电 | 2 | 此类型较为特殊。它不是立即执行复位，而是允许ECU在后续电源被切断时，可以执行一个快速、安全的关闭流程。 |
11 05 | 禁用快速断电 | 2 | 11 04的逆操作。让ECU退出“准备快速断电”的状态。 |
（4）2F服务：按标识符的输入输出控制.
概况：2F服务：它相当于诊断仪的“万能遥控器”功能。（比如：你用万能遥控器直接控制电视机的音响音量开关，让声音静音。）
| 方面 | 解释 |
|---|---|
| 目的 | 让诊断仪能够临时覆盖ECU的正常逻辑，直接测试或控制ECU的输入和输出，用于生产测试、故障诊断和功能验证。 |
| 与控制DTC的区别 |
|
| 风险 | 高风险操作。错误控制可能导致车辆功能异常（如行驶中误关燃油泵）。必须在扩展会话下并通过安全访问解锁后才可使用。 |
| 与0x22/0x2E服务的区别 |
|

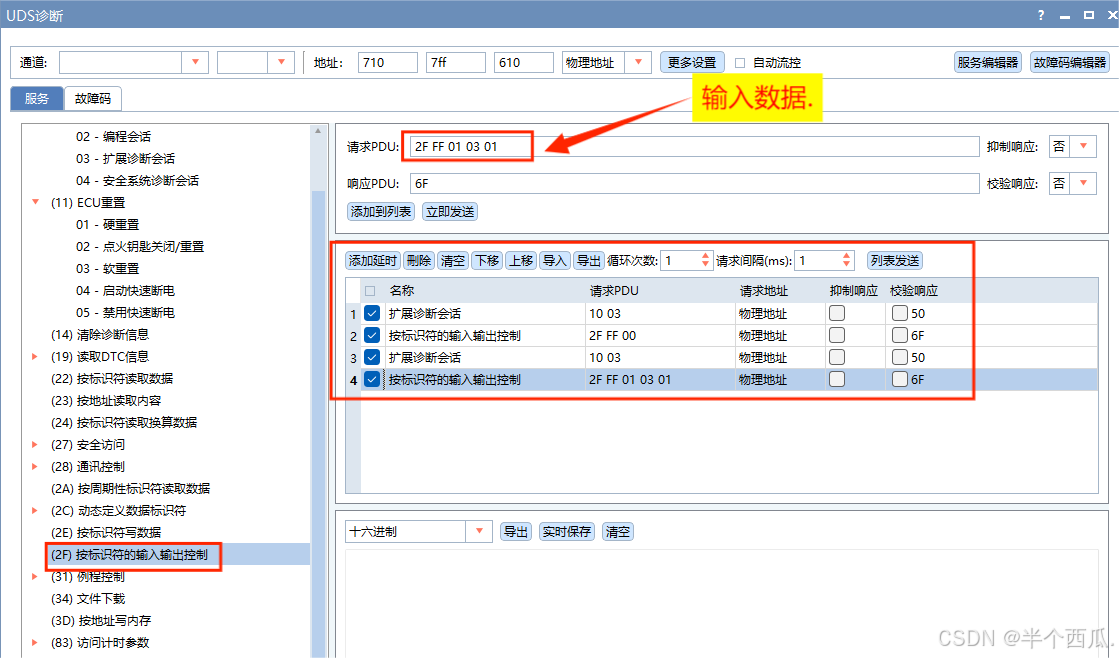

一般都是：发送诊断指令2F FF 00，消极响应，NRC：33，需要通过27安全访问服务后才可执行；
| 2F+DID（十六进制） | 常见名称 | 标准格式长度 （至少4字节） | 描述 |
| 2F FF 00 | 归还控制权 | 3 | 当 0x2F服务的控制参数（第3个字节）为 00（表示“归还控制权”）时，该请求报文必须在此结束，后面不能再跟任何数据字节。 |
| 2F FF 01 03 01 | 如果意图是控制 FF 01这个对象 | 5 | 将其状态设置为 01，即“开启” |
| 2F FF 01 03 00 | 如果意图是控制 FF 01这个对象 | 5 | （将其状态设置为 00，即“关闭”） |
（5）31服务：例程控制.
概况：31服务：诊断仪命令ECU执行一个预先封装好的、复杂的“诊断程序”或“功能脚本”
一个简单的比喻：
ECU：就像一个拥有多种功能的智能机器人。
例程：就是机器人内部预装的、一个个功能固定的“程序包”（比如“自检程序包”、“校准程序包”、“复位程序包”）。••
例程控制服务（0x31）：就是你手中的一个遥控器，上面有 “开始”、“停止”、“查询结果” 三个按钮。
例程控制的过程：你按下遥控器的“开始”按钮，并指定要运行“自检程序包”，机器人就会自动执行一套复杂的自检动作，最后告诉你结果。

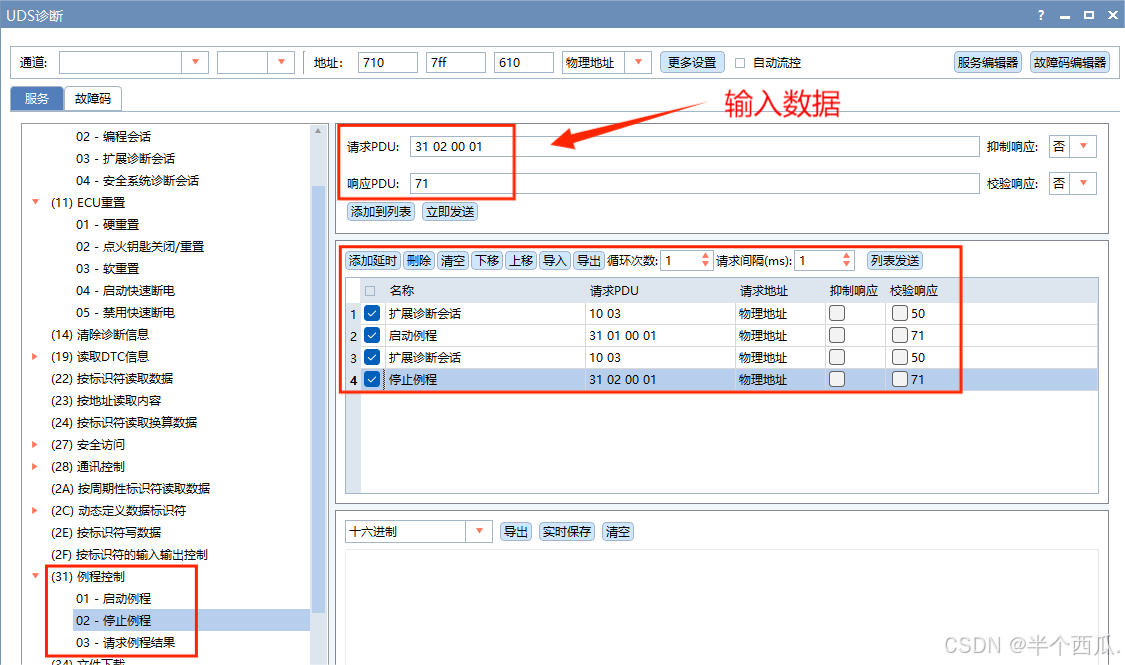

一般都是：发送诊断指令31 01 00 01，消极响应，NRC：33，需要通过27安全访问服务后才可执行；
| 31+DID（十六进制） | 常见名称 | 标准格式长度 （至少4字节） | 描述 |
| 31 01 00 01 | 启动例程 | 4 | 这是一条启动例程的请求。它命令ECU开始执行其内部预定义的、编号为 0001的特定功能例程。该例程的具体功能（如内存擦除、自检、复位等）由汽车制造商定义，需查阅具体诊断规范方能确定。 |
| 31 02 00 01 | 停止例程 | 4 | 这是一条停止例程的请求。它命令ECU停止执行其内部编号为 0001的、正在运行的例程。该指令用于中断一个耗时较长或需要手动中止的诊断操作。 |
| 31 03 00 01 | 请求例程结果 | 4 | 这是一条请求例程执行结果的查询指令。它命令ECU返回其内部编号为 0001的例程的最终执行结果或当前状态信息。 |
（6）28服务：通讯控制.
概况：28服务：诊断仪对ECU下达的“禁言”或“解除禁言”命令，用于精确管理ECU在车辆网络（如CAN总线）上的通信权限。
一个简单的比喻：
车辆网络：像一个会议厅，各个ECU（如发动机、变速箱、ABS控制器）是参会者。
正常通信：每个参会者（ECU）都可以自由发言（发送消息）和听别人发言（接收消息）。
通信控制服务（0x28）：就像是会议主席（诊断仪） 的权限，他可以命令某个参会者：
“你可以听Rx，但不能说Tx”（启用接收，禁用发送）
“你既不能说Tx，也不能听Rx”（禁用接收和发送）
“恢复正常，可以说Tx也可以听Rx”（启用接收和发送）

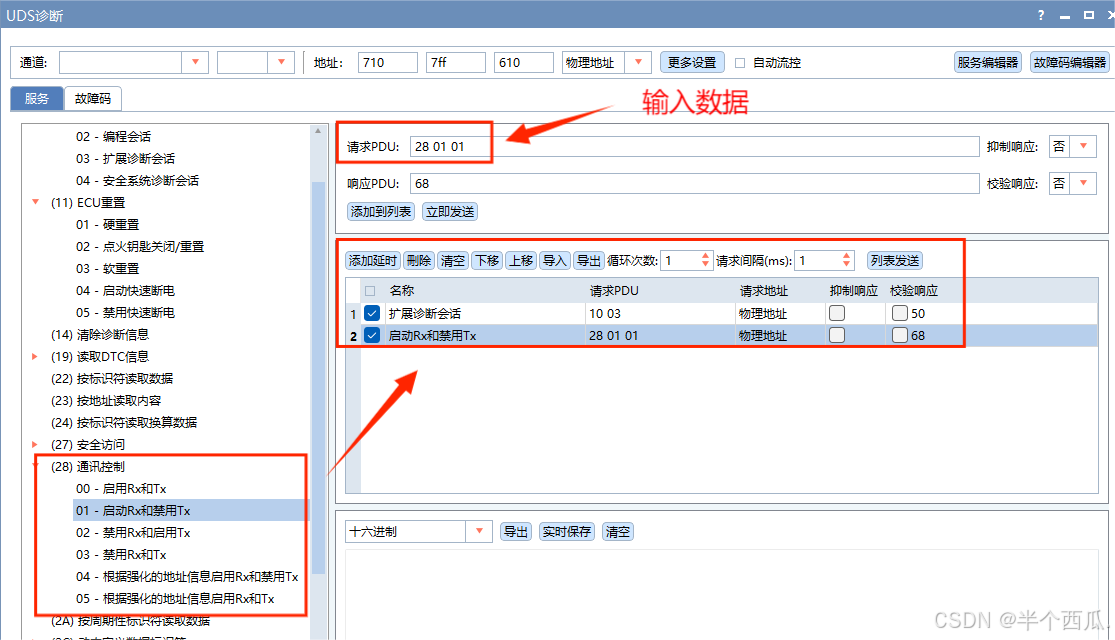

一般都是：28服务在P挡状态下，发送诊断指令28 01 01：启用Rx（接收功能）和禁用Tx（发送功能），积极响应；
| 指令 | 常见名称 | 标准格式长度 （至少3字节） | 描述 |
| 28 01 01 | 通信控制服务 | 3 | 这是一条通信控制指令。它命令ECU对指定通信通道上的所有消息，启用接收功能，但禁用发送功能。该指令将使ECU进入“只听不说”的静默状态，常用于网络管理和诊断测试。 |
一般都是：在车辆行驶速度大于20Km/h的状态下，发送诊断指令28 01 01，启用Rx和Tx，消极响应，NRC：22，请求的诊断服务的执行条件不满足；
