第3节 STM32 串口通信

3.1 电脑端接收数据（单片机发送）

（1）、Serial.c

#include "stm32f10x.h"                  // STM32F1系列标准库头文件
#include <stdio.h>                       // 标准输入输出库（支持fputc函数）
#include <stdarg.h>                      // 可变参数库（支持Serial_Printf的...参数）/*** @brief  串口初始化函数（USART1，仅发送模式）* @param  无* @retval 无* @note   配置参数：9600波特率、8位数据位、1位停止位、无奇偶校验、无硬件流控*         硬件引脚：USART1_TX -> PA9（复用推挽输出）*/
void Serial_Init(void)
{// 1. 使能相关外设时钟（USART1时钟 + GPIOA时钟）RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);  // 使能USART1外设时钟（APB2总线）RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);   // 使能GPIOA时钟（PA9为USART1_TX引脚）// 2. 配置TX引脚（PA9）为复用推挽输出模式GPIO_InitTypeDef GPIO_InitStructure;                    // GPIO初始化配置结构体GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;         // 复用推挽输出（串口TX需用复用模式）GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;               // 配置PA9引脚GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;       // GPIO输出速度50MHzGPIO_Init(GPIOA, &GPIO_InitStructure);                  // 将配置应用到GPIOA端口// 3. 配置USART1串口参数USART_InitTypeDef USART_InitStructure;                  // USART初始化配置结构体USART_InitStructure.USART_BaudRate = 9600;              // 波特率：9600bps（每秒传输9600位）USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;  // 无硬件流控（不使用CTS/RTS引脚）USART_InitStructure.USART_Mode = USART_Mode_Tx;         // 工作模式：仅发送（Tx），若需接收则设为USART_Mode_Tx | USART_Mode_RxUSART_InitStructure.USART_Parity = USART_Parity_No;     // 无奇偶校验位（数据帧无校验位）USART_InitStructure.USART_StopBits = USART_StopBits_1;  // 1位停止位（数据帧结束标志）USART_InitStructure.USART_WordLength = USART_WordLength_8b;  // 8位数据位（每个数据帧包含8位有效数据）USART_Init(USART1, &USART_InitStructure);               // 将配置应用到USART1外设// 4. 使能USART1外设（串口初始化完成后，启用串口）USART_Cmd(USART1, ENABLE);
}/*** @brief  串口发送单个字节* @param  Byte：要发送的8位无符号字节（范围：0~255）* @retval 无* @note   阻塞式发送：发送前等待发送数据寄存器为空，确保数据可靠发送*/
void Serial_SendByte(uint8_t Byte)
{// 将字节写入USART1发送数据寄存器（TDR），硬件自动通过TX引脚发送USART_SendData(USART1, Byte);// 等待发送完成：查询TXE标志位（发送数据寄存器空）// TXE=RESET：数据未发送完成，继续等待；TXE=SET：数据已发送，寄存器空while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);
}/*** @brief  串口发送字节数组* @param  Array：要发送的字节数组首地址（指针）* @param  Length：数组长度（要发送的字节个数）* @retval 无* @note   循环调用Serial_SendByte，逐个发送数组元素，阻塞式发送*/
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{uint16_t i;// 遍历数组，逐个发送每个字节for(i = 0; i < Length; i++){Serial_SendByte(Array[i]);  // 调用单字节发送函数}
}/*** @brief  串口发送ASCII字符串* @param  String：要发送的字符串首地址（指针）* @retval 无* @note   以'\0'（ASCII码0）为字符串结束标志，自动遍历发送所有字符*/
void Serial_SendString(char *String)
{uint8_t i;// 循环发送，直到遇到字符串结束符'\0'for(i = 0; String[i] != 0; i++){Serial_SendByte(String[i]);  // 每个字符本质是8位ASCII码，调用单字节发送}
}/*** @brief  幂运算辅助函数（计算x的y次方）* @param  x：底数（如10）* @param  y：指数（如3，表示x^3）* @retval 计算结果（x^y）* @note   仅支持非负整数幂，用于Serial_SendNumber拆分数字每一位*/
uint32_t Serial_Pow(uint32_t x, uint32_t y)
{uint32_t Result = 1;  // 结果初始值为1（任何数的0次方为1）while(y--)            // 循环y次，每次结果乘以x{Result *= x;}return Result;        // 返回x^y的结果
}/*** @brief  串口发送无符号整数（转换为ASCII字符发送）* @param  Number：要发送的无符号整数（范围：0~4294967295）* @param  Length：要发送的数字位数（不足位数补前导0，超出位数截断高位）* @retval 无* @example Serial_SendNumber(123, 3) → 发送'1'、'2'、'3'；Serial_SendNumber(45, 4) → 发送'0'、'0'、'4'、'5'*/
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{uint8_t i;// 遍历每一位，从高位到低位发送for(i = 0; i < Length; i++){// 核心逻辑：拆分数字每一位并转换为ASCII码// 1. Number / Serial_Pow(10, Length-i-1)：获取当前位的高位数值（如123/100=1）// 2. %10：提取当前位数字（如1%10=1）// 3. +0x30：转换为ASCII码（0~9对应ASCII码0x30~0x39）Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + 0x30);}
}/*** @brief  重定向C标准库fputc函数（底层支撑printf串口输出）* @param  ch：要发送的字符（ASCII码值）* @param  f：标准库文件指针（兼容接口，无实际作用）* @retval ch：返回发送的字符（符合fputc函数标准接口要求）* @note   调用printf时，printf会自动循环调用fputc发送每个字符，此函数将字符转发到串口*/
int fputc(int ch, FILE *f)
{Serial_SendByte(ch);  // 将fputc的字符通过串口发送return ch;            // 返回发送的字符，确保printf正常工作
}/*** @brief  自定义格式化串口输出函数（类似printf，不依赖标准库也可使用）* @param  format：格式化字符串（含占位符，如%d、%s、%x等）* @param  ...：可变参数（对应format中的占位符，数量可变）* @retval 无* @example Serial_Printf("数值：%d，字符串：%s\r\n", 123, "Hello") → 发送格式化字符串*/
void Serial_Printf(char *format, ...)
{char String[100];  // 缓存拼接后的完整字符串（最多支持99个有效字符）va_list arg;       // 可变参数列表指针（用于解析...中的参数）va_start(arg, format);  // 初始化可变参数列表，绑定到format后// 将格式化字符串+可变参数拼接为完整字符串，存入String数组vsprintf(String, format, arg);  // vsprintf支持可变参数格式化va_end(arg);            // 结束可变参数解析Serial_SendString(String);  // 发送拼接后的完整字符串
}

（2）、Serial.h

#ifndef __SERIAL_H
#define __SERIAL_H#include <stdio.h>void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t *Array, uint16_t Length);
void Serial_SendString(char *String);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char *format, ...);#endif

（3）、main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Serial.h"
#include <stdio.h>
#include <stdarg.h>int main(void)
{Serial_Init();
//	Serial_SendByte(0x41);
//
//
//	uint8_t MyArray[] = {0x42, 0x43, 0x44, 0x45};
//	Serial_SendArray(MyArray, 4);//	Serial_SendString("\r\nNum1=");//	Serial_SendNumber(111, 3);
//
//	printf("\r\nNum2=%d", 222);char String[100];sprintf(String, "\r\nNum3=%d", 333);Serial_SendString(String);//	Serial_Printf("\r\nNum4=%d", 444);
//	Serial_Printf("\r\n");while (1){}
}

注意事项:

        串口通信时，要注意选择文本模式还是hex模式

        串口助手的波特率不要选错。端口（USB-SERIAL-CH340）不要选错。

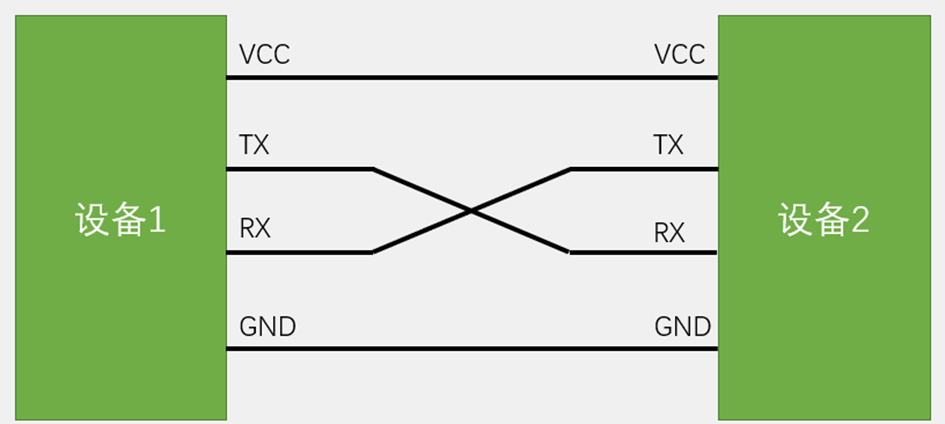

        线不要插错（特别是TX、RX要交叉连接）。

·       是否有接收到数据，可以看USB转TTL模块外设的灯有没有闪烁。

        记得打开串口助手中的打开串口

        记得给小车复位

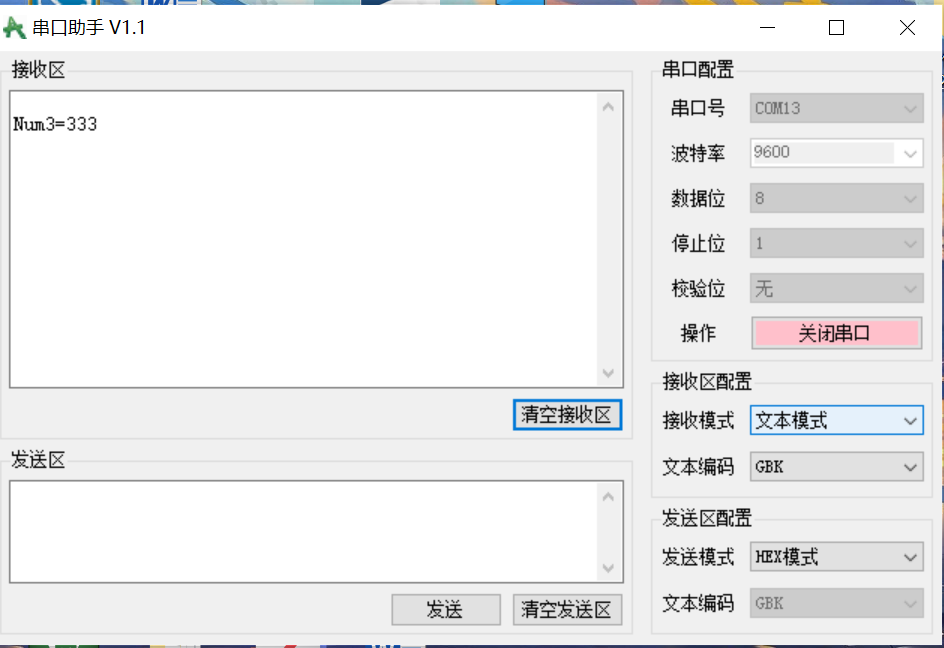

程序运行结果：

3.2 串口收发数据

（1）、main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Serial.h"uint8_t RxData;			//定义用于接收串口数据的变量int main(void)
{/*串口初始化*/Serial_Init();		//串口初始化// 发送数据给32// Serial_SendString("Hello STM32!\r\n");while (1){if (Serial_GetRxFlag() == 1)			//检查串口接收数据的标志位{RxData = Serial_GetRxData();		//获取串口接收的数据Serial_SendByte(RxData);			//串口将收到的数据回传回去，用于测试}}
}

（2）、Serial.c

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>uint8_t Serial_RxData;		//定义串口接收的数据变量
uint8_t Serial_RxFlag;		//定义串口接收的标志位变量/*** 函    数：串口初始化* 参    数：无* 返 回 值：无*/
void Serial_Init(void)
{/*开启时钟*/RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟/*GPIO初始化*/GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA9引脚初始化为复用推挽输出GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA10引脚初始化为上拉输入/*USART初始化*/USART_InitTypeDef USART_InitStructure;					//定义结构体变量USART_InitStructure.USART_BaudRate = 9600;				//波特率USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;	//模式，发送模式和接收模式均选择USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1/*中断输出配置*/USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);			//开启串口接收数据的中断/*NVIC中断分组*/NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);			//配置NVIC为分组2/*NVIC配置*/NVIC_InitTypeDef NVIC_InitStructure;					//定义结构体变量NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;		//选择配置NVIC的USART1线NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//指定NVIC线路使能NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;		//指定NVIC线路的抢占优先级为1NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;		//指定NVIC线路的响应优先级为1NVIC_Init(&NVIC_InitStructure);							//将结构体变量交给NVIC_Init，配置NVIC外设/*USART使能*/USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}/*** 函    数：串口发送一个字节* 参    数：Byte 要发送的一个字节* 返 回 值：无*/
void Serial_SendByte(uint8_t Byte)
{USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器，写入后USART自动生成时序波形while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成/*下次写入数据寄存器会自动清除发送完成标志位，故此循环后，无需清除标志位*/
}/*** 函    数：串口发送一个数组* 参    数：Array 要发送数组的首地址* 参    数：Length 要发送数组的长度* 返 回 值：无*/
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{uint16_t i;for (i = 0; i < Length; i ++)		//遍历数组{Serial_SendByte(Array[i]);		//依次调用Serial_SendByte发送每个字节数据}
}/*** 函    数：串口发送一个字符串* 参    数：String 要发送字符串的首地址* 返 回 值：无*/
void Serial_SendString(char *String)
{uint8_t i;for (i = 0; String[i] != '\0'; i ++)//遍历字符数组（字符串），遇到字符串结束标志位后停止{Serial_SendByte(String[i]);		//依次调用Serial_SendByte发送每个字节数据}
}/*** 函    数：次方函数（内部使用）* 返 回 值：返回值等于X的Y次方*/
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{uint32_t Result = 1;	//设置结果初值为1while (Y --)			//执行Y次{Result *= X;		//将X累乘到结果}return Result;
}/*** 函    数：串口发送数字* 参    数：Number 要发送的数字，范围：0~4294967295* 参    数：Length 要发送数字的长度，范围：0~10* 返 回 值：无*/
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{uint8_t i;for (i = 0; i < Length; i ++)		//根据数字长度遍历数字的每一位{Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');	//依次调用Serial_SendByte发送每位数字}
}/*** 函    数：使用printf需要重定向的底层函数* 参    数：保持原始格式即可，无需变动* 返 回 值：保持原始格式即可，无需变动*/
int fputc(int ch, FILE *f)
{Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数return ch;
}/*** 函    数：自己封装的prinf函数* 参    数：format 格式化字符串* 参    数：... 可变的参数列表* 返 回 值：无*/
void Serial_Printf(char *format, ...)
{char String[100];				//定义字符数组va_list arg;					//定义可变参数列表数据类型的变量argva_start(arg, format);			//从format开始，接收参数列表到arg变量vsprintf(String, format, arg);	//使用vsprintf打印格式化字符串和参数列表到字符数组中va_end(arg);					//结束变量argSerial_SendString(String);		//串口发送字符数组（字符串）
}/*** 函    数：获取串口接收标志位* 参    数：无* 返 回 值：串口接收标志位，范围：0~1，接收到数据后，标志位置1，读取后标志位自动清零*/
uint8_t Serial_GetRxFlag(void)
{if (Serial_RxFlag == 1)			//如果标志位为1{Serial_RxFlag = 0;return 1;					//则返回1，并自动清零标志位}return 0;						//如果标志位为0，则返回0
}/*** 函    数：获取串口接收的数据* 参    数：无* 返 回 值：接收的数据，范围：0~255*/
uint8_t Serial_GetRxData(void)
{return Serial_RxData;			//返回接收的数据变量
}/*** 函    数：USART1中断函数* 参    数：无* 返 回 值：无* 注意事项：此函数为中断函数，无需调用，中断触发后自动执行*           函数名为预留的指定名称，可以从启动文件复制*           请确保函数名正确，不能有任何差异，否则中断函数将不能进入*/
void USART1_IRQHandler(void)
{if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)		//判断是否是USART1的接收事件触发的中断{Serial_RxData = USART_ReceiveData(USART1);				//读取数据寄存器，存放在接收的数据变量Serial_RxFlag = 1;										//置接收标志位变量为1USART_ClearITPendingBit(USART1, USART_IT_RXNE);			//清除USART1的RXNE标志位//读取数据寄存器会自动清除此标志位//如果已经读取了数据寄存器，也可以不执行此代码}
}

（3）、Serial.h

#ifndef __SERIAL_H
#define __SERIAL_H#include <stdio.h>void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t *Array, uint16_t Length);
void Serial_SendString(char *String);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char *format, ...);uint8_t Serial_GetRxFlag(void);
uint8_t Serial_GetRxData(void);#endif

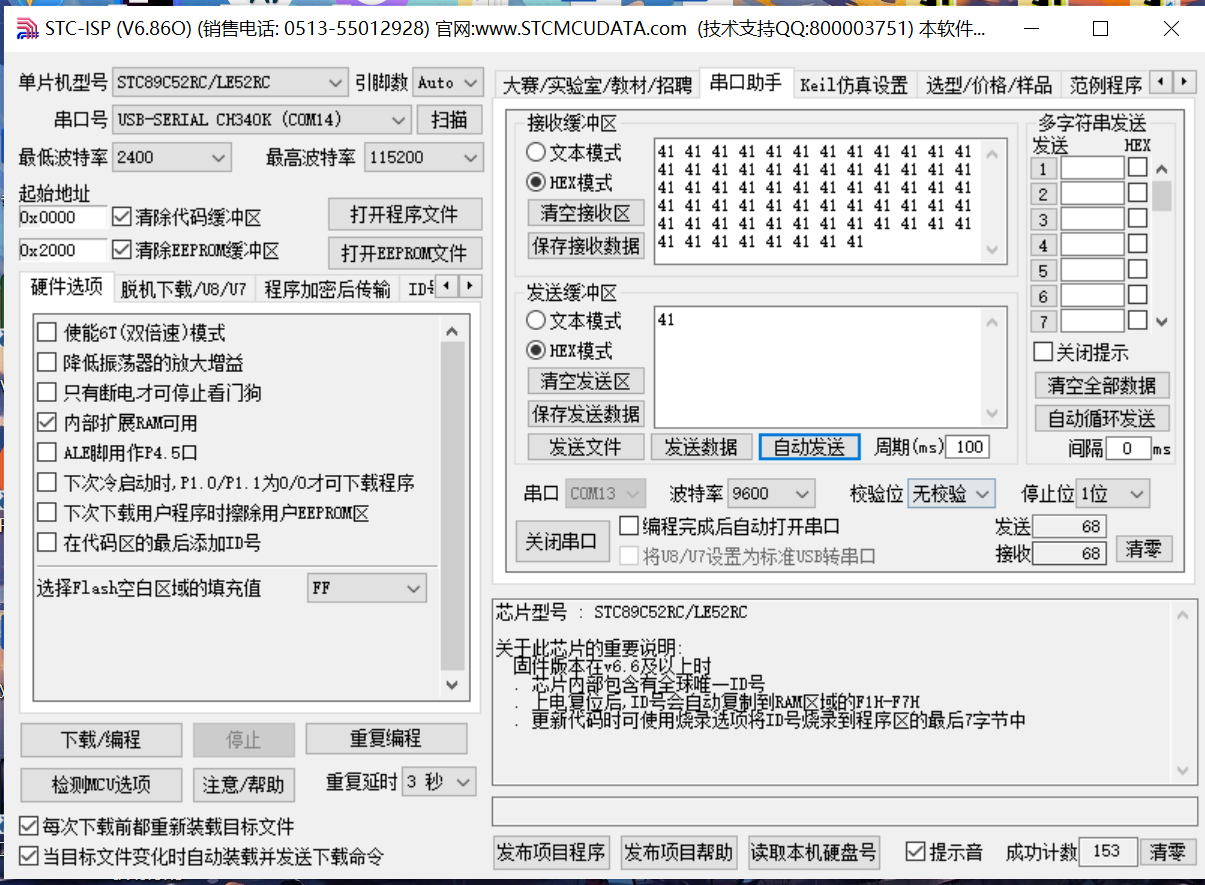

实验现象：



3.3 发送和接收HEX数据包

（1）、main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "Serial.h"
#include "Key.h"uint8_t KeyNum;			//定义用于接收按键键码的变量int main(void)
{/*模块初始化*/Key_Init();			//按键初始化Serial_Init();		//串口初始化/*设置发送数据包数组的初始值，用于测试*/Serial_TxPacket[0] = 0x01;Serial_TxPacket[1] = 0x02;Serial_TxPacket[2] = 0x03;Serial_TxPacket[3] = 0x04;while (1){KeyNum = Key_GetNum();			//获取按键键码if (KeyNum == 1)				//按键1按下{Serial_TxPacket[0] ++;		//测试数据自增Serial_TxPacket[1] ++;Serial_TxPacket[2] ++;Serial_TxPacket[3] ++;}else if(KeyNum == 2){//串口发送数据包Serial_TxPacketSerial_SendPacket();}else if(KeyNum == 3){if (Serial_GetRxFlag() == 1)	//如果接收到数据包{Serial_SendArray(Serial_RxPacket,4);}// 意思是没有收到数据else{Serial_SendByte(0x00);}}}
}

（2）、Serial.c

#include "stm32f10x.h"                  // Device header
#include <stdio.h>
#include <stdarg.h>uint8_t Serial_TxPacket[4];				//定义发送数据包数组，数据包格式：FF 01 02 03 04 FE
uint8_t Serial_RxPacket[4];				//定义接收数据包数组
uint8_t Serial_RxFlag;					//定义接收数据包标志位/*** 函    数：串口初始化* 参    数：无* 返 回 值：无*/
void Serial_Init(void)
{/*开启时钟*/RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);	//开启USART1的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟/*GPIO初始化*/GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA9引脚初始化为复用推挽输出GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA10引脚初始化为上拉输入/*USART初始化*/USART_InitTypeDef USART_InitStructure;					//定义结构体变量USART_InitStructure.USART_BaudRate = 9600;				//波特率USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;	//硬件流控制，不需要USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;	//模式，发送模式和接收模式均选择USART_InitStructure.USART_Parity = USART_Parity_No;		//奇偶校验，不需要USART_InitStructure.USART_StopBits = USART_StopBits_1;	//停止位，选择1位USART_InitStructure.USART_WordLength = USART_WordLength_8b;		//字长，选择8位USART_Init(USART1, &USART_InitStructure);				//将结构体变量交给USART_Init，配置USART1/*中断输出配置*/USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);			//开启串口接收数据的中断/*NVIC中断分组*/NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);			//配置NVIC为分组2/*NVIC配置*/NVIC_InitTypeDef NVIC_InitStructure;					//定义结构体变量NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;		//选择配置NVIC的USART1线NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//指定NVIC线路使能NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;		//指定NVIC线路的抢占优先级为1NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;		//指定NVIC线路的响应优先级为1NVIC_Init(&NVIC_InitStructure);							//将结构体变量交给NVIC_Init，配置NVIC外设/*USART使能*/USART_Cmd(USART1, ENABLE);								//使能USART1，串口开始运行
}/*** 函    数：串口发送一个字节* 参    数：Byte 要发送的一个字节* 返 回 值：无*/
void Serial_SendByte(uint8_t Byte)
{USART_SendData(USART1, Byte);		//将字节数据写入数据寄存器，写入后USART自动生成时序波形while (USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET);	//等待发送完成/*下次写入数据寄存器会自动清除发送完成标志位，故此循环后，无需清除标志位*/
}/*** 函    数：串口发送一个数组* 参    数：Array 要发送数组的首地址* 参    数：Length 要发送数组的长度* 返 回 值：无*/
void Serial_SendArray(uint8_t *Array, uint16_t Length)
{uint16_t i;for (i = 0; i < Length; i ++)		//遍历数组{Serial_SendByte(Array[i]);		//依次调用Serial_SendByte发送每个字节数据}
}/*** 函    数：串口发送一个字符串* 参    数：String 要发送字符串的首地址* 返 回 值：无*/
void Serial_SendString(char *String)
{uint8_t i;for (i = 0; String[i] != '\0'; i ++)//遍历字符数组（字符串），遇到字符串结束标志位后停止{Serial_SendByte(String[i]);		//依次调用Serial_SendByte发送每个字节数据}
}/*** 函    数：次方函数（内部使用）* 返 回 值：返回值等于X的Y次方*/
uint32_t Serial_Pow(uint32_t X, uint32_t Y)
{uint32_t Result = 1;	//设置结果初值为1while (Y --)			//执行Y次{Result *= X;		//将X累乘到结果}return Result;
}/*** 函    数：串口发送数字* 参    数：Number 要发送的数字，范围：0~4294967295* 参    数：Length 要发送数字的长度，范围：0~10* 返 回 值：无*/
void Serial_SendNumber(uint32_t Number, uint8_t Length)
{uint8_t i;for (i = 0; i < Length; i ++)		//根据数字长度遍历数字的每一位{Serial_SendByte(Number / Serial_Pow(10, Length - i - 1) % 10 + '0');	//依次调用Serial_SendByte发送每位数字}
}/*** 函    数：使用printf需要重定向的底层函数* 参    数：保持原始格式即可，无需变动* 返 回 值：保持原始格式即可，无需变动*/
int fputc(int ch, FILE *f)
{Serial_SendByte(ch);			//将printf的底层重定向到自己的发送字节函数return ch;
}/*** 函    数：自己封装的prinf函数* 参    数：format 格式化字符串* 参    数：... 可变的参数列表* 返 回 值：无*/
void Serial_Printf(char *format, ...)
{char String[100];				//定义字符数组va_list arg;					//定义可变参数列表数据类型的变量argva_start(arg, format);			//从format开始，接收参数列表到arg变量vsprintf(String, format, arg);	//使用vsprintf打印格式化字符串和参数列表到字符数组中va_end(arg);					//结束变量argSerial_SendString(String);		//串口发送字符数组（字符串）
}/*** 函    数：串口发送数据包* 参    数：无* 返 回 值：无* 说    明：调用此函数后，Serial_TxPacket数组的内容将加上包头（FF）包尾（FE）后，作为数据包发送出去*/
void Serial_SendPacket(void)
{Serial_SendByte(0xFF);Serial_SendArray(Serial_TxPacket, 4);Serial_SendByte(0xFE);
}/*** 函    数：获取串口接收数据包标志位* 参    数：无* 返 回 值：串口接收数据包标志位，范围：0~1，接收到数据包后，标志位置1，读取后标志位自动清零*/
uint8_t Serial_GetRxFlag(void)
{if (Serial_RxFlag == 1)			//如果标志位为1{Serial_RxFlag = 0;return 1;					//则返回1，并自动清零标志位}return 0;						//如果标志位为0，则返回0
}/*** 函    数：USART1中断函数* 参    数：无* 返 回 值：无* 注意事项：此函数为中断函数，无需调用，中断触发后自动执行*           函数名为预留的指定名称，可以从启动文件复制*           请确保函数名正确，不能有任何差异，否则中断函数将不能进入*/
void USART1_IRQHandler(void)
{static uint8_t RxState = 0;		//定义表示当前状态机状态的静态变量static uint8_t pRxPacket = 0;	//定义表示当前接收数据位置的静态变量if (USART_GetITStatus(USART1, USART_IT_RXNE) == SET)		//判断是否是USART1的接收事件触发的中断{uint8_t RxData = USART_ReceiveData(USART1);				//读取数据寄存器，存放在接收的数据变量/*使用状态机的思路，依次处理数据包的不同部分*//*当前状态为0，接收数据包包头*/if (RxState == 0){if (RxData == 0xFF)			//如果数据确实是包头{RxState = 1;			//置下一个状态pRxPacket = 0;			//数据包的位置归零}}/*当前状态为1，接收数据包数据*/else if (RxState == 1){Serial_RxPacket[pRxPacket] = RxData;	//将数据存入数据包数组的指定位置pRxPacket ++;				//数据包的位置自增if (pRxPacket >= 4)			//如果收够4个数据{RxState = 2;			//置下一个状态}}/*当前状态为2，接收数据包包尾*/else if (RxState == 2){if (RxData == 0xFE)			//如果数据确实是包尾部{RxState = 0;			//状态归0Serial_RxFlag = 1;		//接收数据包标志位置1，成功接收一个数据包}}USART_ClearITPendingBit(USART1, USART_IT_RXNE);		//清除标志位}
}

（3）、Serial.h

#ifndef __SERIAL_H
#define __SERIAL_H#include <stdio.h>extern uint8_t Serial_TxPacket[];
extern uint8_t Serial_RxPacket[];void Serial_Init(void);
void Serial_SendByte(uint8_t Byte);
void Serial_SendArray(uint8_t *Array, uint16_t Length);
void Serial_SendString(char *String);
void Serial_SendNumber(uint32_t Number, uint8_t Length);
void Serial_Printf(char *format, ...);void Serial_SendPacket(void);
uint8_t Serial_GetRxFlag(void);#endif

（4）、Key.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
// 按键引脚定义
#define KEY1_PIN    GPIO_Pin_3
#define KEY1_PORT   GPIOG
#define KEY2_PIN    GPIO_Pin_4
#define KEY2_PORT   GPIOG
#define KEY3_PIN    GPIO_Pin_5
#define KEY3_PORT   GPIOGvoid EXTI_Config(void);
void NVIC_Config(void);
/****************************************** 步骤1：初始化按键GPIO（上拉输入模式）*****************************************/
void Key_Init(void) {GPIO_InitTypeDef GPIO_InitStruct;// 使能GPIOG时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOG, ENABLE);// 配置按键引脚为上拉输入GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStruct.GPIO_Pin = KEY1_PIN | KEY2_PIN | KEY3_PIN;GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(KEY1_PORT, &GPIO_InitStruct);
}uint8_t Key_GetNum(void){uint8_t ret = 0;if (GPIO_ReadInputDataBit(KEY1_PORT, KEY1_PIN) == 0){Delay_ms(10);//等待按键抬起while(GPIO_ReadInputDataBit(KEY1_PORT, KEY1_PIN) == 0);Delay_ms(10);ret = 1;}else if(GPIO_ReadInputDataBit(KEY2_PORT, KEY2_PIN) == 0){Delay_ms(10);//等待按键抬起while(GPIO_ReadInputDataBit(KEY2_PORT, KEY2_PIN) == 0);Delay_ms(10);ret = 2;}else if(GPIO_ReadInputDataBit(KEY3_PORT, KEY3_PIN) == 0){Delay_ms(10);//等待按键抬起while(GPIO_ReadInputDataBit(KEY3_PORT, KEY3_PIN) == 0);Delay_ms(10);ret = 3;}return ret;
}

（5）、key.h

#ifndef __KEY_H
#define __KEY_Hvoid Key_Init(void);
uint8_t Key_GetNum(void);#endif

运行结果：

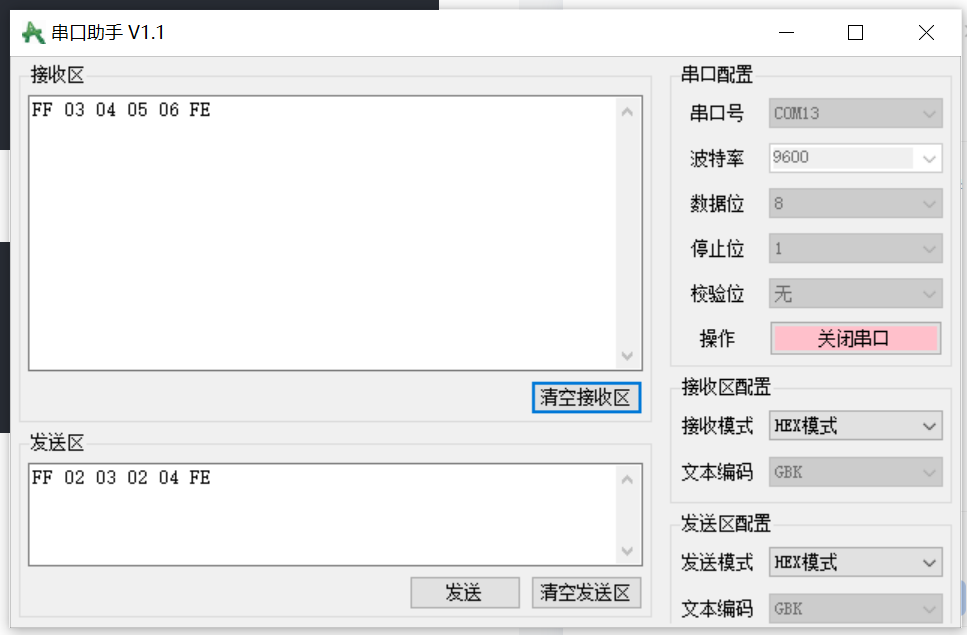

发送数据测试：

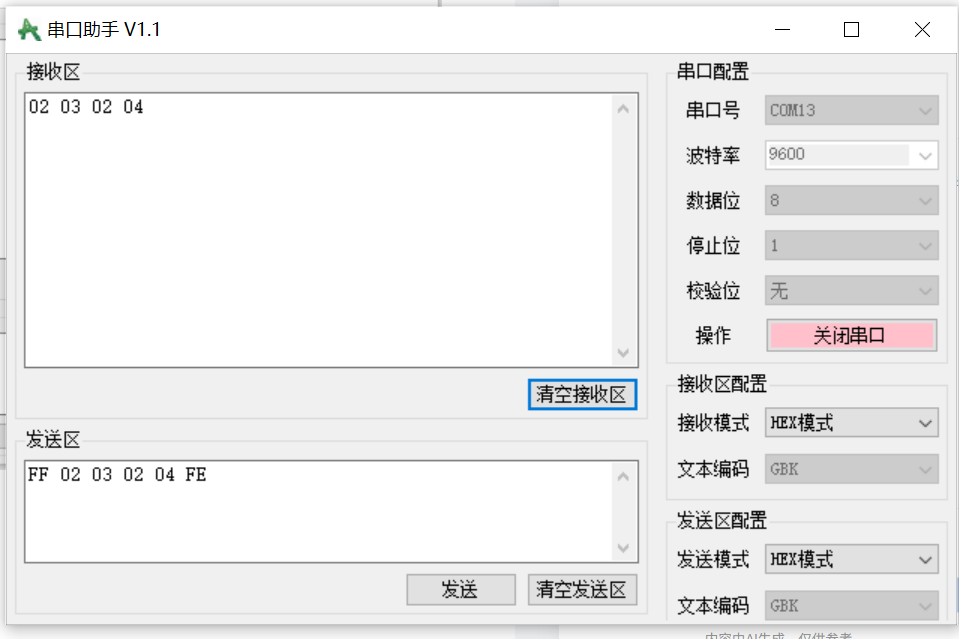

接收数据测试：
