STM32项目分享：基于STM32的智能婴儿监护系统设计

news 2025/11/9 14:44:01

“我们不做一锤子买卖，只做技术成长的长期伙伴！”

一、视频展示

二、项目简介

三、原理图设计

四、PCB硬件设计

五、程序设计

六、资料分享

一、视频展示

基于STM32的智能婴儿监护系统设计 -视频分享

二、项目简介

基于STM32的智能婴儿监护系统设计
主控:STM32
显示:OLED显示屏
温湿度:dht11
MQ135空气质量传感器
声音传感器
JQ8400语音播报
蓝牙
功能：
1.用OLED或LCD对环境温度湿度还有空气质量等数值大小进行显示。
2.使用传感器检测环境温度，湿度，空气质量。
3.检测婴儿哭泣，婴儿哭泣时候手机报警，自动播放睡眠曲。

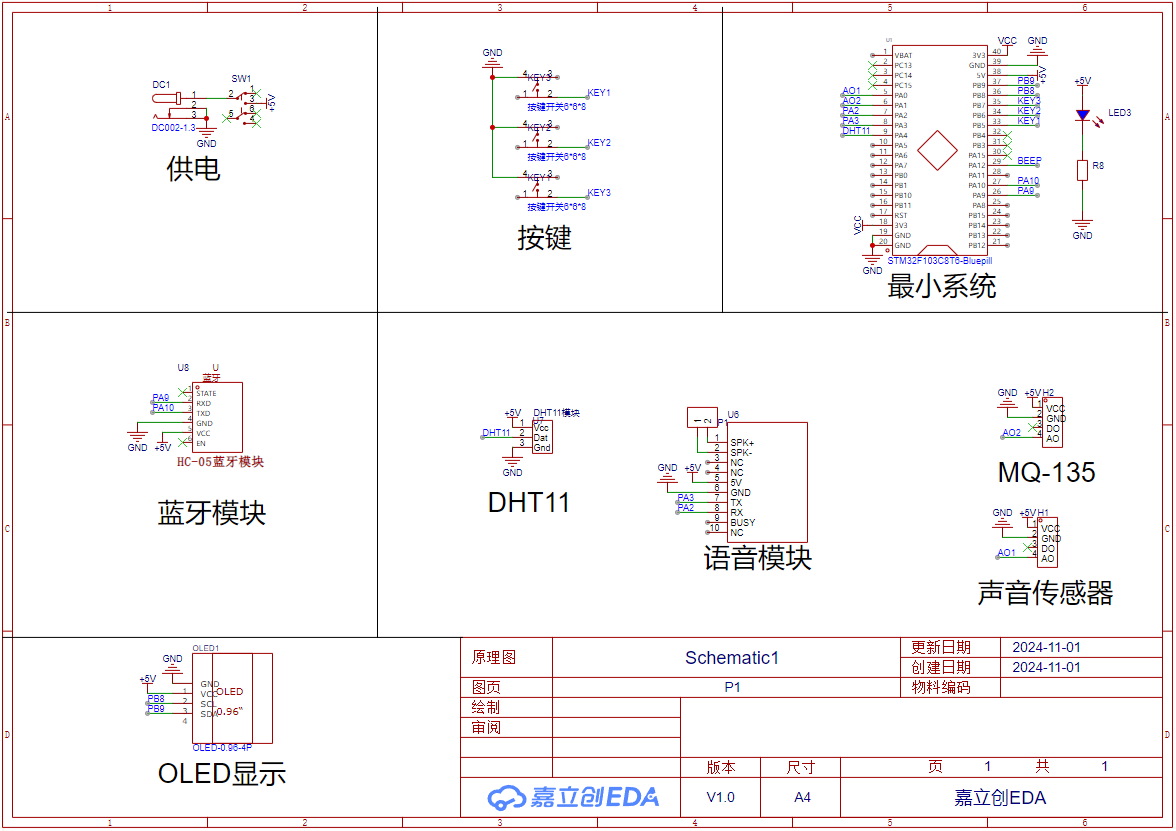

三、原理图设计

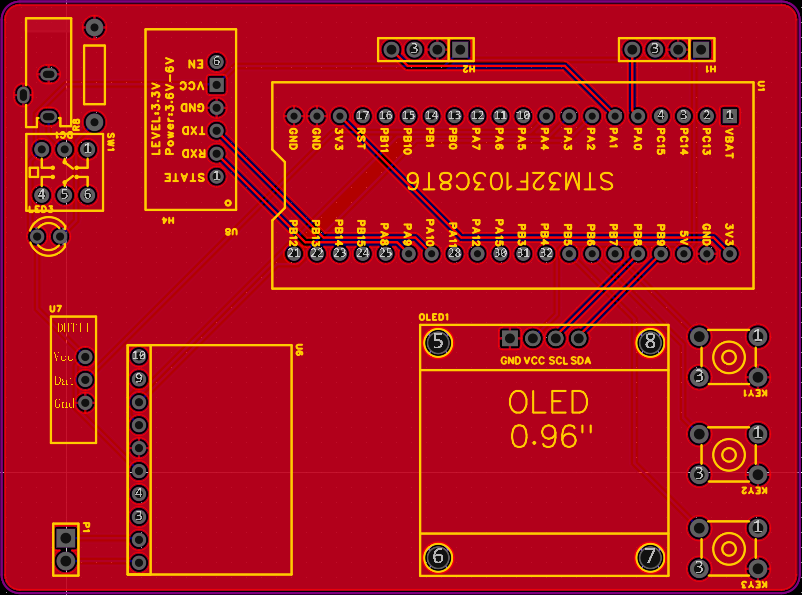

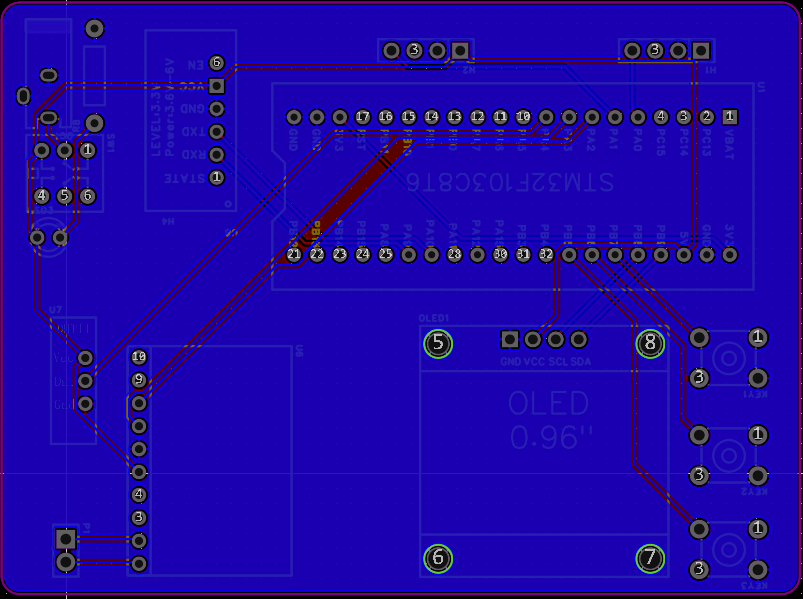

四、PCB硬件设计

五、程序设计

#include "stm32f10x.h"                  // Device header
#include "delay.h"
#include "lcd.h"
#include "dht11.h"
#include "IOput.h"
#include "usart.h"
#include "timer.h"
#include "adc.h"
#include "pwm.h"
#include "STEPMOTOR.h"
#include "jq8400.h"   extern u8 res;u8 light,water,ph,count,open_flag=0;
u8 show_flag,show1_flag,max_wd=30,max_LIGHT=50,dec_TS=70,song_flag=0,count11=1;
u8 SOUND,MQ,YALI;
int main (void)
{delay_init();NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);DHT11_Init();OLED_Init();delay_ms(1);OLED_Clear();output_init();input_init();Usart1_Init(9600);
//	TIM_PWM_Init(71,9999);stepmotor_init();Adc_Init();USART_Config();while(1){count++;if(res=='a'){OLED_Clear();set_flag=1;res=0;}else if(res=='b'){OLED_Clear();add_flag=1;res=0;}else if(res=='c'){OLED_Clear();dec_flag=1;res=0;}SOUND=Get_Adc_Average(1,10)*100/4096;MQ=Get_Adc_Average(0,10)*100/4096;DHT11_Read_Data(&temp,&humi);key_scan(1,0,0);OLED_ShowCH(0,0,"       Ӥ       ");OLED_ShowCH(0,2," ¶ :");OLED_ShowNum(40,2,temp,2,16);OLED_ShowCH(0,4,"ʪ  :");OLED_ShowNum(40,4,humi,2,16);OLED_ShowCH(64,2,"    :");OLED_ShowNum(104,2,SOUND,2,16);OLED_ShowCH(64,4,"    :");OLED_ShowNum(104,4,MQ,2,16);if( dec_flag==1 || res=='e'){dec_flag=0;count11++;if(count11>=5)count11=1;playsong(count11);res=0;}if( add_flag==1 || res=='d'){add_flag=0;if(count11>=2){count11--;}playsong(count11);res=0;}if(SOUND>=dec_TS){UsartPrintf(USART1,"С       ڿ   \r\n");}if(MQ>=max_LIGHT){UsartPrintf(USART1,"          \r\n");}if(temp>=max_wd){UsartPrintf(USART1," ¶  쳣\r\n");}if(count>=100){count=0;UsartPrintf(USART1," ¶ :%d\r\n",temp);UsartPrintf(USART1,"ʪ  :%d\r\n",humi);UsartPrintf(USART1,"        :%d\r\n",MQ);UsartPrintf(USART1,"     С:%d\r\n",SOUND);}}
}
