什么是PMOS？什么是NMOS？两者有什么区别？
PMOS（P沟道MOS管）和NMOS（N沟道MOS管）是MOSFET的两种基本类型，它们在结构、工作原理和应用场景上存在显著差异。那么PMOS和NMOS有什么区别呢？都分别在什么场景应用？今天和大家一起来学习一下。
1. 基本结构
NMOS与PMOS的结构类似，都由三大部分组成：栅极（Gate）、源极（Source）和漏极（Drain）。两者的主要区别在于半导体材料的掺杂类型不同，导致其导通条件和电流流动方向相反。
-

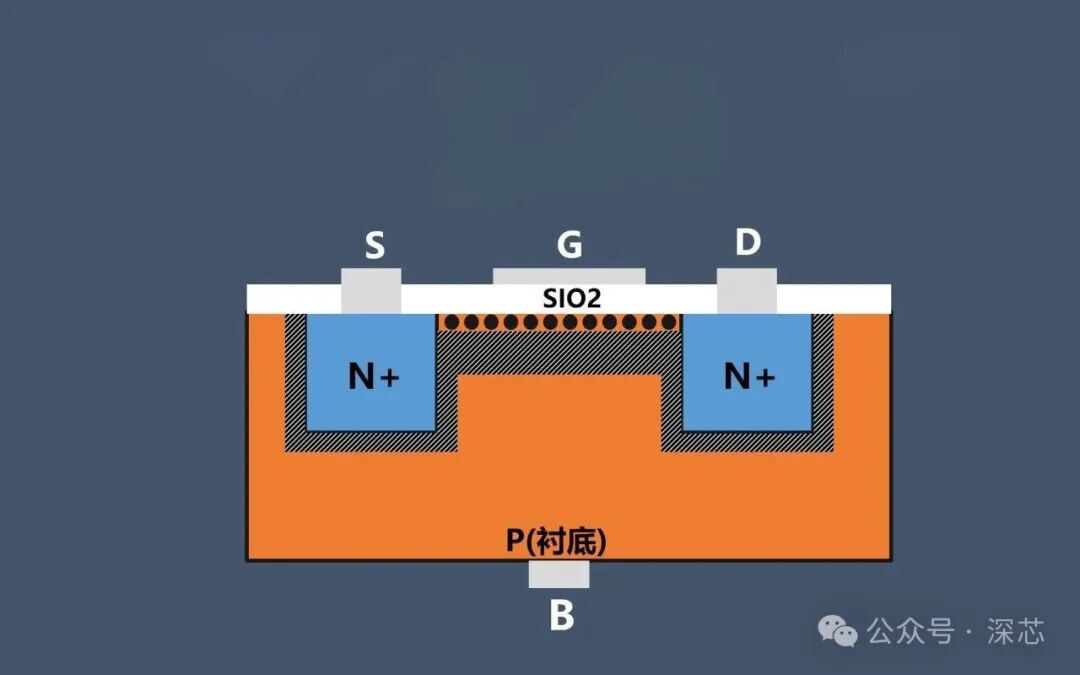

NMOS 采用的是N型半导体，在P型衬底上形成。它的沟道由电子（负载子）传导。
-
PMOS 采用P型半导体，在N型衬底上形成。它的沟道由空穴（正载子）传导

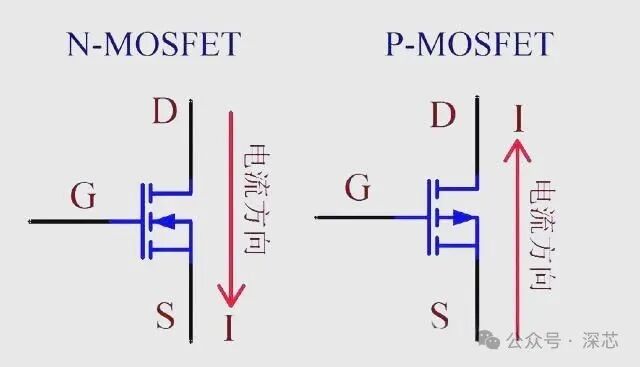

2. 电路符号
3. 导通条件及电流方向
-
NMOS晶体管的主要特性是当栅极电压高于源极电压一定值时，它会导通。这个电压差被称为阈值电压（Vth），通常为0.7V至2V（低压NMOS）或4V至10V（功率NMOS）。当Vgs（栅极-源极电压）大于Vth时，沟道中的电子被吸引到栅极下方，形成导电通路，使电流可以从漏极流向源极。
-
PMOS的工作原理与NMOS相反，它在栅极电压低于源极电压一定值时导通。PMOS的阈值电压通常在-0.7V至-2V（低压PMOS）或-5V至-10V（功率PMOS）。当Vgs（栅极-源极电压）小于阈值电压时，空穴被吸引到沟道中，形成导电路径，使电流从源极流向漏极。
4. 导通特性
-
由于NMOS在开启时，电子是主要的载流子，电子的迁移率比空穴高，因此NMOS通常具有更低的导通电阻（Rds(on)），这使其成为高速开关电路中的首选
-
由于PMOS的载流子是空穴，而空穴的迁移率比电子低，所以关断时几乎无漏电流
|
5. 应用
-
PMOS因高输入阻抗和低静态功耗特性，适用于以下场景：
-
-
高端驱动（High-side Switching）
-
-
-
-
场景：源极（S）接电源正极（VCC），需通过栅极负压控制负载通断。
-
-
-
-
-
案例：电源管理电路中控制电源与负载的连接（如电池供电系统）。
-
-
-
-
-
优势：无需额外驱动电路，简化设计（但大功率场景可能被NMOS+驱动IC替代）。
-
-
-
-
低功耗与高噪声抑制场景
-
-
-
-
场景：移动设备、传感器等需长待机的应用。
-
-
-
-
-
原因：关断时几乎无漏电流，且对电源噪声不敏感。
-
-
-
-
特定模拟电路
-
-
-
-
场景：高阻抗放大器、电压调节器。
-
-
-
-
-
优势：低开关电压（几伏特）适配低压电路
-
-
-
NMOS凭借高迁移率和低导通电阻，主导以下领域：
-
低端驱动（Low-side Switching）
-
场景：源极（S）接地，负载接漏极（D）与电源间。
-
案例：电机控制、LED驱动、电源开关。
-
优势：栅极正压易驱动（如MCU直接控制），效率高。
-
-
-
-
高频与大电流应用
-
场景：开关电源（DC-DC）、逆变器、射频放大器。
-
原因：电子迁移率快，支持高开关频率（MHz级）。
-
-
-
-
数字集成电路
-
场景：CPU、存储器等CMOS逻辑门中的下拉网络。
-
优势：与PMOS组成互补结构（CMOS），实现近乎零静态功耗
-
-
