虚拟地址空间：揭秘Linux内存

news 2025/11/9 11:15:19

在这里插入图片描述

文章目录

前言
虚拟地址空间
虚拟地址
- 现象
- 概念
- 页表
- 作用

前言

在学C语言或者C++时，我们学过内存分区的概念，对栈区、堆区等分区有了基本的理解。这篇文章我们会对这部分进行更详细的介绍。

虚拟地址空间

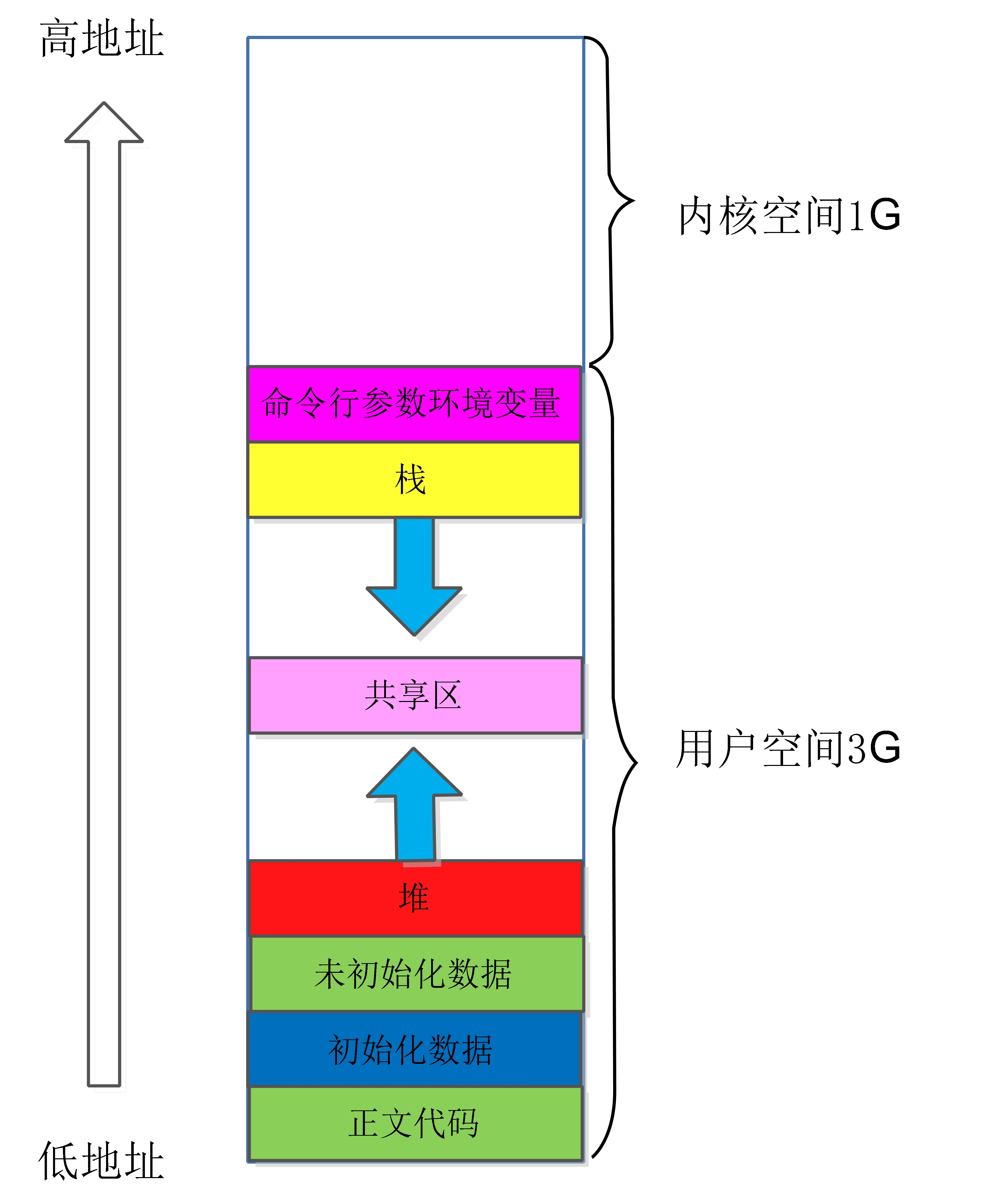

程序地址空间的分布图如下所示：
在这里插入图片描述
我们可以通过以下代码来验证一下：

#include <stdio.h>#include <unistd.h>#include <stdlib.h>int g_unval;int g_val = 100;int main(int argc, char *argv[], char *env[])
{const char *str = "helloworld";printf("code addr: %p\n", main);printf("init global addr: %p\n", &g_val);printf("uninit global addr: %p\n", &g_unval);static int test = 10;char *heap_mem = (char*)malloc(10);char *heap_mem1 = (char*)malloc(10);char *heap_mem2 = (char*)malloc(10);char *heap_mem3 = (char*)malloc(10);printf("heap addr: %p\n", heap_mem); //heap_mem(0), &heap_mem(1)printf("heap addr: %p\n", heap_mem1); //heap_mem(0), &heap_mem(1)printf("heap addr: %p\n", heap_mem2); //heap_mem(0), &heap_mem(1)printf("heap addr: %p\n", heap_mem3); //heap_mem(0), &heap_mem(1)printf("test static addr: %p\n", &test); //heap_mem(0), &heap_mem(1)printf("stack addr: %p\n", &heap_mem); //heap_mem(0), &heap_mem(1)printf("stack addr: %p\n", &heap_mem1); //heap_mem(0), &heap_mem(1)printf("stack addr: %p\n", &heap_mem2); //heap_mem(0), &heap_mem(1)printf("stack addr: %p\n", &heap_mem3); //heap_mem(0), &heap_mem(1)printf("read only string addr: %p\n", str);for(int i = 0 ;i < argc; i++){printf("argv[%d]: %p\n", i, argv[i]);}for(int i = 0; env[i]; i++){printf("env[%d]: %p\n", i, env[i]);}return 0;
}

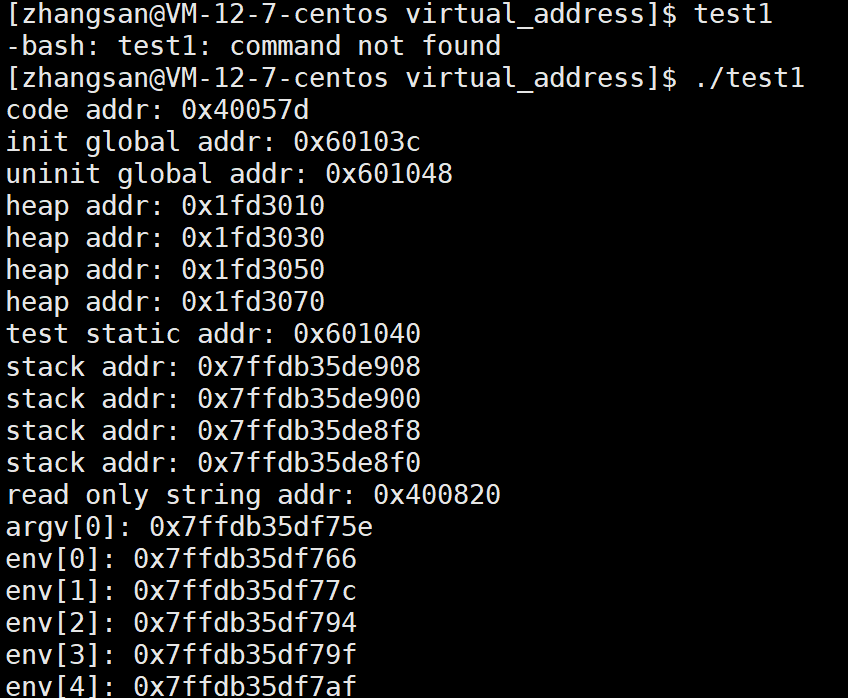

运行的结果如下所示：
在这里插入图片描述
对比不同变量在内存中的分布，地址空间的布局与分布图相符。

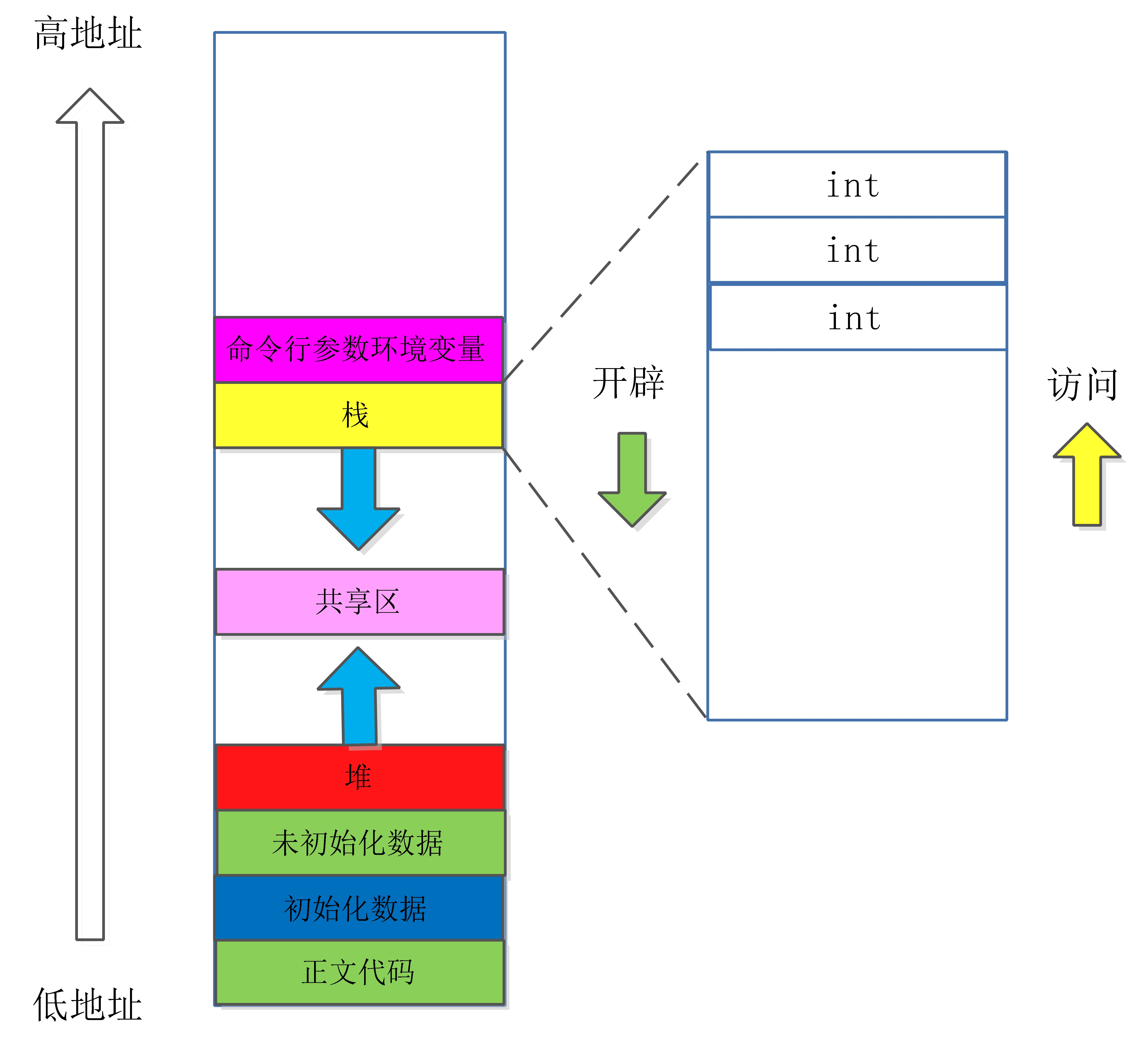

同时，我们可以发现，堆区向地址增大的方向增长，栈区向地址减小的方向增长。以栈为例子，开辟空间时，得到的地址是众多字节中最小的一个，也就是说，开辟空间时，地址向下增长，但是，访问时，是向上访问的，访问多少字节由类型来决定，如下图所示：
在这里插入图片描述
堆和栈是相对而生的。一个向上增长，另一个向下增长。
以上就是虚拟地址空间的一个简单介绍。

虚拟地址

现象

之前我们了解过进程的相关概念，我们来看以下一个程序：

#include <stdio.h>
#include <unistd.h>    int g_val = 100;    int main()
{    printf("g_val: %d, &g_val:%p\n",g_val, &g_val);    pid_t id = fork();    if(id == 0)    {    while(1)    {    printf("I am a child process,pid:%d,ppid:%d,g_val: %d, &g_val:%p\n",getpid(),getppid(),g_val, &g_val);    sleep(1);    g_val++;}    }    else    {    while(1)    {    printf("I am a parent process,pid:%d,ppid:%d,g_val: %d, &g_val:%p\n",getpid(),getppid(),g_val, &g_val);                                                                    sleep(1);    }    }
}

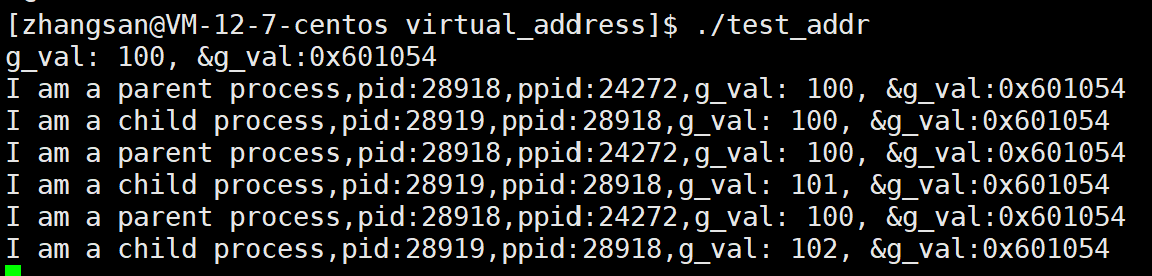

以上代码的运行结果如下：
在这里插入图片描述
因为父子进程具有独立性，子进程对变量进行修改，父进程对应的变量没有变化。但是我们发现，父子进程变量的地址空间是一样的，这也就说明，这里显示的地址不是物理地址，而是虚拟地址。
每次运行程序的时候，都会将程序转化为进程，就会有task_struct，操作系统加载代码和数据时，会加载到对应的物理内存中。操作系统会为进程创建一个虚拟地址空间，虚拟地址对应的范围为000…00~FFF…FF，也会在虚拟地址空间上为变量和数据开辟空间。同时，操作系统也会创建一张页表，页表的主要作用是实现虚拟地址到物理地址的映射。用户所得到的，是对应的虚拟地址，操作系统会通过页表映射到对应的物理地址中。
fork之后，创建了一个子进程，子进程创建的时候，是以父进程为模板的，而进程=内核数据结构+代码和数据，所以子进程也会拷贝一份虚拟地址空间和页表。因此，虚拟地址空间和页表，每一个进程各自有一套，同时，子进程会拷贝父进程的页表，这也是父子进程共享代码和数据，但是进程具有独立性的原因。 如下图所示：
在这里插入图片描述

父子进程任何一个进程尝试对共享的变量进行修改时，不能直接修改，而要发生"写时拷贝"，会先将原数据在物理内存中重新开辟空间并进行拷贝，同时操作系统会修改页表中的映射关系。如下图所示：
在这里插入图片描述
而真实的物理地址，被操作系统隐藏起来了。
之前我们使用fork()函数创建进程时，会用一个变量来接收函数的返回值，但是可以根据同一个变量接收两个不同的返回值，这也是因为操作系统将虚拟地址映射为不同的物理地址的原因。

概念

之前我们说过，操作系统管理数据的方式是"先描述，再组织"。同样的，操作系统对虚拟地址空间的管理原则也是如此，操作系统中，描述Linux下进程的地址空间的所有信息的结构体是mm_struct(内存描述符)。该结构体中规定了各区域开始的地方和结束的地方，像栈和堆这样的空间，若对应的空间有变化，对结构体当中的成员属性进行修改即可。

页表

页表除了上文提到的虚拟地址和物理地址之外，还包括很多标志位，比如权限位，通过权限位，就可以控制对应的变量的读写权限。同时还有一个权限位表示映射的物理数据是否在内存中，1表示存在，可以访问；0表示不存在，证明对应的内存数据被挂起到磁盘的swap分区中。其它更详细的过程和更多的标志位会在后面逐步介绍。
在Linux系统中，创建一个进程，是先创建内核的数据结构，然后再加载代码和数据，但是，如果此时不着急执行这个进程，可以在需要执行代码和访问数据的时候，再进行加载数据，这种现象称为懒加载。当我们用malloc函数申请空间时，本质是在虚拟地址空间的堆区申请，申请的时候，操作系统会在页表虚拟地址处填上对应的虚地址，但是实际的物理地址，可以先不填写，在真正用的时候动态申请。这种只申请虚拟地址空间，在真正使用再申请空间的过程，叫做缺页中断引起的内存二次申请，这个后面也会逐步介绍。
