1.使用缓存区代码优点、缺点、适应情况
优点：灵活，可任意指定位置显示想要的内容
缺点：会占用一些SRAM内存资源
适用情况：绝大部分场合

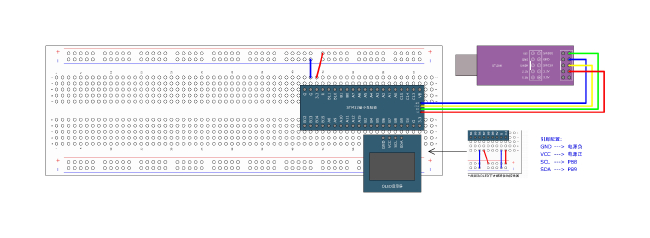

2.接线图
3.代码编写
第一步：复制OLED编程示例-4针脚I2C接口-不使用缓存区改名为OLED编程示例-4针脚I2C接口-使用缓存区
第二步：
在OLED.c定义一个显示缓存数组
这个数组需要占用8*128=1024，1KB的SRAM空间，和OLED里的GDDRAM完全一样，可以说是把OLED里的显存在STM32中镜像地复制了一份，为什么OLED里面已经有显存了STM32里面还要在定义一个显存，虽然在空间上有些浪费，但是在功能和性能上STM32内还是要在搞一份，两个原因：1.目前I2C是串行接口，OLED里的那一份显存，写进去就没法读了，这样就无法实现仅点亮一个像素点的操作；2.即使OLED的显存能读，那每次访问显存都还得调用通信线进行访问，显然，这个性能不如STM32直接访问内部的SRAM，所以需要在STM32里面在定义一个显存数组
第三步：

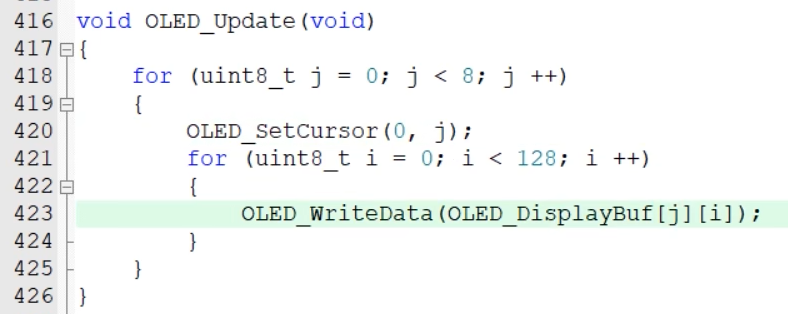

在OLED.c里，将所有调用OLED_WriteData的地方改一下，调用OLED_WriteData是直接把数据写入OLED的GDDRAM，选择STM32里有了缓存数组，就要改成先把数据写入缓存数组，然后再另外加一个函数，OLED_Update（更新函数），调用OLED_Update才会统一地，把缓存数组的内容，写入到OLED的GDDRAM里。虽然这个功能函数这个没有问题，但是，有点浪费时间，连续写一页，128字节数据时，每写一个字节都调用一次WriteData，在WriteData函数里面，I2C平均发三个字节才有一个有效数据
代码优化：

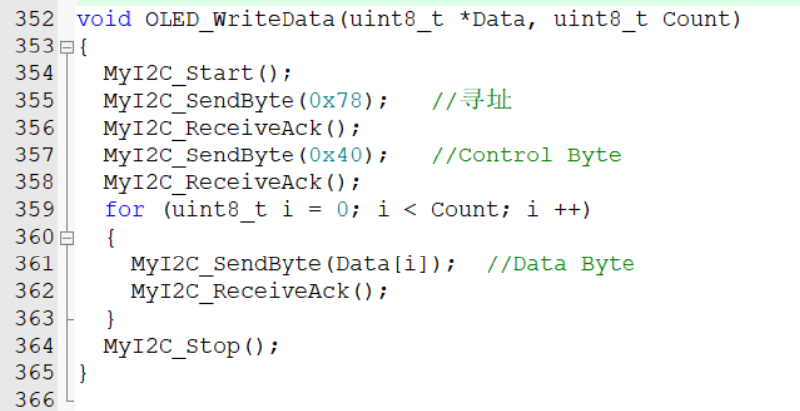

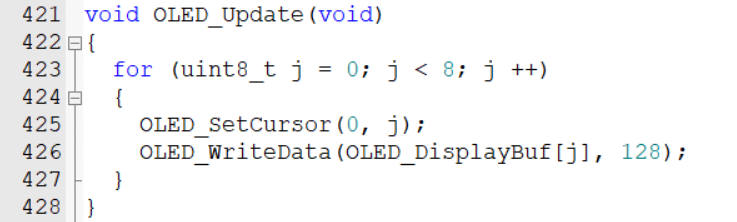

对OLED_WriteData函数进行升级，实现一条时序写多个Date的功能，这样Update函数调用一个时序就能写128个有效数据
第四步：

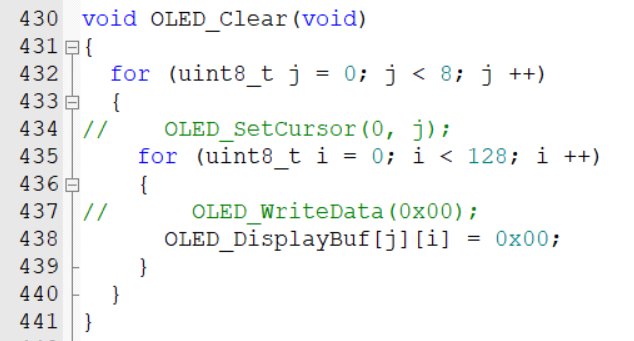

将OLED.c中的功能函数，将清屏函数用显存数组赋值的操作替换
第五步：
在OLED.c中实现y轴的任意指定，修改OLED_ShowImage函数即可，因为这个函数是其他功能函数的底层调用函数
这个计算过程的演示过程

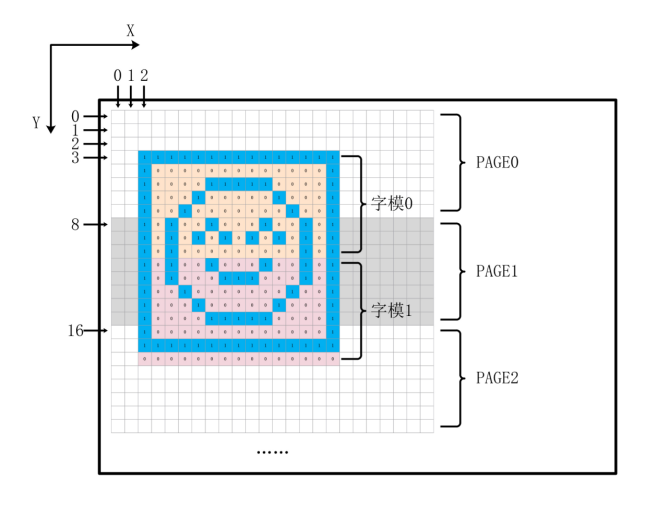

用这个图像作为特例，推导出代码的计算过程，要完成的就是，把每个字模数据拆开为字模0和字模1，一半写到当前PAGE，一半写到下一个PAGE，写入的时候用|=的方式赋值

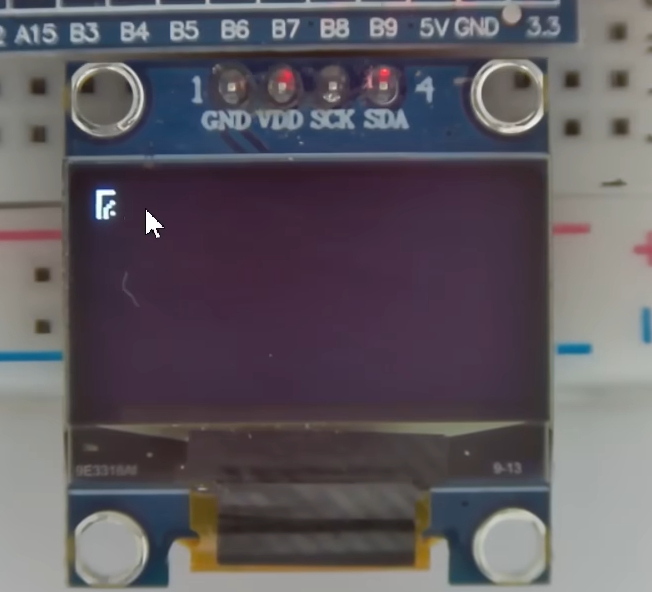

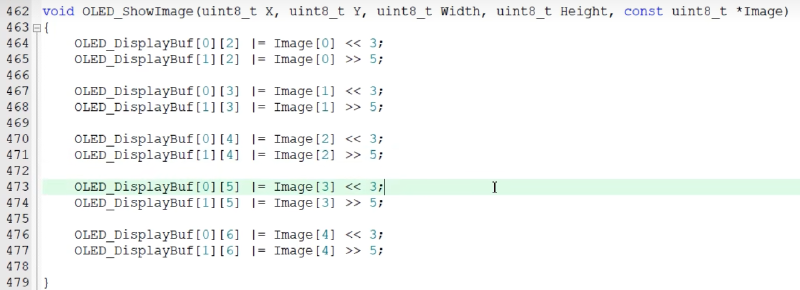

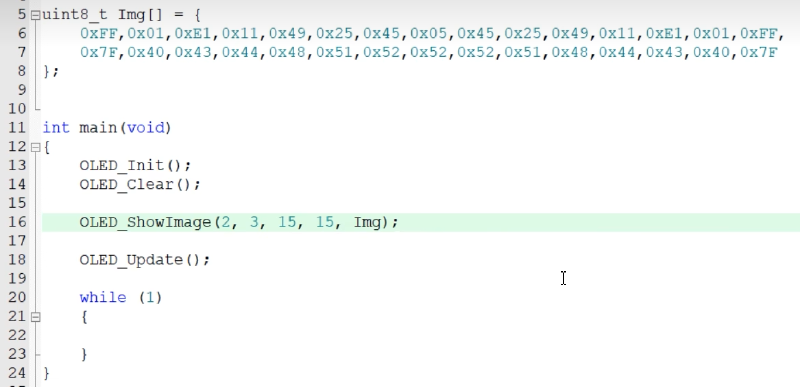

1.先将这个字模放在主函数的前面，调用OLED_ShowImage函数，先把这个特例显示出来

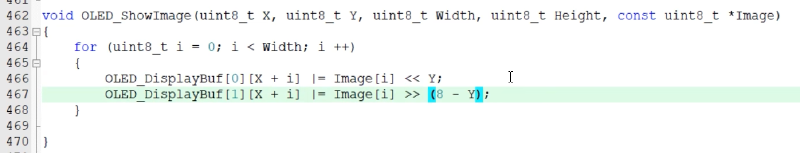

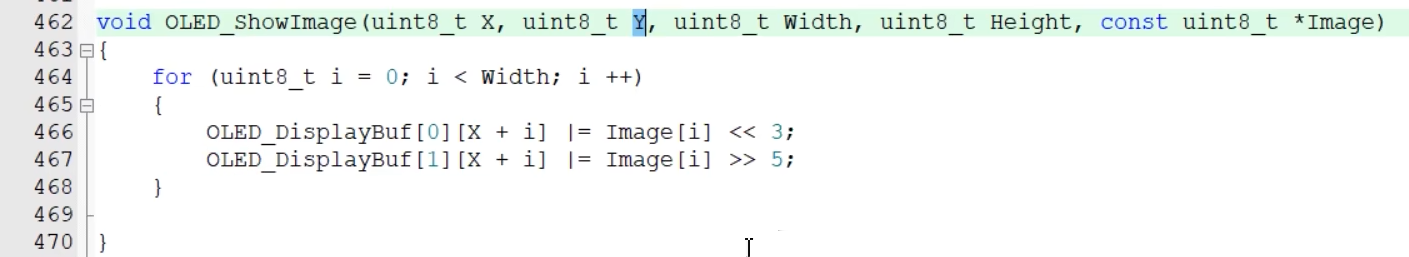

2.通过这个特例找规律，现在x轴是完成了的，但是y轴还是固定的

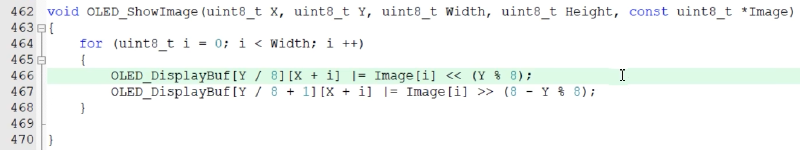

3.现在的x轴和y轴都是可以任意指定的了，但这个y范围局限于0~7
4.现在y的范围为0~63，y轴的通用化完成，但是这个代码，只循环了宽度次，高度只有一次，目前的代码只能显示字模第0行的部分图像

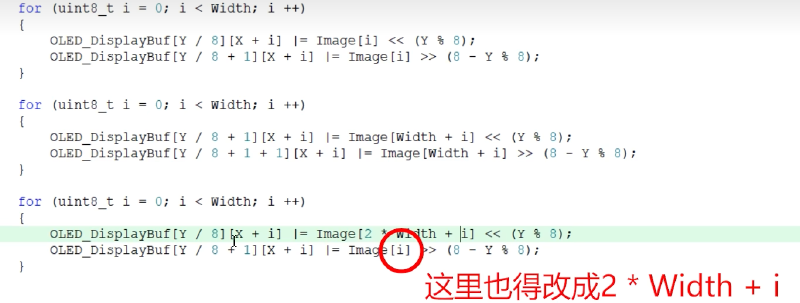

5.对代码进行最后的通用化，如果高度位于9~16，给两个for循环，如果图像高度位于17~24，给三个for循环

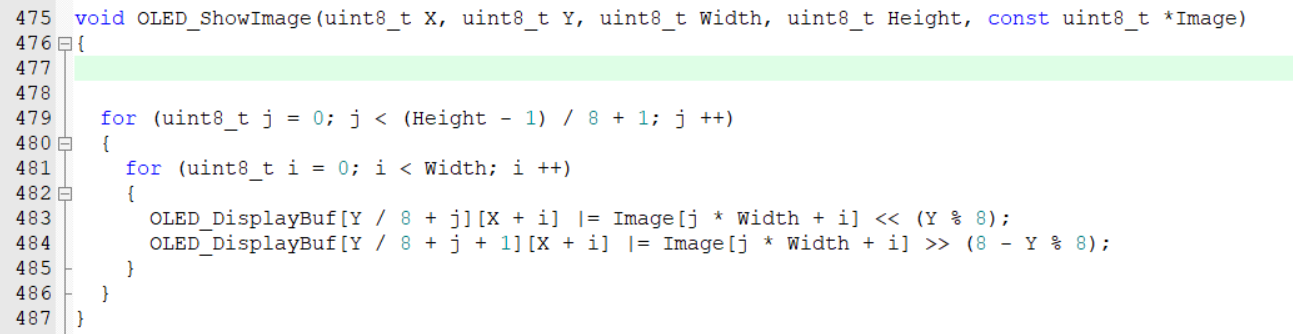

找规律，对这个代码进行优化，在套一个for循环，高度是1~8循环一次，高度是9~16循环两次，高度是17~24循环三次，所以循环次数是Height/8，但是这样是不对，7 / 8就为0了，所以这里实际的需要的逻辑是Y/8并向上取整，C语言的ceil函数（头文件math.h）可以办到，但还要用一个简单的计算实现（Heighe-1）/ 8 + 1
当前函数没有对数组越界处理，处理方法：1.程序中进行判断，忽略越界的数据；2.就是程序员自己不显示越界的数据
第六步：
升级其他函数，实现Y坐标任意指定

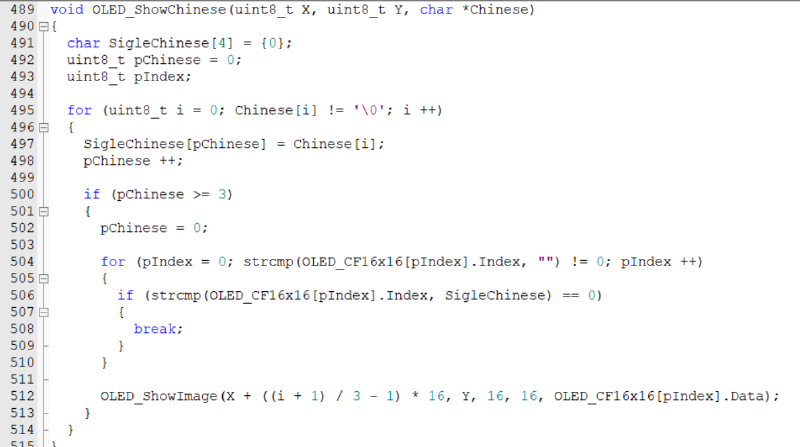

汉字函数，参数uint8_t Page改为uint8_t Y，将里面的Page，也改为Y，里面的高度原来是以页为单位，现在是实际的像素高度，所以高度改为16像素

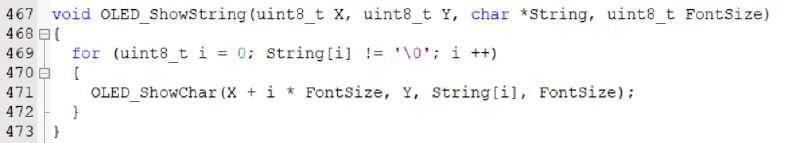

字符串函数，uint8_t Page改为uint8_t Y

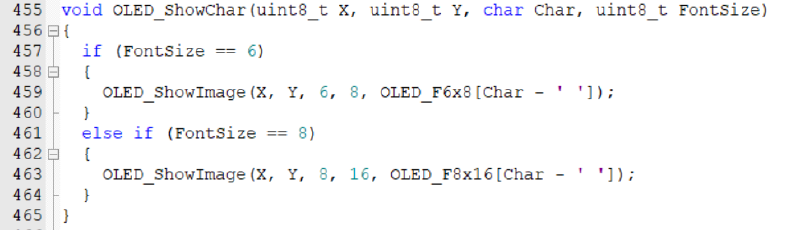

字符函数，uint8_t Page改为uint8_t Y，高度改为8和6
第七步：

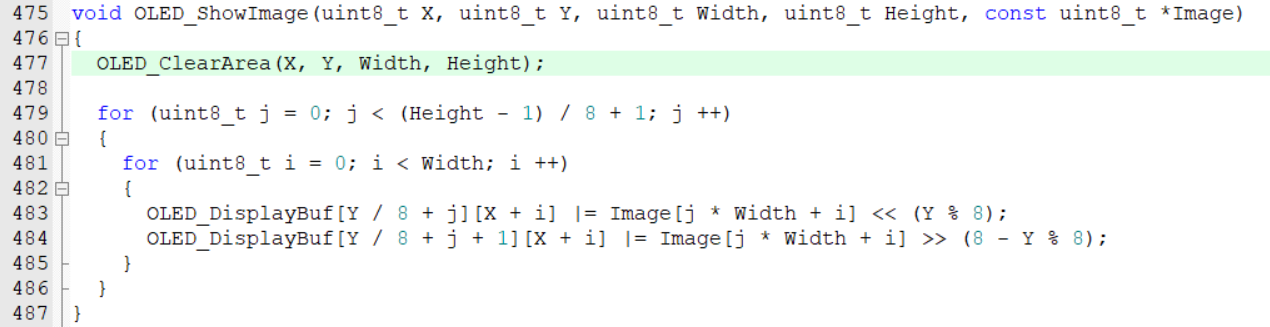

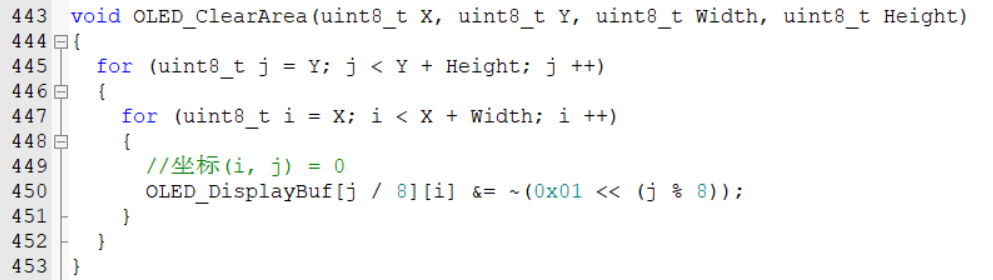

因为OLED_ShowImage函数，适用|=赋值的，只能写1不能写0，所以如果同一个函数调用两次就会使得显示的内容叠加，所以要在OLED_ShowImage函数添加覆盖显示的模式，在每次显示之前，先把指定的矩形区域清空，之后再进行|=的赋值，写一个清空局部内容的函数
第八步：
完成点亮像素点的函数，通过这个函数作为底层调用函数，就能实现画直线、三角形、矩形、椭圆等等的函数，有些需要一些算法

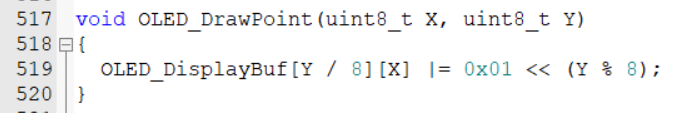

画点函数

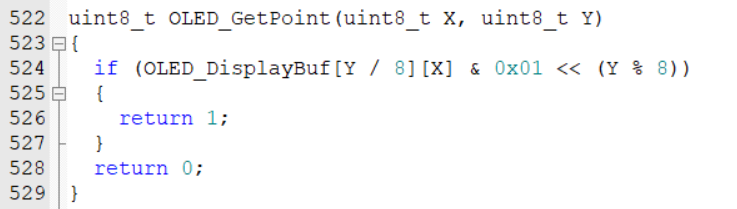

读取点函数

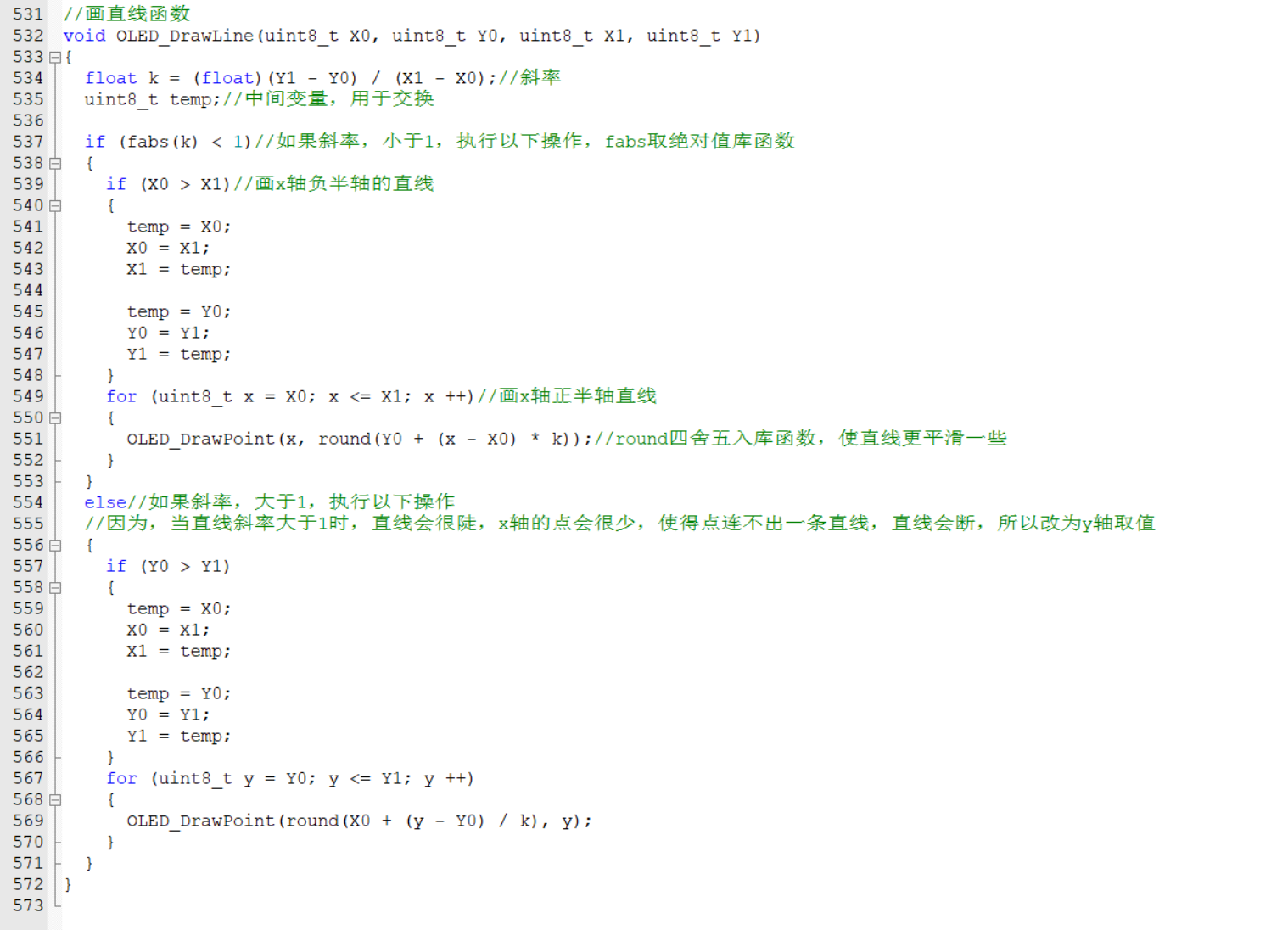

利用画点函数，实现画直线函数
4.最终的所有代码
