PD快充诱骗芯片 XSP15 支持获取快充电压可与外部MCU共用D+D-网络与电脑传输数据

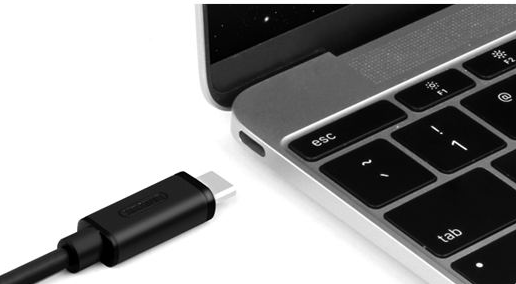

随着科技的发展，USB-C接口逐渐成为手机、平板电脑、小型家电等新型电子设备的主流接口，相较于过去繁杂的传统接口，USB-C不仅简化了消费者的使用体验，也降低了制造商的生产成本。

特别是随着PD协议的普及，Type-C接口因其支持正反插和高达240W的充电功率，正逐渐取代microUSB以及各类专用DC适配器。而为了实现USB-C接口的高效电力和数据传输，设备内部需要集成符合USB PD标准的握手协议芯片，即PD Sink或PD诱骗芯片。这些芯片通过与供电端协商电压和电流，确保充电过程安全、快速且高效。

XSP15芯片概述

XSP15 可通过 UART 串口发送电压/电流信息， 可供外部芯片读取。 还具有识别连接的是电脑或
是充电器功能， 支持与其它 MCU 共用 D+D-和电脑传输数据。 芯片集成 USB Power Delivery
PD2.0/3.0 快充协议、 QC2.0/3.0 协议、 FCP 快充协议、 三星 AFC 协议， 并且支持 BC1.2 协议多功能受电端 sink 取电芯片。 XSP15 可以与充电管理芯片组合， 支持大电流、 大功率快速充电。

特性

UART 串口发送电压、 电流信息可供读取
可以识别连接的是电脑或充电器
支持电压档位向下兼容和电压动态切换
支持其它芯片使用 D+D-与电脑传输数据

集成多种快充协议

集成 PD2.0/PD3.0 快充协议
集成 QC2.0/3.0 快充协议
集成 FCP 快充协议
集成三星 AFC 快充协议
支持 BC1.2 协议
自动检测并切换 CC1/CC2 信号通讯

支持动态切换电压档位

支持 PD 协议:5V、 9V、 12V、 15V、 20V
支持 QC 协议:5V、 9V、 12V、 20V
支持三星 AFC 协议:5V、 9V
支持 FCP 协议:5V、 9V、 12V

应用案例

1.智能家居：如智能音箱、智能灯泡等设备可通过XSP15实现快速充电。 ‌

2.智能穿戴：如空调服等设备利用其自动识别充电器功能提升充电效率。 ‌

3.显示器 : 支持Type-C快充, 兼容电脑和充电器的自动识别，实现一个Type-C口连接电脑能传输数据传输数据连接充电器能快充取电。

4. 医疗设备: 便携式医疗仪器，如心率监测仪、血糖仪等，需快速充电以保证设备持续运行。 ‌

5. 无人机: 无人机电池管理, 通过XSP15的高电流支持，缩短充电时间，提升飞行效率。 ‌

6. 小家电: 电动工具、吸尘器等设备, 利用其多协议兼容性，适配不同充电场景
