ESP32C3初应用：点灯及ADC

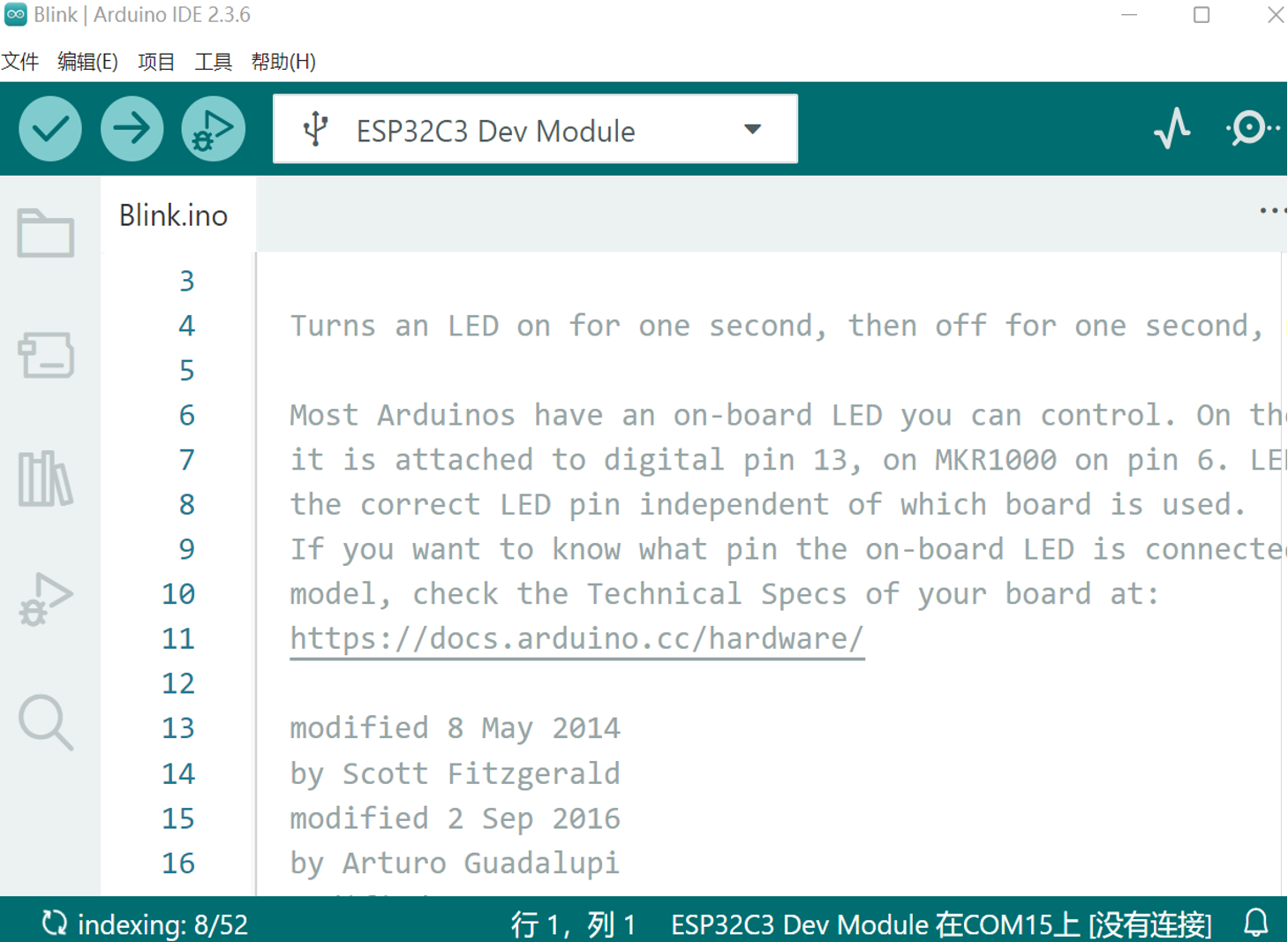

1.点灯，按照顺序文件->01.Bascis->Blink，界面如下：

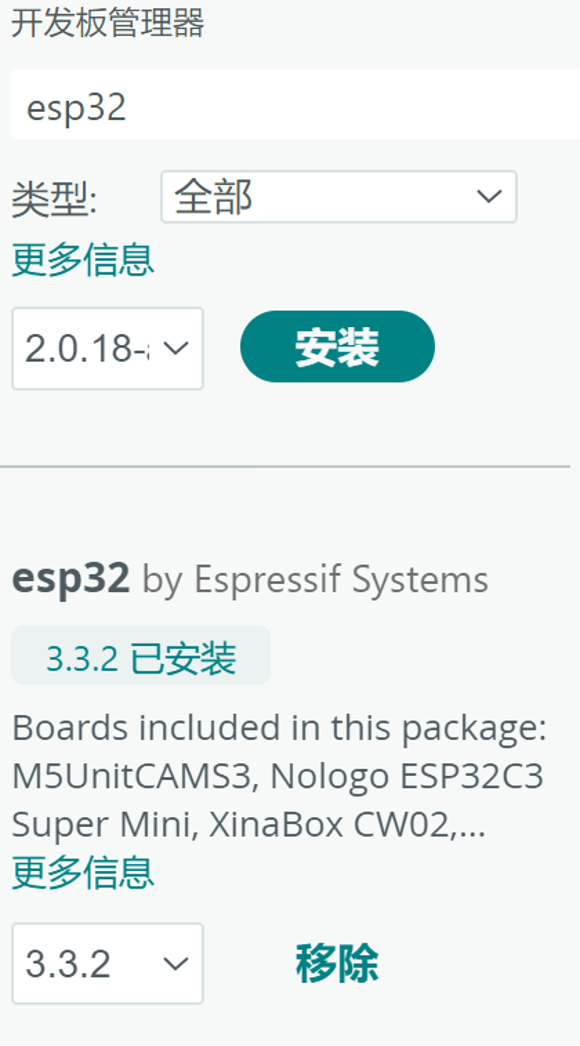

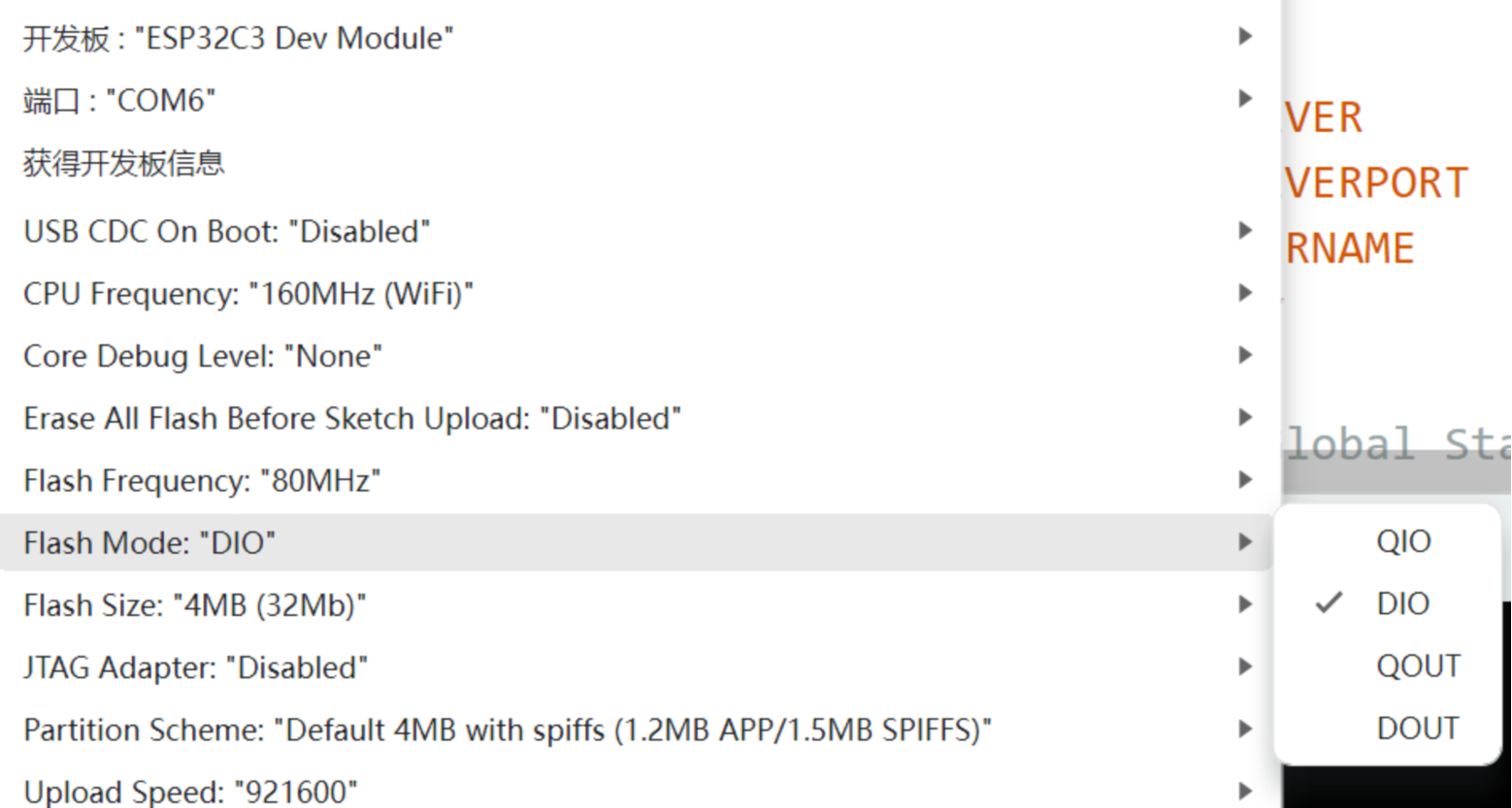

需确保ESP32的支持文件已经安装好，Flash模式改为“DIO”：

这时候是可以正常“上传”的，但成功后开发板可能没有反应，按一下板上的"RST"按键，会发现有个灯按照1Hz的频率闪烁起来了。实际上，开发板上有两个灯(LED)，分别接12,13脚，我们可以让两个灯交替闪烁起来，代码如下：

// the setup function runs once when you press reset or power the board
void setup() {// initialize digital pin GPIO12,13 as an output.pinMode(12, OUTPUT);pinMode(13, OUTPUT);
}
// the loop function runs over and over again forever
void loop() {digitalWrite(12, HIGH);  // turn the LED(GPIO12) on (HIGH is the voltage level)digitalWrite(13, LOW);  // turn the LED(GPIO13) off by making the voltage LOWdelay(1000);                      // wait for a seconddigitalWrite(12, LOW);   // turn the LED(GPIO12) off digitalWrite(13, HIGH);  // turn the LED(GPIO13) ondelay(1000);                      // wait for a second
}

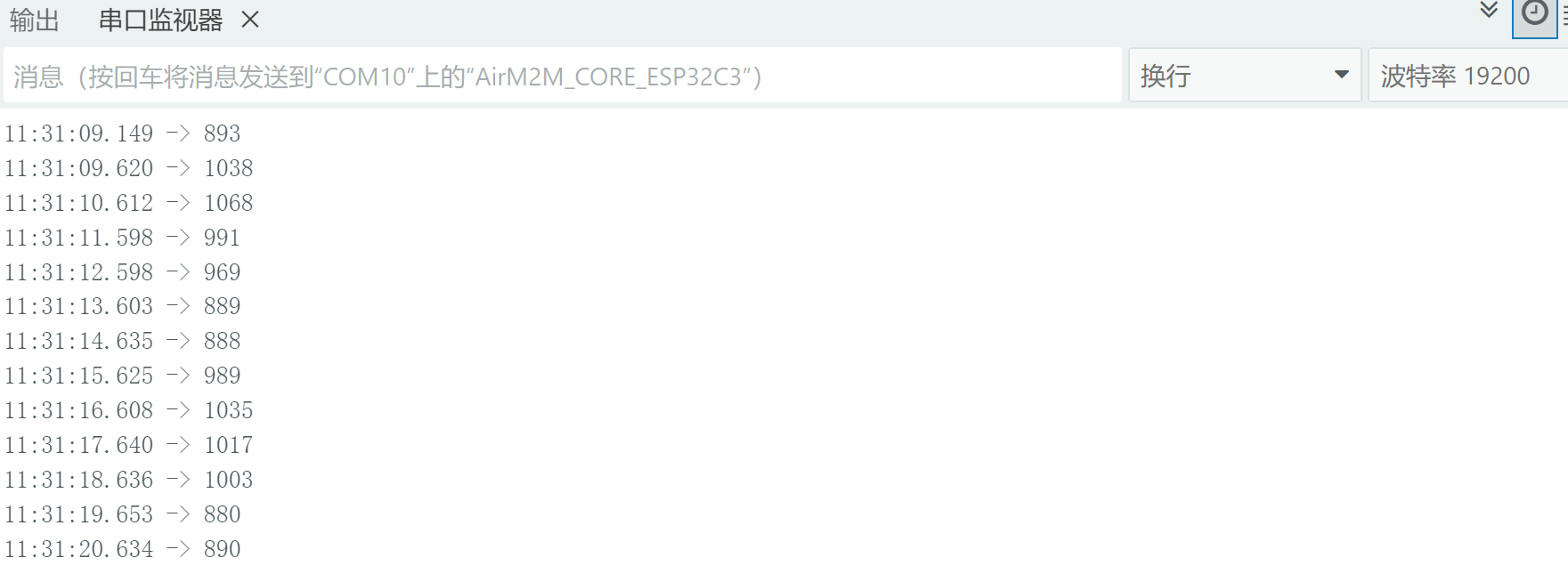

2.ADC测试，按照顺序文件->示例->01.Basics->AnalogReadSerial，需要注意“Flash Mode”选择“DIO”，“USB CDC On Boot”选择“Enabled”（对于标准款来说选择“Disabled”）。直接“上传”，应该可以正常运行。delay(1)的延迟时间过短，不利于观察，需将之改为1000，“上传”后，利用工具->串口监视器，观察效果：

对于简约款来说，此处的波特率无需和代码所设的"9600"一致，但标准款需保持相同，否则无法正常显示。

按照顺序打开文件->示例->ESP32->AnalogRead，出现了另外一个函数“analogReadMilliVolts”，其返回值是以毫伏为单位的电压值，并且已经校准，更接近于实际值。考虑到ESP32C3有5个ADC输入端，分别对应GPIO0~4，将源程序加以修改，获取全部ADC输入值，代码如下：

void setup() {// initialize serial communication at 115200 bits per second:Serial.begin(115200);//set the resolution to 12 bits (0-4095)analogReadResolution(12);
}
void loop() {// read the millivolts value for pin 0~4:int analogVolts0 = analogReadMilliVolts(0);int analogVolts1 = analogReadMilliVolts(1);int analogVolts2 = analogReadMilliVolts(2);int analogVolts3 = analogReadMilliVolts(3);int analogVolts4 = analogReadMilliVolts(4);// print out the values you read:Serial.printf("ADC0 millivolts value = %dmV\n", analogVolts0);Serial.printf("ADC1 millivolts value = %dmV\n", analogVolts1);Serial.printf("ADC2 millivolts value = %dmV\n", analogVolts2);Serial.printf("ADC3 millivolts value = %dmV\n", analogVolts3);Serial.printf("ADC4 millivolts value = %dmV\n", analogVolts4);delay(1000);  // delay in between reads for clear read from serial
}

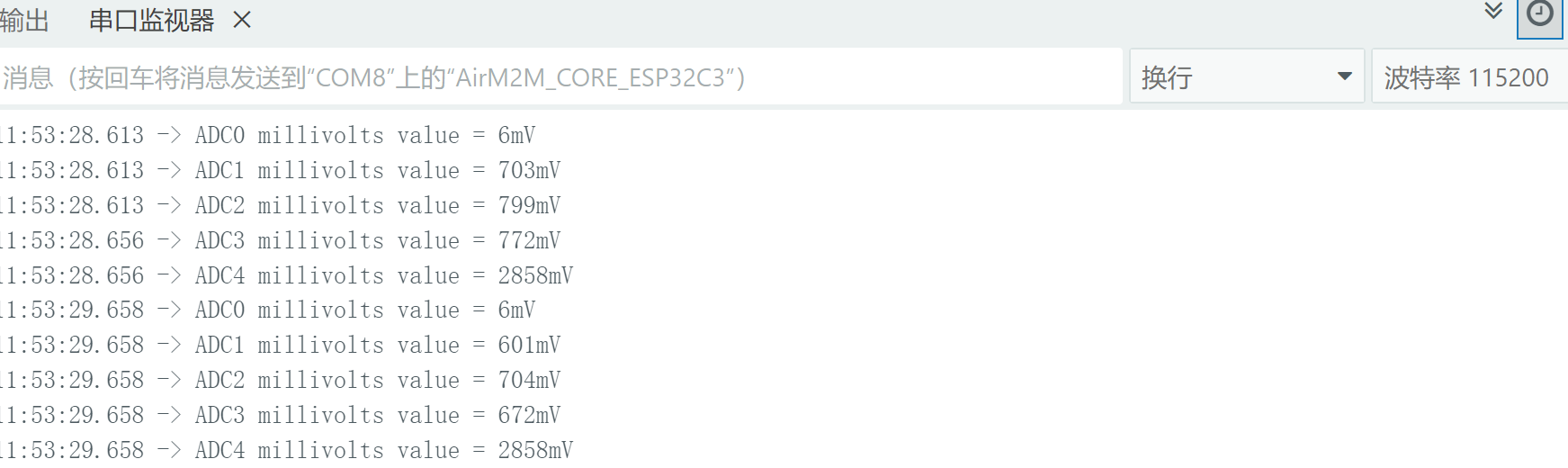

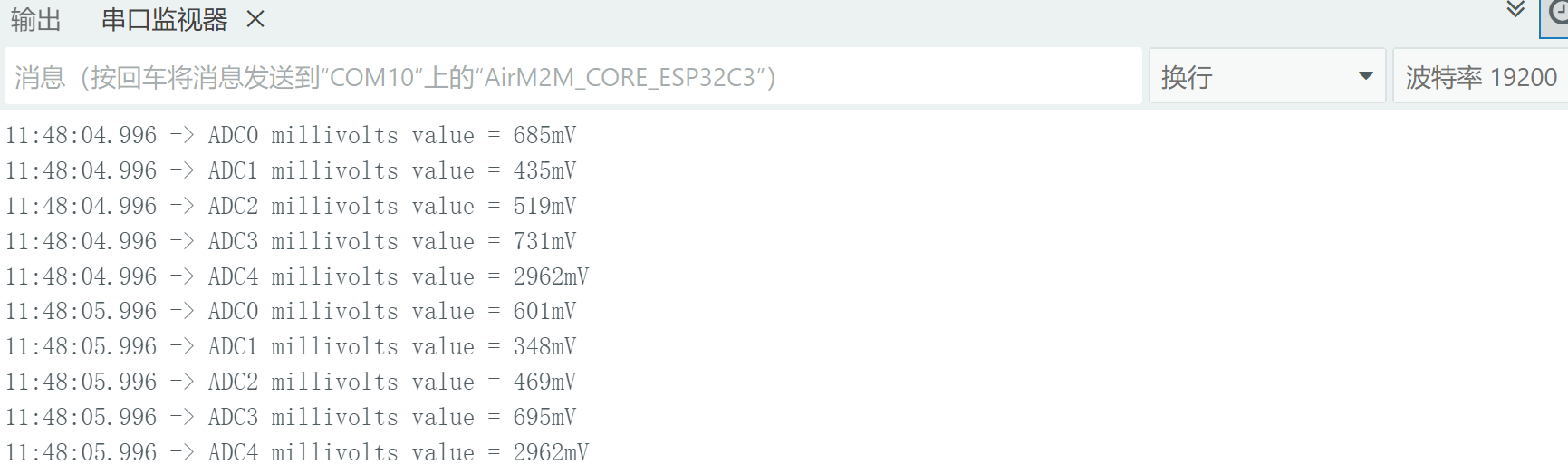

效果如下图：

再次提醒，对于标准款来说“USB CDC On Boot”选择“Disabled”，并且波特率要和代码里的“115200”保持一致。
