Modbus RTU 转 Modbus TCP：以协议通讯为核心优化光伏逆变器产线PLC协同流程案例
一、项目背景：新能源光伏逆变器产线的通讯困境
在工业自动化领域的新能源光伏逆变器组装测试产线中，某企业采用西门子 200 PLC（Modbus RTU 协议）负责逆变器模块的精密上料控制，搭配西门子 S7-1200 PLC（Modbus TCP 协议）管理成品的高压测试流程。两条核心工序需实时协同：西门子 200 PLC 需向 S7-1200 PLC 传输模块定位坐标、上料完成信号，S7-1200 PLC 需反馈测试工位空闲状态、测试合格结果，以避免模块堆积或测试工位空转。但因双方采用不同总线协议，缺乏直接通讯通道，原有 “人工记录 + 手动触发” 的衔接方式效率低下，日均因信息不同步导致的产线停滞达 3 次，单次停滞修复耗时超 25 分钟，严重制约日产能（原日产能 320 台，停滞导致减产约 60 台）。新能源光伏作为当前工业自动化领域增速最快、前景广阔的行业，对工业物联网环境下设备的实时数据交互提出了极高要求。
二、项目痛点
1. 协议异构阻断协同：西门子 200 PLC 的 Modbus RTU 协议与 S7-1200 PLC 的 Modbus TCP 协议无法直接兼容，无物联网网关中转时，数据需通过人工用 U 盘拷贝后录入 S7-1200 PLC，单次数据传递耗时超 8 分钟，导致测试工位频繁等待上料信号，产线节拍从 45 秒 / 台延长至 65 秒 / 台，效率下降 30%。
2. 数据采集追溯断层：原有系统无专用数据采集器，上料精度（±0.1mm）、测试电压值（DC 1500V）等关键参数仅本地存储于 PLC，无法上传至工业物联网平台，出现不合格品时需人工翻阅纸质记录排查，追溯时间超 2 小时，不符合光伏行业 TÜV 认证的质量追溯标准。
3. 工业环境适应性差：产线周边存在高压测试设备产生的强电磁干扰，传统 RS485 转以太网模块丢包率超 7%，日均通讯中断 2-3 次，每次中断导致 5-8 台逆变器模块返工，直接经济损失超 1.2 万元 / 次。
4. PLC 负载超限风险：尝试通过第三方软件实现数据转发，导致西门子 200 PLC CPU 负载升至 82%、S7-1200 PLC CPU 负载达 78%，超出安全运行阈值（≤70%），引发设备响应延迟，上料机械臂定位偏差超 0.3mm，存在模块碰撞损坏风险。

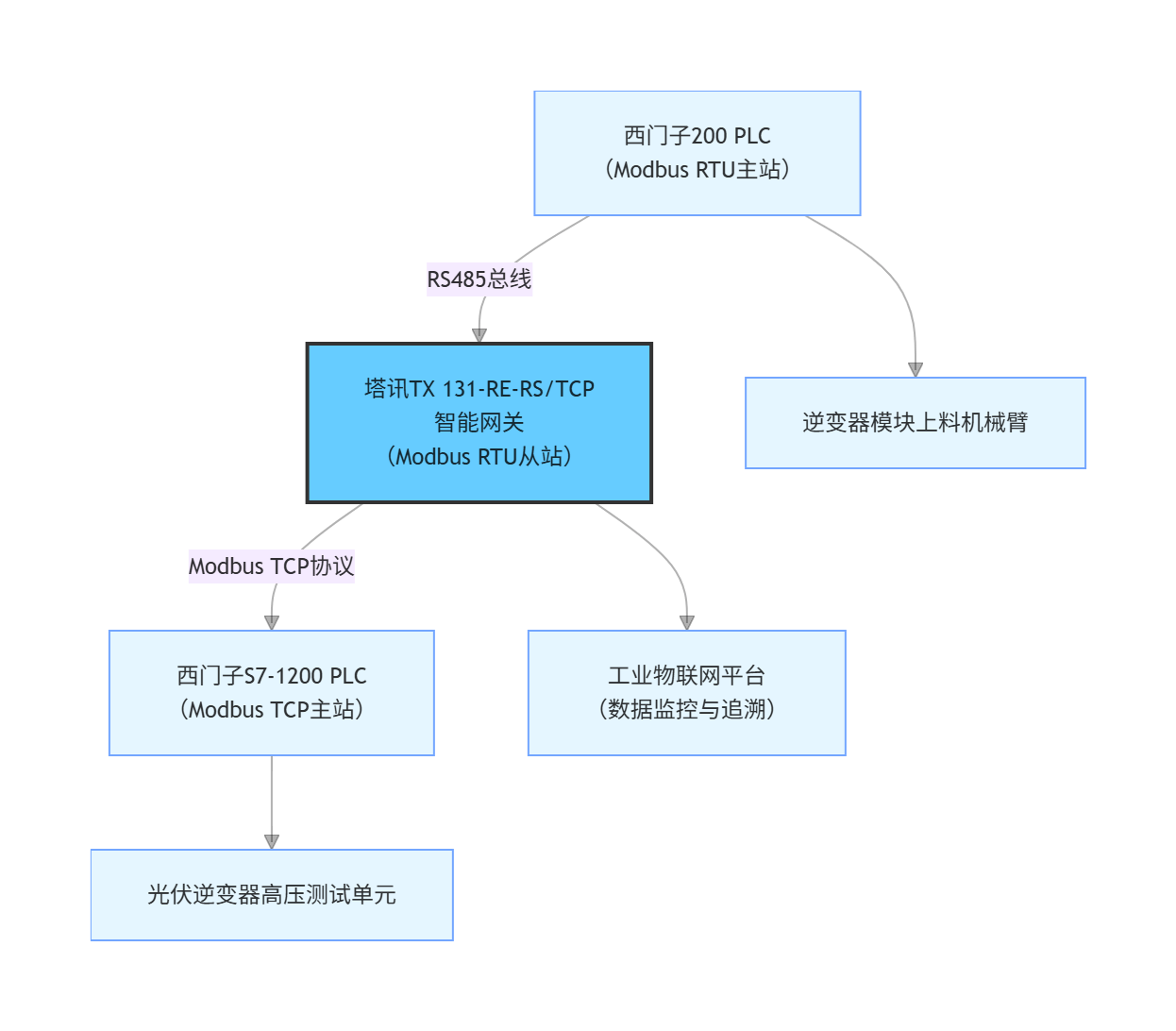

三、系统结构拓扑图

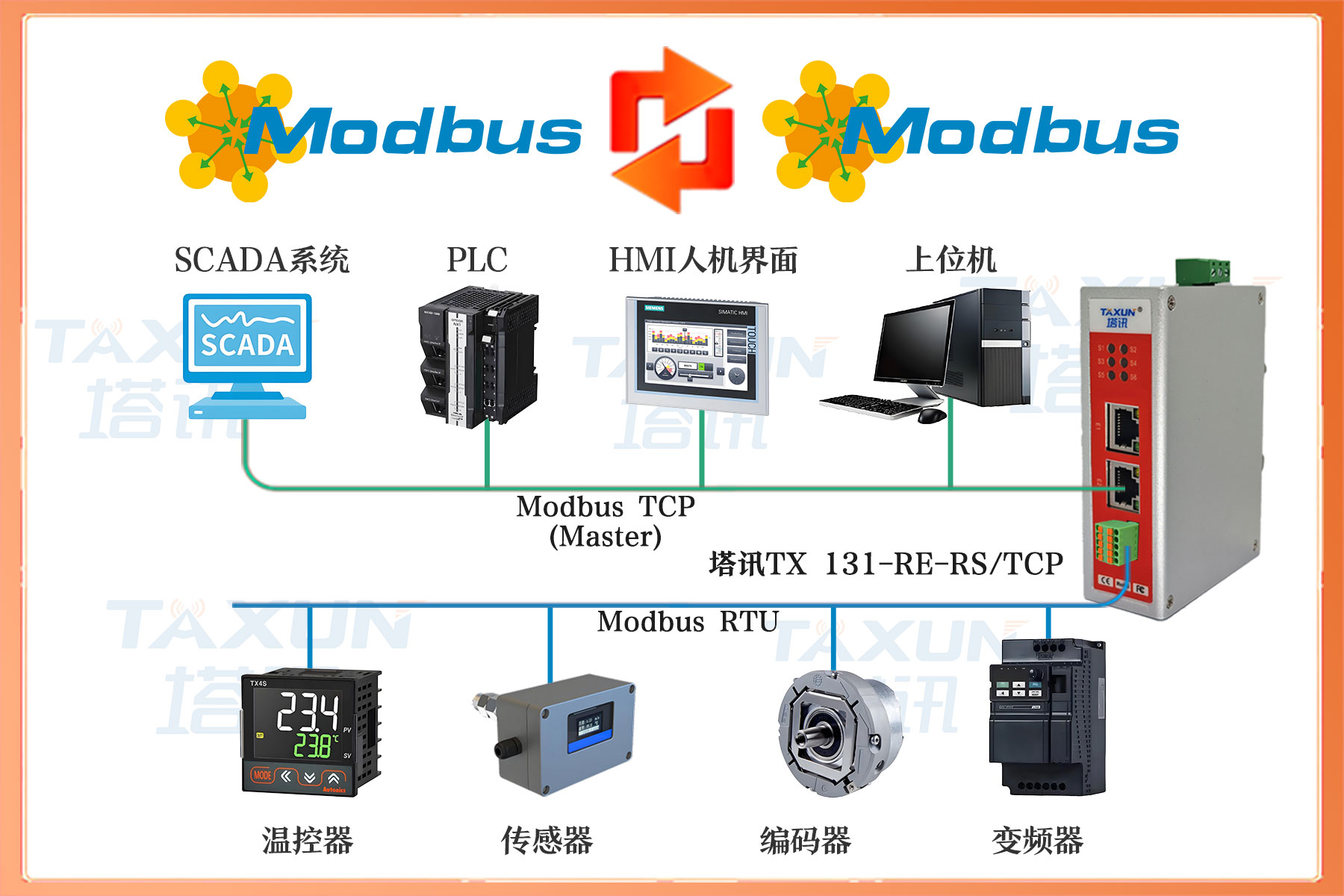

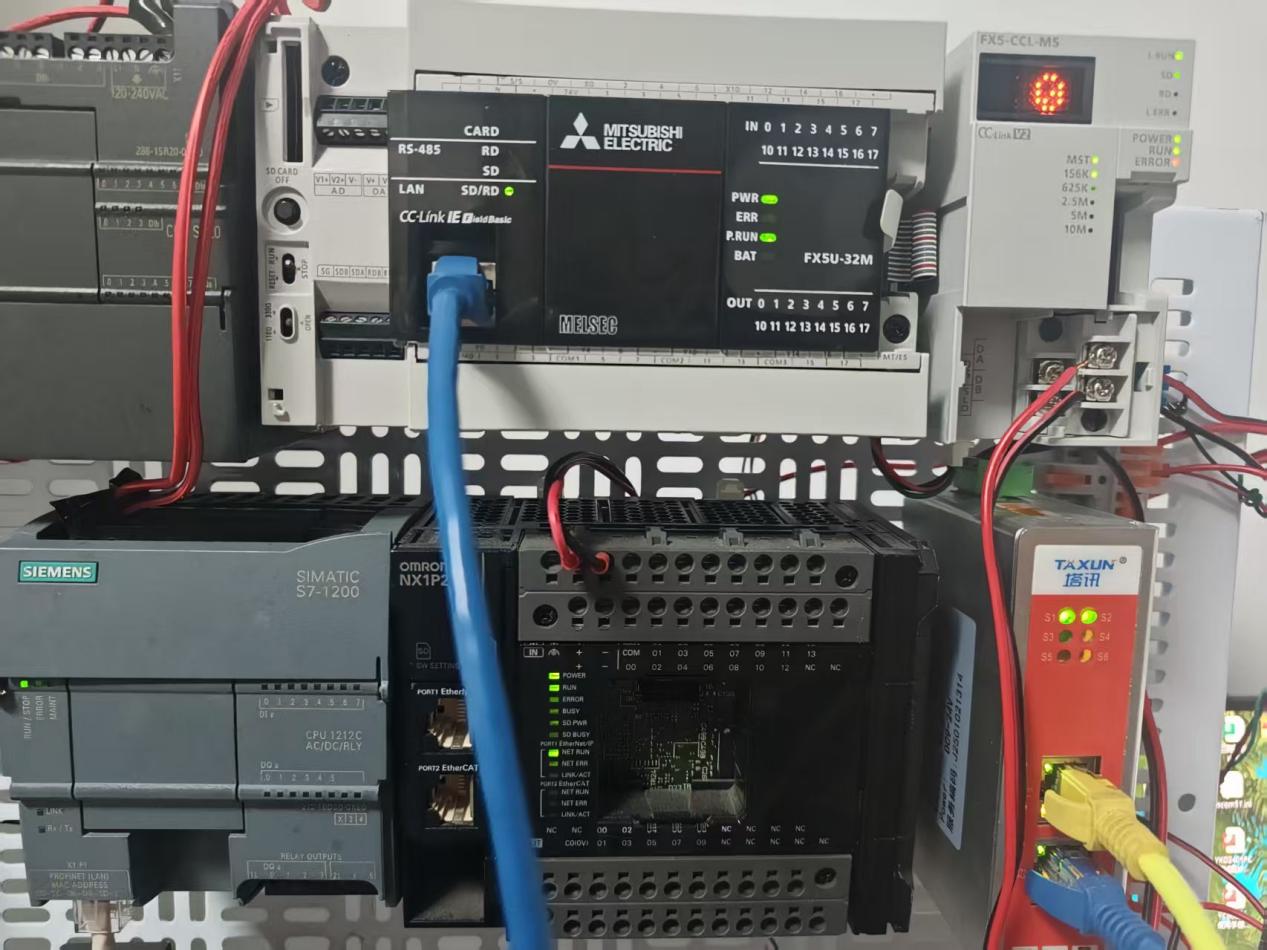

四、塔讯 TX 131-RE-RS/TCP 网关功能简介
作为核心塔讯 TX 131-RE-RS/TCP工业网关，该设备实现 Modbus RTU 从站到 Modbus TCP 从站的双向协议转换，关键功能深度适配光伏产线需求：
· 协议兼容：严格遵循 Modbus RTU（IEC 61158）与 Modbus TCP（IEC 61158）协议规范，支持 9600-115200bps 可调波特率（适配西门子 200 PLC 的 RS485 通讯）与 10/100Mbps 自适应以太网速率，自动识别 PLC 的通讯参数（如数据位、停止位、校验位）。
· 数据处理：内置双核工业级处理器，每秒可完成 2000 次以上数据转换，转换延迟≤20μs，支持 1500 点数据映射，满足上料坐标（4 字节浮点数）、测试电压（2 字节整数）等多类型数据同步传输。
· 工业适配：具备 IP30 防护等级，支持 12-48VDC 宽压供电（适配产线 24VDC 电源），采用光电隔离与浪涌保护设计，抗电磁干扰性能符合 EN 61000-6-2 标准，适应高压测试环境。
· 物联扩展：支持本地数据缓存（容量 1GB）与边缘计算，可通过 MQTT 协议对接工业物联网平台，实时上传设备运行状态，触发异常告警（如通讯中断、数据超阈值）。
五、解决方案与实施过程
（一）方案设计
采用塔讯 TX 131-RE-RS/TCP智能网关构建 “双主站 - 单网关” 通讯架构：网关 Modbus RTU 侧作为西门子 200 PLC 的从站，实时采集上料定位数据（VW100-VW106）、上料完成信号（I0.0）；Modbus TCP 侧作为 S7-1200 PLC 的从站，将采集到的上料数据传输至 S7-1200 PLC，同时接收其反馈的测试工位状态（Q0.0）、测试结果（VW200），实现双向数据实时交互，无需人工干预。
（二）实施步骤
1. 硬件部署：网关通过屏蔽 RS485 电缆（长度 15 米）接入西门子 200 PLC 的 RS485 端口，设置波特率 9600bps、偶校验、8 数据位、1 停止位；通过超五类屏蔽网线连接 S7-1200 PLC 的以太网端口，配置 IP 地址（192.168.1.100）与 S7-1200 PLC（192.168.1.10）同网段，网关安装于产线控制柜内，做好接地处理。
2. 参数配置：使用塔讯配置软件建立数据映射表 —— 将西门子 200 PLC 的上料定位数据（VW100-VW106）映射至网关寄存器 40001-40003，上料完成信号（I0.0）映射至 10001；将 S7-1200 PLC 的测试工位状态（Q0.0）映射至网关寄存器 30001，测试结果（VW200）映射至 30002，设置数据更新周期 100ms，启用 “数据校验” 与 “断网重连” 功能。
3. 联调测试：在工业物联网平台实时监控数据传输状态，模拟产线满负荷运行（45 秒 / 台），连续测试 72 小时，记录数据延迟（平均 18μs）与丢包率（0.05%）；模拟通讯中断（拔插网线），测试网关自恢复时间（≤80ms），确保满足产线连续运行需求。
六、应用效果与前后对比
（一）实施后效果
1. 产线效率大幅提升：数据传输延迟降至 20μs 内，产线节拍从 65 秒 / 台缩短至 42 秒 / 台，日产能从 320 台提升至 480 台，效率提升 50%；因信息不同步导致的停滞次数降至 0，每月减少返工损失超 15 万元。
2. 数据追溯全面落地：通过网关将上料精度、测试电压等数据自动上传至工业物联网平台，质量问题排查时间从 2 小时缩短至 3 分钟，符合 TÜV 认证要求，客户订单满意度提升 35%。
3. 通讯稳定性增强：网关抗电磁干扰能力适配产线环境，连续运行 3 个月丢包率≤0.1%，无通讯中断，模块返工率从 8% 降至 1.2%。
4. 设备负载回归安全值：西门子 200 PLC CPU 负载降至 45%，S7-1200 PLC CPU 负载降至 40%，均低于安全阈值，上料机械臂定位偏差≤0.08mm，消除模块碰撞风险。
（二）效果对比表
指标 | 实施前 | 实施后 |
数据传输延迟 | >8 分钟 | ≤20μs |
产线节拍 | 65 秒 / 台 | 42 秒 / 台 |
设备丢包率 | >7% | ≤0.1% |
PLC CPU 负载（200） | 82% | 45% |
PLC CPU 负载（S7-1200） | 78% | 40% |
质量排查时间 | >2 小时 | <3 分钟 |
日均停滞次数 | 2-3 次 | 0 次 |
七、行业价值与后续扩展
本案例聚焦新能源光伏行业，该行业 2025 年全球市场规模预计超 3000 亿美元，设备协同需求旺盛。此方案可复制至光伏组件串焊、储能电池 PACK 等产线，后续可扩展接入 MES 系统，实现生产数据与订单管理联动。
