架构论文《论UP（统一过程）在开发中的设计和应用》

news 2025/11/7 9:53:15

近几年来软考不排除循环考以前的老概念，经久不衰的架构和开发方法等

摘要

我所在的公司是一家大型传统制造企业，近年来，随着业务的快速扩张和市场竞争的加剧，原有的信息系统呈现出严重的“烟囱式”结构，各业务部门数据孤岛现象突出，流程协同效率低下，严重制约了公司的数字化转型进程。为了解决这些问题，公司于2020年3月决定启动“一体化企业资源计划（ERP）系统”的自研项目，旨在打通研、产、供、销、财等核心业务环节，构建统一、高效、可扩展的企业级信息中枢。在该项目中，我被任命为系统架构师，全面负责项目的技术选型、方法论导入、架构设计与落地实施。我们选择并应用了统一过程（UP）作为项目的核心开发框架。实践证明，UP方法论以其架构为中心、用例驱动、迭代增量的特性，有力地指导了整个项目的有序推进，确保了系统架构的稳定性和业务需求的契合度。项目于2022年6月成功上线，运行稳定，显著提升了企业运营效率，得到了公司高层和各业务部门的一致认可。本文将结合该ERP项目的实践经验，深入探讨UP在大型复杂系统开发中的设计思想、应用方法及其带来的价值。
在这里插入图片描述

正文

随着信息技术的飞速发展，软件系统在企业运营管理中的核心地位日益凸显。然而，大型企业级系统的开发往往面临着需求复杂多变、技术风险高、项目周期长、涉众广泛等诸多挑战。我所在的公司作为一家集研发、生产、销售为一体的大型制造企业，长期以来依赖于多个独立部署的遗留系统来支撑财务、库存、生产和销售等业务，这些系统技术栈陈旧，彼此之间缺乏有效集成，形成了严重的数据壁垒和流程断点，导致跨部门协作困难，决策支持数据延迟且不准确，已无法适应市场快速响应和精细化管理的需求。在这样的背景下，公司高层决心自主研发一套全新的、能够覆盖核心业务全流程的一体化ERP系统，以期实现业务流程的重塑和数据价值的最大化。面对这样一个规模宏大、业务逻辑错综复杂的系统工程，选择一个科学、严谨且行之有效的开发方法论框架，便成为项目成功的关键前提。经过对瀑布模型、敏捷开发等多种方法的审慎评估，考虑到本项目对系统架构的稳定性和长期可维护性有极高要求，同时又需要通过迭代来应对需求的逐步明晰和降低风险，我最终向项目决策委员会提议并获得了批准，采用统一过程（UP）作为整个项目的指导方法论。自二零一九年三月项目正式启动，我作为系统架构师，主导了基于UP框架的整体设计和应用实践。

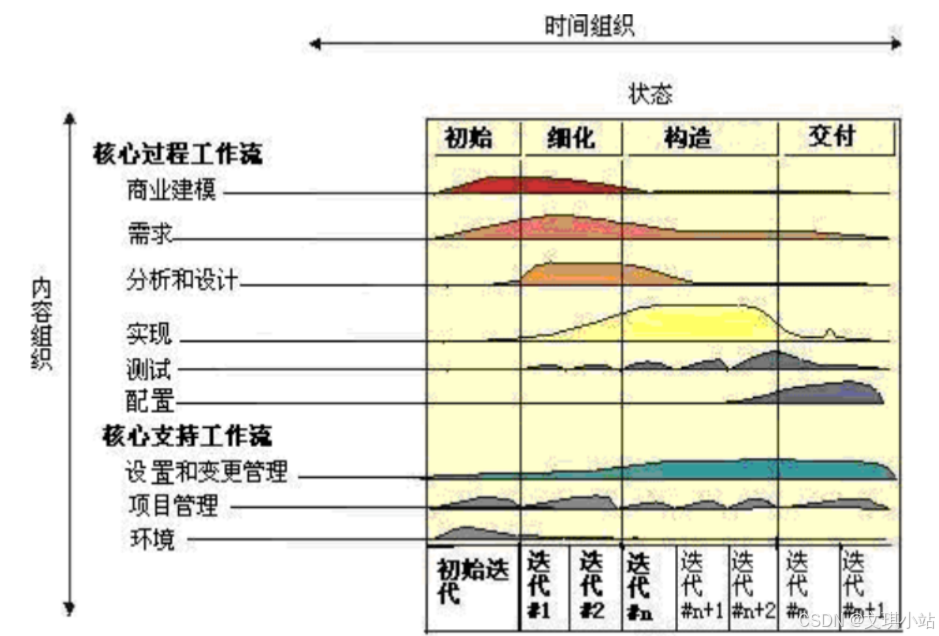

统一过程（UP）是一种以用例驱动、以架构为中心、迭代和增量的软件开发过程框架。它与其他方法论的显著区别在于，其生命周期并非简单的线性推进，而是由先启、精化、构建和过渡四个阶段构成，并且在每个阶段内，都会并行执行业务建模、需求、分析与设计、实现、测试、部署等核心工作流，只是不同阶段各工作流的投入强度有所不同。这种二维的矩阵式过程模型，为驾驭大型复杂项目提供了坚实的理论基础。作为系统架构师，我深刻认识到，UP的核心价值在于其“以架构为中心”的理念。这意味着系统的架构设计不是一次性的活动，而是一个贯穿项目始终、不断演进和验证的动态过程。特别是在精化阶段，其核心目标就是建立一个稳定、健壮、可执行的架构基线，这个基线是后续所有开发工作的骨架和蓝图。为了清晰地描述和沟通这个复杂的ERP系统架构，我们全面采纳了UP推荐的“4+1”视图模型。该模型通过逻辑视图、过程视图、开发视图、物理视图以及将它们联系起来的用例视图，从不同角度、不同层次对系统进行全方位解构，确保了从业务需求到技术实现的一致性和可追溯性。逻辑视图关注系统的功能结构，我们将ERP系统划分为采购管理、库存管理、生产制造、销售管理、财务会计、人力资源等核心业务领域包；过程视图则关注系统的动态行为和并发性能，我们对订单全生命周期、物料需求计划（MRP）运算等关键业务流程进行了建模，识别了性能瓶颈和资源竞争点；开发视图用于组织源代码和构建结构，定义了系统的分层策略（表现层、业务逻辑层、数据访问层）；物理视图则描绘了系统的部署拓扑，规划了应用服务器、数据库服务器以及负载均衡等硬件资源的配置。这套架构视图为所有项目成员，包括开发人员、测试人员和运维人员，提供了一个共同的语境和参照系，极大地提升了团队协作的效率。

在我负责的ERP项目中，我们严格遵循UP的四个阶段来组织和推进工作。在先启阶段，我的首要任务是与业务分析师团队紧密合作，通过与各业务部门高层及核心用户的访谈，识别出系统的关键业务目标和范围边界。我们绘制了顶层的业务用例图，明确了系统的主要参与者及其期望，并初步识别了最大的技术风险，如与旧有MES（制造执行系统）的数据集成、海量历史数据的迁移方案等。基于这些初步理解，我设计了一个候选的系统架构，提出了基于微服务理念构建业务模块、采用集中式数据库与分布式缓存相结合的技术方案，并形成了初步的项目愿景和商业论证，为项目的正式立项提供了坚实的依据。进入精化阶段，这是整个项目中架构设计工作最为集中的时期。我带领核心技术团队，对关键的、风险高的核心用例进行了深入的分析与设计。例如，针对“销售订单处理”这一核心用例，我们运用“4+1”视图模型进行了全面的架构设计。在逻辑视图中，我们设计了订单、客户、产品等核心领域对象的类图及其关系；在过程视图中，通过序列图详细描述了订单创建、审批、库存检查、信用额度校验等一系列交互流程，并对高并发场景下的锁机制进行了设计；在开发视图中，将其实现分解为订单服务、库存服务、客户服务等几个独立的组件；在物理视图中，规划了这些服务在服务器集群上的部署方案。为了验证这套架构的可行性，我们开发了一个可执行的架构原型，它虽然功能不完整，但完整地跑通了订单处理的核心技术路径。这个原型的成功构建，不仅验证了我们技术选型的正确性，也极大地增强了团队和管理层对项目成功的信心，从而确立了稳固的架构基线。

在长达一年半的构建阶段，项目被划分为六个为期三个月的迭代周期。每个迭代开始前，我都会参与迭代计划会议，协助产品经理从用例列表中选择当前迭代要实现的功能，并确保这些功能能够在现有架构基线的基础上平滑集成。在迭代过程中，我的角色转变为架构的守护者和指导者。我组织定期的架构评审会议，检查开发团队的代码实现是否遵循了既定的设计模式和分层原则，防止架构的腐蚀和偏离。当遇到新的技术难题或需求变更对架构产生冲击时，我负责评估影响，并提出架构演进方案。例如，在第三个迭代中，财务部门提出了复杂的成本核算需求，这要求我们对原有的物料和生产数据模型进行扩展。我组织了专题技术研讨，设计了新的成本中心和成本要素模型，并更新了相关的架构文档和设计规约，指导开发团队完成了这次重要的架构调整。测试工作流在构建阶段也全面展开，我们建立了从单元测试、集成测试到系统测试的完整测试体系，每个迭代结束时交付的都是一个经过充分测试、可部署的软件增量。最后的过渡阶段，我的工作重心转移到系统的部署和交付。我们制定了详细的数据迁移计划和系统上线方案，并组织了多轮的用户验收测试（UAT）和性能压力测试。我与运维团队一起，根据物理视图完成了生产环境的搭建和配置优化，确保系统具备高可用性和高可靠性。通过分部门、分批次的上线策略，我们平稳地完成了新旧系统的切换，并为业务用户提供了全面的培训和持续的技术支持，保障了业务的连续性。

通过该ERP项目的完整实践，我们深刻体会到UP方法论在指导大型复杂系统开发方面所体现出的巨大优势与价值。首先，其架构为中心的思想从根本上保证了系统的质量。在项目早期就投入大量精力构建和验证架构基线，有效规避了后期因架构缺陷导致的大规模返工风险，使得整个系统具备了良好的可扩展性、可维护性和性能表现。其次，用例驱动的方式确保了开发活动始终聚焦于为用户创造价值，避免了“镀金”功能的产生，使得系统功能与业务需求高度吻合。再次，迭代增量的过程让我们能够小步快跑、持续交付，每一个迭代都能产出可验证的成果，这不仅便于及早获得用户反馈，及时调整方向，也使得项目风险被分解和控制在每个迭代内部，大大提高了项目的可预测性和成功率。当然，在应用UP的过程中，我们也遇到了一些挑战。例如，UP的文档体系相对完备，初期给团队带来了一定的学习成本和工作负担。对此，我们采取了“敏捷化”的改良，强调“刚刚好”的建模与文档，利用可视化建模工具代替冗长的文字描述，并加强了团队成员间的面对面沟通。我们认识到，方法论是工具而非束缚，必须结合项目实际情况和团队特点进行灵活裁剪和适配。总而言之，UP提供了一套系统化、工程化的思想和框架，尤其适合于像我们ERP系统这样对架构质量和过程控制有严格要求的大型项目。

综上所述，在我所负责的一体化ERP系统项目中，通过系统性地设计和应用统一过程（UP）方法论，我们成功地驾驭了项目的复杂性，构建了一个结构稳健、功能完善、满足企业长远发展需求的现代化信息平台。作为系统架构师，我不仅主导了基于“4+1”视图模型的系统架构设计，更将UP的四个阶段和核心工作流思想融入到项目管理和团队协作的每一个环节，确保了从需求到设计、再到实现的平滑过渡和质量可控。这次经历使我更加坚信，一个成功的软件系统，离不开精妙的技术架构，更离不开科学的开发过程作为保障。未来，我将继续在实践中深化对UP及其他先进方法论的理解和应用，不断提升自身作为架构师的综合能力，以更成熟的架构设计和过程管理能力，为企业的数字化建设贡献更大的价值。
