【音视频】MP4文件格式
1.MP4文件Box节点树

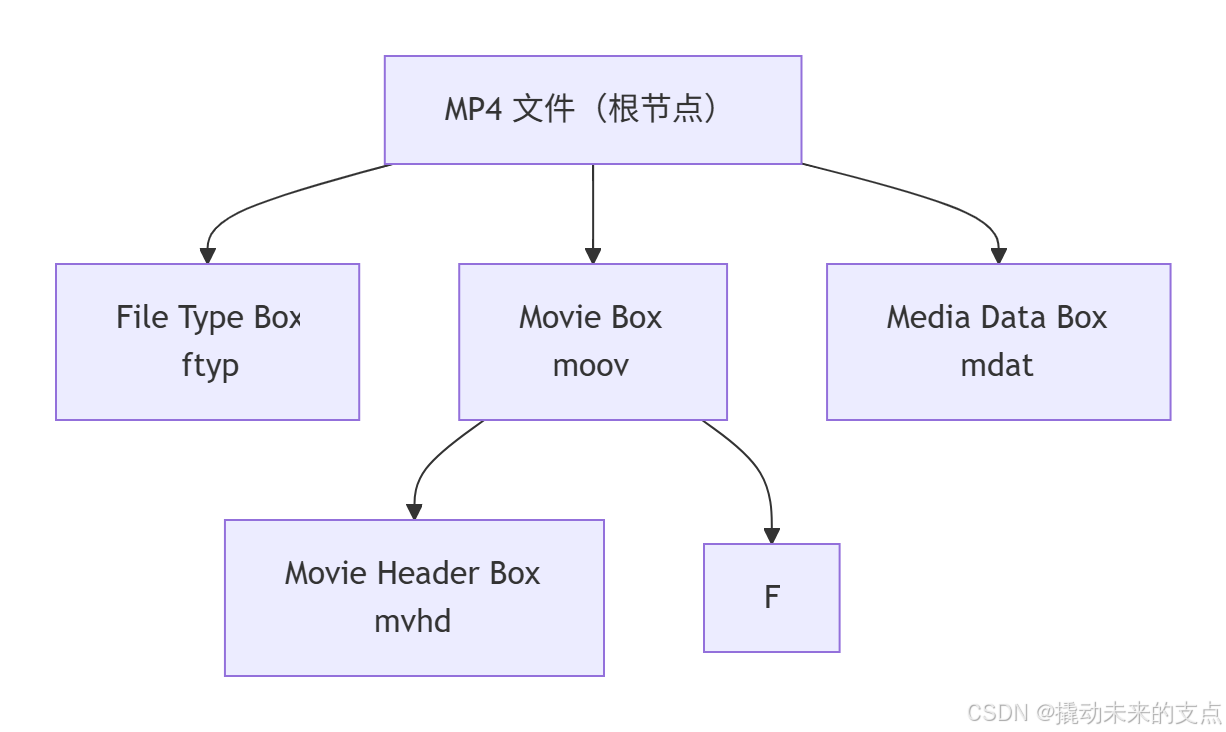

下图展示了 MP4 文件的整体骨架，即MP4文件Box节点树，其中每个盒子（Box）都是树上的一个节点。moov 无疑是这棵树的“大脑”和核心目录，它并不直接存储音视频数据，而是包含了如何找到和解读这些数据的所有元信息（Metadata）。
Box有两种，一种是叶子Box，一种是容器Box。按照Box结构定义规范去解析就行。
2.核心节点详解与缩写还原
在 MP4 的节点树中，有些盒子名称是缩写。了解它们的全称能更好地理解其职能。
| 节点缩写 | 节点全称 | 核心职能与解读 |
|---|---|---|
ftyp | File Type Box（文件类型盒子） | 它是文件的“身份证”，位于整个节点树的根目录下的第一个子节点。它声明了文件的兼容性标准，播放器首先读取它来判断是否能支持播放该文件。 |
moov | Movie Box（影片盒子） | 它是整个文件的“总索引”或“大脑”，是一个容器节点。它包含了影片的全局信息以及所有轨道（Track）的元数据，但不包含实际的媒体数据。 |
mvhd | Movie Header Box（影片头盒子） | 作为 moov 节点的第一个子节点，它存储了全局信息，如整个影片的创建时间、时间刻度（timescale）、时长等。 |
trak | Track Box（轨道盒子） | 每个 trak 节点代表一条独立的媒体轨道（如视频轨、音频轨）。它是一个容器节点，内部有更细致的结构来描述这条轨道的所有信息。 |
tkhd | Track Header Box（轨道头盒子） | 位于 trak 节点内，描述单个轨道的头信息，如轨道的唯一ID、时长、视频宽度高度、音量等。 |
mdia | Media Box（媒体盒子） | 位于 trak 节点内，是一个容器节点，包含了该轨道媒体信息的详细定义。 |
mdhd | Media Header Box（媒体头盒子） | 位于 mdia 节点内，包含该轨道媒体的头信息，如轨道的语言、时间刻度、时长等。 |
hdlr | Handler Reference Box（处理器参考盒子） | 位于 mdia 节点内，声明了该轨道媒体的类型，例如是视频轨（vide）、音频轨（soun）还是提示轨（hint）。 |
minf | Media Information Box（媒体信息盒子） | 位于 mdia 节点内，是一个容器节点，包含了如何解释媒体数据的信息。 |
stbl | Sample Table Box（样本表盒子） | 位于 minf 节点内，是最重要的索引节点。它像一个详细的“目录”，将时间戳映射到具体的媒体数据在文件中的存储位置。视频能否快速随机拖动（seek），关键就在于解析这个盒子。 |
stsd | Sample Description Box（样本描述盒子） | 位于 stbl 节点内，描述了媒体的编码格式（如 H.264, AAC）和解码所需的配置参数（如视频的宽高、编码等级）。 |
stts | Time-to-Sample Box（时间戳-样本映射盒子） | 位于 stbl 节点内，建立了样本序号与时间戳（解码顺序）的映射关系。 |
stss | Sync Sample Box（同步样本盒子） | 位于 stbl 节点内，记录了所有关键帧（I帧）的列表。这是实现视频拖动功能的关键索引。 |
stsc | Sample-to-Chunk Box（样本-块映射盒子） | 位于 stbl 节点内，定义了样本是如何分块（Chunk）存储的。 |
stco/co64 | Chunk Offset Box（块偏移盒子） | 位于 stbl 节点内，记录了每个数据块（Chunk）在文件中的起始字节位置。stco 用于32位偏移，co64 用于64位偏移（大文件）。 |
mdat | Media Data Box（媒体数据盒子） | 它是节点树中最庞大的“数据仓库”，直接位于根节点下。它存储了实际的、经过编码压缩的音视频帧数据（Sample）。它本身只是一个数据容器，需要依赖 moov 中的索引才能被正确解读。 |
3.用工具查看MP4视频文件
TODO:
4.MP4文件内的节点和数据是怎么写进去的
先生成独立的Box节点文件，然后最后遍历节点树，也就是把二维的树编码成一维的文件流，生成文件流就是把各个Box文件拼接进最终的MP4文件中，完成。
