X5的相机同步方案

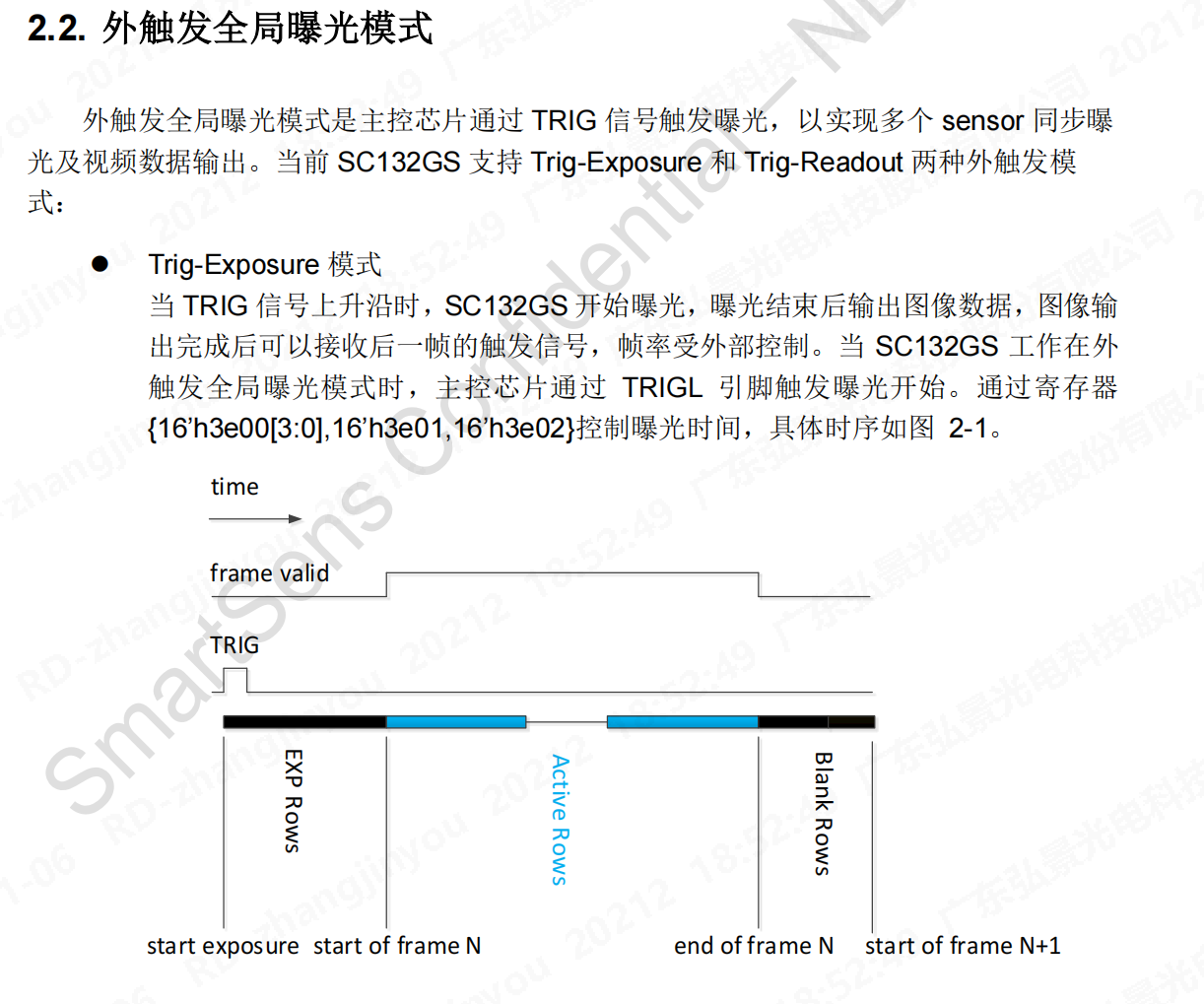

1、sensor外部触发曝光

2、lpwm软件触发

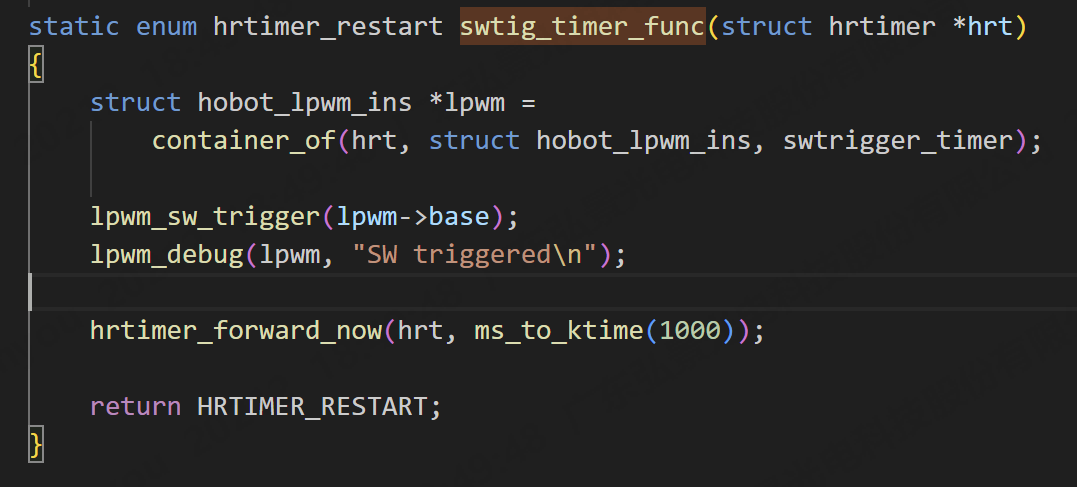

软件触发: trigger_mode = 0 ,代表内部软件触发,配置软件触发后, LPWM 驱动将自动提供基于 hrtimer 的周期为 1s 软件 trigger。本质就是 1s 去写一个 LPWM 寄存器 (LPWM_SW_TRIG),让 LPWM 重新按照配置输出方波。


lpwm属性配置
.lpwm_attr = {.enable = 1,.lpwm_chn_attr = {{ .trigger_source = 0,.trigger_mode = 0,.period = 33333,.offset = 10,.duty_time = 100,.threshold = 0,.adjust_step = 0,},{ .trigger_source = 0,.trigger_mode = 0,.period = 33333,.offset = 10,.duty_time = 100,.threshold = 0,.adjust_step = 0,},{ .trigger_source = 0,.trigger_mode = 0,.period = 33333,.offset = 10,.duty_time = 100,.threshold = 0,.adjust_step = 0,},{ .trigger_source = 0,.trigger_mode = 0,.period = 33333,.offset = 10,.duty_time = 100,.threshold = 0,.adjust_step = 0,},},},
3、lpwm硬件触发
硬件触发: trigger_mode = 1 ,代表代表外部触发,需要外接 一个 PPS (pulse per second) 信号, LPWM 收到 PPS 信号后,硬件会按照软件的配置,输出方波。每收到一个 PPS 信号, LPWM 都会按照配置,重新出波。
检测 pps 信号这里有两种硬件方案,一种是 GPIO 中断,一种配置引脚 Time_Sync 功能
3.1 Time_Sync方案

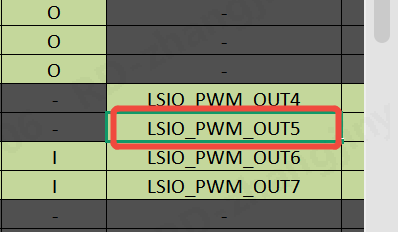

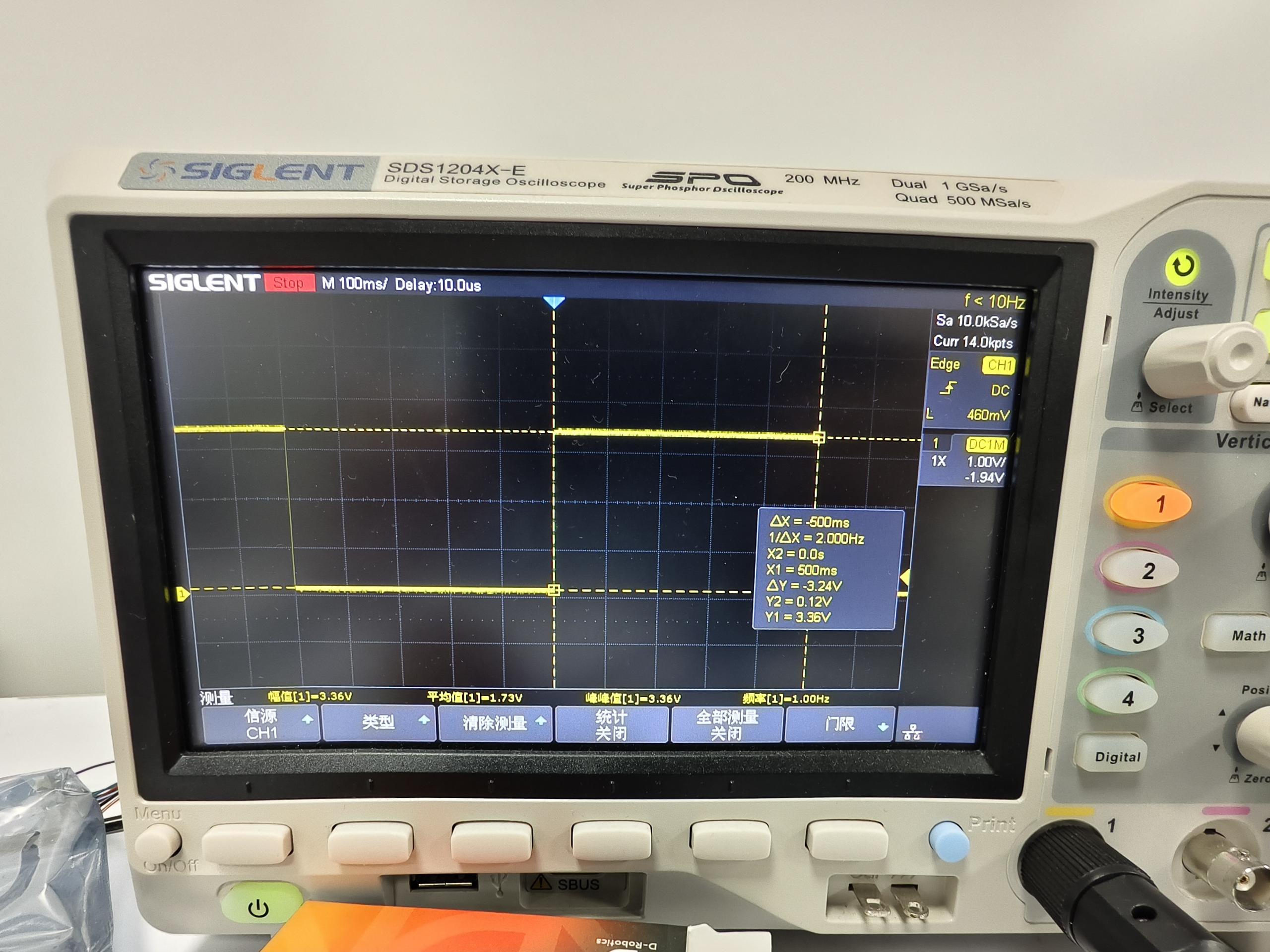

PWM模拟pps信号,周期为1s

&pwm2 {status = "okay";pinctrl-names = "default";pinctrl-0 = <&pinctrl_pwm2_0 &pinctrl_pwm2_1>;
};
cd /sys/class/pwm/pwmchip0
echo 1 > export
cd pwm1/
echo 1000000000 > period #1s
echo 500000000 > duty_cycle #50%
echo 1 > enable

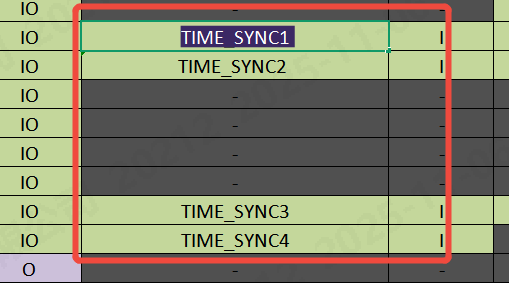

复用TIME_SYNC1 引脚,作为pps信号输入脚
&lsio_iomuxc {gps_pps_func: gps_pps_func {horizon,pins = <LSIO_I2C1_SCL LSIO_PINMUX_2 BIT_OFFSET20 MUX_ALT2 &pconf_input_en_3v3>; };
};
&hobot_pps {pinctrl-names = "default";pinctrl-0 = <&gps_pps_func>;status = "okay";
};

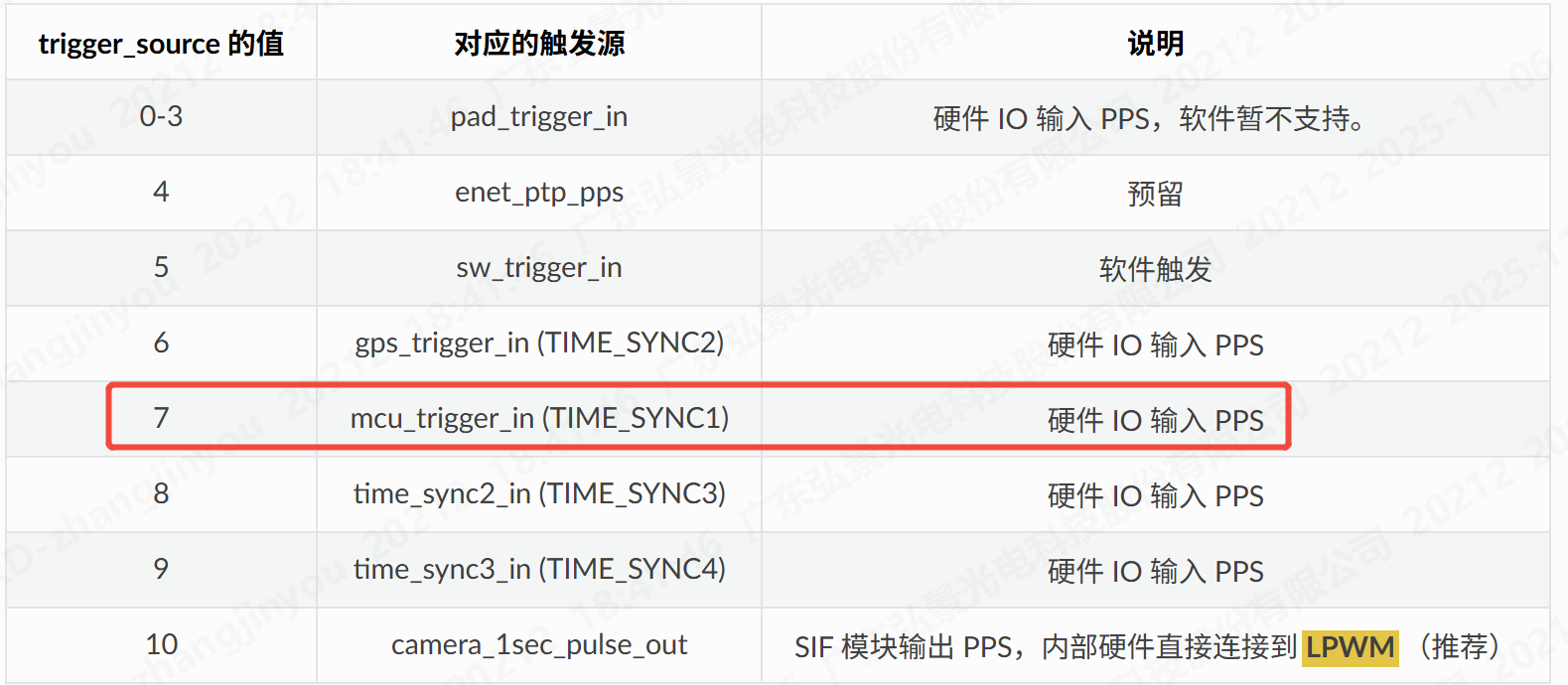

lpwm属性配置

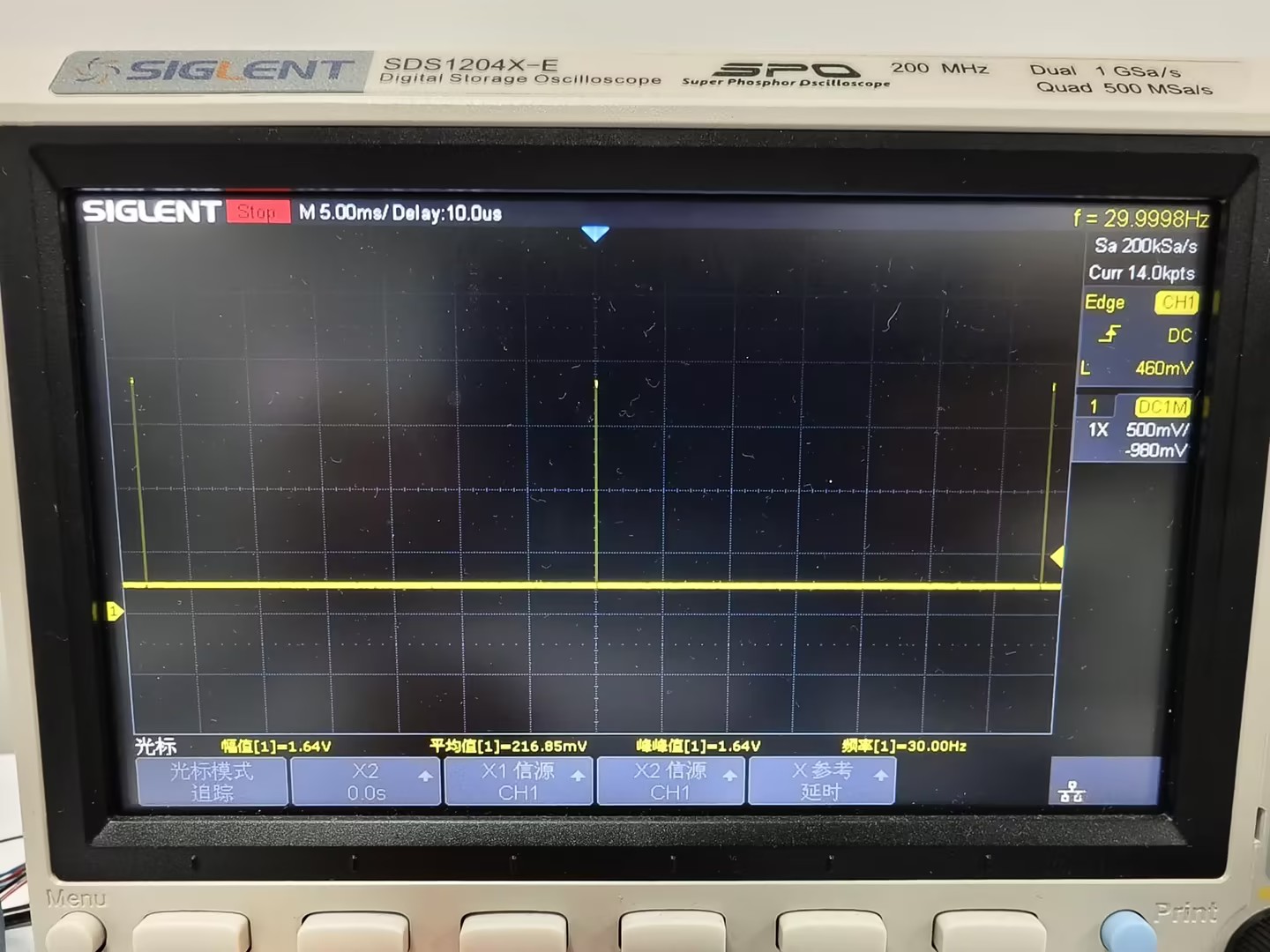

lpwm输出30HZ,触发sensor输出30帧图像
.lpwm_attr = {.enable = 1,.lpwm_chn_attr = {{ .trigger_source = 7,.trigger_mode = 1,.period = 33333,.offset = 10,.duty_time = 100,.threshold = 0,.adjust_step = 0,},{ .trigger_source = 7,.trigger_mode = 1,.period = 33333,.offset = 10,.duty_time = 100,.threshold = 0,.adjust_step = 0,},{ .trigger_source = 7,.trigger_mode = 1,.period = 33333,.offset = 10,.duty_time = 100,.threshold = 0,.adjust_step = 0,},{ .trigger_source = 7,.trigger_mode = 1,.period = 33333,.offset = 10,.duty_time = 100,.threshold = 0,.adjust_step = 0,},},
