RFSOC29DR教程：iberf光口自环模块测试

       29DR开发板上有两个100G光口，从原理图中可以看到其与29DR的连接。

29DR光口部分原理图

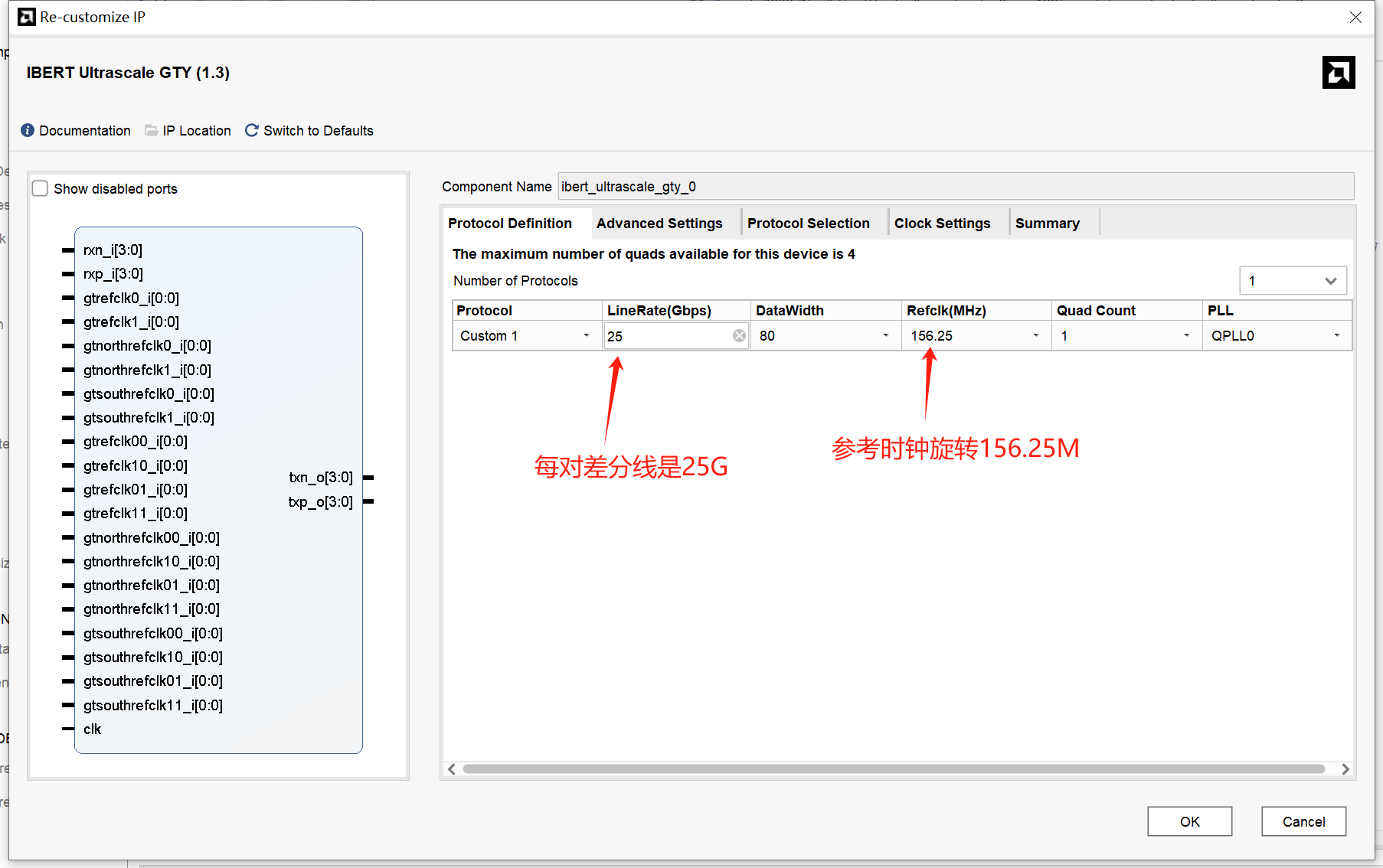

       在VIVADO中添加IP核iberf模块，修改配置。一个100G光口有四根差分线，每对差分线的速度为25G。从上面原理中可以看到光口使用的参考时钟为156.25M。

iberf的速度与参考时钟配置

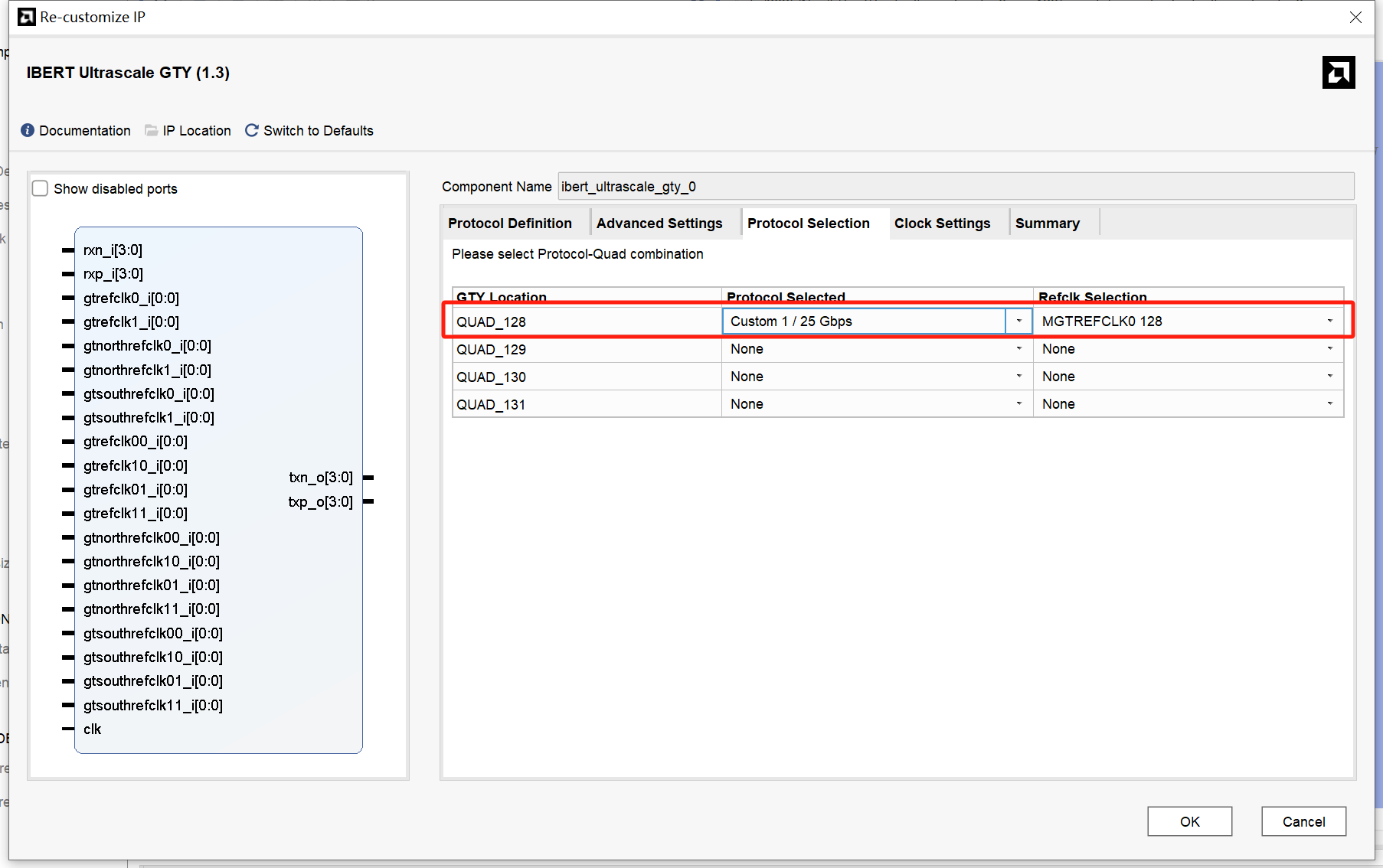

       先测试MGT128上的光口，如下图所示配置选择QUAD_128，其时钟从原理图中可看到使用的是MGTREFCLK0。

配置QUAD_128与其时钟接口

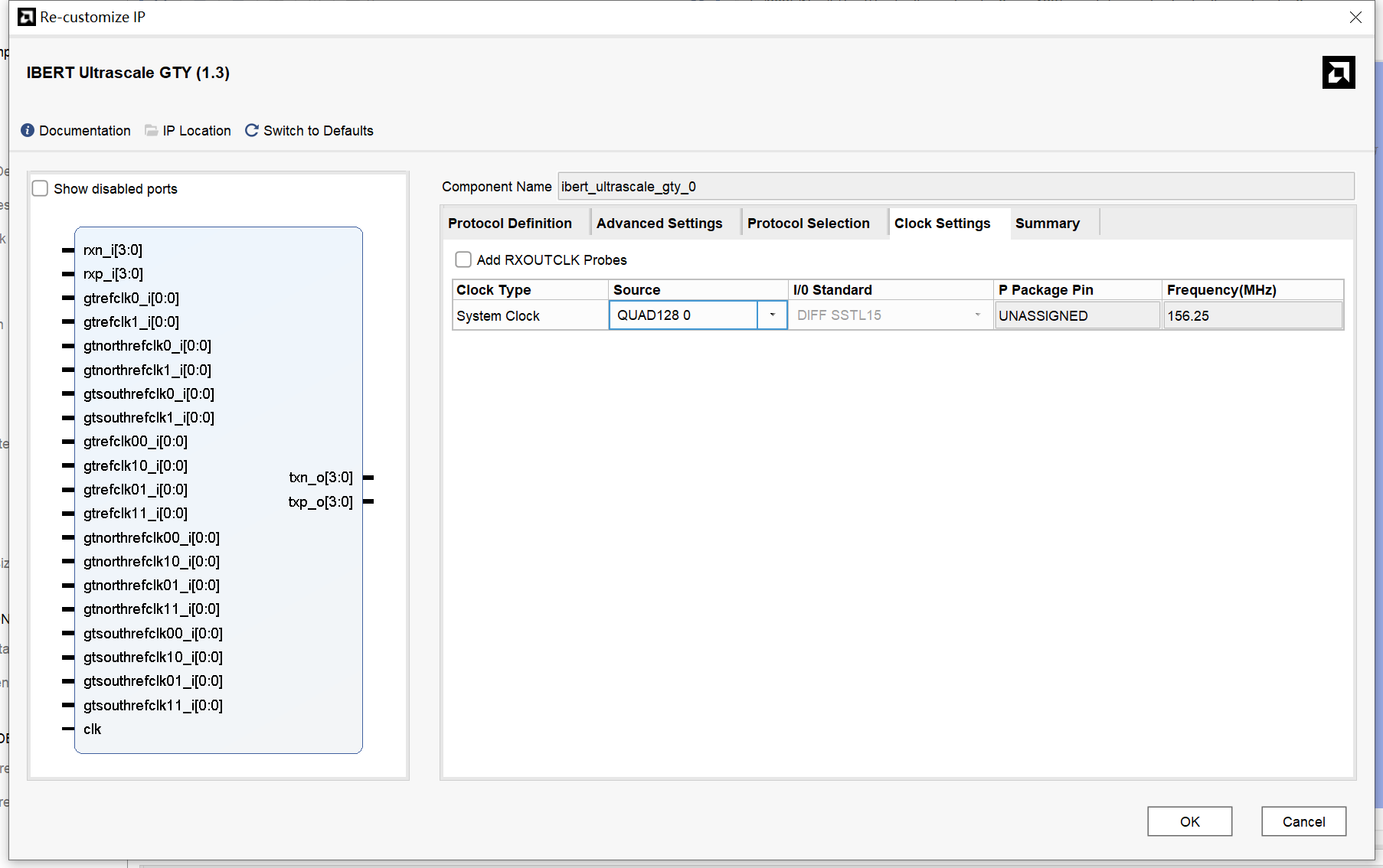

       最后设置一下时钟，将时钟源绑定为上面设置的QUAD128 0上。其它配置默认即可。

时钟源设置选择QUAD128_0

       IP核添加完成后，右键IP核选择 Open IP Example Dseign，打开官方提供的历程项目。项目打开后无需修改，直接编译生成bit文件。板卡插上自环模块，JTAG，100G光口自环模块，启动模式设置为JTAG模式。

29DR环境搭建

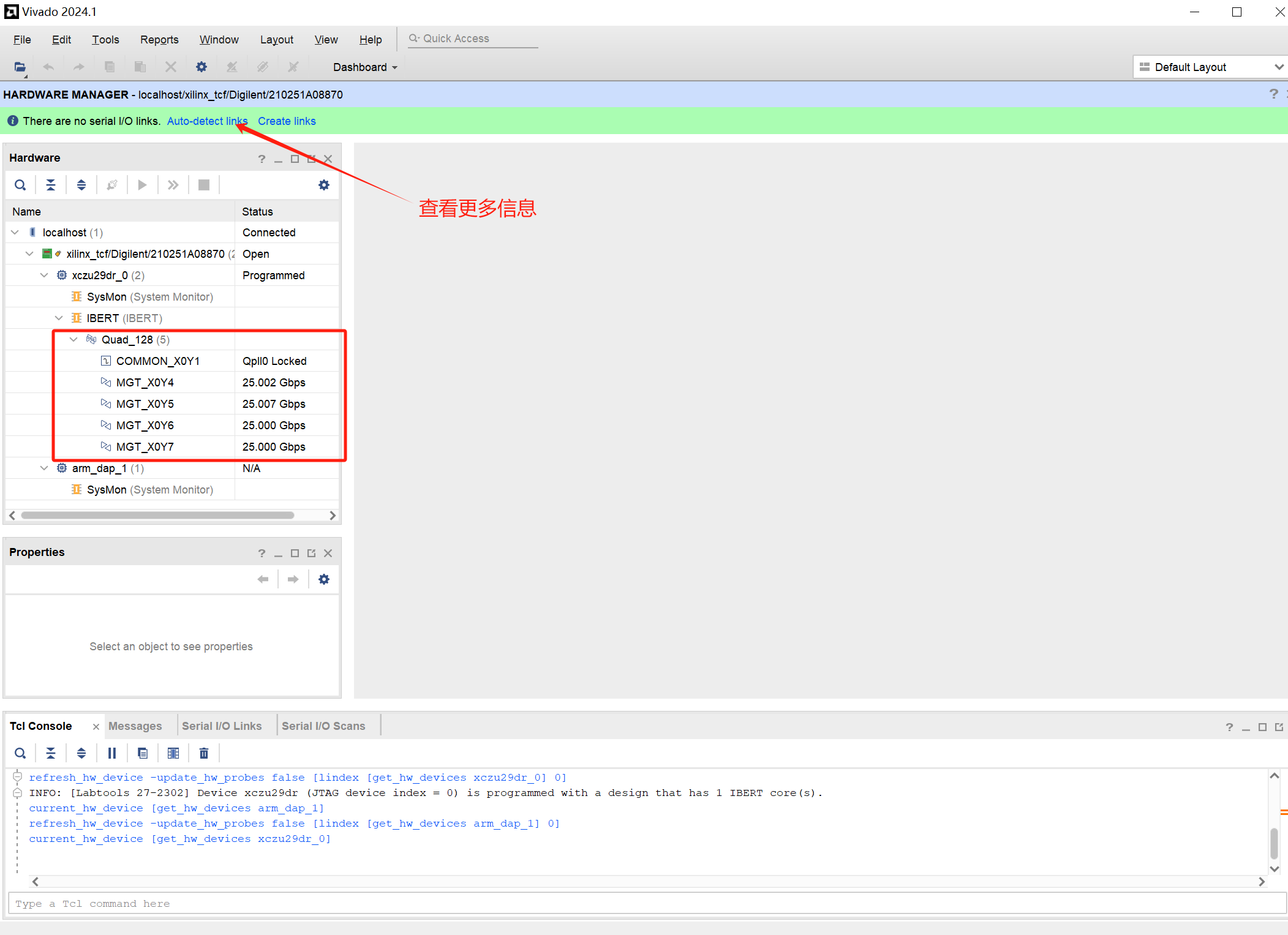

       将生成的BIT文件烧写进板卡，如下图所示，可以看到每根线都有25G左右的速率，点击Auto-detect links，可看到更多的信息

测试Quad_128

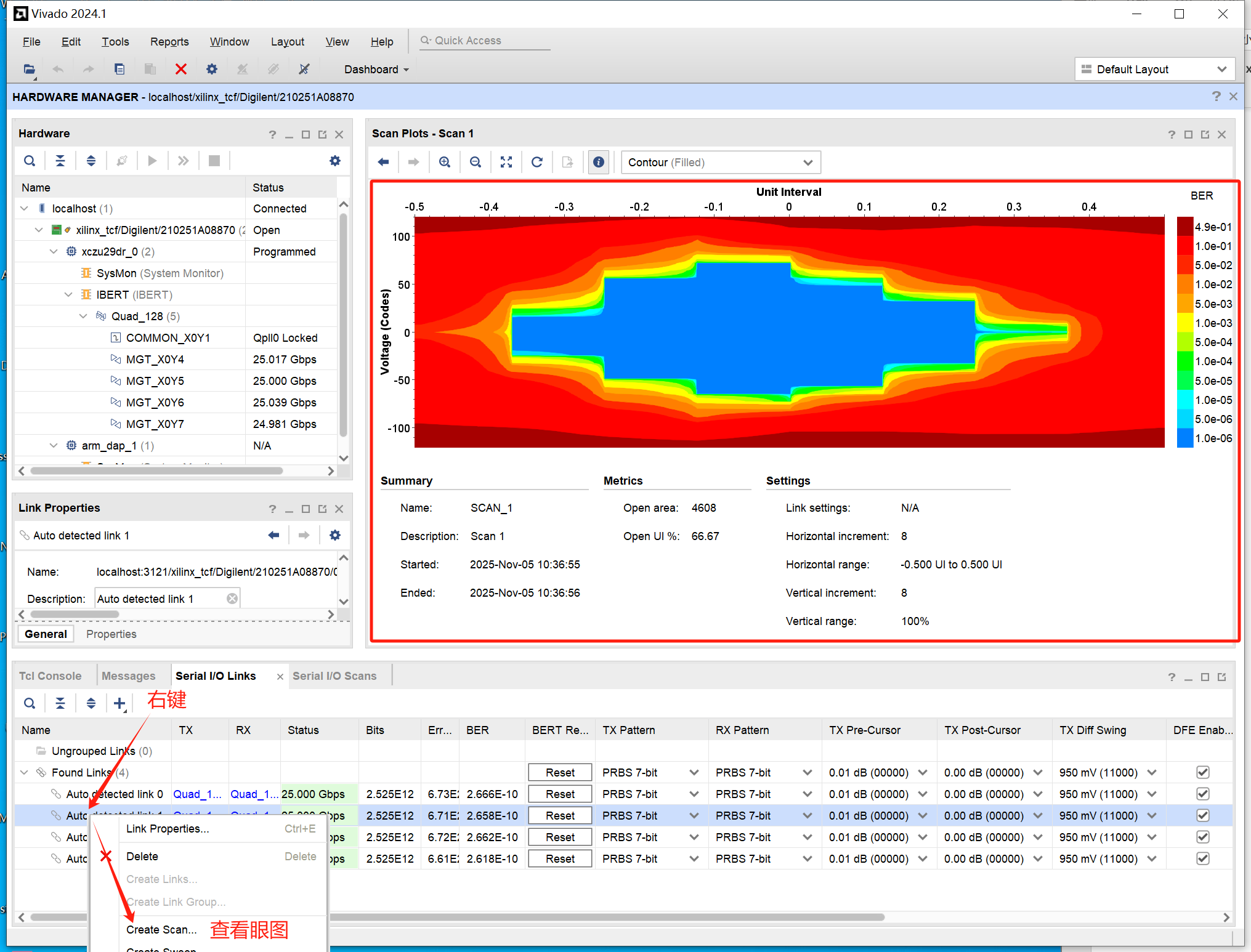

       进行如下图所示的操作可以查看每个通道的眼图。

眼图

       若测试MGT129在配置IP核时将协议绑定到QUAD_129上，时钟在原理图中可以看到129的时钟绑定在MGTREFCLK0 129上。

配置QUAD_129与其时钟接口

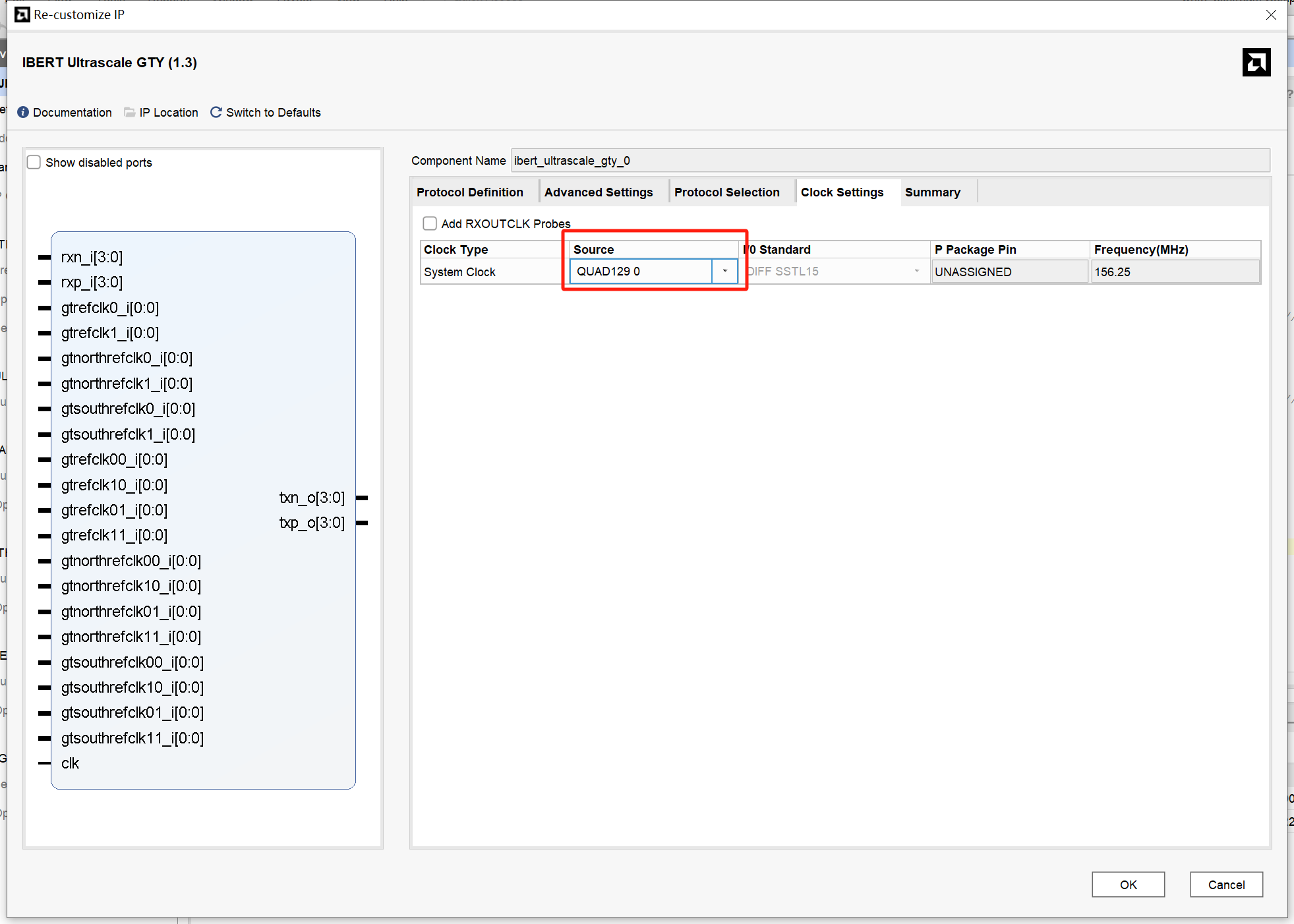

       还需要修改时钟源，其它配置操作都相同，生成bit文件后即可对MTG129的光口进行测试。

时钟源设置选择QUAD129_0

通过网盘分享的文件：29DR_iberf光口自环模块测试
链接: https://pan.baidu.com/s/1pnh_dHNaEGfWPVDYtYRhQA 提取码: dmrd
