将大规模shp白模贴图转3dtiles倾斜摄影，并可单体化拾取建筑

news 2025/11/6 7:06:25

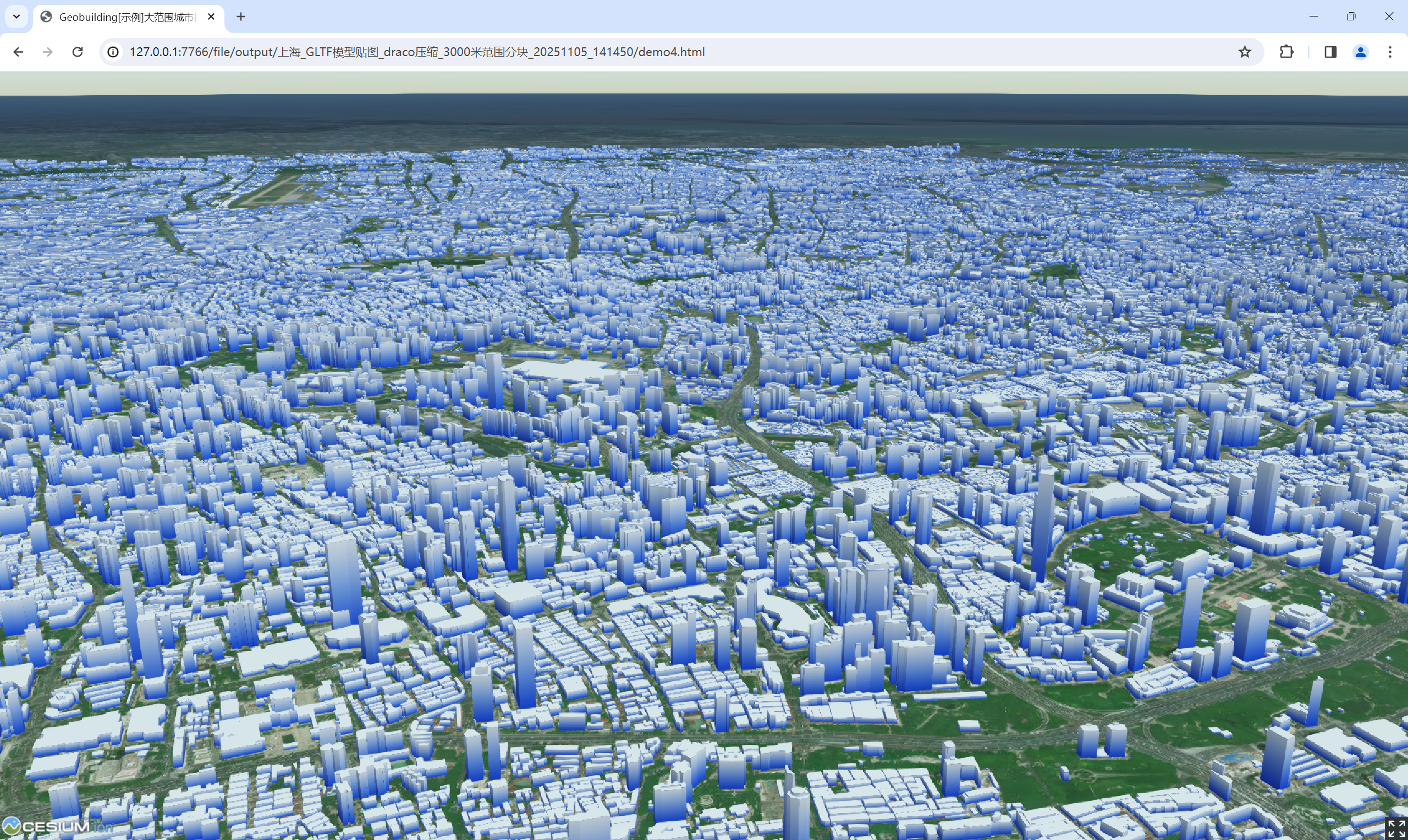

对于大规模城市场景，在cesium端流行的方法是，使用工具将GIS数据shp建筑白模或geojson白模直接转换成3dtiles格式。然后使用着色器代码对白模贴图，常见的就是渐变色贴图效果。

但是这种贴图效果不能很好的表达真实建筑纹理。这种网格mesh也不能很好表达建筑属性，比如屋顶属性。因为shp直接转换3dtiles并没有屋顶结构。现在面临的问题，客户要求

1、没有无人机倾斜摄影数据，直接基于白模贴图
2、能部分独立贴图，部分批量贴图，贴图要能反应建筑纹理。
3、实现L3级别的mesh结构，包含屋顶结构。
4、能导出3dtiles格式，和地理对齐
5、能在3dtiles中拾取任意楼栋

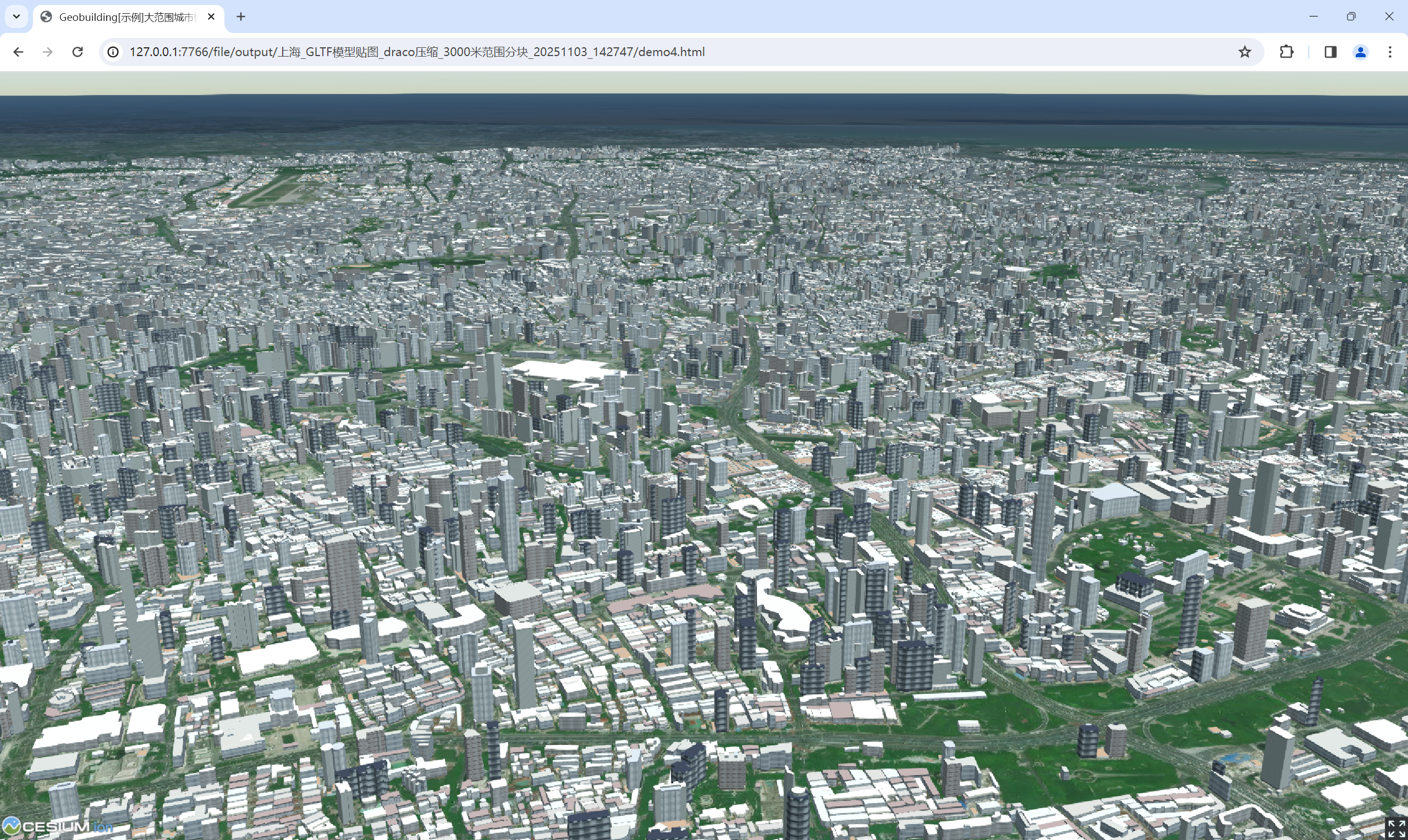

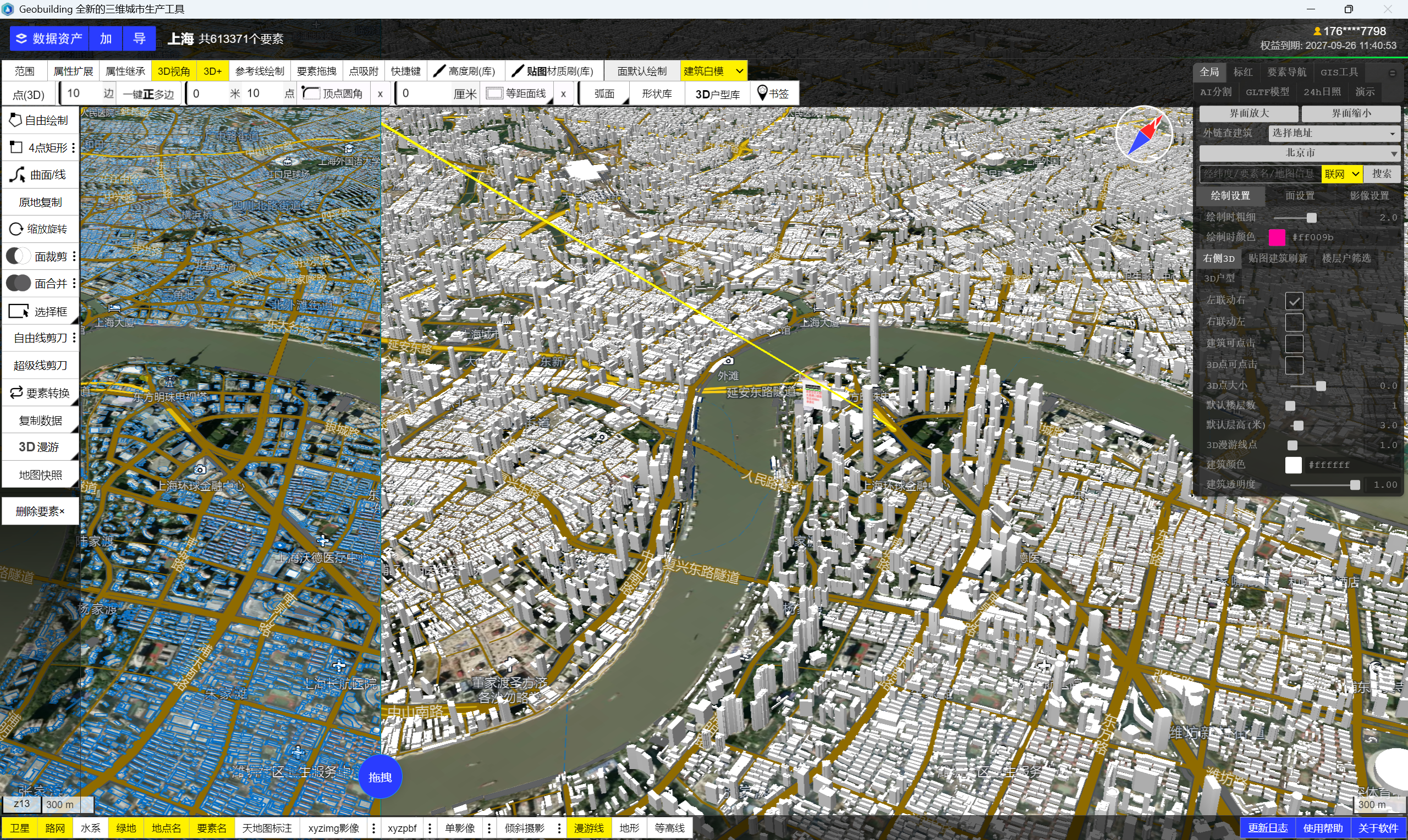

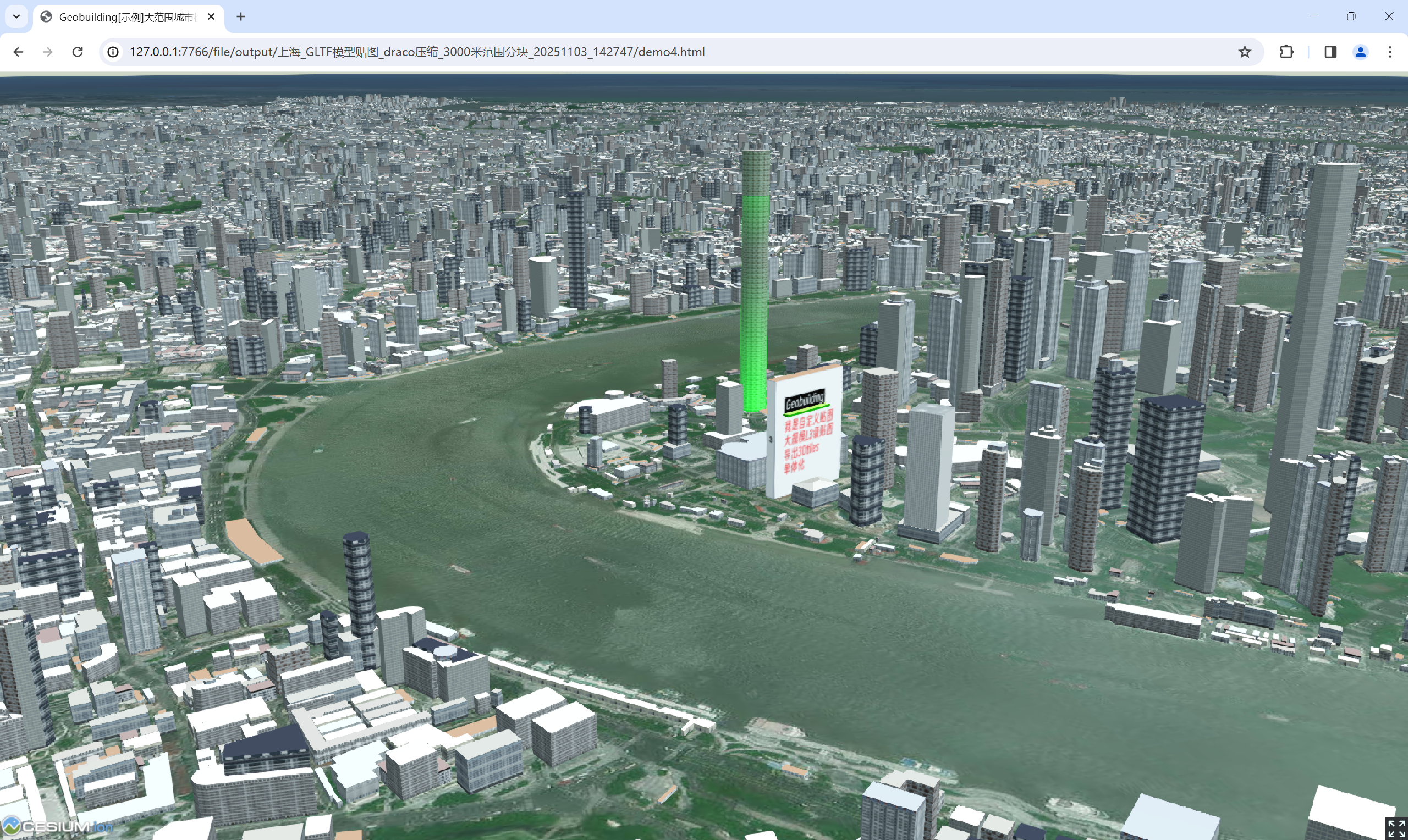

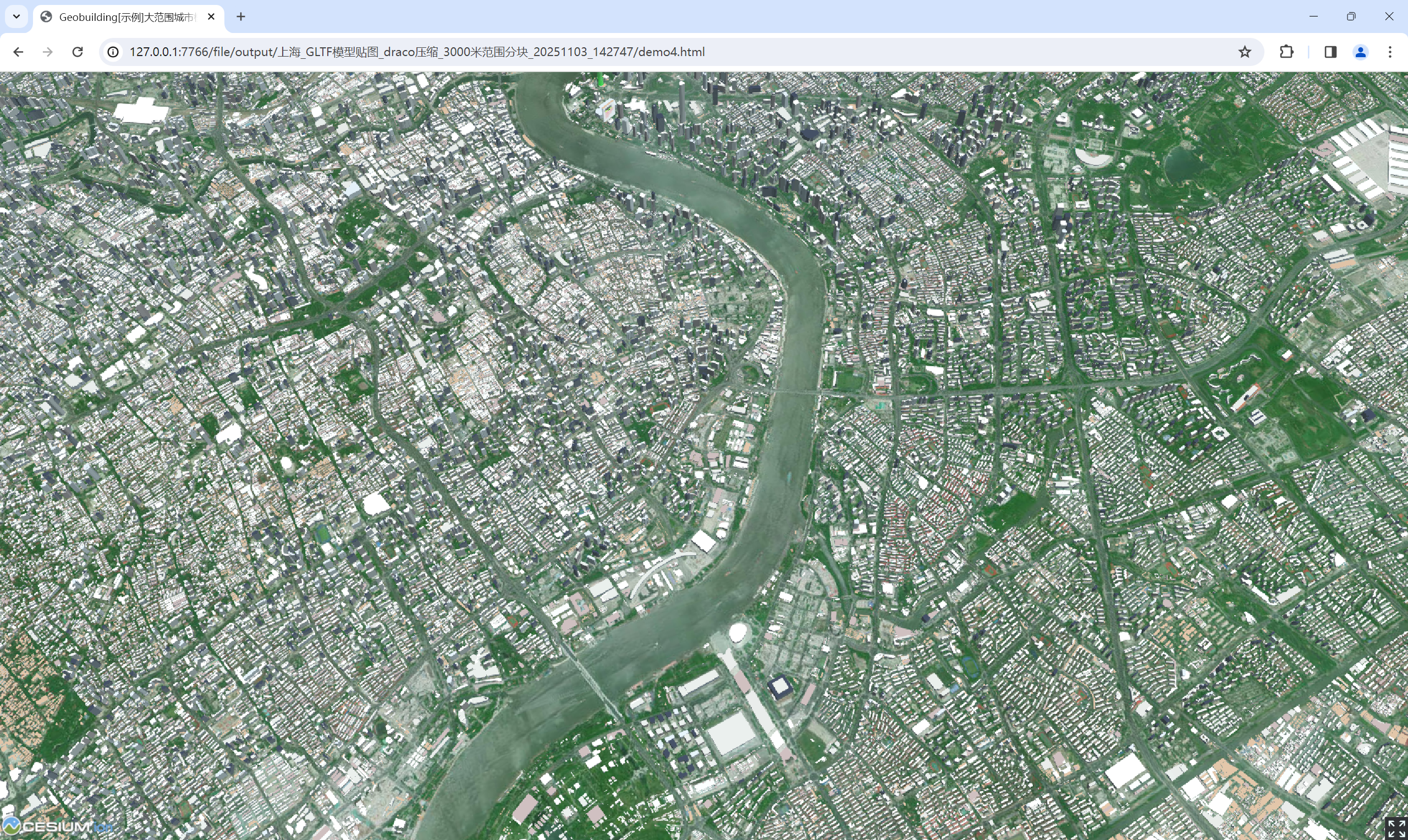

buffer被拉满了。我们来尝试解决。下图是上海市60w+建筑数据

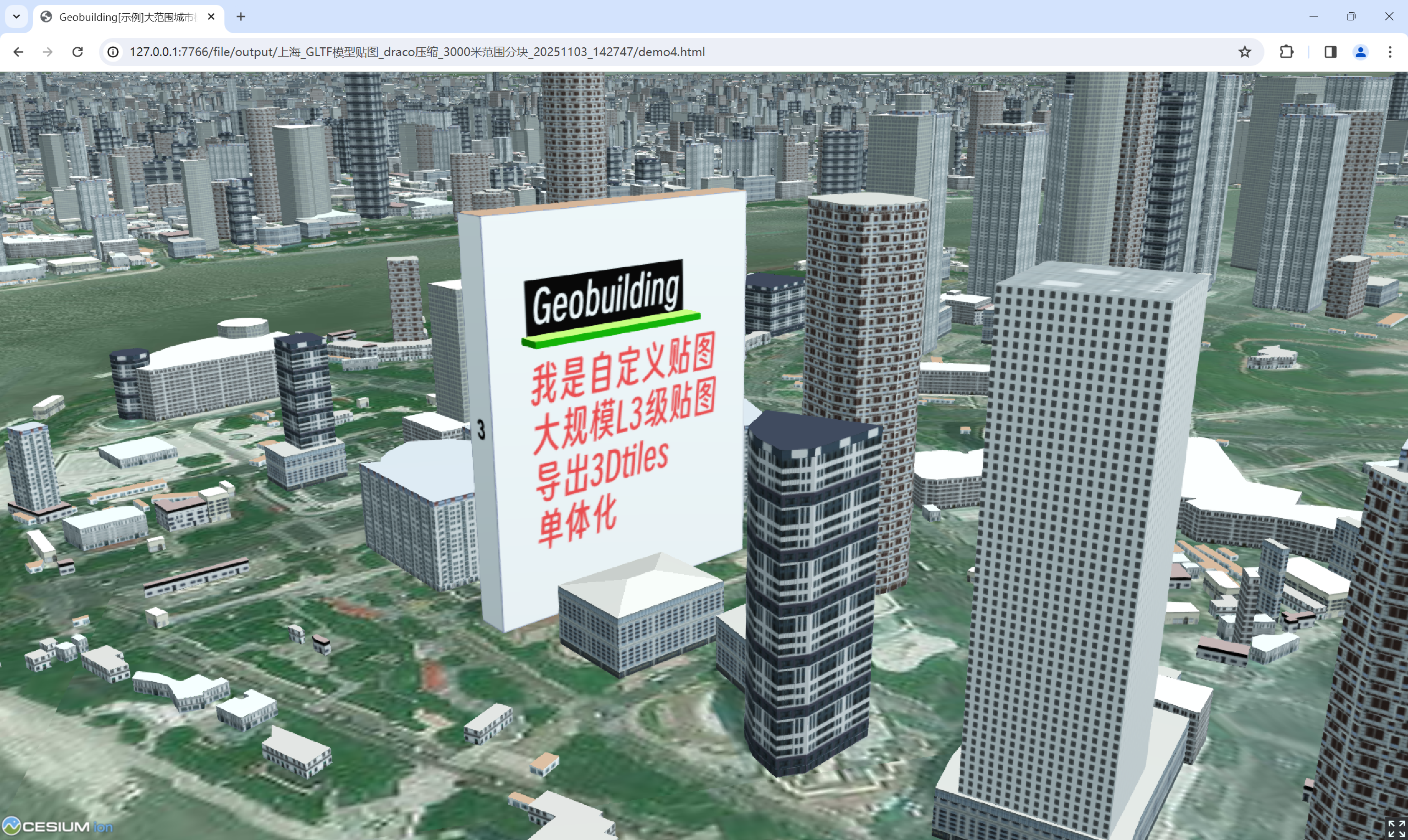

其中部分建筑使用了独立的材质贴图，和设置了屋顶结构。如图白色贴图建筑和旁边的低矮建筑。

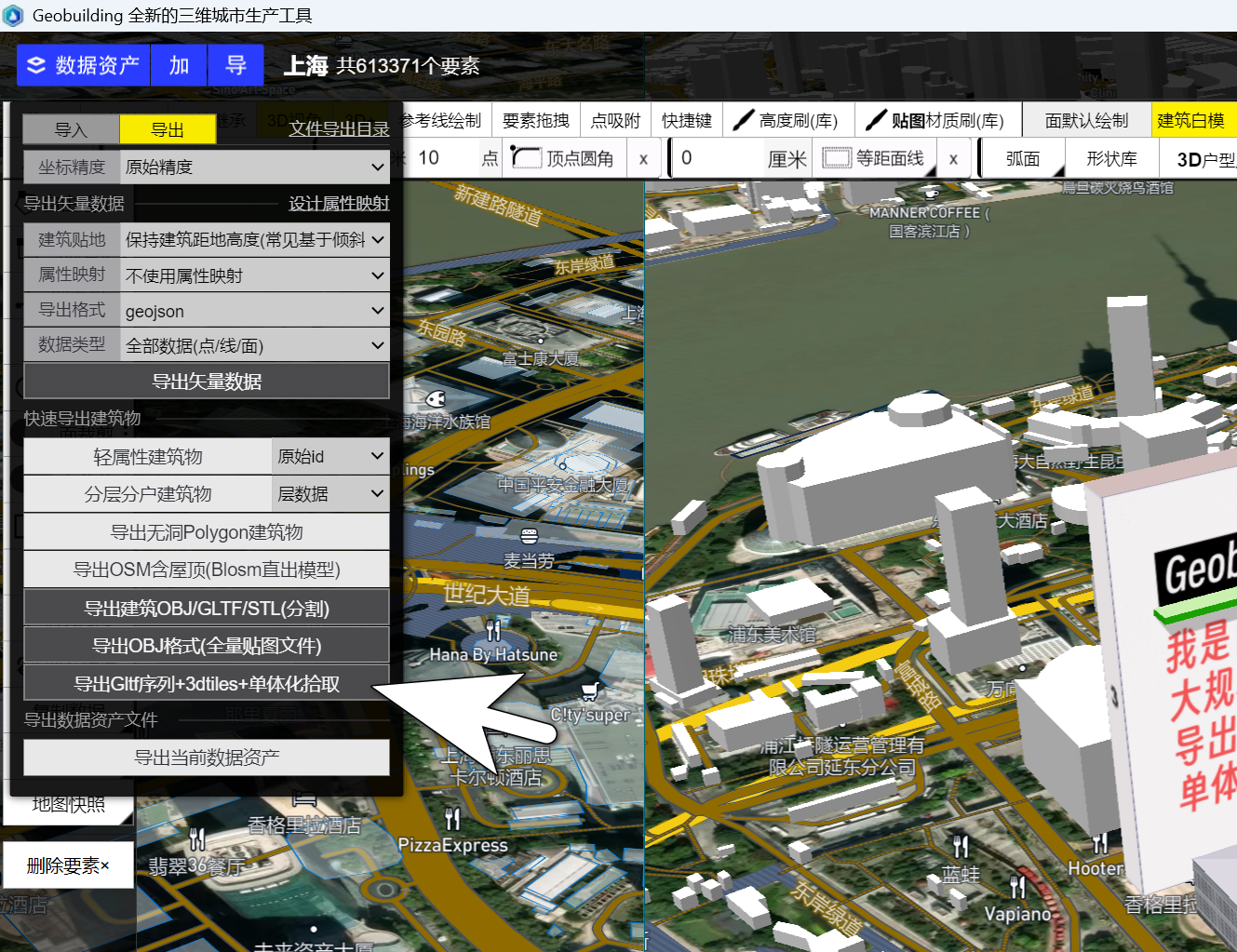

第一步导出 gltf贴图模型序列文件，延续原有功能

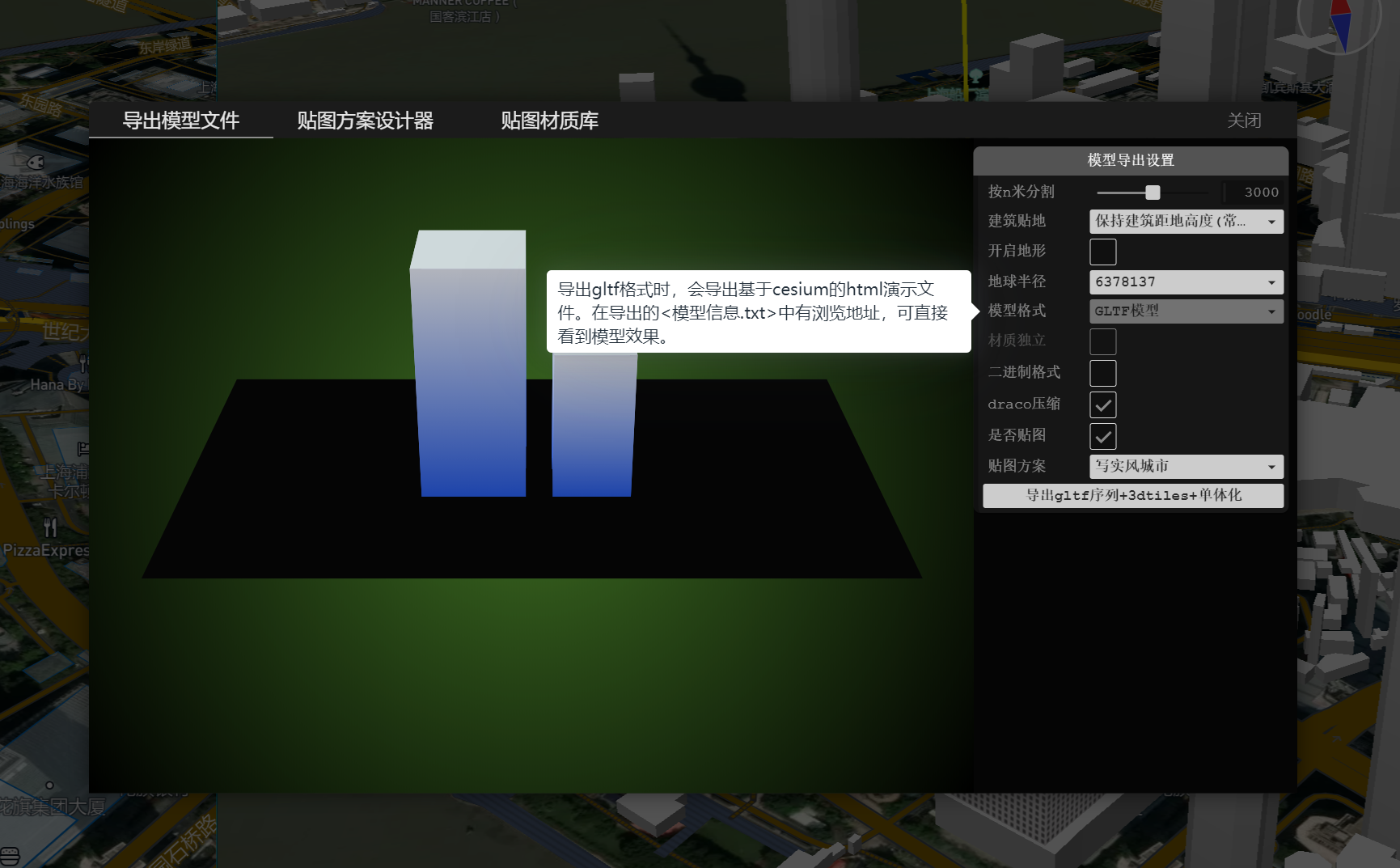

设置导出参数。选择白模批量贴图方案《实景风城市》。设置draco压缩，模型切片会更小。

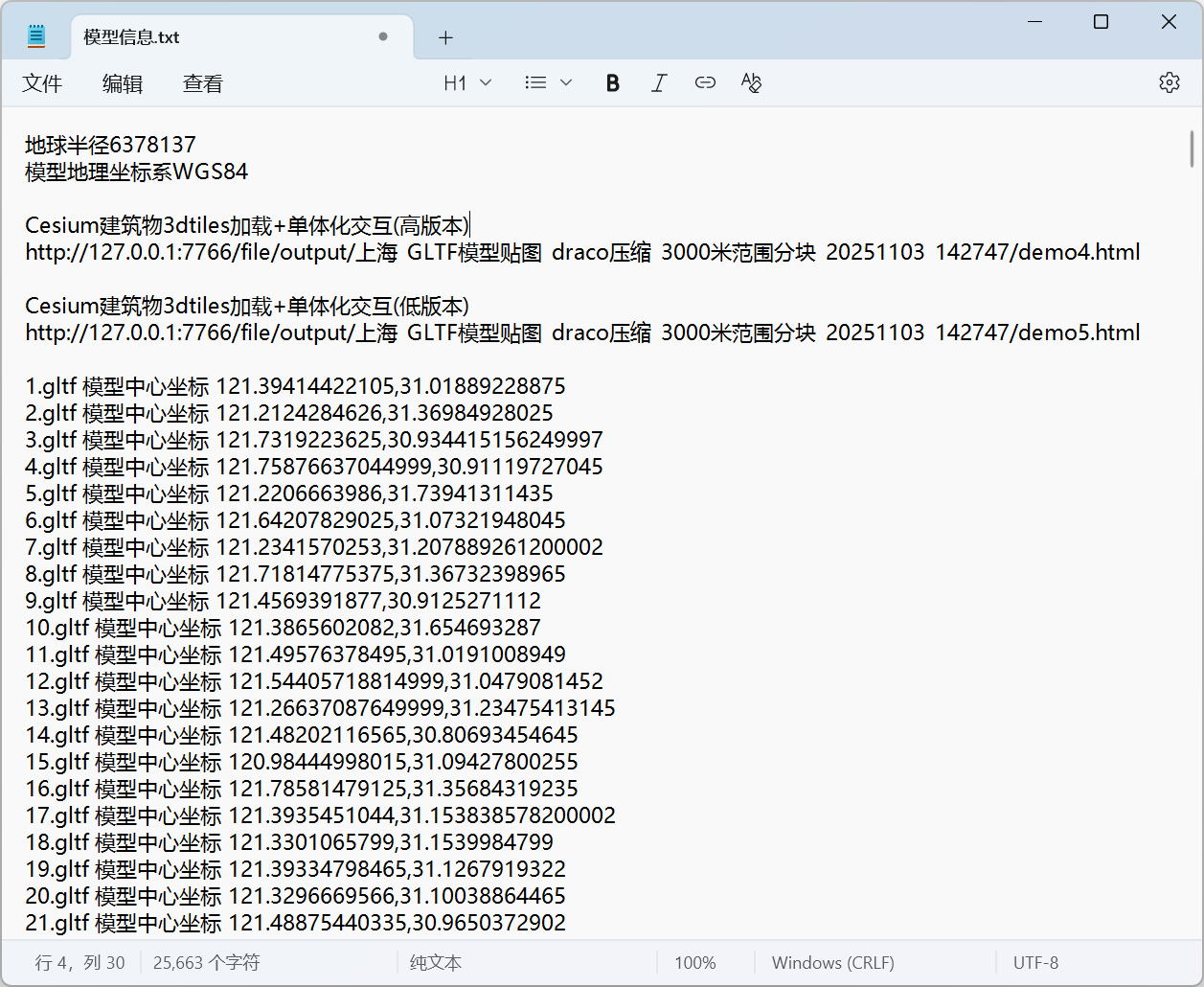

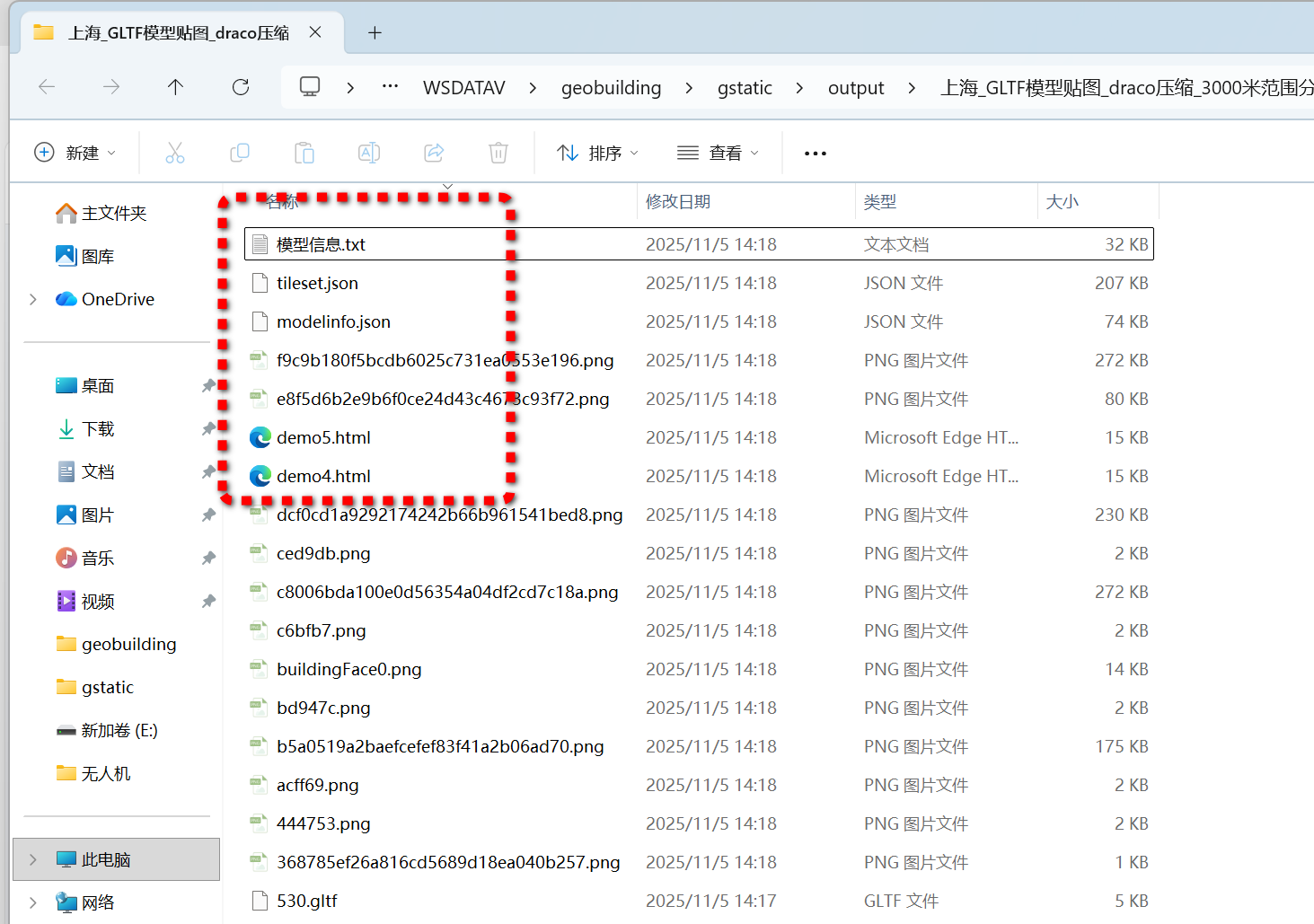

第二步，在导出后生成倾斜摄影的索引文件tileset.json文件. 3dtiles是cesium推出的数据标准，支持直接将gltf模型作为切片加载。

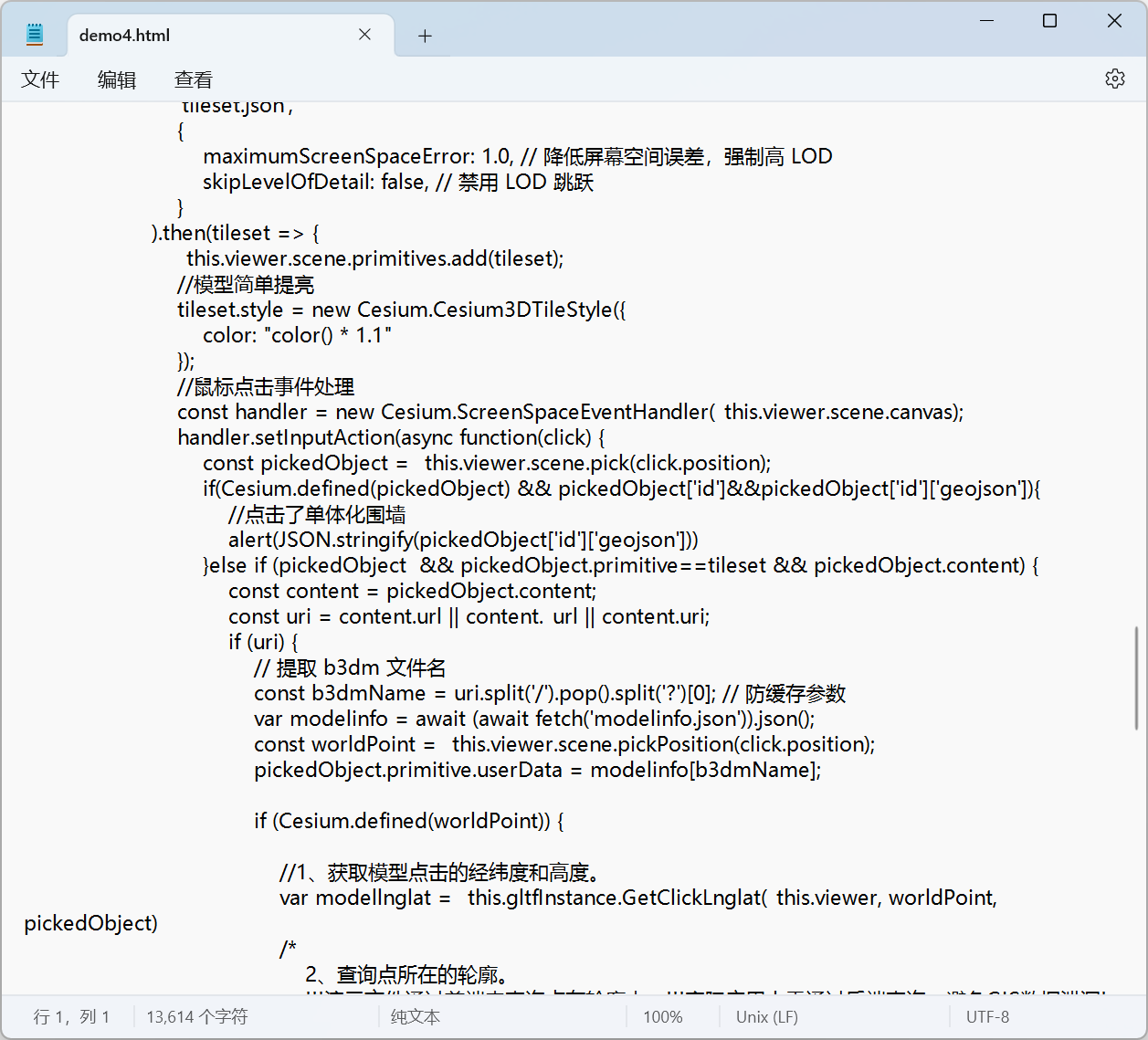

同时导出了基于cesium的3dtiles加载和单体化拾取建筑代码。代码中详细注释了cesium点击事件，楼栋单体化高亮代码。

 Cesium.Cesium3DTileset.fromUrl('tileset.json',{maximumScreenSpaceError: 1.0, // 降低屏幕空间误差，强制高 LODskipLevelOfDetail: false, // 禁用 LOD 跳跃}).then(tileset => {_this.viewer.scene.primitives.add(tileset);//模型简单提亮tileset.style = new Cesium.Cesium3DTileStyle({color: "color() * 1.1"});//鼠标点击事件处理const handler = new Cesium.ScreenSpaceEventHandler(_this.viewer.scene.canvas);handler.setInputAction(async function(click) {const pickedObject = _this.viewer.scene.pick(click.position);if(Cesium.defined(pickedObject) && pickedObject['id']&&pickedObject['id']['geojson']){//点击了单体化围墙alert(JSON.stringify(pickedObject['id']['geojson']))}else if (pickedObject  && pickedObject.primitive==tileset && pickedObject.content) {const content = pickedObject.content;const uri = content.url || content._url || content.uri;if (uri) {// 提取 b3dm 文件名const b3dmName = uri.split('/').pop().split('?')[0]; // 防缓存参数var modelinfo = await (await fetch('modelinfo.json')).json();const worldPoint = _this.viewer.scene.pickPosition(click.position);pickedObject.primitive.userData = modelinfo[b3dmName];if (Cesium.defined(worldPoint)) {//1、获取模型点击的经纬度和高度。var modellnglat = _this.gltfInstance.GetClickLnglat(_this.viewer, worldPoint, pickedObject)/*2、查询点所在的轮廓。!!!演示文件通过前端来查询点在轮廓内。!!!实际应用中需通过后端查询，避免GIS数据泄漏!内置属性解释https://i1.hdslb.com/bfs/article/55509bc62ca58bb6a8463819342258cd98081c25.png@1192w.avif如果一个建筑体包含多个gis轮廓数据。在Geobuilding软件内对建筑体的gis数据【选择框】-打组。打组后这些gis数据有相同的属性值groupid根据groupid可找到关联数据*/let geojson = await (await fetch('geojson/' + pickedObject.primitive.userData.geojson)).text();let result = geojson.split("\n").map(function(r) {return JSON.parse(r);});var hitgeo,pointCircle = turf.circle(turf.point([modellnglat.lng, modellnglat.lat]), 1, {units: "meters"});for (let i = 0; i < result.length; i++) {//检查点是否在轮廓内。点扩大成圆判断相交，防止边缘点计算误差if (turf.booleanIntersects(pointCircle, result[i])){var demheight = result[i].properties.demheight;var clickheight = modellnglat.height - demheight;if(clickheight>= result[i].properties.pfh*result[i].properties.minfloor && clickheight<= result[i].properties.roofHeight+result[i].properties.pfh*result[i].properties.minfloor + (result[i].properties.wfh*result[i].properties.floor)){hitgeo = result[i]break;}}}if(!hitgeo) {console.log("没有找到轮廓")return;}//原始geojson数据//alert(JSON.stringify(hitgeo))//3、对hitgeo并进行偏移转换(相对于模型)。hitgeo = _this.gltfInstance.TransFeature(hitgeo, pickedObject);//4、将geojson转换成cesium世界坐标，添加单体化高亮围墙。var wallpos = turf.buffer(hitgeo, 1, {units: "meters"}).geometry.coordinates[0].map(function(z) {return Cesium.Cartesian3.fromDegrees(z[0], z[1], hitgeo.properties.gltfbheight)})if (wall) wall.remove();wall = new WallObject.FlowWall(_this.viewer,wallpos,{copyright:'geobuilding',wallHeight: hitgeo.properties.wfh*hitgeo.properties.floor,wallColor: Cesium.Color.fromCssColorString('rgba(0, 255, 26, 0.3)'),duration: 1000,materialType: 3,});wall.flowWallEntity.geojson = hitgeo;}else {console.log('无法获取点击点的世界坐标');}}}}, Cesium.ScreenSpaceEventType.LEFT_CLICK);});
