MS7210兼容HDMI1.4b标准方案、MS7210驱动最高分辨率支持 4K@30Hz，最高采样率达到 300MHz

MS7210 是一款强大的HDMI发送，它兼容HDMI1.4b标准，并支持3D视频传输 HD 发送输入输出最高分辨率支持 4K@30Hz，最高采样率达到 300MHz。支持 YUV 和 RGB 之间的色彩空间转换，数字接口支持 YUV 以及 RGB 格式输入。 IIS 接口以及 S/PDIF 接口支持高清音频的传输，其中 S/PDIF 接口既可以兼容IEC61937 标准下的压缩音频传输，同时还支持高比特音频（HBR）的传输，在高比特音频（HBR）模式下，音频采样率最高为 768KHz。 IIC 地址可以根据 SA 引脚进行选择。当 SA 引脚上拉到 DVDD 电压或者悬空时，地址为 0xB2。当 SA 引脚连接到地时，地址为 0x56。其数字 I/O 电源 DVDD 供电可支持 3.3V、2.5V、1.8V。

音频方面，MS7210通过IIS和S/PDIF接口支持高清音频传输。S/PDIF接口不仅兼容IEC61937标准的压缩音频，还支持高比特音频（HBR）传输，最高音频采样率可达768KHz。 此外， 是高清传输的理想选择，无论是视频还是音频，都能提供卓越的性能。

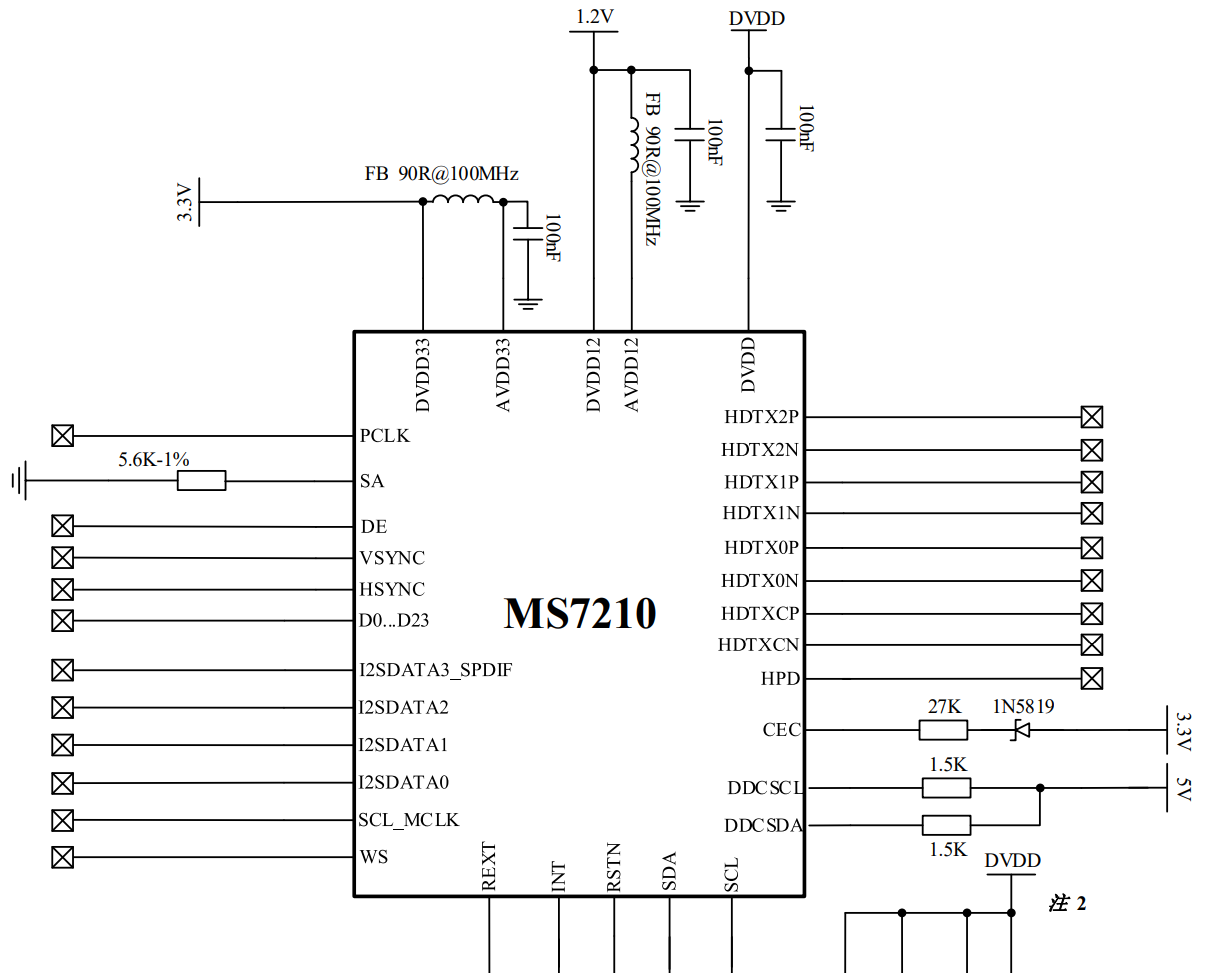

MS7210，上电时序没有特殊的要求。最好的一种情况是，T1 小于 10ms。DVDD 与DVDD33 电源上电时序保持一致，在 DVDD12 与 DVDD33 电源稳定后再进行复位是一种比较可靠的上电方式

视频转换/机顶盒

作为HDMI 信号传输的核心组件，通过 TMDS 技术实现差分信号传输，广泛应用于视频设备的数据编码与抗干扰处理

适用于数字标牌、工业显示设备等需要高清视频与音频传输的场景

HD 发送设备

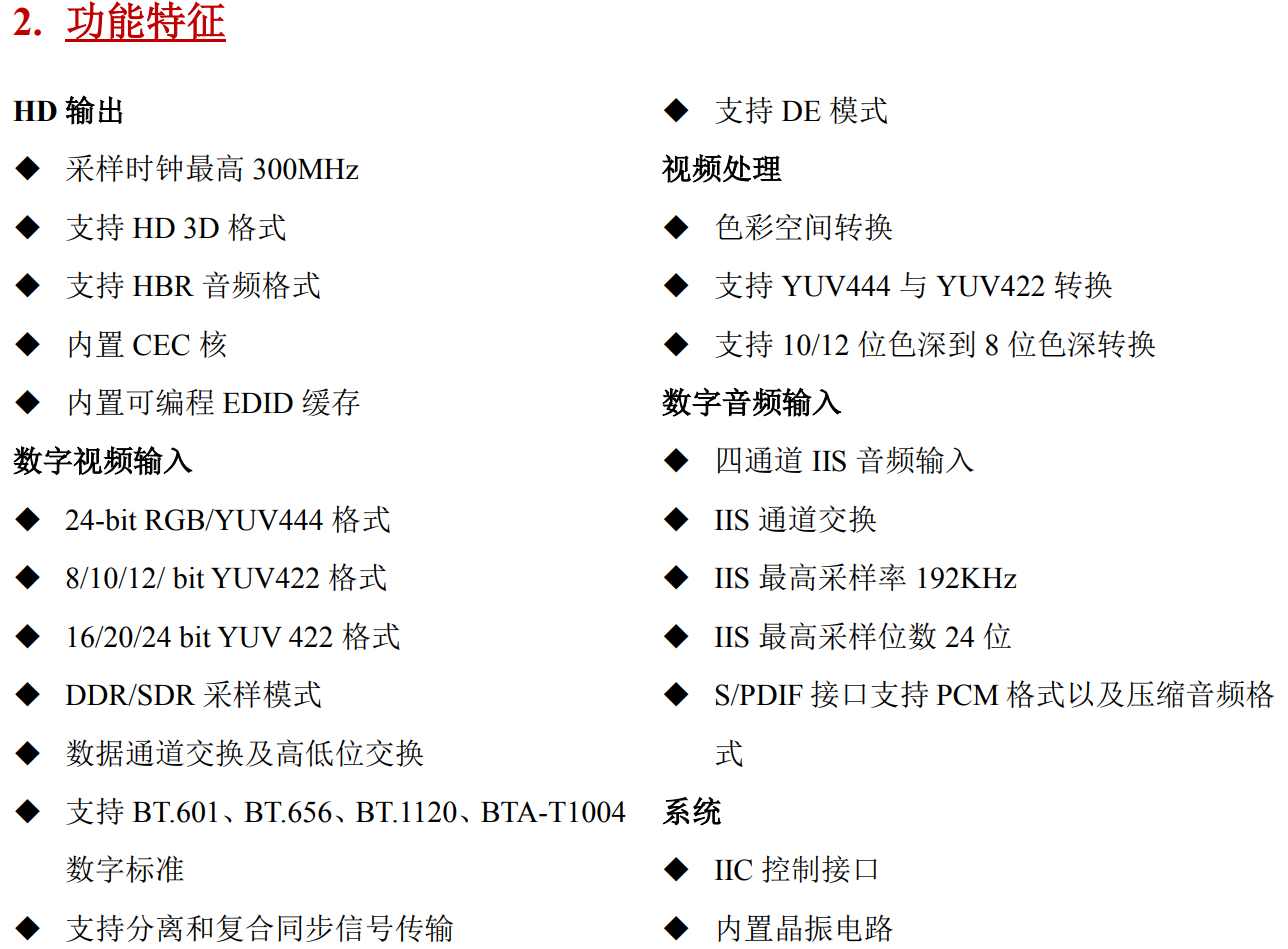

MS7210支持数字RGB/YUV转HDMI1.4b，将在HDMI与相同功能的龙迅、微驱（Explore）、新联阳（ITE）相比，具有以下特点及优势：

◆   数字视频输入：兼容HDMI1.4b版本，支持24-bitRGB/YUV444格式、8/10/12/ bit YUV422格式、16/20/24 bit YUV422格式，支持BT.601、BT.656、BT.1120、BTA-T1004数字标准，支持数据通道交换及高低位交换，支持DE模式；

◆   视频处理：视频处理支持色彩空间转换，支持YUV444与YUV422转换，支持10/12bit色深到 8 bit色深转换；

◆   数字音频输入：具备四通道IIS音频输入，支持IIS通道交换，支持IIS最高24bit 192KHz采样率，S/PDIF接口支持 PCM 格式以及压缩音频格式；

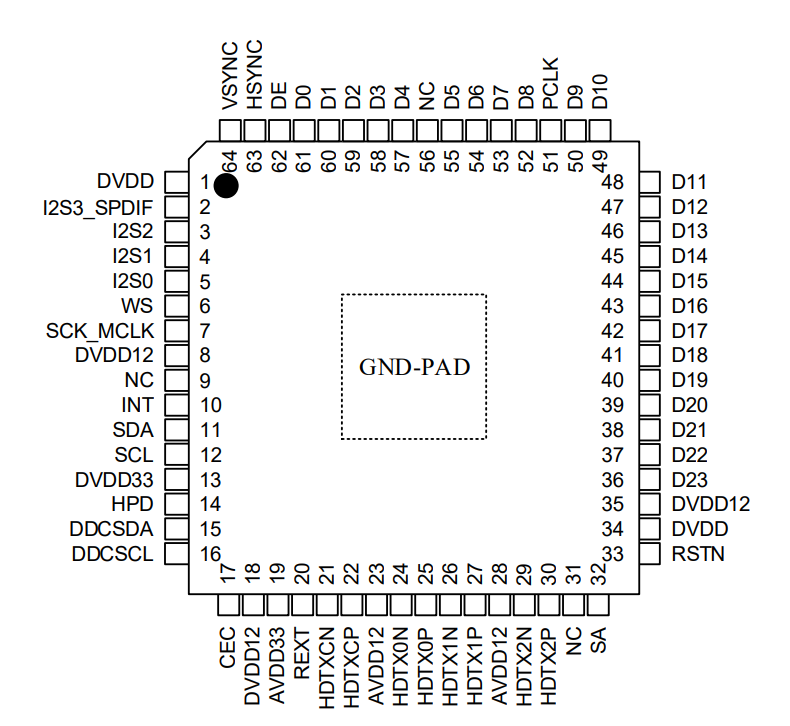

◆   替 换：MS7210 QFN64(9mm×9mm)Pin to Pin替换ITE66121FN，仅需调试适配软件即可！
