使用STM32CubeMX创建STM32N6的LOAD RUN工程 LAT1587

关键字：STM32CubeMX,Load&Run,LRUN,STM32N6

压缩包下载：LAT1587 使用STM32CubeMX创建STM32N6的LOAD RUN工程

1. 前言

在STM32N6的固件包STM32Cube_FW_N6_V1.1.1中包含了Template_FSBL_LRUN的项 目模版，但不是基于STM32CubeMX创建的，本文基于STM32N6-DK开发板，就如何基于MX 创建一个从NOR Flash启动的Load&Run项目，以及一些注意事项，帮助客户快速创建并理解其操作。

2. 操作步骤

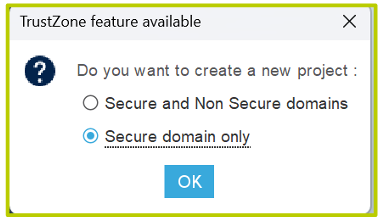

1. 首先选择芯片，创建一个Secure工程。

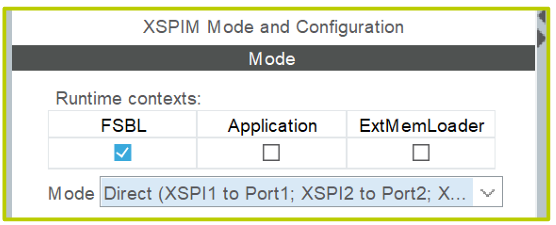

2. 使能XSPIM模块，XSPIM可以实现XSPI外设模块对应引脚的IO映射，必须先使能XSPIM 模块后，才能使能XSPI外设。

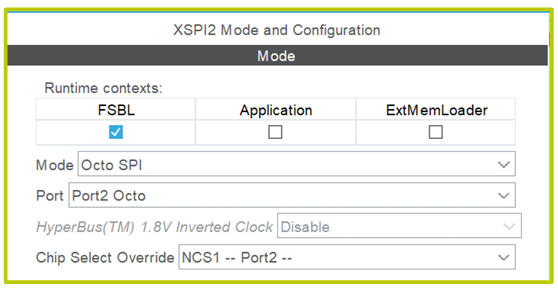

3. 根据实际电路使能XSPI外设，选择对应的Port，这里配置的是XSPI2。

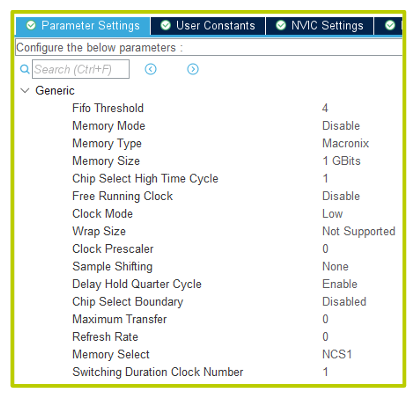

4. 根据NOR芯片手册，配置相关参数

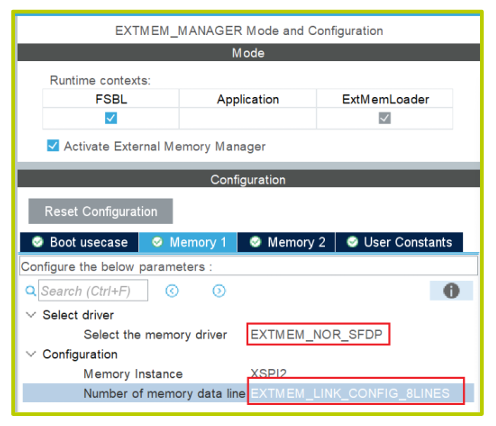

5. 选择Middleware中的EXTMEM_MANAGER，对Memory进行配置，STM32N6-DK开发 板的NOR Flash为Macronix的MX66UW1G45G（1.8V 1G-BIT [X1/X8] DTR），支持 SFDP（MX66UW1G45G）模式，所以选择EXTMEM_NOR_SFDP驱动即可，如果使用的 NOR Flah不支持SFDP，也可以选择EXTMEM_USER，需要用户完成NOR Flash的相关驱 动程序。再选择实际的data line的数目。

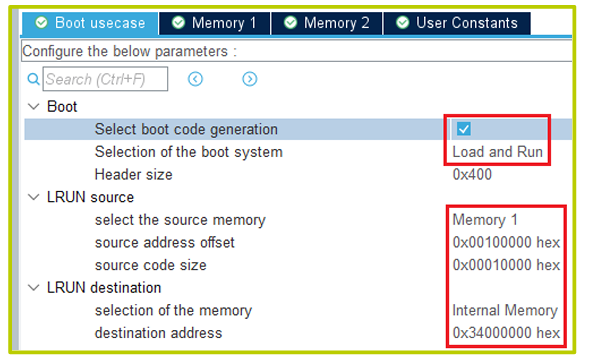

6. 选择生成Boot代码，采用Load and Run的方式，即将NOR Flash中的APP代码先Load 到RAM中，再跳转到RAM中去Run。

LRUN Source 中的Source address offset 即 APP 代码在NOR Flash中存放的地址偏 移，设定0x00100000，即实际地址为XSPI2的映射基地址（0x70000000）+偏移地址 （0x00100000）= 0x70100000。Source code size 在此处不重要，随意设置个值即可，因 为实际要搬移的代码大小的值会在签名时填写到APP的header中。

LRUN destination 即代码搬移到的目标地址，也就是实际运行代码的地方，可以选择内部 SRAM，如果有外部RAM，也可以选择在外部RAM中运行。 上面说的是APP的地址偏移，Boot自身的偏移地址默认为0，即实际地址为XSPI2的映 射基地址0x70000000，也就是BootRom加载FSBL时，会从这个地址开始搬移代码。

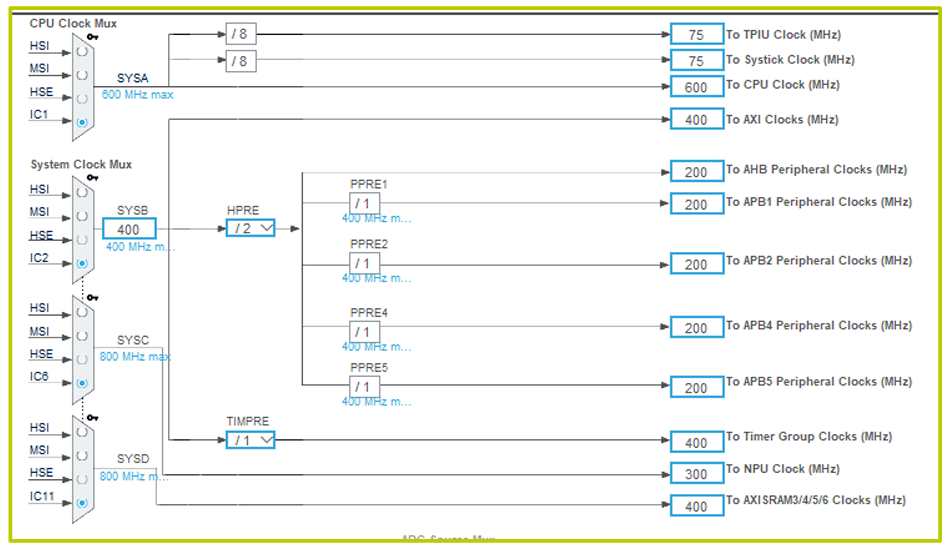

7. 配置时钟，根据实际需求进行配置。

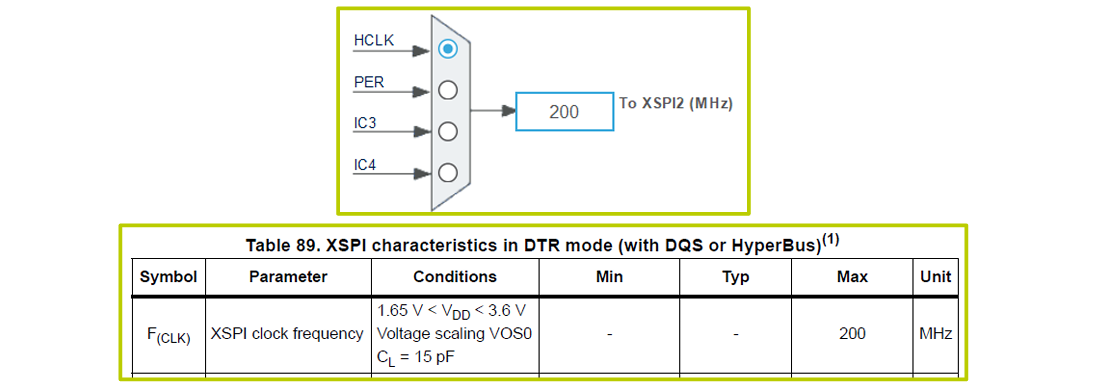

8. 配置对应XSPI的时钟，注意并不是所有情况都能配置到200MHz，需要根据实际硬件条件 （包括SDR/DTR模式、是否有DQS、以及NOR Flash芯片的最大速度等）及XSPI的供电 电压来选择合适的频率，详见其Datasheet。

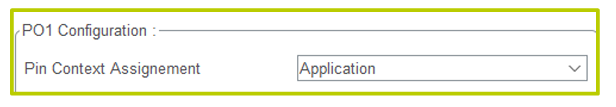

9. 设置一个输出GPIO控制LED，并分配到APP，用于应用代码的测试。

10. 生成FSBL和APP代码。

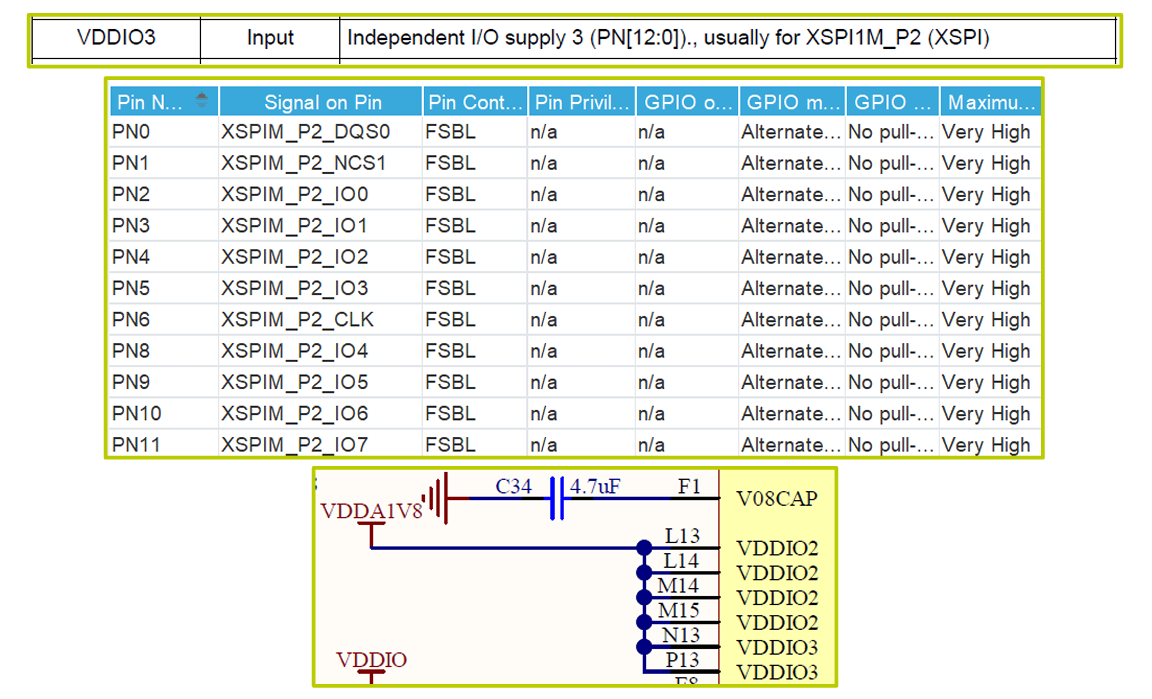

11. 由于VDDIO3是PN[12 :0]的独立电源，因此其电压选择要和NOR Flash的电压范围一致， 在STM32N6-DK开发板上，供电电压为1.8V。

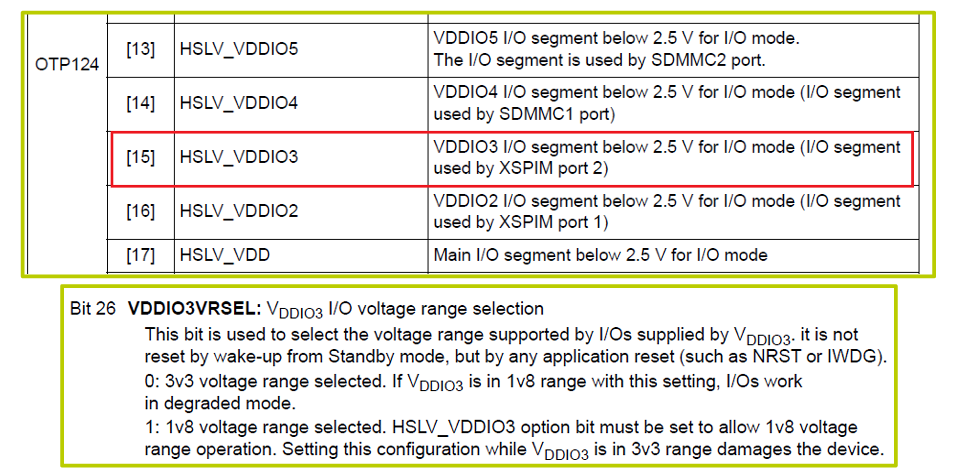

当电压为1.8V时，还需要通过设置OTP124[bit 15]及PWR_SVMCR3的VDDIO3VRSEL 来选择供电电压，即HSLV(High Speed Low Voltage)的配置。

OTP的设置可以通过STM32CubeProgrammer，也可以在代码中通过BSEC实现（参考 FW包Example中的BSEC例程），注意OTP(one-time programming)正如其名，只能操作 一次，一旦修改后就不能被再次修改，因此一定要根据实际的硬件情况去配置。

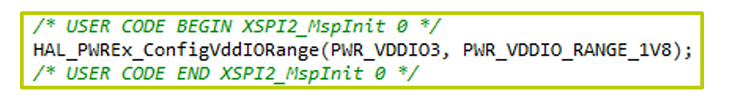

VDDIO3VRSEL可以通过HAL库提供的如下API进行设置，一定要根据实际的供电电压去 设置，否则会使IO工作在降级模式，甚至损坏MCU。

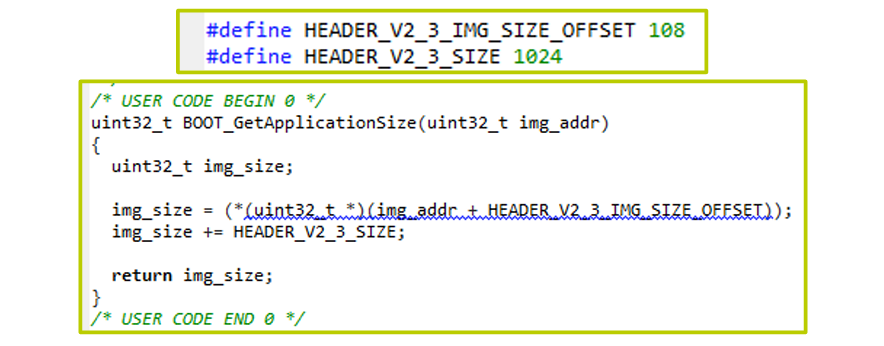

12. 在第6步中我们提到过Source code size在CubeMX中的配置并不重要，因为APP image 的大小信息会加到其签名后的Header中，这就需要我们重定义BOOT_GetApplicationSize 这个弱函数。

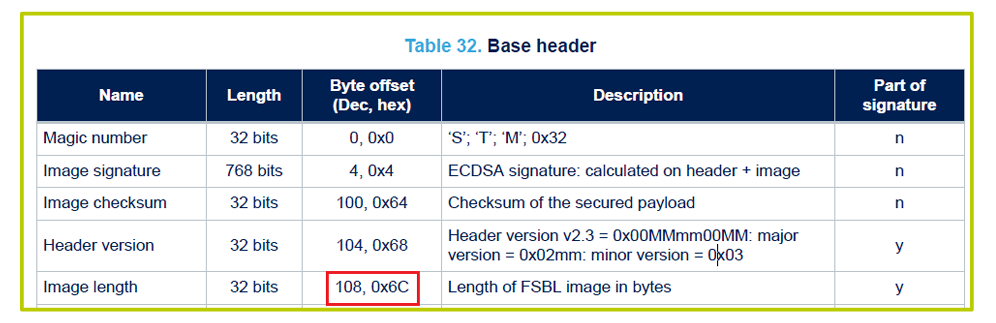

APP的总大小包含APP本身和其Header大小，我们曾在CubeMX中配置过Header的 大小为0x400，因而此处HEADER_V2_3_SIZE定义为1024。而Header第108 Byte偏移处的 内容表示image的大小，因此HEADER_V2_3_IMG_SIZE_OFFSET被定义为108，各字段的详细 说明见UM3234。

13. 在生成的APP工程中添加一个简单的LED toggle的代码用于测试，然后即可分别编译FSBL 和APP工程。

14. 参考《LAT1491 STM32N6的FSBL基本流程介绍》中的步骤对生成的FSBL和APP的二进制 目标文件进行签名、下载、调试即可。

3. 总结

本文介绍了如何通过STM32CubeMX创建第一个基于STM32N6的Load&Run工程，涉 及NOR Flash 的驱动，XSPI的软硬件匹配的注意事项、以及如何获取到Header中image size 等技术问题，帮助用户快速理解代码内容，并为用户配置自己的工程板时提供参考。
