前言

项目需求要做个类似Image2Lcd的软件，用来将图片转换为纯黑白的C语言数组格式保存，用来下发嵌入式端的屏幕显示。
这个需求应该是不太难的，直接用C语言读像素写点算法就能做，不过想到图像处理首先想到的技术还是OpenCV，于是准备用它来实现试试，顺便学习下这个库。

目前暂定技术路线：QT 6.6.1 MSVC2019 64bit + OpenCV – 4.12.0，都是目前比较新的环境。

MinGW和MSVC都可以配置OpenCV，但是OpenCV提供的安装包里是适配MSVC的版本，如果用MinGW需要重新编译源码。

一、OpenCV下载

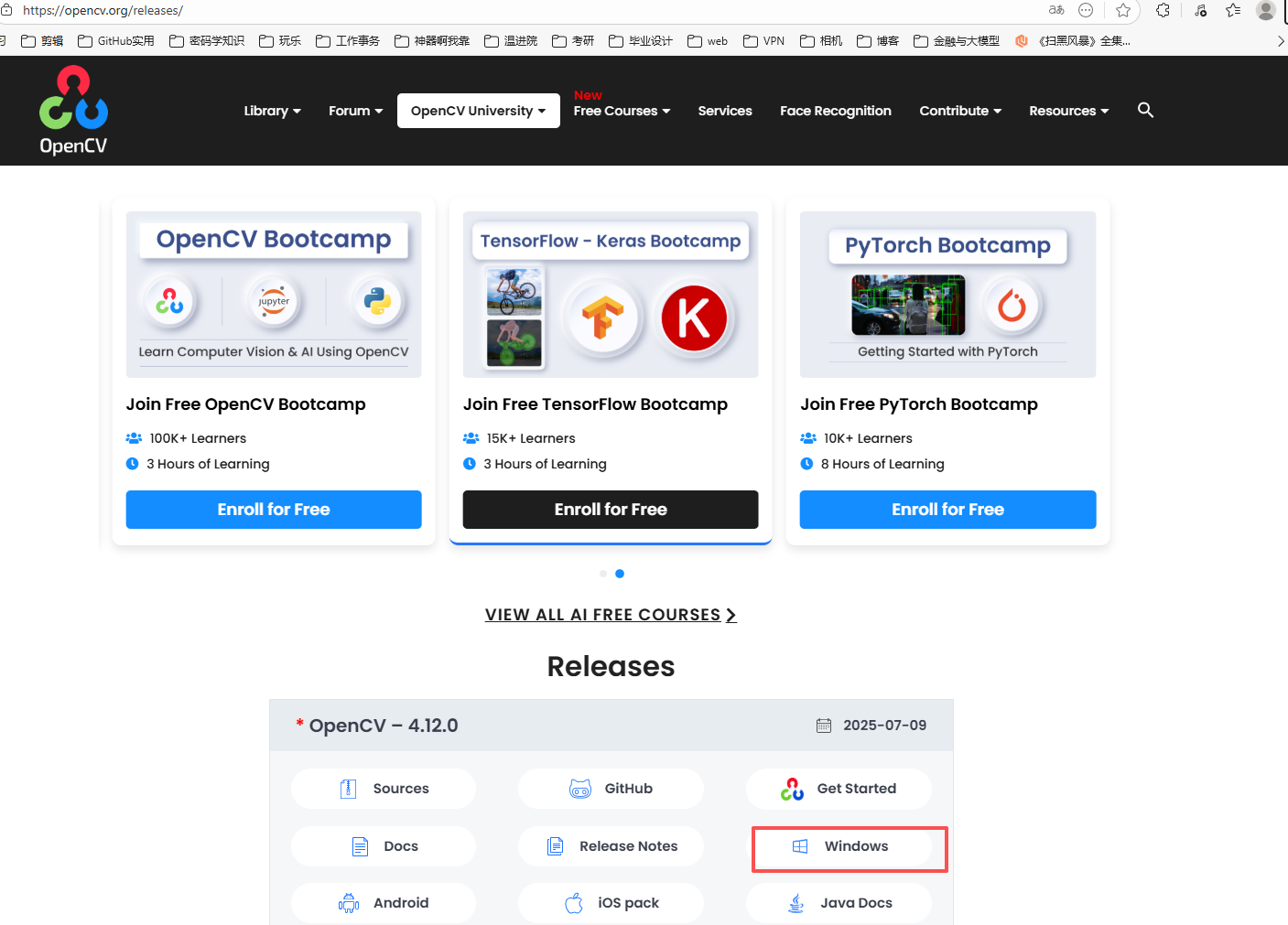

https://opencv.org/releases/
顺便一提，官网直接下载非常慢，只有十几KB，挂个代理会快很多
在这里插入图片描述

二、安装和运行

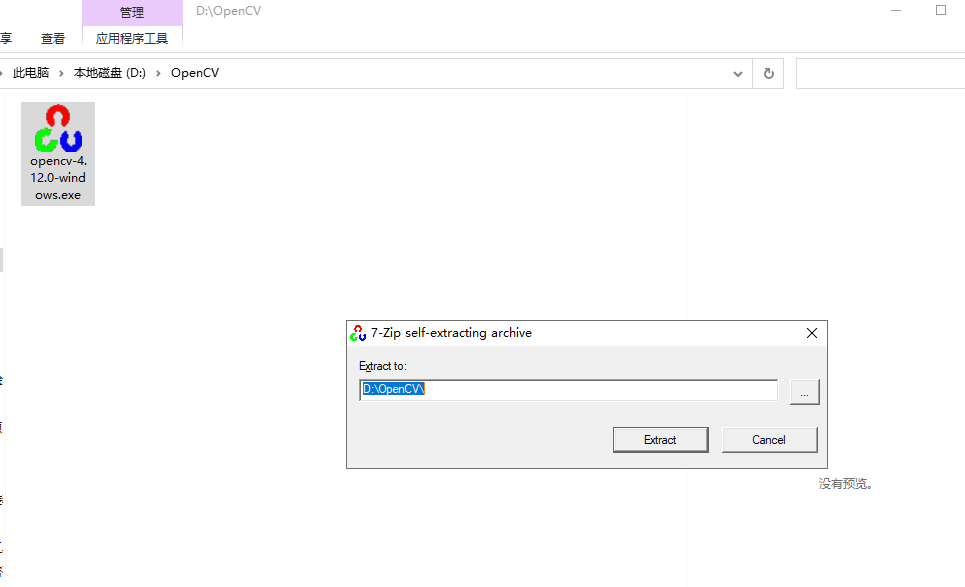

1.运行exe

这个官方的exe包看着应该就是个压缩包，不是一般的那种软件安装包。
在这里插入图片描述

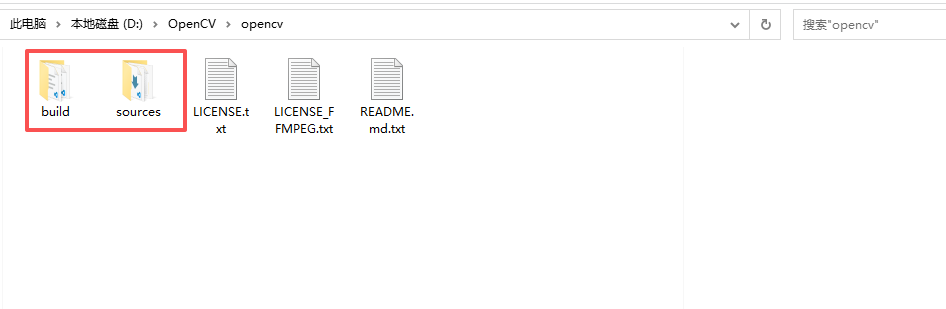

解压完成，得到了sources源码和build编译后的输出文件

2.QT项目配置

创建一个最简单的widget项目后。

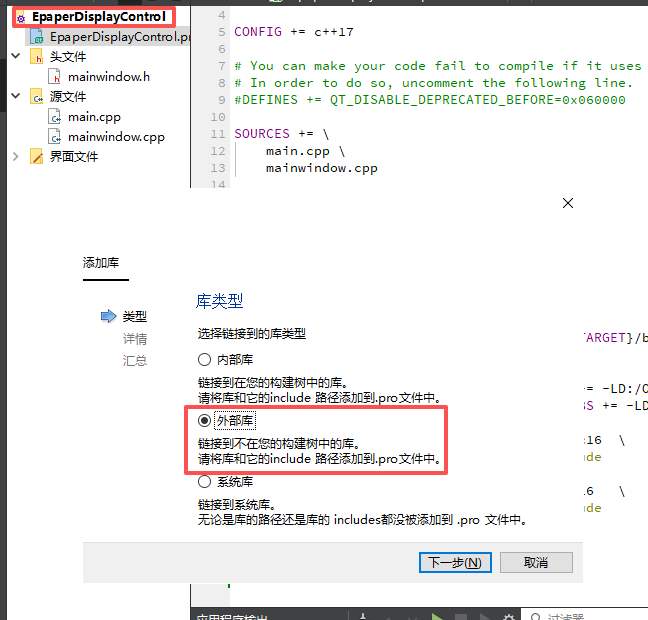

右键项目，选择“添加库”，弹出如下窗口，选择“外部库”

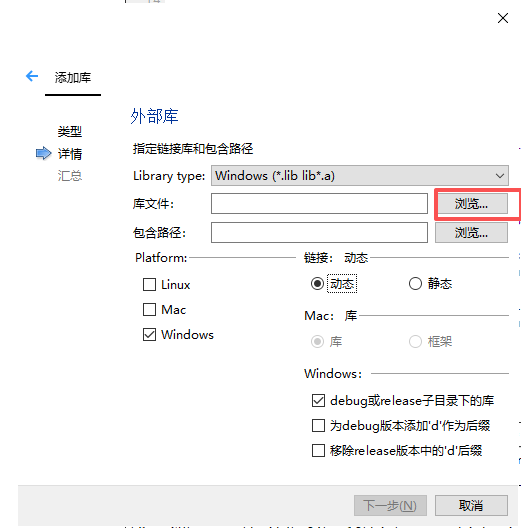

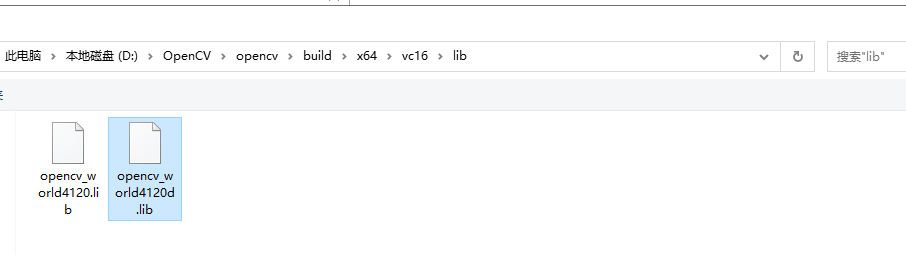

选择安装路径下的opencv/buiold/x64/vc64/lib目录下的lib文件，其中以d结尾的是debug版本，无d结尾的是release版本，任选其一即可，另一个会自动被添加进来
在这里插入图片描述

在这里插入图片描述

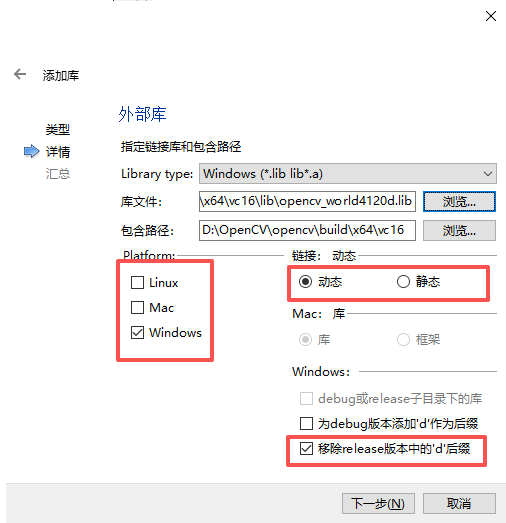

此处以选择了debug版本为例子，勾选“移除release版本中的‘d’后缀”即可自动将release版本的添加至项目中

在这里插入图片描述
至此，在项目的.pro文件中会被添加如下的配置信息

win32:CONFIG(release, debug|release): LIBS += -LD:/OpenCV/opencv/build/x64/vc16/lib/ -lopencv_world4120
else:win32:CONFIG(debug, debug|release): LIBS += -LD:/OpenCV/opencv/build/x64/vc16/lib/ -lopencv_world4120dINCLUDEPATH += D:/OpenCV/opencv/build/x64/vc16
DEPENDPATH += D:/OpenCV/opencv/build/x64/vc16

还需要手动为项目配置include路径和bin路径，参考如下：
其中build/include为各头文件所在位置；
/build/x64/vc16/bin/为动态库dll文件所在位置；
下面的参考代码中dll所在位置被注释起来是因为不太推荐这样直接添加，因为在编译阶段是不读取动态库的，容易出现警告，不过不影响项目使用。

win32:CONFIG(release, debug|release): LIBS += -LD:/OpenCV/opencv/build/x64/vc16/lib/ -lopencv_world4120
#                                               \ -LD:/OpenCV/opencv/build/x64/vc16/bin/ -opencv_worl4120.dll
else:win32:CONFIG(debug, debug|release): LIBS += -LD:/OpenCV/opencv/build/x64/vc16/lib/ -lopencv_world4120d
#                                               \  -LD:/OpenCV/opencv/build/x64/vc16/bin/ -opencv_worl4120d.dllINCLUDEPATH += D:/OpenCV/opencv/build/x64/vc16  \D:/OpenCV/opencv/build/includeDEPENDPATH += D:/OpenCV/opencv/build/x64/vc16   \D:/OpenCV/opencv/build/include

上文提到不太推荐在pro中写动态库位置，以下是一般的配置动态库的方法：

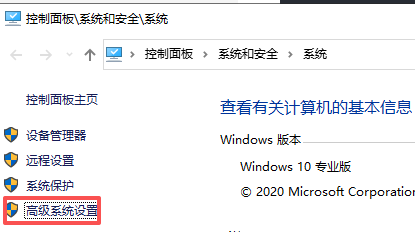

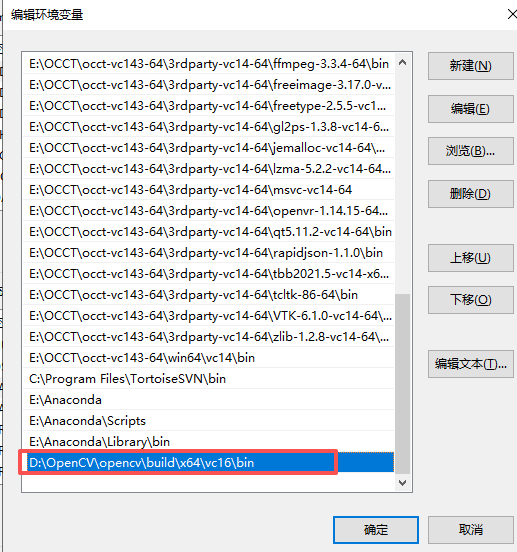

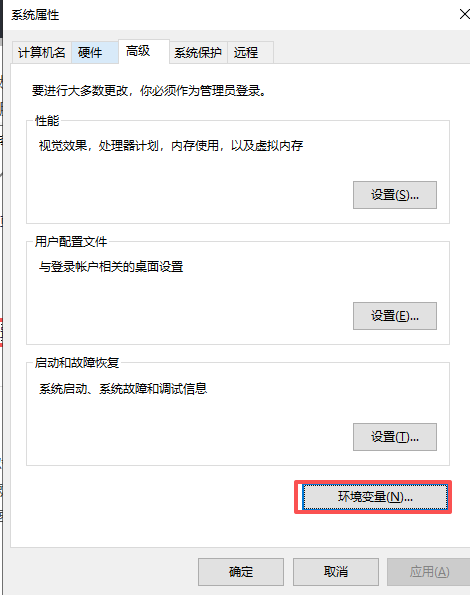

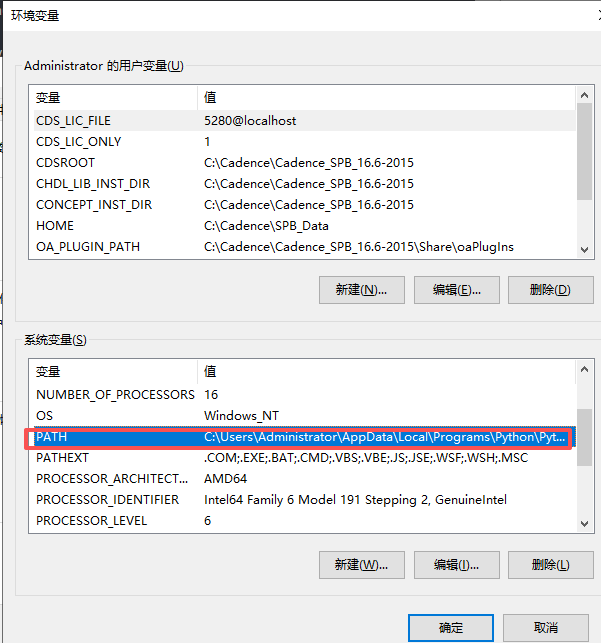

在右键“此电脑”–>属性–>“高级系统设置”–>环境变量–>系统变量里的“PATH”–>新建一条dll库所在的路径–>退出时所有界面需要点击确定，确保环境变量配置成功。
配置完bin文件夹所在的路径后，QT可能需要重启一下，让它重新读取系统的环境变量。
在这里插入图片描述

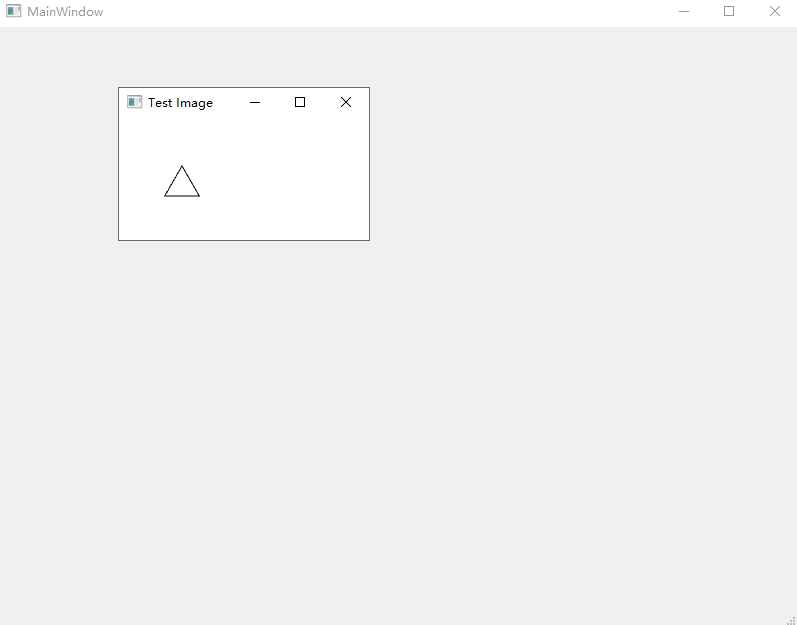

3.测试OpenCV

以上完成配置后，需要测试一下释放成功配置了OpenCV
简单修改了下widget项目的main函数来调用openCV，
其中“cv::”后的三句代码是OpenCV测试的代码，打开了一张bmp图片并显示它，
其余为QT项目的基础代码。

#include "mainwindow.h"#include <QApplication>
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>using namespace cv;int main(int argc, char *argv[])
{QApplication a(argc, argv);MainWindow w;cv::Mat image = cv::imread("E:/2025/1P/Elink/EpaperDisplayControl/EpaperDisplayControl/img/triangle.bmp");cv::namedWindow("Test Image");cv::imshow("Test Image", image);w.show();return a.exec();
}
