2025 年山西省职业院校技能大赛（高职教师组）移动应用设计与开发赛项样题

2025年山西省职业院校技能大赛（高职教师组）移动应用设计与开发赛项样题

模块一 需求分析与设计

一、模块考核点

模块分值：25 分。
本模块重点考查参赛选手收集、分析和归纳客户需求，清晰梳理业务流程，编制规范的需求规格说明书，熟练使用UI设计软件进行产品UI/UE设计，掌握正确的UI设计方案，设计出符合业务逻辑和人体工学的移动应用原型的能力。
二、任务要求

1. 根据给定的竞赛任务需求说明，利用“需求规格说明书 (模板)
   .docx”和相关工具软件 (如：Visio 等)，归纳模块关键需求，绘制对应业务流程图、用例图、时序图，并分析数据需求绘制E-R图，完成“需求规格说明书.docx”文档编写。
2. 利用原型设计工具 Adobe XD或者Axure RP 创建项目“产品原型” ，根据给定的竞赛任务需求说明，使用原型设计工具 Adobe XD或者Axure RP和图片处理软件Adobe Photoshop 进行软件原型设计，使之符合UI设计规范，同时实现原型界面之间交互的功能。
   (1) 使用Adobe XD或者Adobe RP软件，参照模块功能要求，进行该
   功能模块的页面原型设计。
   (2) 画板尺寸为750×1334px，状态栏高度40px，标题栏高度为88px，标签栏高度为98px。
   (3) 当内容超出高度区域时，设置滚动区域来显示内容。
   (4) 画板要对齐，页面版式布局合理、美观，内容完整；同样功能请复用样式，避免一种功能、两种样式的情况。
   (5) 原型要有交互设计内容，用户体验良好。
   (6) 在满足基本的原型设计需求上，选手可以针对用户体验的提升增加更多的设计。
3. 将最终完成的“需求规格说明书.docx”文档，设计稿源文件 “产品原型.rp”或者“产品原型.xd”提交至竞赛管理平台。
   三、竞赛任务
   （一）任务主题
   随着人们生活和工作的信息化、网络化、数据化持续加深，传统的党建工作方式对党员，特别是年轻一代党员的吸引力和凝聚力在降低。智慧党建是运用数字信息化新技术，整合各方资源，更有效地加强组织管理，提高服务群众的水平，扩大党在网络世界的存在感和数字化影响力，提高党的执政能力，巩固党的执政基础的新平台、新模式、新形态。
   通过智慧党建系统建设，主要解决党建宣传、学习、管理、资源等方面的基础问题，使党建管理从模糊走向精确，改变了以往手工操作、人工管理等存在的随意性、模糊性不足，通过量化计分、实时智能分析、自动提醒服务等实现党建管理的精确化、智能化、人文化和科学化。
   （二）任务描述
   参赛选手根据客户提供的任务需求描述，按照模块一的任务要求，完成“需求规格说明书”和“产品原型”设计任务。

任务1：看电影界面设计

任务说明：

1. 电影主页面页面包括顶部导航栏（返回按钮与标题）、宣传幻灯片、搜索框、电影服务板块（如推荐、热门、订票、周边）、热映电影（包含电影封面、名称、购票按钮）。点击电影进入电影详情页面。
2. 电影信息详情页分别展示电影封面图片、电影名称、评分、上映时间、想看人数、简介和影片评论等信息。

任务2：个人中心界面设计

任务说明：

1. 个人中心页面显示用户头像、账户、个人信息页面入口、订单列表页面入口、修改密码页面入口、意见反馈页面入口、“退出登录”按钮。
2. 个人信息页面标签栏显示本页面标题，界面包含：头像、昵称、性别、联系电话、“保存”按钮。
3. 订单页面标签栏显示本页面标题，页面内容展示所有订单数据信息，订单显示信息有：订单号、订单价格、订单生成日期。

任务3：门诊预约界面设计

任务说明：

1. 首页为本市医院推荐展示图，顶部栏提供“搜索”和“返回”功能，下方可用列表或矩阵排布的方式展示全市知名医院图片、名称、星级等信息。点击医院进入医院详情页。
2. 医院详情页顶部栏左侧设置“返回”按钮，页面布局 1/4 为医院幻灯片展示，1/2 为医院简介的文字，1/4 为“预约挂号”按钮。 3.点击“预约挂号”按钮，进入就诊人选择页面。页面展示标题
   栏和就诊人列表。列表展示已添加的就诊人和添加按钮。就诊人信息包含就诊人姓名、卡号。

任务4：数字图书馆界面设计

任务说明：

1. 数字图书馆主页面包括标题、图书馆列表。图书馆列表，列表项信息包括图书馆名称、图书馆具体地址、营业时间和营业状态，营业中的图书馆将优先展示。
2. 图书馆详情页面包括图书馆位置图片和图书馆信息。页面上方固定显示图书馆的位置图片。图书馆信息包括图书馆名称、图书馆具体地址、图书馆介绍、营业时间、营业状态和“评论”按钮。

任务5：对选定模块进行需求分析

任务说明：

1. 必须使用指定的《需求规格说明书（模板）》。
2. 根据给定的竞赛任务需求说明，对【门诊预约】模块进行需求分析。归纳对应任务的模块关键需求，绘制对应业务流程图、用例图、时序图，并分析数据需求绘制 E-R 图，完成“需求规格说明书.docx”文档编写。

模块二：移动应用开发

一、模块考核点

任务说明：

1. 必须使用指定的《需求规格说明书（模板）》。
2. 根据给定的竞赛任务需求说明，对【门诊预约】模块进行需求分析。归纳对应任务的模块关键需求，绘制对应业务流程图、用例图、时序图，并分析数据需求绘制 E-R 图，完成“需求规格说明书.docx”文档编写。

二、任务要求

1. 利用移动开发工具 Android Studio 或利用 HbuilderX工具打开对应的初始框架项目，按照任务描述完成APP功能开发。
2. APP界面版式应布局合理、美观，内容完整，用户体验良好。
3. APP需要与服务器数据交互，使用假数据则对应模块分值为0分。
4. APP要有交互设计内容，用户体验良好。
5. 将最终项目工程代码放置在“Module_B”文件夹中。需对应用进行打包，将生成的APK重命名为Module_B.apk并放置到“Module_B”文件夹中。将“Module_B”文件夹打包为压缩文件“Module_B.zip”
   ，提交到竞赛U盘中。
6. 后端服务接口地址：http://192.168.1.100:8083。
   三、竞赛任务
   （一）任务主题
   随着第五代移动通信技术（5G）高速发展，推动新一代信息技术与各个行业的融合发展，“智慧城市”这一概念随着城市化进程的快速发展应运而生。
   数字生活是指利用新一代信息技术，以整合、系统的方式管理城市运行体系，让城市中各个功能彼此协调运作，为城市中的企业提供优质的发展空间，为市民提供更高的生活品质，让城市成为适合人全面发展的城市，涵盖了智慧服务、智慧养老、智慧党建、智慧环保、智慧社区、精准扶贫、时代楷模等数十个场景。
   （二）任务描述
   参赛选手按照模块一的任务要求，完成所有移动应用功能开发任务。

任务1：应用架构设计

设 计 数 字 生 活 App ， 利 用 移 动 开 发 工 具 （ Android Studio/HbuilderX）打开初始框架项目，项目 App 命名为“数字生活”，实现项目的基本框架设计，并封装App 与服务器通讯模块。

任务2：实现用户登录功能

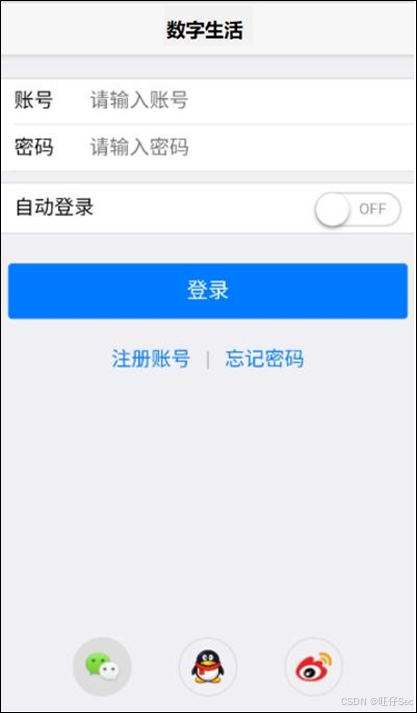

实现数字生活App 的登录页面，包括App 的标题、账户和密码、自动登录切换按钮、登录按钮，以及微信、QQ 和微博快捷登录的图标。
输入账户和密码后，点击登录按钮，进入主界面。

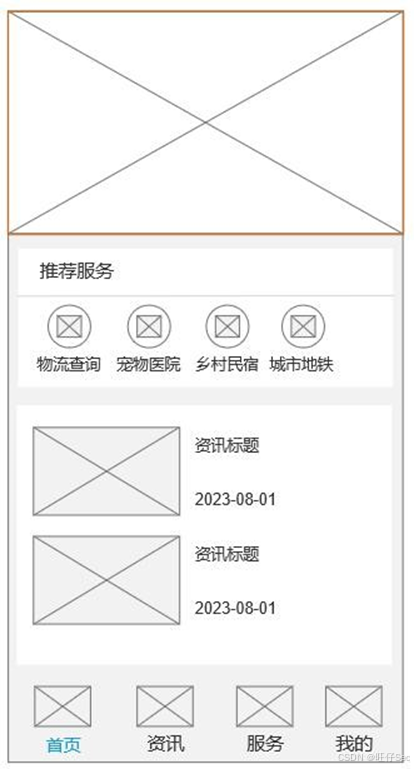

任务3：实现主界面功能

1. 主界面显示系统广告轮播图，点击轮播图跳转至新闻对应详情页面。
2. 显示App 各领域应用服务入口，以图标和名称为单元宫格方式显示，手机端每行显示 4 个，共两行，第 2 行最后一个显示“更多服务”。
3. 推荐服务下方展示 4 条推荐的新闻资讯信息，包含新闻封面图片、标题、副标题、发布时间。
4. 显示底部导航栏，采用图标加文字方式显示，图标在上，文字在下，点击标签进入对应页面，并颜色标记当前页面所在导航栏。

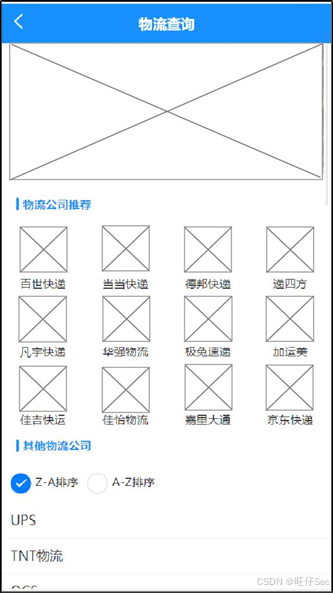

任务4：实现物流查询功能

1. 在App 主页面上，点击“物流查询”按钮，进入物流查询主页面，页面显示返回上一页按钮、搜索输入框、广告轮播图、物流公司推荐、下方显示其他物流公司列表。
   （1） 搜索输入框：输入运单号后，点击软键盘“搜索”按钮，判断输入数据合法性后，跳转至物流运单详情页面。物流详情页展示物流信息。
   （2） 广告轮播图：每间隔 3 秒切换广告图。
   （3） 物流公司推荐:以图标和名称为单元格方式显示，手机端显示 4 个，共三行，每个类目入口布局显示为公司logo 和物流公司名称，点击图标可以进入对应物流公司详情页面。
   （4） 其他物流公司列表：列表项显示物流公司名称，顺序按照物流公司名称首字母排列，可以通过选项切换的方式降序或者升序显示。

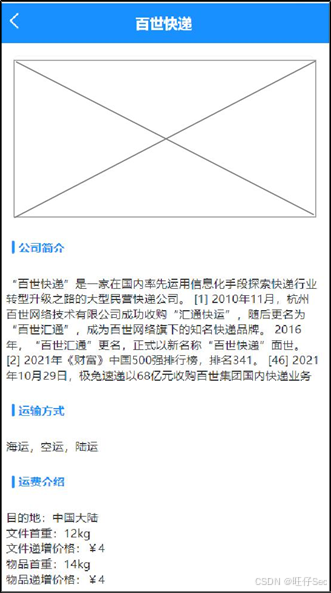

2. 物流公司详情页面：点击首页的物流公司推荐图标信息，进入对应物流公司详情页面，页面展示新闻资讯轮播、公司简介、运输方式介绍、运费介绍信息。

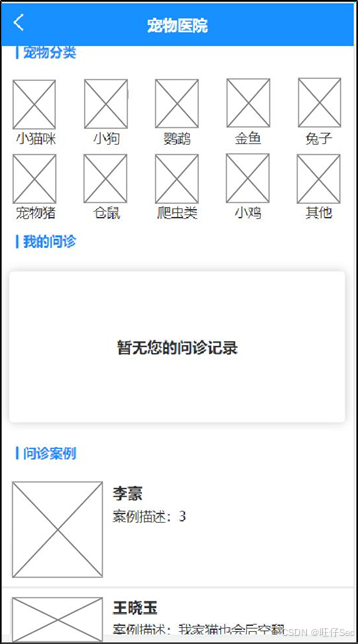

任务5：实现宠物医院功能

在App 主页面上，点击“宠物医院”按钮，进入宠物医院页面。 1.进入宠物医院主页面，页面显示返回上一页按钮、宠物种类标
题和种类、我的问诊标题和问诊列表、问诊案例标题和案例列表。
（1） 宠物种类：包括狗、猫咪、小宠、水族、鸟、爬虫等种类；以宫格形式显示，每行 5 个，每个宫格内显示种类图标和种类名称，点击种类跳转至找医生页面。
（2） 我的问诊列表：列表项显示医生头像、医生姓名和案例描述，点击列表项跳转至问诊详情页面。问诊详情页面需展示医生的姓名、头像、职称、工作年限等信息以及问诊中的聊天信息。
（3） 问诊案例列表：列表项显示医生头像、医生姓名和案例描述，点击案例跳转至案例详情页面。案例详情页面需展示医生的姓名、头像、职称、工作年限等信息以及案例中的聊天信息。

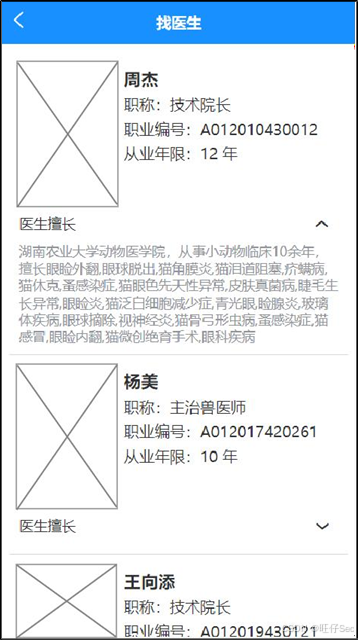

2.找医生页面，页面显示医生列表，列表项左侧显示医生头像、右侧显示医生姓名、职称、执业编号、从业年限。医生的擅长信息可以通过折叠方式显示和隐藏。

任务6：实现个人设置功能

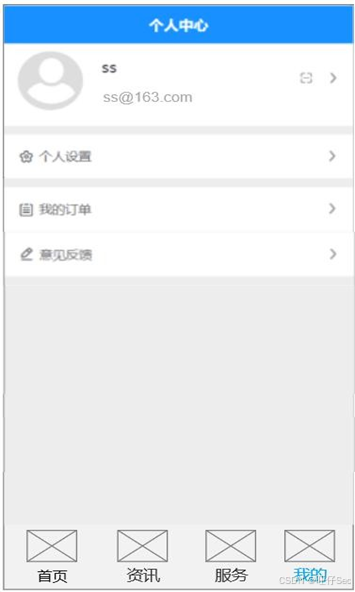

1. 在App 主页面上，点击“我的”底部导航按钮，进入个人首页页面。页面展示个人信息，如头像、用户名、电子邮箱，以及个人设置、我的订单、意见反馈功能入口。

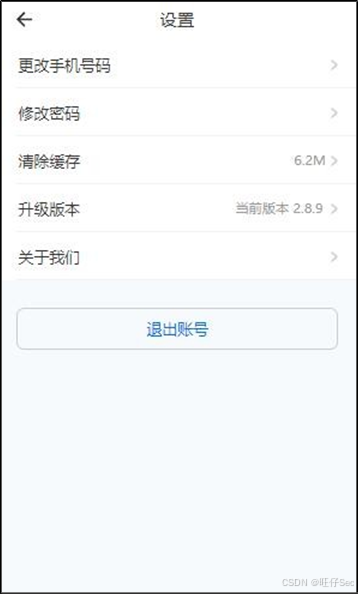

2. 点击个人设置进入个人设置页面，界面显示标题栏、功能列表
   和“退出账号”按钮，功能列表包括更改手机号码、修改密码、清除缓存、升级版本、关于我们。点击“修改密码”，可以进入修改密码页面。点击“退出账号”按钮，应用清除登录信息，返回到登录页面。
3. 修改密码界面显示标题栏、旧密码输入框、新密码输入框、再次输入的输入框和“确定”按钮。点击“确定”按钮后，对输入的密码进行校验，并调用接口完成密码修改功能。（请注意：默认账号 test01 的密码修改后请恢复至默认密码 123456，否则将影响评分！）

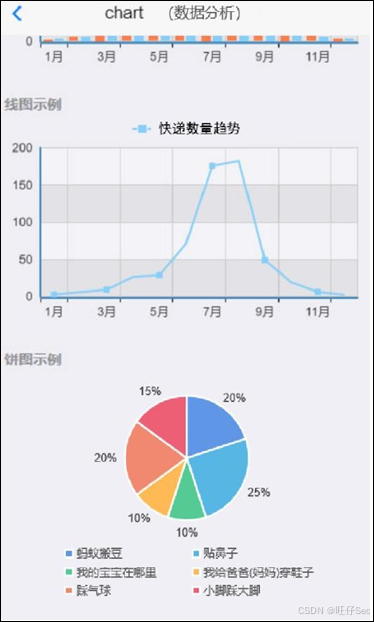

任务 7：实现数据分析功能

在App 主页面上，点击推荐服务中的“数据分析”按钮，进入数据分析页面。

1. 条形图：请分析 2022 年 1 月至 12 月id 为 32 的新闻信息的评论数量，按照性别比例进行分析，横坐标为月份，纵坐标为新闻评论数；（每组数据需有两个条形数据列，第一个为女性评论数统计列，第二个为男性评论数统计列）
2. 折线图：请分析统计所有 2022 年 1 月至 12 月所有用户购买快递数量变化趋势，横坐标为月份，纵坐标为用户购买快递数量，如（横坐标为 1 月、2 月、3 月…，纵坐标为 200、300、400、500）。
3. 饼状图：请分析点赞人数排名前五的亲子类型活动，其中每个活动的报名人数占这五个活动总报名人数的百分比。（图内显示相应
   活动名称及比例值）
   注：接口数据详见 API 接口文档（需要自行处理、合并封装、解析相应接口返回的数据）。

模块三：应用测试与交付

一、模块考核点
模块分值：20 分。
本模块基于软件工程思想，在移动应用产品开发流程完成后，进行产品测试，保障产品交付质量。考查选手发现软件产品缺陷，分析提供解决方案，生成测试报告，严格把好质量关，交付高质量产品。
二、任务要求

1. 下载“待测应用.apk”文件。运行选手机中的Android模拟器，将apk文件安装到模拟器中，启动App，配置服务器的IP和端口，准备运行测试。
2. 基于待测应用和测试范围，进行测试用例设计，完成测试用例，并根据测试用例进行功能测试，针对发现的Bug进行整理和分析，完 成“应用测试报告.docx”文档的功能测试部分。
3. 基于待测应用和测试范围，分析待测应用的功能和业务流程，完成“产品使用手册.docx”文档。
4. 竞赛结束前，选手将成果物“应用测试报告.docx”和“产品使用手册.docx”添加到“应用测试与交付.zip”压缩包内，并提交压缩包文件到竞赛管理平台上。

任务1：功能测试

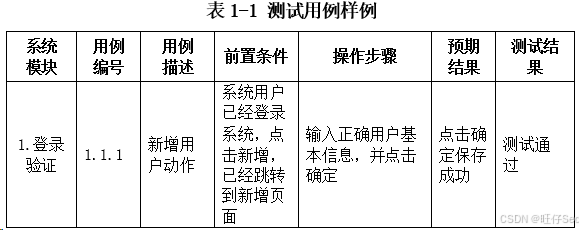

根据“应用功能测试范围.pdf ”中描述的功能范围进行测试用例设计（测试用例样例见表1-1），完成测试用例编写。

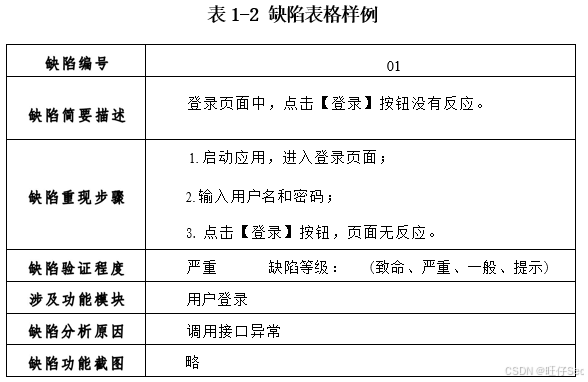

针对本次被测系统进行全范围测查找出至少12个Bug，根据找出的Bug进行缺陷分析（缺陷表格样例见表1-2），完成“应用测试报告
.docx”文档的功能测试部分。

任务2：撰写产品操作手册

对待测App功能进行梳理分析，利用“产品使用手册（模板）.docx”文件设计产品操作手册，具体规范如下描述:
第一部分:编写待测App的产品定位中心描述，以及罗列出核心功能点名称，与运行待测App的运行基础环境。
第二部分:编写上述中功能点的指导说明，准确叙述用户操作行 为，将功能变为具体化、形象化、更真切，以便于读者理解内容具体，加强说服力。
第三部分:编写需要指出使用待测App的常规注意事项，进行说明，提示用户规避使用不规范等操作。
