一，PCB介绍

1.PCB（Printed Circuit Board:印刷电路板）设计的本质就是把我这个板上的器件通过我设计好的电路图，把它连接起来，让它能用。

2.PCB的层叠结构

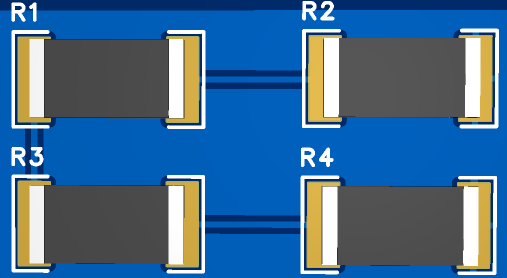

（1）PCB单层

        绿油（阻焊）：防止触电，不会让铜被氧化。

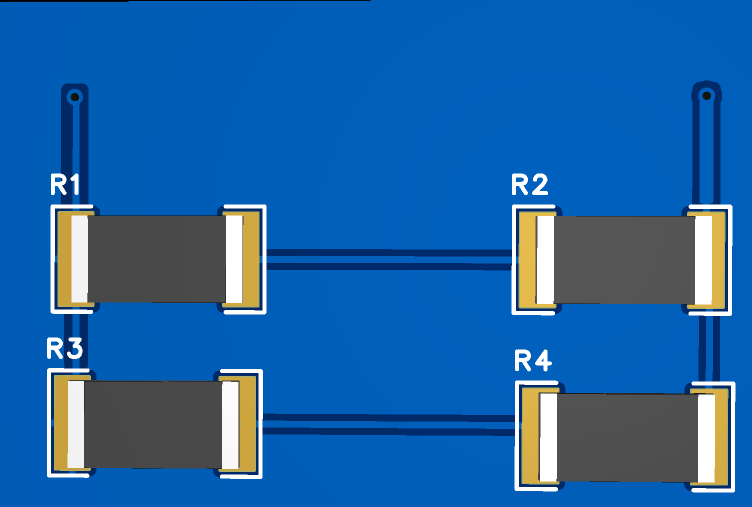

（2）双层板

        过孔，电流顺着内壁铜皮从顶层流到底层。

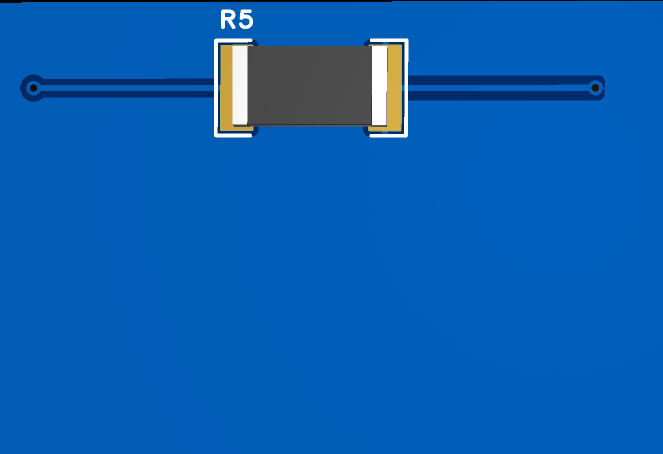

（ps）此处有个地方有个小问题，有些线没办法不铺铜，之后解决。

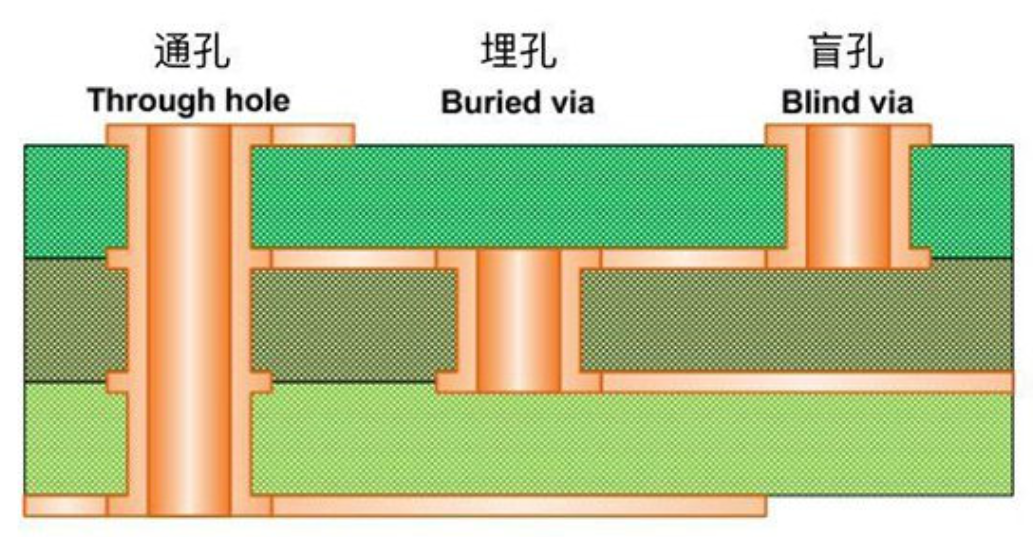

3.PCB的通孔，盲孔，埋孔

1. 通孔

• 定义：从电路板的顶层钻到底层，穿透整个板子的过孔。

2. 盲孔

• 定义：连接PCB的表层（顶层或底层）和一个或多个内层，但不会贯穿整个板子的过孔。

3. 埋孔

• 定义：完全隐藏在PCB内部，连接两个或多个内层，但不延伸到任何表层的过孔。
