学习RT-thread（RT-thread定时器）

news 2025/11/3 7:42:15

1. 时钟节拍

对于RT-Thread来说，它和其他系统都一样，都需要一个时钟节拍，以提供系统处理所有和时间有关的事件，如线程的延时，线程的时间片轮转调度以及定时器超时等。

时钟节拍是特定的周期性中断，这个中断被描述为系统的心跳。而中断的事件间隔取决于系统配置，时钟节拍越快，系统的实时响应越快，但会使系统的开销变大。

以STM32为例，通过SysTick提供了这个时钟节拍，SysTick每次中断的到来，都会调用一次 rt_tick_increase函数，通知操作系统已经过去一个系统时钟。

void SysTick_Handler(void){/* 进入中断 */rt_interrupt_enter();……rt_tick_increase();/* 退出中断 */rt_interrupt_leave();}

2. 定时器

2.1 什么是定时器

定时器，是指从指定的时刻开始，经过一定的指定时间后触发一个事件，例如定个时间提醒第二天能够按时起床。定时器有硬件定时器和软件定时器之分：

2.1.1 硬件定时器：

硬件定时器：定时器超时函数在中断上下文环境中执行，可以在初始化 / 创建定时器时使用参数 RT_TIMER_FLAG_HARD_TIMER 来指定。注意：在中断上下文环境中执行时，对于超时函数的要求与中断服务例程的要求相同：执行时间应该尽量短，执行时不应导致当前上下文挂起、等待。例如在中断上下文中执行的超时函数它不应该试图去申请动态内存、释放动态内存等。

2.1.2 软件定时器：

软件定时器：系统会在初始化时创建一个 timer 线程，然后 SOFT_TIMER 模式的定时器超时函数在都会在 timer 线程的上下文环境中执行。可以在初始化 / 创建定时器时使用参数 RT_TIMER_FLAG_SOFT_TIMER 来指定设置 SOFT_TIMER 模式。

注意：RT-Thread 操作系统提供软件实现的定时器，以时钟节拍（OS Tick）的时间长度为单位，即定时数值必须是 OS Tick 的整数倍，例如一个 OS Tick 是 10ms，那么上层软件定时器只能是 10ms， 20ms，100ms 等，而不能定时为 15ms。RT-Thread 的定时器也基于系统的节拍，提供了基于节拍整数倍的定时能力。

2.2 定时器工作原理

1. 当前系统经过的 tick 时间 rt_tick（当硬件定时器中断来临时，它将加 1）

2. 定时器链表 rt_timer_list。系统新创建并激活的定时器都会按照以超时时间排序的方式插入到 rt_timer_list 链表中

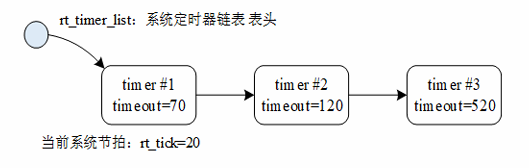

如下图所示，系统当前 tick 值为 20，在当前系统中已经创建并启动了三个定时器，分别是定时时间为 50 个 tick 的 Timer1、100 个 tick 的 Timer2 和 500 个 tick 的 Timer3，这三个定时器分别加上系统当前时间 rt_tick=20，从小到大排序链接在 rt_timer_list 链表中，形成如图所示的定时器链表结构。

而 rt_tick 随着硬件定时器的触发一直在增长（每一次硬件定时器中断来临，rt_tick 变量会加 1），50 个 tick 以后，rt_tick 从 20 增长到 70，与 Timer1 的 timeout 值相等，这时会触发与 Timer1 定时器相关联的超时函数，同时将 Timer1 从 rt_timer_list 链表上删除。同理，100 个 tick 和 500 个 tick 过去后，与 Timer2 和 Timer3 定时器相关联的超时函数会被触发，接着将 Timer2 和 Timer3 定时器从 rt_timer_list 链表中删除。

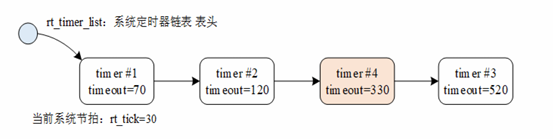

如果系统当前定时器状态在 10 个 tick 以后（rt_tick=30）有一个任务新创建了一个 tick 值为 300 的 Timer4 定时器，由于 Timer4 定时器的 timeout=rt_tick+300=330, 因此它将被插入到 Timer2 和 Timer3 定时器中间，形成如下图所示链表结构：

3. 定时器相关函数

3.1 启动和停止函数

3.1.1 启动定时器函数：

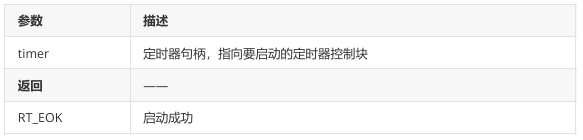

rt_err_t rt_timer_start(rt_timer_t timer);

3.1.2 停止定时器函数

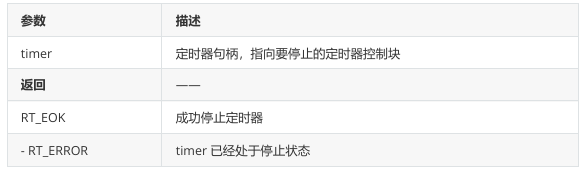

rt_err_t rt_timer_stop(rt_timer_t timer);

3.2 创建/删除函数

3.2.1 创建定时器函数：

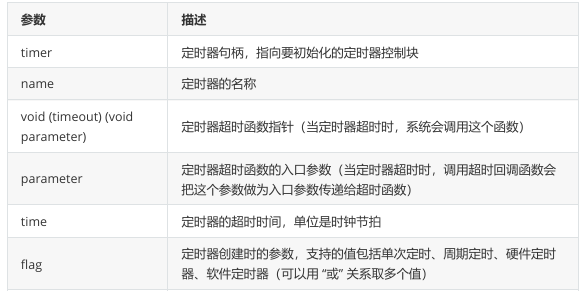

void rt_timer_init(rt_timer_t timer,const char* name,void (*timeout)(void* parameter),void* parameter,rt_tick_t time, rt_uint8_t flag);

flag定义：

#define RT_TIMER_FLAG_ONE_SHOT        0X0        /*单次定时*/
#define RT_TIMER_FLAG_PERIODIC        0X2        /*周期定时*/
#define RT_TIMER_FLAG_HARD_TIMER      0X0        /*硬件定时器*/
#define RT_TIMER_FLAG_SOFT_TIMER      0X4        /*软件定时器*/

3.2.2 删除定时器函数：

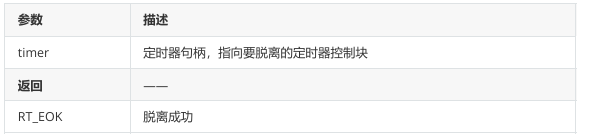

rt_err_t rt_timer_detach(rt_timer_t timer);

4. 定时器实操

实验要求：

场景：分别通过创建两个定时器：

1. 定时器1周期性执行，控制灯的闪烁；

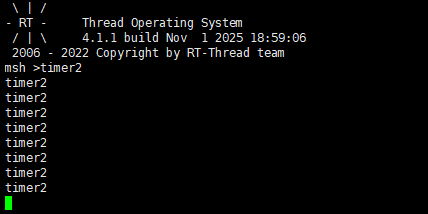

2. 定时器2周期性执行，打印一条打印。

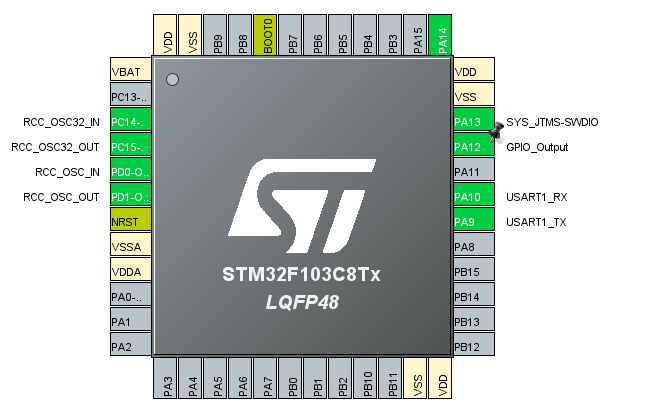

CubeMX配置

我们要控制LED灯闪烁根据原理图将PA12设为GPIO_OutPut

代码实现

/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "usart.h"
#include "gpio.h"/* Private includes ----------------------------------------------------------*/
#include <rtthread.h>
/* USER CODE BEGIN Includes *//* USER CODE END Includes *//* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
static struct rt_timer time1_handle;static struct rt_timer time2_handle;/* USER CODE END PTD *//* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD *//* USER CODE END PD *//* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM *//* USER CODE END PM *//* Private variables ---------------------------------------------------------*//* USER CODE BEGIN PV *//* USER CODE END PV *//* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);void timer1(void* parameter)
{HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_12);
}void timer2(void* parameter)
{rt_kprintf("timer2\n");
}
/* USER CODE BEGIN PFP *//* USER CODE END PFP *//* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 *//* USER CODE END 0 *//*** @brief  The application entry point.* @retval int*/
int main(void)
{/* USER CODE BEGIN 1 *//* USER CODE END 1 *//* MCU Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();MX_USART1_UART_Init();/* USER CODE BEGIN 2 */rt_timer_init(&time1_handle,"time1",timer1,NULL,1000,RT_TIMER_FLAG_PERIODIC | RT_TIMER_FLAG_SOFT_TIMER);rt_timer_init(&time2_handle,"time2",timer2,NULL,1000,RT_TIMER_FLAG_PERIODIC | RT_TIMER_FLAG_SOFT_TIMER);rt_timer_start(&time1_handle);rt_timer_start(&time2_handle);/* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE */rt_thread_delay(100);/* USER CODE BEGIN 3 */}/* USER CODE END 3 */
}
