Makerbase CANable V1.0 PCAN环境安装与测试

Makerbase CANable PCAN环境安装与测试

*温馨提示：只有CANable V1.0及CANable V1.0 Pro兼容PCAN固件

第一部分 烧录固件

1.1 固件下载

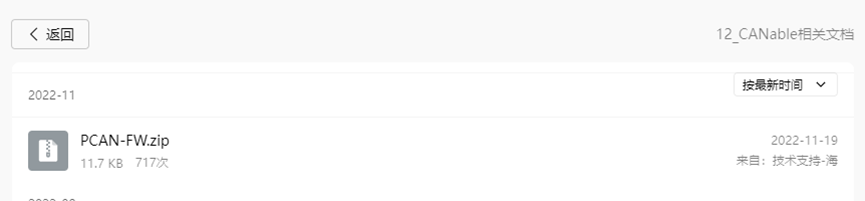

CANable为开源项目，PCAN固件可以在企鹅群(732557609)的群文件内下载

1.2 固件烧录

可通过SWD接口或ST DFU工具烧录
DFU工具烧录方式请参考《Makerbase CANable V1.0模块测试》
https://blog.csdn.net/gjy_skyblue/article/details/116657721

第二部分 测试环境安装

2.1 下载压缩包

驱动和上位机软件PcanView同样可以在群文件内下载
或者也可以在官网下载https://www.peak-system.com/Drivers.523.0.html?&L=1
下载压缩包PEAK-System_Driver-Setup.zip

2.2 安装驱动和PcanView

（1）解压后运行PeakOemDrv.exe

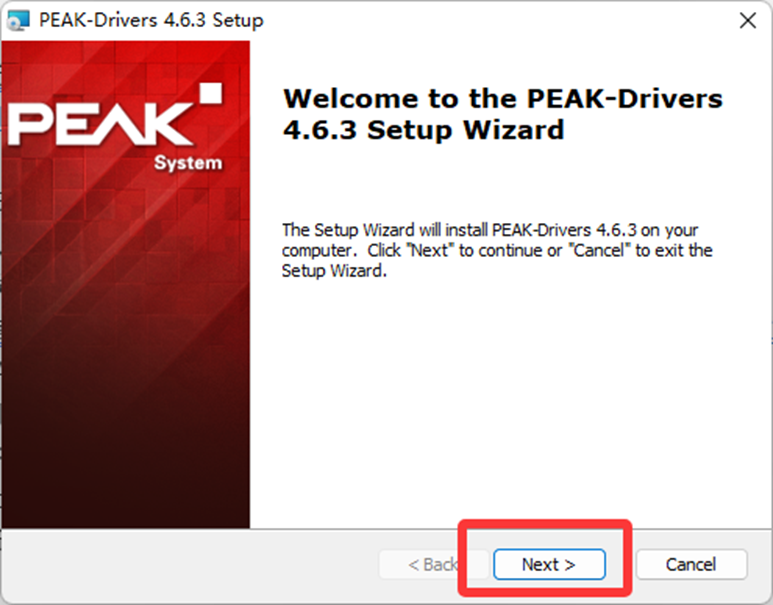

（2）点击Next

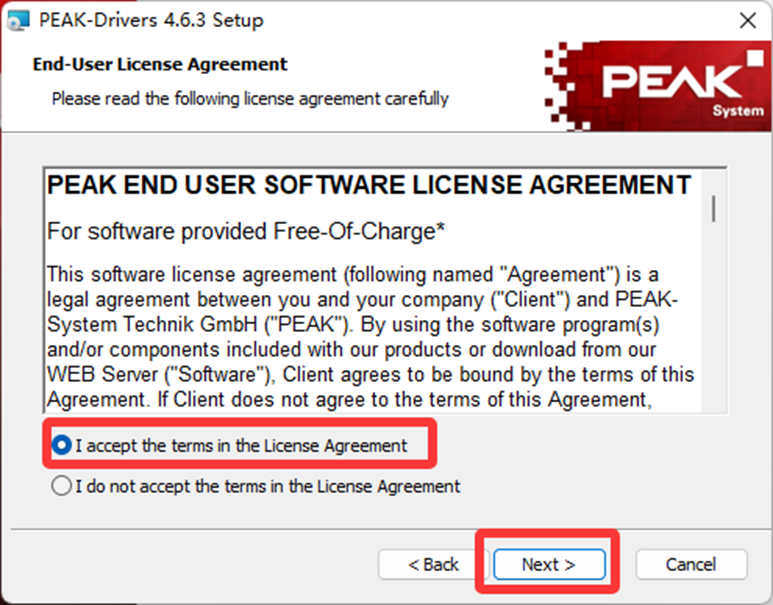

（3）勾选我接受，点击Next

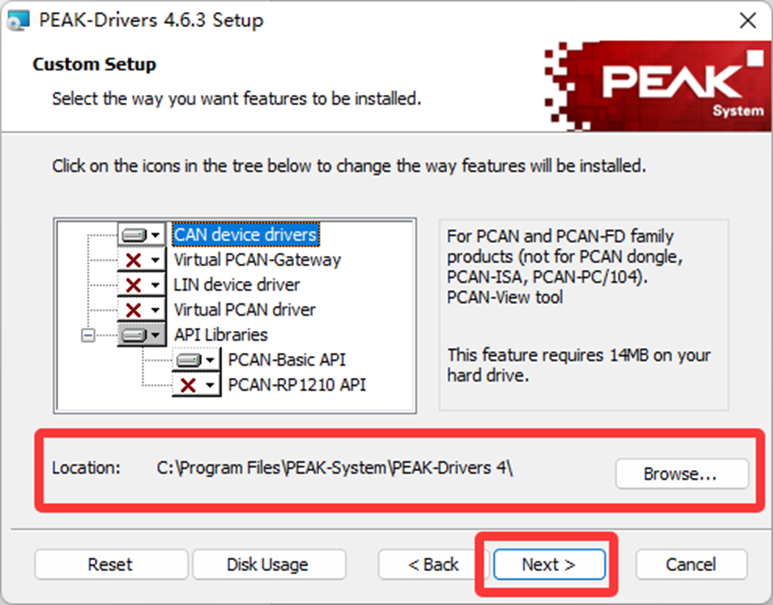

（4）根据个人需要选择安装位置，点击Next

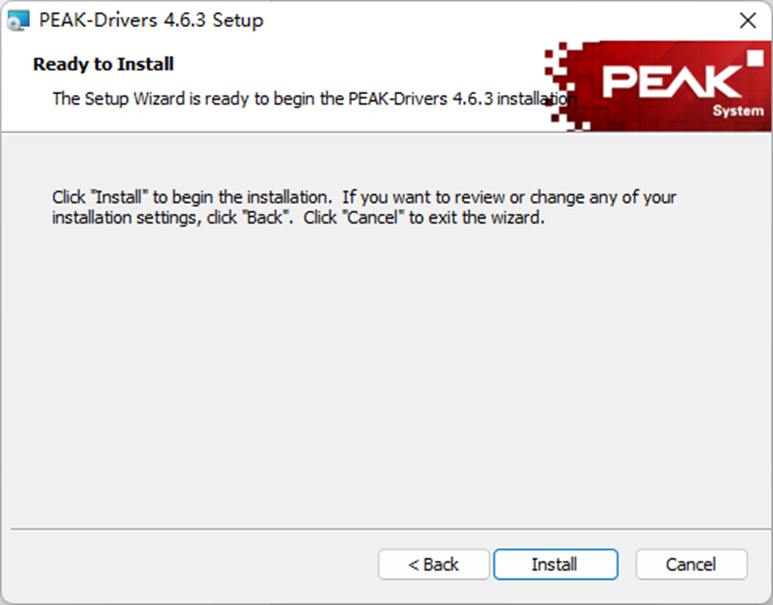

（5）点击Install

（6）点击Finish完成安装

第三部分 简单通讯测试

3.1 连接设备

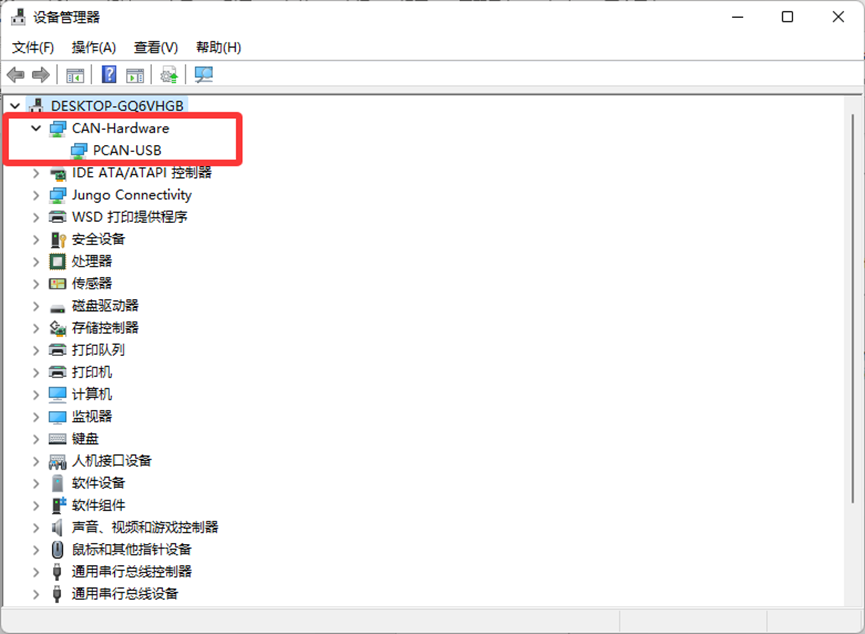

将CANable连接到PC后，打开设备管理器，如果固件烧录和驱动安装都正确完成，可以将CANable显示为PCAN设备；

3.2 使用PcanView查看数据

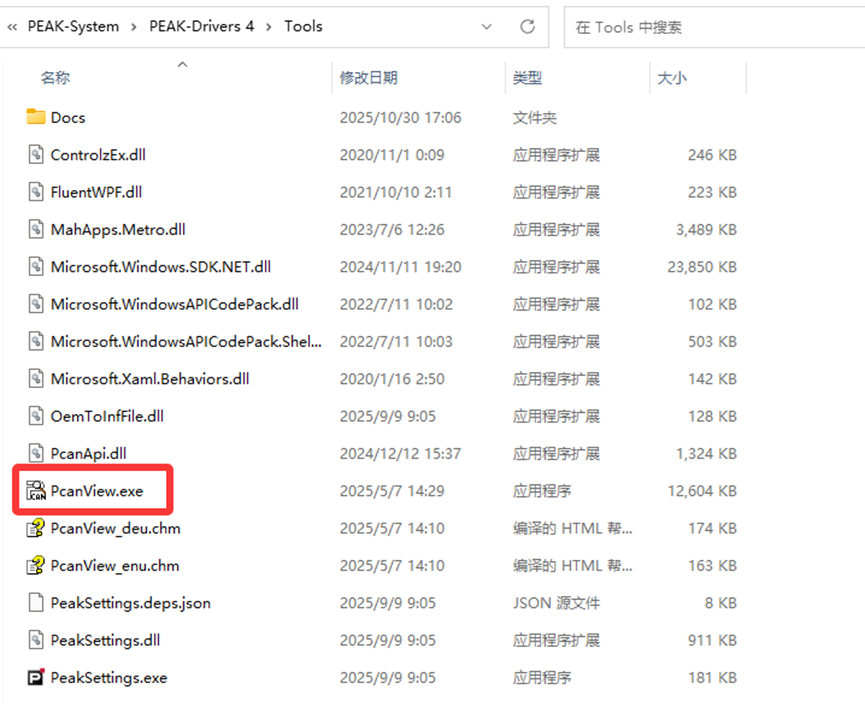

（1）在驱动的安装目录下，“Tools”文件夹内，装有PcanView，启动.exe应用程序

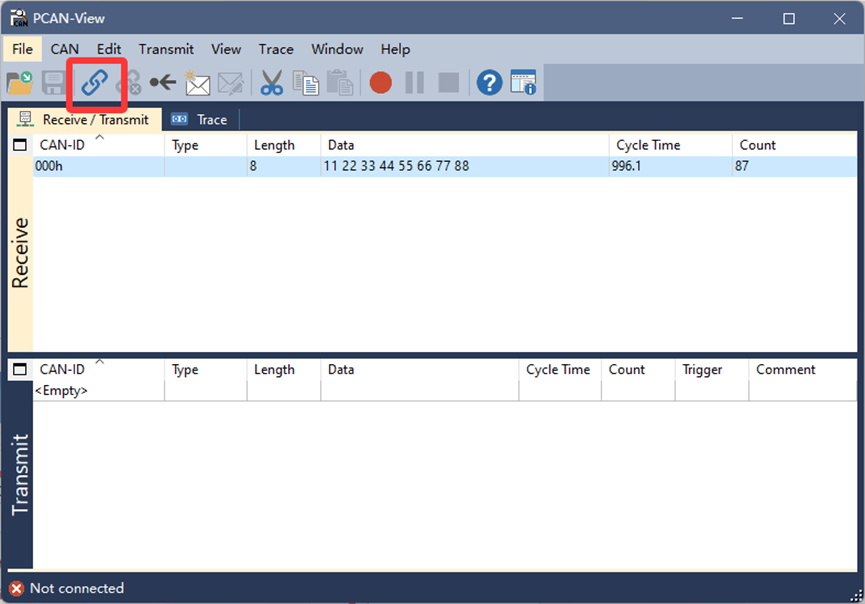

（2）点击Connect连接设备

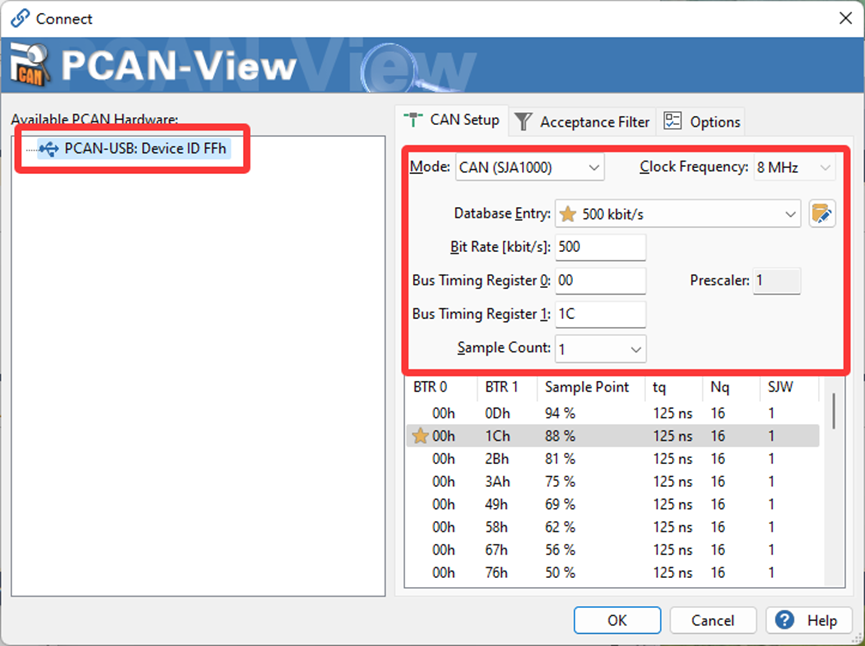

（3）选择PCAN设备，根据实际情况配置正确的CAN参数，点击ok完成配置

（4）连接成功后，就可以接收到CAN总线上的数据了；

Makerbase CANable PCAN环境安装与测试 到此结束。

---
