主流PD协议DRP芯片技术解析与核心优势
在USB PD协议生态中，DRP（双角色端口）技术通过打破传统供电设备的单向角色限制，实现了设备间供电与数据传输的动态切换。以下四款主流DRP芯片凭借高集成度、智能协议兼容性和灵活场景适配能力，成为推动Type-C接口普及的核心力量：

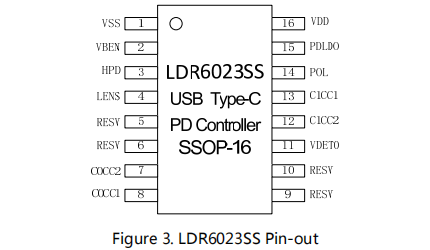

- LDR6023：音频传输与快充并存的Type-C解决方案
核心功能：
双USB-C DRP接口：支持Power Negotiation数据包透传，可动态切换数据角色（Data Role）与电源角色（Power Role）。
视频输出支持：通过VDM协议协商，使设备进入ALT MODE输出DP信号，适配高清视频传输场景。
PD+QC双协议快充：最大支持20V/5A（100W）功率传输，兼容PD 2.0/3.0及QC协议。
应用场景：
手机音频转接器：边充电边享受高品质音频，支持正反插与即插即用。
Type-C拓展坞/集线器：扩展HDMI、DP、USB等接口，提升设备扩展性。
智能家居设备：如智能灯泡、插座等，实现充电与数据传输一体化。
技术亮点：
高集成度：内置USB PD控制器，减少外围元器件数量，降低设计成本。
智能适配：自动识别设备需求，动态调整电压/电流，确保充电安全稳定。

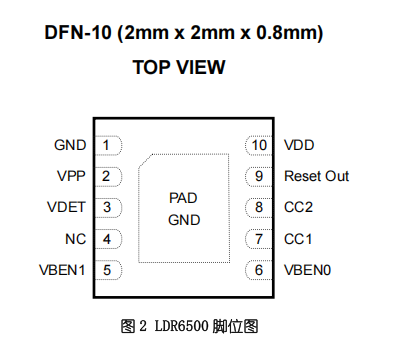

2. LDR6500：音频与功率管理的多面手
核心功能：
USB PD 2.0/3.0兼容：适配多数Type-C设备，提供5V PDO（功率传输对象）及REQUEST协商功能。
高效能量转化：能量转化率超90%，支持电压升降压，减少能源浪费。
动态保护机制：集成过流、过压、温度保护，确保充电过程安全可靠。
应用场景：
手机音频转接器/领夹麦：优化对主流手机品牌的兼容性，支持高保真音频输出。
USB Type-C HUB：扩展多接口并管理电源分配，满足多设备同时使用需求。
技术亮点：
DFN-10_2X2封装：外围电路精简，显著缩小产品尺寸，降低成本。
智能电源管理：通过REQUEST协商确定最佳供电方案，提升充电效率。

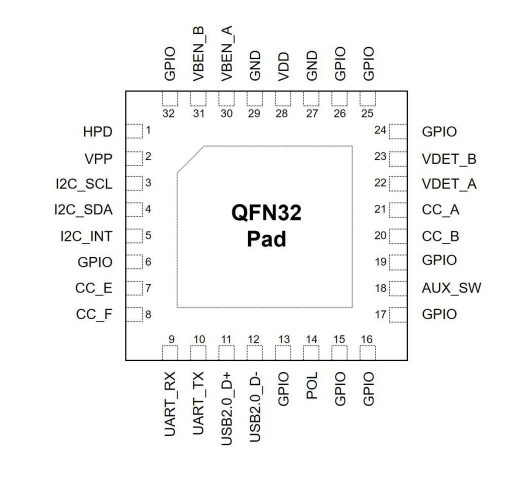

3. LDR6020：高集成度与多设备兼容的标杆
核心功能：
USB PD3.1协议支持：集成3组6路DRP USB-C及PD通信模块，支持最多6部设备同时通讯。
智能功率分配：动态切换数据/供电角色，优化多设备充电效率。
灵活定制能力：配备28位双向I/O口、13路ADC、I2C Slave及UART单元，支持深度定制MCU。
应用场景：
USB Type-C多功能转接器：简化设计，减少元器件数量，降低成本。
显示器/电源适配器：实现高效充电与数据传输一体化。
移动电源：支持多口功率智能分配，提升用户体验。
技术亮点：
高集成度设计：减少PCB空间占用，加速产品量产落地。
固件在线升级：支持CC、UART、I2C、USB2.0四种模式升级，提升灵活性。

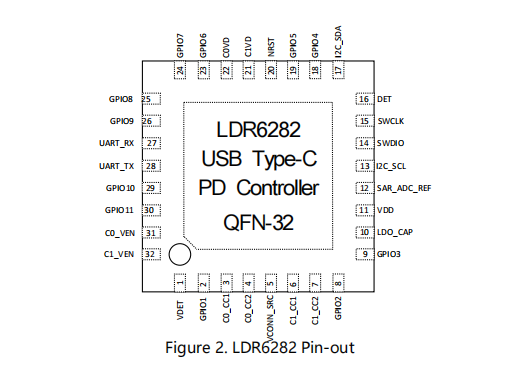

4. LDR6282：双盲插与视频扩展的兼容性专家
核心功能：
USB-IF认证PD3.0：通过TID: 2127认证，支持双C口DRP及USB PD3.0控制。
视频扩展适配：针对任天堂Switch等设备优化，支持双盲插便携屏设计。
APP智能配置：实时分配功率，解决多设备充电矛盾（如电脑与外设功率竞争）。
应用场景：
USB-C Docking站：智能适配多个C口，自动分配充电与数据传输角色。
智能显示器：结合RTD2556/2795芯片，实现USB-C接口智能控制。
游戏机视频扩展：如C-FORCE便携屏，支持双C口任意插拔。
技术亮点：
兼容性优化：针对Google Pixel3、黑鲨手机1、华为P20等设备的特殊Bug进行适配，确保快充与音频/视频功能稳定运行。
固件云端升级：通过手机APP或PC端应用远程更新，降低维护成本。
总结：DRP芯片的核心价值与未来趋势
上述四款芯片通过以下特性重新定义了设备互联体验：
双向供电与数据传输：打破传统角色限制，实现设备间自由充电与数据交换。 高集成度设计：减少外围元器件，降低设计成本，加速产品上市周期。 智能协议兼容：支持PD、QC等多协议，适配多样化设备需求。 场景化优化：针对音频、视频、游戏等场景进行深度适配，提升用户体验。 随着USB PD3.1标准将功率上限提升至240W，DRP技术将进一步拓展至电动汽车、工业设备等高功耗场景，推动设备互联向“一根线缆走天下”的愿景迈进。
