USB PD协议中的DRP技术：双向供电与数据传输的革新者
在USB Type-C接口普及的浪潮中，USB Power Delivery（PD）协议凭借其高功率传输和智能化协商机制成为主流充电标准。而DRP（Dual-Role Power，双角色电源）技术作为PD协议的核心特性之一，通过打破传统供电设备的单向角色限制，实现了设备间供电与数据传输的动态切换，为移动设备生态带来了革命性变革。
一、DRP技术：从单向供电到双向赋能
- 传统供电模式的局限性
在USB-A时代，设备角色被严格划分为DFP（Downstream Facing Port，供电主机）和UFP（Upstream Facing Port，受电设备）。例如，充电器始终是DFP，手机永远是UFP，这种固定角色导致设备功能单一化，无法适应复杂场景需求。例如，笔记本电脑连接显示器时需额外供电，而手机连接外设时却因接口占用无法充电。
2. DRP技术的突破性定义
PD协议通过引入DRP角色，允许设备在Source（供电方）和Sink（受电方）之间动态切换。其核心价值在于：
双向供电：同一设备既可接收电力（如笔记本电脑被充电器充电），也可输出电力（如笔记本电脑为手机充电）。
智能协商：通过CC（Configuration Channel）引脚实时通信，设备可基于当前需求协商最优供电方案。
统一接口：结合USB Type-C的对称设计，DRP技术使“一根线缆解决所有需求”成为现实。
二、DRP技术实现原理：从物理层到协议层的协同
- 物理层：电阻编码与信号检测

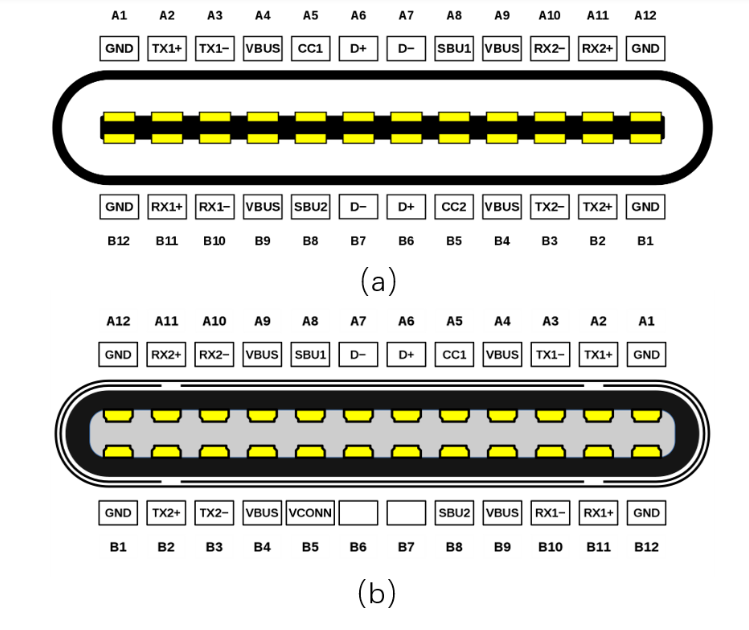

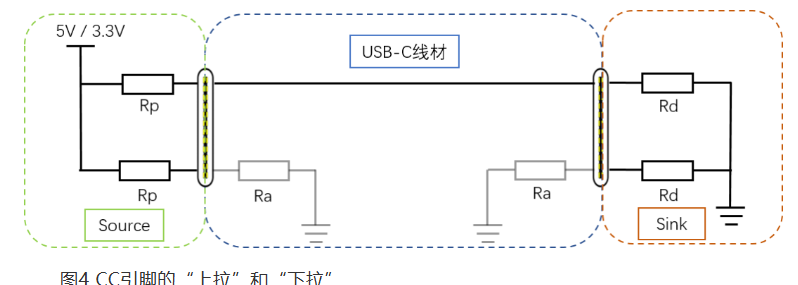

DRP技术的物理基础是CC引脚上的电阻配置：

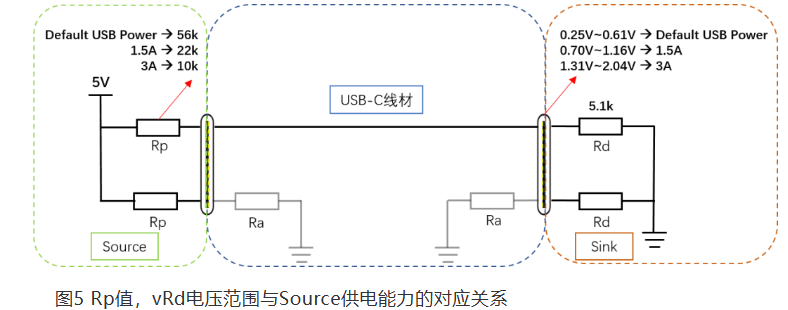

Source模式：设备内置上拉电阻（Rp），将CC线电压拉高至特定值（如56kΩ对应0.5A，22kΩ对应1.5A，10kΩ对应3A），宣告默认供电能力。
Sink模式：设备内置下拉电阻（Rd=5.1kΩ），将CC线电压拉低，标识受电需求。
角色切换：通过PR_Swap（Power Role Swap）消息触发电阻值变化，实现供电角色转换。
- 协议层：分层协商机制
PD协议采用四层架构（物理层→协议层→策略引擎→设备策略管理器），DRP角色切换依赖策略引擎（Policy Engine）的动态决策：

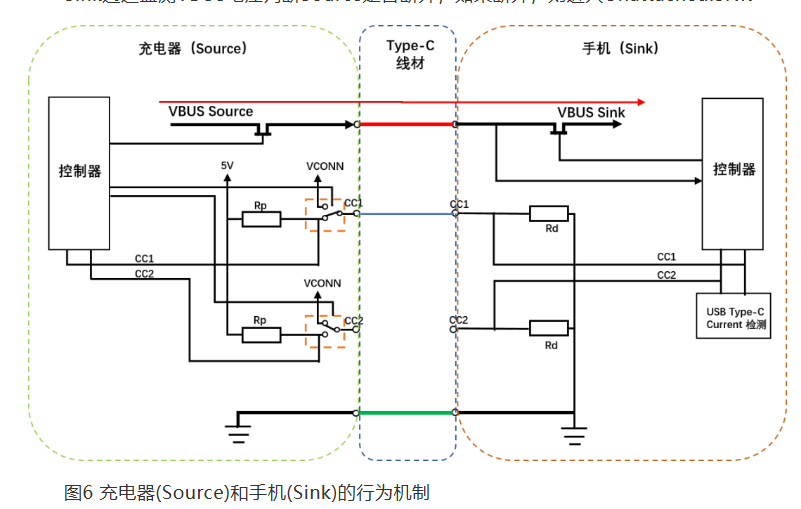

初始连接：设备通过CC线电阻值确定初始角色（如充电器为Source，手机为Sink）。
能力通告：Source发送Source_Capabilities消息，列出支持的电压/电流组合（如5V/3A、9V/3A、20V/5A）。
请求协商：Sink分析PDO列表后发送Request消息，选择最优档位（如手机选择9V/2A）。

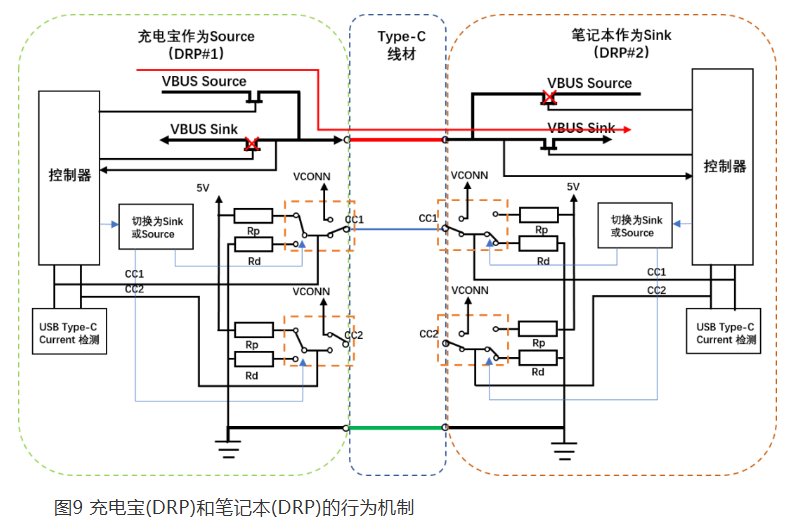

角色切换：若设备支持DRP，可通过PR_Swap消息请求切换角色（如笔记本电脑从Sink变为Source为手机充电）。
- 典型应用场景：笔记本电脑的“全能模式”
以笔记本电脑为例，其DRP功能可实现：

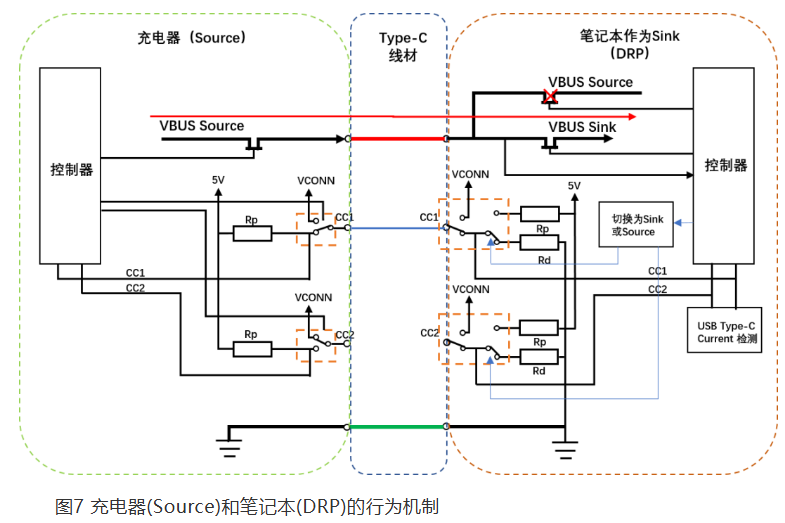

充电场景：连接充电器时作为Sink接收20V/5A电力。

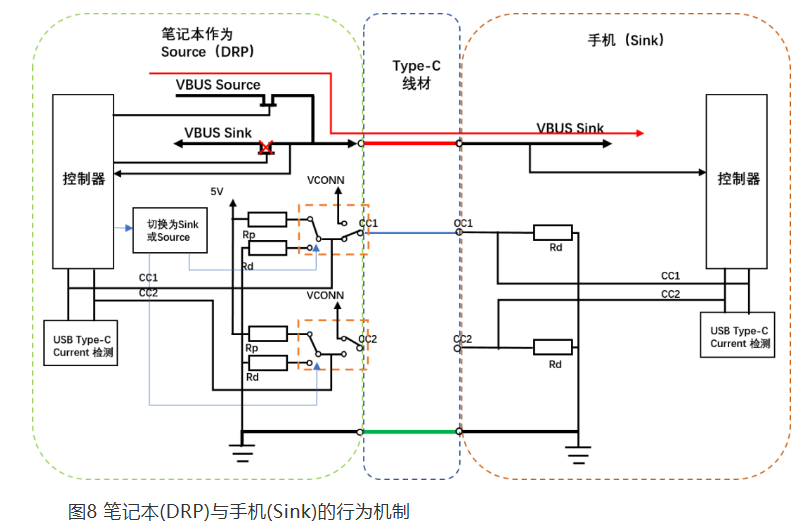

供电场景：连接手机时作为Source输出9V/2A电力。
数据传输：同时通过USB 3.x或Thunderbolt传输4K视频，功率与数据互不干扰。
三、DRP芯片：技术落地的关键载体
- 主流DRP芯片方案
市场主流DRP芯片（如LDR6500,LDR6020,LDR6023）具备以下特性：
多协议兼容：支持PD3.1、PPS、QC、FCP、SCP等协议，覆盖手机、笔记本、IoT设备。
低功耗设计：LDR6500工作电流仅5μA，适用于手机电脑转接器，显示器等场景。
集成化方案：LDR6020集成MCU,32路GPIO，支持在线升级与仿真调试。
安全保护：提供过压/欠压、过流、短路保护，确保角色切换时的设备安全。
- 典型应用案例：手机边充电边投屏
以乐得瑞LDR6028芯片为例，其通过DRP技术实现手机边充电边传输数据：
初始状态：手机作为Sink接收电力，同时作为DFP（Host）控制U盘数据传输。
角色切换：插入充电器后，芯片通过PR_Swap将手机供电角色切换为Sink，数据角色保持DFP不变。
无缝体验：投屏过程中电力持续供应，避免因角色切换导致的数据中断。
四、DRP技术的未来展望：从240W到全场景覆盖
随着PD3.1标准将功率上限提升至240W，DRP技术正拓展至更多高功耗场景：
电动汽车充电：未来车辆可通过DRP接口实现车对车（V2V）应急供电。
工业设备互联：机器人、无人机等设备可通过DRP接口动态分配电力与数据资源。
智能家居生态：电视、音箱等设备可同时作为电力中枢与数据枢纽，构建去中心化网络。
结语
DRP技术通过重新定义设备角色，将USB PD协议从“单向充电工具”升级为“智能电力与数据枢纽”。其背后是物理层电阻编码、协议层分层协商、芯片级集成设计的深度融合。随着240W功率时代的到来，DRP技术将持续推动设备互联革命，让“一根线缆走天下”的愿景成为现实。
